ISO 2404:1986 is an International Standard developed by ISO Technical Committee ISO/TC 36, focused on cinematography. This standard specifies the precise locations and dimensions of six-track magnetic sound records applied as magnetic stripes on 70 mm striped release prints of safety motion-picture film. It sets out the guidelines for the positioning and width of magnetic stripes and the alignment of magnetic recording and reproducing head gaps to ensure optimal sound quality and synchronization with visuals. The standard applies primarily to 70 mm safety film used in theatrical releases, establishing uniform criteria for consistent sound reproduction across cinema systems.
Key Topics
Magnetic Stripe Locations and Dimensions
The document details the exact placement and widths of six magnetic sound stripes on the 70 mm film strip. Each stripe corresponds to specific audio channels required for theatrical sound systems including left, center, right channels, and additional surround or monitoring signals.Sound Channel Assignments
- Stripe No. 1: Extreme left channel
- Stripe No. 2: Left central channel
- Stripe No. 3: Central channel
- Stripe No. 4: Right central channel
- Stripe No. 5: Extreme right channel
- Stripe No. 6: Auditorium loudspeakers or inaudible monitoring signals
Head Alignment and Recording Angles
Magnetic heads for recording and playback are required to be aligned with precise angular tolerances relative to film travel direction to ensure sound quality.Picture-to-Sound Displacement
The magnetic sound tracks are offset behind the corresponding picture frame by 24 ± 1/2 frames to maintain audio-visual synchronization during projection.Reproducing Speed
The sound tracks are designed for playback at 120 perforations per second, equating to 24 frames per second or a linear speed of approximately 34 meters per minute for standard cinema projection.Allowance for Film Shrinkage
Tolerances account for lateral film shrinkage during production and playback to maintain dimension accuracy and alignment of magnetic stripes.Flexibility for Special Effects
In special motion-picture films, the arrangement of stripes may deviate to achieve unique sound effects while maintaining overall compliance.
Applications
ISO 2404:1986 is essential for the film production and cinema exhibition industries, ensuring:
Consistent High-Quality Multi-Channel Audio
Standardized stripe locations guarantee compatibility between film prints and projector sound heads, enabling immersive six-track magnetic sound reproduction in theaters.Interoperability of Release Prints
Uniform stripe dimensions and placement allow release prints to be used across different cinemas worldwide without sound degradation or synchronization issues.Accurate Cinematic Sound Synchronization
By specifying picture-sound displacement and alignment, ISO 2404 helps prevent audio lag or desynchronization during projection, improving audience experience.Guidelines for Equipment Manufacturers
Manufacturers of magnetic sound recording and playback equipment use this standard to design heads and systems compatible with 70 mm six-track striped prints.Reference for Special Effects Design
Film producers and sound engineers can modify magnetic stripe arrangements within the standard’s framework to create distinct audio effects.
Related Standards
ISO 3023: Cinematography - 65 mm and 70 mm unexposed motion-picture film - Cutting and perforating dimensions
Specifies the physical characteristics of the base 70 mm film strip used alongside ISO 2404 magnetic sound specifications.Other ISO cinematography standards
Standards addressing film formats, sound tracks, and projection technologies which complement the technical consistency initiated by ISO 2404.
Adhering to ISO 2404 ensures that six-track magnetic sound records on 70 mm release prints maintain the highest technical quality and compatibility, supporting the continued legacy of premium cinematic sound reproduction in the global film industry.
ISO 2404:1986 - Cinematography -- Six-track magnetic sound records on 70 mm striped release prints -- Locations and dimensions
ISO 2404:1986 - Cinématographie -- Copies d'exploitation sur films 70 mm a six pistes magnétiques sonores -- Emplacements et dimensions
ISO 2404:1986 - Cinématographie -- Copies d'exploitation sur films 70 mm a six pistes magnétiques sonores -- Emplacements et dimensions
Frequently Asked Questions
ISO 2404:1986 is a standard published by the International Organization for Standardization (ISO). Its full title is "Cinematography - Six-track magnetic sound records on 70 mm striped release prints - Locations and dimensions". This standard covers: Specified are the locations and widths of magnetic stripes and gaps of magnetic recording and reproducing heads for six-track magnetic sound records on 70 mm release prints on safety film. In special motion-picture films the arrangement of the stripes may deviate from that given here to achieve certain sound effects.
Specified are the locations and widths of magnetic stripes and gaps of magnetic recording and reproducing heads for six-track magnetic sound records on 70 mm release prints on safety film. In special motion-picture films the arrangement of the stripes may deviate from that given here to achieve certain sound effects.
ISO 2404:1986 is classified under the following ICS (International Classification for Standards) categories: 37.060.20 - Motion picture films. Cartridges. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 2404:1986 has the following relationships with other standards: It is inter standard links to ISO 2404:1979. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 2404:1986 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEX,JJYHAPO~HAR OPI-AHM3AUMR i-l0 CTAH~APTM3ALWl~ORGANISATION INTERNATIONALE DE NORMALlSATlON
Six-track magnetic Sound records on
Cinematography -
Locations and dimensions
70 mm striped release prints -
Cin&matographie - Copies d’exploitation sur films 70 mm 2 six pistes magnkiques sonores - Emplacements et dimensions
Second edition - 1986-10-15
Ref. No. ISO 24044986 (EI
UDC 778.534.465: 771.531353
Gi
-
motion-picture film 70 mm, Sound recording, magnetic recording, Sound track, Position
Descriptors : cinematography, motion-picture film,
(location 1, dimensions.
Price based on 2 pages

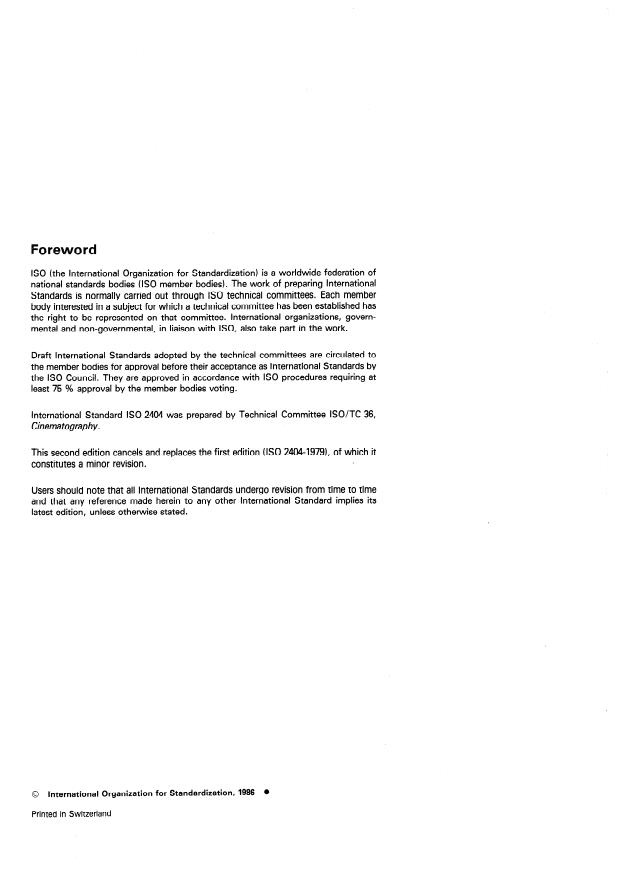

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take patt in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 2404 was prepared by Technical Committee ISO/TC 36,
Cinema tograph y.
This second edition cancels and replaces the first edition (ISO 2404-19791, of which it
constitutes a minor revision.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
Jatest edition, unless otherwise stated.
0 International Organization for Standardkation, 1986
Printed in Switzerland
INTERNATIONAL STANDARD ISO 2404-1986 (E)
Six-track magnetic Sound records on
Cinematography -
- Locations and dimensions
70 mm striped release prints
4 Alignment of heads
1 Scope and field of application
The gaps of recording and reproducing magnetic heads respec-
This International Standard specifies the locations and the
tively shall be in line at an angle of 90° &- 3’ to the direction of
width dimensions of magnetic stripes and recording and
reproducing gaps of magnetic heads for six-track magnetic the film travel.
Sound records on 70 mm striped release prints on safety base
stock tut and perforated in accordance with ISO 3023.
5 Sound recording
For the listener facing the Screen, the stripes shall be used for
2 Reference
the Sound recording for the following channels :
65 mm and 70 mm unexposed
ISO 3023, Cinematography -
Stripe No. 1
mo tion-picture film - Cu tting and perfora ting dimensions. - for the extreme left channel
Stripe No. 2 - for the left central channel
3 Dimensions
Stripe No. 3 - for the c
...
Norme internati
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXflYHAPO,QHAR OPTAHM3AL&lR l-l0 CTAH,QAPTM3AL&IM~ORGANISATlON INTERNATIONALE DE NORMALISATION
Copies d’exploitation sur films 70 mm
Cinématographie -
à six pistes magnétiques sonores - Emplacements et
dimensions
Cinema tograph y - Six- track magnetic sound records on 70 mm striped release prïnts - Locations and dimensions
Deuxième édition - 1986-10-15
Réf. n* : ISO 24044986 (F)
CDU 778.534.455: 771.531353
Descripteurs : cinématographie, film cinématographique, film cinématographique 70 mm, enregistrement du son, enregistrement magnétique,
piste sonore, position, dimension.
Prix basé sur 2 pages

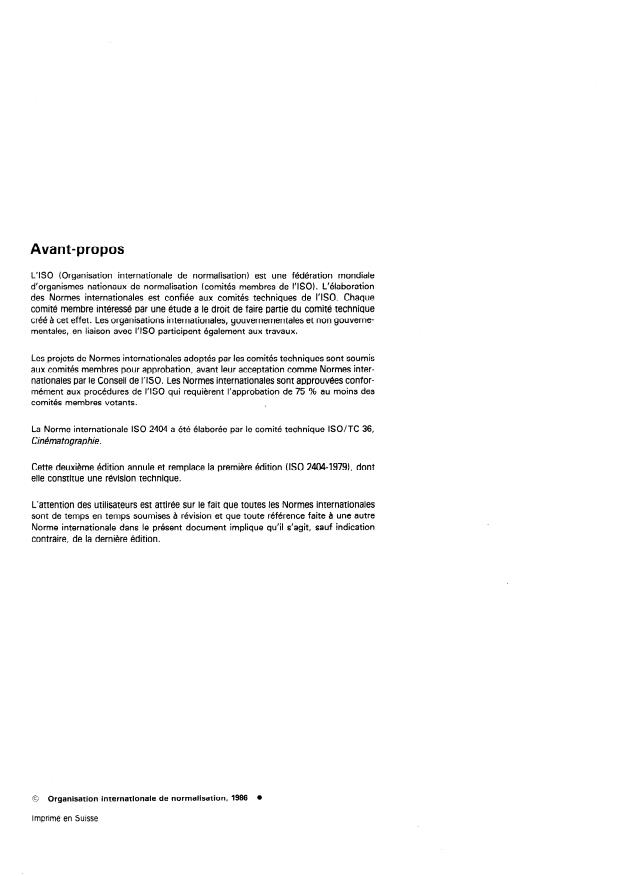

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 2404 a été élaborée par le comité technique ISO/TC 36,
Cinématographie.
Cette deuxiéme édition an nule et remplace la prem ière édition (ISO 2404- 1979) , dont
elle constitue une révision technique.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
a
0 Organisation inte.rnationale de normalisation, 1986
Imprimé en Suisse
NORME INTERNATIONALE SS0 24044986 (F)
Cinématographie - Copies d’exploitation sur films 70 mm
à six pistes magnétiques sonores -
Emplacements et
dimensions
1 Objet et domaine d’application 4 Alignement des têtes
Les entrefers des têtes magnétiques d’enregistrement et de lec-
La présente Norme internationale spécifie les emplacements et
les largeurs des pistes magnétiques et des entrefers des têtes ture, respectivement, doivent être alignés sur une droite for-
mant un angle de 90’ + 3’ par rapport au sens de défilement
magnétiques d’enregistrement et de lecture pour les copies
du film.
d’exploitation sur film 70 mm coupé et perforé selon I’ISO 3023
et portant six pistes magnétiques pour enregistrement des
5 Enregistrement
sons.
Pour l’auditeur faisant face à l’écran, les pistes doivent porter
les enregistrements sonores correspondant aux canaux sui-
2 Référence
vants :
I S 0 3023, Cinématographie - Films cinématographiques
Piste no 1 - pour le canal de gauche
65 mm et 70 mm non exposés - Dimensions de coupe et de
perforation.
Piste no 2 - pour le canal centre gauche
Piste no 3 - pour le canal central
3 Dimensions
