General Information
Standards Content (Sample)
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWEIKJJYHAPO~HAR OPI-AHH3Al.&lR IlO CTAH~APTH3AUMM@ORGANlSATlON INTERNATIONALE DE NORMALISATION
Air distribution and air diffusion - Laboratory
aerodynamic testing and rating of air terminal devices
Distribution et diffusion d ’air - Essai en laboratoire et pkentation des caractkistiques akauliques des bouches d ’air
First edition - 1984-06-15
UDC 697.922 : 533.6.08
Ref. No. IS0 5219-1984 (E)
Descriptors : air flow, aerodynamics, air distribution, air diffusion, air terminal devices, tests, laboratory tests, flow measurement, flow rate,
pressure measurement, velocity measurement, definitions.
Price based on 28 pages
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 5219 was developed by Technical Committee ISO/TC 144,
Air distribution and air diffusion, and was circulated to the member bodies in
April 1981.
It has been approved by the member bodies of the following countries :
Australia Germany, F. R. South Africa, Rep. of
Austria Italy Sweden
Belgium Korea, Rep. of
Switzerland
Czechoslovakia * Poland United Kingdom
Egypt, Arab Rep. of Romania
USA
The member body of the following country expressed disapproval of the document on
technical grounds
France
0 International Organization for Standardization, 1984
Printed in Switzerland
IS0 52194984 (E)
INTERNATIONAL STANDARD
Air distribution and air diffusion - Laboratory
aerodynamic testing and rating of air terminal devices
1 General 1.2.1.2.4 core of a grille : That part of a grille located inside a
convex shut plane curve of minimum length of contour, inside
which are all the openings of the grille.
1.1 Scope and field of application
This International Standard is intended to standardize
1.2.1.2.5 core area (of a grille) : Area limited by the plane
laboratory aerodynamic testing and rating of air terminal
curve defined above.
devices, including the specification of suitable test facilities and
measurement techniques.
1.2.1.2.6 free area (of a grille) : Sum of the minimum
measured areas of each opening through which the air can
This International Standard gives only tests for the assessment
pass.
of characteristics of the air terminal devices under isothermal
conditions. Annex DJ) gives specifications for a supplementary
but not mandatory test method under non-isothermal con-
1.2.1.2.7 free area ratio (of a grille) : The ratio of the free
ditions.
area to the core area.
1.2.1.2.8 A, value (of an air terminal device) : The quotient
1.2 Definitions
resultant from measured air flow rate and measured air velocity
as determined in a specified manner with a specified instru-
All definitions are in accordance with IS0 3258 and the follow-
ment.
ing.
1.2.1.3 Aspect and vane ratios
1.2.1 Functional characteristics of air terminal devices
1.2.1.3.1 aspect ratio (of a rectangular air terminal device) :
1.2.1.1 nominal size of an air terminal device: The
The ratio of the larger side to the smaller side of the rectangular
nominal value of dimensions of the prepared opening into
core.
which the air terminal device is to be fitted.
1.2.1.3.2 vane ratio (of a grille) : The ratio of the chord length
NOTE - For an air diffuser, the nominal size is generally known as
neck size.
to the vane pitch.
1.2.1.4 Special terms relating to air
1.2.1.2 Core and specific areas
1.2.1.4.1 standard air: Atmospheric air having a density of
1.2.1.2-l core of an air terminal device: That part of an air
1,2 kg/m3 at 20 OC, 101 325 Pa (1 013,25 mbar) and 65%
terminal device located within a convex shut surface of
relative humidity.
minimum area inside of which are all the openings of the air ter-
minal device through which the air can pass.
1.2.1.4.2 supply air: Air entering a supply air terminal device
from an upstream duct.
1.2.1.2.2 effective area (of an air terminal device) : Smallest
net area of an air terminal device utilized by the airstream in
passing through the air terminal device.
1.2.1.4.3 induced air: Air flow from the treated space
induced by the supply air from a supply air terminal device.
1.2.1.2.3 free area (of air terminal device) : Sum of the
smallest areas of the cross-section of all openings of the air ter-
1.2.1.4.4 exhaust air: Air leaving an exhaust air terminal
minal device.
device into a downstream duct.
1) Annexe D is being developed by ISO/TC WI/SC 1 and will be added when approved.
iSO5219-1984(E)
air

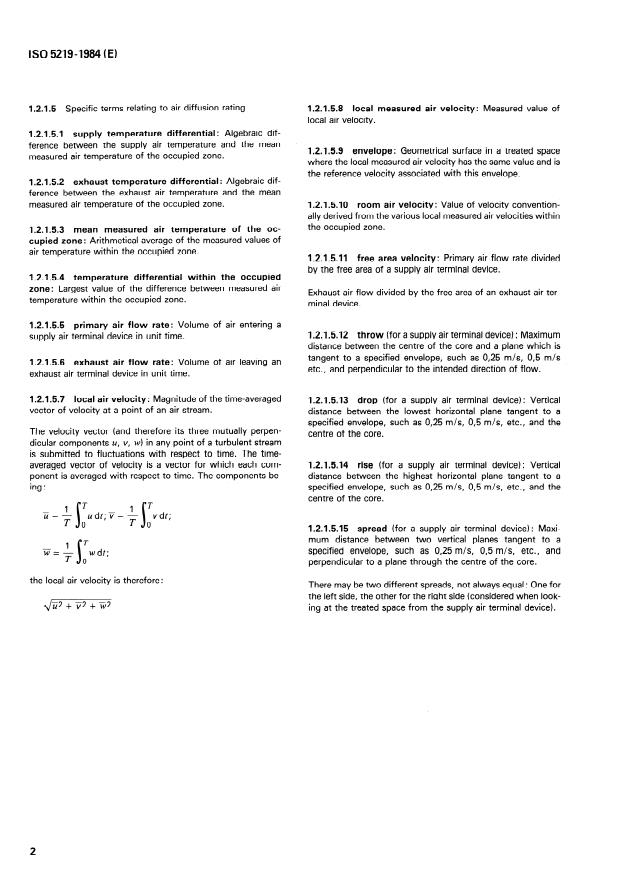

1.2.1.5 Specific terms relating to air diffusion rating 1.2.1 .5.8 local measured velocity : Measured value of
local air velocity.
1.2.1.5.1 supply temperature differential : Algebraic dif-
ference between the supply air temperature and the mean
1.2.1.5.9 envelope : Geometrical surface in a treated space
measured air temperature of the occupied zone.
where the local measured air velocity has the same value and is
the reference velocity associated with this envelope.
1.2.1.5.2 exhaust temperature differential : Algebraic dif-
ference between the exhaust air temperature and the mean
measured air temperature of the occupied zone. 1.2.1.5.10 room air velocity: Value of velocity convention-
ally derived from the various local measured air velocities within
the occupied zone.
1.2.1.5.3 mean measured air temperature of the oc-
cupied zone: Arithmetical average of the measured values of
air temperature within the occupied zone.
1.2.1.5.31 free area velocity : Primary air flow rate divided
by the free area of a supply air terminal device.
1.2.1.5.4 temperature differential within the occupied
zone: Largest value of the difference between measured air
Exhaust air fl ow divided by the free area of an exhaust air ter-
temperature within the occupied zone.
minal device.
of air entering a
1.2.1.5.5 primary air flow rate : Volume
1.2.1.5.12 throw (for a supply air terminal device) : Maximum
supply air terminal device in u nit time.
distance between the centre of the core and a plane which is
tangent to a specified envelope, such as 025 m/s, 0,5 m/s
1.2.1.5.6 exhaust air flow rate : Volume of air leaving an
etc., and perpendicular to the intended direction of flow.
exhaust air terminal device in unit time.
1.2.1.5.7 local air velocity: Magnitude of the time-averaged
1.2.1.5.13 drop (for a supply air terminal device) : Vertical
vector of velocity at a point of an air stream.
distance between the lowest horizontal plane tangent to a
specified envelope, such as 0,25 m/s, 0,5 m/s, etc., and the
The velocity vector (and therefore its three mutually perpen-
centre of the core.
dicular components u, v, W) in any point of a turbulent stream
is submitted to fluctuations with respect to time. The time-
averaged vector of velocity is a vector for which each com-
1.2.1.5.14 rise (for a supply air terminal device) : Vertical
ponent is averaged with respect to time. The components be- distance between the highest horizontal plane tangent to a
ing : specified envelope, such as 0,25 m/s, 0,5 m/s, etc., and the
centre of the core.
1 T 1 T
-@=--
u dt; V = r vdt;
T s 0 s 0
1.2.1.5.15 spread (for a supply air terminal device) : Maxi-
mum distance between two vertical planes tangent to a
- 1 T
w=- specified envelope, such as 0,25 m/s, 0,5 m/s, etc., and
w dt;
T s 0
perpendicular to a plane through the centre of the core.
the local air velocity is therefore:
There may be two different spreads, not always equal : One for
the left side, the other for the right side (considered when look-
ing at the treated space from the supply air terminal device).
IS0 52194984 (E)
1.3 Symbols
The following nomenclature is used throughout this International Standard :
Corresponding
Symbol Quantity
Dimensions
SI unit
A Area n? L*
Area corresponding to the nominal size of the duct to which the
n? L*
Ad
device is fitted
kfactor area A, =
m2 L*
Ak
Width of test room or installation m
L
m L
m
L
d Diameter m
L
Face height of linear grille or diffuser m
L
hD
Height of test room or installation m L
hFl
Length of test room or installation m L
Absolute static pressure
Pa ML-’ T-2
P
Atmospheric pressure
Pa ML- ‘T-2
Static gauge pressure (p - pa) Pa
ML- ‘T-2
Stagnation (or absolute total) pressure
Pa ML-’ T-2
p,
Total pressure (p, - pa)
Pa ML-’ T-2
pt
Pa ML- ‘T-2
pd
Pressure difference (for a pressure difference device)
AP Pa ML-’ T-2
Volume rate of flow msls
LsT-’
4V
V Velocity
m/s LT-’
Mean flow velocity
m/s LT-’
cl
k factor velocity
m/s LT-’
‘k
Maximum velocity at distance xfrom centre of supply air terminal device
m/s LT-’
Throw m
L
Spread
m L
Drop
m L
-
Loss coefficient
Dimensionless
number
Thermodynamic temperature
K 0
Density
kg/m3 ML-3
IS0 5219-1984 (El
2.2.1.3 Calibration standards shall be :
2 Instrumentation
a) for instruments with the range 1,25 to 25 Pa, a micro-
2.1 Air flow rate measurement
manometer accurate to + 0,25 Pa;
2.1.1 Air flow meters shall have the following ranges and
b) for instruments with the range 25 to 500 Pa, a
accuracies :
manometer accurate to + 2,5 Pa (hook gauge or micro-
manometer);
Range Accuracy of measurement
I I I
More than 0,07 m3/s 2,5 %
c) for instruments with the range 500 Pa and upwards, a
From 0,007 to 0,07 m3/s 5 %
manometer accurate to + 25 Pa (vertical manometer).
Below 0,007 m3/s 0,0009 mVs
2.3 Temperature measurement
All methods meeting the requirements of IS0 52211) will meet
the accuracies given above and do not require calibration.
Measurement of temperature shall be by means of mercury-in-
glass thermometers, resistance thermometers or thermo-
Alternatively flow meters may be calibrated in situ by means of
couples. Instruments shall be graduated or give readings in
the pitot static tube traverse techniques described in IS0
intervals not greater than 0,5 K and calibrated to an accuracy of
3966%
0,25 K.
2.1.2 Flow meters shall be checked at intervals as appropriate
2.4 Velocity measurement
but not exceeding 24 months. This check may take the form of
one of the following:
2.4.1 The measurement of low velocities within treated
a) a dimensional check for all flow meters not requiring
spaces, to determine air terminal device performance
calibration ;
characteristics shall be made with a measuring device in accor-
dance with annex A.
b) a check calibration over their full range using the
original method employed for the initial calibration of meters
calibrated ln situ.
2.4.2 The measurement of air terminal device velocities to
determine ATD3) vk velocity characteristics shall be made with
c) a check against a flow meter which meets IS0 flow
a measuring device in accordance with annex B.
meter standards.
2.2 Pressure measurement
3 Testing of pressure requirement
2.2.1 Pressure in the duct shall be measured with a liquid-
filled, calibrated manometer.
3.1 Measurement of pressure requirement for a
supply air terminal device
2.2.1.1 The maximum scale interval shall not be greater than
the characteristics listed for the accompanying range of
The pressure requirement of an ATD is for a given value of flow
manometer. rate dependent on the type and size of the device and on the
velocity profile upstream of the device. A standard test duct im-
Maximum scale
mediately upstream of the ATD shall be employed. If an inlet
Range
interval
duct arrangement or flow equalizing and/or damping device is
Pa Pa
an integral part of an ATD, then the standard test duct shall be
employed immediately upstream of the integral inlet duct or ac-
From I,25 to 25
cessory.
From 25 to 250
From 250 to 500
3.1 .I The test system shall comprise at least a fan, a means
Above 500
for controlling the air flow rate, a flow rate measuring device
and a standard test duct for the ATD. Tests shall be carried out
2.2.1.2 For air flow rate measurements, the minimum
under isothermal conditions. .
pressure differential shall be :
3.1.2 Pressure tests on the ATD alone or ATD in combination
a) 25 Pa with an inclined tube manometer or micro-
with flow equalizing and/or damping device shall be conducted
manometer;
to establish a pressure for a given air flow rate. The air terminal
b) 500 Pa with a vertical tube manometer. device shall be mounted in one of the two test installations
1) IS0 5221, Air distribution and air diffusion - Rules to methods of measuring air flow rate in an air handling duct.
2) IS0 3966, Measurement of fluid flow in closed conduits - Velocity area method using Pitot static tubes.
3) Abbreviation signifying “air terminal device ”.
IS0 52194984 (E)
described in 3.1.3 (see figure 1) or 3.1.5 (see figure 2). To 31.5 Measurement of static pressure with the first
determine minimum pressure, measurements shall be made test i nstallation B
with flow equalizing and/or damping devices in the normally
The test installation sha II be constructed as shown in figure 3,
open position. Pressure tests on the ATD shall be clearly
such that the following equation is satisfied
referenced to any position of adjustment.
Two methods may be used for determining pressure re-
4V< ps
quirements on test installation A: one by measuring static
v
A
5,o
pressure (see 3.1.31, the other by directly measuring total
pressure (see 3.1.4).
where
3.1.3 Measurement of static pressure with the first test
qv is the volume flow rate;
installation A
A is the area of the internal cross-section of the
The air terminal device shall be mounted in a test duct with
chamber;
cross-sectional dimensions equal to the nominal size of the
device or to the duct dimensions normally recommended by the
is the required pressure;
ps
manufacturer. This duct shall be straight and shall include an
efficient flow straightener located at a position at least three
is the density of the air.
e
equivalent diameters (II,) from any part of the ATD. It is rec-
ommended that str
...
Norme internationale 5219
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO&iAR OPrAHH3A~MR fi0 CTAHJIAPTH3Al.&lbWORGANISATION INTERNATIONALE DE NORMALISATION
Distribution et diffusion d’air - Essai en laboratoire
et présentation des caractéristiques aérauliques des
bouches d’air
Air distribution and air diffusion - Laboratory aerodynarnic testing and rating of air terminal devices
Première édition - 1984-06-15
CDU 697.922 : 533.6.08 Réf. no : ISO 52194984 (F)
Descripteurs : écoulement d’air, aérodynamique, distribution d’air, diffusion de l’air, bouche d’air, essai, essai de laboratoire, mesurage de débit,
débit, mesurage de pression, mesurage de vitesse.
Prix basé sur 28 pages

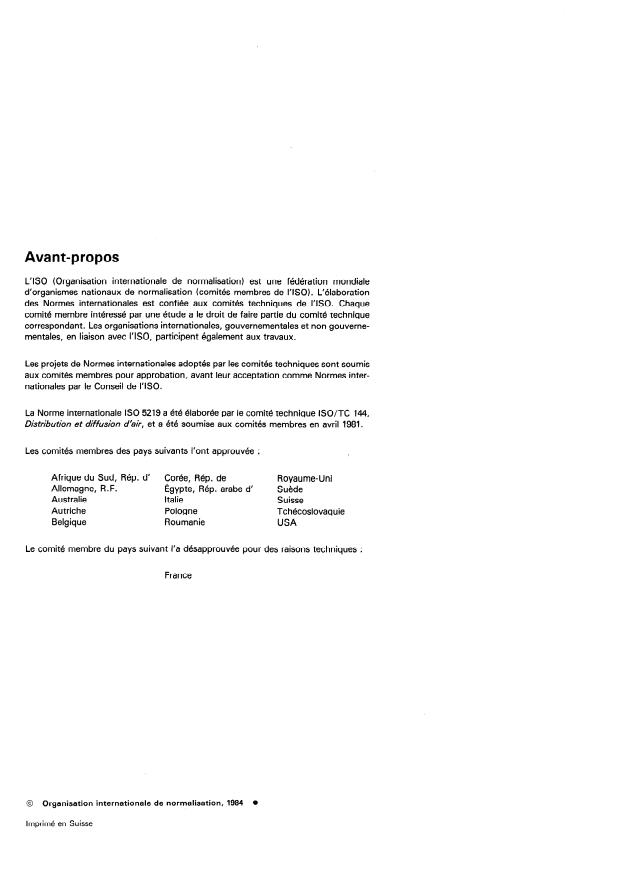

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 5219 a été élaborée par le comité technique ISO/TC 144,
Distribution et diffusion d’air, et a été soumise aux comités membres en avril 1981.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Corée, Rép. de Royaume-Uni
Allemagne, R. F.
Égypte, Rép. arabe d’ Suède
Australie Italie
Suisse
Autriche Pologne Tchécoslovaquie
Belgique Roumanie
USA
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques :
France
Organisation internationale de normalisation, 1984
Imprimé en Suisse
ISO 5219-1984 (F)
NORME INTERNATIONALE
Distribution et diffusion d’air - Essai en laboratoire
et présentation des caractéristiques aérauliques des
bouches d’air
,
1 Généralités 1.2.1.2.4 noyau d’une grille: Partie d’une grille intérieure à
une courbe plane convexe fermée, de périmétre minimal, à
l’intérieur de laquelle se trouvent toutes les performances de la
1.1 Objet et domaine d’application
grille.
La présente Norme internationale a pour but de normaliser des
1.2.1.2.5 aire du noyau (d’une grille) : Aire de la section limi-
essais aérauliques en laboratoire et de présenter des caractéris-
tée par la courbe plane définie plus haut.
tiques des bouches d’air, en spécifiant notamment les moyens
d’essai et les techniques de mesure appropriés.
1.2.1.2.6
aire libre (d’une grille) : Somme des aires minimales
La présente Norme internationale ne donne que les essais de
mesurées de chacune des ouvertures à travers lesquelles l’air
détermination des caractéristiques des bouches d’air dans des
peut passer.
conditions isothermes. L’annexe Dl) donne des spécifications
pour une méthode d’essais supplémentaire mais non obliga-
1.2.1.2.7 rapport de l’aire libre (d’une grille) : Rapport de
toire dans des conditions non isothermes.
l’aire libre à l’aire du noyau.
1.2 Définitions 1.2.1.2.8
grandeur Ak (d’une bouche d’air) : Quotient obtenu
en divisant un débit d’air mesuré et une vitesse d’air mesurée
Toutes les définitions sont conformes à I’ISO 3256 et à ce qui
suivant un processus déterminé à l’aide d’un instrument déter-
suit:
miné.
1.2.1.3 Rapport d’aspect et coefficient d’ailette
1.2.1 Caractéristiques de fonctionnement des bouches
d’air
1.2.1.3.1 rapport d’aspect (d’une bouche d’air rectangu-
laire): Rapport du grand au petit côté du noyau rectangulaire.
1.2.1 .l dimensionnement nominal d’une bouche d’air:
Valeur nominale des dimensions de l’ouverture préparée pour y
monter la bouche d’air. 1.2.1.3.2 coefficient d’ailette (d’une grille): Rapport de la
corde au pas de la grille.
NOTE - Pour un diffuseur d’air, le dimensionnement nominal est
généralement désigné sous le nom de (( dimensionnement du col 1).
1.2.1.4 Expressions spéciales relatives à l’air
1.2.1.2 Noyau et aires caractéristiques
1.2.1.4.1 air normal : Air atmosphérique de masse volumi-
que, 1’2 kg/m3, à 20 OC, 101 325 Pa (1 013’25 mbar) et d’humi-
1.2.1.2.1 noyau d’une bouche d’air: Partie d’une bouche
dité relative 65%.
d’air qui se trouve à l’intérieur d’une surface convexe fermée
d’aire minimale et à l’intérieur de laquelle se trouvent toutes les
1.2.1.4.2 air primaire : Air qui pénètre dans une bouche d’ali-
ouvertures de la bouche d’air susceptibles de laisser passer l’air.
mentation par un conduit disposé en amont de celle-ci.
1.2.1.2.2 aire efficace (d’une bouche d’air) : Aire de la plus
1.2.1.4.3 air secondaire : Écoulement d’air en provenance de
petite section de passage offerte à l’écoulement de l’air à tra-
l’espace à traiter, résultant de l’alimentation en air primaire
vers la bouche d’air.
d’une bouche d’alimentation.
1.2.1.2.3 aire libre (d’une bouche d’air) : Somme des aires
1.2.1.4.4 air évacué : Air qui quitte une bouche d’évacuation
minimales des sections de passage d’air de la bouche d’air,
par un conduit disposé en aval de celle-ci.
1) Lannexe D est en cours d’élaboration au sein de ISO/TC 144/SC 1 et sera adjointe au présent texte une fois approuvée.
ISO5219-1984(F)
aux ca ractéristiques

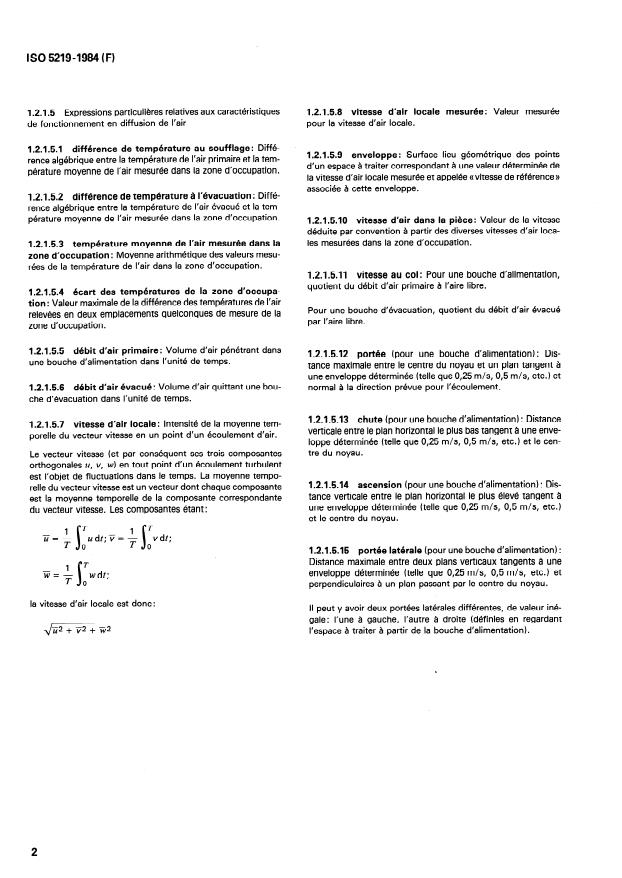

1.2.1.5 Expressions particulières relatives 1.2.1.5.8 vitesse d’air mesurée : Valeur mesuree
de fonctionnement en diffusion de l’air pour la vitesse d’air locale
1.2.1.5.1 différence de température au soufflage: Diffé-
1.2.1.5.9 enveloppe : Surface lieu géométrique des points
rente algébrique entre la température de l’air primaire et la tem-
d’un espace à traiter correspondant à une valeur déterminée de
pérature moyenne de l’air mesurée dans la zone d’occupation.
la vitesse d’air locale mesurée et appelée ((vitesse de référence H
associée à cette enveloppe.
1.2.1.5.2 différence de température à l’évacuation : Diffé-
rente algébrique entre la température de l’air évacué et la tem-
pérature moyenne de l’air mesurée dans la zone d’occupation.
1.2.1.5.10 vitesse d’air dans la pièce: Valeur de la vitesse
déduite par convention à partir des diverses vitesses d’air loca-
1.2.1.5.3 température moyenne de l’air mesurée dans la les mesurées dans la zone d’occupation.
zone d’occupation : Moyenne arithmétique des valeurs mesu-
rées de la température de l’air dans la zone d’occupation.
1.2.1.5.11 vitesse au col: Pour une bouche d’alimentation,
quotient du débit d’air primaire à l’aire libre.
1.2.1.5.4 écart des températures de la zone d’occupa-
tien : Valeur maximale de la différence des températures de l’air
Pour une bouche d’évacuation, quotient du débit d’air évacué
relevées en deux emplacements quelconques de mesure de la
par l’aire libre.
zone d’occupation.
1.2.1.5.5 débit d’air primaire: Volume d’air pénétrant dans
1.2.1.5.12 portée (pour une bouche d’alimentation) : Dis-
une bouche d’alimentation dans l’unité de temps.
tance maximale entre le centre du noyau et un plan tangent à
une enveloppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.) et
1.2.1.5.6 débit d’air évacué : Volume d’air quittant une bou-
normal à la direction prévue pour l’écoulement.
che d’évacuation dans l’unité de temps.
1.2.1.5.13 chute (pour une bouche d’alimentation) : Distance
1.2.1.5.7 vitesse d’air locale: Intensité de la moyenne tem-
verticale entre le plan horizontal le plus bas tangent à une enve-
porelle du vecteur vitesse en un point d’un écoulement d’air.
loppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.) et le cen-
Le vecteur vitesse (et par conséquent ses trois composantes tre du noyau.
orthogonales u, v, w) en tout point d’un écoulement turbulent
est l’objet de fluctuations dans le temps. La moyenne tempo-
1.2.1.5.14 ascension (pour une bouche d’alimentation) : Dis-
relle du vecteur vitesse est un vecteur dont chaque composante
tance verticale entre le plan horizontal le plus élevé tangent à
est la moyenne temporelle de la composante correspondante
une enveloppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.)
du vecteur vitesse. Les composantes étant:
et le centre du noyau.
1 T 1 T
j-j=-----
u dt; ii = T v dt;
T s 0 s 0
1.2.1.5.15
portée latérale (pour une bouche d’alimentation) :
Distance maximale entre deux plans verticaux tangents à une
1 T
gi=--
enveloppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.) et
wdt;
T s 0
perpendiculaires à un plan passant par le centre du noyau.
la vitesse d’air locale est donc:
II peut y avoir deux portées latérales différentes, de valeur iné-
gale: l’une à gauche, l’autre à droite (définies en regardant
l’espace à traiter à partir de la bouche d’alimentation).
ISO 52194984 (F)
1.3 Symboles
La nomenclature suivante est utilisée dans la présente Norme internationale:
Unité SI
Symbole Grandeur Dimensions
correspondante
Aire
A m2 L2
Aire correspondant au dimensionnement nominal du conduit auquel
d L2
Ad
l’appareil est adapté
m2 L2
Ak
Largeur de la salle ou de l’installation d’essai
m L-
m L
Diamètre hydraulique
m L
Dh
d Diamètre
m L
Hauteur frontale d’une grille ou d’un diffuseur linéaire
m L
hD
Hauteur de la salle ou de l’installation d’essai
m L
hR
Longueur de la salle ou de l’installation d’essai
m L
lR
Pression absolue Pa ML-’ T-2
P
Pression atmosphérique
Pa ML-‘T-2
Pa
Pression effective (p - pa)
Pa ML-’ T-2
PS
Pression d’arrêt
Pa ML-‘T-2
p,
Pression totale (pr - pal
Pa ML-‘T-2
pt
Pression dynamique
Pa ML-‘T-2
pd
Pression différentielle (pour un appareil déprimogène)
Pa ML-‘T-2
AP
Débit-volume
d/S L3T-’
qv
Vitesse
V
mis LT-’
Vitesse débitante
LT-’
mis
%l
Vitesse de référence pour déterminer la grandeur A,,
mis LT-’
‘k
Vitesse maximale à la distance x du centre de la bouche d’alimentation
mis LT-’
Portée
m L
Portée latérale
m
L
Chute
* m L
-
Coefficient de perte
Nombre sans
dimension
Température thermodynamique
K 0
Masse volumique
kglm3 ML-3
ISO 5219-1984 (FI
2 Instrumentation 2.2.1.2 Pour les mesurages de débit d’air, la pression différen-
tielle doit être d’au moins:
2.1 Mesurage du débit d’air
a) 25 Pa pour un manomètre à tube incliné ou un microma-
nomètre;
2.1.1 Les débitmètres doivent avoir les étendues et précisions
b) 500 Pa pour un manomètre vertical.
suivantes :
2.2.1.3 Les étalons sont:
Étendue Précision de mesure
a) pour les instruments d’étendue comprise entre 1,25 et
2,5%
Au-dessus de 0,07 m3/s
25 Pa, un micromanomètre de précision + 0,25 Pa;
De 0,007 à 0,07 m3/s 5 %
0,0009 n-l%
En dessous de 0,007 m3/s
b) pour les instruments d’étendue comprise entre 25 et
500 Pa, un manomètre de précision + 2,5 Pa (manomètre à
-
pointe ou micromanomètre) ;
Toutes les méthodes remplissant les conditions de I’ISO 52211)
donnent les précisions requises ci-dessus et ne suscitent pas
c) pour les instruments d’étendue égale à 500 Pa ou plus,
d’étalonnage.
un manomètre de précision + 25 Pa (manomètre vertical).
Des débitmètres peuvent aussi être étalonnés in situ par les
2.3 Mesurage de la température
méthodes d’exploration au tube de Pitot double décrites dans
I’ISO 39662).
La température doit être mesurée à l’aide de thermomètres à
mercure, de thermomètres à résistance ou de thermocouples.
2.1.2 Les débitmètres doivent être contrôlés à intervalles
Les instruments doivent être gradués ou permettre des relevés
appropriés ne dépassant pas 24 mois. Le contrôle peut prendre
à intervalles inférieurs ou égaux à 0,5 K et avoir une précision
l’une des formes suivantes:
d’étalonnage de 0,25 K.
a) vérification dimensionnelle pour tous les débitmètres ne
2.4 Mesurage de la vitesse
nécessitant pas d’étalonnage;
2.4.1 Le mesurage des faibles vitesses à l’intérieur des espa-
b) étalonnage de contrôle sur toute leur étendue par la
ces à traiter en vue de définir les caractéristiques de fonctionne-
méthode initialement employée pour les débitmètres étalon-
ment des bouches d’air doit se faire à l’aide d’un dispositif
nés in situ;
décrit à l’annexe A.
c) vérification par rapport à un débitmètre remplissant les
conditions des normes ISO sur les débitmètres.
2.4.2 Le mesurage des vitesses dans les bouches d’air en vue
de déterminer la vitesse caractéristique vk doit se faire à l’aide
d’un dispositif décrit à l’annexe B.
2.2 Mesurage de la pression
2.2.1 Le mesurage de la pression dans le conduit doit se faire
3 Vérification des caractéristiques de
à l’aide d’un manomètre étalonné rempli de liquide.
pression
2.2.1.1 L’intervalle maximal d’échelle ne doit pas être supé-
3.1 Mesure de la pression requise à l’entrée d’une
rieur aux caractéristiques indiquées ci-dessous en fonction de
bouche d’alimentation
l’étendue du manomètre.
Pour une valeur donnée du débit, la pression requise à l’entrée
d’une bouche d’air est fonction du type et du dimensionnement
Intervalle maximal
Étendue
de la bouche ainsi que du profil des vitesses en amont de celle-
d’khelle
Pa Pa ci. On emploiera un conduit d’essai normalisé disposé immédia-
tement en amont de la bouche d’air. Si celle-ci comporte déjà
Del,25325
1,25
un dispositif dans un condùit à l’entrée, un régularisateur
De 25 à 250 2,5
d’écoulement ou un registre faisant partie intégrante de la bou-
che, le conduit d’essai normalisé doit être placé immédiatement
De2503500
5,O
en amont d’un tel élément faisant partie intégrante de la
Au-dessus de 500 25
bouche.
1) ISO 5221, Distribution et diffusion de l’air - Principes directeurs pour la technique de mesure du débit d’air dans un conduit aéraulique.
Méthodes d’exploration du champ des vitesses au moyen de tubes de Pitot
2) ISO 3966, Mesure de débit des fluides dans les conduites fermées -
doubles.
ISO 52194984 (FI
3.1.1 Le circuit d’essai doit comporter au minimum un ventila-
conduit égale à 0,4 fois le diamètre de la section transversale.
teur, un dispositif de réglage du débit d’air, un dispositif de La pression totale sera considérée conventionnellement comme
mesure du débit et un conduit d’essai normalisé pour la bouche étant la moyenne arithmétique des cinq mesures de pression
d’air. Les essais doivent avoir lieu dans des conditions iso-
totale enregistrées. Les pressions ainsi obtenues peuvent aussi
thermes. être ramenées à une masse volumique normale de l’air de
1,2 kg/m? Si la section est rectangulaire, les mesurages se
font sur des diagonales dont la longueur sert de dimension de
3.1.2 On
...
Norme internationale 5219
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO&iAR OPrAHH3A~MR fi0 CTAHJIAPTH3Al.&lbWORGANISATION INTERNATIONALE DE NORMALISATION
Distribution et diffusion d’air - Essai en laboratoire
et présentation des caractéristiques aérauliques des
bouches d’air
Air distribution and air diffusion - Laboratory aerodynarnic testing and rating of air terminal devices
Première édition - 1984-06-15
CDU 697.922 : 533.6.08 Réf. no : ISO 52194984 (F)
Descripteurs : écoulement d’air, aérodynamique, distribution d’air, diffusion de l’air, bouche d’air, essai, essai de laboratoire, mesurage de débit,
débit, mesurage de pression, mesurage de vitesse.
Prix basé sur 28 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 5219 a été élaborée par le comité technique ISO/TC 144,
Distribution et diffusion d’air, et a été soumise aux comités membres en avril 1981.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Corée, Rép. de Royaume-Uni
Allemagne, R. F.
Égypte, Rép. arabe d’ Suède
Australie Italie
Suisse
Autriche Pologne Tchécoslovaquie
Belgique Roumanie
USA
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques :
France
Organisation internationale de normalisation, 1984
Imprimé en Suisse
ISO 5219-1984 (F)
NORME INTERNATIONALE
Distribution et diffusion d’air - Essai en laboratoire
et présentation des caractéristiques aérauliques des
bouches d’air
,
1 Généralités 1.2.1.2.4 noyau d’une grille: Partie d’une grille intérieure à
une courbe plane convexe fermée, de périmétre minimal, à
l’intérieur de laquelle se trouvent toutes les performances de la
1.1 Objet et domaine d’application
grille.
La présente Norme internationale a pour but de normaliser des
1.2.1.2.5 aire du noyau (d’une grille) : Aire de la section limi-
essais aérauliques en laboratoire et de présenter des caractéris-
tée par la courbe plane définie plus haut.
tiques des bouches d’air, en spécifiant notamment les moyens
d’essai et les techniques de mesure appropriés.
1.2.1.2.6
aire libre (d’une grille) : Somme des aires minimales
La présente Norme internationale ne donne que les essais de
mesurées de chacune des ouvertures à travers lesquelles l’air
détermination des caractéristiques des bouches d’air dans des
peut passer.
conditions isothermes. L’annexe Dl) donne des spécifications
pour une méthode d’essais supplémentaire mais non obliga-
1.2.1.2.7 rapport de l’aire libre (d’une grille) : Rapport de
toire dans des conditions non isothermes.
l’aire libre à l’aire du noyau.
1.2 Définitions 1.2.1.2.8
grandeur Ak (d’une bouche d’air) : Quotient obtenu
en divisant un débit d’air mesuré et une vitesse d’air mesurée
Toutes les définitions sont conformes à I’ISO 3256 et à ce qui
suivant un processus déterminé à l’aide d’un instrument déter-
suit:
miné.
1.2.1.3 Rapport d’aspect et coefficient d’ailette
1.2.1 Caractéristiques de fonctionnement des bouches
d’air
1.2.1.3.1 rapport d’aspect (d’une bouche d’air rectangu-
laire): Rapport du grand au petit côté du noyau rectangulaire.
1.2.1 .l dimensionnement nominal d’une bouche d’air:
Valeur nominale des dimensions de l’ouverture préparée pour y
monter la bouche d’air. 1.2.1.3.2 coefficient d’ailette (d’une grille): Rapport de la
corde au pas de la grille.
NOTE - Pour un diffuseur d’air, le dimensionnement nominal est
généralement désigné sous le nom de (( dimensionnement du col 1).
1.2.1.4 Expressions spéciales relatives à l’air
1.2.1.2 Noyau et aires caractéristiques
1.2.1.4.1 air normal : Air atmosphérique de masse volumi-
que, 1’2 kg/m3, à 20 OC, 101 325 Pa (1 013’25 mbar) et d’humi-
1.2.1.2.1 noyau d’une bouche d’air: Partie d’une bouche
dité relative 65%.
d’air qui se trouve à l’intérieur d’une surface convexe fermée
d’aire minimale et à l’intérieur de laquelle se trouvent toutes les
1.2.1.4.2 air primaire : Air qui pénètre dans une bouche d’ali-
ouvertures de la bouche d’air susceptibles de laisser passer l’air.
mentation par un conduit disposé en amont de celle-ci.
1.2.1.2.2 aire efficace (d’une bouche d’air) : Aire de la plus
1.2.1.4.3 air secondaire : Écoulement d’air en provenance de
petite section de passage offerte à l’écoulement de l’air à tra-
l’espace à traiter, résultant de l’alimentation en air primaire
vers la bouche d’air.
d’une bouche d’alimentation.
1.2.1.2.3 aire libre (d’une bouche d’air) : Somme des aires
1.2.1.4.4 air évacué : Air qui quitte une bouche d’évacuation
minimales des sections de passage d’air de la bouche d’air,
par un conduit disposé en aval de celle-ci.
1) Lannexe D est en cours d’élaboration au sein de ISO/TC 144/SC 1 et sera adjointe au présent texte une fois approuvée.
ISO5219-1984(F)
aux ca ractéristiques
1.2.1.5 Expressions particulières relatives 1.2.1.5.8 vitesse d’air mesurée : Valeur mesuree
de fonctionnement en diffusion de l’air pour la vitesse d’air locale
1.2.1.5.1 différence de température au soufflage: Diffé-
1.2.1.5.9 enveloppe : Surface lieu géométrique des points
rente algébrique entre la température de l’air primaire et la tem-
d’un espace à traiter correspondant à une valeur déterminée de
pérature moyenne de l’air mesurée dans la zone d’occupation.
la vitesse d’air locale mesurée et appelée ((vitesse de référence H
associée à cette enveloppe.
1.2.1.5.2 différence de température à l’évacuation : Diffé-
rente algébrique entre la température de l’air évacué et la tem-
pérature moyenne de l’air mesurée dans la zone d’occupation.
1.2.1.5.10 vitesse d’air dans la pièce: Valeur de la vitesse
déduite par convention à partir des diverses vitesses d’air loca-
1.2.1.5.3 température moyenne de l’air mesurée dans la les mesurées dans la zone d’occupation.
zone d’occupation : Moyenne arithmétique des valeurs mesu-
rées de la température de l’air dans la zone d’occupation.
1.2.1.5.11 vitesse au col: Pour une bouche d’alimentation,
quotient du débit d’air primaire à l’aire libre.
1.2.1.5.4 écart des températures de la zone d’occupa-
tien : Valeur maximale de la différence des températures de l’air
Pour une bouche d’évacuation, quotient du débit d’air évacué
relevées en deux emplacements quelconques de mesure de la
par l’aire libre.
zone d’occupation.
1.2.1.5.5 débit d’air primaire: Volume d’air pénétrant dans
1.2.1.5.12 portée (pour une bouche d’alimentation) : Dis-
une bouche d’alimentation dans l’unité de temps.
tance maximale entre le centre du noyau et un plan tangent à
une enveloppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.) et
1.2.1.5.6 débit d’air évacué : Volume d’air quittant une bou-
normal à la direction prévue pour l’écoulement.
che d’évacuation dans l’unité de temps.
1.2.1.5.13 chute (pour une bouche d’alimentation) : Distance
1.2.1.5.7 vitesse d’air locale: Intensité de la moyenne tem-
verticale entre le plan horizontal le plus bas tangent à une enve-
porelle du vecteur vitesse en un point d’un écoulement d’air.
loppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.) et le cen-
Le vecteur vitesse (et par conséquent ses trois composantes tre du noyau.
orthogonales u, v, w) en tout point d’un écoulement turbulent
est l’objet de fluctuations dans le temps. La moyenne tempo-
1.2.1.5.14 ascension (pour une bouche d’alimentation) : Dis-
relle du vecteur vitesse est un vecteur dont chaque composante
tance verticale entre le plan horizontal le plus élevé tangent à
est la moyenne temporelle de la composante correspondante
une enveloppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.)
du vecteur vitesse. Les composantes étant:
et le centre du noyau.
1 T 1 T
j-j=-----
u dt; ii = T v dt;
T s 0 s 0
1.2.1.5.15
portée latérale (pour une bouche d’alimentation) :
Distance maximale entre deux plans verticaux tangents à une
1 T
gi=--
enveloppe déterminée (telle que 0,25 m/s, 0,5 m/s, etc.) et
wdt;
T s 0
perpendiculaires à un plan passant par le centre du noyau.
la vitesse d’air locale est donc:
II peut y avoir deux portées latérales différentes, de valeur iné-
gale: l’une à gauche, l’autre à droite (définies en regardant
l’espace à traiter à partir de la bouche d’alimentation).
ISO 52194984 (F)
1.3 Symboles
La nomenclature suivante est utilisée dans la présente Norme internationale:
Unité SI
Symbole Grandeur Dimensions
correspondante
Aire
A m2 L2
Aire correspondant au dimensionnement nominal du conduit auquel
d L2
Ad
l’appareil est adapté
m2 L2
Ak
Largeur de la salle ou de l’installation d’essai
m L-
m L
Diamètre hydraulique
m L
Dh
d Diamètre
m L
Hauteur frontale d’une grille ou d’un diffuseur linéaire
m L
hD
Hauteur de la salle ou de l’installation d’essai
m L
hR
Longueur de la salle ou de l’installation d’essai
m L
lR
Pression absolue Pa ML-’ T-2
P
Pression atmosphérique
Pa ML-‘T-2
Pa
Pression effective (p - pa)
Pa ML-’ T-2
PS
Pression d’arrêt
Pa ML-‘T-2
p,
Pression totale (pr - pal
Pa ML-‘T-2
pt
Pression dynamique
Pa ML-‘T-2
pd
Pression différentielle (pour un appareil déprimogène)
Pa ML-‘T-2
AP
Débit-volume
d/S L3T-’
qv
Vitesse
V
mis LT-’
Vitesse débitante
LT-’
mis
%l
Vitesse de référence pour déterminer la grandeur A,,
mis LT-’
‘k
Vitesse maximale à la distance x du centre de la bouche d’alimentation
mis LT-’
Portée
m L
Portée latérale
m
L
Chute
* m L
-
Coefficient de perte
Nombre sans
dimension
Température thermodynamique
K 0
Masse volumique
kglm3 ML-3
ISO 5219-1984 (FI
2 Instrumentation 2.2.1.2 Pour les mesurages de débit d’air, la pression différen-
tielle doit être d’au moins:
2.1 Mesurage du débit d’air
a) 25 Pa pour un manomètre à tube incliné ou un microma-
nomètre;
2.1.1 Les débitmètres doivent avoir les étendues et précisions
b) 500 Pa pour un manomètre vertical.
suivantes :
2.2.1.3 Les étalons sont:
Étendue Précision de mesure
a) pour les instruments d’étendue comprise entre 1,25 et
2,5%
Au-dessus de 0,07 m3/s
25 Pa, un micromanomètre de précision + 0,25 Pa;
De 0,007 à 0,07 m3/s 5 %
0,0009 n-l%
En dessous de 0,007 m3/s
b) pour les instruments d’étendue comprise entre 25 et
500 Pa, un manomètre de précision + 2,5 Pa (manomètre à
-
pointe ou micromanomètre) ;
Toutes les méthodes remplissant les conditions de I’ISO 52211)
donnent les précisions requises ci-dessus et ne suscitent pas
c) pour les instruments d’étendue égale à 500 Pa ou plus,
d’étalonnage.
un manomètre de précision + 25 Pa (manomètre vertical).
Des débitmètres peuvent aussi être étalonnés in situ par les
2.3 Mesurage de la température
méthodes d’exploration au tube de Pitot double décrites dans
I’ISO 39662).
La température doit être mesurée à l’aide de thermomètres à
mercure, de thermomètres à résistance ou de thermocouples.
2.1.2 Les débitmètres doivent être contrôlés à intervalles
Les instruments doivent être gradués ou permettre des relevés
appropriés ne dépassant pas 24 mois. Le contrôle peut prendre
à intervalles inférieurs ou égaux à 0,5 K et avoir une précision
l’une des formes suivantes:
d’étalonnage de 0,25 K.
a) vérification dimensionnelle pour tous les débitmètres ne
2.4 Mesurage de la vitesse
nécessitant pas d’étalonnage;
2.4.1 Le mesurage des faibles vitesses à l’intérieur des espa-
b) étalonnage de contrôle sur toute leur étendue par la
ces à traiter en vue de définir les caractéristiques de fonctionne-
méthode initialement employée pour les débitmètres étalon-
ment des bouches d’air doit se faire à l’aide d’un dispositif
nés in situ;
décrit à l’annexe A.
c) vérification par rapport à un débitmètre remplissant les
conditions des normes ISO sur les débitmètres.
2.4.2 Le mesurage des vitesses dans les bouches d’air en vue
de déterminer la vitesse caractéristique vk doit se faire à l’aide
d’un dispositif décrit à l’annexe B.
2.2 Mesurage de la pression
2.2.1 Le mesurage de la pression dans le conduit doit se faire
3 Vérification des caractéristiques de
à l’aide d’un manomètre étalonné rempli de liquide.
pression
2.2.1.1 L’intervalle maximal d’échelle ne doit pas être supé-
3.1 Mesure de la pression requise à l’entrée d’une
rieur aux caractéristiques indiquées ci-dessous en fonction de
bouche d’alimentation
l’étendue du manomètre.
Pour une valeur donnée du débit, la pression requise à l’entrée
d’une bouche d’air est fonction du type et du dimensionnement
Intervalle maximal
Étendue
de la bouche ainsi que du profil des vitesses en amont de celle-
d’khelle
Pa Pa ci. On emploiera un conduit d’essai normalisé disposé immédia-
tement en amont de la bouche d’air. Si celle-ci comporte déjà
Del,25325
1,25
un dispositif dans un condùit à l’entrée, un régularisateur
De 25 à 250 2,5
d’écoulement ou un registre faisant partie intégrante de la bou-
che, le conduit d’essai normalisé doit être placé immédiatement
De2503500
5,O
en amont d’un tel élément faisant partie intégrante de la
Au-dessus de 500 25
bouche.
1) ISO 5221, Distribution et diffusion de l’air - Principes directeurs pour la technique de mesure du débit d’air dans un conduit aéraulique.
Méthodes d’exploration du champ des vitesses au moyen de tubes de Pitot
2) ISO 3966, Mesure de débit des fluides dans les conduites fermées -
doubles.
ISO 52194984 (FI
3.1.1 Le circuit d’essai doit comporter au minimum un ventila-
conduit égale à 0,4 fois le diamètre de la section transversale.
teur, un dispositif de réglage du débit d’air, un dispositif de La pression totale sera considérée conventionnellement comme
mesure du débit et un conduit d’essai normalisé pour la bouche étant la moyenne arithmétique des cinq mesures de pression
d’air. Les essais doivent avoir lieu dans des conditions iso-
totale enregistrées. Les pressions ainsi obtenues peuvent aussi
thermes. être ramenées à une masse volumique normale de l’air de
1,2 kg/m? Si la section est rectangulaire, les mesurages se
font sur des diagonales dont la longueur sert de dimension de
3.1.2 On
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
