ISO 283:2023

NORME ISO
INTERNATIONALE 283
Cinquième édition
2023-03
Courroies transporteuses à carcasse
textile — Résistance à la traction,
allongement à la rupture et
allongement sous force de référence
en pleine épaisseur — Méthode
d'essai
Textile conveyor belts — Full thickness tensile strength, elongation at
break and elongation at the reference load — Test method
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Principe. 2
5 Appareillage . 2
6 Éprouvettes. 3
6.1 Forme et dimensions . 3
6.2 Méthode de prélèvement des éprouvettes . 3
6.3 Préparation des éprouvettes . 7
6.4 Nombre d’éprouvettes . 8
6.5 Conditionnement des éprouvettes . 8
7 Mode opératoire . 8
8 Calcul et expression des résultats .8
8.1 Résistance à la traction . 8
8.2 Allongement . 9
8.2.1 Allongement à la rupture . 9
8.2.2 Allongement sous force de référence (voir 3.5) . 9
9 Rapport d’essai . 9
Bibliographie .11
iii

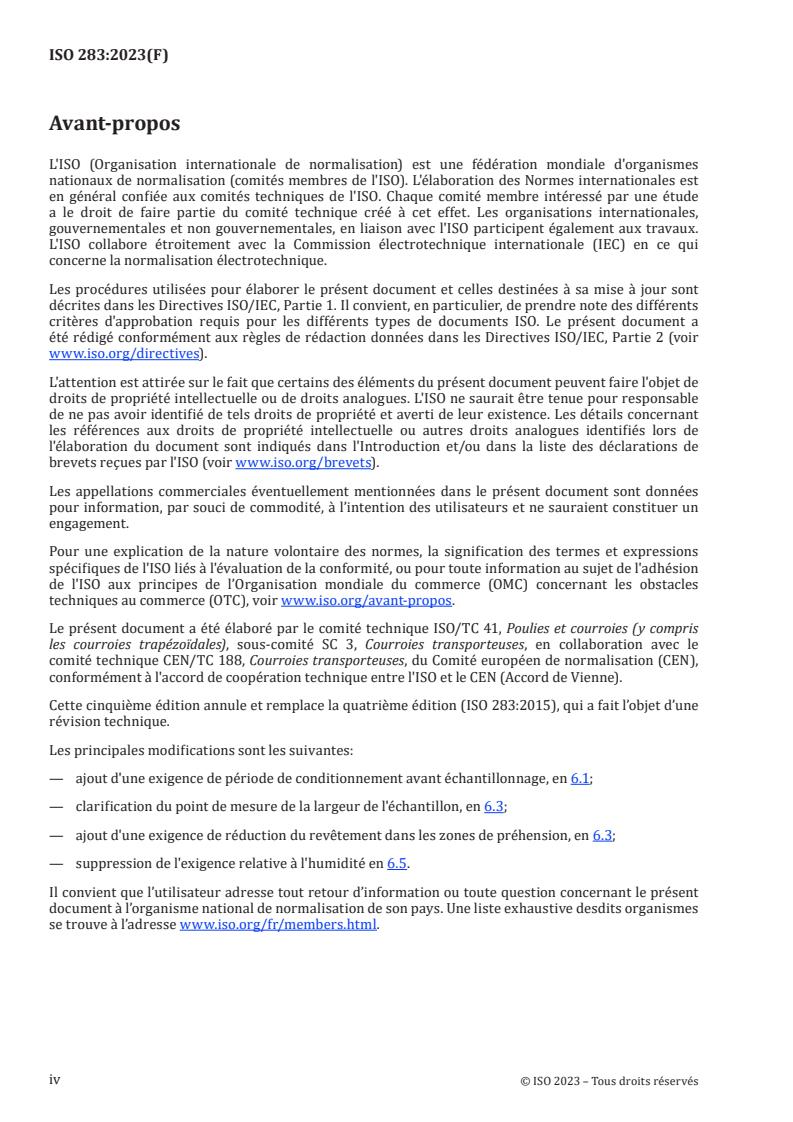

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 41, Poulies et courroies (y compris
les courroies trapézoïdales), sous-comité SC 3, Courroies transporteuses, en collaboration avec le
comité technique CEN/TC 188, Courroies transporteuses, du Comité européen de normalisation (CEN),
conformément à l'accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).
Cette cinquième édition annule et remplace la quatrième édition (ISO 283:2015), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— ajout d'une exigence de période de conditionnement avant échantillonnage, en 6.1;
— clarification du point de mesure de la largeur de l'échantillon, en 6.3;
— ajout d'une exigence de réduction du revêtement dans les zones de préhension, en 6.3;
— suppression de l'exigence relative à l'humidité en 6.5.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
NORME INTERNATIONALE ISO 283:2023(F)
Courroies transporteuses à carcasse textile — Résistance
à la traction, allongement à la rupture et allongement sous
force de référence en pleine épaisseur — Méthode d'essai
1 Domaine d'application
Le présent document spécifie une méthode d’essai pour la détermination de la résistance à la traction
dans le sens longitudinal et l’allongement sous force de référence et au point de rupture des courroies
transporteuses à carcasse textile en pleine épaisseur. La méthode peut également être utilisée pour
la détermination de la résistance à la traction dans le sens transversal et de l’allongement au point de
rupture en pleine épaisseur, pour une utilisation lorsque l’acheteur demande au fabricant de déclarer
les valeurs de ces propriétés.
Le présent document n’est pas applicable pour les courroies transporteuses légères décrites dans
l’ISO 21183-1.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques
uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système
de mesure de force
ISO 18573, Courroies transporteuses — Atmosphères d'essai et durées de conditionnement
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
résistance à la traction
force maximale mesurée durant l’essai de traction divisée par la largeur de l’éprouvette
Note 1 à l'article: Elle est exprimée en N/mm.
3.2
résistance nominale à la traction
valeur minimale spécifiée de la résistance à la traction (3.1) de la courroie
Note 1 à l'article: Elle est exprimée en N/mm.
3.3
force de référence
ch
...
