ISO 1888:2006
(Main)Textile glass — Staple fibres or filaments — Determination of average diameter
Textile glass — Staple fibres or filaments — Determination of average diameter
ISO 1888:2006 specifies longitudinal-profile and transverse-section methods for determining the average diameter (i.e. the average value of actual diameters) of staple fibres or filaments in a textile glass product. This diameter must not be confused with the nominal diameter which is used in the designation of yarns and materials manufactured from these yarns and corresponds to the average diameter but rounded to the nearest whole number.
Verre textile — Fibres discontinues et filaments — Détermination du diamètre moyen
L'ISO 1888:2006 spécifie les méthodes de la «projection longitudinale» et de la «section transversale», pour la détermination du diamètre moyen (c'est-à-dire la valeur moyenne des diamètres réels) des fibres discontinues ou des filaments constituant les produits en verre textile. Ce diamètre ne doit pas être confondu avec le diamètre nominal qui, utilisé dans la désignation des fils et des produits réalisés à partir de ces fils, correspond à ce diamètre moyen arrondi à l'unité la plus proche.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 1888
Third edition
2006-07-01
Textile glass — Staple fibres or
filaments — Determination of average
diameter
Verre textile — Fibres discontinues et filaments — Détermination du
diamètre moyen
Reference number
ISO 1888:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 1888:2006(E)

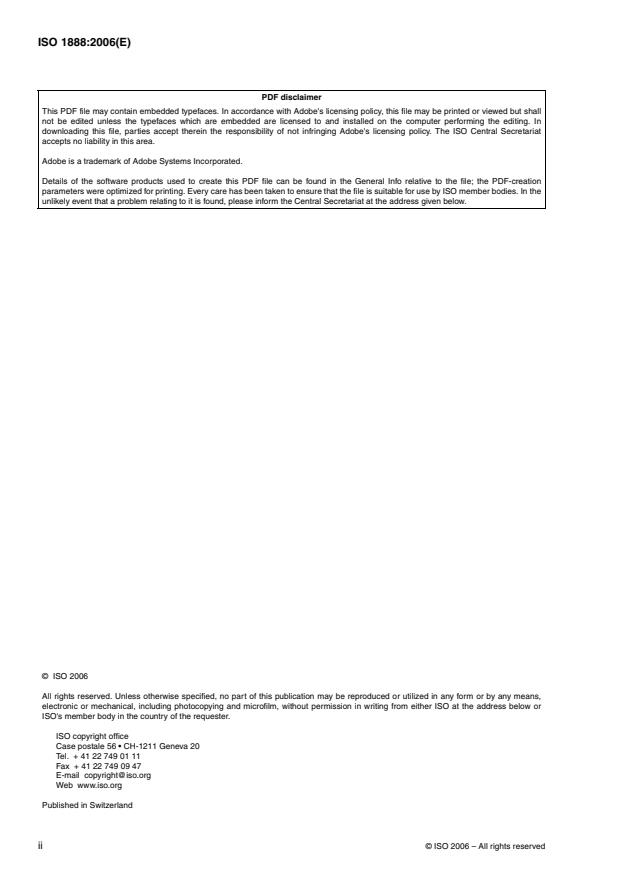

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall
not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the
unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
©
ii ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 1888:2006(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 1888 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 13, Composites and
reinforcement fibres.
This third edition cancels and replaces the second edition (ISO 1888:1996), in which the minimum overall
magnification required for the microscope specified in 2.2.1 and 3.2.1 has been reduced from × 500 to × 400.
©
ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
.
iv
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 1888:2006(E)
Textile glass — Staple fibres or filaments — Determination of
average diameter
1Scope
This International Standard specifies longitudinal-profile and transverse-section methods for determining the
average diameter (i.e. the average value of actual diameters) of staple fibres or filaments in a textile glass
product.
This diameter must not be confused with the nominal diameter which is used in the designation of yarns and
materials manufactured from these yarns and corresponds to the average diameter but rounded to the nearest
whole number.
2 Method A: Longitudinal profile
2.1 Principle
Fibres or filaments placed in a liquid medium having a refractive index differing from that of the textile glass are
viewed in profile under a microscope and the diameter measured.
2.2 Apparatus
2.2.1 Microscope, equipped with the following:
— An eye-piece with a built-in micrometer graticule, the eye-piece and objective together giving an overall
magnification of at least × 400 and preferably × 1 000. The resolution of the microscope shall permit
0,5µm
measurement to the nearest or better (see the Note).
— A system permitting lateral and rotational movement of the microscope stage.
— An illumination system.
NOTE This system may be replaced by or used in conjunction with a microprojector on which specimens can be measured
using a transparent scale (preferably a curved scale).
The recommended type of microscope is one using plane-polarized light, and an illumination system with a
Kohler light source and an Abbe condenser. A green filter may also be used to give better reading accuracy.
2.2.2 Micrometer scale, with 0,01 mm divisions, for calibration of the optical system.
2.2.3 Glass slide (thickness: 1,10 mmto )1,35 mm, and cover glass (thickness: 0,16 mmto ).0,19 mm The
thickness of the cover glass shall be verified periodically.
2.2.4 Mounting fluid, with a refractive index different (but not too different) from that of the glass under
examination. Benzyl alcohol, methyl salicylate, a mixture of one part glycerol and two parts water are adequate
media.
2.2.5 Razor blade or scissors.
◦ ◦
2.2.6 Muffle furnace, capable of maintaining a temperature of 625 C± 25 C.
©
ISO 2006 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 1888:2006(E)
2.3 Procedure
2.3.1 It is not always necessary to remove the size from the yarns under examination. Nevertheless, yarns in
which the fibres or filaments do not separate from each other in the mounting fluid shall have the size removed
◦
by burning off to bare glass at 625 C in a muffle furnace (2.2.6).
2.3.2 Set up the microscope (2.2.1) with the appropriate optical system and the moving stage. Calibrate the
optical system using the mi
...
NORME ISO
INTERNATIONALE 1888
Troisième édition
2006-07-01
Verre textile — Fibres discontinues et
filaments — Détermination du diamètre
moyen
Textile glass — Staple fibres or filaments — Determination of average
diameter
Numéro de référence
ISO 1888:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 1888:2006(F)

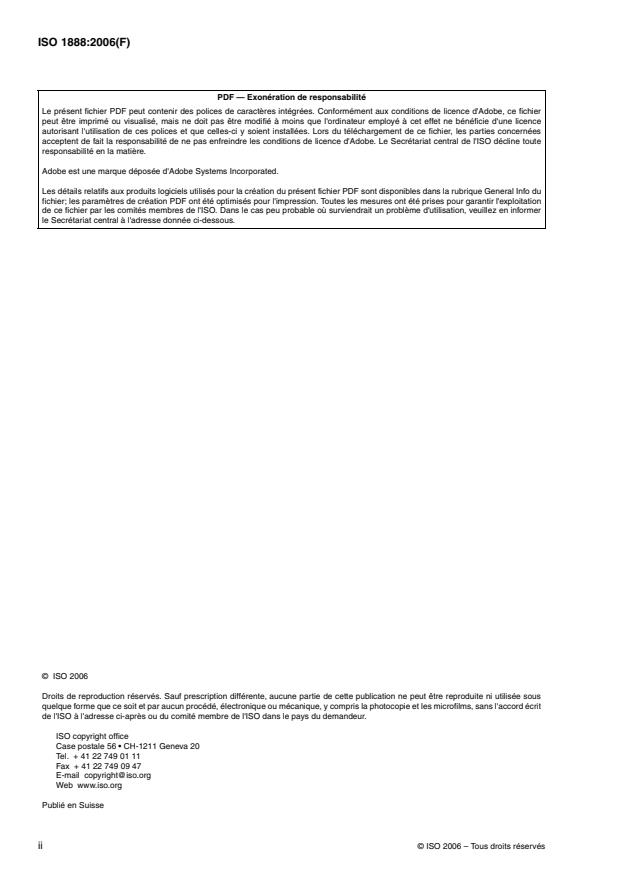

PDF — Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation
de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer
le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
©
ii ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 1888:2006(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits
de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L'ISO 1888 a été élaborée par le comité technique ISO/TC 61, Plastiques, sous-comité SC 13, Composites et
fibres de renforcement.
Cette troisième édition annule et remplace la deuxième édition (ISO1888:1996), dans laquelle le
grossissement minimal total exigé pour le microscope spécifié en 2.2.1 et en 3.2.1 a été réduit de × 500 à
× 400.
©
ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
.
iv
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 1888:2006(F)
Verre textile — Fibres discontinues et filaments —
Détermination du diamètre moyen
1 Domaine d'application
La présente Norme internationale spécifie les méthodes de la «projection longitudinale» et de la «section
transversale», pour la détermination du diamètre moyen (c'est-à-dire la valeur moyenne des diamètres réels)
des fibres discontinues ou des filaments constituant les produits en verre textile.
Ce diamètre ne doit pas être confondu avec le diamètre nominal qui, utilisé dans la désignation des fils et des
produits réalisés à partir de ces fils, correspond à ce diamètre moyen arrondi à l'unité la plus proche.
2 Méthode A: Projection longitudinale
2.1 Principe
La section longitudinale de fibres discontinues ou de filaments noyés dans un milieu liquide dont l'indice de
réfraction est différent de celui du verre textile est examinée au microscope et le diamètre mesuré.
2.2 Appareillage
2.2.1 Microscope, équipé des éléments suivants:
— un oculaire micrométrique avec graduations incorporées qui, combiné à un objectif permet d'obtenir un
grossissement total minimal de × 400 et de préférence × 1 000. La résolution du système optique du
microscope doit permettre une lecture à 0,5µm près ou mieux (voir NOTE);
— un système permettant les déplacements transversaux et circulaires du porte-objet;
— un système d'éclairage.
NOTE Ce système peut être remplacé ou complété par un microprojecteur sur lequel les fibres ou filaments sont mesurés
à l'aide d'une échelle transparente (de préférence une échelle cunéiforme).
Le type de microscope recommandé est celui utilisant une lumière polarisée. Le système d'éclairage comprend
l'illumination de Kohler et un condenseur d'Abbe. Un filtre vert peut être utilisé pour une meilleure exactitude de
lecture.
2.2.2 Échelle micrométrique, divisée en centièmes de millimètre et destinée à l'étalonnage du système
optique.
2.2.3 Lame porte-objet (épaisseur: de 1,10 mm à 1,35 mm) et lamelle couvre-objet (épaisseur: de 0,16 mm
à 0,19 mm) en verre. L'épaisseur des lamelles couvre-objets doit être vérifiée périodiquement.
2.2.4 Milieu de montage, ayant un indice de réfraction différent (sans cependant être trop éloigné) de celui du
verre contrôlé. L'alcool benzylique, le salicylate de méthyle, un mélange1/3 de glycérine et 2/3d'eau
constituent des exemples adéquats.
2.2.5 Lame de rasoir ou paire de ciseaux.
◦ ◦
2.2.6 Four à moufle, capable de maintenir une température de 625 C ± 25 C.
©
ISO 2006 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 1888:2006(F)
2.3 Mode opératoire
2.3.1 Il n'est pas toujours nécessaire de désensimer les fils soumis à essai. Cependant, un désensimage par
◦
brûlage complet à 625 C dans le four à moufle (2.2.6) sera nécessaire pour les fils dont les filaments ou les
fibres ne se séparent pas dans le milieu de montage.
2.3.2 Monter le microscope (2.2.1) avec le système optique approprié et le dispositif permettant les
déplacement
...
