ISO 8308:2006

NORME ISO
INTERNATIONALE 8308
Troisième édition
2006-10-15
Tuyaux et tubes en caoutchouc et en
plastique — Détermination de la
transmission des liquides à travers les
parois des tuyaux et des tubes
Rubber and plastics hoses and tubing — Determination of transmission
of liquids through hose and tubing walls

Numéro de référence
ISO 8308:2006(F)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 8308:2006(F)

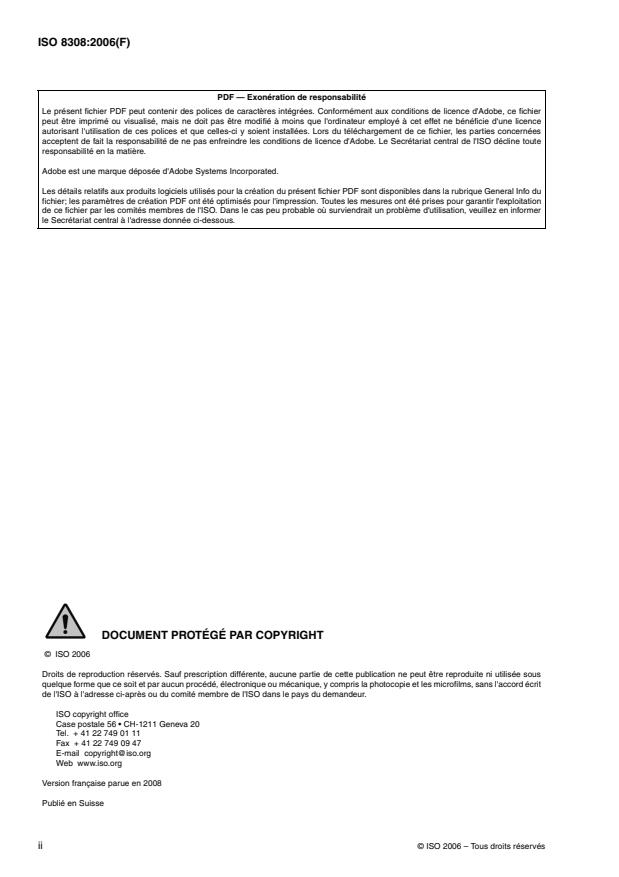

PDF — Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation
de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer
le Secrétariat central à l'adresse donnée ci-dessous.
 DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2008
Publié en Suisse
©
ii ISO 2006 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 8308:2006(F)
Sommaire Page
1 Domaine d'application . 1
2 Références normatives . 1
3 Principe . 1
3.1 Méthode A . 1
3.2 Méthode B . 1
4 Liquide d'essai . 2
5 Méthode A . 2
5.1 Appareillage . 2
5.2 Éprouvettes . 2
5.3 Température d'essai . 2
5.4 Pression d'essai . 2
5.5 Mode opératoire . 2
5.6 Expression des résultats . 4
5.7 Rapport d'essai . 4
6 Méthode B . 5
6.1 Appareillage . 5
6.2 Éprouvette . 5
6.3 Température d'essai . 5
6.4 Mode opératoire . 5
6.5 Expression des résultats . 6
6.6 Rapport d'essai . 8
©
ISO 2006 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 8308:2006(F)

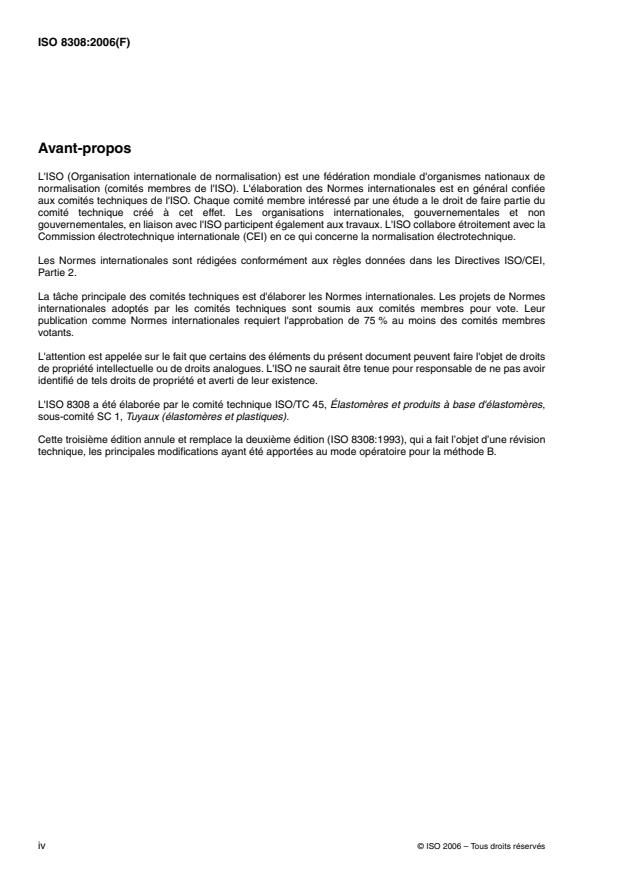

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits
de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L'ISO 8308 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères,
sous-comité SC 1, Tuyaux (élastomères et plastiques).
Cette troisième édition annule et remplace la deuxième édition (ISO 8308:1993), qui a fait l’objet d’une révision
technique, les principales modifications ayant été apportées au mode opératoire pour la méthode B.
©
iv ISO 2006 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8308:2006(F)
Tuyaux et tubes en caoutchouc et en plastique — Détermination
de la transmission des liquides à travers les parois des tuyaux et
des tubes
1 Domaine d'application
La présente Norme internationale spécifie deux méthodes pour la détermination de la transmission des liquides
à travers la paroi des tuyaux et des tubes. Les deux méthodes sont applicables aux tuyaux et aux tubes en
caoutchouc et en plastique, et comprennent:
— la méthode A, pour toutes les dimensions et les constructions de tuyau: un essai comparatif pratique,
reproduisant les conditions de fonctionnement;
— la méthode B, pour les tuyaux et les tubes jusqu'à 16 mm de diamètre intérieur.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
ISO 4788, Verrerie de laboratoire — Éprouvettes graduées cylindriques
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3Principe
3.1 Méthode A
Cette méthode est réalisée sur un flexible monté dans un dispositif d'essai permettant de remplir et mesurer le
volume versé d'un liquide volatil. Le système est mis sous pression, et la variation de volume est mesurée à
intervalles de 24 h jusqu'à ce qu'elle devienne constante dans le temps, c'est-à-dire jusqu'à ce qu'un état
d'équilibre soit atteint. Le résultat d'essai est le taux d'évaporation en régime stable, exprimé comme le volume
de liquide perdu par heure et par unité de surface intérieure du tuyau ou du tube.
3.2 Méthode B
Cette méthode utilise un réservoir sans pression. Un tronçon de tuyau ou de tube est raccordé d'un côté au
réservoir et bouché de l'autre. Le réservoir est partiellement rempli avec le liquide d'essai et fermé.
L'assemblage est pesé au début de l'essai, puis repesé une fois toutes les 24 h pendant huit jours. Le résultat
d'essai est la masse maximale de liquide perdu pendant une des périodes de 24 h par unité de surface
intérieure du tuyau ou du tube.
NOTE La méthode permet d'évaluer les pertes par perméation et évaporation et de minimiser la perméation sélective des
composants dans un mél
...
