ISO/TS 13399-2:2014
(Main)Cutting tool data representation and exchange - Part 2: Reference dictionary for the cutting items
Cutting tool data representation and exchange - Part 2: Reference dictionary for the cutting items
ISO/TS 13399-2:2014 specifies a reference dictionary for cutting items, together with their descriptive properties and domains of values, containing definitions and identifications of the classes of cutting items and their features, with an associated classification scheme, definitions and identifications of the data element types that represent the properties of cutting items and their features, and definitions and identifications of domains of values for describing those data element types.
Représentation et échange des données relatives aux outils coupants — Partie 2: Dictionnaire de référence pour les éléments coupants
ISO/TS 13399-2:2014 spécifie un dictionnaire de référence pour les éléments coupants, accompagnés de leurs propriétés descriptives et leurs domaines de valeurs. ISO/TS 13399-2:2014 spécifie un dictionnaire de référence contenant: - des définitions et identifications des classes d'éléments coupants et leurs caractéristiques, avec un schéma de classification associé; - des définitions et identifications de types d'éléments de données qui représentent les propriétés des éléments coupants et leurs caractéristiques; - des définitions et identifications de domaines de valeurs pour décrire les types d'éléments de données mentionnés ci-dessus. Chaque classe, propriété ou domaine de valeurs de ce domaine d'application constitue une entrée du dictionnaire de référence défini dans la présente partie de l'ISO 13399. Il est associé à une définition informatisable et humainement lisible et à une identification informatique. L'identification d'une entrée du dictionnaire permet d'y faire référence de manière non ambigüe, à partir de toute application qui met en ?uvre le modèle d'information défini dans l'ISO 13399‑1. Les définitions et identifications des entrées du dictionnaire sont définies par des données normalisées qui consistent en des instances de types de données d'entité EXPRESS définis dans le schéma commun du dictionnaire, qui résulte des efforts conjoints entre l'ISO/TC 184/SC 4 et l'IEC SC 3D, et de ses extensions définies dans l'ISO 13584‑24 et l'ISO 13584‑25.
General Information
Relations
Frequently Asked Questions
ISO/TS 13399-2:2014 is a technical specification published by the International Organization for Standardization (ISO). Its full title is "Cutting tool data representation and exchange - Part 2: Reference dictionary for the cutting items". This standard covers: ISO/TS 13399-2:2014 specifies a reference dictionary for cutting items, together with their descriptive properties and domains of values, containing definitions and identifications of the classes of cutting items and their features, with an associated classification scheme, definitions and identifications of the data element types that represent the properties of cutting items and their features, and definitions and identifications of domains of values for describing those data element types.
ISO/TS 13399-2:2014 specifies a reference dictionary for cutting items, together with their descriptive properties and domains of values, containing definitions and identifications of the classes of cutting items and their features, with an associated classification scheme, definitions and identifications of the data element types that represent the properties of cutting items and their features, and definitions and identifications of domains of values for describing those data element types.
ISO/TS 13399-2:2014 is classified under the following ICS (International Classification for Standards) categories: 25.100.01 - Cutting tools in general; 35.240.50 - IT applications in industry. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO/TS 13399-2:2014 has the following relationships with other standards: It is inter standard links to ISO/TS 13399-2:2021, ISO/TS 13399-2:2005. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO/TS 13399-2:2014 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
TECHNICAL ISO/TS
SPECIFICATION 13399-2
Second edition
2014-02-15
Cutting tool data representation and
exchange —
Part 2:
Reference dictionary for the cutting
items
Représentation et échange des données relatives aux outils
coupants —
Partie 2: Dictionnaire de référence pour les éléments coupants
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Abbreviated terms . 5
5 Representation of the ontological concepts as dictionary entries .5
5.1 General . 5
5.2 cutting_item_feature . 5
5.3 cutting_item_type . 7
5.4 Reference systems for cutting items . 9
6 Properties for cutting item features and cutting item types .10
Annex A (normative) Information object registration .13
Annex B (informative) Classification tables .14
Annex C (informative) Class definitions .16
Annex D (informative) Cutting item property definitions .34
Annex E (informative) Illustrations of properties .79
Annex F (informative) Illustrations of irregular insert profiles and properties .90
Annex G (informative) Illustrations of reference positions for cutting items .99
Bibliography .104

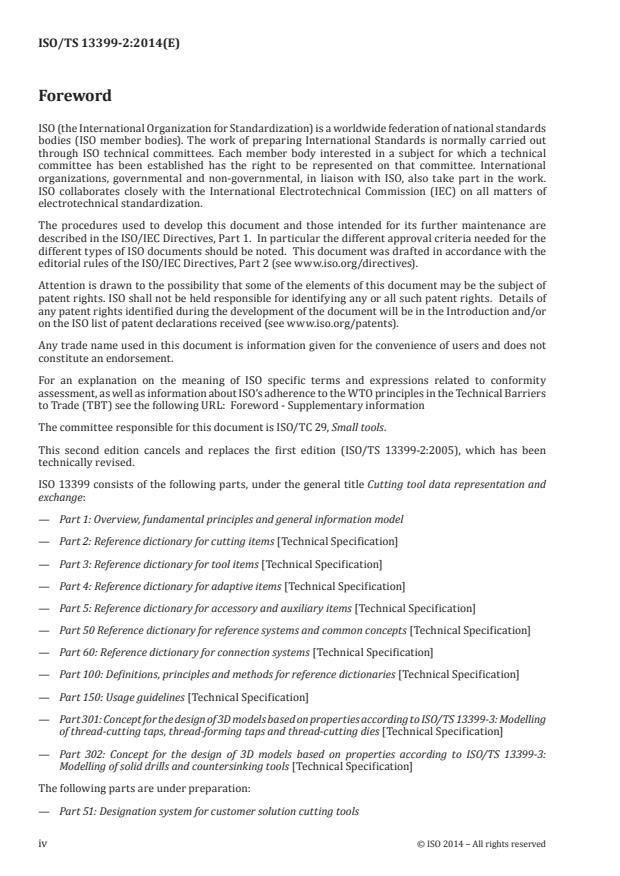

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools.
This second edition cancels and replaces the first edition (ISO/TS 13399-2:2005), which has been
technically revised.
ISO 13399 consists of the following parts, under the general title Cutting tool data representation and
exchange:
— Part 1: Overview, fundamental principles and general information model
— Part 2: Reference dictionary for cutting items [Technical Specification]
— Part 3: Reference dictionary for tool items [Technical Specification]
— Part 4: Reference dictionary for adaptive items [Technical Specification]
— Part 5: Reference dictionary for accessory and auxiliary items [Technical Specification]
— Part 50 Reference dictionary for reference systems and common concepts [Technical Specification]
— Part 60: Reference dictionary for connection systems [Technical Specification]
— Part 100: Definitions, principles and methods for reference dictionaries [Technical Specification]
— Part 150: Usage guidelines [Technical Specification]
— Part 301: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3: Modelling
of thread‑cutting taps, thread‑forming taps and thread‑cutting dies [Technical Specification]
— Part 302: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of solid drills and countersinking tools [Technical Specification]
The following parts are under preparation:
— Part 51: Designation system for customer solution cutting tools
iv © ISO 2014 – All rights reserved
— Part 80: Concept for the design of 3D models based on properties according to ISO 13399: Overview
and principles [Technical Specification]
— Part 201: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of regular inserts [Technical Specification]
— Part 202: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of irregular inserts [Technical Specification]
— Part 203: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of exchangeable inserts for drilling [Technical Specification]
— Part 204: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of inserts for reaming [Technical Specification]
— Part 303: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of end mills with non‑indexable cutting edges [Technical Specification]
— Part 304: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of milling cutters with arbor hole and non‑indexable cutting edges [Technical Specification]
— Part 307: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of end mills for indexable inserts [Technical Specification]
— Part 308: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of milling cutter with arbor hole for indexable inserts [Technical Specification]
— Part 309: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3: Tool
holders for indexable inserts [Technical Specification]
— Part 311: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of solid reamers [Technical Specification]
— Part 312: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of reamers for indexable inserts [Technical Specification]
— Part 401: Concept for the design of 3D models based on properties according to ISO/TS 13399‑4:
Modelling of converting, extending and reducing adaptive items [Technical Specification]
— Part 405: Concept for the design of 3D models based on properties according to ISO/TS 13399‑4:
Modelling of collets [Technical Specification]
Introduction
This part of ISO 13399 defines the terms, properties, and definitions for those portions of a cutting tool
that remove material from a workpiece. Cutting items include replaceable inserts, brazed tips, and the
cutting portions of solid cutting tools. The purpose of this part of ISO 13399 is to provide a reference
dictionary to support the use of the general information model defined in ISO 13399-1.
A cutting tool with defined cutting edges is used on a machine to remove material from a workpiece by
a shearing action at the cutting edges of the tool. Cutting tool data that can be described by ISO 13399
(all parts) include, but are not limited to, everything between the workpiece and the machine tool.
Information about inserts (e.g. regular and irregular shaped replaceable cutting items), solid tools (e.g.
solid drill and solid endmill), assembled tools (e.g. boring bars, indexable drills and indexable milling
cutters), adaptors (e.g. milling arbor and drilling chuck), components (e.g. shims, screws and clamps) and
their relationships can be represented by ISO 13399 (all parts). Possible assemblies of the components of
a cutting tool are illustrated in Figure 1.
The objective of ISO 13399 (all parts) is to provide the means to represent the information that
describes cutting tools in a computer-sensible form that is independent from any particular computer
system. The representation will facilitate the processing and exchange of cutting tool data within and
between different software systems and computer platforms and support the application of this data
in manufacturing planning, cutting operations, and the supply of tools. The nature of this description
makes it suitable not only for neutral file exchange but also as a basis for implementing and sharing
product databases and for archiving. The methods used for these representations are those developed
by ISO/TC 184/SC 4 for the representation of product data by using standardized information models
and reference dictionaries.
An information model is a formal specification of types of ideas, facts, and processes which together
describe a portion of interest of the real world and which provides an explicit set of interpretation
rules. Information is knowledge of ideas, facts, and/or processes. Data are symbols or functions that
represent information for processing purposes. Data are interpreted to extract information by using
rules for how that should be done and a dictionary to define the terms that identify the data. Everyone
in a communication process is expected to use the same information model, the same set of explicit
rules and the same dictionary in order to avoid misunderstanding. If an information model and its
dictionary are written in a computer-sensible language, then there is the additional benefit that they
can be computer processable.
An engineering information model is therefore a specification for data that establishes the meaning
of that data in a particular engineering context. A model has to be developed by formal methods to
ensure that it meets the needs of the situation that it represents. An engineering information model
defines the information objects that represent the concepts in an engineering application, the attributes
of the objects, their relationships, and the constraints that add further meaning. An information model
is an abstract concept that can be used repeatedly for any example of the real-world situation that it
represents. An instance of the model is produced when it is populated with the data items and their
values that are applicable to a particular example of that situation.
This part of ISO 13399 uses the following International Standards developed by ISO/TC 184/SC 4:
— the EXPRESS language defined in ISO 10303-11 for defining the information model in ISO 13399-1;
— the file format for data exchange derived from the model and defined in ISO 10303-21;
— the data dictionary defined in the ISO 13584 series.
The ISO 13399 series is intended for use by, among others, tool producers and vendors, manufacturers,
and developers of manufacturing software. ISO 13399 provides a common structure for exchanging
data about cutting tools with defined cutting edges. ISO 13399 is intended to provide for, or improve,
several manufacturing activities, including
— the integration and sharing of data for cutting tools and assemblies between different stages for the
manufacturing cycle and between different software applications,
vi © ISO 2014 – All rights reserved
— the direct import of data from cutting tool suppliers into a customer’s database, and
— the management of cutting tool information from multiple sources and for multiple applications.
Different companies use different business models that determine their need for the communication of
information about their products. For example, one cutting tool manufacturer could regrind its customers’
tools while another could allow its customers to do the regrinding and provide the information to enable
them to do so. Therefore, the two cutting tool manufacturers could have a different set of cutting tool
properties to communicate using the information model and dictionaries provided in ISO 13399.
ISO 13399 defines only the information that could be communicated, but does not specify what
information shall be communicated.
Figure 1 — Possible assemblies of components of a cutting tool
Since the content of those dictionaries evolves according to industrial innovations and constant
improvement of technology in cutting tools, a Maintenance Agency has been established for the purposes
of
— correcting errors in the entries of existing classes and properties,
— adding new properties to existing classes,
— adding new classes and their properties,
— managing the status of those properties and classes, and
— migrating the dictionary to subsequent editions of ISO 13399 (all parts).
The secretariat of this Maintenance Agency has been assigned to:
Union de Normalisation de la Mécanique
F-92038 Paris La Défense CEDEX
France
by the ISO Technical Management Board.
The website of the Maintenance Agency is available at: http://www.unm.fr/main/core.php?pag_id=135
The reference dictionaries are available in the form of EXPRESS files on the website of the Maintenance
Agency. These files are considered complementary to this part of ISO 13399; they can be freely
downloaded and used for cutting tool data representation and exchange.
The following permission notice and disclaimer shall be included in all copies of this EXPRESS schema
(“the Schema”), and derivations of the Schema:
Permission is hereby granted, free of charge in perpetuity, to any person obtaining a copy of the Schema,
to use, copy, modify, merge and distribute free of charge, copies of the Schema for the purposes of
developing, implementing, installing and using software based on the Schema, and to permit persons to
whom the Schema is furnished to do so, subject to the following conditions:
THE SCHEMA IS PROVIDED “AS IS”, WITHOUT WARRANTY OF ANY KIND, EXPRESSED OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A
PARTICULAR PURPOSE AND NON-INFRINGEMENT. IN NO EVENT SHALL ISO, OR ANY OTHER LICENSOR
THAT GRANTS THE RIGHT UNDER THE ABOVE PERMISSION TO USE THE SCHEMA, BE LIABLE FOR
ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR
OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SCHEMA OR THE USE OR OTHER
DEALINGS IN THE SCHEMA.
In addition, any modified copy of the Schema shall include the following notice:
THIS SCHEMA HAS BEEN MODIFIED FROM THE SCHEMA DEFINED IN ISO 13399, AND SHOULD
NOT BE INTERPRETED AS COMPLYING WITH THAT INTERNATIONAL STANDARD.
viii © ISO 2014 – All rights reserved
TECHNICAL SPECIFICATION ISO/TS 13399-2:2014(E)
Cutting tool data representation and exchange —
Part 2:
Reference dictionary for the cutting items
1 Scope
This part of ISO 13399 specifies a reference dictionary for cutting items, together with their descriptive
properties and domains of values.
This part of ISO 13399 specifies a reference dictionary containing:
— definitions and identifications of the classes of cutting items and their features, with an associated
classification scheme;
— definitions and identifications of the data element types that represent the properties of cutting
items and their features;
— definitions and identifications of domains of values for describing the above-mentioned data element
types.
Each class, property, or domain of values of this application domain constitutes an entry of the reference
dictionary defined in this part of ISO 13399. It is associated with a computer-sensible and human-
readable definition and with a computer-sensible identification. Identification of a dictionary entry
allows unambiguous reference to it from any application that implements the information model defined
in ISO 13399-1.
Definitions and identifications of dictionary entries are defined by means of standard data that consist
of instances of the EXPRESS entity data types defined in the common dictionary schema, resulting from
a joint effort between ISO/TC 184/SC 4 and IEC SC 3D, and in its extensions defined in ISO 13584-24 and
ISO 13584-25.
The following are within the scope of this part of ISO 13399:
— standard data that represent the various classes of cutting items and cutting item features;
— standard data that represent the various properties of cutting items and cutting item features;
— standard data that represent domains of values used for properties of cutting items and cutting
item features;
— definitions of reference systems for cutting items and their properties;
— one implementation method by which the standard data defined in this part of ISO 13399 can be
exchanged.
NOTE 1 The implementation method by which the standard data defined in this part of ISO 13399 can be
exchanged is specified in ISO 10303-21.
The following are outside the scope of this part of ISO 13399:
— applications where these standard data can be stored or referenced;
— implementation methods other than the one defined in this part of ISO 13399 by which the standard
data can be exchanged and referenced;
— information model for cutting tools;
— definitions of classes and properties for tool items;
— definitions of classes and properties for adaptive items;
— definitions of classes and properties for assembly items and auxiliary items.
NOTE 2 The information model for cutting tools is defined in ISO 13399-1.
NOTE 3 The definitions of classes and properties for tool items, adaptive items, assembly items, and auxiliary
items are provided in ISO/TS 13399-3, ISO/TS 13399-4, and ISO/TS 13399-5, respectively.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 1832, Indexable inserts for cutting tools — Designation
ISO 3002-1, Basic quantities in cutting and grinding — Part 1: Geometry of the active part of cutting tools —
General terms, reference systems, tool and working angles, chip breakers
ISO/TS 13399-100:2008, Cutting tool data representation and exchange — Part 100: Definitions, principles
and methods for reference dictionaries
ISO 13584-1:2001, Industrial automation systems and integration — Parts library — Part 1: Overview and
fundamental principles
ISO/IEC 8824-1, Information technology — Abstract Syntax Notation One (ASN.1): Specification of basic
notation — Part 1
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO/TS 13399-100 (structure and
contents of the dictionary) and the following apply.
NOTE The main collection of the terms and their definitions in the reference dictionary is provided in
Annexes B to D.
3.1
applicable property
property that is defined for some family of items and that shall apply to any member of this family
[SOURCE: ISO 13584-24:2003]
3.2
basic semantic unit
entity that provides an absolute and universally unique identification of a certain object of the application
domain that is represented as a dictionary element
[SOURCE: ISO 13584-42:2010, 3.4]
3.3
chip
material removed from a workpiece by a cutting process
2 © ISO 2014 – All rights reserved
3.4
cutting tool
device or assembly of items for removing material from a workpiece through a shearing action at the
defined cutting edge or edges of the device
[SOURCE: ISO 13399-1:2006, 3.1]
Note 1 to entry: A cutting tool could be an assembly of one or more adaptive items, a tool item, and several cutting
items on a tool item. See Figure 1.
3.5
data
representation of information in a formal manner suitable for communication, interpretation, or
processing by human beings or computers
[SOURCE: ISO 10303-1:1994, 3.2.14]
3.6
data element type
unit of data for which the identification, description, and value representation have been specified
[SOURCE: ISO 13584-42:2010, 3.13]
3.7
data exchange
storing, accessing, transferring, and archiving of data
[SOURCE: ISO 10303-1:1994, 3.2.15]
3.8
data type
domain of values
[SOURCE: ISO 10303-11:2004, 3.3.5]
3.9
dictionary
table consisting of a series of entries with one meaning corresponding to each entry in the dictionary
and one dictionary entry identifying a single meaning
[SOURCE: ISO 13584-511:2006, 3.1.9]
Note 1 to entry: In the ISO 13399 series, a dictionary is a formal and computer-sensible representation of an
ontology.
3.10
entity
class of information defined by its attributes which establishes a domain of values defined by common
attributes and constraints
3.11
entity data type
representation of an entity
3.12
entity instance
named unit of data that represents a unit of information within the class defined by an entity
Note 1 to entry: An entity instance is a member of the domain established by an entity data type.
3.13
family of products
set of products represented by the same characterization class
[SOURCE: ISO 13584-42:2010, 3.16]
3.14
implementation method
means for computers to exchange data
3.15
information
facts, concepts, or instructions
[SOURCE: ISO 10303-1:1994, 3.2.20]
3.16
information model
formal model of a bounded set of facts, concepts, or instructions to meet a specific requirement
[SOURCE: ISO 10303-1:1994, 3.2.21]
3.17
irregular insert
replaceable cutting item that cannot be described by a regular geometric shape
3.18
machined surface
desired surface produced by the action of the cutting tool
[SOURCE: ISO 3002-1:1982, 3.1.2]
3.19
ontology
explicit and consensual specification of concepts of an application domain independent of any use of
these concepts
[SOURCE: ISO 13584-511:2006, 3.1.20]
Note 1 to entry: In the ISO 13399 series, a dictionary is the formal and computer-sensible representation of
ontology.
3.20
property
defined parameter suitable for the description and differentiation of products
[SOURCE: ISO 13584-42:2010, 3.37]
3.21
regular insert
replaceable cutting item that can be described by a regular geometric shape
3.22
transient surface
part of the surface which is formed on the workpiece by the cutting edge and removed during the
following cutting stroke, during the following revolution of the tool or workpiece, or by the following
cutting edge
[SOURCE: ISO 3002-1:1982, 3.1.3]
4 © ISO 2014 – All rights reserved
3.23
visible property
property that has a definition meaningful in the scope of a given characterization class, but that does not
necessarily apply to the various products belonging to this class
[SOURCE: ISO 13584-42:2010, 3.46]
3.24
workpiece
object on which a cutting action is performed
3.25
work surface
surface on the workpiece that is to be removed by machining
[SOURCE: ISO 3002-1:1982, 3.1.1]
4 Abbreviated terms
For the purposes of this document, the following abbreviated terms apply.
BSU basic semantic unit
DET data element type
5 Representation of the ontological concepts as dictionary entries
5.1 General
A concept in the ontology is identified by a name in lower-case characters. The name of a class that
represents the concept in the dictionary is identified by bold, lower-case letters with multiple words
joined by an underscore character.
EXAMPLE cutting item type is the name of a concept in the ontology. cutting_item_type is the identifier of
the class in the dictionary that represents the concept.
Cutting items are represented by two main classes: cutting_item_feature and cutting_item_type. The
structure of the classification is provided in Annex B. The definitions of the cutting item classes are
provided in Annex C.
5.2 cutting_item_feature
Characteristic of a cutting item that cannot exist independently of the cutting item.
cutting_item_feature has the following subclasses:
— chip_breaker;
— cutting_corner;
— cutting_edge;
— cutting_item_coating;
— cutting_item_material;
— cutting_item_profile;
— fixing_hole;
— flank;
— gauge_circle;
— inscribed_circle.
5.2.1 chip_breaker
Modification of the face of a cutting item to control or break the chip.
NOTE A chip breaker is either an integral groove or an obstruction attached to the face.
5.2.2 cutting_corner
Transition between two cutting edges.
cutting_corner has the following subclasses:
— chamfered_corner;
— rounded_corner.
5.2.3 cutting_edge
Junction between two surfaces that performs the cutting operation.
cutting_edge has the following subclasses:
— cutting_edge_conditioned;
— cutting_edge_interrupted;
— cutting_edge_major;
— cutting_edge_minor;
— wiper_edge.
5.2.4 cutting_item_coating
Additional material deposited on the surface of a cutting item.
NOTE A cutting item coating can consist of layers of several materials.
5.2.5 cutting_item_material
Substance from which a cutting item is made.
5.2.6 cutting_item_profile
Shape traced out by the cutting edges of a cutting item.
cutting_item_profile has the following subclasses:
— ball_nosed_profile;
— drilling_profile;
— grooving_parting profile;
— threading_profile.
6 © ISO 2014 – All rights reserved
5.2.7 fixing_hole
Hole through the body of a replaceable cutting item that is used for attaching the cutting item to a tool
item.
5.2.8 flank
Surface or surfaces of a cutting item that pass over the transient surface of the workpiece.
flank has the following subclasses:
— flank_major;
— flank_minor;
— flank_wiper_edge.
5.2.9 gauge_circle
Circle established by a measurement device on a cutting item that does not have an inscribed circle.
5.2.9.1 inscribed_circle
Circle to which all edges of an equilateral and round regular insert are tangential.
5.3 cutting_item_type
Family of items that can be held by a tool item or be part of a solid tool.
NOTE The cutting item is the part of the cutting tool that is in contact with the workpiece during the cutting
operation.
REMARKS The names of items in this class are not intended to refer to the use of the item in a
particular cutting operation.
cutting_item_type has the following simple families of items as subclasses:
— equilateral_equiangular;
— equilateral_nonequiangular;
— non replaceable_cutting_item;
— nonequilateral_equiangular;
— nonequilateral_nonequiangular;
— round_insert;
— specific_profile_insert.
5.3.1 equilateral_equiangular
Type of cutting item of regular geometric shape with sides of equal length and equal included angles.
NOTE The class contains inserts with the ISO shape codes H, O, P, S, and T.
equilateral_equiangular has the following items as subclasses:
— hexagonal_insert;
— octagonal_insert;
— pentagonal_insert;
— square_insert;
— triangular_insert.
5.3.2 equilateral_nonequiangular
Type of cutting item of regular geometric shape with sides of equal length and non-equal included angles.
NOTE The class contains inserts with the ISO shape codes C, D, E, M, and V for rhombic inserts and W for
trigon inserts.
equilateral_nonequiangular has the following items as subclasses:
— rhombic_insert;
— trigon_insert.
5.3.3 non_replaceable_cutting_item
Cutting item that is permanently fixed to, or part of, a tool item.
5.3.4 nonequilateral_equiangular
Type of cutting item of regular geometric shape with sides of non-equal length and equal included angles.
NOTE The class contains inserts with the ISO shape code L.
nonequilateral_equiangular has the following item as a subclass:
— rectangular_insert.
5.3.5 nonequilateral_nonequiangular
Type of cutting item of regular geometric shape with sides of non-equal length and non-equal included
angles.
NOTE The class contains inserts with the ISO shape codes A, B, and K.
nonequilateral_nonequiangular has the following items as subclasses:
— parallelogram_insert.
5.3.6 round_insert
Type of cutting item with circular cutting edges.
NOTE This class contains inserts with the ISO shape code R.
5.3.7 specific_profile_insert
Type of cutting item that possesses a defined profile shape.
NOTE A synonymous name is irregular_insert.
8 © ISO 2014 – All rights reserved
5.4 Reference systems for cutting items
Reference systems are geometrical coordinate axes with planes and locations on these axes that allow
the definition of properties of cutting items and other components of a cutting tool. Reference systems
are illustrated in Annex G.
NOTE The convention for all the reference systems is the tool-in-hand system (ISO 3002-1:1982).
The classes of reference systems for cutting items are as follows:
— primary_coordinate_system;
— irregular_insert_position;
— mirror_plane;
— regular_insert_position;
— xy_plane;
— xz_plane;
— yz_plane.
5.4.1 primary_coordinate_system
The primary_coordinate_system is a right-handed, rectangular Cartesian system in three-dimensional
space with three principal axes labelled X, Y, and Z.
5.4.2 irregular_insert_position
An irregular insert is located on the primary coordinate system in the XY quadrant with the cutting
edges in the xy-plane, the cutting profile pointing in the negative Y direction, the forward extremity of
the cutting profile on the positive x-axis, and the side extremity of the insert on the y-axis.
NOTE The definition applies to right-hand inserts. The position of left-hand inserts is as mirrored through
the yz-plane.
5.4.3 mirror_plane
The mirror_plane is the yz-plane in the primary coordinate system.
5.4.4 regular_insert_position
A regular insert is located on the primary coordinate system in the XY quadrant with the cutting edges
on the xy-plane, the major cutting edge on the positive x-axis, and the theoretical sharp point of the
insert on the y-axis.
NOTE The definition applies to right-hand inserts. The position of left-hand inserts is as mirrored through
the yz-plane.
REMARKS The positions of right-hand and left-hand regular inserts are illustrated in Figure G.13.
5.4.5 xy_plane
The xy_plane is the plane in the primary coordinate system that contains the X and Y axes with the
normal of the plane in the positive Z direction.
5.4.6 xz_plane
The xz_plane is the plane in the primary coordinate system that contains the X and Z axes with the
normal of the plane in the positive Y direction.
5.4.7 yz_plane
The yz_plane is the plane in the primary coordinate system that contains the Y and Z axes with the
normal of the plane in the positive X direction.
6 Properties for cutting item features and cutting item types
The properties of cutting item types and cutting item features are defined in Annex D, where the
association of a property with a class is specified. In the compilation of the dictionary, all properties are
visible properties at the root class of the dictionary and are made applicable properties at the class level
where they apply. The names of properties that can be applicable for cutting item features and cutting
item types, with their identification codes (BSU), are shown in Table 1. The order of names in the table
should be read in rows from left to right.
NOTE The BSU can be made unique by the addition of the supplier of the dictionary as a prefix to the
identification code.
EXAMPLE The unique BSU for chip_breaker_face_count would be: 0112/1///13399__2–71CE7A85CC4F9 for
version two of the dictionary.
Table 1 — Names of properties for cutting items
Property name Identification code (BSU)
chamfer corner property 72550DF97C965
chip breaker face count 71CE7A85CC4F9
chip breaker manufacturers designation 71CE7A86A4264
chip breaker property 71CED0217FA18
chip breaker width 71CE7A870948A
chisel edge angle 71EAC82B2A50E
chisel edge length 71EAC82ADE5EA
clearance angle major 71DD70308D3E3
clearance angle minor 71DD7030E0A00
clearance angle wiper edge 71DD7031A98E9
coating property 71DD703B84298
coolant exit entry code 71CF2985DCED3
coolant exit style code 71CF2985FC5FC
corner chamfer angle 71DD6C88F9210
corner chamfer length 71DD6C895C25B
corner chamfer width 71DD6C89A120F
corner count 71CEAE9B67E4C
corner identity 71DD6C8802580
corner radius 71DD6C8ACA503
cutting depth maximum 71CEAEBD5A66A
cutting edge angle major 71CE7AA02C1CC
cutting edge angle major left hand 71CE7AA3440B4
10 © ISO 2014 – All rights reserved
Table 1 (continued)
Property name Identification code (BSU)
cutting edge angle major right hand 71CE7AA78C2F0
cutting edge condition code 71DD6C90953D8
cutting edge count 71CEAE9B489F4
cutting edge curvature 71DD6C950E7CC
cutting edge effective length 71DD6C958C615
cutting edge identity 71DD6C8B86265
cutting edge length 71DD6C95DA49B
cutting point translation X-direction 71FD1E2EDD973
cutting point translation Y-direction 71FD1E2F66B38
cutting width 71CEAEBE2B825
depth of cut maximum 71D07576C0558
face land angle 71DD6C9332D2C
face land size code 71DD6C9371B86
face land width 71DD6C9394F40
fixing hole diameter 71CE7A968C8FE
fixing hole property 71D1C829BC044
flank identity 71DD70158265C
fluted land width 71EAC8210DF36
gauge circle property 72550A75A58F9
gauge diameter 71EBC1E1074AB
gauge distance 72550A78BC664
grind style code 72550E3BD998C
hand 71CF29872F0AB
inscribed circle diameter 71CE7A96D9F7D
inscribed circle property 71D1C82A5036D
insert body width 71CE7A9751A90
insert cutting diameter 71CF30F02C968
insert diameter 71D20799C721A
insert hand 71CE7A979F41C
insert included angle 71CE7A96BC122
insert index count 71CE7AA1998FF
insert interface code 71CE7A9936610
insert length 71CE7A9DFA23A
insert mounting style code 71CE7A97711B8
insert rake angle 71CE7A9EDACA1
insert seat size code 71CEAEBF2A69F
insert shape code 71CE7A9F0C79F
insert thickness 71CE7A9F5308C
insert thickness total 72550E143C993
insert width 71CE7A9FB11C3
interrupted edge property 71DD701175021
Table 1 (continued)
Property name Identification code (BSU)
m-dimension 71CE7AA0972DB
m2-dimension 71CE7AA05C819
overall length minimum 71EBC1E8857BE
point angle 71DCCC4FEF366
point length 71DCCFD064042
profile angle left hand 71CEAEBEAB020
profile angle right hand 71CEAEBED837E
profile distance ex 71CEAEBFEF1B4
profile distance ey 71CEAEC0139BB
profile included angle 71CEAEBF0C234
profile radius 71E019EBAE1B1
profile style code 71CEAEBDE5798
relief angle 71DD9D00193A7
relief angle left hand 71CE7E6520B87
relief angle right hand 71CE7E6569AB5
rounded corner property 71DD7011A3D86
taper gradient 71CEAEC02FEBD
taper thread count 71DF154901E44
thread form type 71D1A69F60053
thread hand 71E033FCBB61C
thread height actual 71DF5BE65F86F
thread height difference 71DF5BE617131
thread height theoretical 71DF5BE5BCEBE
thread pitch 71CEAEC08D4B0
thread pitch maximum 71D1A6A283836
thread pitch minimum 71D1A6A247E1F
thread profile type 71CEAEC114603
thread tolerance class 71DF153FA5F85
thread type 71D1A6A16E6ED
threading length 72550E426D771
threads per inch 71D1A6AAC8707
threads per inch maximum 71D1A6AB8F739
threads per inch minimum 71D1A6AB6FB19
tipped cutting edge code 71CE7AA1E3D75
tolerance class insert 71CE7AA215888
tooth count 71CEAEBF8A68E
weight of item 71CED03C97AAB
wiper edge length 71CE7AA249F88
wiper edge property 71CED022114EC
wiper edge radius 71CE7AA2E50BE
12 © ISO 2014 – All rights reserved
Annex A
(normative)
Information object registration
A.1 Document identification
In order to provide for unambiguous identification of an information object in an open system, the object
identifier:
{iso technical specification 13399 part (2) version (2)}
is assigned to this part of ISO 13399. The meaning of this value is defined in ISO/IEC 8824-1 and is
described in ISO 13584-1.
A.2 Dictionary identification
The dictionary defined in this part of ISO 13399 is assigned the object identifier:
{iso technical specification 13399 part (2) version (2) object (2) cutting items (2)}
Annex B
(informative)
Classification tables
Table B.1 shows the classification structure of the generic families in the dictionary with an expanded
structure for the classes of cutting items feature and cutting item type. The purpose of the table is to
show the relationships between the classes of cutting items and the other classes in the ISO 13399 series.
NOTE Annex C contains the definition of all the classes that are relevant to cutting items and definitions
of those classes of reference systems that are used in the definition of the properties of cutting item types and
cutting item features.
Table B.1
Classification structure Parent BSU
cutting tool library Root 71CE7A72B6DA7
adaptive item type 71CE7A72B6DA7 71EAD37F18F34
adjustment 71CE7A72B6DA7 71ED884159C90
assembly item type 71CE7A72B6DA7 71CE7A795C05C
bolt hole circle 71CE7A72B6DA7 71E02520881F1
connection interface fea-
ture 71CE7A72B6DA7 71DF8C37D9115
coolant supply 71CE7A72B6DA7 71DF8C3C065EB
cutting item feature 71CE7A72B6DA7 71DD6C82F72DA
chip breaker 71DD6C82F72DA 71DD6C870BCCA
cutting corner 71DD6C82F72DA 71DD6C87BB5E1
71DD6C87BB5E1 71DD6C884C4BD
chamfered corner 71DD6C87BB5E1 71DD6C8A9985E
rounded corner 71DD6C82F72DA 71DD6C8B42A9E
cutting edge 71DD6C8B42A9E 71DD6C8C4F46C
cutting edge condi-
tion 71DD6C8B42A9E 71DD6C93E8F02
cutting edge inter-
rupted 71DD6C8B42A9E 71DD6C9466F30
cutting edge major 71DD6C8B42A9E 71DD6C961D7FE
cutting edge minor 71DD6C8B42A9E 71DD6C9A21689
wiper edge 71DD6C82F72DA 71DD9D01038CF
cutting item coating 71DD6C82F72DA 71DD703BE6B82
cutting item material 71DD6C82F72DA 71DD70030304C
cutting item profile 71DD70030304C 71DD700BC8BE2
ball nosed profile 71DD70030304C 71DD700BE1D04
drilling profile 71DD70030304C 71DD700BFD9B9
grooving parting
profile 71DD70030304C 71DD700C151B5
14 © ISO 2014 – All rights reserved
Table B.1
Classification structure Parent BSU
threading profile 71DD6C82F72DA 71DD7014BF2A1
fixing hole 71DD6C82F72DA 71DD70155A4B1
flank 71DD70155A4B1 71DD7015F073B
flank major 71DD70155A4B1 71DD701618C71
flank minor 71DD70155A4B1 71DD70163AA42
flank wiper edge 71DD6C82F72DA 72550A75A58F9
gauge circle 71DD6C82F72DA 71DD7032B51CD
inscribed circle 71CE7A72B6DA7 71D1AA6C8FC75
drilling insert 71D1AA6C8FC75 72550E1361C6C
equilateral equiangular 71D1AA6C8FC75 71D1AA486FF89
hexagonal insert 71D1AA486FF89 71DD68D7A8E5F
octagonal insert 71D1AA486FF89 71DD68D7CB4FA
pentagonal insert 71D1AA486FF89 71DD68D80B094
square insert 71D1AA486FF89 71DD68D829217
triangular insert 71D1AA486FF89 71DD68D8446CE
equilateral nonequiangular 71D1AA6C8FC75 71D1AE11B8B77
rhombic insert 71D1AE11B8B77 71DD68D301C30
trigon insert 71D1AE11B8B77 71DD68D73218C
non replaceable cutting
item 71D1AA6C8FC75 7224CCDD587CF
nonequilateral equiangular 71D1AA6C8FC75 71D1AE120D96E
rectangular insert 71D1AE120D96E 71DD68D91938A
nonequilateral nonequian-
gular 71D1AA6C8FC75 71D1AA489FD6E
parallelogram insert 71D1AA489FD6E 71DD68D966F52
round insert 71D1AA6C8FC75 71D1AA6635E76
specific profile insert 71D1AA6C8FC75 71DDA089C8D1E
cutting operation 71CE7A72B6DA7 71DFF83D21D50
cutting tool 71CE7A72B6DA7 71CE7A7A5038B
flange 71CE7A72B6DA7 71EC5A767182E
keyway 71CE7A72B6DA7 71DF5C026BCE7
locking mechanism 71CE7A72B6DA7 71EBAB85BB5FA
reference system 71CE7A72B6DA7 71CF2968F7A9E
runout axial 71CE7A72B6DA7 71EDD2B84143C
runout radial 71CE7A72B6DA7 71EDD2B858274
tool item feature 71CE7A72B6DA7 71DD70376771D
tool item type 71CE7A72B6DA7 71E01A004C775
tool thread external
...
SPÉCIFICATION ISO/TS
TECHNIQUE 13399-2
Deuxième édition
2014-02-15
Représentation et échange des
données relatives aux outils
coupants —
Partie 2:
Dictionnaire de référence pour les
éléments coupants
Cutting tool data representation and exchange —
Part 2: Reference dictionary for the cutting items
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Termes abrégés . 5
5 Représentation de concepts ontologiques comme entrées de dictionnaire .5
5.1 Généralités . 5
5.2 fonction_d’un_élément_coupant. 5
5.2.1 brise_copeaux . 6
5.2.2 pointe_de_coupe . 6
5.2.3 arête_de_coupe . 6
5.2.4 revêtement_d’élément_coupant . 6
5.2.5 matériau_d’un_élément_coupant . 6
5.2.6 profil_d’un_élément_coupant . 6
5.2.7 trou_de_fixation . 7
5.2.8 face_de_dépouille . 7
5.2.9 cercle_réel . 7
5.3 type_d’élément_coupant . 7
5.3.1 équilatéral_équiangulaire. 7
5.3.2 équilatéral_non_équiangulaire. 8
5.3.3 élément_coupant_non_amovible . 8
5.3.4 non_équilatéral_équiangulaire. 8
5.3.5 non_équilatéral_non_équiangulaire . 8
5.3.6 plaquette_ronde . 8
5.3.7 plaquette_de_profil_spécifique . 9
5.4 Systèmes de référence des éléments coupants . 9
5.4.1 système_de_coordonnées_principal . 9
5.4.2 position_d’une_plaquette_irrégulière . 9
5.4.3 plan_miroir. 9
5.4.4 position_d’une_plaquette_régulière . 9
5.4.5 plan_xy .10
5.4.6 plan_xz .10
5.4.7 plan_yz .10
6 Propriétés des fonctions d’un élément coupant et des types d’éléments coupants .10
Annexe A (normative) Enregistrement d’un objet d’information .13
Annexe B (informative) Tableaux de classification .14
Annexe C (informative) Définitions des classes .17
Annexe D (informative) Définitions des propriétés d’un élément coupant .34
Annexe E (informative) Illustrations des propriétés .76
Annexe F (informative) Illustrations des profils de plaquettes irrégulières et des propriétés .87
Annexe G (informative) Illustrations des positions de référence pour les éléments coupants .95
Bibliographie .100
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html
Le comité responsable du présent document est l’ISO/TC 29, Petit outillage.
Cette deuxième édition annule et remplace la première édition (ISO/TS 13399-2:2005), qui a fait l’objet
d’une révision technique.
L’ISO 13399 comprend les parties suivantes, ayant pour titre général, Représentation et échange des
données relatives aux outils coupants:
— Partie 1: Vue d’ensemble, principes fondamentaux et modèle général d’informations
— Partie 2: Dictionnaire de référence pour les éléments coupants [Spécification technique]
— Partie 3: Dictionnaire de référence pour les éléments relatifs aux outils [Spécification technique]
— Partie 4: Dictionnaire de référence pour les éléments relatifs aux attachements [Spécification technique]
— Partie 5: Dictionnaire de référence de termes pour les éléments d’assemblage [Spécification technique]
— Partie 50: Dictionnaire de référence pour les systèmes de coordonnées et les concepts communs
[Spécification technique]
— Partie 60: Dictionnaire de référence pour les systèmes de connexion [Spécification technique]
— Partie 100: Définitions, principes et méthodes pour les dictionnaires de référence [Spécification
technique]
— Partie 150: Lignes directrices d’utilisation [Spécification technique]
iv © ISO 2014 – Tous droits réservés
— Partie 301: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
tarauds, tarauds à refouler et filières de filetage [Spécification technique]
— Partie 302: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
forets monoblocs et des outils de lamage [Spécification technique]
Les parties suivantes sont prévues:
— Partie 51: Système de désignation des solutions outils coupants des clients
— Partie 80: Création et échange de modèles 3D — Vue d’ensemble et principe [Spécification technique]
— Partie 201: Création et échange de modèles 3D — Plaquettes [Spécification technique]
— Partie 202: Création et échange de modèles 3D — Plaquettes irrégulières [Spécification technique]
— Partie 203: Création et échange de modèles 3D — Plaquettes amovibles pour forets [Spécification
technique]
— Partie 204: Création et échange de modèles 3D — Plaquettes d’alésage [Spécification technique]
— Partie 303: Création et échange de modèles 3D — Fraises cylindriques 2 tailles monobloc [Spécification
technique]
— Partie 304: Création et échange de modèles 3D — Fraises monobloc à trou de fixation [Spécification
technique]
— Partie 307: Création et échange de modèles 3D — Fraises cylindriques 2 tailles à plaquettes amovibles
[Spécification technique]
— Partie 308: Création et échange de modèles 3D — Fraises à trou de fixation et plaquettes [Spécification
technique]
— Partie 309: Création et échange de modèles 3D — Porte‑outils à plaquettes amovibles [Spécification
technique]
— Partie 311: Création et échange de modèles 3D — Tarauds monobloc [Spécification technique]
— Partie 312: Création et échange de modèles 3D — Alésoirs à plaquettes amovibles [Spécification
technique]
— Partie 401: Création et échange de modèles 3D — Éléments relatifs aux attachements d’extension et de
réduction [Spécification technique]
— Partie 405: Création et échange de modèles 3D — Pinces de serrage [Spécification technique]
Introduction
La présente partie de l’ISO 13399 définit les termes, les propriétés, et les définitions des parties
d’un outil coupant permettant d’enlever de la matière sur une pièce. Les éléments coupants incluent
les plaquettes amovibles, les lames brasées, et les parties coupantes d’outils monoblocs. L’objectif de
la présente partie de l’ISO 13399 est de fournir un dictionnaire de référence à utiliser avec le modèle
général d’information défini dans l’ISO 13399-1.
Un outil coupant à arêtes de coupe définies est utilisé sur une machine pour enlever de la matière sur
une pièce par une action de coupe au niveau des arêtes de coupe de l’outil. Les données relatives aux
outils coupants qui peuvent être décrites dans l’ISO 13399 (toutes les parties) incluent, mais n’y sont pas
limitées, tout ce qui se situe entre la pièce et la machine-outil. Les informations concernant les plaquettes
(par exemple, des éléments coupants amovibles de forme régulière ou irrégulière), les outils monoblocs
(par exemple, des forets monoblocs et des fraises cylindriques 2 tailles monoblocs), les outils assemblés
(par exemple, des barres d’alésage, des forets et des fraises à plaquettes amovibles), les attachements
(par exemple, des mandrins porte-fraise et des mandrins porte-foret), les accessoires (par exemples,
des cales, des vis et des brides), et leurs relations peuvent être indiquées dans l’ISO 13399 (toutes les
parties). Les assemblages possibles des composants d’un outil coupant sont illustrés à la Figure 1.
L’objectif de l’ISO 13399 (toutes les parties) est de fournir les moyens de représenter les informations
décrivant les outils coupants sous une forme informatisable indépendante d’un système informatique
particulier. Cette représentation facilitera le traitement et les échanges de données relatives aux outils
coupants par et entre les différents logiciels et plates-formes informatiques, et permettra l’application
de ces données dans la planification de la production, les opérations de coupe et l’approvisionnement en
outils. La nature de cette description la rend adaptée, non seulement pour l’échange de fichiers neutres
mais également en tant que base pour la mise en œuvre et le partage de bases de données produits
et pour l’archivage. Les méthodes utilisées pour ces représentations sont celles développées par
l’ISO/TC 184/SC 4, pour la représentation de données produits en utilisant des modèles d’informations
normalisés et des dictionnaires de référence.
Un modèle d’information est une spécification formelle de types de concepts, de faits et de processus
qui, ensemble, décrivent la partie du monde réel à laquelle on s’intéresse et qui fournissent un ensemble
explicite de règles d’interprétation. L’information est la connaissance des concepts, des faits, et/ou
des processus. Les données sont des symboles ou des fonctions qui représentent l’information en vue
de son traitement. Les données sont interprétées pour en extraire les informations en appliquant
des règles expliquant comment il convient de procéder et un dictionnaire pour définir les termes
qui identifient les données. Dans un processus de communication, chacun est tenu d’utiliser le même
modèle d’information, le même ensemble de règles explicites et le même dictionnaire pour éviter
les malentendus. Si un modèle d’information et son dictionnaire sont écrits sous forme de langage
informatique, alors ils présentent l’avantage supplémentaire de pouvoir être traités informatiquement.
Un modèle d’information technique est donc une spécification pour les données qui définit la
signification d’une donnée dans un contexte technique particulier. Il convient de développer un
modèle selon des méthodes formelles pour s’assurer qu’il correspond aux besoins de la situation qu’il
représente. Un modèle d’information technique définit les objets d’information qui représentent les
concepts dans une application technique, les attributs des objets et leurs relations, et les contraintes qui
ajoutent d’autres significations. Un modèle d’information est un concept abstrait qui peut être utilisé
de manière répétitive pour un exemple de situation du monde réel qu’il représente. Une instance du
modèle est générée lorsqu’il est constitué des éléments de données et de leurs valeurs relatives à une
situation et un exemple particulier.
La présente partie de l’ISO 13399 utilise les Normes internationales suivante élaborées par
l’ISO/TC 184/SC 4:
— la langage EXPRESS défini dans l’ISO 10303-11 pour définir le modèle d’information dans
l’ISO 13399-1;
— le format de fichier d’échange de données, dérivé du modèle et défini dans l’ISO 10303-21;
vi © ISO 2014 – Tous droits réservés
— le dictionnaire de données défini dans la série ISO 13584.
La série ISO 13399 est destinée à être utilisée, entre autre, par les producteurs et vendeurs d’outils,
les fabricants et développeurs de logiciels industriels. L’ISO 13399 fournit une structure commune
pour l’échange de données relatives aux outils à arêtes de coupe définies. L’ISO 13399 est destinées à
améliorer ou à répondre aux besoins de diverses activités industrielles, notamment:
— l’intégration et le partage de données relatives aux outils coupants et aux assemblages entre
différentes étapes du cycle de fabrication et entre les différentes applications logicielles,
— l’importation directe de données des fournisseurs d’outils coupants dans la base de données du
client, et
— la gestion d’informations sur les outils coupants par de multiples sources et pour de multiples
applications.
Différentes entreprises utilisent différents modèles d’entreprise qui correspondent à leurs besoins de
communiquer des informations concernant leurs produits. Par exemple, un fabricant d’outils coupants
peut réaffuter les outils de ses clients tandis qu’un autre peut permettre à ses clients de procéder au
réaffûtage en leur fournissant les informations nécessaires. Par conséquent, les deux fabricants d’outils
coupants peuvent définir un ensemble différent de propriétés d’outils coupants à communiquer en
utilisant le modèle d’information et les dictionnaires fournis par l’ISO 13399.
L’ISO 13399 définit uniquement les informations pouvant être communiquées, mais ne spécifie pas
quelles informations doivent l’être.
Assemblies Assemblages
Workpiece side Côté pièce
Machine side Côté machine
Cutting item Élément coupant
Tool item Outil
Adaptive item Attachement
Cutting tool Outil coupant
Figure 1 — Assemblages possibles d’accessoires d’un outil coupant
Étant donné que le contenu de ces dictionnaires évolue en fonction des innovations industrielles et de
l’amélioration constante de la technologie en matière d’outils coupants, une Agence de maintenance a
été créée dans le but de:
— corriger les erreurs dans les entrées des classes et propriétés existantes,
— ajouter de nouvelles propriétés aux classes existantes,
— ajouter de nouvelles classes et leurs propriétés,
— gérer le statut de ces propriétés et de ces classes, et
— insérer le dictionnaire dans les éditions ultérieures de l’ISO 13399 (toutes les parties).
Le secrétariat de cette Agence de maintenance a été confié à:
Union de Normalisation de la Mécanique
F-92038 Paris La Défense CEDEX
France
par le Bureau de gestion technique de l’ISO.
viii © ISO 2014 – Tous droits réservés
Le site internet de l’Agence de maintenance est disponible sur:
http://www.unm.fr/main/core.php?pag_id=135
Les dictionnaires de références sont disponibles sous forme de fichiers EXPRESS sur le site internet
de l’Agence de maintenance. Ces fichiers sont considérés comme étant complémentaires à la présente
partie de l’ISO 13399; ils peuvent être téléchargés gratuitement et utilisés pour la représentation et
l’échange de données relatives aux outils coupants.
L’avis d’autorisation et la clause non-responsabilité suivants seront inclus dans toutes les exemplaires
de ce schéma EXPRESS (ci-après «le Schéma») et dérivés y afférant:
Toute personne en possession d’un exemplaire du Schéma est autorisée par la présente, à titre gratuit et
à vie, à utiliser, reproduire, modifier, fusionner et distribuer gratuitement des exemplaires du Schéma
dans le but de développer, mettre en œuvre, installer et utiliser un logiciel basé sur le Schéma, et à
permettre aux tiers auxquels le Schéma a été fourni de le faire, sous réserve du respect des conditions
suivantes:
LE SCHÉMA EST FOURNI «EN L’ÉTAT» SANS GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE
OU IMPLICTE, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE,
D’ADAPTATION Á DES FINS PARTICULIÈRES, ET LA GARANTIE D’ABSENCE DE CONTREFAÇON. L’ISO
OU TOUT CONCÉDANT DE LICENCE CONFÉRANT LE DROIT D’UTILISER CE SCHÉMA EN VERTU
DE L’AUTORISATION CI-DESSUS NE SAURA EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUTE
RÉCLAMATION OU DE TOUT DOMMAGE ET NE SAURAIT ENCOURIR D’AUTRES RESPONSABILITÉS,
QUE CE SOIT DANS LE CADRE D’UNE ACTION EN RESPONSABILITÉ DÉLICTUELLE OU DE TOUTE
ACTION RÉSULTANT DE OU EN LIEN AVEC LE SCHÉMA, L’UTILISATION DU SCHÉMA OU D’AUTRES
INTERVENTIONS SUR LE SCHÉMA.
En outre, tout exemplaire modifié du Schéma inclura l’avis suivant:
LE PRÉSENT SCHÉMA A ÉTÉ MODIFIÉ Á PARTIR DU SCHÉMA DÉFINI DANS L’ISO 13399, ET NE SAURA
ETRE INTERPRETÉ COMME ÉTANT CONFORME Á CETTE NORME INTERNATIONALE.
SPÉCIFICATION TECHNIQUE ISO/TS 13399-2:2014(F)
Représentation et échange des données relatives aux outils
coupants —
Partie 2:
Dictionnaire de référence pour les éléments coupants
1 Domaine d’application
La présente partie de l’ISO 13399 spécifie un dictionnaire de référence pour les éléments coupants,
accompagnés de leurs propriétés descriptives et leurs domaines de valeurs.
La présente partie de l’ISO 13399 spécifie un dictionnaire de référence contenant:
— des définitions et identifications des classes d’éléments coupants et leurs caractéristiques, avec un
schéma de classification associé;
— des définitions et identifications de types d’éléments de données qui représentent les propriétés des
éléments coupants et leurs caractéristiques;
— des définitions et identifications de domaines de valeurs pour décrire les types d’éléments de
données mentionnés ci-dessus.
Chaque classe, propriété ou domaine de valeurs de ce domaine d’application constitue une entrée du
dictionnaire de référence défini dans la présente partie de l’ISO 13399. Il est associé à une définition
informatisable et humainement lisible et à une identification informatique. L’identification d’une entrée
du dictionnaire permet d’y faire référence de manière non ambigüe, à partir de toute application qui
met en œuvre le modèle d’information défini dans l’ISO 13399-1.
Les définitions et identifications des entrées du dictionnaire sont définies par des données normalisées
qui consistent en des instances de types de données d’entité EXPRESS définis dans le schéma commun
du dictionnaire, qui résulte des efforts conjoints entre l’ISO/TC 184/SC 4 et l’IEC SC 3D, et de ses
extensions définies dans l’ISO 13584-24 et l’ISO 13584-25.
Les éléments suivants entrent dans le domaine d’application de la présente partie de l’ISO 13399:
— les données normalisées représentant les différentes classes d’éléments coupants et caractéristiques
d’éléments coupants;
— les données normalisées représentant les différentes propriétés d’éléments coupants et
caractéristiques d’éléments coupants;
— les données normalisées représentant les domaines de valeurs utilisés pour les propriétés des
éléments coupants et caractéristiques d’éléments coupants;
— les définitions de systèmes de référence des éléments coupants et leurs propriétés;
— une méthode d’implémentation par laquelle les données normalisées définies dans la présente
partie de l’ISO 13399 peuvent être échangées.
NOTE 1 La méthode d’implémentation par laquelle les données normalisées définies dans la présente partie
de l’ISO 13399 peuvent être échangées est spécifiées dans l’ISO 10303-21.
Les éléments suivants n’entrent pas dans le domaine d’application de la présente partie de l’ISO 13399:
— les applications où les données normalisées peuvent être stockées ou référencées;
— les méthodes d’implémentation autres que celle définie dans la présente partie de l’ISO 13399 par
laquelle les données normalisées peuvent être échangées ou référencées;
— le modèle d’information pour les outils coupants;
— les définitions des classes et propriétés relatives aux outils;
— les définitions des classes et propriétés relatives aux attachements;
— les définitions des classes et propriétés relatives aux assemblages et éléments auxiliaires.
NOTE 2 Le modèle d’information pour les outils coupants est défini dans l’ISO 13399-1.
NOTE 3 Les définitions des classes et propriétés relatives aux outils, attachements, assemblages et éléments
auxiliaires sont fournies dans l’ISO/TS 13399-3, l’ISO/TS 13399-4, et l’ISO/TS 13399-5, respectivement.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 1832, Plaquettes amovibles pour outils coupants — Désignation
ISO 3002-1, Grandeurs de base pour la coupe et la rectification — Partie 1: Géométrie de la partie active des
outils coupants — Notions générales, système de référence, angles de l’outil et angles en travail, brise‑copeaux
ISO/TS 13399-100:2008, Représentation et échange des données relatives aux outils coupants —
Partie 100: Définitions, principes et méthodes pour les dictionnaires de référence
ISO 13584-1:2001, Systèmes d’automatisation industrielle et intégration — Bibliothèque de composants —
Partie 1: Aperçu et principes fondamentaux
ISO/IEC 8824-1, Technologies de l’information — Notation de syntaxe abstraite numéro un (ASN.1):
Spécification de la notation de base — Partie 1
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO/TS 13399-100
(structure et contenus du dictionnaire) ainsi que les suivants s’appliquent.
NOTE Les principaux termes relevés dans le dictionnaire de référence et leurs définitions sont fournis dans
les Annexes B à D.
3.1
propriété applicable
propriété qui est définie pour une famille de pièces donnée et qui doit s’appliquer à toute pièce
appartenant à cette famille de pièces
[SOURCE: ISO 13584-24:2003, 3.3]
3.2
unité sémantique de base
entité qui fournit une identification absolue et universelle de certains objets du domaine d’application
qui est représenté comme élément du dictionnaire
[SOURCE: ISO 13584-42:2010, 3.4]
2 © ISO 2014 – Tous droits réservés
3.3
copeau
matière enlevée sur une pièce lors du processus de coupe
3.4
outil coupant
dispositif ou ensemble d’éléments permettant d’enlever de la matière sur une pièce par une action de
coupe au niveau de l’arête ou des arêtes de coupe définies du dispositif
[SOURCE: ISO 13399-1:2006, 3.1]
Note 1 à l’article: Un outil coupant peut être un ensemble composé d’un ou plusieurs attachements et de plusieurs
éléments coupants sur un outil. Voir Figure 1.
3.5
données
représentation d’une information d’une manière formelle adaptée à la communication, à l’interprétation
ou au traitement par l’homme ou par des ordinateurs
[SOURCE: ISO 10303-1:1994, 3.2.14]
3.6
type d’élément de données
unité de données pour laquelle l’identification, la description et la représentation de la valeur ont été
spécifiées
[SOURCE: ISO 13584-42:2010, 3.13]
3.7
échange de données
mémorisation, accès, transfert et archivage de données
[SOURCE: ISO 10303-1:1994, 3.2.15]
3.8
type de données
domaine de valeurs
[SOURCE: ISO 10303-11:2004, 3.3.5]
3.9
dictionnaire
table constituée d’une série d’unités lexicales avec une signification correspondant à chaque unité
lexicale du dictionnaire et une unité lexicale identifiant une seule signification
[SOURCE: ISO 13584-511:2006, 3.1.9]
Note 1 à l’article: Dans la série ISO 13399, un dictionnaire est la représentation formelle et informatisable d’une
ontologie.
3.10
entité
classe d’informations définie par ses attributs, qui établit un domaine de valeurs défini par des attributs
et contraintes communs
3.11
type de données d’entité
représentation d’une entité
3.12
instance d’entité
unité de données nommée qui représente une unité d’information dans la classe définie par une entité
Note 1 à l’article: Une instance d’entité est un membre du domaine établi par un type de données d’entité.
3.13
famille de produits
ensemble de produits représentés par la même caractérisation de classe
[SOURCE: ISO 13584-42:2010, 3.16]
3.14
méthode d’implémentation
moyen d’échanger des données entre ordinateurs
3.15
information
faits, concepts, ou instructions
[SOURCE: ISO 10303-1:1994, 3.2.20]
3.16
modèle d’information
modèle formel d’un ensemble borné de faits, de concepts ou d’instructions pour satisfaire à une exigence
spécifiée
[SOURCE: ISO 10303-1:1994, 3.2.21]
3.17
plaquette irrégulière
élément coupant amovible ne pouvant être décrit par une forme géométrique régulière
3.18
surface engendrée
surface désirée, engendrée par le processus d’enlèvement de matière
[SOURCE: ISO 3002-1:1982, 3.1.2]
3.19
ontologie
représentation formelle et consensuelle des concepts d’un domaine d’application indépendant de toute
utilisation de ces concepts
[SOURCE: ISO 13584-511:2006, 3.1.20]
Note 1 à l’article: Dans la série ISO 13399, un dictionnaire constitue la représentation formelle et informatisable
d’une ontologie.
3.20
propriété
paramètre défini adapté pour la description et la différenciation de produits
[SOURCE: ISO 13584-42:2010, 3.37]
3.21
plaquette régulière
élément coupant amovible pouvant être décrit par une forme géométrique régulière
4 © ISO 2014 – Tous droits réservés
3.22
surface coupée
partie de la surface qui est engendrée sur la pièce par l’arête de coupe et qui sera enlevée lors de la
course suivante, lors de la révolution suivante de l’outil ou de la pièce, ou par l’arête de coupe suivante
[SOURCE: ISO 3002-1:1982, 3.1.3]
3.23
propriété visible
propriété qui a une définition ayant un sens dans le domaine d’application d’une classe de caractérisation
donnée, mais qui ne s’applique pas nécessairement aux divers produits appartenant à cette classe
[SOURCE: ISO 13584-42:2010, 3.46]
3.24
pièce
objet sur lequel une action de coupe est réalisée
3.25
surface de la pièce
surface de la pièce à usiner
[SOURCE: ISO 3002-1:1982, 3.1.1]
4 Termes abrégés
Pour les besoins du présent document, les termes abrégés suivants s’appliquent.
BSU unité sémantique de base
DET type d’élément de données
5 Représentation de concepts ontologiques comme entrées de dictionnaire
5.1 Généralités
Dans l’ontologie, un concept est identifié par une désignation en caractères minuscules. Le nom de la
classe qui représente le concept dans le dictionnaire est identifié en gras, en caractères minuscules
avec plusieurs mots liés par un trait de soulignement.
EXEMPLE le type d’élément coupant est la désignation d’un concept dans l’ontologie. Le type_d’élément_
coupant est l’identifiant de la classe dans le dictionnaire qui représente le concept.
Les éléments coupants sont représentés par deux classes principales: fonction_d’un_élément_coupant
et type_d’élément_coupant. La structure de cette classification est fournie à l’Annexe B. Les définitions
des classes d’éléments coupants sont fournies à l’Annexe C.
5.2 fonction_d’un_élément_coupant
Caractéristique d’un élément coupant ne pouvant exister indépendamment de ce dernier.
La fonction_d’un_élément_coupant comporte les sous-classes suivantes:
— brise_copeaux;
— pointe_de_coupe;
— arête_de coupe;
— revêtement_d’un_élément_coupant;
— matériau_d’un_élément_coupant;
— profil_d’un_élément_coupant;
— trou_de_fixation;
— face_de_dépouille;
— cercle_réel;
— cercle_inscrit.
5.2.1 brise_copeaux
Modification de la face d’un élément coupant pour contrôler ou briser les copeaux.
NOTE Un brise-copeaux est soit une gorge intégrée, soit un obstacle sur la face de la plaquette.
5.2.2 pointe_de_coupe
Transition entre deux arêtes coupantes.
La pointe_de_coupe comporte les sous-classes suivantes:
— chanfrein_de_pointe;
— arrondi_de_pointe.
5.2.3 arête_de_coupe
Jonction entre deux surfaces effectuant l’opération de coupe.
L’arête_de_coupe comporte les sous-classes suivantes:
— arête_de_coupe_conditionnée;
— arête_de_coupe_interrompue;
— arête_de_coupe_principale;
— arête_de_coupe_secondaire;
— arête_de_planage.
5.2.4 revêtement_d’élément_coupant
Matériau supplémentaire déposé sur la surface d’un élément coupant.
NOTE Le revêtement d’un élément coupant peut être constitué de couches de matériaux différents.
5.2.5 matériau_d’un_élément_coupant
Substance dont est constitué un élément coupant.
5.2.6 profil_d’un_élément_coupant
Forme représentée par les arêtes de coupes d’un élément coupant.
Le profil_d’un_élément_coupant comporte les sous-classes suivantes:
— profil_à_bout_sphérique;
6 © ISO 2014 – Tous droits réservés
— profil_de_perçage;
— profil_de_gorge_ou_de_tronçonnage;
— profil_de_filetage.
5.2.7 trou_de_fixation
Trou dans le corps d’un élément coupant amovible servant à fixer l’élément coupant sur un outil.
5.2.8 face_de_dépouille
Surface(s) d’un élément coupant sur laquelle (lesquelles) passent les surfaces coupées de la pièce.
La face_de_dépouille comporte les sous-classes suivantes:
— face_de_dépouille_principale;
— face_de_dépouille_secondaire;
— face_de_dépouille_de_l’arête_de_planage.
5.2.9 cercle_réel
Cercle établi par un dispositif de mesure sur un élément coupant qui ne comporte pas de cercle inscrit.
5.2.9.1 cercle_inscrit
Cercle auquel toutes les arête de coupes d’une plaquette régulière équilatérale et ronde sont tangentes.
5.3 type_d’élément_coupant
Famille d’éléments pouvant être maintenus par un outil ou faisant partie d’un outil monobloc.
NOTE L’élément coupant est la partie de l’outil coupant qui est en contact avec la pièce pendant l’opération
de coupe.
REMARQUES Les désignations des éléments de cette classe ne font pas référence à leur usage au cours
d’une opération de coupe particulière.
Le type_d’élément_coupant comporte les familles d’éléments simples suivantes comme sous-classes:
— équilatéral_équiangulaire;
— équilatéral_non_équiangulaire;
— élément_coupant_non_amovible;
— non_équilatéral_équiangulaire;
— non_équilatéral_non_équiangulaire;
— plaquette_ronde;
— plaquette_de_profil_spécifique.
5.3.1 équilatéral_équiangulaire
Type d’élément coupant de forme géométrique régulière avec des côtés de même longueur et des angles
de pointe égaux.
NOTE Cette classe inclut les plaquettes portant les codes de forme ISO: H, O, P, S et T.
La propriété équilatéral_équiangulaire comporte les éléments suivants comme sous-classes:
— plaquette_hexagonale;
— plaquette_octogonale;
— plaquette_pentagonale;
— plaquette_carrée;
— plaquette_triangulaire.
5.3.2 équilatéral_non_équiangulaire
Type d’élément coupant de forme géométrique régulière avec des côtés de même longueur et des angles
de pointe inégaux.
NOTE Cette classe inclut les plaquettes portant les codes de forme ISO: C, D, E, M, et V pour les plaquettes
rhombiques et W pour les plaquettes trigones.
La propriété équilatéral_non_équiangulaire comporte les éléments suivants comme sous-classes:
— plaquette_rhombique;
— plaquette_trigone.
5.3.3 élément_coupant_non_amovible
Élément coupant qui est fixé en permanence à un outil ou à une partie de celui-ci.
5.3.4 non_équilatéral_équiangulaire
Type d’élément coupant de forme géométrique régulière avec des côtés de longueur différente et des
angles de pointe égaux.
NOTE Cette classe inclut les plaquettes portant les codes de forme ISO L.
La propriété non_équilatéral_équiangulaire comporte les éléments suivants comme sous-classes:
— plaquette_rectangulaire.
5.3.5 non_équilatéral_non_équiangulaire
Type d’élément coupant de forme géométrique régulière avec des côtés de longueur différente et des
angles de pointe inégaux.
NOTE Cette classe inclut les plaquettes portant les codes de forme ISO: A, B et K.
La propriété non_équilatéral_non_équiangulaire comporte les éléments suivants comme sous-
classes:
— plaquette parallélogramme.
5.3.6 plaquette_ronde
Type d’élément coupant à arêtes de coupe circulaires.
NOTE Cette classe inclut les plaquettes portant le code de forme ISO R.
8 © ISO 2014 – Tous droits réservés
5.3.7 plaquette_de_profil_spécifique
Type d’élément coupant possédant une forme de profil définie.
NOTE plaquette_irrégulière est un terme synonyme.
5.4 Systèmes de référence des éléments coupants
Les systèmes de référence sont des axes géométriques de coordonnées comportant des plans et des
emplacements sur ces axes qui permettent de définir les propriétés des éléments coupants et autres
composants d’un outil coupant. Les systèmes de référence sont illustrés à l’Annexe G.
NOTE La convention utilisée pour tous les systèmes de référence est le système de l’outil en
main (ISO 3002-1:1982).
Les classes des systèmes de référence pour les éléments coupants sont les suivantes:
— système_de_coordonnées_principal;
— position_d’une_plaquette_irrégulière;
— plan_miroir;
— position_d’une_plaquette_régulière;
— plan_xy;
— plan_xz;
— plan_yz.
5.4.1 système_de_coordonnées_principal
Le système_de_coordonnées_principal est un système de coordonnées cartésiennes rectangulaires
dans un espace tridimensionnel comportant trois axes principaux nommés X, Y et Z.
5.4.2 position_d’une_plaquette_irrégulière
Une plaquette irrégulière est située sur le système de coordonnées principal dans le cadran XY, avec les
arêtes de coupe dans le plan xy, le profil de coupe pointe dans la direction Y négative, l’extrémité avant
du profil de coupe se trouve sur l’axe positif x, et l’extrémité latérale de la plaquette sur l’axe y.
NOTE Cette définition s’applique aux plaquettes à droite. La position des plaquettes à gauche est symétrique
par rapport au plan yz.
5.4.3 plan_miroir
Le plan_miroir est le plan yz dans le système de coordonnées principal.
5.4.4 position_d’une_plaquette_régulière
Une plaquette régulière est située sur le système de coordonnées principal dans le cadran XY, avec les
arêtes de coupe dans le plan xy, l’arête de coupe principale sur l’axe positif x, et la pointe vive théorique
de la plaquette sur l’axe y.
NOTE Cette définition s’applique aux plaquettes à droite. La position des plaquettes à gauche est symétrique
par rapport au plan yz.
REMARQUES Les positions des plaquettes régulières à gauche et à droite sont illustrées à la
Figure G.13.
5.4.5 plan_xy
Le plan_xy est le plan situé dans le système de coordonnées principal contenant les axes X et Y, la
normale du plan étant dans la direction Z positive.
5.4.6 plan_xz
Le plan_xz est le plan situé dans le système de coordonnées principal contenant les axes X et Z, la
normale du plan étant dans la direction Y positive.
5.4.7 plan_yz
Le plan_yz est le plan situé dans le système de coordonnées principal contenant les axes Y et Z, la
normale du plan étant dans la direction X positive.
6 Propriétés des fonctions d’un élément coupant et des types d’éléments
coupants
Les propriétés des types d’éléments coupants et des fonctions d’un élément coupant sont définies
à l’Annexe D, où l’association d’une propriété à une classe est spécifiée. Dans la compilation du
dictionnaire, toutes les propriétés sont visibles à la classe racine du dictionnaire et deviennent des
propriétés applicables au niveau de la classe où elles s’appliquent. Les noms des propriétés qui peuvent
être appliquées aux fonctions et types d’éléments coupants, avec leurs codes d’identification (BSU), sont
illustrées au Tableau 1. Il convient que l’ordre des noms dans le tableau se présente de gauche à droite,
en lignes.
NOTE Le BSU peut être unique en ajoutant le fournisseur du dictionnaire comme préfixe au code
d’identification.
EXEMPLE L’unique BSU pour le nombre_de_faces_du_brise_copeaux est:
0112/1///13399__2–71CE7A85CC4F9 pour la version 2 du dictionnaire.
Tableau 1 — Nom des propriétés des éléments coupants
Nom de la propriété Code d’identification (BSU)
avec chanfrein de pointe 72550DF97C965
nombre de faces du brise-copeaux 71CE7A85CC4F9
désignation du fabricant du brise-copeaux 71CE7A86A4264
propriété du brise-copeaux 71CED0217FA18
largeur du brise-copeaux 71CE7A870948A
angle de l’arête de coupe centrale 71EAC82B2A50E
longueur de l’arête de coupe centrale 71EAC82ADE5EA
angle de dépouille principale 71DD70308D3E3
angle de dépouille secondaire 71DD7030E0A00
angle de dépouille de l’arête de planage 71DD7031A98E9
propriété du revêtement 71DD703B84298
code d’entrée de la sortie du fluide de refroidissement 71CF2985DCED3
code du type de sortie du fluide de refroidissement 71CF2985FC5FC
angle du chanfrein de pointe 71DD6C88F9210
longueur du chanfrein de pointe 71DD6C895C25B
largeur du chan
...
