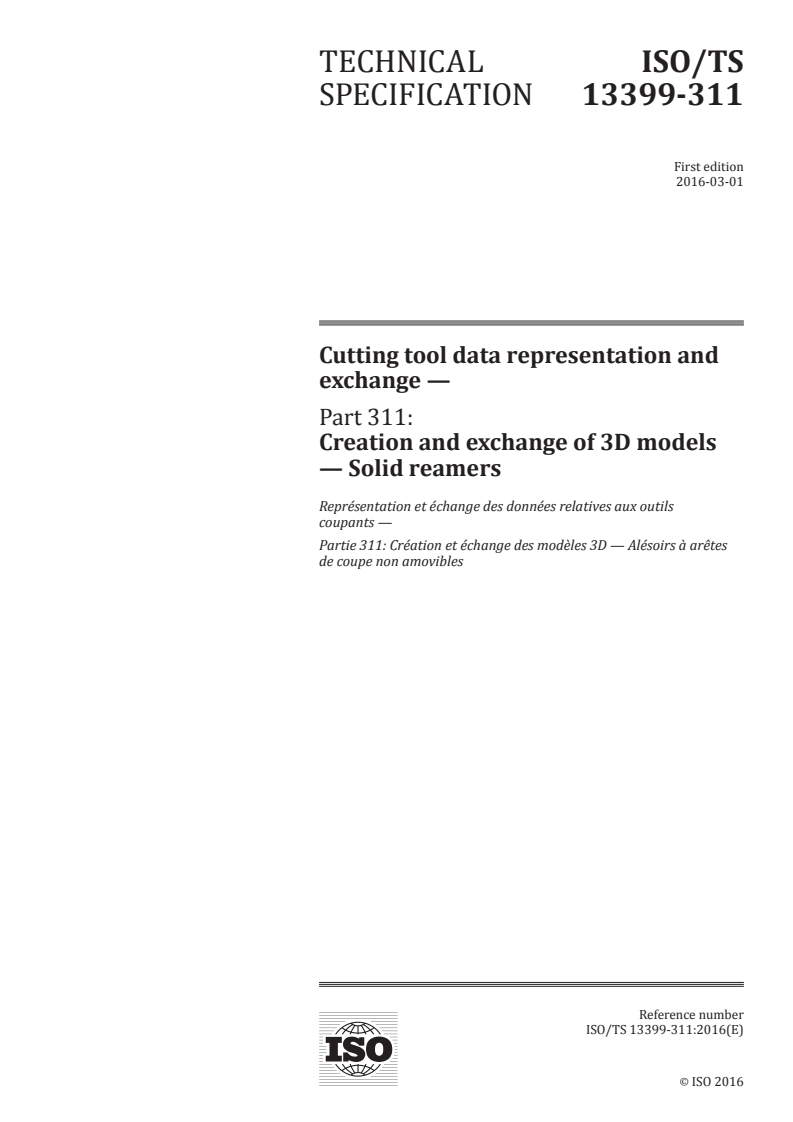

ISO/TS 13399-311:2016

TECHNICAL ISO/TS
SPECIFICATION 13399-311
First edition
Cutting tool data representation and
exchange —
Part 311:
Creation and exchange of 3D models
— Solid reamers
Représentation et échange des données relatives aux outils coupants —
Partie 311: Création et échange des modèles 3D — Alésoirs à arêtes
de coupe non amovibles
PROOF/ÉPREUVE
Reference number
ISO/TS 13399-311:2015(E)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO/TS 13399-311:2015(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/TS 13399-311:2015(E)

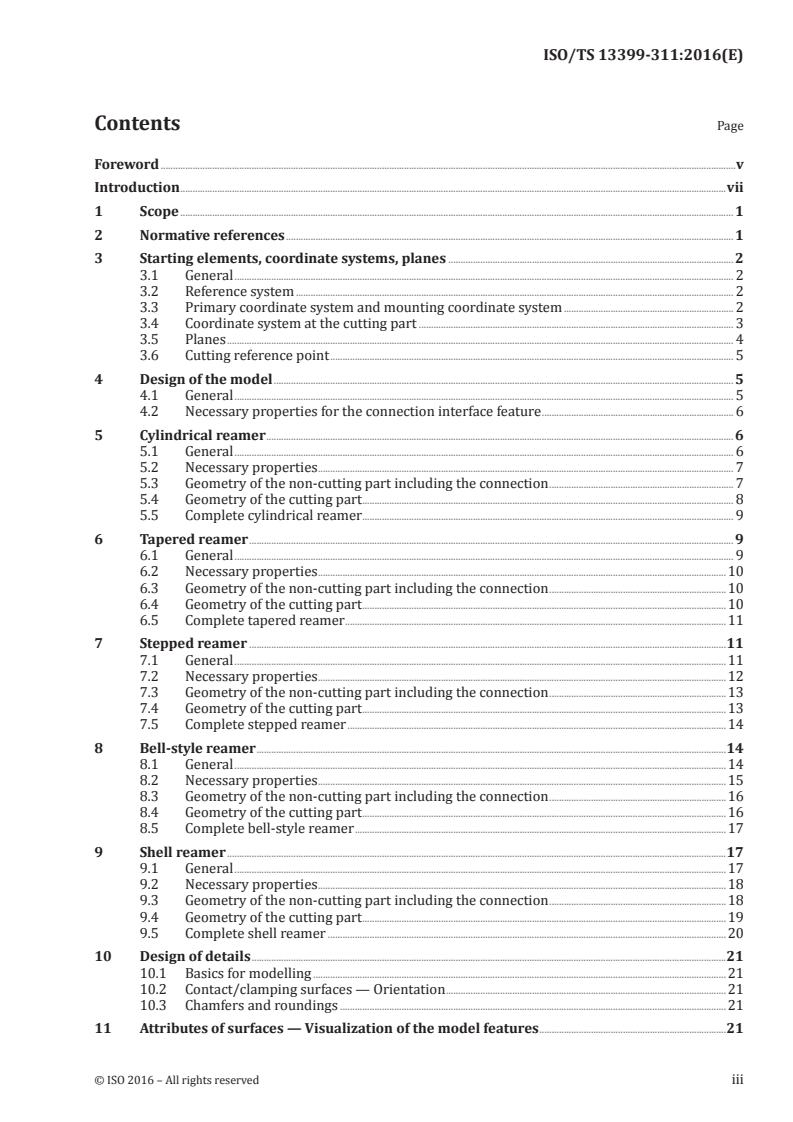

Contents Page
Foreword .v
Introduction .vii
1 Scope . 1
2 Normative references . 1
3 Starting elements, coordinate systems, planes . 2
3.1 General . 2
3.2 Reference system . 2
3.3 Primary coordinate system and mounting coordinate system . 2
3.4 Coordinate system at the cutting part . 3
3.5 Planes . 4
3.6 Cutting reference point . 5
4 Design of the model . 5
4.1 General . 5
4.2 Necessary properties for the connection interface feature . 6
5 Cylindrical reamer . 6
5.1 General . 6
5.2 Necessary properties . 7
5.3 Geometry of the non-cutting part including the connection . 7
5.4 Geometry of the cutting part . 8
5.5 Complete cylindrical reamer . 9
6 Tapered reamer . 9
6.1 General . 9
6.2 Necessary properties .10
6.3 Geometry of the non-cutting part including the connection .10
6.4 Geometry of the cutting part .10
6.5 Complete tapered reamer .11
7 Stepped reamer .11
7.1 General .11
7.2 Necessary properties .12
7.3 Geometry of the non-cutting part including the connection .13
7.4 Geometry of the cutting part .13
7.5 Complete stepped reamer .14
8 Bell-style reamer .15
8.1 General .15
8.2 Necessary properties .15
8.3 Geometry of the non-cutting part including the connection .16
8.4 Geometry of the cutting part .16
8.5 Complete bell-style reamer .17
9 Shell reamer .17
9.1 General .17
9.2 Necessary properties .18
9.3 Geometry of the non-cutting part including the connection .19
9.4 Geometry of the cutting part .19
9.5 Complete shell reamer .20
10 Design of details .21
10.1 Basics for modelling .21
10.2 Contact/clamping surfaces — Orientation .21
10.3 Chamfers and roundings .21
11 Attributes of surfaces — Visualization of the model features .21
© ISO 2015 – All rights reserved PROOF/ÉPREUVE iii

---------------------- Page: 3 ----------------------
ISO/TS 13399-311:2015(E)

12 Structure of the design elements (tree of model) .21
13 Data exchange model .22
Annex A (informative) Information about nominal dimensions .23
Bibliography .24
iv PROOF/ÉPREUVE © ISO 2015 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/TS 13399-311:2015(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT), see the following URL: Foreword — Supplementary information.
The committee responsible for this document is ISO/TC 29, Small tools.
ISO/TS 13399 consists of the following parts, under the general title Cutting tool data representation
and exchange:
— Part 1: Overview, fundamental principles and general information model
— Part 2: Reference dictionary for the cutting items [Technical Specification]
— Part 3: Reference dictionary for tool items [Technical Specification]
— Part 4: Reference dictionary for adaptive items [Technical Specification]
— Part 5: Reference dictionary for assembly items [Technical Specification]
— Part 50: Reference dictionary for reference systems and common concepts [Technical Specification]
— Part 60: Reference dictionary for connection systems [Technical Specification]
— Part 80: Creation and exchange of 3D models — Overview and principles [Technical Specification]
— Part 100: Definitions, principles and methods for reference dictionaries [Technical Specification]
— Part 150: Usage guidelines [Technical Specification]
— Part 201: Creation and exchange of 3D models — Regular inserts [Technical Specification]
— Part 202: Creation and exchange of 3D models — Irregular inserts [Technical Specification]
— Part 203: Creation and exchange of 3D models — Replaceable inserts for drilling [Technical Specification]
— Part 204: Creation and exchange of 3D models — Inserts for reaming [Technical Specification]
— Part 301: Concept for the design of 3D models based on properties according to ISO/TS 13399-3:
Modelling of thread-cutting taps, thread-forming taps and thread-cutting dies [Technical Specification]
© ISO 2015 – All rights reserved PROOF/ÉPREUVE v

---------------------- Page: 5 ----------------------
ISO/TS 13399-311:2015(E)

— Part 302: Concept for the design of 3D models based on properties according to ISO/TS 13399-3:
Modelling of solid drills and countersinking tools [Technical Specification]
— Part 303: Creation and exchange of 3D models — Solid end mills [Technical Specification]
— Part 304: Creation and exchange of 3D models — Solid milling cutters with arbor hole [Technical
Specification]
— Part 307: Creation and exchange of 3D models — End mills for indexable inserts [Technical Specification]
— Part 311: Creation and exchange of 3D models — Solid reamers [Technical Specification]
— Part 312: Creation and exchange of 3D models — Reamers for indexable inserts [Technical Specification]
— Part 401: Creation and exchange of 3D models — Converting, extending and reducing adaptive items
[Technical Specification]
The following parts are under preparation:
— Part 70: Graphical data layout — Layer settings for tool designs [Technical Specification]
— Part 71: Graphical data layout — Creation of documents for the standardized data exchange - Graphical
product information [Technical Specification]
— Part 72: Creation of documents for the standardized data exchange — Definition of properties for
drawing header and their XML-data exchange [Technical Specification]
— Part 308: Creation and exchange of 3D models — Milling cutters with arbor hole for indexable inserts
[Technical Specification]
— Part 309: Creation and exchange of 3D models — Tool holders for indexable inserts [Technical
Specification]
— Part 310: Creation and exchange of 3D models — Turning tools with carbide tips [Technical Specification]
— Part 405: Creation and exchange of 3D models — Collets [Technical Specification]
The designation system for customer solution cutting tools is to form the subject of a future Part 51.
vi PROOF/ÉPREUVE © ISO 2015 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/TS 13399-311:2015(E)

Introduction
This part of ISO/TS 13399 defines the concept, the terms and the definitions how to design simplified
3D models of solid reamers that can be used for NC-programming, simulation of the manufacturing
processes and the determination of collision within machining processes. It is not intended to
standardize the design of the cutting tool itself.
A cutting tool is used in a machine to remove material from a workpiece by a shearing action at the
cutting edges of the tool. Cutting tool data that can be described by this International Standard include,
but are not limited to, everything between the workpiece and the machine tool. Information about
inserts, solid tools, assembled tools, adaptors, components and their relationships can be represented
by this standard. The increasing demand providing the end user with 3D models for the purposes
defined above is the basis for the development of this series of International Standards.
The objective of this International Standard is to provide the means to represent the information that
describes cutting tools in a computer sensible form that is independent from any particular computer
system. The representation will facilitate the processing and exchange of cutting tool data within and
between different software systems and computer platforms and support the application of this data
in manufacturing planning, cutting operations and the supply of tools. The nature of this description
makes it suitable not only for neutral file exchange, but also as a basis for implementing and sharing
product databases and for archiving. The methods that are used for these representations are those
developed by ISO/TC 184 for the representation of product data by using standardized information
models and reference dictionaries.
Definitions and identifications of dictionary entries are defined by means of standard data that consist
of instances of the EXPRESS entity data types defined in the common dictionary schema, resulting
from a joint effort between ISO/TC 184/SC 4 and IEC/TC 3/SC 3D, and in its extensions defined in
ISO 13584-24 and ISO 13584-25.
© ISO 2015 – All rights reserved PROOF/ÉPREUVE vii

---------------------- Page: 7 ----------------------
TECHNICAL SPECIFICATION ISO/TS 13399-311:2015(E)
Cutting tool data representation and exchange —
Part 311:
Creation and exchange of 3D models — Solid reamers
1 Scope
This part of ISO/TS 13399 specifies a concept for the design of tool items, for all kinds of solid reamers,
together with the usage of the related properties and domains of values.
This part of ISO/TS 13399 specifies a common way of design simplified models that contain the following:
— definitions and identifications of the design features of solid reamers, with an association to the
used properties;
— definitions and identifications of the internal structure of the 3D model that represents the features
and the properties of solid reamers.
The following are outside the scope of this part of ISO/TS 13399:
— applications where these standard data may be stored or referenced;
— concept of 3D models for cutting tools;
— concept of 3D models for cutting items;
— concept of 3D models for other tool items not being described in the scope of this part of ISO/TS 13399;
— concept of 3D models for adaptive items;
— concept of 3D models for assembly items and auxiliary items.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO/TS 13399-3, Cutting tool data representation and exchange — Part 3: Reference dictionary for tool items
ISO/TS 13399-4, Cutting tool data representation and exchange — Part 4: Reference dictionary for
adaptive items
ISO/TS 13399-50:2013, Cutting tool data representation and exchange — Part 50: Reference dictionary
for reference systems and common concepts
ISO/TS 13399-60, Cutting tool data representation and exchange — Part 60: Reference dictionary for
connection systems
ISO/TS 13399-80, Cutting tool data representation and exchange — Part 80: Creation and exchange of 3D
models — Overview and principles
© ISO 2015 – All rights reserved PROOF/ÉPREUVE 1

---------------------- Page: 8 ----------------------
ISO/TS 13399-311:2015(E)

3 Starting elements, coordinate systems, planes
3.1 General
Modelling of the 3D models shall be done by means of nominal dimensions.
WARNING — There is no guarantee that the 3D model, created according to the methods described
in this document, is a true representation of the physical tool supplied by the tool manufacturer.
If the models are used for simulation purposes, e.g. CAM simulation, it shall be taken into
consideration that the real product dimensions can differ from those nominal dimensions.
NOTE Some definitions are taken from ISO/TS 13399-50.
3.2 Reference system
The reference system shall consist of the following standard elements as shown in Figure 1:
— standard coordinate system: right-handed rectangular Cartesian system in three-dimensional
space, called “primary coordinate system” (PCS);
— three orthogonal planes: planes in the coordinate system that contain the axis of the system,
called “XY-plane” (XYP), “XZ-plane” (XZP) and “YZ-plane” (YZP);
— three orthogonal axis: axes built as intersections of the three orthogonal planes lines respectively,
called “X-axis” (XA), “Y-axis” (YA) and “Z-axis” (ZA).
Figure 1 — Reference system
3.3 Primary coordinate system and mounting coordinate system
The location of the primary coordinate system (PCS) within the 3D model shall be defined
unambiguously. In accordance with ISO/TS 13399-50:2013, 5.2 and Figures F.4 to F.9, the position
of the PCS is given for all connection interfaces. Subsequently, the PCS is located at the gauge line, if
connection interfaces with defined gauge line are used, e.g. hollow taper shank, hollow polygonal taper
or taper with ball track system. For shanks without defined gauge line, the PCS shall be positioned at
the end of the shank.
2 PROOF/ÉPREUVE © ISO 2015 – All rights reserved

---------------------- Page: 9 ----------------------
ISO/TS 13399-311:2015(E)

For virtually mounting of reamers onto an adaptive item, an additional reference system shall be
defined. This reference system is called “mounting coordinate system” (MCS). It is located at the
starting point of the protruding length of a tool item. The orientation is shown in Figure 2.
Figure 2 — Example of orientation of “PCS” and “MCS” reference system
3.4 Coordinate system at the cutting part
The coordinate system at the cutting part, e.g. the planar front face, named “coordinate system in
process” (CIP), with a defined distance to the PCS shall be oriented as follows and as shown in Figure 3:
— Z-axis of CIP points to the PCS;
— Z-axis of CIP is collinear to the Z-axis of PCS;
— Y-axis of CIP is parallel to the Y-axis of PCS.
Figure 3 — Orientation of CIP
If the 3D modelling software gives the possibility to include interfaces for components, e.g. to mount a
face cutting part onto a complete cutting tool, the coordinate system “CIP” should be used.
© ISO 2015 – All rights reserved PROOF/ÉPREUVE 3

---------------------- Page: 10 ----------------------
ISO/TS 13399-311:2015(E)

3.5 Planes
The modelling shall take place based on planes according to Figure 4, used as reference if applicable.
Therefore, the model shall be able to vary or single features of independent design features shall be
deleted by means of changing the value of one or more parameter of the model design. Furthermore, the
identification of the different areas shall be simplified in using the plane concept, even if they contact
each other with the same size, e.g. chip flute, shank, etc.
For the 3D visualization of solid reamers, the planes shall be determined as follows:
— “HEP” plane (head end plane) for the overall length of the tool (OAL); based on PCS;
— “LDCP” plane for the distance of reference point “PK”; based on “CIP”;
— “LP” plane for the cutting edge length (L); based on “CIP”;
— “LPRP” plane for the protruding length (LPR); based on “CIP”;
— “LSP” plane of the shank length (LS); based on “TEP”;
— “LUP” plane for the usable length (LU); based on “CIP”;
— “PLGLP” plane for the plug length; based on “CIP”;
— “SDLP_x” plane for the step diameter length – indexed by means of “step count”; based on “TCLP”
for the first step or “SDP_x” for the next steps – the distance between “SDLP_x” and either “TCLP” or
“SDP_x” gives the value of “SDL_x”;
— “SDP_x” plane for the step distance, indexed by means of “step count; based on “CIP”;
— “TEP” tool end plane for the tool length; the distance between “CIP” and “TEP” is called overall
length (OAL).
Figure 4 shows an example of the order and location of defined planes for design.
Figure 4 — Planes for design
4 PROOF/ÉPREUVE © ISO 2015 – All rights reserved

---------------------- Page: 11 ----------------------
ISO/TS 13399-311:2015(E)

3.6 Cutting reference point
For the design, the cutting reference point (CRP) shall be defined. The point is defined as the theoretical
cutting edge in the XZ plane of the “PCS”. Therefore, it is always referenced to the cutting diameter as
shown in Figure 5.
Figure 5 — Position of cutting reference point (CRP)
4 Design of the model
4.1 General
The sketches (outline contour) and contours of the basic geometry do not contain any details, such
as grooves, chamfers, rounding. These details shall be designed as separate design features after the
design of the basic geometry and therefore are named precision geometry.
The order of the structure of the model shall be kept by means of the state of the technology of the
CAD systems. It shall be waived on references between the design components of the cutting and non-
cutting part.
Solid reamers shall be built as rotational symmetric design elements based on properties in accordance
with ISO/TS 13399-3:
— geometry of the non-cutting part, including the connection interface, if applicable;
— geometry of the cutting part;
— additional to the design elements being described as follows, a polyline named “cutter line” shall be
generated along the cutting part which can be either open or closed.
Both geometrical parts shall be coloured as described in Clause 11.
The total amount of design elements shall be focused on the depth of modelling and the complexity of
the cutting tool.
The specified structure of the model of the defined basic shapes of solid reamers is described in 4.2.
If the CAD software does not support the use of datum planes, the sketches shall be fully parametrically
dimensioned. Otherwise the distances shall be in conjunction with the defined datum planes.
© ISO 2015 – All rights reserved PROOF/ÉPREUVE 5

---------------------- Page: 12 ----------------------
ISO/TS 13399-311:2015(E)

4.2 Necessary properties for the connection interface feature
Information about the connection interface code shall be filled as properties within the model and
being named as parameters as listed in Table 1.
Table 1 — Parameter list for connection interface feature
Preferred Description Source of symbol ISO-ID number
symbol
ISO/TS 13399-3 and
CCMS connection code machine side 71D102AE3B252
ISO/TS 13399-4
ISO/TS 13399-60
CCTMS connection code type machine side feature_class
short name of subtype of con-
nection_interface_feature
ISO/TS 13399-60
number of the variant of the
CCFMS connection code form machine side feature_class
subtype of connection_inter-
face_feature
CZCMS connection size code machine side connection size code (dependent 71FC193318002
of side)
The information given in Table 1 and other relevant properties shall be incorporated into the model as
parameters or shall be taken as a separate file.
5 Cylindrical reamer
5.1 General
Figure 6 shows the properties to be used for the design of solid cylindrical reamers.
Figure 6 — Determination of properties of cylindrical reamers
6 PROOF/ÉPREUVE © ISO 2015 – All rights reserved

---------------------- Page: 13 ----------------------
ISO/TS 13399-311:2015(E)

5.2 Necessary properties
The properties needed for the modelling of a cylindrical reamer shall comply with Table 2.
Table 2 — Properties for the modelling of a cylindrical reamer
Preferred name Preferred symbol
Cutting diameter DC
Shank diameter DMM
Neck diameter DN
Protruding length LPR
Cutting edge length L
Functional length LF
Shank length LS
Usable length LU
Overall length OAL
Plug length PLGL
Plug angle PLGANG
5.3 Geometry of the non-cutting part including the connection
The basis of the feature is a rotational design feature which contains
...

ISO/TC 29/SC
Date:  2016‐03‐01

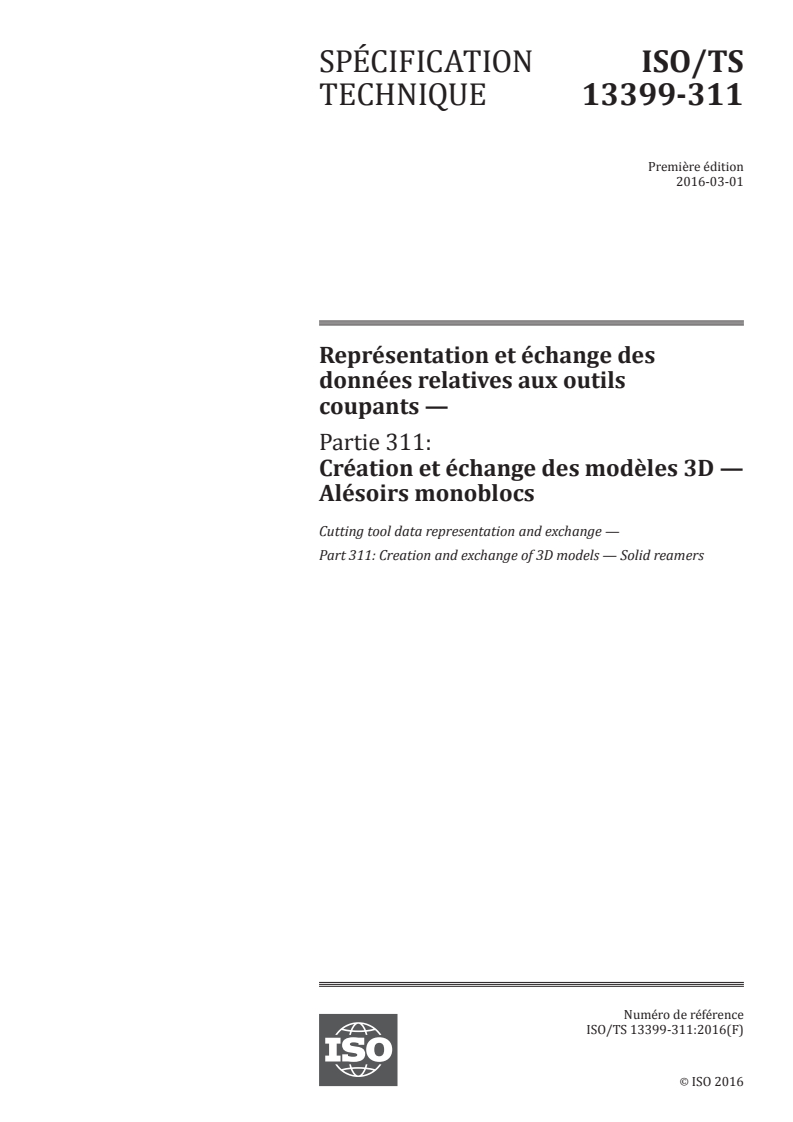

ISO/TS 13399-311:2016(F)
ISO/TC 29/SC /GT 34
Secrétariat:  AFNOR
Représentation et échange des données relatives aux outils
coupants — Partie 311: Création et échange de modèles 3D — Alésoirs
monoblocs
Cutting tool data representation and exchange — Part 311: Creation and exchange of 3D models — Solid
reamers

Type du document: Spécification technique
Sous‐type du document:
Stade du document: (60) Publication
Langue du document: F

STD Version 2.9a

---------------------- Page: 1 ----------------------
ISO/TS 13399-311:2016(F)

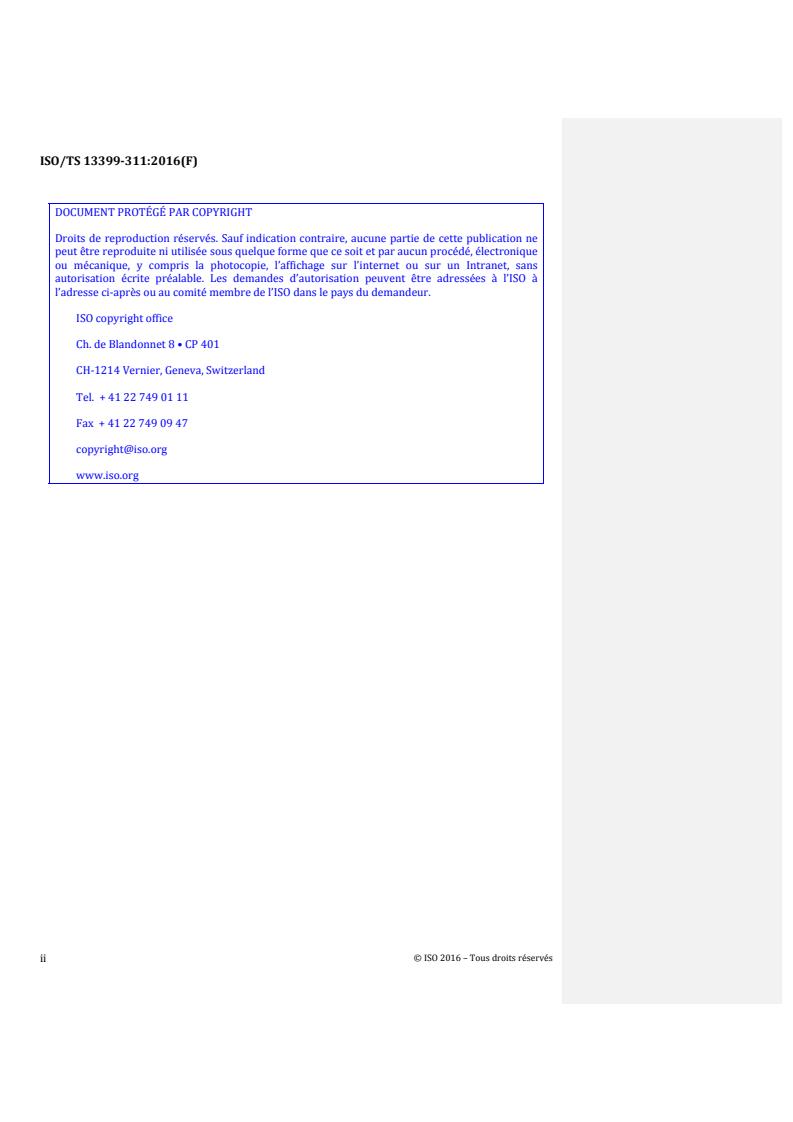

DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne
peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique
ou mécanique, y compris la photocopie, l’affichage sur l’internet ou sur un Intranet, sans
autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci‐après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH‐1214 Vernier, Geneva, Switzerland
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
copyright@iso.org
www.iso.org
© ISO 2016 – Tous droits réservés
ii

---------------------- Page: 2 ----------------------
ISO/TS 13399-311:2016(F)

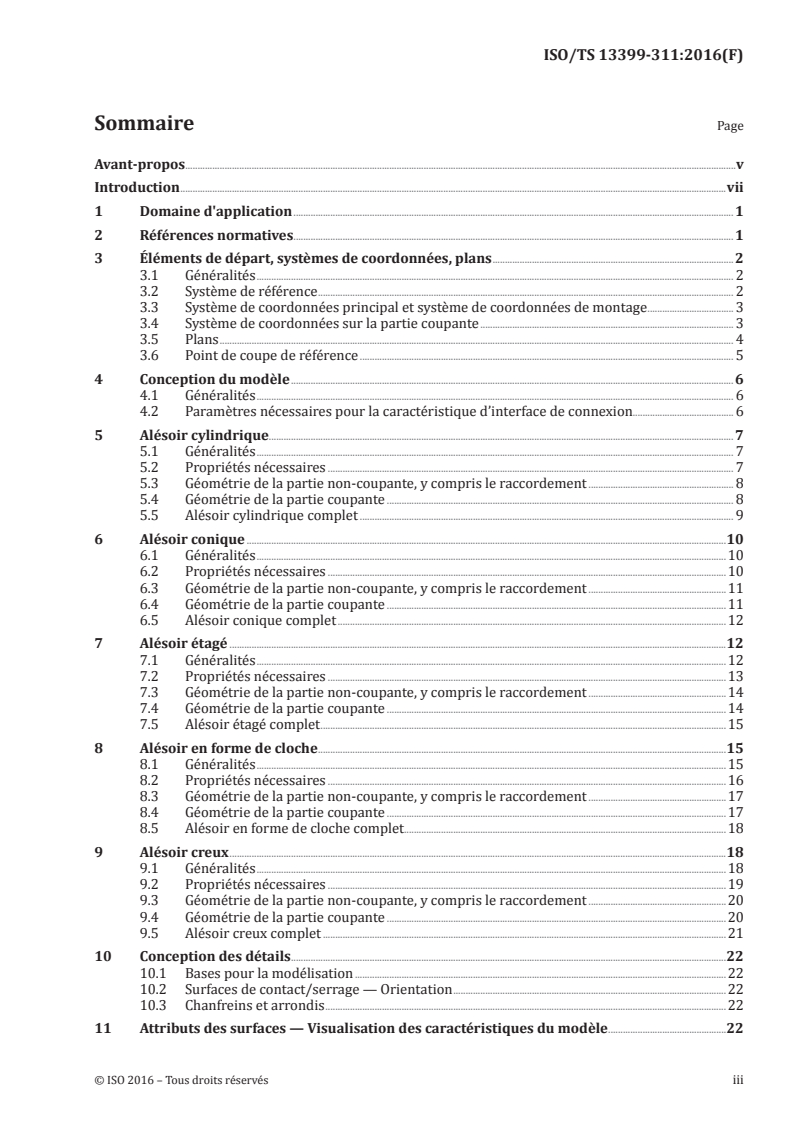

Sommaire Page
Avant-propos v
Introduction viii
1 Domaine d'application . 1
2 Références normatives . 1
3 Eléments de départ, systèmes de coordonnées, plans . 2
3.1 Généralités . 2
3.2 Système de référence . 2
3.3 Système de coordonnées principal et système de coordonnées de montage . 3
3.4 Système de coordonnées sur la partie coupante . 3
3.5 Plans . 4
3.6 Point de coupe de référence . 5
4 Conception du modèle . 5
4.1 Généralités . 5
4.2 Paramètres nécessaires pour la caractéristique d’interface de connexion . 6
5 Alésoir cylindrique . 7
5.1 Généralités . 7
5.2 Propriétés nécessaires . 7
5.3 Géométrie de la partie non-coupante, y compris le raccordement . 8
5.4 Géométrie de la partie coupante . 8
5.5 Alésoir cylindrique complet . 9
6 Alésoir conique . 10
6.1 Généralités . 10
6.2 Propriétés nécessaires . 11
6.3 Géométrie de la partie non-coupante, y compris le raccordement . 11
6.4 Géométrie de la partie coupante . 11
6.5 Alésoir conique complet . 12
7 Alésoir étagé . 12
7.1 Généralités . 12
7.2 Propriétés nécessaires . 13
7.3 Géométrie de la partie non-coupante, y compris le raccordement . 14
7.4 Géométrie de la partie coupante . 14
7.5 Alésoir étagé complet . 15
8 Alésoir en forme de cloche . 16
8.1 Généralités . 16
8.2 Propriétés nécessaires . 16
8.3 Géométrie de la partie non-coupante, y compris le raccordement . 17
8.4 Géométrie de la partie coupante . 17
8.5 Alésoir en forme de cloche complet . 18
9 Alésoir creux . 18
9.1 Généralités . 18
9.2 Propriétés nécessaires . 19
9.3 Géométrie de la partie non-coupante, y compris le raccordement . 20
© ISO 2016 – Tous droits réservés
iii

---------------------- Page: 3 ----------------------

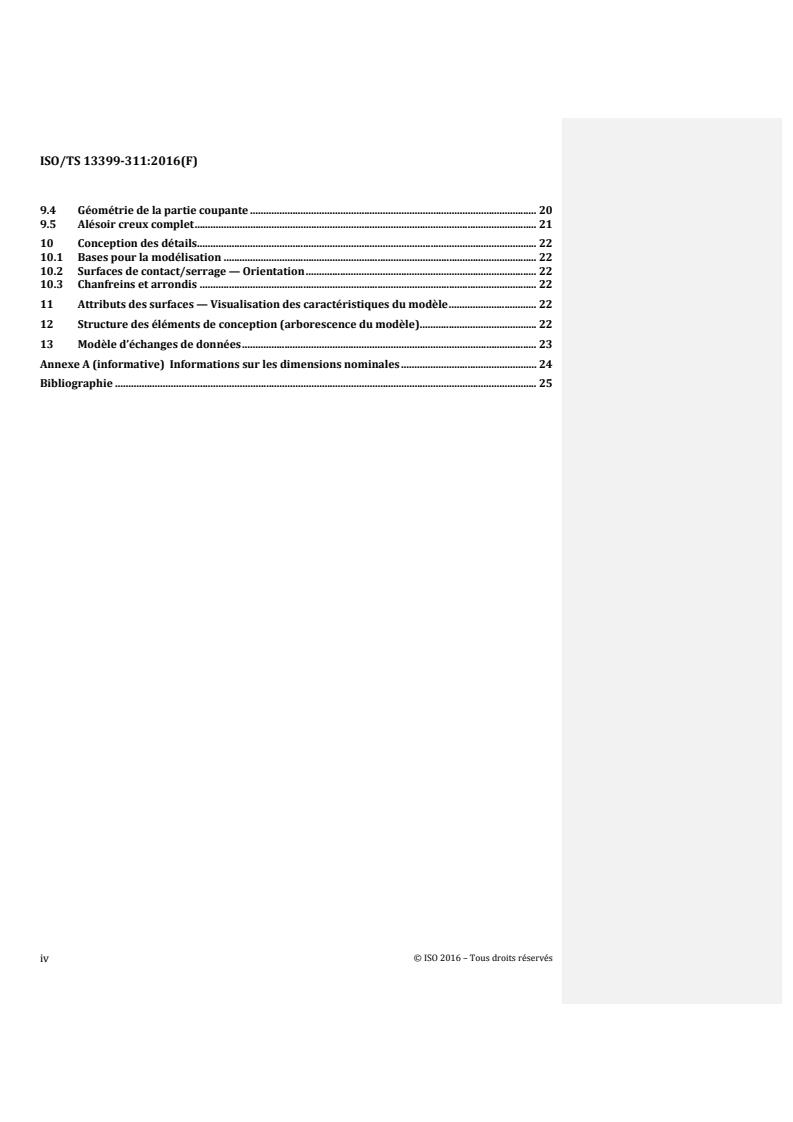

ISO/TS 13399-311:2016(F)
9.4 Géométrie de la partie coupante . 20
9.5 Alésoir creux complet . 21
10 Conception des détails. 22
10.1 Bases pour la modélisation . 22
10.2 Surfaces de contact/serrage — Orientation . 22
10.3 Chanfreins et arrondis . 22
11 Attributs des surfaces — Visualisation des caractéristiques du modèle . 22
12 Structure des éléments de conception (arborescence du modèle). 22
13 Modèle d’échanges de données . 23
Annexe A (informative) Informations sur les dimensions nominales . 24
Bibliographie . 25

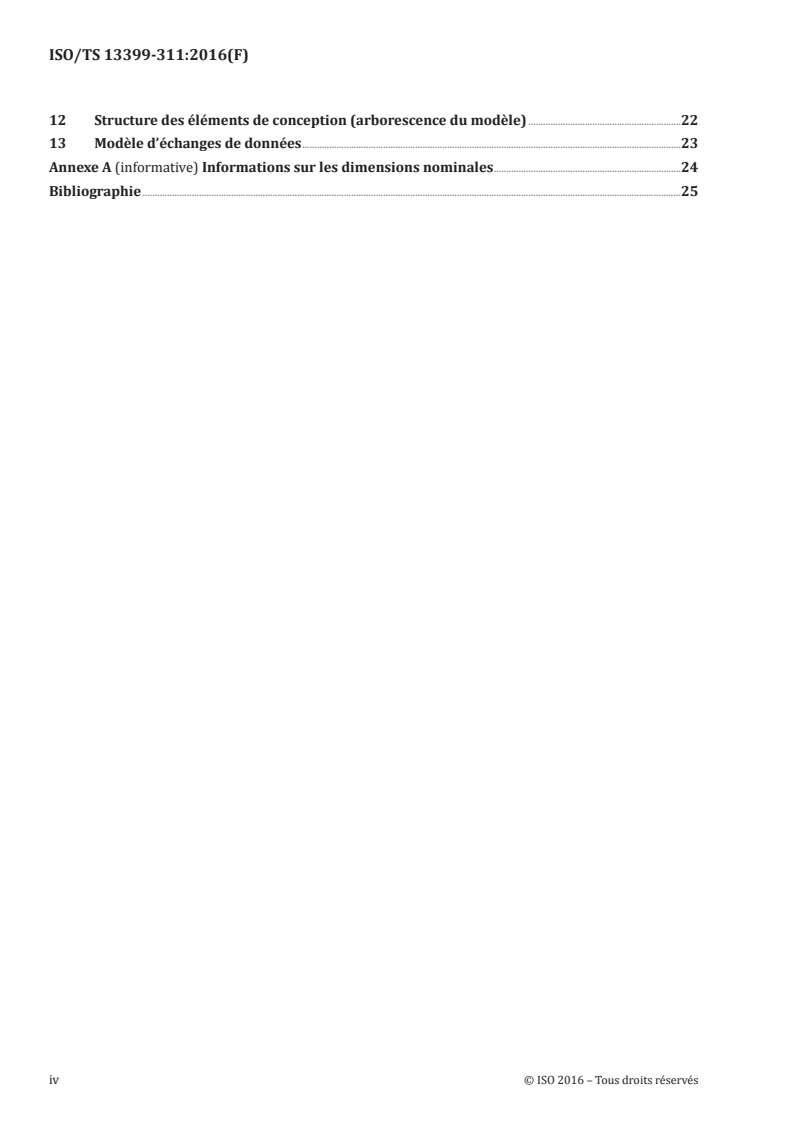

© ISO 2016 – Tous droits réservés
iv

---------------------- Page: 4 ----------------------
ISO/TS 13399-311:2016(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet
de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés
lors de l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations
de brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de
l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC)
voir le lien suivant: www.iso.org/iso/fr/foreword.html.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 29, Petit outillage.
L'ISO 13399 comprend les parties suivantes, présentées sous le titre général Représentation et échange
Deleted:
des données relatives aux outils coupants:
Deleted:
— Partie 1: Vue d'ensemble, principes fondamentaux et modèle général d'informations Deleted:
— Partie 2: Dictionnaire de référence pour les éléments coupants [Spécification technique] Deleted:
— Partie 3: Dictionnaire de référence pour les éléments relatifs aux outils [Spécification technique]
Deleted:
— Partie 4: Dictionnaire de référence pour les éléments relatifs aux attachements [Spécification Deleted:
technique]
— Partie 5: Dictionnaire de référence pour les éléments d'assemblage [Spécification technique] Deleted:
— Partie 50: Dictionnaire de référence pour les systèmes de référence et les concepts communs Deleted:
[Spécification technique]
— Partie 60: Dictionnaire de référence pour les systèmes de connexion [Spécification technique]
Deleted:
© ISO 2016 – Tous droits réservés
v

---------------------- Page: 5 ----------------------
ISO/TS 13399-311:2016(F)
— Partie 80: Création et échange des modèles 3D — Vue d'ensemble et principes [Spécification Deleted:
technique]
— Partie 100: Définitions, principes et méthodes pour les dictionnaires de référence [Spécification Deleted:
technique]
— Partie 150: Lignes directrices d'utilisation [Spécification technique] Deleted:
— Partie 201: Création et échange des modèles 3D — Plaquettes régulières [Spécification technique]
Deleted:
— Partie 202: Création et échange des modèles 3D — Plaquettes irrégulières [Spécification technique] Deleted:
— Partie 203: Création et échange des modèles 3D — Plaquettes de perçage échangeables [Spécification Deleted:
technique]
— Partie 204: Création et échange des modèles 3D — Plaquettes d'alésage [Spécification technique]
Deleted:
— Partie 301: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des Deleted:
tarauds, tarauds à refouler et filières de filetage [Spécification technique]
Deleted: -
Deleted:
— Partie 302: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
Deleted:
forets monoblocs et des outils de lamage [Spécification technique]
Deleted:
— Partie 303: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
Deleted: -
fraises cylindriques à arêtes de coupe non amovibles [Spécification technique]
Deleted:
Deleted: -
— Partie 304: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
fraises à alésage et arêtes de coupe non amovibles [Spécification technique]
Deleted:
Deleted:
— Partie 307: Création et échange des modèles 3D — Fraises cylindriques pour plaquettes amovibles
Deleted: -
[Spécification technique]
Deleted:
— Partie 308: Création et échange des modèles 3D — Fraises à alésage pour plaquettes amovibles
Deleted:
[Spécification technique]
Deleted:
— Partie 309: Création et échange des modèles 3D — Porte-outils pour plaquettes amovibles Deleted:
[Spécification technique]
— Partie 311: Création et échange des modèles 3D — Alésoirs monoblocs [Spécification technique] Deleted:
— Partie 312: Création et échange des modèles 3D — Alésoirs pour plaquettes amovibles [Spécification Deleted:
technique]
— Partie 401: Création et échange des modèles 3D — Attachements de conversion, de rallonge et de
Deleted:
réduction [Spécification technique]
— Partie 405: Création et échange des modèles 3D — Pinces [Spécification technique] Deleted:
Les parties suivantes sont en cours d'élaboration: Deleted:
— Partie 70: Format des données graphiques — Réglage des calques pour la représentation de l'outil Deleted:
[Spécification technique]
© ISO 2016 – Tous droits réservés
vi

---------------------- Page: 6 ----------------------
ISO/TS 13399-311:2016(F)
— Partie 71: Format des données graphiques — Création de documents pour l'échange de données
Deleted:
normalisées: Informations graphiques des produits [Spécification technique]
— Partie 72: Création de documents pour l'échange de données normalisées — Définition des propriétés
Deleted:
pour les dessins d'en-tête et leur échange de données en XML [Spécification technique]
— Partie 305: Création et échange des modèles 3D — Systèmes d'outils modulables avec cartouches Deleted:
réglables pour alésage [Spécification technique]
— Partie 310: Création et échange de modèles 3D — Outils de tour à plaquettes en carbures métalliques Deleted:
[Spécification technique]
© ISO 2016 – Tous droits réservés
vii

---------------------- Page: 7 ----------------------
ISO/TS 13399-311:2016(F)
Introduction
La présente partie de l'ISO/TS 13399 définit le concept, les termes et les définitions pour la conception Deleted:
de modèles 3D simplifiés d’alésoirs monoblocs, pouvant être utilisés pour la programmation CN, la
simulation des processus de fabrication et la détermination des collisions dans les processus d'usinage.
Il n'est pas prévu de normaliser la conception de l’outil coupant lui‐même.
Un outil coupant est utilisé dans une machine‐outil pour enlever la matière d'une pièce par une action
de cisaillement sur les arêtes de l'outil. Les données de l'outil coupant qui peuvent être décrites par
l'ISO/TS 13399 (toutes les parties) comprennent, sans s'y limiter, tout ce qui se trouve entre la pièce et
la machine‐outil. Les informations relatives aux plaquettes, outils solides, outils assemblés, adaptateurs,
composants et leurs relations peuvent être représentées par l'ISO/TS 13399 (toutes les parties). La Deleted:
demande croissante de fournir à l'utilisateur final des modèles 3D pour les besoins définis ci‐dessus est
à la base de l'élaboration de cette série de Normes Internationales.
L'objectif de la présente Norme internationale est de fournir les moyens de représenter les
informations décrivant les outils coupants sous une forme informatisable indépendante d'un système
informatique particulier. Cette représentation facilitera le traitement et les échanges de données
relatives aux outils coupants par et entre les différents logiciels et plates‐formes informatiques, et
permettra l'application de ces données dans la planification de la production, les opérations de coupe et
l'approvisionnement en outils. La nature de cette description la rend adaptée, non seulement pour
l'échange de fichiers neutres mais également en tant que base pour la mise en œuvre et le partage de
bases de données produits et pour l'archivage. Les méthodes utilisées pour ces représentations sont
celles développées par l'ISO/TC 184 pour la représentation de données produits en utilisant des
modèles d'informations normalisés et des dictionnaires de référence.
Les définitions et identifications des entrées du dictionnaire sont définies par des données standards
qui consistent en des instances de types de données d'entité EXPRESS définis dans le schéma commun
du dictionnaire, qui résulte des efforts conjoints entre l'ISO/TC 184/SC 4 et l'IEC/TC 3/SC 3D, et de ses
extensions définies dans l’ISO 13584‐24 et l'ISO 13584‐25. Deleted:
Deleted: ‐
Deleted:
Deleted: ‐
© ISO 2016 – Tous droits réservés
viii

---------------------- Page: 8 ----------------------
SPÉCIFICATION TECHNIQUE ISO/TS 13399-311:2016(F)

Représentation et échange des données relatives aux outils
coupants — Partie 311: Création et échange de modèles 3D —
Alésoirs monoblocs
1 Domaine d'application
La présente partie de l'ISO/TS 13399 spécifie un concept pour la conception des éléments relatifs aux Deleted:
outils, limité aux alésoirs monoblocs, utilisant les propriétés et domaines de valeurs associés.
La présente partie de l'ISO/TS 13399 spécifie une façon commune de concevoir des modèles simplifiés Deleted:
contenant les éléments suivants:
— des définitions et identifications des caractéristiques de conception des alésoirs monoblocs, avec un
lien vers les propriétés utilisées; Deleted:
— des définitions et identifications de la structure interne du modèle 3D qui représente les
caractéristiques et les propriétés des alésoirs monoblocs; Deleted:
Les éléments suivants n'entrent pas dans le domaine d'application de la présente partie de
l’ISO/TS 13399:
Deleted:
— les applications où les données standards peuvent être stockées ou référencées; Deleted:
— le concept de modèles 3D pour les outils coupants; Deleted:
— le concept de modèles 3D pour les éléments coupants;
Deleted:
— le concept de modèles 3D pour d'autres éléments de l’outil non décrits dans le domaine
d’application de la présente partie de l’ISO/TS 13399; Deleted:
Deleted:
— le concept de modèles 3D pour les éléments relatifs aux attachements;
Deleted:
— le concept de modèles 3D pour les éléments relatifs aux assemblages et éléments auxiliaires.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent
document et sont indispensables à son application. Pour les références datées, seule l'édition citée Deleted:
s'applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
Deleted: ‐
compris les éventuels amendements).
Deleted:
Deleted:
ISO/TS 13399‐3, Représentation et échange des données relatives aux outils coupants — Partie 3:
Dictionnaire de référence pour les éléments relatifs aux outils Deleted:
Deleted: ‐
ISO/TS 13399‐4, Représentation et échange des données relatives aux outils coupants — Partie 4:
Deleted:
Dictionnaire de référence pour les éléments relatifs aux attachements
Deleted:
© ISO 2016 – Tous droits réservés
1

---------------------- Page: 9 ----------------------
ISO/TS 13399-311:2016(F)
ISO/TS 13399‐50:2013, Représentation et échange des données relatives aux outils coupants — Partie 50: Deleted: …13399‐…50:2013, Représentation
... [1]
Dictionnaire de référence pour les systèmes de coordonnées et les concepts communs
ISO/TS 13399‐60, Représentation et échange des données relatives aux outils coupants — Partie 60: Deleted: …13399‐…60, Représentation et
... [2]
Dictionnaire de référence pour les systèmes de connexion
ISO/TS 13399‐80, Représentation et échange des données relatives aux outils coupants — Partie 80: Deleted: …13399‐…80, Représentation et
... [3]
Description des modèles 3D basés sur les propriétés de l'ISO 13399: Vue d'ensemble et principes
Deleted: Eléments
3 Éléments de départ, systèmes de coordonnées, plans
3.1 Généralités
La création de modèles 3D doit être réalisée à l'aide de dimensions nominales.
AVERTISSEMENT — Il n'est pas garanti que le modèle 3D, créé selon les méthodes décrites dans la Deleted: –… Il n'est pas garanti que le
... [4]
présente partie de l’ISO/TS 13399, soit une représentation fidèle de l'outil physique fourni par le
fabricant. Si les modèles sont utilisés à des fins de simulation, par exemple, simulation FAO, il doit être
tenu compte du fait que les dimensions réelles du produit peuvent différer de ces dimensions
nominales. Voir l’Annexe A.
NOTE Certaines définitions proviennent de l'ISO/TS 13399‐50.
Deleted: …13399‐
... [5]
3.2 Système de référence
Le système de référence doit se composer des éléments standard suivants, comme indiqué à la Figure 1: Deleted: …1
... [6]
— système de coordonnées standard: système de coordonnées cartésiennes rectangulaires à droite
Deleted: … système de coordonnées
... [7]
dans un espace tridimensionnel, appelé «système de coordonnées principal» (PCS);
— trois plans orthogonaux: plans situés dans le système de coordonnées contenant les axes du Deleted: … plans situés dans le système de
... [8]
système, appelés «plan XY» (XYP), «plan XZ» (XZP) et «plan YZ» (YZP);
— trois axes orthogonaux: axes construits comme intersections des 3 lignes de plan orthogonal, Deleted: … axes construits comme
... [9]
respectivement nommés «axe x» (XA), «axe y» (YA) et «axe z» (ZA).
13399‐311_ed1fig1.eps Deleted: C060429ffig1.EPS¶
Figure 1
Figure 1 — Système de référence
3.3 Système de coordonnées principal et système de coordonnées de montage
L'emplacement du système de coordonnées principal (PCS) dans le modèle 3D doit être défini sans
ambiguïté. Conformément à l’ISO/TS 13399‐50:2013, 5.2 et aux Figures F.4 à F.9, la position du PCS est Deleted: …13399‐…50:2013, 5.2 et aux
... [10]
indiquée pour toutes les interfaces de connexion. Ensuite, le PCS se trouve sur la ligne de mesure, si des
interfaces de connexion avec une ligne de mesure sont utilisées, par exemple une queue à cône creux,
une queue à cône polygonale ou à cône à système de serrage à billes. Pour les queues sans ligne de
mesure définie, le PCS doit être positionné à l'extrémité de la queue.
Un système de référence supplémentaire doit être défini pour le montage virtuel d’alésoirs sur un
élément relatif à l’attachement. Ce système de référence doit être nommé «système de coordonnées de Deleted: …ystème de coordonnées de
... [11]
montage» (MCS). Il est situé au point de départ de la longueur de dépassement de l'élément relatif à
l’outil. L’orientation est indiquée à la Figure 2.
© ISO 2016 – Tous droits réservés
2

---------------------- Page: 10 ----------------------
ISO/TS 13399-311:2016(F)
13399‐311_ed1fig2.eps
Deleted: C060429ffig2.EPS¶
Deleted: 2… — Exemple de
... [12]
Figure 2 — Exemple de l'orientation sur système de référence «PCS» et «MCS»
3.4 Système de coordonnées sur la partie coupante
Le système de coordonnées sur la partie coupante, par exemple, la face du plan, appelé «système de Deleted: …ystème de coordonnées
... [13]
coordonnées en cours» (CIP), avec une distance définie par rapport au PCS, doit être orienté comme
suit et comme indiqué à la Figure 3:
— l’axe z du CIP pointe vers le PCS; Deleted:
— l’axe z du CIP est colinéaire à l'axe z du PCS; Deleted:
— l’axe y du CIP est parallèle à l'axe y du PCS.
13399‐311_ed1fig3.eps Deleted: C060429ffig3.EPS¶
Figure 3
Figure 3 — Orientation du CIP
Si le logiciel de modélisation 3D offre la possibilité d'inclure des interfaces pour les composants, par
exemple, pour monter une partie de face coupante sur un outil coupant complet, il est conseillé
d'utiliser le système de coordonnées «CIP».
Deleted: …IP
... [14]
3.5 Plans
La modélisation doit être effectuée sur la base des plans de la Figure 4, utilisés comme référence, le cas
échéant. Par conséquent, il est possible de faire varier le modèle ou de supprimer des caractéristiques
individuelles d'éléments de conception indépendants en changeant la valeur d'un ou de plusieurs
paramètres du modèle. De plus, l'identification des différentes zones doit être simplifiée par l'utilisation
du concept de plan, même s'ils entrent en contact avec les autres de même taille, par exemple, goujure,
queue, etc.
Pour la visualisation 3D des alésoirs monoblocs, les plans doivent être déterminés comme suit: Deleted:
— plan «HEP» (plan d’extrémité de la tête) pour la longueur totale de l’outil (OAL), basé sur le PCS; Deleted: …EP … (plan d’extrémité
... [15]
— plan «LDCP» pour la distance du point de référence «PK», basé sur le «CIP»;
Deleted: …DCP … pour la distance
... [16]
— plan «LP» pour la longueur d’arête de coupe (L), basé sur le «CIP»; Deleted: …P … pour la longueur
... [17]
— plan «LPRP» pour la longueur de dépassement, basé sur le «CIP»; Deleted: …PRP … pour la
... [18]
— plan «LSP» pour la longueur de queue (LS), basé sur le «TEP»;
Deleted: …SP … pour la longueur
... [19]
— plan «LUP» pour la longueur utilisable (LU), basé sur le «CIP»; Deleted: …UP … pour la longueur
... [20]
— plan «PLGLP» pour la longueur du connecteur, basé sur le «CIP»; Deleted: …LGLP … pour la
... [21]
— plan «SDLP_x» pour la longueur d’un étage d’un diamètre donné ‐ indexé au moyen du «nombre
Deleted: …DLP_x … pour la
... [22]
d’étages»; basé sur le «TCLP» pour le premier étage ou le «SDP_x» pour les étages suivants ‐ la
distance entre «SDLP_x» et «TCLP» ou «SDP_x» donne la valeur «SDL_x»;
© ISO 2016 – Tous droits réservés
3

---------------------- Page: 11 ----------------------
ISO/TS 13399-311:2016(F)
— plan «SDP_x» pour la distance de l’étage, indexé au moyen du «nombre d’étages», basé sur le «CIP»; Deleted:
Deleted:
— plan «TEP» d’extrémité de l’outil pour la longueur de l’outil; la distance entre «CIP» et «TEP» est
Deleted:
appelée longueur totale (OAL).
Deleted:
La Figure 4 montre un exemple de l’ordre et de l’emplacement des plans définis pour la conception.
Deleted:
Deleted: » ;
13399‐311_ed1fig4.eps
Deleted:
Figure 4 — Plans pour la conception Deleted:
Deleted:
3.6 Point de coupe de référence Deleted:
Deleted:
Pour la conception, le point de coupe de référence doit être défini. Le point est défini comme l’arête de
Deleted:
coupe théorique dans le plan XZ du «PCS». Par conséquent, il doit toujours être fait référence au
Deleted:
diamètre de coupe comme indiqué à la Figure 5.
Deleted:
13399‐311_ed1fig5.eps
Deleted: C060429ffig4.EPS¶
Figure 4
Figure 5 — Position du point de coupe de référence (CRP)
Deleted:
Deleted:
4 Conception du modèle
Deleted:
Deleted: C060429ffig5.EPS¶
4.1 Généralités
Figure 5
Les schémas (contour extérieur) et contours de la géométrie de base ne contiennent pas de détails tels
que les gorges, chanfreins, ou arrondis. Ces détails doivent être conçus en tant que caractéristiques de
conception séparées, après la conception de la géométrie de base et sont donc nommés géométrie de
précision.
L'ordre de la structure du modèle doit être déterminé par l'état de la technologie des systèmes CAO. Les
références entre les composants de conception de la partie coupante et de la partie non‐coupante ne
doivent pas être prises en compte.
Les alésoirs monoblocs doivent être conçus en tant qu'éléments de conception symétriques rotatifs
basés sur les propriétés conformes à l'ISO/TS 13399‐3: Deleted:
Deleted: ‐
— géométrie de la partie non‐coupante, y compris l'interface de connexion, le cas échéant;
Deleted:
Deleted:
— géométrie de la partie coupante;
Deleted:
— en plus des éléments de conception d
...

SPÉCIFICATION ISO/TS
TECHNIQUE 13399-311
Première édition
2016-03-01
Représentation et échange des
données relatives aux outils
coupants —
Partie 311:
Création et échange des modèles 3D —
Alésoirs monoblocs
Cutting tool data representation and exchange —
Part 311: Creation and exchange of 3D models — Solid reamers
Numéro de référence
ISO/TS 13399-311:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO/TS 13399-311:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/TS 13399-311:2016(F)

Sommaire Page
Avant-propos .v
Introduction .vii
1 Domaine d'application . 1
2 Références normatives . 1
3 Éléments de départ, systèmes de coordonnées, plans . 2
3.1 Généralités . 2
3.2 Système de référence . 2
3.3 Système de coordonnées principal et système de coordonnées de montage . 3
3.4 Système de coordonnées sur la partie coupante . 3
3.5 Plans . 4
3.6 Point de coupe de référence . 5
4 Conception du modèle . 6
4.1 Généralités . 6
4.2 Paramètres nécessaires pour la caractéristique d’interface de connexion. 6
5 Alésoir cylindrique . 7
5.1 Généralités . 7
5.2 Propriétés nécessaires . 7
5.3 Géométrie de la partie non-coupante, y compris le raccordement . 8
5.4 Géométrie de la partie coupante . 8
5.5 Alésoir cylindrique complet . 9
6 Alésoir conique .10
6.1 Généralités .10
6.2 Propriétés nécessaires .10
6.3 Géométrie de la partie non-coupante, y compris le raccordement .11
6.4 Géométrie de la partie coupante .11
6.5 Alésoir conique complet .12
7 Alésoir étagé .12
7.1 Généralités .12
7.2 Propriétés nécessaires .13
7.3 Géométrie de la partie non-coupante, y compris le raccordement .14
7.4 Géométrie de la partie coupante .14
7.5 Alésoir étagé complet .15
8 Alésoir en forme de cloche .15
8.1 Généralités .15
8.2 Propriétés nécessaires .16
8.3 Géométrie de la partie non-coupante, y compris le raccordement .17
8.4 Géométrie de la partie coupante .17
8.5 Alésoir en forme de cloche complet.18
9 Alésoir creux .18
9.1 Généralités .18
9.2 Propriétés nécessaires .19
9.3 Géométrie de la partie non-coupante, y compris le raccordement .20
9.4 Géométrie de la partie coupante .20
9.5 Alésoir creux complet .21
10 Conception des détails .22
10.1 Bases pour la modélisation .22
10.2 Surfaces de contact/serrage — Orientation .22
10.3 Chanfreins et arrondis .22
11 Attributs des surfaces — Visualisation des caractéristiques du modèle .22
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/TS 13399-311:2016(F)

12 Structure des éléments de conception (arborescence du modèle) .22
13 Modèle d’échanges de données .23
Annexe A (informative) Informations sur les dimensions nominales .24
Bibliographie .25
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/TS 13399-311:2016(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l'Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC) voir le lien
suivant: www .iso .org/iso/fr/foreword .html.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 29, Petit outillage.
L'ISO 13399 comprend les parties suivantes, présentées sous le titre général Représentation et échange
des données relatives aux outils coupants:
— Partie 1: Vue d'ensemble, principes fondamentaux et modèle général d'informations
— Partie 2: Dictionnaire de référence pour les éléments coupants [Spécification technique]
— Partie 3: Dictionnaire de référence pour les éléments relatifs aux outils [Spécification technique]
— Partie 4: Dictionnaire de référence pour les éléments relatifs aux attachements [Spécification technique]
— Partie 5: Dictionnaire de référence pour les éléments d'assemblage [Spécification technique]
— Partie 50: Dictionnaire de référence pour les systèmes de référence et les concepts communs [Spécification
technique]
— Partie 60: Dictionnaire de référence pour les systèmes de connexion [Spécification technique]
— Partie 80: Création et échange des modèles 3D — Vue d'ensemble et principes [Spécification technique]
— Partie 100: Définitions, principes et méthodes pour les dictionnaires de référence [Spécification
technique]
— Partie 150: Lignes directrices d'utilisation [Spécification technique]
— Partie 201: Création et échange des modèles 3D — Plaquettes régulières [Spécification technique]
— Partie 202: Création et échange des modèles 3D — Plaquettes irrégulières [Spécification technique]
© ISO 2016 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/TS 13399-311:2016(F)

— Partie 203: Création et échange des modèles 3D — Plaquettes de perçage échangeables [Spécification
technique]
— Partie 204: Création et échange des modèles 3D — Plaquettes d'alésage [Spécification technique]
— Partie 301: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
tarauds, tarauds à refouler et filières de filetage [Spécification technique]
— Partie 302: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
forets monoblocs et des outils de lamage [Spécification technique]
— Partie 303: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
fraises cylindriques à arêtes de coupe non amovibles [Spécification technique]
— Partie 304: Description des modèles 3D basés sur les propriétés de l'ISO/TS 13399-3: Modélisation des
fraises à alésage et arêtes de coupe non amovibles [Spécification technique]
— Partie 307: Création et échange des modèles 3D — Fraises cylindriques pour plaquettes amovibles
[Spécification technique]
— Partie 308: Création et échange des modèles 3D — Fraises à alésage pour plaquettes amovibles
[Spécification technique]
— Partie 309: Création et échange des modèles 3D — Porte-outils pour plaquettes amovibles [Spécification
technique]
— Partie 311: Création et échange des modèles 3D — Alésoirs monoblocs [Spécification technique]
— Partie 312: Création et échange des modèles 3D — Alésoirs pour plaquettes amovibles [Spécification
technique]
— Partie 401: Création et échange des modèles 3D — Attachements de conversion, de rallonge et de
réduction [Spécification technique]
— Partie 405: Création et échange des modèles 3D — Pinces [Spécification technique]
Les parties suivantes sont en cours d'élaboration:
— Partie 70: Format des données graphiques — Réglage des calques pour la représentation de l'outil
[Spécification technique]
— Partie 71: Format des données graphiques — Création de documents pour l'échange de données
normalisées: Informations graphiques des produits [Spécification technique]
— Partie 72: Création de documents pour l'échange de données normalisées — Définition des propriétés
pour les dessins d'en-tête et leur échange de données en XML [Spécification technique]
— Partie 305: Création et échange des modèles 3D — Systèmes d'outils modulables avec cartouches
réglables pour alésage [Spécification technique]
— Partie 310: Création et échange de modèles 3D — Outils de tour à plaquettes en carbures métalliques
[Spécification technique]
vi © ISO 2016 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/TS 13399-311:2016(F)

Introduction
La présente partie de l'ISO/TS 13399 définit le concept, les termes et les définitions pour la conception
de modèles 3D simplifiés d’alésoirs monoblocs, pouvant être utilisés pour la programmation CN, la
simulation des processus de fabrication et la détermination des collisions dans les processus d'usinage.
Il n'est pas prévu de normaliser la conception de l’outil coupant lui-même.
Un outil coupant est utilisé dans une machine-outil pour enlever la matière d'une pièce par une action
de cisaillement sur les arêtes de l'outil. Les données de l'outil coupant qui peuvent être décrites par
l'ISO/TS 13399 (toutes les parties) comprennent, sans s'y limiter, tout ce qui se trouve entre la pièce et la
machine-outil. Les informations relatives aux plaquettes, outils solides, outils assemblés, adaptateurs,
composants et leurs relations peuvent être représentées par l'ISO/TS 13399 (toutes les parties). La
demande croissante de fournir à l'utilisateur final des modèles 3D pour les besoins définis ci-dessus est
à la base de l'élaboration de cette série de Normes Internationales.
L'objectif de la présente Norme internationale est de fournir les moyens de représenter les informations
décrivant les outils coupants sous une forme informatisable indépendante d'un système informatique
particulier. Cette représentation facilitera le traitement et les échanges de données relatives aux outils
coupants par et entre les différents logiciels et plates-formes informatiques, et permettra l'application
de ces données dans la planification de la production, les opérations de coupe et l'approvisionnement en
outils. La nature de cette description la rend adaptée, non seulement pour l'échange de fichiers neutres
mais également en tant que base pour la mise en œuvre et le partage de bases de données produits et
pour l'archivage. Les méthodes utilisées pour ces représentations sont celles développées par l'ISO/
TC 184 pour la représentation de données produits en utilisant des modèles d'informations normalisés
et des dictionnaires de référence.
Les définitions et identifications des entrées du dictionnaire sont définies par des données standards
qui consistent en des instances de types de données d'entité EXPRESS définis dans le schéma commun
du dictionnaire, qui résulte des efforts conjoints entre l'ISO/TC 184/SC 4 et l'IEC/TC 3/SC 3D, et de ses
extensions définies dans l’ISO 13584-24 et l'ISO 13584-25.
© ISO 2016 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
SPÉCIFICATION TECHNIQUE ISO/TS 13399-311:2016(F)
Représentation et échange des données relatives aux outils
coupants —
Partie 311:
Création et échange des modèles 3D — Alésoirs monoblocs
1 Domaine d'application
La présente partie de l'ISO/TS 13399 spécifie un concept pour la conception des éléments relatifs aux
outils, limité aux alésoirs monoblocs, utilisant les propriétés et domaines de valeurs associés.
La présente partie de l'ISO/TS 13399 spécifie une façon commune de concevoir des modèles simplifiés
contenant les éléments suivants:
— des définitions et identifications des caractéristiques de conception des alésoirs monoblocs, avec un
lien vers les propriétés utilisées;
— des définitions et identifications de la structure interne du modèle 3D qui représente les
caractéristiques et les propriétés des alésoirs monoblocs;
Les éléments suivants n'entrent pas dans le domaine d'application de la présente partie de l’ISO/
TS 13399:
— les applications où les données standards peuvent être stockées ou référencées;
— le concept de modèles 3D pour les outils coupants;
— le concept de modèles 3D pour les éléments coupants;
— le concept de modèles 3D pour d'autres éléments de l’outil non décrits dans le domaine d’application
de la présente partie de l’ISO/TS 13399;
— le concept de modèles 3D pour les éléments relatifs aux attachements;
— le concept de modèles 3D pour les éléments relatifs aux assemblages et éléments auxiliaires.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO/TS 13399-3, Représentation et échange des données relatives aux outils coupants — Partie 3:
Dictionnaire de référence pour les éléments relatifs aux outils
ISO/TS 13399-4, Représentation et échange des données relatives aux outils coupants — Partie 4:
Dictionnaire de référence pour les éléments relatifs aux attachements
ISO/TS 13399-50:2013, Représentation et échange des données relatives aux outils coupants — Partie 50:
Dictionnaire de référence pour les systèmes de coordonnées et les concepts communs
ISO/TS 13399-60, Représentation et échange des données relatives aux outils coupants — Partie 60:
Dictionnaire de référence pour les systèmes de connexion
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 8 ----------------------
ISO/TS 13399-311:2016(F)

ISO/TS 13399-80, Représentation et échange des données relatives aux outils coupants — Partie 80:
Création et échange de modèles 3D — Vue d'ensemble et principes
3 Éléments de départ, systèmes de coordonnées, plans
3.1 Généralités
La création de modèles 3D doit être réalisée à l'aide de dimensions nominales.
AVERTISSEMENT — Il n'est pas garanti que le modèle 3D, créé selon les méthodes décrites dans
la présente partie de l’ISO/TS 13399, soit une représentation fidèle de l'outil physique fourni par
le fabricant. Si les modèles sont utilisés à des fins de simulation, par exemple, simulation FAO,
il doit être tenu compte du fait que les dimensions réelles du produit peuvent différer de ces
dimensions nominales. Voir l’Annexe A.
NOTE Certaines définitions proviennent de l'ISO/TS 13399-50.
3.2 Système de référence
Le système de référence doit se composer des éléments standard suivants, comme indiqué à la Figure 1:
— système de coordonnées standard: système de coordonnées cartésiennes rectangulaires à droite
dans un espace tridimensionnel, appelé «système de coordonnées principal» (PCS);
— trois plans orthogonaux: plans situés dans le système de coordonnées contenant les axes du
système, appelés «plan XY» (XYP), «plan XZ» (XZP) et «plan YZ» (YZP);
— trois axes orthogonaux: axes construits comme intersections des 3 lignes de plan orthogonal,
respectivement nommés «axe x» (XA), «axe y» (YA) et «axe z» (ZA).
Figure 1 — Système de référence
2 © ISO 2016 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/TS 13399-311:2016(F)

3.3 Système de coordonnées principal et système de coordonnées de montage
L'emplacement du système de coordonnées principal (PCS) dans le modèle 3D doit être défini sans
ambiguïté. Conformément à l’ISO/TS 13399-50:2013, 5.2 et aux Figures F.4 à F.9, la position du PCS est
indiquée pour toutes les interfaces de connexion. Ensuite, le PCS se trouve sur la ligne de mesure, si des
interfaces de connexion avec une ligne de mesure sont utilisées, par exemple une queue à cône creux,
une queue à cône polygonale ou à cône à système de serrage à billes. Pour les queues sans ligne de
mesure définie, le PCS doit être positionné à l'extrémité de la queue.
Un système de référence supplémentaire doit être défini pour le montage virtuel d’alésoirs sur un
élément relatif à l’attachement. Ce système de référence doit être nommé «système de coordonnées de
montage» (MCS). Il est situé au point de départ de la longueur de dépassement de l'élément relatif à
l’outil. L’orientation est indiquée à la Figure 2.
Figure 2 — Exemple de l'orientation sur système de référence «PCS» et «MCS»
3.4 Système de coordonnées sur la partie coupante
Le système de coordonnées sur la partie coupante, par exemple, la face du plan, appelé «système de
coordonnées en cours» (CIP), avec une distance définie par rapport au PCS, doit être orienté comme
suit et comme indiqué à la Figure 3:
— l’axe z du CIP pointe vers le PCS;
— l’axe z du CIP est colinéaire à l'axe z du PCS;
— l’axe y du CIP est parallèle à l'axe y du PCS.
© ISO 2016 – Tous droits réservés 3

---------------------- Page: 10 ----------------------
ISO/TS 13399-311:2016(F)

Figure 3 — Orientation du CIP
Si le logiciel de modélisation 3D offre la possibilité d'inclure des interfaces pour les composants, par
exemple, pour monter une partie de face coupante sur un outil coupant complet, il est conseillé d'utiliser
le système de coordonnées «CIP».
3.5 Plans
La modélisation doit être effectuée sur la base des plans de la Figure 4, utilisés comme référence, le cas
échéant. Par conséquent, il est possible de faire varier le modèle ou de supprimer des caractéristiques
individuelles d'éléments de conception indépendants en changeant la valeur d'un ou de plusieurs
paramètres du modèle. De plus, l'identification des différentes zones doit être simplifiée par l'utilisation
du concept de plan, même s'ils entrent en contact avec les autres de même taille, par exemple, goujure,
queue, etc.
Pour la visualisation 3D des alésoirs monoblocs, les plans doivent être déterminés comme suit:
— plan «HEP» (plan d’extrémité de la tête) pour la longueur totale de l’outil (OAL), basé sur le PCS;
— plan «LDCP» pour la distance du point de référence «PK», basé sur le «CIP»;
— plan «LP» pour la longueur d’arête de coupe (L), basé sur le «CIP»;
— plan «LPRP» pour la longueur de dépassement, basé sur le «CIP»;
— plan «LSP» pour la longueur de queue (LS), basé sur le «TEP»;
— plan «LUP» pour la longueur utilisable (LU), basé sur le «CIP»;
— plan «PLGLP» pour la longueur du connecteur, basé sur le «CIP»;
— plan «SDLP_x» pour la longueur d’un étage d’un diamètre donné - indexé au moyen du «nombre
d’étages»; basé sur le «TCLP» pour le premier étage ou le «SDP_x» pour les étages suivants - la
distance entre «SDLP_x» et «TCLP» ou «SDP_x» donne la valeur «SDL_x»;
— plan «SDP_x» pour la distance de l’étage, indexé au moyen du «nombre d’étages», basé sur le «CIP»;
— plan «TEP» d’extrémité de l’outil pour la longueur de l’outil; la distance entre «CIP» et «TEP» est
appelée longueur totale (OAL).
4 © ISO 2016 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO/TS 13399-311:2016(F)

La Figure 4 montre un exemple de l’ordre et de l’emplacement des plans définis pour la conception.
Figure 4 — Plans pour la conception
3.6 Point de coupe de référence
Pour la conception, le point de coupe de référence doit être défini. Le point est défini comme l’arête
de coupe théorique dans le plan XZ du «PCS». Par conséquent, il doit toujours être fait référence au
diamètre de coupe comme indiqué à la Figure 5.
Figure 5 — Position du point de coupe de référence (CRP)
© ISO 2016 – Tous droits réservés 5

---------------------- Page: 12 ----------------------
ISO/TS 13399-311:2016(F)

4 Conception du modèle
4.1 Généralités
Les schémas (contour extérieur) et contours de la géométrie de base ne contiennent pas de détails tels
que les gorges, chanfreins, ou arrondis. Ces détails doivent être conçus en tant que caractéristiques de
conception séparées, après la conception de la géométrie de base et sont donc nommés géométrie de
précision.
L'ordre de la structure du modèle doit être déterminé par l'état de la technologie des systèmes CAO. Les
références entre les composants de conception de la partie coupante et de la partie non-coupante ne
doivent pas être prises en compte.
Les alésoirs monoblocs doivent être conçus en tant qu'éléments de conception symétriques rotatifs
basés sur les propriétés conformes à l'ISO/TS 13399-3:
— géométrie de la partie non-coupante, y compris l'interface de connexion, le cas échéant;
— géométrie de la partie coupante;
— en plus des éléments de conception décrits ci-dessous, une polyligne appelée «ligne de coupe» doit
être générée le long de la partie coupante, qui peut être ouverte ou fermée.
Ces deux parties géométriques sont colorées comme indiqué à l’Article 11.
Le nombre total d'éléments de conception doit dépendre du niveau de détai
...
