ISO 877-3:2018
(Main)Plastics — Methods of exposure to solar radiation — Part 3: Intensified weathering using concentrated solar radiation
Plastics — Methods of exposure to solar radiation — Part 3: Intensified weathering using concentrated solar radiation
ISO 877-3:2018 specifies a method for exposing plastics to concentrated solar radiation using reflecting concentrators to accelerate the weathering processes. The purpose is to assess property changes produced after specified stages of such exposures. The reflecting concentrators used in these exposures are sometimes referred to as "Fresnel reflectors" because in cross-section the array of mirrors used to concentrate the solar radiation resembles the cross-section of a Fresnel lens. General guidance concerning the scope of the ISO 877 series is given in ISO 877‑1. NOTE Additional information about solar concentrating exposures, including a partial list of standards in which they are specified, is given in the Bibliography.
Plastiques — Méthodes d'exposition au rayonnement solaire — Partie 3: Exposition intensifiée par rayonnement solaire concentré
ISO 877-3:2018 spécifie une méthode d'exposition des plastiques à un rayonnement solaire concentré à l'aide de concentrateurs réfléchissants pour accélérer le processus d'exposition aux intempéries. L'objectif consiste à évaluer les changements produits après des phases d'exposition spécifiées. Les concentrateurs réfléchissants utilisés dans ces essais d'exposition sont parfois désignés sous le nom de «miroirs de Fresnel» car, vu en coupe transversale, le jeu de miroirs utilisé pour concentrer le rayonnement solaire ressemble à la coupe transversale d'une lentille de Fresnel. Des lignes directrices générales relatives au domaine d'application de la série ISO 877 sont données dans l'ISO 877‑1. NOTE Des informations supplémentaires concernant les essais d'exposition à un rayonnement solaire concentré, y compris une liste partielle des normes dans lesquelles ils sont spécifiés, sont données dans la Bibliographie.
General Information
Relations
Standards Content (Sample)

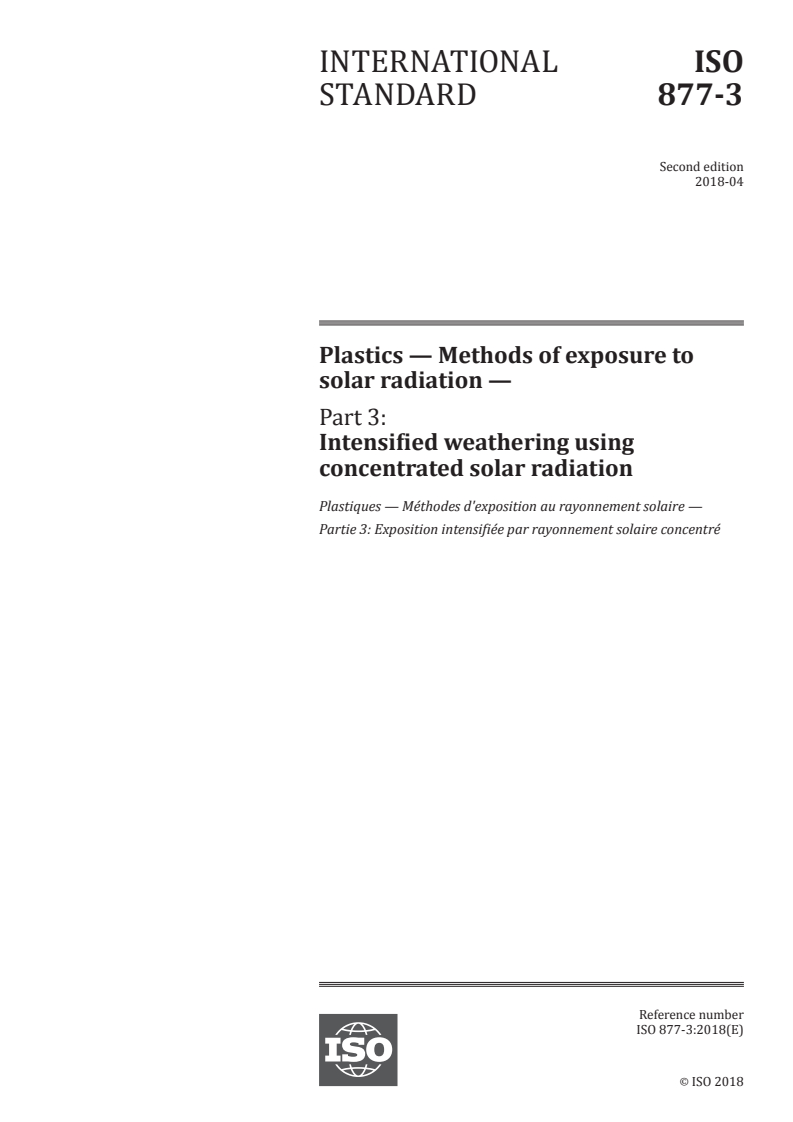

INTERNATIONAL ISO
STANDARD 877-3
Second edition
2018-04
Plastics — Methods of exposure to
solar radiation —
Part 3:
Intensified weathering using
concentrated solar radiation
Plastiques — Méthodes d'exposition au rayonnement solaire —
Partie 3: Exposition intensifiée par rayonnement solaire concentré
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

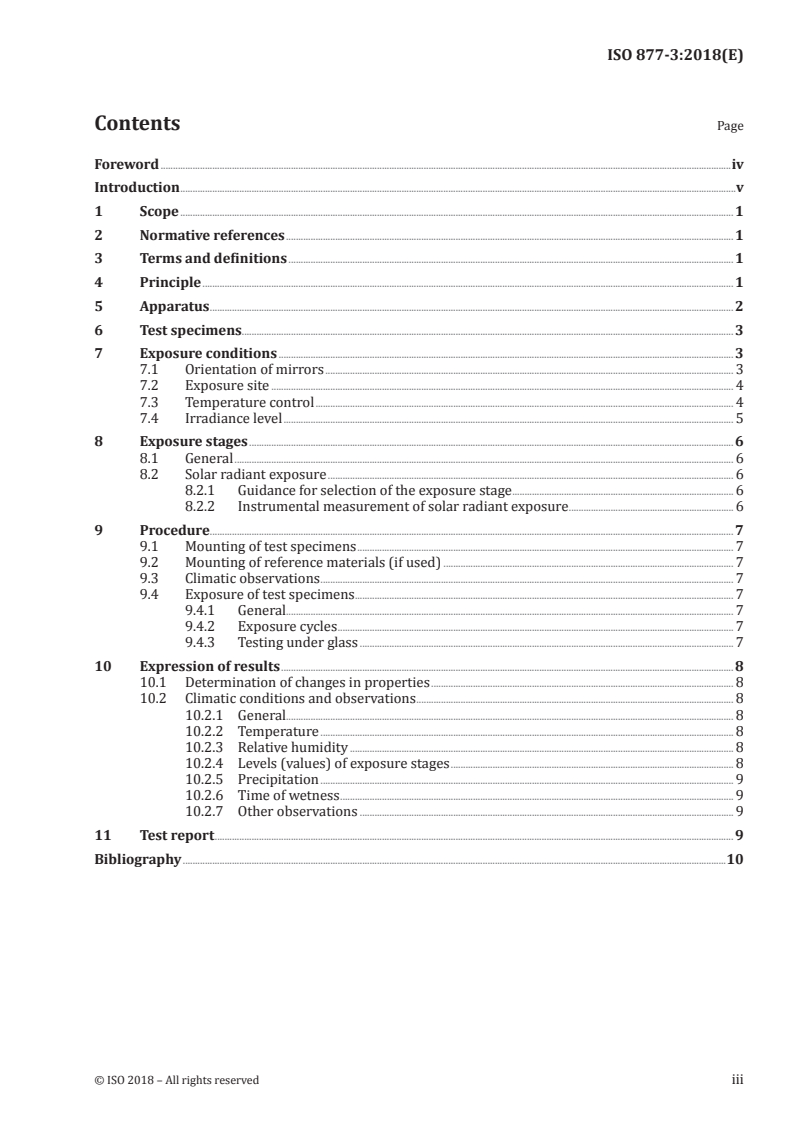

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Test specimens. 3
7 Exposure conditions . 3
7.1 Orientation of mirrors . 3
7.2 Exposure site . 4
7.3 Temperature control . 4
7.4 Irradiance level . 5
8 Exposure stages . 6
8.1 General . 6
8.2 Solar radiant exposure . 6
8.2.1 Guidance for selection of the exposure stage . 6
8.2.2 Instrumental measurement of solar radiant exposure . 6
9 Procedure. 7
9.1 Mounting of test specimens . 7
9.2 Mounting of reference materials (if used) . 7
9.3 Climatic observations . 7
9.4 Exposure of test specimens . 7
9.4.1 General. 7
9.4.2 Exposure cycles . 7
9.4.3 Testing under glass . 7
10 Expression of results . 8
10.1 Determination of changes in properties . 8
10.2 Climatic conditions and observations . 8
10.2.1 General. 8
10.2.2 Temperature . 8
10.2.3 Relative humidity . 8
10.2.4 Levels (values) of exposure stages . 8
10.2.5 Precipitation . 9
10.2.6 Time of wetness . 9
10.2.7 Other observations . 9
11 Test report . 9
Bibliography .10

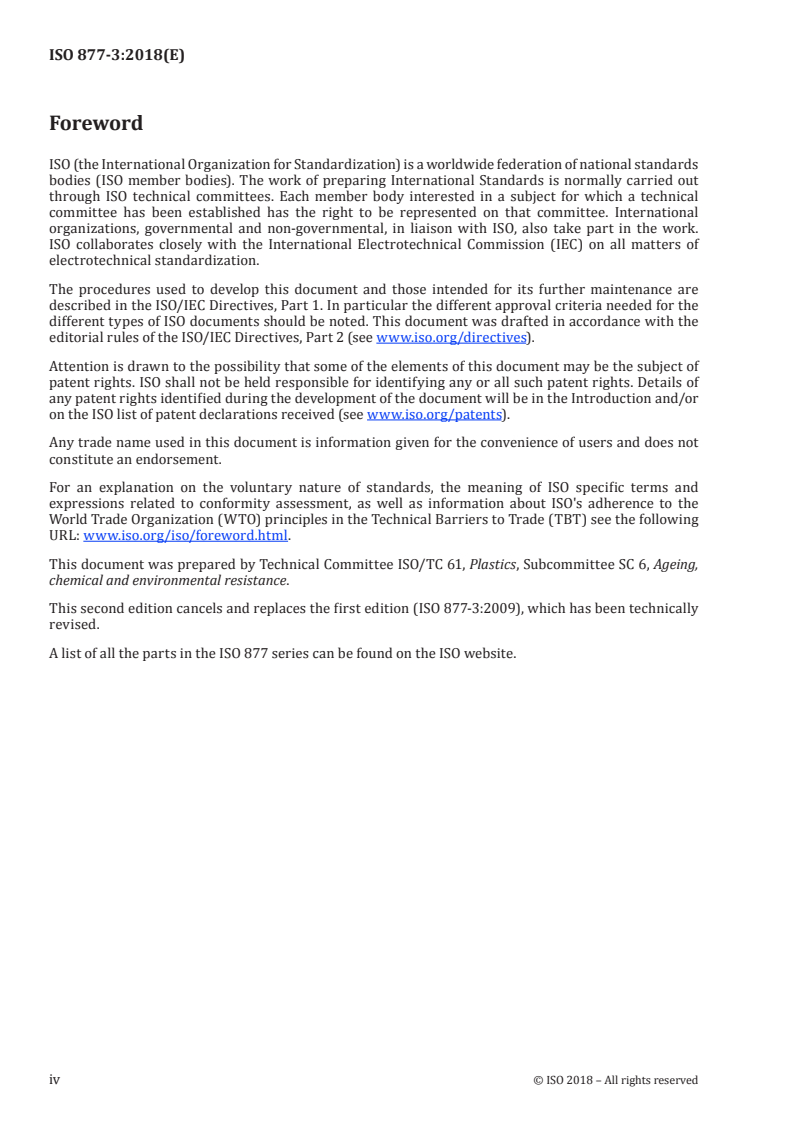

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 6, Ageing,
chemical and environmental resistance.
This second edition cancels and replaces the first edition (ISO 877-3:2009), which has been technically
revised.
A list of all the parts in the ISO 877 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
Introduction
The International Organization for Standardization (ISO) draws attention to the fact that it is claimed
that compliance with this document may involve the use of patents concerning temperature control
described in 7.3
ISO takes no position concerning the evidence, validity and scope of this patent right.
The holder of this patent right has assured ISO that he/she is willing to negotiate licences under
reasonable and non-discriminatory terms and conditions with applicants throughout the world. In
this respect, the statement of the holder of this patent right is registered with ISO. Information may be
obtained from:
Atlas Material Testing Technology LLC
Intellectual Property
45601 North 47th Avenue
Phoenix, Arizona 85087, USA
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights other than those identified above. ISO shall not be held responsible for identifying any or
all such patent rights.
INTERNATIONAL STANDARD ISO 877-3:2018(E)
Plastics — Methods of exposure to solar radiation —
Part 3:
Intensified weathering using concentrated solar radiation
1 Scope
This document specifies a method for exposing plastics to concentrated solar radiation using reflecting
concentrators to accelerate the weathering processes. The purpose is to assess property changes
produced after specified stages of such exposures. The reflecting concentrators used in these exposures
are sometimes referred to as “Fresnel reflectors” because in cross-section the array of mirrors used to
concentrate the solar radiation resembles the cross-section of a Fresnel lens.
General guidance concerning the scope of the ISO 877 series is given in ISO 877-1.
NOTE Additional information about solar concentrating exposures, including a partial list of standards in
which they are specified, is given in the Bibliography.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 877-1, Plastics — Methods of exposure to solar radiation — Part 1: General guidance
ISO 877-2, Plastics — Methods of exposure to solar radiation — Part 2: Direct weathering and exposure
behind window glass
ISO 4892-1, Plastics — Methods of exposure to laboratory light sources — Part 1: General guidance
ASTM G90, Standard Practice for Performing Accelerated Outdoor Weathering of Nonmetallic Materials
Using Concentrated Natural Sunlight
ASTM G179, Standard Specification for Metal Black Panel and White Panel Temperature Devices for Natural
Weathering Tests
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at https:// www .iso .org/ obp
4 Principle
This document describes a method for performing accelerated weathering on plastics using intensified
solar radiation. General guidance is given in ISO 877-1.
5 Apparatus
5.1 General requirements
Refer to ISO 877-1 for general requirements.
All requirements for the solar concentrating device, operation of the device and measurement of the
solar radiation within the specimen exposure area shall be in accordance with ASTM G90. See Figures 1
and 2 for schematic diagrams of the two types of test apparatus.
Key
1 air plenum 6 mirror 11 clutch disc for elevation drive
2 air blower 7 gear box 12 solar cells with shadow hat
3 rotor assembly 8 mast for manual elevation adjustment 13 specimen protection door
4 air deflector 9 air flow switch 14 door release mechanism
5 A-frame assembly 10 water spray nozzles
Figure 1 — Schematic diagram of test apparatus with single-axis tracking
and manual elevation adjustment
2 © ISO 2018 – All rights reserved
Key
1 air plenum 7 gear box for elevation drive 13 solar cells with shadow hat
2 air blower 8 control box 14 specimen protection door
3 rotor assembly 9 gear box for azimuth drive 15 door release mechanism
4 turntable assembly 10 air flow switch 16 air deflector
5 A-frame assembly 11 water spray nozzles
6 mirror 12 clutch disc for elevation drive
Figure 2 — Schematic diagram of test apparatus with dual-axis tracking
5.2 Apparatus for measurement of climatic factors
Refer to ISO 877-1.
6 Test specimens
Refer to ISO 877-1.
NOTE When irregularly shaped specimens are used, air flow and specimen cooling can be adversely affected.
In addition, irradiance will not be uniform on all surfaces of a shaped specimen.
7 Exposure conditions
7.1 Orientation of mirrors
For specific information on the orientation of the mirrors, refer to ASTM G90.
7.2 Exposure site
Fresnel-reflecting solar concentrating devices operate most effectively at locations that receive at
least 3 500 h of sunshine per year and where the average daytime relative humidity is less than 30 %.
ASTM G90 provides requirements for the exposure site’s average ratio of direct solar radiation to global
normal solar radiation.
NOTE In regions that receive 3 500 h of solar radiation and where the average daytime relative humidity is
less than 30 %, the av
...

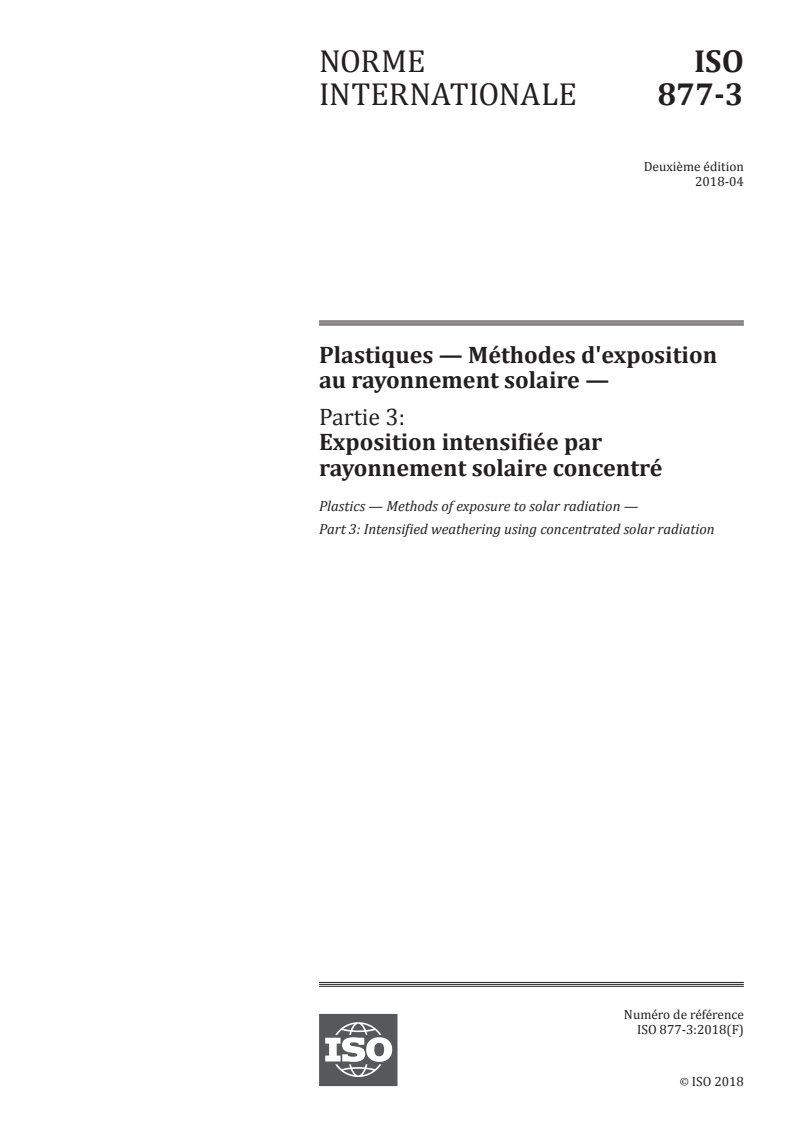

NORME ISO
INTERNATIONALE 877-3
Deuxième édition
2018-04
Plastiques — Méthodes d'exposition
au rayonnement solaire —
Partie 3:
Exposition intensifiée par
rayonnement solaire concentré
Plastics — Methods of exposure to solar radiation —
Part 3: Intensified weathering using concentrated solar radiation
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
5.1 Exigences générales . 2
5.2 Appareillage pour le mesurage des facteurs climatiques . 3
6 Éprouvettes . 3
7 Conditions d’exposition . 3
7.1 Orientation des miroirs . 3
7.2 Site d’exposition . 4
7.3 Contrôle de la température . 4
7.4 Niveau d’irradiance . 5
8 Phases d’exposition . 6
8.1 Généralités . 6
8.2 Exposition énergétique solaire . 6
8.2.1 Lignes directrices pour la sélection de la phase d’exposition. 6
8.2.2 Mesurage de l’exposition énergétique solaire au moyen d’instruments . 6
9 Mode opératoire. 7
9.1 Montage des éprouvettes . 7
9.2 Montage des matériaux de référence (s’ils sont utilisés) . 7
9.3 Observations climatiques . 7
9.4 Exposition des éprouvettes . 7
9.4.1 Généralités . 7
9.4.2 Cycles d’exposition . 7
9.4.3 Essai d’exposition sous verre . 7
10 Expression des résultats. 8
10.1 Détermination des modifications de propriétés . 8
10.2 Conditions climatiques et observations . 8
10.2.1 Généralités . 8
10.2.2 Température . 8
10.2.3 Humidité relative . 8
10.2.4 Niveaux (valeurs) des phases d’exposition . 8
10.2.5 Précipitations . 9
10.2.6 Durée du temps humide . 9
10.2.7 Autres observations . 9
11 Rapport d’essai . 9
Bibliographie .10

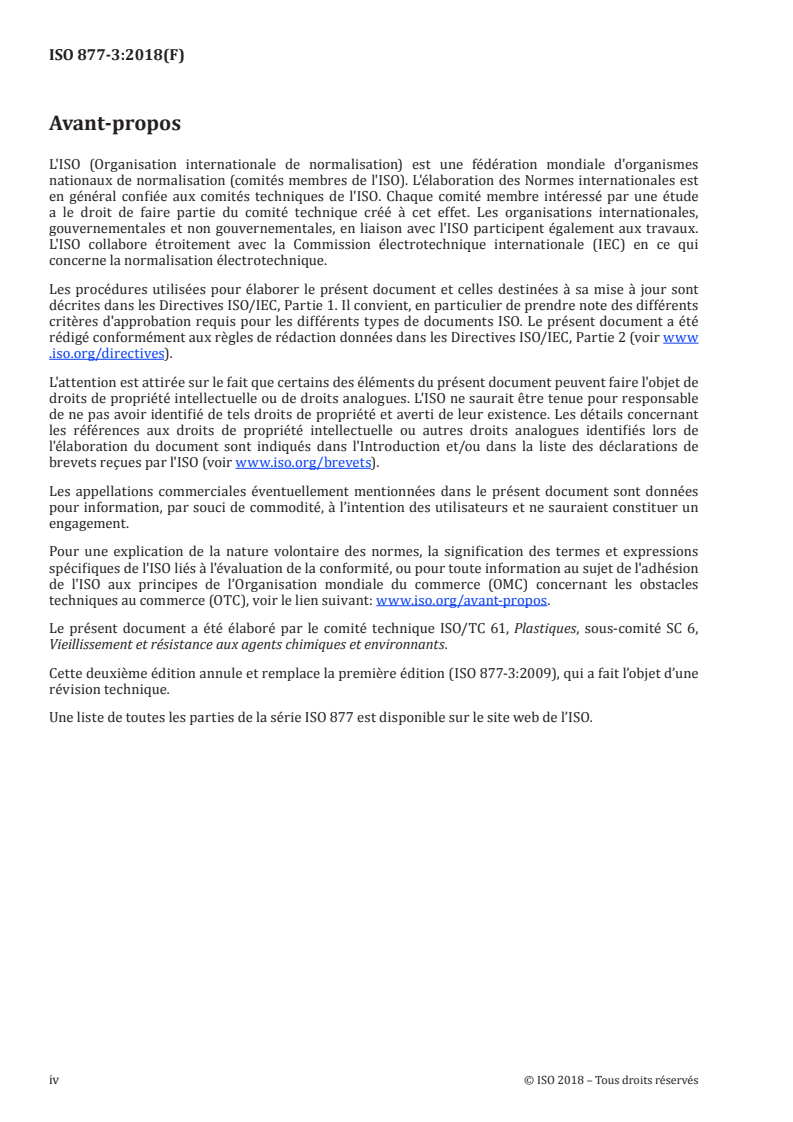

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 6,
Vieillissement et résistance aux agents chimiques et environnants.
Cette deuxième édition annule et remplace la première édition (ISO 877-3:2009), qui a fait l’objet d’une
révision technique.
Une liste de toutes les parties de la série ISO 877 est disponible sur le site web de l’ISO.
iv © ISO 2018 – Tous droits réservés
Introduction
L'Organisation internationale de normalisation (ISO) attire l'attention sur le fait qu'il est déclaré que la
conformité avec les dispositions du présent document peut impliquer l'utilisation de brevets concernant
le contrôle de la température décrit en 7.3.
L'ISO ne prend pas position quant à la preuve, à la validité et à la portée de ces droits de propriété.
Le détenteur de ces droits de propriété a donné l'assurance à l'ISO qu'il consent à négocier des licences
avec des demandeurs du monde entier, soit gratuites, soit à des termes et conditions raisonnables et
non discriminatoires. À ce propos, la déclaration du détenteur des droits de propriété est enregistrée à
l'ISO. Des informations peuvent être demandées à:
Atlas Material Testing Technology LLC
Intellectual Property
45601 North 47th Avenue
Phoenix, Arizona 85087, États-Unis
L'attention est d'autre part attirée sur le fait que certains des éléments du présent document peuvent
faire l'objet de droits de propriété autres que ceux mentionnés ci-dessus. L'ISO ne saurait être tenue
pour responsable de l'identification de ces droits de propriété en tout ou partie.
NORME INTERNATIONALE ISO 877-3:2018(F)
Plastiques — Méthodes d'exposition au rayonnement
solaire —
Partie 3:
Exposition intensifiée par rayonnement solaire concentré
1 Domaine d’application
Le présent document spécifie une méthode d’exposition des plastiques à un rayonnement solaire
concentré à l’aide de concentrateurs réfléchissants pour accélérer le processus d’exposition aux
intempéries. L’objectif consiste à évaluer les changements produits après des phases d’exposition
spécifiées. Les concentrateurs réfléchissants utilisés dans ces essais d’exposition sont parfois désignés
sous le nom de «miroirs de Fresnel» car, vu en coupe transversale, le jeu de miroirs utilisé pour
concentrer le rayonnement solaire ressemble à la coupe transversale d’une lentille de Fresnel.
Des lignes directrices générales relatives au domaine d’application de la série ISO 877 sont données
dans l’ISO 877-1.
NOTE Des informations supplémentaires concernant les essais d’exposition à un rayonnement solaire
concentré, y compris une liste partielle des normes dans lesquelles ils sont spécifiés, sont données dans la
Bibliographie.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 877-1, Plastiques — Méthodes d'exposition au rayonnement solaire — Partie 1: Lignes directrices
générales
ISO 877-2, Plastiques — Méthodes d'exposition au rayonnement solaire — Partie 2: Exposition directe et
exposition derrière une vitre en verre
ISO 4892-1, Plastiques — Méthodes d'exposition à des sources lumineuses de laboratoire — Partie 1: Lignes
directrices générales
ASTM G90, Standard Practice for Performing Accelerated Outdoor Weathering of Nonmetallic Materials
Using Concentrated Natural Sunlight
ASTM G179, Standard Specification for Metal Black Panel and White Panel Temperature Devices for Natural
Weathering Tests
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
4 Principe
Le présent document décrit une méthode d’exposition accélérée des plastiques aux intempéries par
rayonnement solaire concentré. Des lignes directrices générales sont données dans l’ISO 877-1.
5 Appareillage
5.1 Exigences générales
Pour les exigences générales, se référer à l’ISO 877-1.
Toutes les exigences relatives au concentrateur solaire, à son utilisation et au mesurage du rayonnement
solaire dans la zone d’exposition de l’éprouvette doivent être conformes à l’ASTM G90. Voir les Figures 1
et 2 pour les représentations schématiques des deux types d’appareillage d’essai.
Légende
1 conduite d’air 8 élévateur à réglage manuel
2 soufflerie 9 interrupteur de distribution de l’air
3 ensemble rotor 10 buses de pulvérisation d’eau
4 déflecteur d’air 11 disque d’embrayage pour réglage de la hauteur
5 cadre en A 12 cellule solaire et chapeau d’ombrage
6 miroir 13 porte de protection de l’éprouvette
7 motoréducteur 14 mécanisme de déclenchement de la porte
Figure 1 — Schéma de l’appareillage d’essai avec système de poursuite à axe unique et réglage
manuel de la hauteur
2 © ISO 2018 – Tous droits réservés
Légende
1 conduite d’air 9 motoréducteur pour réglage de l’azimut
2 soufflerie 10 interrupteur de distribution de l’air
3 ensemble rotor 11 buses de pulvérisation d’eau
4 pivot 12 disque d’embrayage pour réglage de la hauteur
5 cadre en A 13 cellule solaire et chapeau d’ombrage
6 miroir 14 porte de protection de l’éprouvette
7 motoréducteur pour réglage de hauteur 15 mécanisme de déclenchement de la porte
8 boîtier de commande 16 déflecteur d’air
Figure 2 — Schéma de l’appareillage d’essai avec système de poursuite à axes doubles
5.2 Appareillage pour le mesurage des facteurs climatiques
Se référer à l’ISO 877-1.
6 Éprouvettes
Se référer à l’ISO 877-1.
NOTE Lorsque des éprouvettes de forme irrégulière sont utilisées, la circulation d’air et le refroidissement
de l’éprouvette peuvent être compromis. De plus, l’irradiance ne sera pas répartie uniformément sur toutes les
surfaces d’une éprouvette profilée.
7 Conditions d’exposition
7.1 Orientation des miroirs
Pour des informations spécifiques concernant l’orientation des miroirs, se référer à l’ASTM G90.
7.2 Site d’exposition
Les dispositifs par rayonnement solaire concentré à réflexion de Fresnel fonctionnent de manière plus
efficace dans des lieux qui reçoivent au minimum 3 500 h d’ensoleillement par an et où l’humidité relative
moyenne journalière est inférieure à 30 %. L’ASTM G90 mentionne des exigences relatives au rapport
moyen de rayonnement solaire direct du site d’exposition au rayonnement solaire global normal.
NOTE Dans les régions qui reçoivent 3 500 h de rayonnement solaire et où le taux moyen d’humidité
relative journalière est inférieur à 30 %, le rapport moyen de rayonnement solaire direct au rayonnement solaire
global normal est supérieur ou égal à 0,75. Les régions qui répondent à ces critères sont caractérisées par une
composante diffuse minimale du rayonnement solaire (rayonnement du ciel). L’utilisation de concentrateurs
réfléchissants dans des régions où l’irradiance solaire diffuse revêt des valeurs modérées à élevées réduit
considérablement la quantité de rayonnement UV sur la cible de l’éprouvette. Des niveaux d’humidité modérés
à élevés et les aérosols urbains engendrent une dispersion de la composante directe du rayonnement solaire
de sorte que le rayonnement ultraviolet est dispersé dans le dôme hémisphérique céleste et ne peut plus
ê
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
