ISO 23232:2009

NORME ISO
INTERNATIONALE 23232
Première édition
2009-08-01
Textiles — Caractère hydrophobe —
Essai avec une solution eau/alcool
Textiles — Aqueous liquid repellency — Water/alcohol solution
resistance test
Numéro de référence
©
ISO 2009
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Principe. 2
5 Utilisations et limites. 2
6 Mesures de sécurité . 2
7 Réactifs . 2
8 Appareillage et matériel . 3
9 Éprouvettes . 3
10 Mode opératoire d'essai. 4
11 Évaluation. 4
12 Évaluation des résultats . 5
13 Rapport d'essai . 5
Annexe A (informative) Fidélité et erreurs systématiques. 7
Annexe B (informative) Résultats interlaboratoires . 9
Bibliographie . 11

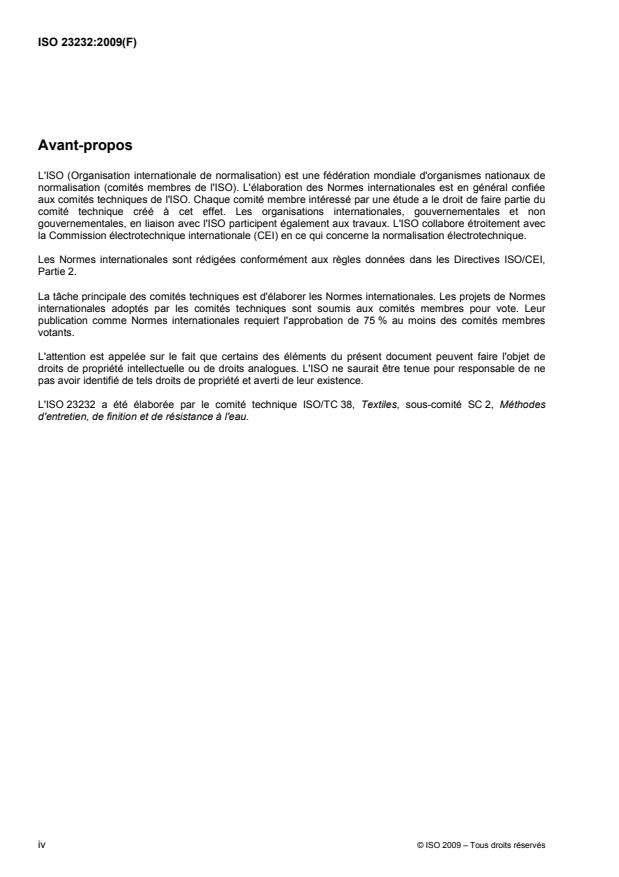

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 23232 a été élaborée par le comité technique ISO/TC 38, Textiles, sous-comité SC 2, Méthodes
d'entretien, de finition et de résistance à l'eau.

iv © ISO 2009 – Tous droits réservés

NORME INTERNATIONALE ISO 23232:2009(F)

Textiles — Caractère hydrophobe — Essai avec une solution
eau/alcool
1 Domaine d'application
La présente Norme internationale fournit des indications pour la détermination de l'hydrophobie. Elle peut
fournir un indice global de résistance aux taches aqueuses car, en général, plus la classe de caractère
hydrophobe est élevée, meilleure est la résistance aux taches provenant de matériaux à base d'eau/alcool et,
en particulier, des liquides à base d'eau/alcool. Cela est particulièrement vrai lorsque l'on compare les divers
finissages d'un substrat donné. La présente Norme internationale peut également être utilisée pour
déterminer si des traitements de nettoyage à l'eau et/ou à sec ont des effets défavorables sur les
caractéristiques hydrophobes d'un substrat. Il est recommandé d'utiliser, à cet effet, les modes opératoires de
traitement de nettoyage à l'eau et/ou à sec décrits dans l'ISO 6330 ou l'ISO 3175.
La présente Norme internationale n'est pas destinée à fournir une mesure absolue de la résistance du
substrat aux taches provoquées par des substances à base d'eau/alcool. D'autres facteurs, tels que la
composition et la viscosité des substances à base d'eau/alcool, la conception des substrats, le type de fibre,
les colorants et autres agents de finissage, influent également sur la résistance aux taches.
La présente Norme internationale ne s'applique pas à l'évaluation de la résistance du substrat à la pénétration
des produits chimiques à base d'eau/alcool. Pour cette évaluation, se référer à l'ISO 6530.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent:
3.1
classe
〈essai des textiles〉 symbole correspondant à tout échelon d'une échelle de référence normalisée pour une
caractéristique liée à la qualité
NOTE Une classe est attribuée aux éprouvettes présentant un degré de qualité comparable à cet échelon de
l'échelle de référence normalisée.
3.2
caractère hydrophobe
〈textiles〉 aptitude d'une fibre, d'un fil ou d'une étoffe à résister à l'absorption de liquides aqueux
4 Principe
Des gouttes de liquides d'essai normalisés, provenant d'une série déterminée de solutions eau/alcool
présentant des tensions de surface différentes, sont déposées sur la surface du substrat. On observe ensuite
l'absorption des gouttes, l'effet de mèche et l'angle de contact. La classe d'hydrophobie est égale au numéro
de liquide d'essai le plus élevé parmi les liquides d'essai n'ayant pas été absorbés par le substrat.
5 Utilisations et limites
La présente méthode d'essai n'a pas pour but de donner une mesure absolue de la résistance aux taches du
substrat par toutes les matières aqueuses. D'autres facteurs, tels que la composition et la viscosité des
substances aqueuses, la conception des étoffes, le type de fibre, les colorants et autres agents de finissage,
influent également sur la résistance aux taches. Cet essai peut toutefois fournir un indice global de la
résistance aux taches aqueuses, dans la mesure où en général, plus la classe d'hydrophobie est élevée,
meilleure est la résistance aux taches issues de matières aqueuses et en particulier de substances liquides
aqueuses. Cela est particulièrement vrai lorsque l'on compare les divers finissages d'un substrat donné.
6 Mesures de sécurité
MESURES DE SÉCURITÉ — Il convient de respecter les bonnes pratiques de laboratoire. Il est
indispensable de porter des lunettes de protection et des gants imperméables lors de la manipulation
des liquides d'essai dans le laboratoire.
L'alcool spécifié dans la présente méthode est inflammable. Il est par conséquent indispensable de le
conserver à l'abri de la chaleur, des étincelles et des flammes nues. Il doit être utilisé dans un
environnement ventilé de manière appropriée. Éviter l'inhalation prolongée des vapeurs d'alcool ou le
contact avec la peau. Ne pas ingérer.
L'exposition aux produits chimiques utilisés dans le présent mode opératoire doit être contrôlée et ne
doit pas dépasser les niveaux fixés par les autorités gouvernementales.
Ces mesures de sécurité sont indiquées à titre d'information uniquement. Elles s'ajoutent au mode opératoire
d'essai et ne sont pas censées couvrir tous les risques. Il incombe à l'utilisateur d'appliquer des techniques
sûres et appropriées lors de la manipulation des produits indiqués dans la présente Norme internationale. Il
convient de consulter les fabricants en vue d'obtenir des précisions spécifiques telles que des fiches
techniques de sécurité et d'autres recommandations du fabricant.
7 Réactifs
1)
7.1 Liquides d'essai, préparés et numérotés conformément au Tableau 1.
Le rapport des liquides d'essai a une influence sur la tension superficielle du liquide. Utiliser uniquement des
liquides d'essai de qualité analytique. Il convient de vérifier la tension de surface des liquides chaque mois ou
de remplacer les liquides contenus dans les flacons compte-gouttes chaque mois, par une solution mère dans
une bouteille hermétiquement close, car la teneur en alcool isopropylique diminue en raison de l'évaporation.

1) Des liquides pour essais sont disponibles auprès de CBM Group of N.C. Inc., 1308 N. Ellis Ave.,
Dunn NC 28334 (Tél: +1 910-892-5701) ou de Textile Innovators Corp., Div. of SDL Atlas, 3934 Airway Dr., Rock Hill,
SC 29732, USA (Tél: +1 803-329-2110, Fax: +1 803-329-2133; info@sdlatlas.com). Cette information est donnée à
l'intention des utilisateurs de la présente Norme internationale et ne signifie nullement que l'ISO approuve ou recommande
l'emploi exclusif des produits ainsi désignés. Des produits équivalents peuvent être utilisés s'il est démontré qu'ils
conduisent aux mêmes résultats.
2 © ISO 2009 – Tous droits réservés

Tableau 1 — Liquides d'essai normalisés
Numéro du liquide Composition Tension superficielle à 25 °C
donnant la classe
dyn/cm
d'hydrophobie
Aucune (classe retenue lors de l'échec avec le liquide
0 —
composé à 98 % d'eau)
1 Eau:alcool isopropylique à 98:2 (en volume) 59,0
2 Eau:alcool isopropylique à 95:5 (en volume) 50,0
3 Eau:alcool isopropylique à 90:10 (en volume) 42,0
4 Eau:alcool isopropylique à 80:20 (en volume) 33,0
5 Eau:alcool isopropylique à 70:30 (en volume) 27,5
6 Eau:alcool isopropylique à 60:40 (en volume) 25,4
7 Eau:alcool isopropylique à 50:50 (en volume) 24,5
8 Eau:alcool isopropylique à 40:60 (en volume) 24,0
8 Appareillage et matériel
8.1 Flacons compte-gouttes.
Pour des raisons pratiques, il est préférable de transférer les liquides d'essai des solutions mères dans des
flacons compte-gouttes, portant chacun l'indication du numéro de la classe d'hydrophobie. Un système type
qui s'est avéré utile consiste à utiliser des flacons compte-gouttes de 60 ml munis de pipettes rodées et de
capuchons en néoprène. Des pipettes compte-gouttes de référence (compte-gouttes à usage médical)
fournissent environ 20 gouttes/ml. Il convient de tremper les capuchons dans de l'heptane plusieurs heures
avant utilisation, puis de les rincer dans une nouvelle solution d'heptane pour éliminer les substances solubles.
Un procédé commode consiste à placer les liquides d'essai dans l'ordre consécutif sur un plateau en bois sur
la table de détermination.
2) 2
8.2 Buvard en textile blanc , d'environ (0,71 ± 0,1) mm d'épaisseur, (370 ± 5 %) g/m , ayant
...
