International Standard @ 1864
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEWYHAPOflHAR OPrAHM3AUMR no CTAHPAPTM3AUMM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Information processing - Unrecorded 12,7 mm (0.5 in)
%.-
wide magnetic tape for information interchange -
32 ftpmm (800 ftpi) NRZI, 126 ftpmm (3 200 ftpi) phase
encoded and 356 ftpmm (9 042 ftpi) NRZI
Traitement de i'information - Bande magnétique vierge de 12,7 mm (0,5 in) de large, pour l'échange d'information - 32 ftpmm
(800 ftpi) NRZI, 126 ftpmm (3 200 ftpi) par codage de phase et 3% ftpmm (9 O42 ftpi) NRZ?
Third edition - 1985-03-15
1-
UDC 681.327.64 Ref. No. IS0 1864-1985 (E)
1%
Descriptors : data processing, information interchange, magnetic tapes. half-inch magnetic tapes, virgin medium, bobbins, specifications,
1 $
dimensions.
Price based on 11 pages
---------------------- Page: 1 ----------------------

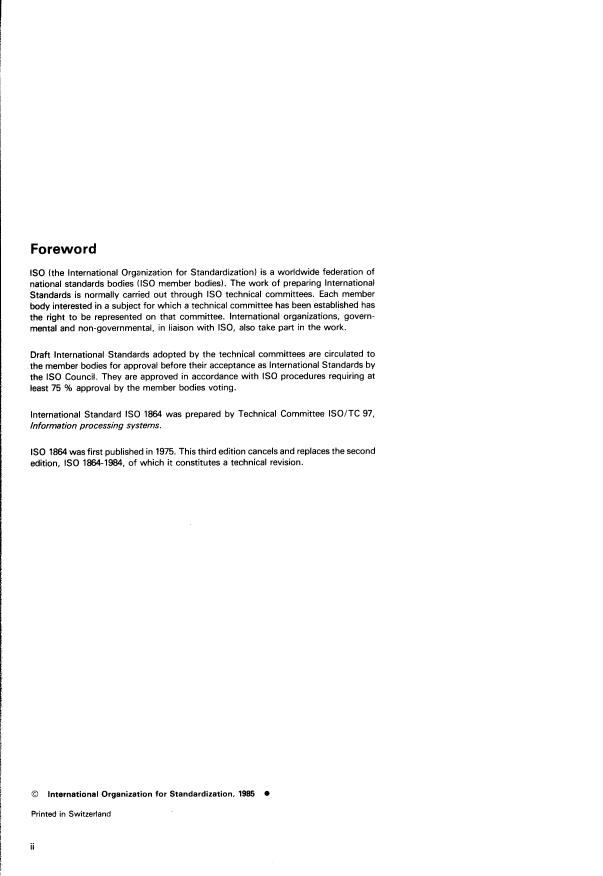

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 1864 was prepared by Technical Committee ISO/TC 97,
Information processing systems.
IS0 1864 was first published in 1975. This third edition cancels and replaces the second
edition, IS0 1864-1984, of which it constitutes a technical revision.
O International Organization for Standardization, 1985 0
Printed in Switzerland
---------------------- Page: 2 ----------------------
Contents Page
1 Scope and field of application . 1
2 References . 1
3 Definitions . 1
, '. .
4 Environment . 2
................................
5 Characteristics of tape . 2
6 Reel 5
................................................................
Annex - Reels conforming to the first edition of this International Standard. . 11
...
III
---------------------- Page: 3 ----------------------
INTERNATIONAL STAN DARD IS0 1864-1985 (E)
Information processing - Unrecorded 12,7 mm (0.5 in)
wide magnetic tape for information interchange -
32 ftpmm (800 ftpi) NRZI, 126 ftpmm (3 200 ftpi) phase
356 ftpmm (9 042 ftpi) NRZI
encoded and
3 Definitions
1 Scope and field of application
This International Standard specifies the characteristics of For the purpose of this International Standard, the following
definitions apply.
12,7 mm (0.5 in) wide magnetic tape with reel, to enable
magnetic and mechanical interchangeability of such tape be-
tween information processing systems.
3.1 magnetic tape : A tape that will accept and retain the
magnetic signals intended for input, output and storage pur-
This International Standard applies solely to magnetic tape for
poses on computers and associated equipment.
digital recording using the NRZ1 method of recording at 32 and
356 ftpmm (800 and 9 042 ftpi) or the phase-encoded method
3.2
reference tape : A tape that has been selected for given
of recording at 126 ftpmrn (3 200 ftpi) in which the direction of
properties for use in calibration.
magnetization is nominally longitudinal.
3.3 secondary reference tape : A tape intended for routine
NOTE - Numeric values in the SI and/or Imperial measurement
calibrating purposes, whose performance is known and stated
system in this International Standard may have been rounded off and
in relation to that of a reference tape.
therefore are consistent with, but not exactly equal to, each other.
Either system may be used, but the two should be neither intermixed
nor reconverted. The original design was made using the Imperial
3.4 signal amplitude reference tape : A reference tape
measurement system.
selected as a standard for signal amplitude.
NOTE - A master standard tape has been established at the US
National Bureau of Standards (NBS) for the physical recording den-
2 References sities 32 ftpmm (800 ftpi) and 126 ftpmm (3 200 ftpi). Secondary
signal amplitude reference tapes are available from the NBS1) under
the part number SRM 3200.
ISOIR 209, Composition of wrought products of aluminium
and aluminium alloys - Chemical composition (per cent).
A further master standard tape has been established at the NBS for the
physical recording density of 3% ftpmm (9 042 ftpi). Secondary signal
amplitude reference tapes are available from the NBS under the part
IS0 468, Surface roughness - Parameters, their values and
SRM 6250.
number
general rules for specifying requirements.
3.5 typical field : The minimum recording field which, when
IS0 1863, Information processing - 9 track, 12,7 mm (0.5 in)
applied to a magnetic tape, causes a signal output equal to
wide magnetic tape for information interchange recorded at
95 YO of the maximum signal amplitude at the specified physical
32 rpmm (800 rpi).
recording density.
IS0 3788, Information processing - 9 track, 12,7 mm (0.5 in)
wide magnetic tape for information interchange recorded at 3.6 reference field : The typical field of the signal amplitude
63 rpmrn (1 600 rpi) phase encoded. reference tape at the specified physical recording density.
IS0 5652, Information processing - 9 track, 12,7 rnm (0.5 in)
3.7 standard reference amplitude : The average peak-to-
wide magnetic tape for information interchange - Format and peak signal amplitude derived from the signal amplitude
recording using group coding at 246 cpmm (6 250 cpi).
reference tape on the NBS measurement system, or equivalent,
under the recording conditions specified in 5.13.
IS0 6098, information processing - Self-loading cartridges for
12,7 mm (0.5 in) wide magnetic tapes.
3.8 reference edge : The edge furthest from an observer
when the tape is lying flat with the magnetic surface uppermost
and the direction of movement for recording is from left to
ASTM D 2000, Rubber products in automotive applications,
classification s ystem for. right.
1) Office of Standard Reference Materials, Room 831 1, Chemistry Building, National Bureau of Standards (NBS), Gaithersburg, M.D. 20899, USA.
1
---------------------- Page: 4 ----------------------
IS0 1864-1985 (E)
3.9 in contact : An operating condition in which the 4.3 Storage environment
magnetic surface of a tape is in contact with a magnetic head.
During storage, it is recommended that the tapes are kept
within the following conditions :
3.10 track : A longitudinal area on a tape along which a
series of magnetic signals may be recorded.
4.3.1 Unrecorded tape
: Nine transversely related locations (one in each
3.11 row
temperature : 5 to 48 OC (40 to 120 OF)
track) in which bits are recorded.
relative humidity : 20 to 80 Yo
3.12 position of flux transition : That point which exhibits
the maximum free-space flux density normal to the tape sur-
wet bulb temperature : not greater than 27 OC (80 OF)
face.
4.3.2 Recorded tape
physical recording density : The number of recorded
3.13
flux transitions per unit length of track (ftpmm or ftpi).
termerature : 5 to 32 OC (40 to 90 OF)
data density : The number of data characters stored relative humidity : 20 to 80 YO
3.14
per unit length of tape (cpmm or cpi).
wet bulb temperature : not greater than 26 OC (78 OF)
3.15 resistance per square : The surface resistance of a
square area of any size measured between electrodes placed
along two opposite sides of the square. The unit of measure-
5 Characteristics of tape
is the ohm.
ment
5.1 Material
3.16 oxide coating to brass and chrome : The resistance
of the tape oxide coating to motion on brass (chrome).
The tape shall consist of a base material (oriented polyethylene
terephthalate film or its equivalent) coated on one side with a
strong yet flexible layer of ferromagnetic material dispersed in a
3-17 oxide coating to tape back surface : The resistance
suitable binder. If the tape is also coated on the rear surface,
of the tape oxide coating to motion on the tape back surface.
the coating shall be non-ferromagnetic.
3.18 tape back surface to stainless steel : The resistance
of the tape back surface to motion on stainless steel.
5.2 Width
3.19 rubber to tape back surface : The resistance of the The width of the tape shall be 12,7 -),;:mm
tape back surface to motion on rubber.
(0.500 -::E in).
5.3 Total thickness of tape
4 Environment
The total thickness of the tape, at any point, shall be
The conditions specified below refer to the ambient conditions
0,048 f 0,008 mm (0.001 9 f O.Oo0 3 in).
in the test or computer room and not to those within the tape
drive equipment .
5.4 Base material thickness
4.1 Testing environment
The thickness of the base material shall be 0,038 mm
(0.001 5 in) nominal.
Unless otherwise stated, all measurements made on a tape to
check compliance with the requirements of this International
Standard and all tests prescribed for a tape in the document
5.5 Coating thickness
shall be carried out under the environmental conditions of
23 f 2 OC (73 k 5 OF) and relative humidity 40 to 60 %, after
The coating thickness shall not exceed mm in),
at least 24 h of conditioning in the same environment.
4.2 Operating environment 5.6 Length
The operating temperature shall be within the range 16 to 32 OC The normal minimum length of tape is 732 m (2 400 ft) splice-
free. If the length of the tape is less than 732 m (2 400 ft), the
(60 to 90 OF) and the relative humidity 20 to 80 %. Operation
near the extremes of these ranges may result in degraded per- actual length shall be stated. Maximum tape length is limited by
formance. The wet bulb temperature shall not exceed 27 OC thickness, E value (see 5.7). moment of inertia and reel dimen-
(80 OF). sions.
2
---------------------- Page: 5 ----------------------
IS0 1864-1985 (El
5.7 E value For 32 ftpmm (800 ftpi) : 2.0 to 2,2
The E value is the radial distance by which the reel flanges ex- For 126 ftpmm (3 200 ftpi) : 1.75 to 1,85
tend beyond the outermost layer of a tape which has been
wound at a tension of 2 to 3,6 N (7 to 13 ozf) on the specified For 356 ftpmm (9 042 ftpi) : 1,35 to 1,45
reel. The minimum E value shall be 3.2 mm (0.125 in).
For the physical recording densities of 32 ftpmm (800 ftpi) and
NOTE - When used with a self-loading cartridge (see IS0 6098). the 126 ftpmm (3 200 ftpi), the typical field of the tape under test
E value shall satisfy : shall be within f 20 % of the reference field; for the physical
recording density of 356 ftpmm (9 042 ftpi), it shall be within
6.3 mm (0.25 in) < E < 15.9 mm (0.625 in)
f 15 % of the reference field.
5.8 Elastoplastic properties
5.14 Average signal amplitude
The elastoplastic properties of the tape shall be such that when
the tape is subjected to a tension of 30 N il08 ozf) for a period
The average signal amplitude shall be the average value of the
of 3 min under any combination of temperature and relative
peak-to-peak output voltage over at least 76 mm (3 in) of a tape
humidity within the ranges of 10 to 50 OC (50 to 122 OF) and 20
that has been recorded under one of the conditions of 5.13 on
to 80 % relative humidity, the permanent elongation measured
all tracks.
with negligible tension after a second 3 min interval is less than
l,o %.
When read back on a system, each channel of which has been
calibrated by means of the reference track of a signal amplitude
reference tape, the average signal amplitude shall be within
5.9 Longitudinal curvature
k 10 % of the standard reference amplitude at 32 ftpmm
(800 ftpi), within - 10 + 25 % at 126 ftpmm (3 200 ftpi) and
There shall be a minimum radius of curvature for the edge of
within I 40 % at 356 ftpmm (9 042 ftpi).
the tape, defined and tested by allowing a 1 m (36 in) length of
the tape to unroll and assume its natural curvature on a flat sur-
NOTES
face. The minimum radius shall be 33 m (108 ft). If measured
over an arc of a circle, this corresponds to a deviation of
1 This test shall be conducted on the read-while-write pass for both
3.8 mm (1/8 in) from a 1 m (36 in) chord.
tapes and in accordance with instructions issued with the Signal
Amplitude Reference Tape.
5.10 Tape wind 2 It has been observed that the average signal amplitude level at
356 ftpmm (9 042 ftpi) can vary along the length of tape. This effect is
termed "tilt" and is the subject of an investigation to determine its
Tape shall be wound, with its magnetic surface toward the reel
magnitude. Results indicate that a variation of 20 % can be expected.
hub, in a clockwise direction; i.e. when the reel is viewed from
The effect of such variations is included in the specified tolerance on
the front, the loose end of the tape hangs from the right side of
average signal amplitudes.
the reel. Tape shall be wound with a tension of 2 to 3,6 N (7 to
13 ozf) (see figure 2).
5.15 Ease of erasure
5.11 Magnetic properties
When a tape has been recorded according to any of the condi-
The magnetic properties of the tape are not defined here by
tions specified in 5.13 and then passed through a longitudinal
B-H loops or similar parameters, but are defined by the testing
unidirectional steady field of 79 500 A/m (1 O00 Oe), the re-
procedures given in 5.13 and 5.16.
maining average signal amplitude shall not exceed 4 % of the
standard reference amplitude for that density.
5.12 Test density
The field of erasure shall be reasonably uniform, such as that in
the middle of a solenoid.
For the purpose of testing tape in accordance with this Inter-
national Standard, the physical recording density shall be 32,
126 or 356 ftpmm (800, 3 200 or 9 042 ftpi). The flux transitions
shall be uniformly spaced. The flux transition spacing and the
5.16 Test for missing pulses and extra pulses
track configuration shall conform to IS0 1863, IS0 3788 or
IS0 5652 as appropriate.
These tests shall be carried out in the in contact condition and
over the entire tested area, which shall extend from 0.2 m (8 in)
before the BOT reflective marker to 3,O m (10 ft) beyond the
5.13 Recording current
EOT reflective marker (see figure 1 .I
The ratio K between the recording current (Ir) and the current
When performing the tests in 5.16.1 and 5.16.2, the output or
required to produce the reference field (I,) at various physical
resultant signal shall be measured on the same relative pass for
recording densities shall be as follows :
both the signal amplitude reference tape and the tape under
test, i.e. read-while-write or read-on-first-pass-after-write. The
Ir
standard reference amplitude shall be measured at the
physical recording density : K = -
If
appropriate density.
3
---------------------- Page: 6 ----------------------
IS0 1864-1985 (E)
5.16.1 Missing pulses The beginning-of-tape reflective marker (BOT) shall be placed
4,9 I 0,6 m (16 I 2 ft) from the beginning of the tape and
When a tape has been recorded on all tracks as specified in 5.12
the end-of-tape marker (EOT) shall be placed 7,6 +'f5 m
0.0
and 5.13, and is played back on a system, each channel of
(25 +: ft) from the end of the tape.
which has been calibrated as in 5.14, a missing pulse shall be
a marker to the adjacent
The distance from the outer edge of
a) at 32 ftpmm (800 ftpi) : Any signal from any track
edge of th
...
Norme internationale @ 1864
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXAYHAPOAHAR OPrAHH3AUMR no CTAHAAPTH3AUHH.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Traitement de l'information - Bande magnétique vierge
'c,
de 12'7 mm (0'5 in) de large, pour l'échange d'information
- 32 ftpmm (800 ftpi) NRZI, 126 ftpmm (3 200 ftpi) par
codage de phase et 356 ftpmm (9 042 ftpi) NRZl
Information processing - Unrecorded 12,7 mm (0.5 in) wide magnetic tape for information interchange - 32 ftpmm (800 ftpi)
NRZl, 126 ftprnm (3 200 ftpi) phase encoded and 356 ftpmm (9 042 ftpi) NRZl
Troisième édition - 1985-03-15
e
- U CDU 681.327.64 Réf. no : IS0 1864-1985 (FI
-
W LO
Descripteurs : traitement de l'information, échange d'information, bande magnétique, bande magnétique 12.7 mm, support vierge, bobine,
z
$ spécification, dimension.
40
O
E Prix basé sur 11 pages
---------------------- Page: 1 ----------------------
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec 1'1S0, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I'ISO qui requièrent l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale IS0 1864 a été élaborée par le comité technique ISO/TC 97,
Systèmes de traitement de l'information.
La Norme internationale IS0 1864 a été pour la première fois publiée en 1975. Cette
troisième édition annule et remplace la deuxième édition, IS0 1864-1984, dont elle
constitue une révision technique.
IC Organisation internationale de normalisation, 1985 0
Imprimé en Suisse
II
---------------------- Page: 2 ----------------------
Som maire Page
1 Objet et domaine d’application . . . . . . , . . . . . . . . . . . . . . . . . . . . . . . . . , . . . . . . . 1
2 Références . . . . 1
3 Définitions . 1
4 Environnement ._. . 2
5 Caractéristiques de la bande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
6 Bobine . 5
Annexe - Bobines conformes à la première édition de la présente Norme
internationale . 11
...
III
---------------------- Page: 3 ----------------------
~
IS0 1864-1985 (FI
NORM E INTERNATIONALE
Traitement de l'information - Bande magnétique vierge
de 12'7 mm (0'5 in) de large, pour l'échange d'information
- 32 ftpmm (800 ftpi) NRZI, 126 ftpmm (3 200 ftpi) par
codage de phase et 356 ftpmm (9 042 ftpi) NRZl
IS0 6098, Traitement de l'information - Cartouches à charge-
1 Objet et domaine d'application
ment automatique pour bande magnétique de 12,7 rnm (0,5 in)
de large.
La présente Norme internationale spécifie les caractéristiques
de la bande magnétique de 12,7 mm de largeur (0,5 in) avec la
AÇTM D 2000, Standard classification system for rubber pro-
bobine, destinée à permettre l'interchangeabilité magnétique et
mécanique de bandes entre systèmes de traitement de I'infor- ducts in automotive applications.
i mation.
3 Définitions
La présente Norme internationale s'applique uniquement à la
bande magnétique pour l'enregistrement numérique utilisant la
Dans le cadre de la présente Norme internationale, les défini-
méthode NRZl d'enregistrement à 32 et 356 ftpmm (800 et
tions suivantes sont applicables.
9 042 ftpi) ou la méthode d'enregistrement par codage de
phase à 126 ftpmm (3 200 ftpi) dont le sens de l'aimantation est
3.1 bande magnétique : Bande sur laquelle il est possible
nominalement longitudinal.
d'enregistrer, sous forme magnétique, des signaux destinés à
des entrées, des sorties ou des mémorisations pour des calcula-
teurs et leurs équipements associés.
NOTE - Les valeurs numériques dans les systèmes de mesure SI
et/ou impérial dans la présente Norme internationale peuvent avoir été
arrondies et en conséquence sont cohérentes, mais non exactement
3.2 bande de référence : Bande choisie pour une propriété
égales les unes aux autres. L'un ou l'autre des systèmes peut être uti-
donnée dans un but d'étalonnage.
lisé, mais les deux ne doivent être ni mélangés ni reconvertis. La con-
ception originelle a été faite en utilisant le système de mesure impérial.
3.3 bande de référence secondaire: Bande dont les
caractéristiques de fonctionnement sont connues %t données
en fonction de celles de la bande de référence, et devant servir
à l'étalonnage.
2 Références
bande de référence d'amplitude du signal : Bande de
3.4
ISOi R 209, Composition des produits corroyés en aluminium
I
référence choisie comme étalon pour l'amplitude du signal.
et en alliages d'aluminium - Composition chimique
(pourcent).
NOTE - Une bande étalon primaire a été réalisée au US National
Bureau of Standards (NBS)') pour les densités d'enregistrement physi-
IS0 468, Rugosité de surface - Paramètres, leurs valeurs et
que à 32 ftpmm (800 ftpi) et 126 ftpmm (3 200 ftpi). Des bandes de
règles générales de la détermination des spécifications.
référence secondaires peuvent être obtenues auprès du NBS sous le
numéro de série SRM 32ûû.
IS0 1863, Traitement de l'information - Bande magnétique à
Une nouvelle bande étalon a été réalisée au NBS pour les densités
9 pistes, de 12,7 mm (0,5 in) de large, pour l'échange d'infor-
d'enregistrement physique à 356 ftpmm (9 O42 ftpil. Des bandes de
à 32 rangées par millimètre (800 rpi) . référence secondaires peuvent être obtenues auprès du NBS sous le
mation, enregistrée
numéro de série SRM 62%.
IS0 3788, Traitement de l'information - Bande magnétique à
3.5 champ caractéristique : Champ d'enregistrement mini-
9 pistes, de 12,7 mm (0,5 in) de large, pour l'échange d'infor-
mum qui, appliqué à une bande magnétique, provoque un
mation, enregistrée à 63 rangées par millimètre ( 1 600 rpi) par
signal de sortie égal à 95 YO de l'amplitude maximale du signal à
codage de phase.
la densité d'enregistrement physique spécifiée.
IS0 5652, Traitement de l'information - Bande magnétique à
3.6 champ de référence : Champ caractéristique de la
9 pistes de 12.7 mm (0,5 in) de large pour l'échange d'informa-
du signal à la densité d'enregis-
- Format et enregistrement utilisant des codages de grou- bande de référence d'amplitude
tion
trement physique spécifiée.
pes à 246 cpmm (6 250 cpi).
National Bureau of Standards (NBS), Office of Standard Reference Materials, Room B 311, Chemistry Building, Gaithersburg, M.D. 20899.
1)
USA.
1
---------------------- Page: 4 ----------------------
IS0 1864-1985 (FI
3.7 amplitude de référence normalisée : Amplitude 4.1 Conditions d'essai
moyenne crête à crête du signal produit par la bande de réfé-
rence d'amplitude du signal sur l'appareil de mesure du NBS ou Sauf indications contraires, tous les mesurages effectués sur
sur un appareil équivalent, les conditions d'enregistrement une bande en vue de vérifier sa conformité avec les spécifica-
étant celles spécifiées en 5.13. tions de la présente Norme internationale et tous les essais
prescrits pour une bande dans ce document doivent être effec-
tués à une température de 23 f 2 OC (73 -t 5 OF) et une humi-
3.8 bord de référence : Bord qui est le plus éloigné de
dité relative de 40 à 60 %, après conditionnement préalable
l'observateur lorsque la bande est étendue à plat, surface
durant au moins 24 h, dans les mêmes conditions d'ambiance.
magnétique au-dessus, et que son sens de défilement pour
l'enregistrement se fait de gauche à droite.
4.2 Conditions de fonctionnement
3.9 au contact : Condition de fonctionnement dans laquelle
la surface magnétique de la bande est en contact avec une tête La température de fonctionnement doit être de 16 à 32 OC (60 à
magnétique.
90° F) et l'humidité relative de 20 à 80 YO. Le fonctionnement à
des valeurs extrêmes de température et d'humidité risque
d'altérer les performances. La température du thermomètre
piste : Zone longitudinale de la bande sur laquelle une
3.10
humide ne doit pas dépasser 27 OC (80' FI.
suite de signaux magnétiques peut être enregistrée.
3.11 rangée : Neuf emplacements se correspondant trans-
4.3 Conditions de stockage
versalement (un sur chaque piste) dans lesquels les éléments
binaires sont enregistrés.
Pendant le stockage, il est recommandé que les bandes soient
conservées dans les conditions suivantes :
3.12 position de transition de flux : Point qui présente
dans un espace libre la densité maximale de flux perpendiculaire
4.3.1 Bande vierge
à la surface de la bande.
température : 5 à 48 OC (40 à 120 OF)
3.13 densité d'enregistrement physique : Nombre de
humidité relative : 20 à 80 %
transitions de flux enregistrées par unité de longueur de piste
(ftpmm ou ftpi).
température du thermomètre humide : < 27 OC (80 OF)
3.14 densité de données : Nombre de caractères de don-
nées enregistrés par unité de longueur de bande (cpmm ou
cpi). 4.3.2 Bande enregistrée
température : 5 à 32 OC (40 à 90 OF)
3.15 résistance électrique de surface : Résistance d'une
surface carrée de dimension quelconque. Elle doit être mesurée
humidité relative : 20 à 80 %
entre des électrodes placées le long de deux côtés opposés du
carré. L'unité de mesure est l'ohm.
température du thermomètre humide : < 26 OC (78 OF)
3.16 résistance de la couche d'oxyde sur le laiton et le
chrome : Résistance au frottement de la couche d'oxyde de la
5 Caractéristiques de la bande
bande sur le laiton (chrome).
5.1 Matériau
3.17 résistance de la couche d'oxyde sur la surface dor-
sale de la bande : Résistance au frottement de la couche
La bande doit être constituée par un support (téréphtalate de
d'oxyde de la bande sur la surface dorsale de la bande.
polyéthylène orienté ou équivalent) revêtu sur l'un de ses côtés
d'une couche solide mais souple d'oxyde de fer dispersé dans
3.18 résistance de la surface dorsale de la bande sur
un liant approprié. Si un revêtement se trouve sur la surface
l'acier inoxydable : Résistance au frottement de la surface
dorsale de la bande, ce revêtement doit être non ferro-
dorsale de la bande sur de l'acier inoxydable.
magnétique.
3.19 résistance de la surface dorsale sur le caout-
5.2 Largeur
chouc : Résistance au frottement de la surface dorsale de la
bande sur le caoutchouc.
La largeur de la bande doit être de 12,7 -:;y mm
(0,500 -:;Gin).
4 Environnement
5.3 Épaisseur totale de la bande
Les conditions spécifiées ci-après précisent les conditions
ambiantes dans la salle d'essai ou d'exploitation et non celles à L'épaisseur totale de la bande doit être, en tous points, de
l'intérieur du dérouleur.
0,048 f 0,008 mrn (0,001 9 f 0,ûOû 3 in).
2
---------------------- Page: 5 ----------------------
IS0 1864-1985 (FI
5.11 Propriétés magnétiques
5.4 Épaisseur du support
L'épaisseur nominale du support doit être de 0,038 mm Les propriétés magnétiques de la bande ne sont pas définies ici
par des cycles d'hystérésis ou des paramètres similaires, mais
(0,001 5 in).
par les méthodes d'essai décrites de 5.13 à 5.16.
5.5 Épaisseur de la couche magnétique
5.12 Densité d'essai
L'épaisseur de la couche magnétique ne doit pas être supé-
Afin de contrôler la bande conformément aux spécifications de
rieure à 0,015 mm (0,OOO 6 in).
la présente Norme internationale, la densité d'enregistrement
physique doit être de 32, 126 ou 356 ftpmm (800, 3 200 ou
9 O42 ftpi). Les transitions de flux doivent être espacées régu-
5.6 Longueur
lièrement. L'espacement des transitions de flux et la disposition
des pistes doivent être conformes à 1'1S0 1863, 1'1S0 3788 ou à
La longueur normale minimale de la partie sans collage d'une
1'1S0 5652.
bande est de 732 m (2 400 ft). Si la longueur de la bande est
inférieure à 732 m (2 400 ft) cette longueur doit être indiquée.
La longueur maximale de la bande est limitée par l'épaisseur, la
5.13 Courant d'enregistrement
valeur de E (voir 5.71, le moment d'inertie et les dimensions de
L la bobine.
Le rapport K entre le courant d'enregistrement CI,) et le courant
nécessaire pour créer le champ de référence (If) à différentes
densités d'enregistrement doit être le suivant :
5.7 Valeur E
Ir
Densité d'enregistrement physique : K = -
La valeur de E est la distance radiale entre le bord extérieur des
If
flasques de la bobine et la dernière spire de la bande qui a été
enroulée sous une tension de 2 à 3,6 N (7 à 13 ozf) sur la bobine
Pour 32 ftpmm (800 ftpi) : 2,0 à 2,2
spécifiée. La valeur minimale de E doit être de 3,2 mm
(0,125 in).
Pour 126 ftpmm (3 200 ftpi) : 1,75 à 1,85
NOTE - Lorsqu'elle est utilisée avec une cartouche à chargement
Pour 356 ftpmm (9 O42 ftpi) : 1,35 à 1,45
automatique (voir IS0 6098), la valeur de E doit correspondre à
Pour les densités d'enregistrement physique de 32 ftpmm
6,3 mm (0,25 in) < E < 15,9 mm (0.625 in).
(800 ftpi) et de 126 ftpmm (3 200 ftpi), le champ caractéristique
de la bande en cours de contrôle doit être compris entre
f 20 % du champ de référence; pour la densité d'pnregistre-
5.8 Propriétés élastoplastiques
ment physique de 356 ftpmm (9 O42 ftpi) il doit être compris
entre f 15 % du champ de référence.
Les propriétés élastoplastiques de la bande doivent être telles
que lorsqu'elle est soumise à une tension de 30 N (108 ozf)
pendant une durée de 3 min dans toutes les conditions
5.14 Amplitude moyenne du signal
d'ambiance allant de 10 à 50 OC (50 à 122 OF) pour la tempéra-
'L
ture et de 20 à 80 % pour l'humidité relative, l'allongement per-
L'amplitude moyenne du signal est définie comme la valeur
manent, mesuré avec une tension négligeable après un second
moyenne des niveaux de sortie crête à crête sur au moins
intervalle de 3 min, doit être inférieure à 1,0 %.
76 mm (3 in) d'une bande qui a été enregistrée sur toutes les
pistes dans l'une des conditions définies en 5.13.
5.9 Courbure longitudinale
Quand elle est relue sur un système dont tous les canaux ont
été étalonnés à l'aide de la piste de référence d'une bande de
Le rayon de courbure minimal du bord de la bande est défini et
référence d'amplitude du signal, l'amplitude moyenne du signal
mesuré en déroulant 1 m (36 in) de bande sur une surface plane
doit être comprise entre f 10 % de l'amplitude de référence
et en lui laissant prendre sa courbure naturelle. Il doit être de
normalisée à 32 ftpmm (800 ftpi), entre - 10 % et + 25 % à
33 m (108 ft), s'il est mesuré sur un arc de cercle, ce qui corres-
126 ftpmm (3 200 ftpi), et entre f 40 % à 356 ftpmm
pond à une flèche de 3,8 mm (1/8 in) pour une corde de 1 m
(9 O42 ftpi).
(36 in).
NOTES
1 Cet essai doit être effectué en lecture-écriture simultanée pour les
5.10 Enroulement de la bande
deux bandes et en accord avec les instructions accompagnant la bande
de référence d'amplitude du signal.
La bande doit être enroulée, surface magnétique vers I'inté-
2 On a observé que le niveau d'amplitude moyenne du signal a
rieur, dans le sens des aiguilles d'une montre, c'est-à-dire que,
356 ftpmm (9 042 ftpi) peut varier sur la longueur de la bande. Cette
lorsque la bobine est vue de face, l'extrémité libre de la bande
variation d'amplitude est sujette à une investigation afin de déterminer
pend à droite de la bobine. La bande doit être enroulée SOUS
sa grandeur. Les résultats indiquent que l'on peut s'attendre à une
une tension comprise entre 2 et 3,6 N (7 à 13 ozf) (voir
variation de 20 %. L'effet d'une telle variation est compris dans la tolé-
figure 2). rance spécifiée sur les amplitudes moyennes du signal.
3
---------------------- Page: 6 ----------------------
IS0 1864-1985 (FI
5.15 Facilité d'effacement NOTE - II semble impossible de préciser ces limites pour les raisons
suivantes :
Lorsqu'une bande a été enregistrée conformément à toutes les
a) le fonctionnement des équipements de contrôle pour la bande
spécifications de 5.13 et qu'elle est ensuite soumise à un champ
magnétique n'est pas uniforme. mais dépend d'éléments tels que la
longitudinal unidirectionnel continu de 79 500 A/m (1 O00 Oe),
tension de la bande, la conception de la tête et la méthode de gui-
l'amplitude moyenne du signal résiduel ne doit pas excéder 4 %
dage employée;
de l'amplitude de référence normalisée pour cette densité.
b) les différentes machines et les différents systèmes d'exploita-
tion sont plus ou moins aptes à tolérer des impulsions manquantes
Le champ d'effacement doit être uniforme, par exemple
et parasites sur les bandes.
comme le champ au centre d'un solénoïde.
5.17 Repères réfléchissants
5.16 Essai d'impulsions manquantes et
d'impulsions parasites
Chaque bobine de bande doit être fournie avec deux repères
photoréfléchissants qui se composent d'un support plastique
Ces essais de contrôle doivent être effectués dans des condi-
transparent dont l'enduit métallisé (par exemple, aluminium
tions de contact et sur la totalité de la surface à mesurer, qui
vaporisé) est placé entre le support et une mince couche
doit s'étendre à partir de 0,2 m (8 in) avant le repère réfléchis-
d'adhésif à froid, ou d'un ensemble équivalent.
sant de début de bande (BOT) jusqu'à 3,O m (10 ft) au-delà du
repère réfléchissant de fin de bande (EOT) (voir figure 1).
Les repères réfléchissants doivent être placés sur la surface dor-
sale de la bande; ils doivent être placés sur les bords opposés
Lors des essais de contrôle spécifiés en 5.16.1 et 5.16.2, le
de la b
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
