ISO 14713-3:2009

INTERNATIONAL ISO
STANDARD 14713-3
First edition
2009-12-15

Zinc coatings — Guidelines and
recommendations for the protection
against corrosion of iron and steel in
structures —
Part 3:
Sherardizing
Revêtements de zinc — Lignes directrices et recommandations pour la
protection contre la corrosion du fer et de l'acier dans les
constructions —
Partie 3: Shérardisation




Reference number
ISO 14713-3:2009(E)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 14713-3:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2009 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 14713-3:2009(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 Design for sherardizing .2
4.1 General .2
4.2 Surface preparation.2
4.3 Design considerations.3
4.4 Clearances of threaded components .3
5 Storage and transport.4
5.1 General .4
5.2 Recommendations for storage and transport .4
6 Effects of article condition on quality of sherardizing .4
6.1 Composition.4
6.2 Surface condition .5
6.3 Influence of steel surface roughness on the sherardized coating thickness .5
6.4 Internal stresses in the base material .5
6.5 Large objects and thick steels .6
7 Effect of sherardizing process on the article .6
7.1 Processing circumstances.6
7.2 Coating properties influenced by the sherardizing process .7
8 After-treatments.7
Bibliography.8

© ISO 2009 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14713-3:2009(E)

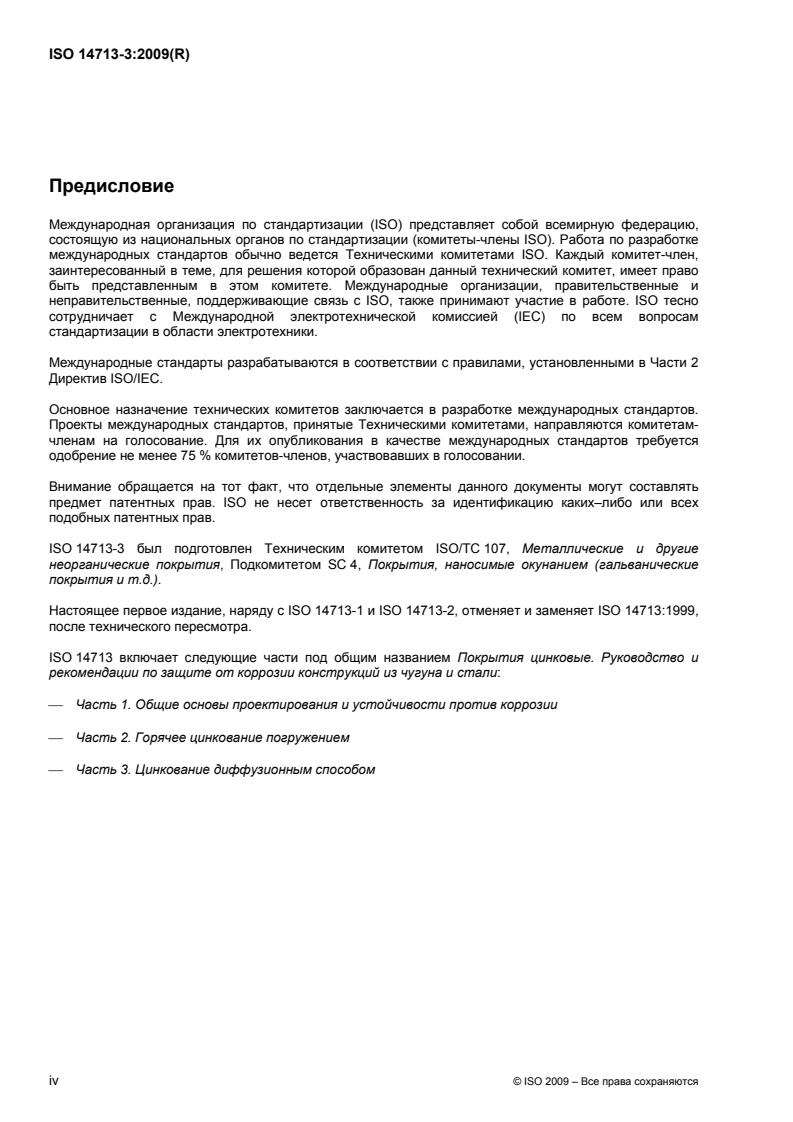

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 14713-3 was prepared by Technical Committee ISO/TC 107, Metallic and other inorganic coatings,
Subcommittee SC 4, Hot dip coatings (galvanized, etc.).
This first edition, together with ISO 14713-1 and ISO 14713-2, cancels and replaces ISO 14713:1999, which
has been technically revised.
ISO 14713 consists of the following parts, under the general title Zinc coatings — Guidelines and
recommendations for the protection against corrosion of iron and steel in structures:
⎯ Part 1: General principles of design and corrosion resistance
⎯ Part 2: Hot dip galvanizing
⎯ Part 3: Sherardizing
iv © ISO 2009 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 14713-3:2009(E)
Introduction
Sherardizing is a thermal diffusion process in which articles are heated in the presence of a sherardizing
mixture consisting of zinc dust with or without an inert material.
The process is carried out in a slowly rotating closed container at temperatures ranging from about 300 °C to
500 °C. The normal processing temperature is below the melting point of zinc (419 °C).
During the process, zinc/iron alloys are built up on the surface of the ferrous articles. A coating thickness of
10 µm to 75 µm (and higher if required) can be achieved. The coating thickness is accurately controlled by the
amount of zinc dust, the processing time and temperature. The coating closely follows the contours of the
basis material, and uniform coatings are produced on articles, including those of irregular shape.
After sherardizing, the containers are cooled down. A screening process separates the sherardized articles
from the unused sherardizing mixture. The articles, with the zinc/iron-alloyed layer, are normally post-treated
by phosphating, chromating or another suitable passivation process (conversion coating) resulting in a dust
free and clean passivated surface.
Most steel and iron articles can be sherardized.

© ISO 2009 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14713-3:2009(E)

Zinc coatings — Guidelines and recommendations for the
protection against corrosion of iron and steel in structures —
Part 3:
Sherardizing
1 Scope
This part of ISO 14713 provides guidelines and recommendations regarding the general principles of design
that are appropriate for articles to be sherardized for corrosion protection.
The protection afforded by the sherardized coating to the article will depend upon the method of application of
the coating, the design of the article and the specific environment to which the article is exposed. The
sherardized article can be further protected by application of additional coatings (outside the scope of this part
of ISO 14713), such as organic coatings (wet paints or powder coatings). When applied to sherardized articles,
this combination of coatings is often known as a “duplex system”.
General guidance on this subject can be found in ISO 12944-5 and EN 13438.
The maintenance of corrosion protection in service for steel with sherardized coatings is outside the scope of
this part of ISO 14713.
Specific product-related requirements (e.g. for sherardized coatings on fasteners or tubes, etc.) will take
precedence over these general recommendations.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 8044, Corrosion of metals and alloys — Basic terms and definitions
ISO 12944-5, Paint and varnishes — Corrosion protection of steel structures by protective paint systems —
Part 5: Protective paint systems
ISO 18265, Metallic materials — Conversion of hardness values
EN 13811, Sherardizing — Zinc diffusion coatings on ferrous products — Specification
© ISO 2009 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 14713-3:2009(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8044 and the following apply.
3.1
sherardizing
thermal diffusion process in which articles are heated in close contact with a sherardizing mixture, consisting
of zinc dust with or without an inert material, in a closed container, usually rotated
3.2
sherardized coating
coating consisting of zinc/iron alloys obtained by the sherardizing process, and normally post-treated by
phosphating, chromating or another suitable passivating process (conversion coating)
NOTE “Sherardized coating” is referred to in this part of ISO 14713 as “coating”.
4 Design for sherardizing
4.1 General
It is essential that the design of any article required to be finished should take into account not only the
function of the article and its method of manufacture but also the limitations imposed by the finish.
Sherardizing is a process developed to protect components of various sizes, but mainly small articles, against
corrosion and wear. No jig marks are visible after sherardizing. Normal sherardizing equipment has containers
with nominal dimensions of 2 000 mm × 480 mm × 400 mm. Specialized equipment has been developed to
treat large tubes for the gas and oil industry, and large articles of complex shape for the automotive industry.
Some internal stresses in the articles to be sherardized will be relieved during the sherardizing process and
this may cause deformation of the coated article. Normally, the sherardizing is carried out between 320 °C and
419 °C.
The purchaser should seek the advice of the sherardizer before designing or manufacturing a product that is
subsequently to be sherardized, as it may be necessary to adapt the construction of the article for the
sherardizing process, especially when very fragile components are sent for sherardizing. These components
may be liable to damage and distortion during processing. The sherardizer may be able to recommend a
design modification.
4.2 Surface preparation
The design and the materials used should permit good surface preparation. This is essential for the production
of a high-quality coating. Sherardizing is only effective on surfaces free of oil, grease, and rust, scale or other
surface contaminants. It is recommended to avoid lacquers, wax, paint, oil and grease-based markings.
Surfaces should be free from defects to ensure a coating of good appearance and serviceability.
Grit blasting is the preferred surface preparation for sherardizing, because
⎯ the abraded surface responds very well to the sherardizing process, and
⎯ the risk of hydrogen embrittlement to spring steels and to high-tensile steels, or damage to free-cutting
steels, is avoided.
In case alkaline degreasing is applied, the articles should be dried before being grit blasted, if necessary, or
before being sherardized.
Sintered materials should be free of oil and resins before they are sent for sherardizing.
2 © ISO 2009 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 14713-3:2009(E)
For castings, grit blasting is essential to remove moulding sand.
In special cases, e.g. to remove scale, hydrochloric acid pickling can be considered. However, it is
recommended to remove scale from articles before the final machining, so that the articles are not damaged in
the pretreatment stage of the sherardizing process to provide a coating of good appearance and serviceability.
The purchaser should seek the advice of the sherardizer in case such a pretreatment is required.
4.3 Design considerations
Articles to be sherardized are limited in size, since most of the containers used in the sherardizing process
have nominal dimensions of 2 000 mm × 480 mm × 400 mm. Articles that are too large for such a container
cannot be sherardized partially. When jointed assemblies on fabrications (not welded assemblies) have
dimensions larger then the d
...
