ISO 11665-3:2012
(Main)Measurement of radioactivity in the environment — Air: radon-222 — Part 3: Spot measurement method of the potential alpha energy concentration of its short-lived decay products
Measurement of radioactivity in the environment — Air: radon-222 — Part 3: Spot measurement method of the potential alpha energy concentration of its short-lived decay products
ISO 11665-3:2012 describes spot measurement methods for determining the activity concentration of short-lived radon-222 decay products in the air and for calculating the potential alpha energy concentration. ISO 11665-3:2012 gives indications for performing a spot measurement of the potential alpha energy concentration, after sampling at a given place for several minutes, and the conditions of use for the measuring devices.
Mesurage de la radioactivité dans l'environnement — Air: radon 222 — Partie 3: Méthode de mesure ponctuelle de l'énergie alpha potentielle volumique de ses descendants à vie courte
L'ISO 11665-3:2012 décrit les méthodes de mesure ponctuelle destinées à déterminer l'activité volumique des descendants à vie courte du radon 222 dans l'air et à calculer de l'énergie alpha potentielle volumique. L'ISO 11665-3:2012 fournit des indications pour réaliser un mesurage ponctuel de l'énergie alpha potentielle volumique avec un prélèvement effectué en un lieu donné pendant plusieurs minutes, et sur les conditions d'utilisation des dispositifs de mesure.
General Information
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 11665-3
First edition
2012-07-15
Measurement of radioactivity in the
environment — Air: radon-222 —
Part 3:
Spot measurement method of the
potential alpha energy concentration of
its short-lived decay products
Mesurage de la radioactivité dans l’environnement — Air: radon 222 —
Partie 3: Méthode de mesure ponctuelle de l’énergie alpha potentielle
volumique de ses descendants à vie courte
Reference number
©
ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
Contents Page
Foreword .iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and symbols . 1
3.1 Terms and definitions . 1
3.2 Symbols . 2
4 Principle of the measurement method . 3
5 Equipment . 3
6 Sampling . 4
6.1 General . 4
6.2 Sampling objective . 4
6.3 Sampling characteristics . 4
6.4 Sampling conditions . 5
7 Detection method . 5
8 Measurement . 5
8.1 Procedure . 5
8.2 Influence quantities . 6
8.3 Calibration . 6
9 Expression of results . 7
9.1 General . 7
9.2 Potential alpha energy concentration . 7
9.3 Standard uncertainty . 7
9.4 Decision threshold . 8
9.5 Detection limit . 8
9.6 Limits of the confidence interval . 9
10 Test report . 9
Annex A (informative) Examples of gross alpha counting protocols . 11
Annex B (informative) Calculation of the coefficients k , k and k .12
218 ,j 214 ,j 214 ,j
Po Pb Bi
Annex C (informative) Measurement method using gross alpha counting according to the
Thomas protocol .16
Bibliography .19

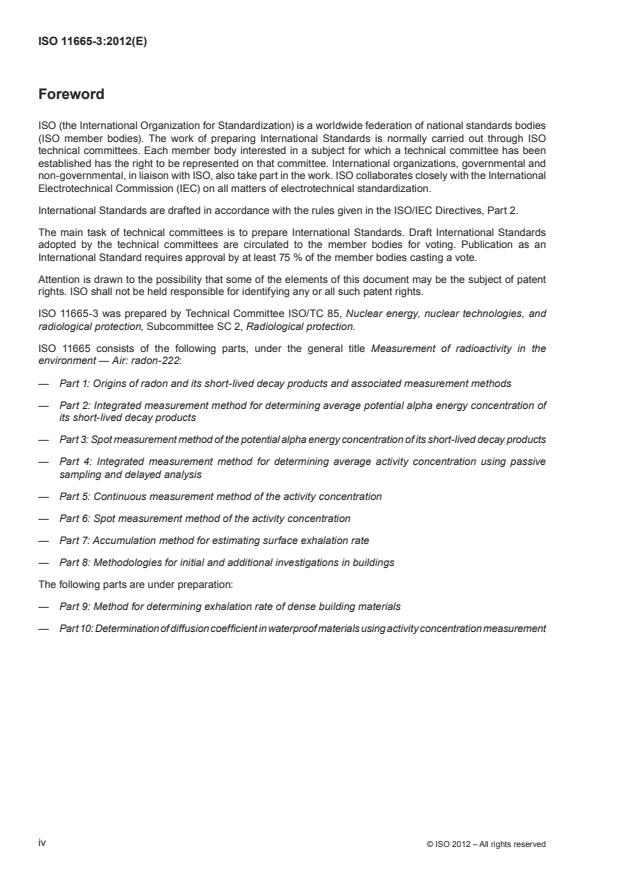

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11665-3 was prepared by Technical Committee ISO/TC 85, Nuclear energy, nuclear technologies, and
radiological protection, Subcommittee SC 2, Radiological protection.
ISO 11665 consists of the following parts, under the general title Measurement of radioactivity in the
environment — Air: radon-222:
— Part 1: Origins of radon and its short-lived decay products and associated measurement methods
— Part 2: Integrated measurement method for determining average potential alpha energy concentration of
its short-lived decay products
— Part 3: Spot measurement method of the potential alpha energy concentration of its short-lived decay products
— Part 4: Integrated measurement method for determining average activity concentration using passive
sampling and delayed analysis
— Part 5: Continuous measurement method of the activity concentration
— Part 6: Spot measurement method of the activity concentration
— Part 7: Accumulation method for estimating surface exhalation rate
— Part 8: Methodologies for initial and additional investigations in buildings
The following parts are under preparation:
— Part 9: Method for determining exhalation rate of dense building materials
— Part 10: Determination of diffusion coefficient in waterproof materials using activity concentration measurement
iv © ISO 2012 – All rights reserved
Introduction
Radon isotopes 222, 220 and 219 are radioactive gases produced by the disintegration of radium isotopes 226,
224 and 223, which are decay products of uranium-238, thorium-232 and uranium-235 respectively, and are
all found in the earth’s crust. Solid elements, also radioactive, followed by stable lead are produced by radon
[1]
disintegration .
When disintegrating, radon emits alpha particles and generates solid decay products, which are also radioactive
(polonium, bismuth, lead, etc.). The potential effects on human health of radon lie in its solid decay products
rather than the gas itself. Whether or not they are attached to atmospheric aerosols, radon decay products can
be inhaled and deposited in the bronchopulmonary tree to varying depths according to their size.
Radon is today considered to be the main source of human exposure to natural radiation. The UNSCEAR
[2]
(2006) report suggests that, at the worldwide level, radon accounts for around 52 % of global average
exposure to natural radiation. The radiological impact of isotope 222 (48 %) is far more significant than isotope
220 (4 %), while isotope 219 is considered negligible. For this reason, references to radon in this part of
ISO 11665 refer only to radon-222.
Radon activity concentration can vary by one to multiple orders of magnitude over time and space. Exposure
to radon and its decay products varies tremendously from one area to another, as it depends firstly on the
amount of radon emitted by the soil and the building materials in each area and, secondly, on the degree of
containment and weather conditions in the areas where individuals are exposed.
Variations of a few nanojoules per cubic metre to several thousand nanojoules per cubic metre are observed
in the potential alpha energy concentration of short-lived radon decay products.
The potential alpha energy concentration of short-lived radon-222 decay products in the atmosphere can
be measured by spot and integrated measurement methods (see ISO 11665-1 and ISO 11665-2). This part
of ISO 11665 deals with spot measurement methods. A spot measurement of the potential alpha energy
concentration relates to the time when the measurement is taken and has no significance in annual exposure.
This type of measurement does not therefore apply when assessing the annual exposure.
NOTE The origin of radon-222 and its short-lived decay products in the atmospheric environment and other
measurement methods are described generally in ISO 11665-1.
INTERNATIONAL STANDARD ISO 11665-3:2012(E)
Measurement of radioactivity in the environment — Air:
radon-222 —
Part 3:
Spot measurement method of the potential alpha energy
concentration of its short-lived decay products
1 Scope
This part of ISO 11665 describes spot measurement methods for determining the activity concentration of
short-lived radon-222 decay products in the air and for calculating the potential alpha energy concentration.
This part of ISO 11665 gives indications for performing a spot measurement of the potential alpha energy concentration,
after sampling at a given place for several minutes, and the conditions of use for the measuring devices.
This measurement method is applicable for a rapid assessment of the potential alpha energy concentration.
The result obtained cannot be extrapolated to an annual estimate potential alpha energy concentration of
short-lived radon-222 decay products. Thus, this type of measurement is not applicable for the assessment of
annual exposure.
This measurement method is applicable to air samples with potential alpha energy concentration greater
than 5 nJ/m .
NOTE This part of ISO 11665 does not address the potential contribution of radon-220 decay products.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 11665-1, Measurement of radioactivity in the environment — Air: radon-222 — Part 1: Origins of radon and
its short-lived decay products and associated measurement methods
ISO/IEC 17025, General requirements for the competence of testing and calibration laboratories
IEC 61577-1, Radiation protection instrumentation — Radon and radon decay product measuring instruments —
Part 1: General principles
IEC 61577-3, Radiation protection instrumentation — Radon and radon decay product measuring instruments —
Part 3: Specific requirements for radon decay product measuring instruments
3 Terms, definitions and symbols
3.1 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11665-1 apply.
3.2 Symbols
For the purposes of this document, the symbols given in ISO 11665-1 and the following apply.
C
activity concentration of the nuclide i, in becquerels per cubic metre
i
E alpha particle energy produced by the disintegration of the nuclide i, in joules
AE,i
E total alpha particle energy potentially produced by the nuclide i, in joules
AEt,i
E potential alpha energy of the nuclide i, in joules
PAE,i
potential alpha energy concentration of the nuclide i, in joules per cubic metre
E
PAEC,i
*
decision threshold of the potential alpha energy concentration of the nuclide i, in joules
E
PAEC,i
per cubic metre
#
detection limit of the of the potential alpha energy concentration of the nuclide i, in joules
E
PAEC,i
per cubic metre
lower limit of the confidence i
...
NORME ISO
INTERNATIONALE 11665-3
Première édition
2012-07-15
Mesurage de la radioactivité dans
l’environnement — Air: radon 222 —
Partie 3:
Méthode de mesure ponctuelle de
l’énergie alpha potentielle volumique de
ses descendants à vie courte
Measurement of radioactivity in the environment — Air: radon-222 —
Part 3: Spot measurement method of the potential alpha energy
concentration of its short-lived decay products
Numéro de référence
©
ISO 2012
DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction . v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
3.1 Termes et définitions . 1
3.2 Symboles . 2
4 Principe de la méthode de mesure . 3
5 Équipement . 3
6 Prélèvement . 4
6.1 Généralités . 4
6.2 Objectif du prélèvement . 4
6.3 Caractéristiques du prélèvement . 4
6.4 Conditions de prélèvement . 5
7 Méthode de détection . 5
8 Mesurage . 5
8.1 Mode opératoire . 5
8.2 Grandeurs d’influence . 6
8.3 Étalonnage . 6
9 Expression des résultats . 7
9.1 Généralités . 7
9.2 Énergie alpha potentielle volumique . 7
9.3 Incertitude type . 7
9.4 Seuil de décision . 8
9.5 Limite de détection . 8
9.6 Limites de l’intervalle de confiance . 9
10 Rapport d’essai . 9
Annexe A (informative) Exemple de protocoles de comptage alpha global . 11
Annexe B (informative) Calcul des coefficients k , k et k .12
218 ,j 214 ,j 214 ,j
Po Pb Bi
Annexe C (informative) Méthode de mesure utilisant un comptage alpha global selon la méthode
de Thomas .16
Bibliographie .19

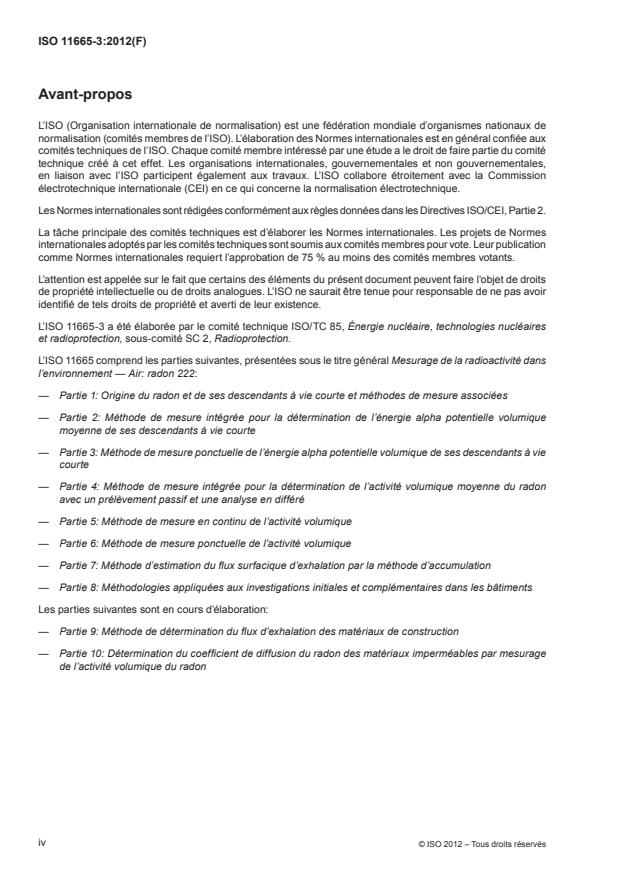

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 11665-3 a été élaborée par le comité technique ISO/TC 85, Énergie nucléaire, technologies nucléaires
et radioprotection, sous-comité SC 2, Radioprotection.
L’ISO 11665 comprend les parties suivantes, présentées sous le titre général Mesurage de la radioactivité dans
l’environnement — Air: radon 222:
— Partie 1: Origine du radon et de ses descendants à vie courte et méthodes de mesure associées
— Partie 2: Méthode de mesure intégrée pour la détermination de l’énergie alpha potentielle volumique
moyenne de ses descendants à vie courte
— Partie 3: Méthode de mesure ponctuelle de l’énergie alpha potentielle volumique de ses descendants à vie
courte
— Partie 4: Méthode de mesure intégrée pour la détermination de l’activité volumique moyenne du radon
avec un prélèvement passif et une analyse en différé
— Partie 5: Méthode de mesure en continu de l’activité volumique
— Partie 6: Méthode de mesure ponctuelle de l’activité volumique
— Partie 7: Méthode d’estimation du flux surfacique d’exhalation par la méthode d’accumulation
— Partie 8: Méthodologies appliquées aux investigations initiales et complémentaires dans les bâtiments
Les parties suivantes sont en cours d’élaboration:
— Partie 9: Méthode de détermination du flux d’exhalation des matériaux de construction
— Partie 10: Détermination du coefficient de diffusion du radon des matériaux imperméables par mesurage
de l’activité volumique du radon
iv © ISO 2012 – Tous droits réservés
Introduction
Les isotopes 222, 220 et 219 du radon sont des gaz radioactifs produits par la désintégration des isotopes 226,
224 et 223 du radium, lesquels sont respectivement des descendants de l’uranium 238, du thorium 232 et de
l’uranium 235 et sont tous présents dans l’écorce terrestre. Des éléments solides, eux aussi radioactifs, suivis
[1]
par du plomb stable sont produits par la désintégration du radon .
Lorsqu’il se désintègre, le radon émet des particules alpha et génère des descendants solides qui sont eux
aussi radioactifs (polonium, bismuth, plomb, etc.). Les effets potentiels du radon sur la santé humaine sont liés
aux descendants plutôt qu’au gaz lui-même. Qu’ils soient ou non attachés à des aérosols atmosphériques,
les descendants du radon peuvent être inhalés et déposés dans l’arbre broncho-pulmonaire à différentes
profondeurs, suivant leur taille.
Le radon est aujourd’hui considéré comme la principale source d’exposition de l’homme au rayonnement
[2]
naturel. Le rapport de l’UNSCEAR (2006) suggère qu’au niveau mondial, le radon intervient pour environ
52 % de l’exposition moyenne globale au rayonnement naturel. L’impact radiologique de l’isotope 222 (48 %)
est nettement plus important que celui de l’isotope 220 (4 %), l’isotope 219 est quant à lui considéré comme
négligeable. Pour cette raison, le terme radon dans la présente partie de l’ISO 11665 désignera exclusivement
le radon 222.
L’activité volumique du radon peut varier d’un à plusieurs ordres de grandeur dans le temps et l’espace.
L’exposition au radon et à ses descendants varie considérablement d’un lieu à l’autre. Elle dépend tout d’abord
de la quantité de radon émise par le sol et les matériaux de construction en ces lieux et, ensuite, du degré de
contamination et des conditions météorologiques des lieux où sont exposées les personnes.
Des variations de quelques nanojoules par mètre cube à plusieurs milliers de nanojoules par mètre cube sont
observées pour l’énergie alpha potentielle volumique des descendants à vie courte du radon.
L’énergie alpha potentielle volumique des descendants à vie courte du radon 222 dans l’atmosphère peut
être mesurée en utilisant des méthodes de mesure ponctuelle et intégrée (voir ISO 11665-1 et ISO 11665-2).
Un mesurage ponctuel de l’énergie alpha potentielle volumique se rapporte à l’instant auquel le mesurage
est effectué et n’est pas significatif de l’exposition annuelle. Par conséquent, ce type de mesurage n’est pas
applicable à l’évaluation de l’exposition annuelle.
NOTE L’origine du radon 222 et de ses descendants à vie courte dans l’environnement atmosphérique ainsi que
d’autres méthodes de mesure sont décrites de manière générale dans l’ISO 11665-1.
NORME INTERNATIONALE ISO 11665-3:2012(F)
Mesurage de la radioactivité dans l’environnement — Air: radon
222 —
Partie 3:
Méthode de mesure ponctuelle de l’énergie alpha potentielle
volumique de ses descendants à vie courte
1 Domaine d’application
La présente partie de l’ISO 11665 décrit la méthode de mesure ponctuelle destinée à déterminer l’activité volumique
des descendants à vie courte du radon 222 dans l’air et à calculer de l’énergie alpha potentielle volumique.
La présente partie de l’ISO 11665 fournit des indications pour réaliser un mesurage ponctuel de l’énergie alpha
potentielle volumique avec un prélèvement effectué en un lieu donné pendant plusieurs minutes, et sur les
conditions d’utilisation des dispositifs de mesure.
Cette méthode de mesure s’applique pour une évaluation rapide de l’énergie alpha potentielle volumique. Le
résultat obtenu ne peut pas être extrapolé à une estimation annuelle de l’énergie alpha potentielle volumique
des descendants à vie courte du radon 222. Par conséquent, ce type de mesure n’est pas applicable à
l’évaluation de l’exposition annuelle.
Cette méthode de mesure s’applique à des échantillons d’air ayant une énergie alpha potentielle volumique
supérieure à 5 nJ/m .
NOTE La présente partie de l’ISO 11665 ne couvre pas la contribution potentielle des descendants du radon 220.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence (y compris les éventuels amendements) s’applique.
ISO 11665-1, Mesurage de la radioactivité dans l’environnement — Air: radon 222 — Partie 1: Origine du radon
et de ses descendants à vie courte et méthodes de mesure associées
ISO/CEI 17025, Exigences générales concernant la compétence des laboratoires d’étalonnages et d’essais
CEI 61577-1, Instrumentation pour la radioprotection — Instruments de mesure du radon et des descendants
du radon — Partie 1: Règles générales
CEI 61577-3, Instrumentation pour la radioprotection — Instrument de mesure du radon et des descendants
du radon — Partie 3: Exigences spécifiques concernant les instruments de mesure des descendants du radon
3 Termes, définitions et symboles
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 11665-1 s’appliquent.
3.2 Symboles
Pour les besoins du présent document, les symboles suivants ainsi que ceux donnés dans l’ISO 11665
s
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
