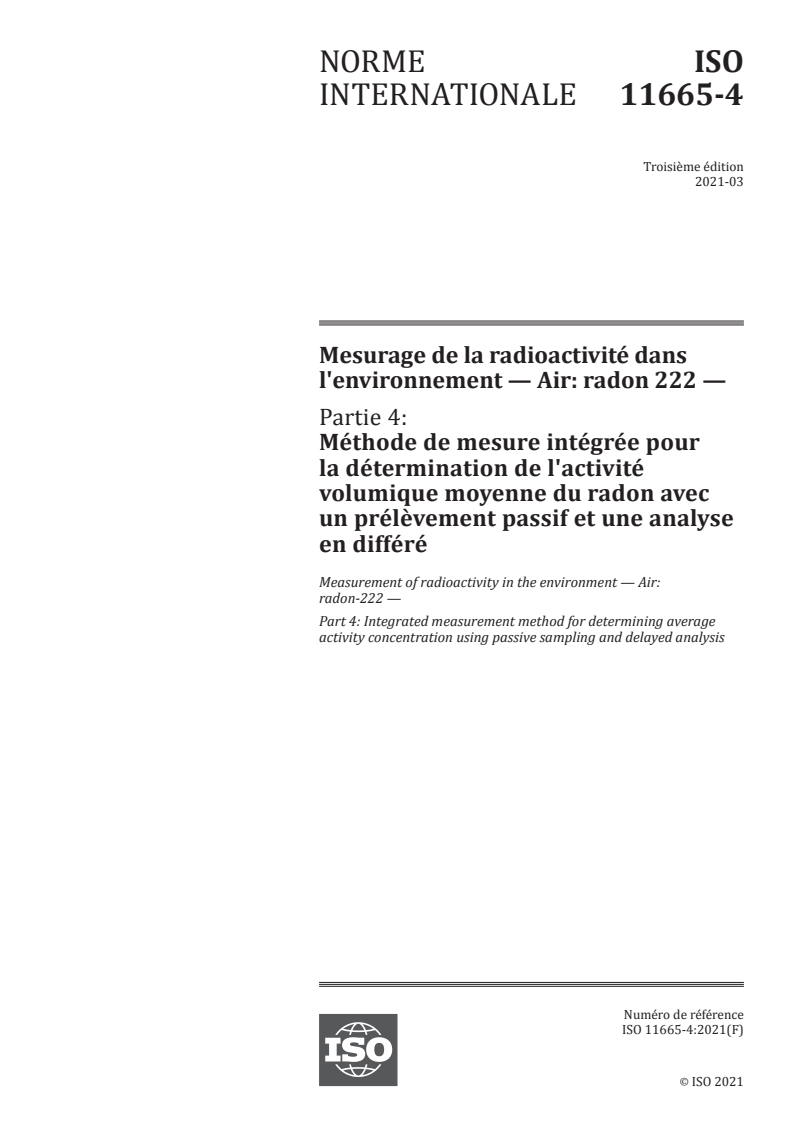

ISO 11665-4:2021

NORME ISO
INTERNATIONALE 11665-4
Troisième édition
2021-03
Mesurage de la radioactivité dans
l'environnement — Air: radon 222 —
Partie 4:
Méthode de mesure intégrée pour
la détermination de l'activité
volumique moyenne du radon avec
un prélèvement passif et une analyse
en différé
Measurement of radioactivity in the environment — Air:
radon-222 —
Part 4: Integrated measurement method for determining average
activity concentration using passive sampling and delayed analysis
Numéro de référence
ISO 11665-4:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 11665-4:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 11665-4:2021(F)

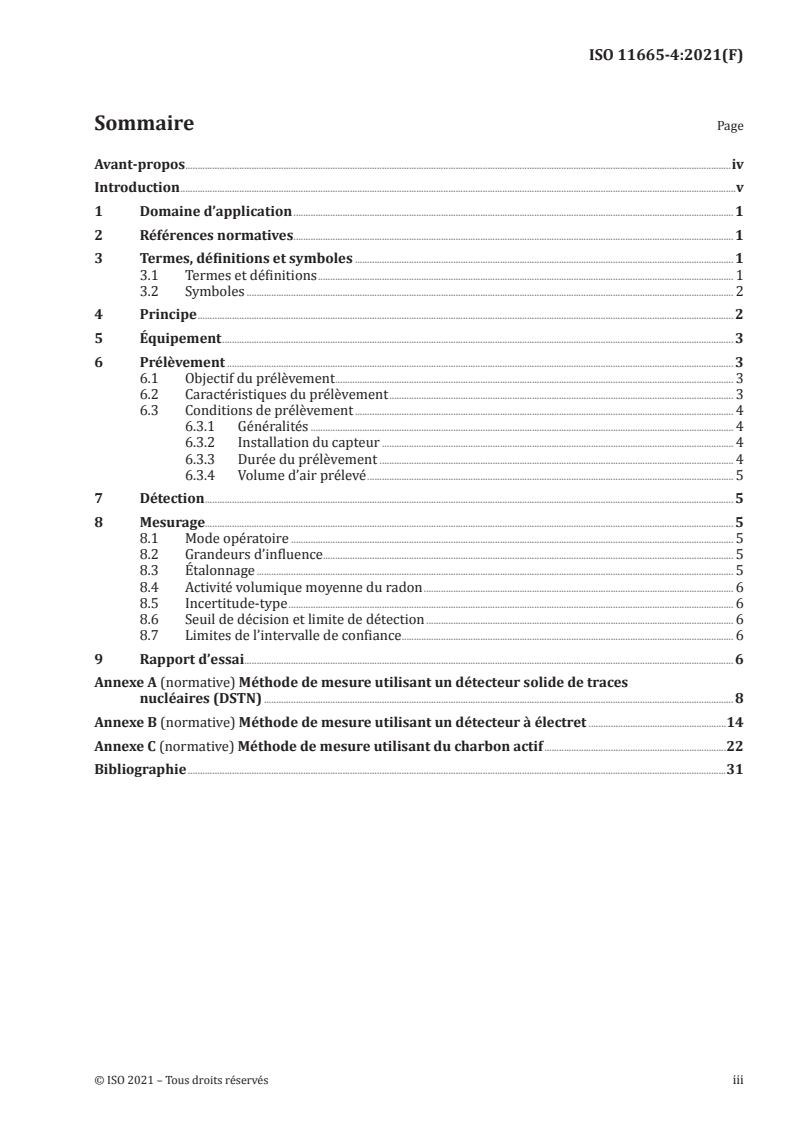

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
3.1 Termes et définitions . 1
3.2 Symboles . 2
4 Principe . 2
5 Équipement . 3
6 Prélèvement . 3
6.1 Objectif du prélèvement . 3
6.2 Caractéristiques du prélèvement . 3
6.3 Conditions de prélèvement . 4
6.3.1 Généralités . 4
6.3.2 Installation du capteur . 4
6.3.3 Durée du prélèvement . 4
6.3.4 Volume d’air prélevé . 5
7 Détection . 5
8 Mesurage. 5
8.1 Mode opératoire . 5
8.2 Grandeurs d’influence. 5
8.3 Étalonnage . 5
8.4 Activité volumique moyenne du radon . 6
8.5 Incertitude-type . 6
8.6 Seuil de décision et limite de détection . 6
8.7 Limites de l’intervalle de confiance . 6
9 Rapport d’essai . 6
Annexe A (normative) Méthode de mesure utilisant un détecteur solide de traces
nucléaires (DSTN) . 8
Annexe B (normative) Méthode de mesure utilisant un détecteur à électret .14
Annexe C (normative) Méthode de mesure utilisant du charbon actif .22
Bibliographie .31
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 11665-4:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 85, Énergie nucléaire, technologies
nucléaires, et radioprotection, sous-comité SC 2, Radioprotection.
Cette troisième édition annule et remplace la seconde édition (ISO 11665-4:2020), dont elle constitue
une révision mineure. Les modifications par rapport à l’édition précédente sont les suivantes:
— l’Introduction a été mise à jour;
— la Bibliographie a été mise à jour.
Une liste de toutes les parties de la série ISO 11665 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 11665-4:2021(F)

Introduction
Les isotopes 222, 219 et 220 (ce dernier étant également appelé thoron) du radon sont des gaz radioactifs
produits par la désintégration des isotopes 226, 223 et 224 du radium, lesquels sont respectivement des
descendants de l’uranium-238, de l’uranium-235 et du thorium-232, et sont tous présents dans l’écorce
terrestre (voir Annexe A pour de plus amples informations). Des éléments solides, eux aussi radioactifs,
[1]
suivis par du plomb stable, sont produits par la désintégration du radon .
Lorsqu’il se désintègre, le radon émet des particules alpha et génère des descendants solides qui
sont eux aussi radioactifs (polonium, bismuth, plomb, etc.). Les effets potentiels du radon sur la
santé humaine sont liés aux descendants plutôt qu’au gaz lui-même. Qu’ils soient ou non attachés à
des aérosols atmosphériques, les descendants du radon peuvent être inhalés et déposés dans l’arbre
[2][3][4][5]
broncho-pulmonaire à différentes profondeurs, suivant leur taille .
Le radon est aujourd’hui considéré comme la principale source d’exposition de l’homme au rayonnement
[6]
naturel. L’UNSCEAR suggère qu’au niveau mondial, le radon intervient pour environ 52 % de
l’exposition moyenne globale au rayonnement naturel. L’impact radiologique de l’isotope 222 (48 %)
est nettement plus important que celui de l’isotope 220 (4 %); l’isotope 219 est quant à lui considéré
comme négligeable (voir Annexe A). Pour cette raison, les références au radon dans le présent document
désignent exclusivement le radon-222.
L’activité volumique du radon peut varier d’un à plusieurs ordres de grandeur dans le temps et l’espace.
L’exposition au radon et à ses descendants varie considérablement d’un lieu à l’autre. Elle dépend de
la quantité de radon émise par le sol et les matériaux de construction en ces lieux, des conditions
météorologiques et du degré de confinement dans les lieux où sont exposées les personnes.
Comme le radon a tendance à se concentrer dans les espaces clos tels que les maisons, la majeure partie
de l’exposition de la population provient du radon présent dans l’atmosphère intérieure des bâtiments.
Le gaz issu du sol est reconnu comme étant la plus importante source de radon résidentiel via des
voies d’infiltration. D’autres sources sont décrites dans d’autres parties de l’ISO 11665 et dans la série
[7]
ISO 13164 pour l’eau .
Le radon pénètre dans les bâtiments par un mécanisme de diffusion dû à la différence permanente
entre l’activité volumique du radon dans le sol sous-jacent et celle existant à l’intérieur du bâtiment,
et par un mécanisme de convection généré par intermittence par une différence de pression entre l’air
dans le bâtiment et celui contenu dans le sol sous-jacent. L’activité volumique du radon à l’intérieur des
bâtiments dépend de l’activité volumique du radon dans le sol sous-jacent, de la structure du bâtiment,
des équipements (cheminée, systèmes de ventilation mécanique, entre autres), des paramètres
environnementaux du bâtiment (température, pression, etc.), mais également du mode de vie de ses
occupants.
–3
Pour limiter le risque pour les individus, un niveau de référence national de 100 Bq·m est recommandé
[5]
par l’Organisation mondiale de la santé . Lorsque cela n’est pas possible, il convient que ce niveau de
–3
référence ne dépasse pas 300 Bq·m . Cette recommandation a été entérinée par les États membres de
la Communauté européenne qui doivent établir des niveaux de référence nationaux pour les activités
volumiques du radon à l’intérieur des bâtiments. Les niveaux de référence pour l’activité volumique
–3[18]
moyenne annuelle dans l’air ne doivent pas être supérieurs à 300 Bq·m .
Pour réduire le risque pour l’ensemble de la population, il convient de mettre en œuvre des codes du
bâtiment qui exigent des mesures de prévention du radon dans les bâtiments en construction et des
mesures d’atténuation du radon dans les bâtiments existants. Les mesurages du radon sont nécessaires,
car les codes du bâtiment ne peuvent à eux seuls garantir que les concentrations de radon sont
inférieures au niveau de référence.
L’activité volumique du radon-222 dans l’atmosphère peut être mesurée par des méthodes de mesure
ponctuelle, en continu et intégrée avec prélèvement d’air actif ou passif (voir ISO 11665-1). Le présent
document traite des méthodes de mesure intégrée du radon-222 avec prélèvement passif.
NOTE L’origine du radon-222 et de ses descendants à vie courte dans l’environnement atmosphérique, ainsi
que d’autres méthodes de mesure, sont décrites de manière générale dans l’ISO 11665-1.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11665-4:2021(F)
Mesurage de la radioactivité dans l'environnement — Air:
radon 222 —
Partie 4:
Méthode de mesure intégrée pour la détermination
de l'activité volumique moyenne du radon avec un
prélèvement passif et une analyse en différé
1 Domaine d’application
Le présent document décrit les méthodes de mesure intégrée du radon-222 avec prélèvement passif.
Elle fournit des indications pour déterminer l’activité volumique moyenne du radon-222 dans l’air à
partir de mesurages effectués par prélèvement passif, de mise en œuvre facile peu coûteuse, ainsi que
sur les conditions d’utilisation des capteurs.
Le présent document traite des échantillons prélevés sans interruption sur des périodes allant de
quelques semaines à un an.
Cette méthode de mesure s’applique aux échantillons d’air dont l’activité volumique du radon est
3
supérieure à 5 Bq/m .
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 11665-1, Mesurage de la radioactivité dans l'environnement — Air: radon 222 — Partie 1: Origine du
radon et de ses descendants à vie courte, et méthodes de mesure associées
ISO 11929 (toutes les parties), Détermination des limites caractéristiques (seuil de décision, limite de
détection et extrémités de l’intervalle de confiance) pour mesurages de rayonnements ionisants — Principes
fondamentaux et applications
Guide ISO/IEC 98-3, Incertitude de mesure — Partie 3: Guide pour l’expression de l’incertitude de mesure
(GUM: 1995)
ISO/IEC 17025, Exigences générales concernant la compétence des laboratoires d'étalonnages et d'essais
IEC 61577-1, Instrumentation pour la radioprotection — Instruments de mesure du radon et des
descendants du radon — Partie 1: Règles générales
3 Termes, définitions et symboles
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 11665-1 s’appliquent.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 11665-4:2021(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.2 Symboles
Pour les besoins du présent document, les symboles décrits dans l’ISO 11665-1 et les suivants
s’appliquent.
activité volumique moyenne, en becquerels par mètre cube
C
∗
seuil de décision de l’activité volumique moyenne, en becquerels par mètre cube
C
#
limite de détection de l’activité volumique moyenne, en becquerels par mètre cube
C

limite basse de l’intervalle de confiance de l’activité volumique moyenne, en becquerels par
C
mètre cube

limite haute de l’intervalle de confiance de l’activité volumique moyenne, en becquerels par
C
mètre cube
t durée de prélèvement, en heures
U incertitude élargie calculée par Uk=⋅u() avec k = 2
u() incertitude-type associée au résultat de mesure
u incertitude-type relative
()
rel
µ quantité à mesurer
μ niveau de bruit de fond
0
ω facteur de correction lié au facteur d’étalonnage et à la durée du prélèvement
4 Principe
Le mesurage intégré de l’activité volumique moyenne du radon est fondé sur les éléments suivants:
a) le prélèvement passif ininterrompu d’un échantillon d’air représentatif de l’atmosphère étudiée,
par convection libre et par diffusion naturelle dans le cas d’un détecteur en configuration ouverte
(à l’air libre) ou par diffusion naturelle dans le cas d’un détecteur en configuration fermée (avec
une chambre d’accumulation);
b) l’accumulation simultanée d’une grandeur physique mesurable (traces révélées, chute de potentiel
électrostatique, atomes radioactifs, etc.) sur un capteur approprié;
c) le mesurage de la grandeur physique cumulée ayant un lien direct avec l’activité volumique
moyenne du radon sur la durée de prélèvement concernée.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 11665-4:2021(F)

Plusieurs méthodes de mesure satisfont aux exigences du présent document. Elles se distinguent
essentiellement par la nature de la grandeur physique cumulée et la manière dont elle est mesurée.
Cette grandeur physique et son mesurage associé peuvent être, par exemple:
— des «traces latentes» produites dans un polymère (détecteur solide de traces nucléaires [DSTN]) par
ionisation par les particules alpha du radon et de ses descendants; ces traces latentes sont détectées
et comptées (voir Annexe A);
— des charges produites dans un solide (milieu semi-conducteur [silicium]) par ionisation par les
particules alpha du radon et de ses descendants; elles sont détectées par des circuits électroniques
correspondants;
— la décharge d’un électret (élément chargé positivement et non rechargeable) par ionisation de l’air due
à la désintégration radioactive du radon et de ses descendants; la chute de potentiel correspondant
à cette décharge est mesurée (voir Annexe B);
222 214
— les atomes de Rn adsorbés sur du charbon; les taux d’émissions gamma des descendants Pb et
214
Bi sont mesurés avec un spectromètre gamma (voir Annexe C).
L’analyse de la grandeur physique peut ne pas être immédiate et nécessiter des opérations effectuées en
laboratoire.
Le résultat de la mesure intégrée est l’exposition d’un capteur au radon pendant la durée de prélèvement
considérée. L’activité volumique moyenne du radon est calculée en divisant le résultat de l’exposition
par la durée du prélèvement.
5 Équipement
L’appareillage doit inclure les éléments suivants:
5.2.1 Capteur, qui collecte la grandeur physique (DSTN, détecteur au silicium, détecteur à électret,
charbon actif, etc.), associé ou non avec une chambre d’accumulation en matériau plastique conducteur
et de volume de détection connu; dans une configuration fermée, le capteur est placé dans une chambre
d’accumulation fermée avec un filtre et dans une configuration ouverte, le capteur est en contact direct
avec l’atmosphère (pas de chambre d’accumulation);
5.2.2 Système de détection, adapté pour la grandeur physique accumulée.
L’équipement nécessaire pour chaque méthode de mesure est spécifié dans les Annexes A, B et C,
respectivement.
6 Prélèvement
6.1 Objectif du prélèvement
L’objectif du prélèvement est de mettre en contact sans interruption, un échantillon d'air représentatif
du milieu atmosphérique étudié avec le capteur (DSTN, détecteur au silicium, détecteur à électret,
charbon actif, etc.).
6.2 Caractéristiques du prélèvement
Le prélèvement est passif.
Dans le cas d’une configuration fermée, le prélèvement est effectué à travers un milieu filtrant, ainsi
seules les particules alpha du radon sont détectées par le capteur (voir Article 5). Le prélèvement doit
être effectué dans des conditions n’induisant pas de colmatage du milieu filtrant, ce qui conduirait à
une modification des conditions de mesure. En cas de colmatage pendant le prélèvement, l’air dans la
chambre d’accumulation risque de ne pas pouvoir se renouveler.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 11665-4:2021(F)

Dans le cas d’une configuration ouverte, le capteur enregistre simultanément les émissions alpha
du radon et de ses descendants à proximité de sa surface. Il enregistre également tout émetteur
alpha présent dans l’atmosphère analysée dans la gamme d’énergie spécifiée par le fabricant. Cette
configuration doit être utilisée dans des conditions n’induisant pas d’encrassement (atmosphère
chargée de poussières, dépôts de graisse, etc.) du capteur qui conduirait à une modification des
conditions de mesure.
6.3 Conditions de prélèvement
6.3.1 Généralités
Le prélèvement doit être effectué comme spécifié dans l’ISO 11665-1.
6.3.2 Installation du capteur
L’installation du capteur doit être effectuée comme spécifié dans l’ISO 11665-1.
Dans le cas spécifique du mesurage à l’intérieur d’un bâtiment, il convient de placer le capteur dans
une zone normalement occupée, ou pouvant être occupée, sur une surface dégagée entre 1 m et 2 m au-
dessus du sol, c’est-à-dire la «zone respiratoire» et dans les conditions suivantes:
a) il convient de laisser un espace dégagé dans un rayon minimal de 20 cm autour du capteur pour
éviter l’influence de l’exhalation de thoron des murs;
b) il convient d’éloigner le capteur des sources de chaleur (radiateur, cheminée, équipement électrique,
télévision, rayonnement solaire direct, etc.) ou des zones de passage, des portes et fenêtres, des
murs et des sources de ventilation naturelles;
c) il convient que les conditions d’installation ne soient pas perturbées pendant le mesurage (chute
de livres, travaux, curiosité, etc.); il convient de donner des recommandations aux occupants afin
d’éviter toute modification des conditions de prélèvement;
d) il convient de protéger le capteur pendant le mesurage afin d’éviter tout dommage.
6.3.3 Durée du prélèvement
La durée du prélèvement est égale à l’intervalle de temps entre la pose et la dépose du capteur au point
de prélèvement.
Les moments de pose et de dépose du capteur doivent être consignés (date et heure).
La durée du prélèvement doit être ajustée en fonction du phénomène étudié, de la radioactivité
présumée et des caractéristiques du capteur (voir Tableau 1).
Tableau 1 — Exemples de caractéristiques de prélèvement des différentes méthodes de mesure
qui satisfont aux exigences du présent document
Durée du prélève-
Annexe (norma- Point de prélève-
Capteur ment/durée d’exposi-
tive) ment
tion
Détecteur solide de traces nucléaires (confi-
Intérieur
guration ouverte)
Une semaine à plu-
A
sieurs mois
Détecteur solide de traces nucléaires (confi-
guration fermée)
Extérieur ou inté-
Quelques jours à plu-
Détecteur à électret B rieur
sieurs mois
Charbon actif C Quelques jours
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 11665-4:2021(F)

La durée du prélèvement doit être déterminée sur la base de l’utilisation prévue des résultats de
mesures.
À titre d’exemple, les concentrations à l’intérieur d’un bâtiment varient non seulement au cours d’une
journée, mais également d’un jour à l’autre en raison des variations du mode d’occupation. Dans ce cas,
il est recommandé d’effectuer le prélèvement sur une semaine complète afin d’inclure ces variations.
Afin d’approcher la valeur moyenne annuelle de l’activité volumique du radon dans les bâtiments
et ne pas la sous-évaluer, il est recommandé d’effectuer les mesurages pendant au moins deux mois
(voir ISO 11665-8).
Il convient que les utilisateurs connaissent les caractéristiques de leurs capteurs et il convient qu’ils
adaptent la durée du prélèvement de manière à éviter tout risque de saturation.
6.3.4 Volume d’air prélevé
Le mesurage direct du volume d’air prélevé n’est pas nécessaire pour le prélèvement passif, car un
facteur d’étalonnage, en activité par unité de volume, doit être utilisé.
7 Détection
Suivant le capteur utilisé, la détection doit être effectuée en utilisant des détecteurs solides de traces
nucléaires (DSTN), la décharge de la surface polarisée à l’intérieur d’une chambre d’ionisation, la
spectrométrie gamma et la scintillation liquide conformément à l’ISO 11665-1.
8 Mesurage
8.1 Mode opératoire
Le mode opératoire de mesurage pour chaque méthode de mesure doit être comme spécifié dans les
Annexes A, B et C, respectivement.
8.2 Grandeurs d’influence
Différentes grandeurs peuvent influencer le mesurage au point de donner lieu à des résultats non
représentatifs. Suivant la méthode de mesure et la maîtrise des grandeurs d’influence habituelles citées
dans l’IEC 61577-1 et l’ISO 11665-1, les grandeurs d’influence qui sont particulièrement importantes
pour chaque méthode de mesure décrite dans le présent document sont décrites dans les Annexes A, B
et C, respectivement.
Les recommandations données par le fabricant dans les notices d’utilisation des capteurs doivent être
respectées.
8.3 Étalonnage
Le système de mesure (capteur et système de détection) doit être étalonné au moins une fois par an tel
que spécifié dans l’ISO 11665-1. Les exigences supplémentaires applicables aux dispositifs utilisés pour
chacune des méthodes sont spécifiées dans les annexes concernées (voir Annexes A, B et C).
La relation entre la grandeur physique enregistrée par le capteur (nombre de traces révélées, nombre
de charges électriques, comptage des impulsions et amplitudes, etc.) et l’activité volumique du radon
dans l’air doit être établie en utilisant une atmosphère de référence contenant du radon-222. L’activité
volumique du radon-222 dans l’atmosphère de référence doit être traçable par rapport à un étalon de
gaz radon-222 primaire.
En plus de l’étalonnage, il convient d’envisager des essais réguliers pour s’assurer que les mesurages
restent utilisables. Il convient de prévoir des essais en aveugle internes et des comparaisons externes
de compétence, de validation ou interlaboratoires.
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 11665-4:2021(F)

8.4 Activité volumique moyenne du radon
L’activité volumique moyenne du radon doit être calculée d’après la Formule (1):
C =−μμ ⋅ω (1)
()
0
8.5 Incertitude-type
Conformément à l’ISO/IEC Guide 98-3, l’incertitude-type de C doit être calculée comme indiqué par la
Formule (2):
22 2 22
uC()=⋅ωμuu()+ μω+⋅Cu () (2)
()
 0  rel
8.6 Seuil de décision et limite de détection
Les limites des caractéristiques associées au mesurande doivent être calculées conformément à
l’ISO 11929 (toutes les parties). Des exemples de calcul des incertitudes et des limites des caractéristiques
sont détaillés dans les Annexes A, B et C pour chaque méthode de mesure décrite.
8.7 Limites de l’intervalle de confiance
 
Les limites basse, C , et haute, C , de l’inter
...

FINAL

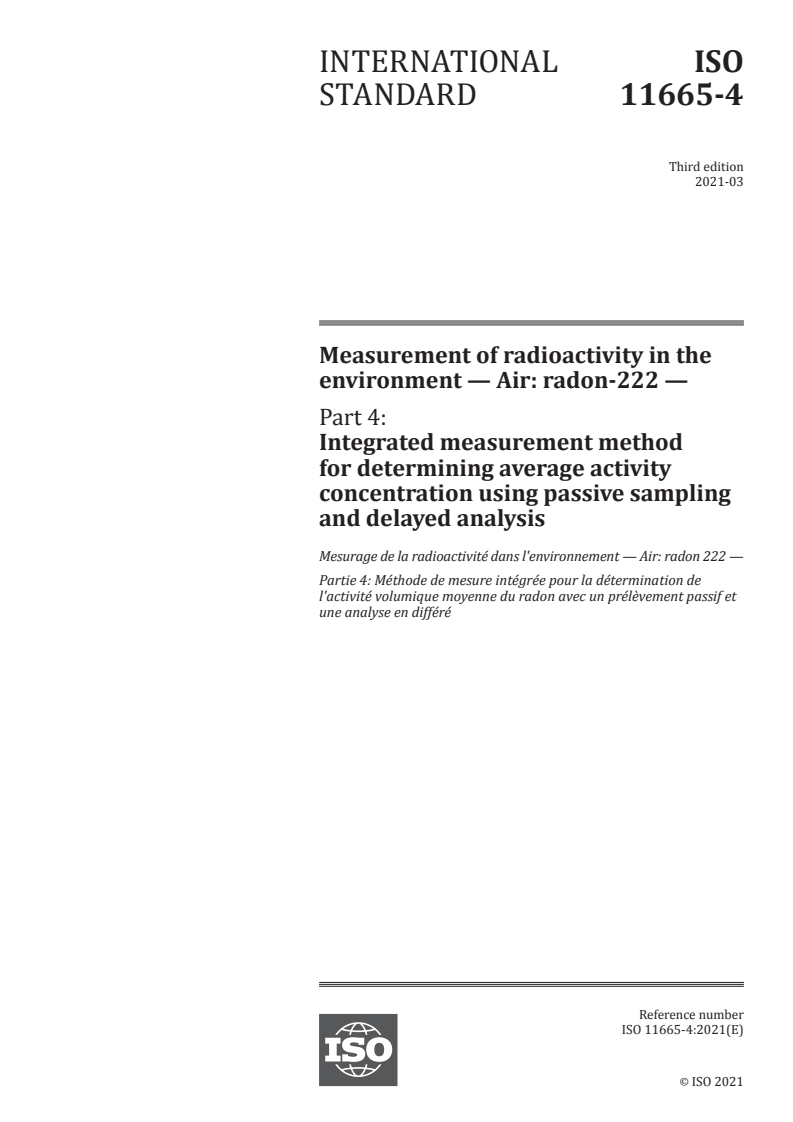

INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 11665-4
ISO/TC 85/SC 2
Measurement of radioactivity in the
Secretariat: AFNOR
environment — Air: radon-222 —
Voting begins on:
2020-12-02
Part 4:
Voting terminates on:
Integrated measurement method
2021-02-24
for determining average activity
concentration using passive sampling
and delayed analysis
Mesurage de la radioactivité dans l'environnement — Air: radon 222 —
Partie 4: Méthode de mesure intégrée pour la détermination de
l'activité volumique moyenne du radon avec un prélèvement passif et
une analyse en différé
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 11665-4:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 11665-4:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 11665-4:2020(E)

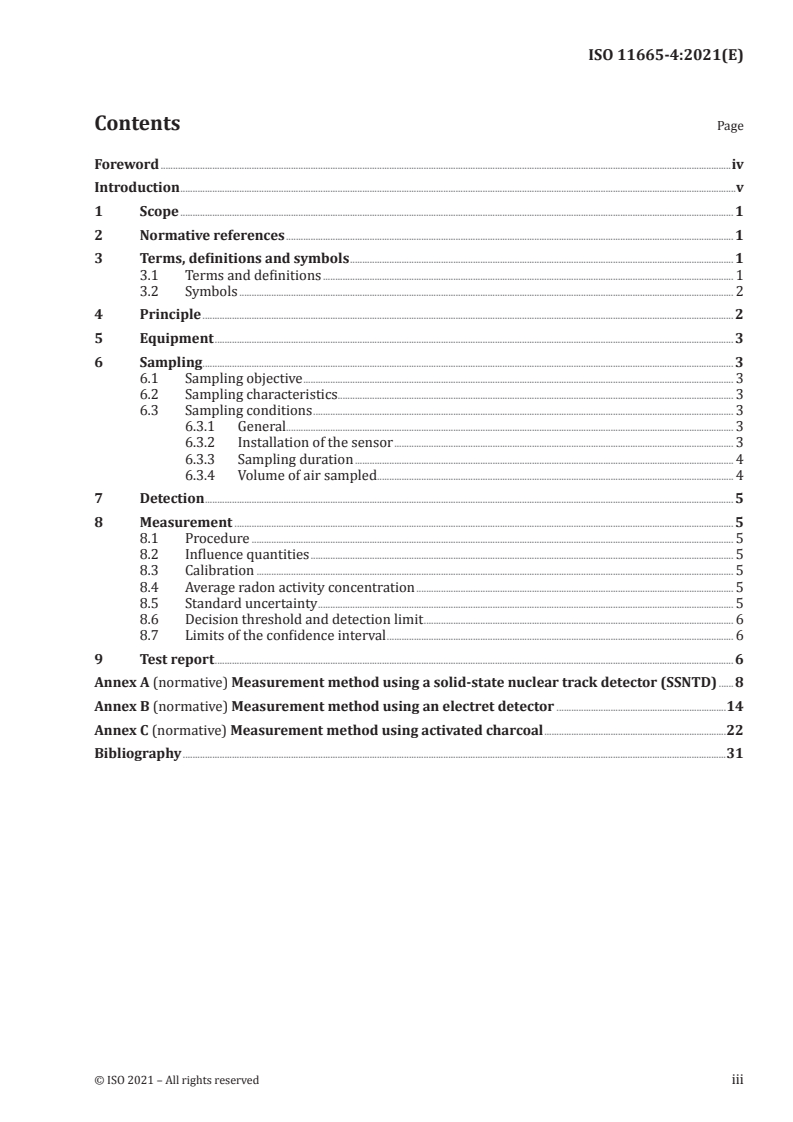

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and symbols . 1
3.1 Terms and definitions . 1
3.2 Symbols . 2
4 Principle . 2
5 Equipment . 3
6 Sampling . 3
6.1 Sampling objective . 3
6.2 Sampling characteristics . . 3
6.3 Sampling conditions . 3
6.3.1 General. 3
6.3.2 Installation of the sensor . 3
6.3.3 Sampling duration . 4
6.3.4 Volume of air sampled . . . 4
7 Detection . 5
8 Measurement . 5
8.1 Procedure . 5
8.2 Influence quantities . 5
8.3 Calibration . 5
8.4 Average radon activity concentration . 5
8.5 Standard uncertainty . 5
8.6 Decision threshold and detection limit . 6
8.7 Limits of the confidence interval . 6
9 Test report . 6
Annex A (normative) Measurement method using a solid-state nuclear track detector (SSNTD) .8
Annex B (normative) Measurement method using an electret detector .14
Annex C (normative) Measurement method using activated charcoal .22
Bibliography .31
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 11665-4:2020(E)

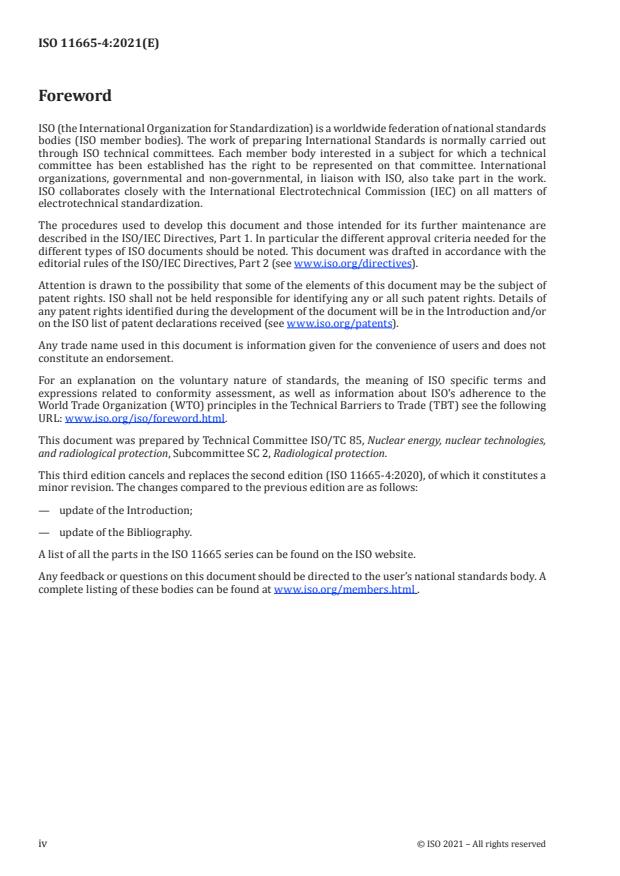

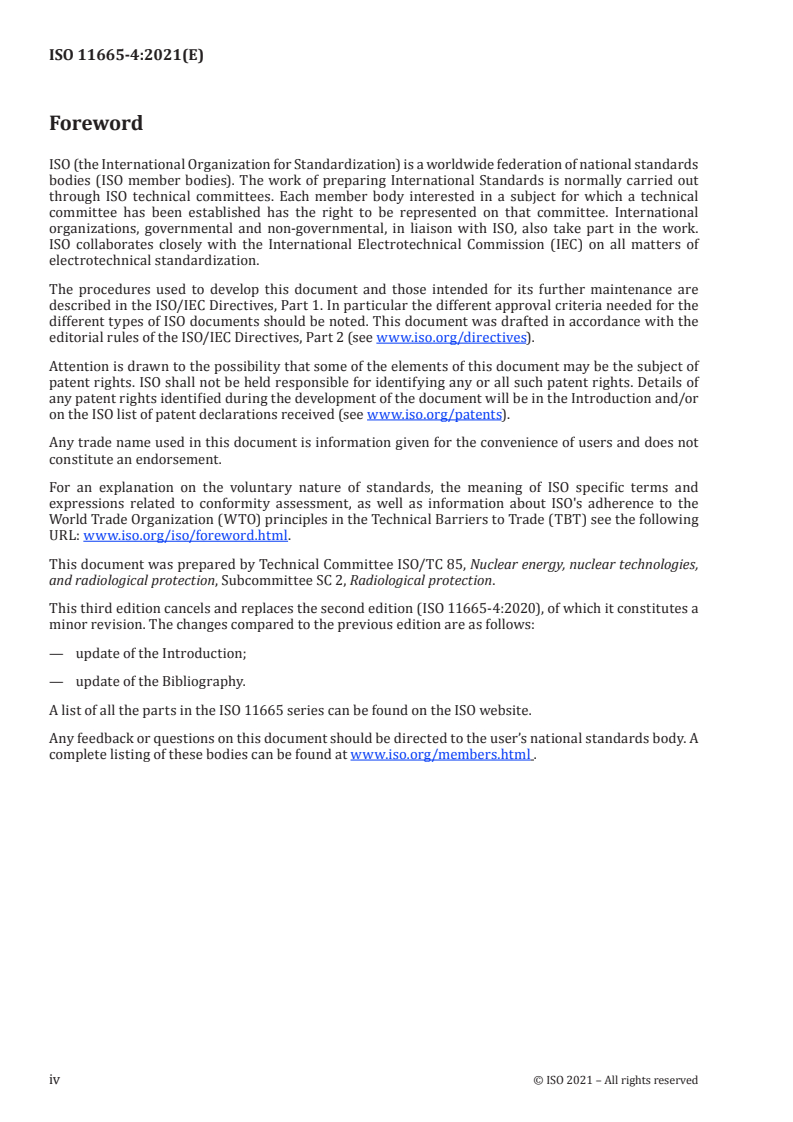

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 85, Nuclear energy, nuclear technologies,
and radiological protection, Subcommittee SC 2, Radiological protection.
This third edition cancels and replaces the second edition (ISO 11665-4:2020), of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— update of the Introduction;
— update of the Bibliography.
A list of all the parts in the ISO 11665 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html .
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 11665-4:2020(E)

Introduction
Radon isotopes 222, 219 and 220 (also known as thoron) are radioactive gases produced by the
disintegration of radium isotopes 226, 223 and 224, which are decay products of uranium-238,
uranium-235 and thorium-232 respectively, and are all found in the earth's crust (see Annex A for
further information). Solid elements, also radioactive, followed by stable lead are produced by radon
[1]
disintegration .
When disintegrating, radon emits alpha particles and generates solid decay products, which are also
radioactive (polonium, bismuth, lead, etc.). The potential effects on human health of radon lie in its solid
decay products rather than the gas itself. Whether or not they are attached to atmospheric aerosols,
radon decay products can be inhaled and deposited in the bronchopulmonary tree to varying depths
[2][3][4][5]
according to their size .
[6]
Radon is today considered to be the main source of human exposure to natural radiation. UNSCEAR
suggests that, at the worldwide level, radon accounts for around 52 % of global average exposure to
natural radiation. The radiological impact of isotope 222 (48 %) is far more significant than isotope 220
(4 %), while isotope 219 is considered negligible (see Annex A). For this reason, references to radon in
this document refer only to radon-222.
Radon activity concentration can vary from one to more orders of magnitude over time and space.
Exposure to radon and its decay products varies tremendously from one area to another, as it depends
on the amount of radon emitted by the soil and building materials, weather conditions, and on the
degree of containment in the areas where individuals are exposed.
As radon tends to concentrate in enclosed spaces like houses, the main part of the population exposure
is due to indoor radon. Soil gas is recognized as the most important source of residential radon through
infiltration pathways. Other sources are described in other parts of ISO 11665 and ISO 13164 series for
[7]
water .
Radon enters into buildings via diffusion mechanism caused by the all-time existing difference between
radon activity concentrations in the underlying soil and inside the building, and via convection
mechanism inconstantly generated by a difference in pressure between the air in the building and the
air contained in the underlying soil. Indoor radon activity concentration depends on radon activity
concentration in the underlying soil, the building structure, the equipment (chimney, ventilation
systems, among others), the environmental parameters of the building (temperature, pressure, etc.)
and the occupants’ lifestyle.
-3
To limit the risk to individuals, a national reference level of 100 Bq·m is recommended by the World
[5] -3
Health Organization. Wherever this is not possible, this reference level should not exceed 300 Bq·m .
This recommendation was endorsed by the European Community Member States that shall establish
national reference levels for indoor radon activity concentrations. The reference levels for the annual
-3[5]
average activity concentration in air shall not be higher than 300 Bq·m .
To reduce the risk to the overall population, building codes should be implemented that require radon
prevention measures in buildings under construction and radon mitigating measures in existing
buildings. Radon measurements are needed because building codes alone cannot guarantee that radon
concentrations are below the reference level.
The activity concentration of radon-222 in the atmosphere can be measured by spot, continuous and
integrated measurement methods with active or passive air sampling (see ISO 11665-1). This document
deals with radon-222 integrated measurement techniques with passive sampling.
NOTE The origin of radon-222 and its short-lived decay products in the atmospheric environment and other
measurement methods are described generally in ISO 11665-1.
© ISO 2020 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 11665-4:2020(E)
Measurement of radioactivity in the environment — Air:
radon-222 —
Part 4:
Integrated measurement method for determining average
activity concentration using passive sampling and delayed
analysis
1 Scope
This document describes radon-222 integrated measurement techniques with passive sampling. It
gives indications for determining the average activity concentration of the radon-222 in the air from
measurements based on easy-to-use and low-cost passive sampling, and the conditions of use for the
sensors.
This document covers samples taken without interruption over periods varying from a few days to
one year.
This measurement method is applicable to air samples with radon activity concentrations greater
3
than 5 Bq/m .
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11665-1, Measurement of radioactivity in the environment — Air: radon-222 — Part 1: Origins of radon
and its short-lived decay products and associated measurement methods
ISO 11929 (all parts), Determination of the characteristic limits (decision threshold, detection limit and
limits of the coverage interval) for measurements of ionizing radiation — Fundamentals and application
ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in
me a s ur ement (GUM: 1995)
ISO/IEC 17025, General requirements for the competence of testing and calibration laboratories
IEC 61577-1, Radiation protection instrumentation — Radon and radon decay product measuring
instruments — Part 1: General principles
3 Terms, definitions and symbols
3.1 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11665-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2020 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 11665-4:2020(E)

3.2 Symbols
For the purposes of this document, the symbols given in ISO 11665-1 and the following apply.
average activity concentration, in becquerels per cubic metre
C
∗
decision threshold of the average activity concentration, in becquerels per cubic metre
C
#
detection limit of the average activity concentration, in becquerels per cubic metre
C

lower limit of the confidence interval of the average activity concentration, in becquerels
C
per cubic metre

upper limit of the confidence interval of the average activity concentration, in becquerels
C
per cubic metre
t sampling duration, in hours
U expanded uncertainty calculated by Uk=⋅u() with k = 2
u() standard uncertainty associated with the measurement result
u relative standard uncertainty
()
rel
μ quantity to be measured
μ background level
0
ω correction factor linked to the calibration factor and the sampling duration
4 Principle
Integrated measurement of the average radon activity concentration is based on the following elements:
a) continuous, passive sampling of an air sample representative of the atmosphere under investigation,
by free convection and natural diffusion for a sensor in an open configuration (open to the air) or
by natural diffusion for a sensor in a closed configuration (with an accumulation chamber);
b) simultaneous accumulation of a measurable physical quantity (etched tracks, electrostatic
potential drop, radioactive atoms, etc.) on a suitable sensor;
c) measurement of the accumulated physical quantity with a direct link to the average radon activity
concentration over the sampling period in question.
Several measurement methods meet the requirements of this document. They are basically
distinguished by the type of accumulated physical quantity and how it is measured. The physical
quantity and its related measurement may be as follows, for example:
— “latent tracks” produced in a polymer [solid-state nuclear track detector (SSNTD)] by ionization
from alpha particles of the radon and its decay products; these latent tracks are detected and
counted (see Annex A);
— charges produced in a solid [semi-conductor medium (silicon)] by ionisation from alpha particles of
the radon and its decay products; they are detected by related electronics;
— discharge of an electret (non-rechargeable, positively charged element) by ionisation of the air due
to the radioactive disintegration of radon and its decay products; the voltage variation relating to
this discharge is measured (see Annex B);
2 © ISO 2020 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 11665-4:2020(E)

222 214
— atoms of Rn adsorbed on charcoal; the gamma emission rates of the decay products Pb and
214
Bi are measured with a gamma spectrometer (see Annex C).
Analysis of the physical quantity might not be immediate and might require laboratory operations.
The result of integrated measurement is the exposure of a sensor to radon over the sampling duration
in question. The average radon activity concentration is calculated by dividing the exposure result by
the sampling duration.
5 Equipment
The apparatus shall include the following:
5.2.1 Sensor, which collects the physical quantity (SSNTD, silicon detector, electret detector, activated
charcoal, etc.), either alone or with an accumulation chamber made from a conductive plastic material
with a known detection volume; in closed configuration, the sensor is placed in a closed accumulation
chamber with a filter and in open configuration, the sensor is in direct relation with the atmosphere (no
accumulation chamber).
5.2.2 Detection system, adapted to the accumulated physical quantity.
The necessary equipment for each measurement method is specified in Annexes A, B and C respectively.
6 Sampling
6.1 Sampling objective
The sampling objective is to place without interruption, an air sample representative of the atmospheric
medium under investigation in contact with the sensor (SSNTD, silicon detector, electret detector,
activated charcoal, etc.).
6.2 Sampling characteristics
Sampling is passive.
In the closed configuration, sampling is performed through a filtering medium, thus only radon alpha
particles are detected by the sensor (see Clause 5). Sampling shall be performed in conditions that
preclude clogging of the filtering medium, which would result in modified measuring conditions.
Clogging during sampling can lead to the non-renewal of air in the accumulation chamber.
Using an open configuration, the sensor simultaneously records the alpha emissions of the radon and
those of its decay products near its surface. It also records any alpha emitter present in the analysed
atmosphere, in the energy range specified by the manufacturer. This configuration shall be used under
conditions that preclude fouling (dust-filled atmosphere, grease deposit, etc.) of the sensor, which would
result in modified measuring conditions.
6.3 Sampling conditions
6.3.1 General
Sampling shall be carried out as specified in ISO 11665-1.
6.3.2 Installation of the sensor
Installation of the sensor shall be carried out as specified in ISO 11665-1.
© ISO 2020 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO/FDIS 11665-4:2020(E)

In the specific case of indoor measurement, the sensor should be placed in a normally occupied or
occupiable zone on a clear surface between 1 m and 2 m above the ground, i.e. the "breathing zone"
under the following conditions:
a) a clear space of at least 20 cm should be left around the sensor to avoid the influence of thoron
exhalation from the walls;
b) the sensor should be placed away from any heat sources (radiator, chimney, electrical equipment,
television, direct sunlight, etc.) and from areas of traffic, doors and windows, walls and natural
ventilation sources;
c) the installation conditions should not be disturbed during measurement (books falling, engineers
working, curiosity, etc.); recommendations should be made to occupants in order to prevent the
change of sampling conditions;
d) the sensor should also be made secure during measurement, in order to prevent any damage.
6.3.3 Sampling duration
The sampling duration is equal to the time interval between installation and removal of the sensor at
the sampling point.
Time of installation and removal of the sensor shall be recorded (date and hour).
The sampling duration shall be adjusted to suit the phenomenon under investigation, the assumed
radioactivity and the sensor characteristics (see Table 1).
Table 1 — Examples of sampling characteristics of the various measurement methods meeting
the requirements of this document
Annex Sampling duration/
Sensor Sampling place
(normative) Exposure time
Solid-state nuclear track detector
Indoors
(open configuration)
One week to several
A
months
Solid-state nuclear track detector
(closed configuration)
Outdoors or indoors Few days to several
Electret detector B
months
Activated charcoal C Few days
The sampling duration shall be determined on the basis of the intended use of the measurement results.
For example, indoor concentrations vary not only over a day but also between days of the week because
of variations in occupancy. In this case, it would be reasonable to sample over a whole week in order to
include these variations.
To approach the annual average value of the radon activity concentration in the buildings and not
under-estimate it, it is advisable to perform measurements for at least two months (see ISO 11665-8).
Users should be aware of the saturation characteristics of their sensors and should adapt the sampling
duration to ensure that saturation does not occur.
6.3.4 Volume of air sampled
For passive sampling, direct measurement of the air volume sampled is not necessary. A calibration
factor, in activity per unit volume, shall be used.
4 © ISO 2020 – All rights reserved

---------------------- Page: 9 ----------------------
ISO/FDIS 11665-4:2020(E)

7 Detection
Depending on the sensor used, detection shall be carried out using solid-state nuclear track detectors
(SSNTD), discharge of a polarized surface inside an ionization chamber, gamma-ray spectrometry or
liquid scintillation, as described in ISO 11665-1.
8 Measurement
8.1 Procedure
The measurement procedure for each measurement method shall be as specified in Annexes A, B and C
respectively.
8.2 Influence quantities
Various quantities can lead to measurement bias that could induce non-representative results.
Depending on the measurement method and the control of usual influence quantities specified
in IEC 61577-1 and ISO 11665-1, the influence quantities of particular importance for each measurement
method described in this document are specified in Annexes A, B and C respectively.
Manufacturer recommendations in the operating instructions for the sensors shall be followed.
8.3 Calibration
The measuring system (sensor and detection system) shall be calibrated annually as specified
in ISO 11665-1. Additional requirements for the devices used for particular methods are specified in
the relevant annexes (see Annexes A, B and C).
The relationship between the physical quantity recorded by the sensor (number of etched tracks,
number of electric charges, pulse count and amplitudes, etc.) and the activity concentration of the
radon in the air shall be established based on the measurement of a radon-222 reference atmosphere.
The radon-222 activity concentration in the reference atmosphere shall be traceable to a primary
radon-222 gas standard.
In addition to calibration, consideration should be given to regular testing to ensure measurements
remain suitable for use. These should include internal blind tests and external proficiency, validation or
interlaboratory comparisons.
Expression of results
8.4 Average radon activity concentration
The average radon activity concentration shall be calculated as given in Formula (1):
C=−μμ ⋅ω (1)
()
0
8.5 Standard uncertainty
In accordance with ISO/IEC Guide 98-3, the standard uncertainty of C shall be calculated as given
in Formula (2):
22 2 22
uC()=⋅ωμuu()+ μω+⋅Cu () (2)
()
 0  rel
© ISO 2020 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO/FDIS 11665-4:2020(E)

8.6 Decision threshold and detection limit
The characteristic limits associated with the measurand shall be calculated in accordance
with ISO 11929 (all parts). Examples of the calculations of uncertainties and characteristic limits are
detailed in Annexes A, B and C for each respective measurement method described.
8.7 Limits of the confidence interval
 
The lower, C , and upper, C , limits of the confidence interval shall be calculated using Formulae (3)
and (4) [see ISO 11929 (all parts)]:

CC=−ku⋅ Cp; =⋅ωγ()12− (3)
()
p

CC=+ku⋅ Cq;1=−ωγ⋅ 2 (4)
()
q
where
ω=Φ yu y ,
[]() Φ being the distribution function of the standardized normal distribution;
ω
= 1 may be set if Cu≥⋅4 C , in which case:
()

CC=±ku⋅ C (5)
()
12−γ
where
γ
= 0,05 with k =19, 6 are often chosen by default.
12−γ
9 Test report
10.1 The test report shall be in accordance with the requirements of ISO/IEC 17025 and shall contain
the following information:
a) reference to this document, i.e. ISO 11665-4:—;
b) measurement method (integrated);
c) identification of the type of sensor;
d) identification of the sample;
e) sampling characteristic (passive);
f) sampling times: start and end time (date and hour);
g) duration of sampling;
h) sampling location;
i) units in which the results are expressed;
j) test result, Cu± C or CU± , with the associated k value.
()
10.2 Complementary information may be provided, such as the following:
a) purpose of the measurement;
b) probabilities α, β and (1-γ);
6 © ISO 2020 – All rights reserved

---------------------- Page: 11 ----------------------
ISO/FDIS 11665-4:2020(E)

c) the decision threshold and the detection limit; depending on the customer request, there are
different ways to present the result:
1) when the average radon activity concentration is compared with the decision threshold
∗
[see ISO 11929 (all parts)], the result of the measurement shall be expressed as ≤ C if the result
is below the decision threshold;
2) when the average radon activity concentration is compared with the detection limit, the result
#
of the measurement shall be expressed as ≤ C if the result is below the detection limit or, if the
detection limit exceeds the guideline value, it shall be documented that the method is not
suitable fo
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 11665-4
ISO/TC 85/SC 2
Mesurage de la radioactivité dans
Secrétariat: AFNOR
l'environnement — Air: radon 222 —
Début de vote:
2020-12-02
Partie 4:
Vote clos le:
Méthode de mesure intégrée pour
2021-02-24
la détermination de l'activité
volumique moyenne du radon avec
un prélèvement passif et une analyse
en différé
Measurement of radioactivity in the environment — Air:
radon-222 —
Part 4: Integrated measurement method for determining average
activity concentration using passive sampling and delayed analysis
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 11665-4:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 11665-4:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 11665-4:2020(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
3.1 Termes et définitions . 1
3.2 Symboles . 2
4 Principe . 2
5 Équipement . 3
6 Prélèvement . 3
6.1 Objectif du prélèvement . 3
6.2 Caractéristiques du prélèvement . 3
6.3 Conditions de prélèvement . 4
6.3.1 Généralités . 4
6.3.2 Installation du capteur . 4
6.3.3 Durée du prélèvement . 4
6.3.4 Volume d’air prélevé . 5
7 Détection . 5
8 Mesurage. 5
8.1 Mode opératoire . 5
8.2 Grandeurs d’influence. 5
8.3 Étalonnage . 5
8.4 Activité volumique moyenne du radon . 6
8.5 Incertitude-type . 6
8.6 Seuil de décision et limite de détection . 6
8.7 Limites de l’intervalle de confiance . 6
9 Rapport d’essai . 6
Annexe A (normative) Méthode de mesure utilisant un détecteur solide de traces
nucléaires (DSTN) . 8
Annexe B (normative) Méthode de mesure utilisant un détecteur à électret .14
Annexe C (normative) Méthode de mesure utilisant du charbon actif .22
Bibliographie .31
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 11665-4:2020(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 85, Énergie nucléaire, technologies
nucléaires, et radioprotection, sous-comité SC 2, Radioprotection.
Cette troisième édition annule et remplace la seconde édition (ISO 11665-4:2020), dont elle constitue
une révision mineure. Les modifications par rapport à l’édition précédente sont les suivantes:
— l’Introduction a été mise à jour;
— la Bibliographie a été mise à jour.
Une liste de toutes les parties de la série ISO 11665 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 11665-4:2020(F)

Introduction
Les isotopes 222, 219 et 220 (ce dernier étant également appelé thoron) du radon sont des gaz radioactifs
produits par la désintégration des isotopes 226, 223 et 224 du radium, lesquels sont respectivement des
descendants de l’uranium-238, de l’uranium-235 et du thorium-232, et sont tous présents dans l’écorce
terrestre (voir Annexe A pour de plus amples informations). Des éléments solides, eux aussi radioactifs,
[1]
suivis par du plomb stable, sont produits par la désintégration du radon .
Lorsqu’il se désintègre, le radon émet des particules alpha et génère des descendants solides qui
sont eux aussi radioactifs (polonium, bismuth, plomb, etc.). Les effets potentiels du radon sur la
santé humaine sont liés aux descendants plutôt qu’au gaz lui-même. Qu’ils soient ou non attachés à
des aérosols atmosphériques, les descendants du radon peuvent être inhalés et déposés dans l’arbre
[2][3][4][5]
broncho-pulmonaire à différentes profondeurs, suivant leur taille .
Le radon est aujourd’hui considéré comme la principale source d’exposition de l’homme au rayonnement
[6]
naturel. L’UNSCEAR suggère qu’au niveau mondial, le radon intervient pour environ 52 % de
l’exposition moyenne globale au rayonnement naturel. L’impact radiologique de l’isotope 222 (48 %)
est nettement plus important que celui de l’isotope 220 (4 %); l’isotope 219 est quant à lui considéré
comme négligeable (voir Annexe A). Pour cette raison, les références au radon dans le présent document
désignent exclusivement le radon-222.
L’activité volumique du radon peut varier d’un à plusieurs ordres de grandeur dans le temps et l’espace.
L’exposition au radon et à ses descendants varie considérablement d’un lieu à l’autre. Elle dépend de
la quantité de radon émise par le sol et les matériaux de construction en ces lieux, des conditions
météorologiques et du degré de confinement dans les lieux où sont exposées les personnes.
Comme le radon a tendance à se concentrer dans les espaces clos tels que les maisons, la majeure partie
de l’exposition de la population provient du radon présent dans l’atmosphère intérieure des bâtiments.
Le gaz issu du sol est reconnu comme étant la plus importante source de radon résidentiel via des
voies d’infiltration. D’autres sources sont décrites dans d’autres parties de l’ISO 11665 et dans la série
[7]
ISO 13164 pour l’eau .
Le radon pénètre dans les bâtiments par un mécanisme de diffusion dû à la différence permanente
entre l’activité volumique du radon dans le sol sous-jacent et celle existant à l’intérieur du bâtiment,
et par un mécanisme de convection généré par intermittence par une différence de pression entre l’air
dans le bâtiment et celui contenu dans le sol sous-jacent. L’activité volumique du radon à l’intérieur des
bâtiments dépend de l’activité volumique du radon dans le sol sous-jacent, de la structure du bâtiment,
des équipements (cheminée, systèmes de ventilation mécanique, entre autres), des paramètres
environnementaux du bâtiment (température, pression, etc.), mais également du mode de vie de ses
occupants.
–3
Pour limiter le risque pour les individus, un niveau de référence national de 100 Bq·m est recommandé
[5]
par l’Organisation mondiale de la santé . Lorsque cela n’est pas possible, il convient que ce niveau de
–3
référence ne dépasse pas 300 Bq·m . Cette recommandation a été entérinée par les États membres de
la Communauté européenne qui doivent établir des niveaux de référence nationaux pour les activités
volumiques du radon à l’intérieur des bâtiments. Les niveaux de référence pour l’activité volumique
–3[5]
moyenne annuelle dans l’air ne doivent pas être supérieurs à 300 Bq·m .
Pour réduire le risque pour l’ensemble de la population, il convient de mettre en œuvre des codes du
bâtiment qui exigent des mesures de prévention du radon dans les bâtiments en construction et des
mesures d’atténuation du radon dans les bâtiments existants. Les mesurages du radon sont nécessaires,
car les codes du bâtiment ne peuvent à eux seuls garantir que les concentrations de radon sont
inférieures au niveau de référence.
L’activité volumique du radon-222 dans l’atmosphère peut être mesurée par des méthodes de mesure
ponctuelle, en continu et intégrée avec prélèvement d’air actif ou passif (voir ISO 11665-1). Le présent
document traite des méthodes de mesure intégrée du radon-222 avec prélèvement passif.
NOTE L’origine du radon-222 et de ses descendants à vie courte dans l’environnement atmosphérique, ainsi
que d’autres méthodes de mesure, sont décrites de manière générale dans l’ISO 11665-1.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 11665-4:2020(F)
Mesurage de la radioactivité dans l'environnement — Air:
radon 222 —
Partie 4:
Méthode de mesure intégrée pour la détermination
de l'activité volumique moyenne du radon avec un
prélèvement passif et une analyse en différé
1 Domaine d’application
Le présent document décrit les méthodes de mesure intégrée du radon-222 avec prélèvement passif.
Elle fournit des indications pour déterminer l’activité volumique moyenne du radon-222 dans l’air à
partir de mesurages effectués par prélèvement passif, de mise en œuvre facile peu coûteuse, ainsi que
sur les conditions d’utilisation des capteurs.
Le présent document traite des échantillons prélevés sans interruption sur des périodes allant de
quelques semaines à un an.
Cette méthode de mesure s’applique aux échantillons d’air dont l’activité volumique du radon est
3
supérieure à 5 Bq/m .
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 11665-1, Mesurage de la radioactivité dans l'environnement — Air: radon 222 — Partie 1: Origine du
radon et de ses descendants à vie courte, et méthodes de mesure associées
ISO 11929 (toutes les parties), Détermination des limites caractéristiques (seuil de décision, limite de
détection et extrémités de l’intervalle de confiance) pour mesurages de rayonnements ionisants — Principes
fondamentaux et applications
Guide ISO/IEC 98-3, Incertitude de mesure — Partie 3: Guide pour l’expression de l’incertitude de mesure
(GUM: 1995)
ISO/IEC 17025, Exigences générales concernant la compétence des laboratoires d'étalonnages et d'essais
IEC 61577-1, Instrumentation pour la radioprotection — Instruments de mesure du radon et des
descendants du radon — Partie 1: Règles générales
3 Termes, définitions et symboles
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 11665-1 s’appliquent.
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/FDIS 11665-4:2020(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.2 Symboles
Pour les besoins du présent document, les symboles décrits dans l’ISO 11665-1 et les suivants
s’appliquent.
activité volumique moyenne, en becquerels par mètre cube
C
∗
seuil de décision de l’activité volumique moyenne, en becquerels par mètre cube
C
#
limite de détection de l’activité volumique moyenne, en becquerels par mètre cube
C

limite basse de l’intervalle de confiance de l’activité volumique moyenne, en becquerels par
C
mètre cube

limite haute de l’intervalle de confiance de l’activité volumique moyenne, en becquerels par
C
mètre cube
t durée de prélèvement, en heures
U incertitude élargie calculée par Uk=⋅u() avec k = 2
u() incertitude-type associée au résultat de mesure
u incertitude-type relative
()
rel
µ quantité à mesurer
μ niveau de bruit de fond
0
ω facteur de correction lié au facteur d’étalonnage et à la durée du prélèvement
4 Principe
Le mesurage intégré de l’activité volumique moyenne du radon est fondé sur les éléments suivants:
a) le prélèvement passif ininterrompu d’un échantillon d’air représentatif de l’atmosphère étudiée,
par convection libre et par diffusion naturelle dans le cas d’un détecteur en configuration ouverte
(à l’air libre) ou par diffusion naturelle dans le cas d’un détecteur en configuration fermée (avec
une chambre d’accumulation);
b) l’accumulation simultanée d’une grandeur physique mesurable (traces révélées, chute de potentiel
électrostatique, atomes radioactifs, etc.) sur un capteur approprié;
c) le mesurage de la grandeur physique cumulée ayant un lien direct avec l’activité volumique
moyenne du radon sur la durée de prélèvement concernée.
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/FDIS 11665-4:2020(F)

Plusieurs méthodes de mesure satisfont aux exigences du présent document. Elles se distinguent
essentiellement par la nature de la grandeur physique cumulée et la manière dont elle est mesurée.
Cette grandeur physique et son mesurage associé peuvent être, par exemple:
— des «traces latentes» produites dans un polymère (détecteur solide de traces nucléaires [DSTN]) par
ionisation par les particules alpha du radon et de ses descendants; ces traces latentes sont détectées
et comptées (voir Annexe A);
— des charges produites dans un solide (milieu semi-conducteur [silicium]) par ionisation par les
particules alpha du radon et de ses descendants; elles sont détectées par des circuits électroniques
correspondants;
— la décharge d’un électret (élément chargé positivement et non rechargeable) par ionisation de l’air due
à la désintégration radioactive du radon et de ses descendants; la chute de potentiel correspondant
à cette décharge est mesurée (voir Annexe B);
222 214
— les atomes de Rn adsorbés sur du charbon; les taux d’émissions gamma des descendants Pb et
214
Bi sont mesurés avec un spectromètre gamma (voir Annexe C).
L’analyse de la grandeur physique peut ne pas être immédiate et nécessiter des opérations effectuées en
laboratoire.
Le résultat de la mesure intégrée est l’exposition d’un capteur au radon pendant la durée de prélèvement
considérée. L’activité volumique moyenne du radon est calculée en divisant le résultat de l’exposition
par la durée du prélèvement.
5 Équipement
L’appareillage doit inclure les éléments suivants:
5.2.1 Capteur, qui collecte la grandeur physique (DSTN, détecteur au silicium, détecteur à électret,
charbon actif, etc.), associé ou non avec une chambre d’accumulation en matériau plastique conducteur
et de volume de détection connu; dans une configuration fermée, le capteur est placé dans une chambre
d’accumulation fermée avec un filtre et dans une configuration ouverte, le capteur est en contact direct
avec l’atmosphère (pas de chambre d’accumulation);
5.2.2 Système de détection, adapté pour la grandeur physique accumulée.
L’équipement nécessaire pour chaque méthode de mesure est décrit dans les Annexes A, B et C,
respectivement.
6 Prélèvement
6.1 Objectif du prélèvement
L’objectif du prélèvement est de mettre en contact sans interruption, un échantillon d'air représentatif
du milieu atmosphérique étudié avec le capteur (DSTN, détecteur au silicium, détecteur à électret,
charbon actif, etc.).
6.2 Caractéristiques du prélèvement
Le prélèvement est passif.
Dans le cas d’une configuration fermée, le prélèvement est effectué à travers un milieu filtrant, ainsi
seules les particules alpha du radon sont détectées par le capteur (voir Article 5). Le prélèvement doit
être effectué dans des conditions n’induisant pas de colmatage du milieu filtrant, ce qui conduirait à
une modification des conditions de mesure. En cas de colmatage pendant le prélèvement, l’air dans la
chambre d’accumulation risque de ne pas pouvoir se renouveler.
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO/FDIS 11665-4:2020(F)

Dans le cas d’une configuration ouverte, le capteur enregistre simultanément les émissions alpha
du radon et de ses descendants à proximité de sa surface. Il enregistre également tout émetteur
alpha présent dans l’atmosphère analysée dans la gamme d’énergie spécifiée par le fabricant. Cette
configuration doit être utilisée dans des conditions n’induisant pas d’encrassement (atmosphère
chargée de poussières, dépôts de graisse, etc.) du capteur qui conduirait à une modification des
conditions de mesure.
6.3 Conditions de prélèvement
6.3.1 Généralités
Le prélèvement doit être effectué comme spécifié dans l’ISO 11665-1.
6.3.2 Installation du capteur
L’installation du capteur doit être effectuée comme spécifié dans l’ISO 11665-1.
Dans le cas spécifique du mesurage à l’intérieur d’un bâtiment, il convient de placer le capteur dans
une zone normalement occupée, ou pouvant être occupée, sur une surface dégagée entre 1 m et 2 m au-
dessus du sol, c’est-à-dire la «zone respiratoire» et dans les conditions suivantes:
a) il convient de laisser un espace dégagé dans un rayon minimal de 20 cm autour du capteur pour
éviter l’influence de l’exhalation de thoron des murs;
b) il convient d’éloigner le capteur des sources de chaleur (radiateur, cheminée, équipement électrique,
télévision, rayonnement solaire direct, etc.) ou des zones de passage, des portes et fenêtres, des
murs et des sources de ventilation naturelles;
c) il convient que les conditions d’installation ne soient pas perturbées pendant le mesurage (chute
de livres, travaux, curiosité, etc.); il convient de donner des recommandations aux occupants afin
d’éviter toute modification des conditions de prélèvement;
d) il convient de protéger le capteur pendant le mesurage afin d’éviter tout dommage.
6.3.3 Durée du prélèvement
La durée du prélèvement est égale à l’intervalle de temps entre la pose et la dépose du capteur au point
de prélèvement.
Les moments de pose et de dépose du capteur doivent être consignés (date et heure).
La durée du prélèvement doit être ajustée en fonction du phénomène étudié, de la radioactivité
présumée et des caractéristiques du capteur (voir Tableau 1).
Tableau 1 — Exemples de caractéristiques de prélèvement des différentes méthodes de mesure
qui satisfont aux exigences du présent document
Durée du prélève-
Annexe (norma- Point de prélève-
Capteur ment/durée d’exposi-
tive) ment
tion
Détecteur solide de traces nucléaires (confi-
Intérieur
guration ouverte)
Une semaine à plu-
A
sieurs mois
Détecteur solide de traces nucléaires (confi-
guration fermée)
Extérieur ou inté-
Quelques jours à plu-
Détecteur à électret B rieur
sieurs mois
Charbon actif C Quelques jours
4 © ISO 2020 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/FDIS 11665-4:2020(F)

La durée du prélèvement doit être déterminée sur la base de l’utilisation prévue des résultats de
mesures.
À titre d’exemple, les concentrations à l’intérieur d’un bâtiment varient non seulement au cours d’une
journée, mais également d’un jour à l’autre en raison des variations du mode d’occupation. Dans ce cas,
il est recommandé d’effectuer le prélèvement sur une semaine complète afin d’inclure ces variations.
Afin d’approcher la valeur moyenne annuelle de l’activité volumique du radon dans les bâtiments
et ne pas la sous-évaluer, il est recommandé d’effectuer les mesurages pendant au moins deux mois
(voir ISO 11665-8).
Il convient que les utilisateurs connaissent les caractéristiques de leurs capteurs et il convient qu’ils
adaptent la durée du prélèvement de manière à éviter tout risque de saturation.
6.3.4 Volume d’air prélevé
Le mesurage direct du volume d’air prélevé n’est pas nécessaire pour le prélèvement passif, car un
facteur d’étalonnage, en activité par unité de volume, doit être utilisé.
7 Détection
Suivant le capteur utilisé, la détection doit être effectuée en utilisant des détecteurs solides de traces
nucléaires (DSTN), la décharge de la surface polarisée à l’intérieur d’une chambre d’ionisation, la
spectrométrie gamma et la scintillation liquide conformément à l’ISO 11665-1.
8 Mesurage
8.1 Mode opératoire
Le mode opératoire de mesurage pour chaque méthode de mesure doit être comme spécifié dans les
Annexes A, B et C, respectivement.
8.2 Grandeurs d’influence
Différentes grandeurs peuvent influencer le mesurage au point de donner lieu à des résultats non
représentatifs. Suivant la méthode de mesure et la maîtrise des grandeurs d’influence habituelles citées
dans l’IEC 61577-1 et l’ISO 11665-1, les grandeurs d’influence qui sont particulièrement importantes
pour chaque méthode de mesure décrite dans le présent document sont décrites dans les Annexes A, B
et C, respectivement.
Les recommandations données par le fabricant dans les notices d’utilisation des capteurs doivent être
respectées.
8.3 Étalonnage
Le système de mesure (capteur et système de détection) doit être étalonné une fois par an tel que
spécifié dans l’ISO 11665-1. Les exigences supplémentaires applicables aux dispositifs utilisés pour
chacune des méthodes sont spécifiées dans les annexes concernées (voir Annexes A, B et C).
La relation entre la grandeur physique enregistrée par le capteur (nombre de traces révélées, nombre
de charges électriques, comptage des impulsions et amplitudes, etc.) et l’activité volumique du radon
dans l’air doit être établie en utilisant une atmosphère de référence contenant du radon-222. L’activité
volumique du radon-222 dans l’atmosphère de référence doit être traçable par rapport à un étalon de
gaz radon-222 primaire.
En plus de l’étalonnage, il convient d’envisager des essais réguliers pour s’assurer que les mesurages
restent utilisables. Il convient de prévoir des essais en aveugle internes et des comparaisons externes
de compétence, de validation ou interlaboratoires.
© ISO 2020 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO/FDIS 11665-4:2020(F)

8.4 Activité volumiq
...
