ISO 23277:2015
(Main)Non-destructive testing of welds - Penetrant testing - Acceptance levels
Non-destructive testing of welds - Penetrant testing - Acceptance levels
ISO 23277:2015 specifies acceptance levels for indications from surface breaking imperfections in metallic welds detected by penetrant testing. The acceptance levels are primarily intended for use during manufacture examination, but where appropriate, they can be used for in-service inspection. The acceptance levels in ISO 23277:2015 are based on detection capabilities that can be expected when using techniques specified in ISO 3452 series and parameters recommended in annex. The acceptance levels can be related to welding standards, application standards, specifications, or codes. Such a relationship is shown in ISO 17635 for ISO 5817 and ISO 10042. Acceptance levels for grouped indications are not covered by ISO 23277:2015.
Contrôle non destructif des assemblages soudés — Contrôle par ressuage — Niveaux d'acceptation
L'ISO 23277:2015 spécifie les niveaux d'acceptation pour les indications des défauts débouchants observés sur des soudures sur matériaux métalliques lors du contrôle par ressuage. Les niveaux d'acceptation sont essentiellement destinés à être utilisés pour le contrôle de fabrication, mais ils peuvent également, le cas échéant, servir pour le contrôle en service. Les niveaux d'acceptation indiqués dans l'ISO 23277:2015 sont basés sur les capacités de détection inhérentes aux techniques décrites dans la série ISO 3452 et les paramètres recommandés en annexe. Les niveaux d'acceptation peuvent être reliés à des normes de soudage, des normes d'application, des spécifications ou des codes. Une telle relation est donnée dans l'ISO 17635 pour l'ISO 5817 et l'ISO 10042. Les niveaux d'acceptation des groupes d'indications ne sont pas couverts par l'ISO 23277:2015.
General Information
- Status
- Published
- Publication Date
- 01-Mar-2015
- Technical Committee
- ISO/TC 44/SC 5 - Testing and inspection of welds
- Drafting Committee
- ISO/TC 44/SC 5 - Testing and inspection of welds
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 05-Dec-2025
- Completion Date
- 13-Dec-2025
Relations
- Revises
ISO 23277:2006 - Non-destructive testing of welds - Penetrant testing of welds - Acceptance levels - Effective Date
- 16-Jun-2012
Overview
ISO 23277:2015 provides standardized acceptance levels for indications from surface-breaking imperfections in metallic welds detected by penetrant testing. The standard is primarily intended for manufacture examination but can also be applied to in-service inspection where appropriate. Acceptance criteria are based on detection capabilities when using methods in the ISO 3452 series and the recommended parameters in Annex A.
Key practical points from the standard:
- The test width includes the weld metal plus adjacent parent metal up to 10 mm on each side.
- Acceptance is based on the size of the penetrant indication, not necessarily on the true size or shape of the underlying imperfection.
- Grouped indications (clustered or adjacent) are excluded from the scope of this standard.
Key Topics
Acceptance levels (Table 1): The standard specifies limits for both linear and nonlinear indications. Typical acceptance limits are:
- Linear indications: l ≤ 2 mm, l ≤ 4 mm, l ≤ 8 mm (levels 1, 2, 3)
- Nonlinear indications: d ≤ 4 mm, d ≤ 6 mm, d ≤ 8 mm (levels 1, 2, 3)
Testing parameters: Detection capability is influenced by multiple factors including penetrant sensitivity, surface condition, and the chosen process/technique. Annex A gives recommended parameters for reliable detection of small imperfections.
Evaluation procedure: Initial and final evaluation timings follow ISO 3452-1. Final sizing should be performed after a minimum development time but before indication degeneration so the indication still represents the imperfection.
Surface condition and technique: Smooth, clean surfaces provide the best probability of detection. On rough surfaces, background indications and spatter can mask small imperfections. Selection of penetrant system and removal technique (for example, avoiding swab cleaning on rough surfaces when seeking small defects) is important.
Local grinding: Where permitted by the product specification, local grinding may be used to remove or reduce imperfections; areas must be retested and evaluated using the same penetrant system and technique.
Applications
- Use ISO 23277:2015 to define acceptance levels for manufacture inspection of welded components, helping to ensure consistent quality control across suppliers and processes.
- Apply the acceptance levels for in-service inspections when appropriate, while noting limits on grouped indications.
- Link acceptance levels to welding quality standards and codes (for example, ISO 17635 shows how to relate these levels to specific welding quality standards).
Related Standards
- ISO 3452 series - penetrant testing principles and materials
- ISO 17635 - general rules for NDT of welds and relationships to welding quality levels
- ISO 5817 and ISO 10042 - welding quality levels (relationship references shown in ISO 17635)
- ISO 12706 and ISO/TS 18173 - vocabulary and general NDT terms
These cross-references help integrate penetrant testing acceptance levels into broader welding quality and inspection programs, ensuring clear, repeatable criteria for weld evaluation.
ISO 23277:2015 - Non-destructive testing of welds -- Penetrant testing -- Acceptance levels
ISO 23277:2015 - Contrôle non destructif des assemblages soudés -- Contrôle par ressuage -- Niveaux d'acceptation
Frequently Asked Questions
ISO 23277:2015 is a standard published by the International Organization for Standardization (ISO). Its full title is "Non-destructive testing of welds - Penetrant testing - Acceptance levels". This standard covers: ISO 23277:2015 specifies acceptance levels for indications from surface breaking imperfections in metallic welds detected by penetrant testing. The acceptance levels are primarily intended for use during manufacture examination, but where appropriate, they can be used for in-service inspection. The acceptance levels in ISO 23277:2015 are based on detection capabilities that can be expected when using techniques specified in ISO 3452 series and parameters recommended in annex. The acceptance levels can be related to welding standards, application standards, specifications, or codes. Such a relationship is shown in ISO 17635 for ISO 5817 and ISO 10042. Acceptance levels for grouped indications are not covered by ISO 23277:2015.
ISO 23277:2015 specifies acceptance levels for indications from surface breaking imperfections in metallic welds detected by penetrant testing. The acceptance levels are primarily intended for use during manufacture examination, but where appropriate, they can be used for in-service inspection. The acceptance levels in ISO 23277:2015 are based on detection capabilities that can be expected when using techniques specified in ISO 3452 series and parameters recommended in annex. The acceptance levels can be related to welding standards, application standards, specifications, or codes. Such a relationship is shown in ISO 17635 for ISO 5817 and ISO 10042. Acceptance levels for grouped indications are not covered by ISO 23277:2015.
ISO 23277:2015 is classified under the following ICS (International Classification for Standards) categories: 25.160.40 - Welded joints and welds. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 23277:2015 has the following relationships with other standards: It is inter standard links to ISO 23277:2006. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 23277:2015 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 23277
Second edition
2015-03-01
Non-destructive testing of welds —
Penetrant testing — Acceptance levels
Contrôle non destructif des assemblages soudés — Contrôle par
ressuage — Niveaux d’acceptation
Reference number
©
ISO 2015
© ISO 2015
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2015 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Testing parameters . 2
4.1 General . 2
4.2 Sensitivity . 2
4.3 Surface condition . 2
4.4 Process and technique . 2
5 Acceptance levels . 2
5.1 General . 2
5.2 Evaluation of indications . 3
5.3 Removal of imperfections . 3
Annex A (informative) Recommended testing parameters . 4
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 44, Welding and allied processes, Subcommittee
SC 5, Testing and inspection of welds.
This second edition cancels and replaces the first edition (ISO 23277:2006), which has been
technically revised.
iv © ISO 2015 – All rights reserved
INTERNATIONAL STANDARD ISO 23277:2015(E)
Non-destructive testing of welds — Penetrant testing —
Acceptance levels
1 Scope
This International Standard specifies acceptance levels for indications from surface breaking
imperfections in metallic welds detected by penetrant testing.
The acceptance levels are primarily intended for use during manufacture examination, but where
appropriate, they can be used for in-service inspection.
The acceptance levels in this International Standard are based on detection capabilities that can be
expected when using techniques specified in ISO 3452 series and parameters recommended in Annex A.
The acceptance
...
NORME ISO
INTERNATIONALE 23277
Deuxième édition
2015-03-01
Contrôle non destructif des
assemblages soudés — Contrôle par
ressuage — Niveaux d’acceptation
Non-destructive testing of welds — Penetrant testing —
Acceptance levels
Numéro de référence
©
ISO 2015
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Paramètres d’examen . 2
4.1 Généralités . 2
4.2 Sensibilité . 2
4.3 État de surface . 2
4.4 Procédé et technique . 2
5 Niveaux d’acceptation . 2
5.1 Généralités . 2
5.2 Évaluation des indications . 3
5.3 Élimination des défauts . 3
Annexe A (informative) Paramètres d’examen recommandés . 4

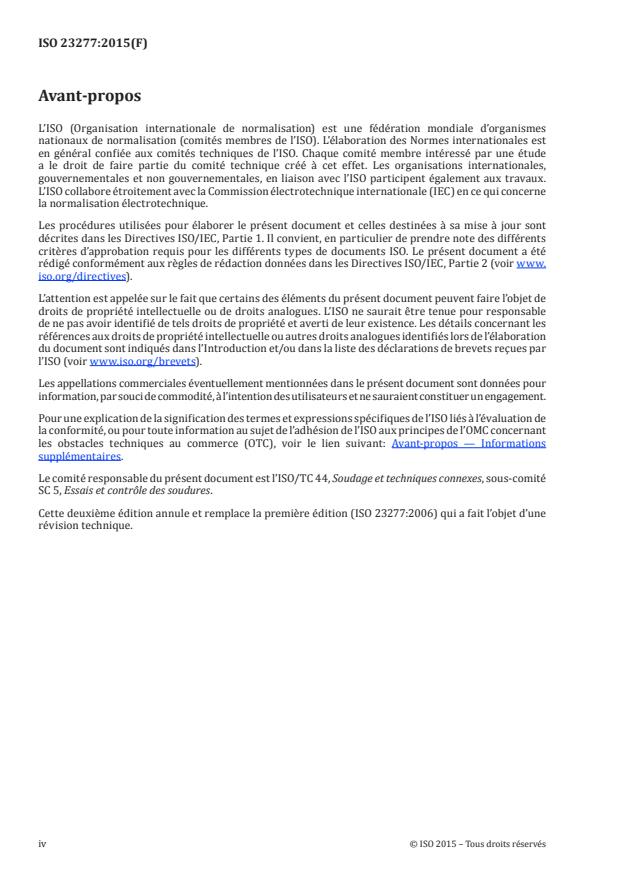

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité responsable du présent document est l’ISO/TC 44, Soudage et techniques connexes, sous-comité
SC 5, Essais et contrôle des soudures.
Cette deuxième édition annule et remplace la première édition (ISO 23277:2006) qui a fait l’objet d’une
révision technique.
iv © ISO 2015 – Tous droits réservés
NORME INTERNATIONALE ISO 23277:2015(F)
Contrôle non destructif des assemblages soudés —
Contrôle par ressuage — Niveaux d’acceptation
1 Domaine d’application
La présente Norme internationale spécifie les niveaux d’acceptation pour les indications des défauts
débouchants observés sur des soudures sur matériaux métalliques lors du contrôle par ressuage.
Les niveaux d’acceptation sont essentiellement destinés à être utilisés pour le contrôle de fabrication,
mais ils peuvent également, le cas échéant, servir pour le contrôle en service.
Les niveaux d’acceptation indiqués dans la présente Norme internationale sont basés sur les capacités
de détection inhérentes aux techniques décrites dans la série ISO 3452 et les paramètres recommandés
dans l’Annexe A. Les niveaux d’acceptation peuvent être reliés à des normes de soudage, des normes
d’application, des spécifications ou des codes. Une telle relation est donnée dans l’ISO 17635 pour
l’ISO 5817 et l’ISO 10042.
Les niveaux d’acceptation des groupes d’indications ne sont pas couverts par la présente Norme
internationale.
2 Références normativ
...
