Optics and photonics — Lasers and laser-related equipment — Test methods for laser beam power (energy) density distribution

This document specifies methods by which the measurement of power (energy) density distribution is made and defines parameters for the characterization of the spatial properties of laser power (energy)density distribution functions at a given plane. The methods given in this document are intended to be used for the testing and characterization of both continuous wave (cw) and pulsed laser beams used in optics and optical instruments. This document provides definitions of terms and symbols to be used in referring to power density distribution, as well as requirements for its measurement. For pulsed lasers, the distribution of time-integrated power density (i.e. energy density) is the quantity most often measured.

Optique et photonique — Lasers et équipements associés aux lasers — Méthodes d'essai de distribution de la densité de puissance (d'énergie) du faisceau laser

Le présent document spécifie des méthodes permettant de procéder au mesurage de la distribution de densité de puissance (d'énergie) et définit les paramètres de caractérisation des propriétés spatiales des fonctions de distribution de densité de puissance (d'énergie) laser dans un plan donné. Les méthodes d'essai données dans le présent document sont destinées à être utilisées dans le cadre des essais et de la caractérisation des faisceaux laser continus et impulsionnels. Le présent document donne des définitions de la terminologie et des symboles à utiliser dans le cadre de la distribution de la densité de puissance, ainsi que les spécifications relatives au mesurage de cette distribution. Pour les lasers impulsionnels, la distribution de la densité de puissance intégrée sur le temps (c'est-à-dire la densité d'énergie) représente la grandeur la plus souvent mesurée.

General Information

Status
Published
Publication Date
01-Nov-2018
Current Stage
9092 - International Standard to be revised
Completion Date
20-Sep-2024
Ref Project

Relations

Buy Standard

Standard
ISO 13694:2018 - Optics and photonics — Lasers and laser-related equipment — Test methods for laser beam power (energy) density distribution Released:11/2/2018
English language
16 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 13694:2018 - Optics and photonics -- Lasers and laser-related equipment -- Test methods for laser beam power (energy) density distribution
English language
16 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 13694:2018 - Optique et photonique — Lasers et équipements associés aux lasers — Méthodes d'essai de distribution de la densité de puissance (d'énergie) du faisceau laser Released:11/2/2018
French language
16 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 13694:2018 - Optique et photonique -- Lasers et équipements associés aux lasers -- Méthodes d'essai de distribution de la densité de puissance (d'énergie) du faisceau laser
French language
16 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 13694
Third edition
2018-11
Optics and photonics — Lasers and
laser-related equipment — Test
methods for laser beam power
(energy) density distribution
Optique et photonique — Lasers et équipements associés aux
lasers — Méthodes d'essai de distribution de la densité de puissance
(d'énergie) du faisceau laser
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 Measured quantities . 1
3.2 Characterizing parameters . 3
4 Coordinate system . 7
5 Characterizing parameters derived from the measured spatial distribution .7
6 Test principle . 7
7 Measurement arrangement and test equipment . 8
7.1 General . 8
7.2 Preparation . 8
7.3 Control of environment . 8
7.4 Detector system . 8
7.5 Beam-forming optics, optical attenuators, and beam splitters . 9
8 Test procedure . 9
8.1 Equipment preparation . 9
8.2 Detector calibration procedure .10
8.2.1 Spatial calibration .10
8.2.2 Power (energy) calibration .10
8.3 Data recording and noise correction .10
8.3.1 General.10
8.3.2 Correction by background-map subtraction .11
8.3.3 Correction by average background subtraction.11
9 Evaluation .12
10 Test report .12
Annex A (informative) Test report .13
Bibliography .16

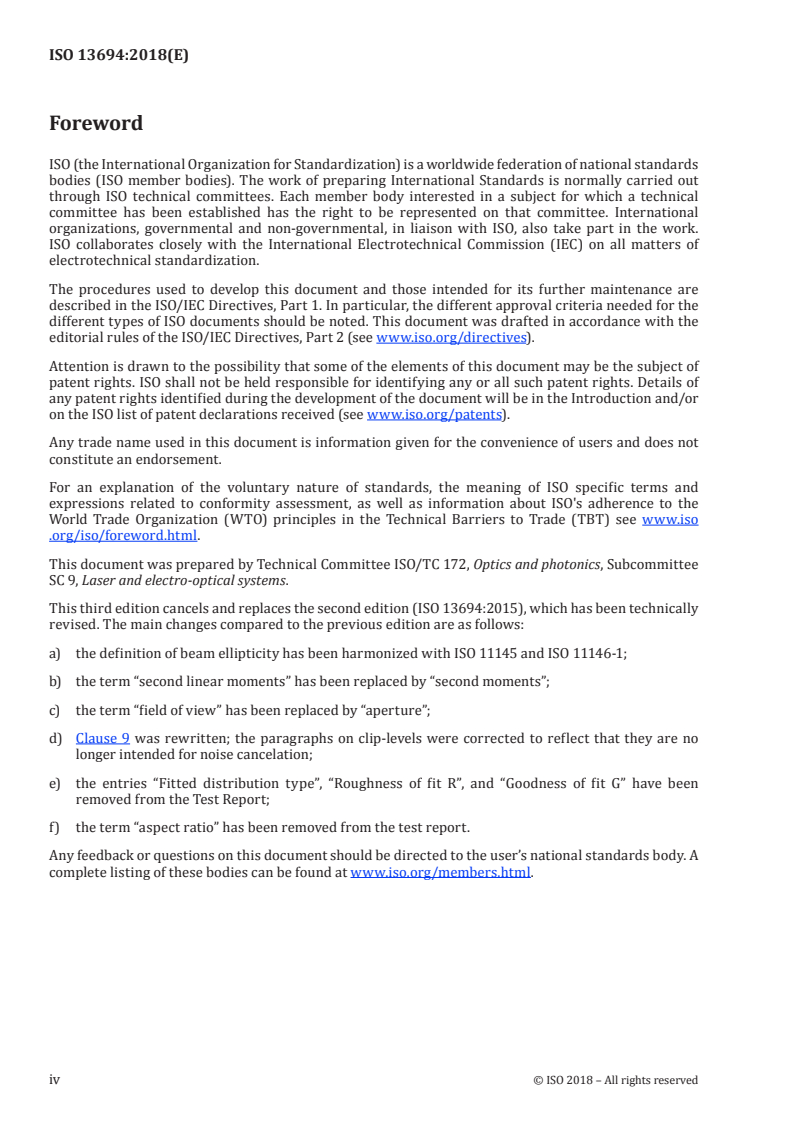

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 172, Optics and photonics, Subcommittee
SC 9, Laser and electro-optical systems.
This third edition cancels and replaces the second edition (ISO 13694:2015), which has been technically
revised. The main changes compared to the previous edition are as follows:
a) the definition of beam ellipticity has been harmonized with ISO 11145 and ISO 11146-1;
b) the term “second linear moments” has been replaced by “second moments”;
c) the term “field of view” has been replaced by “aperture”;
d) Clause 9 was rewritten; the paragraphs on clip-levels were corrected to reflect that they are no
longer intended for noise cancelation;
e) the entries “Fitted distribution type”, “Roughness of fit R”, and “Goodness of fit G” have been
removed from the Test Report;
f) the term “aspect ratio” has been removed from the test report.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved

Introduction
Many applications of lasers involve using the near-field as well as the far-field power (energy) density
distribution of the beam. The power (energy) density distribution of a laser beam is characterized by the
spatial distribution of irradiant power (energy) density with lateral displacement in a particular plane
perpendicular to the direction of propagation. In general, the power (energy) density distribution of the
beam changes along the direction of propagation. Depending on the power (energy), size, wavelength,
polarization, and coherence of the beam, different methods of measurement are applicable in different
situations. Five methods are commonly used: camera arrays (1D and 2D), apertures, pinholes, slits, and
knife edges.
According to ISO 11145, it is possible to use two different definitions for describing and measuring the
laser beam diameter. One definition is based on the measurement of the encircled power (energy); the
other is based on determining the spatial moments of the power (energy) density distribution of the
laser beam.
The use of spatial moments is necessary for calculating the beam propagation factor, K, and the
beam propagation ratio, M , from measurements of the beam widths at different distances along the
propagation axis. ISO 11146-1 describes this measurement procedure. For other applications, other
definitions for the beam diameter can be used. For some quantities used in this document the first
definition (encircled power (energy)) is more appropriate and easier to use.
INTERNATIONAL STANDARD ISO 13694:2018(E)
Optics and photonics — Lasers and laser-related
equipment — Test methods for laser beam power (energy)
density distribution
1 Scope
This document specifies methods by which the measurement of power (energy) density distribution is
made and defines parameters for the characterization of the spatial properties of laser power (energy)
density distribution functions at a given plane.
The methods given in this document are intended to be used for the testing and characterization of
both continuous wave (cw) and pulsed laser beams used in optics and optical instruments.
This document provides definitions of terms and symbols to be used in referring to power density
distribution, as well as requirements for its measurement. For pulsed lasers, the distribution of time-
integrated power density (i.e. energy density) is the quantity most often measured.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11145, Optics and photonics — Laser and laser-related equipment — Vocabulary and symbols
ISO 11146-1, Lasers and laser-related equipment — Test methods for laser beam widths, divergence angles
and beam propagation ratios — Part 1: Stigmatic and simple astigmatic beams
ISO 11554, Optics and photonics — Lasers and laser-related equipment — Test methods for laser beam
power, energy and temporal characteristics
IEC 61040, Power and energy measuring detectors, instruments and equipment for laser radiation
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11145 and IEC 61040 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1 Measured quantities
3.1.1
power density distribution
E(x, y, z)
set of all power densities at location z of a certain cw beam with non-negative values for all transverse
coordinates (x, y)
3.1.1.1
power density
E(x , y , z)
P P
portion of the beam power at location z which impinges on the area δA at the location P(x , y ) divided
P P
by the area δA in the limit δA → 0
[SOURCE: ISO 11145:2018, 3.13.6, modified —Notes to entry omitted.]
3.1.2
energy density distribution
H(x, y, z)
set of all energy densities at location z of a certain pulsed beam with non-negative values for all
transverse coordinates (x, y)
Hx,,yz = Ex,,yz dt
() ()

3.1.2.1
energy density
H(x , y , z)
P P
portion of the beam energy (time-integrated power) at location z which impinges
on the area δA at the location P(x , y ) divided by the area δA in the limit δA → 0
P P
Hx ,,yz = Ex ,,yz dt
() ()
PP PP

[SOURCE: ISO 11145:2018, 3.13.4, modified — Notes to entry omitted and Formula added.]
3.1.3
po
...


INTERNATIONAL ISO
STANDARD 13694
Third edition
2018-11
Optics and photonics — Lasers and
laser-related equipment — Test
methods for laser beam power
(energy) density distribution
Optique et photonique — Lasers et équipements associés aux
lasers — Méthodes d'essai de distribution de la densité de puissance
(d'énergie) du faisceau laser
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 Measured quantities . 1
3.2 Characterizing parameters . 3
4 Coordinate system . 7
5 Characterizing parameters derived from the measured spatial distribution .7
6 Test principle . 7
7 Measurement arrangement and test equipment . 8
7.1 General . 8
7.2 Preparation . 8
7.3 Control of environment . 8
7.4 Detector system . 8
7.5 Beam-forming optics, optical attenuators, and beam splitters . 9
8 Test procedure . 9
8.1 Equipment preparation . 9
8.2 Detector calibration procedure .10
8.2.1 Spatial calibration .10
8.2.2 Power (energy) calibration .10
8.3 Data recording and noise correction .10
8.3.1 General.10
8.3.2 Correction by background-map subtraction .11
8.3.3 Correction by average background subtraction.11
9 Evaluation .12
10 Test report .12
Annex A (informative) Test report .13
Bibliography .16
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 172, Optics and photonics, Subcommittee
SC 9, Laser and electro-optical systems.
This third edition cancels and replaces the second edition (ISO 13694:2015), which has been technically
revised. The main changes compared to the previous edition are as follows:
a) the definition of beam ellipticity has been harmonized with ISO 11145 and ISO 11146-1;
b) the term “second linear moments” has been replaced by “second moments”;
c) the term “field of view” has been replaced by “aperture”;
d) Clause 9 was rewritten; the paragraphs on clip-levels were corrected to reflect that they are no
longer intended for noise cancelation;
e) the entries “Fitted distribution type”, “Roughness of fit R”, and “Goodness of fit G” have been
removed from the Test Report;
f) the term “aspect ratio” has been removed from the test report.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved

Introduction
Many applications of lasers involve using the near-field as well as the far-field power (energy) density
distribution of the beam. The power (energy) density distribution of a laser beam is characterized by the
spatial distribution of irradiant power (energy) density with lateral displacement in a particular plane
perpendicular to the direction of propagation. In general, the power (energy) density distribution of the
beam changes along the direction of propagation. Depending on the power (energy), size, wavelength,
polarization, and coherence of the beam, different methods of measurement are applicable in different
situations. Five methods are commonly used: camera arrays (1D and 2D), apertures, pinholes, slits, and
knife edges.
According to ISO 11145, it is possible to use two different definitions for describing and measuring the
laser beam diameter. One definition is based on the measurement of the encircled power (energy); the
other is based on determining the spatial moments of the power (energy) density distribution of the
laser beam.
The use of spatial moments is necessary for calculating the beam propagation factor, K, and the
beam propagation ratio, M , from measurements of the beam widths at different distances along the
propagation axis. ISO 11146-1 describes this measurement procedure. For other applications, other
definitions for the beam diameter can be used. For some quantities used in this document the first
definition (encircled power (energy)) is more appropriate and easier to use.
INTERNATIONAL STANDARD ISO 13694:2018(E)
Optics and photonics — Lasers and laser-related
equipment — Test methods for laser beam power (energy)
density distribution
1 Scope
This document specifies methods by which the measurement of power (energy) density distribution is
made and defines parameters for the characterization of the spatial properties of laser power (energy)
density distribution functions at a given plane.
The methods given in this document are intended to be used for the testing and characterization of
both continuous wave (cw) and pulsed laser beams used in optics and optical instruments.
This document provides definitions of terms and symbols to be used in referring to power density
distribution, as well as requirements for its measurement. For pulsed lasers, the distribution of time-
integrated power density (i.e. energy density) is the quantity most often measured.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 11145, Optics and photonics — Laser and laser-related equipment — Vocabulary and symbols
ISO 11146-1, Lasers and laser-related equipment — Test methods for laser beam widths, divergence angles
and beam propagation ratios — Part 1: Stigmatic and simple astigmatic beams
ISO 11554, Optics and photonics — Lasers and laser-related equipment — Test methods for laser beam
power, energy and temporal characteristics
IEC 61040, Power and energy measuring detectors, instruments and equipment for laser radiation
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11145 and IEC 61040 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1 Measured quantities
3.1.1
power density distribution
E(x, y, z)
set of all power densities at location z of a certain cw beam with non-negative values for all transverse
coordinates (x, y)
3.1.1.1
power density
E(x , y , z)
P P
portion of the beam power at location z which impinges on the area δA at the location P(x , y ) divided
P P
by the area δA in the limit δA → 0
[SOURCE: ISO 11145:2018, 3.13.6, modified —Notes to entry omitted.]
3.1.2
energy density distribution
H(x, y, z)
set of all energy densities at location z of a certain pulsed beam with non-negative values for all
transverse coordinates (x, y)
Hx,,yz = Ex,,yz dt
() ()

3.1.2.1
energy density
H(x , y , z)
P P
portion of the beam energy (time-integrated power) at location z which impinges
on the area δA at the location P(x , y ) divided by the area δA in the limit δA → 0
P P
Hx ,,yz = Ex ,,yz dt
() ()
PP PP

[SOURCE: ISO 11145:2018, 3.13.4, modified — Notes to entry omitted and Formula added.]
3.1.3
po
...


NORME ISO
INTERNATIONALE 13694
Troisième édition
2018-11
Optique et photonique — Lasers et
équipements associés aux lasers —
Méthodes d'essai de distribution de
la densité de puissance (d'énergie) du
faisceau laser
Optics and photonics — Lasers and laser-related equipment — Test
methods for laser beam power (energy) density distribution
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Grandeurs mesurées . 2
3.2 Paramètres de caractérisation . 3
4 Système de coordonnées . 7
5 Paramètres de caractérisation dérivés de la distribution spatiale mesurée .7
6 Principe d'essai . 8
7 Dispositif de mesure et équipement d'essai . 8
7.1 Généralités . 8
7.2 Préparation . 8
7.3 Contrôle de l'environnement . 8
7.4 Système de détection . 9
7.5 Instruments d'optique formant le faisceau, atténuateurs optiques et séparateurs
de faisceaux . 9
8 Mode opératoire d'essai .10
8.1 Préparation de l'équipement .10
8.2 Mode opératoire d'étalonnage du détecteur .10
8.2.1 Étalonnage spatial .10
8.2.2 Étalonnage de la puissance (de l’énergie) .10
8.3 Enregistrement des données et correction du bruit .11
8.3.1 Généralités .11
8.3.2 Correction par soustraction de la carte du bruit de fond .11
8.3.3 Correction par soustraction du bruit de fond moyen .12
9 Évaluation .12
10 Rapport d'essai .12
Annexe A (informative) Rapport d'essai .13
Bibliographie .16

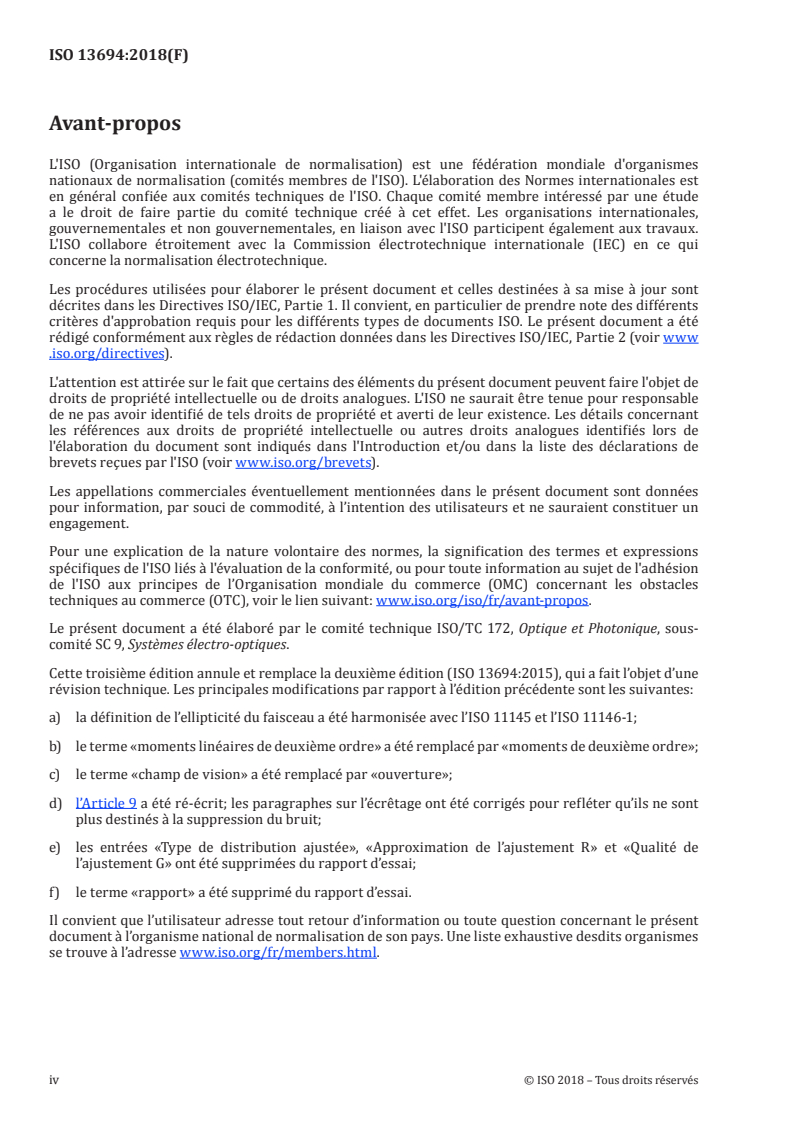

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 172, Optique et Photonique, sous-
comité SC 9, Systèmes électro-optiques.
Cette troisième édition annule et remplace la deuxième édition (ISO 13694:2015), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
a) la définition de l’ellipticité du faisceau a été harmonisée avec l’ISO 11145 et l’ISO 11146-1;
b) le terme «moments linéaires de deuxième ordre» a été remplacé par «moments de deuxième ordre»;
c) le terme «champ de vision» a été remplacé par «ouverture»;
d) l’Article 9 a été ré-écrit; les paragraphes sur l’écrêtage ont été corrigés pour refléter qu’ils ne sont
plus destinés à la suppression du bruit;
e) les entrées «Type de distribution ajustée», «Approximation de l’ajustement R» et «Qualité de
l’ajustement G» ont été supprimées du rapport d’essai;
f) le terme «rapport» a été supprimé du rapport d’essai.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés

Introduction
De nombreuses applications de la technologie laser impliquent l'utilisation de la distribution de densité
de puissance (d'énergie) du faisceau en champ proche ainsi qu'en champ lointain. La distribution de
la densité de puissance (d’énergie) d'un faisceau laser se caractérise par la distribution spatiale d'une
densité de puissance (d’énergie) de rayonnement, avec un déplacement latéral dans un plan particulier
perpendiculaire à la direction de propagation. En général, la distribution de la densité de puissance
(d’énergie) du faisceau change le long de l'axe de la propagation. Selon la puissance (l’énergie), la taille,
la longueur d'onde, la polarisation et la cohérence du faisceau, il est possible d'appliquer différentes
méthodes de mesure en fonction de la situation. Les cinq méthodes les plus couramment utilisées sont:
le réseau de récepteurs pour chambre photographique (1D et 2D), les ouvertures, les trous d'aiguille, les
fentes et les lames mobiles.
Selon l'ISO 11145, il est possible d'utiliser deux définitions pour définir et mesurer le diamètre du
faisceau laser. L'une de ces définitions est fondée sur le mesurage de la puissance (l’énergie) transmise
par une ouverture circulaire, l'autre est basée sur la détermination des moments spatiaux de la
distribution de densité de puissance (d’énergie) du faisceau laser.
L'utilisation de moments spatiaux est nécessaire pour calculer le facteur de propagation du faisceau
K et le rapport de propagation du faisceau M à partir des mesurages des largeurs des faisceaux à des
distances différentes, le long de l'axe de propagation. L'ISO 11146-1 est la norme appropriée car elle
décrit le mode opératoire de mesurage. Pour les autres applications, d'autres définitions peuvent être
utilisées pour le diamètre du faisceau. Pour certaines des grandeurs utilisées dans le présent document,
la première définition (puissance (énergie)) par une ouverture circulaire) est plus adaptée et plus facile
à utiliser.
NORME INTERNATIONALE ISO 13694:2018(F)
Optique et photonique — Lasers et équipements associés
aux lasers — Méthodes d'essai de distribution de la densité
de puissance (d'énergie) du faisceau laser
1 Domaine d’application
Le présent document spécifie des méthodes permettant de procéder au mesurage de la distribution de
densité de puissance (d’énergie) et définit les paramètres de caractérisation des propriétés spatiales
des fonctions de distribution de densité de puissance (d’énergie) laser dans un plan donné.
Les méthodes d'essai données dans le présent document sont destinées à être utilisées dans le cadre
des essais et de la caractérisation des faisceaux laser continus et impulsionnels.
Le présent document donne des définitions de la terminologie et des symboles à utiliser dans le cadre
de la distribution de la densité de puissance, ainsi que les spécifications relatives au mesurage de cette
distribution. Pour les lasers impulsionnels, la distribution de la densité de puissance intégrée sur le
temps (c'est-à-dire la densité d'énergie) représente la grandeur la plus souvent mesurée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 11145, Optique et photonique — Lasers et équipements associés aux lasers — Vocabulaire et symboles
ISO 11146-1, Lasers et équipements associés aux lasers — Méthodes d'essai des largeurs du faisceau, angles
de divergence et facteurs de limite de diffraction — Partie 1: Faisceaux stigmatiques et astigmatiques simples
ISO 11554, Optique et photonique — Lasers et équipements associés aux lasers — Méthodes d'essai de la
puissance et de l'énergie des faisceaux lasers et de leurs caractéristiques temporelles
IEC 61040, Détecteurs, instruments et matériels de mesurage de puissance et d’énergie des
rayonnements laser
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 11145 et l’IEC 61040,
ai
...


NORME ISO
INTERNATIONALE 13694
Troisième édition
2018-11
Optique et photonique — Lasers et
équipements associés aux lasers —
Méthodes d'essai de distribution de
la densité de puissance (d'énergie) du
faisceau laser
Optics and photonics — Lasers and laser-related equipment — Test
methods for laser beam power (energy) density distribution
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Grandeurs mesurées . 2
3.2 Paramètres de caractérisation . 3
4 Système de coordonnées . 7
5 Paramètres de caractérisation dérivés de la distribution spatiale mesurée .7
6 Principe d'essai . 8
7 Dispositif de mesure et équipement d'essai . 8
7.1 Généralités . 8
7.2 Préparation . 8
7.3 Contrôle de l'environnement . 8
7.4 Système de détection . 9
7.5 Instruments d'optique formant le faisceau, atténuateurs optiques et séparateurs
de faisceaux . 9
8 Mode opératoire d'essai .10
8.1 Préparation de l'équipement .10
8.2 Mode opératoire d'étalonnage du détecteur .10
8.2.1 Étalonnage spatial .10
8.2.2 Étalonnage de la puissance (de l’énergie) .10
8.3 Enregistrement des données et correction du bruit .11
8.3.1 Généralités .11
8.3.2 Correction par soustraction de la carte du bruit de fond .11
8.3.3 Correction par soustraction du bruit de fond moyen .12
9 Évaluation .12
10 Rapport d'essai .12
Annexe A (informative) Rapport d'essai .13
Bibliographie .16
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 172, Optique et Photonique, sous-
comité SC 9, Systèmes électro-optiques.
Cette troisième édition annule et remplace la deuxième édition (ISO 13694:2015), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
a) la définition de l’ellipticité du faisceau a été harmonisée avec l’ISO 11145 et l’ISO 11146-1;
b) le terme «moments linéaires de deuxième ordre» a été remplacé par «moments de deuxième ordre»;
c) le terme «champ de vision» a été remplacé par «ouverture»;
d) l’Article 9 a été ré-écrit; les paragraphes sur l’écrêtage ont été corrigés pour refléter qu’ils ne sont
plus destinés à la suppression du bruit;
e) les entrées «Type de distribution ajustée», «Approximation de l’ajustement R» et «Qualité de
l’ajustement G» ont été supprimées du rapport d’essai;
f) le terme «rapport» a été supprimé du rapport d’essai.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés

Introduction
De nombreuses applications de la technologie laser impliquent l'utilisation de la distribution de densité
de puissance (d'énergie) du faisceau en champ proche ainsi qu'en champ lointain. La distribution de
la densité de puissance (d’énergie) d'un faisceau laser se caractérise par la distribution spatiale d'une
densité de puissance (d’énergie) de rayonnement, avec un déplacement latéral dans un plan particulier
perpendiculaire à la direction de propagation. En général, la distribution de la densité de puissance
(d’énergie) du faisceau change le long de l'axe de la propagation. Selon la puissance (l’énergie), la taille,
la longueur d'onde, la polarisation et la cohérence du faisceau, il est possible d'appliquer différentes
méthodes de mesure en fonction de la situation. Les cinq méthodes les plus couramment utilisées sont:
le réseau de récepteurs pour chambre photographique (1D et 2D), les ouvertures, les trous d'aiguille, les
fentes et les lames mobiles.
Selon l'ISO 11145, il est possible d'utiliser deux définitions pour définir et mesurer le diamètre du
faisceau laser. L'une de ces définitions est fondée sur le mesurage de la puissance (l’énergie) transmise
par une ouverture circulaire, l'autre est basée sur la détermination des moments spatiaux de la
distribution de densité de puissance (d’énergie) du faisceau laser.
L'utilisation de moments spatiaux est nécessaire pour calculer le facteur de propagation du faisceau
K et le rapport de propagation du faisceau M à partir des mesurages des largeurs des faisceaux à des
distances différentes, le long de l'axe de propagation. L'ISO 11146-1 est la norme appropriée car elle
décrit le mode opératoire de mesurage. Pour les autres applications, d'autres définitions peuvent être
utilisées pour le diamètre du faisceau. Pour certaines des grandeurs utilisées dans le présent document,
la première définition (puissance (énergie)) par une ouverture circulaire) est plus adaptée et plus facile
à utiliser.
NORME INTERNATIONALE ISO 13694:2018(F)
Optique et photonique — Lasers et équipements associés
aux lasers — Méthodes d'essai de distribution de la densité
de puissance (d'énergie) du faisceau laser
1 Domaine d’application
Le présent document spécifie des méthodes permettant de procéder au mesurage de la distribution de
densité de puissance (d’énergie) et définit les paramètres de caractérisation des propriétés spatiales
des fonctions de distribution de densité de puissance (d’énergie) laser dans un plan donné.
Les méthodes d'essai données dans le présent document sont destinées à être utilisées dans le cadre
des essais et de la caractérisation des faisceaux laser continus et impulsionnels.
Le présent document donne des définitions de la terminologie et des symboles à utiliser dans le cadre
de la distribution de la densité de puissance, ainsi que les spécifications relatives au mesurage de cette
distribution. Pour les lasers impulsionnels, la distribution de la densité de puissance intégrée sur le
temps (c'est-à-dire la densité d'énergie) représente la grandeur la plus souvent mesurée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 11145, Optique et photonique — Lasers et équipements associés aux lasers — Vocabulaire et symboles
ISO 11146-1, Lasers et équipements associés aux lasers — Méthodes d'essai des largeurs du faisceau, angles
de divergence et facteurs de limite de diffraction — Partie 1: Faisceaux stigmatiques et astigmatiques simples
ISO 11554, Optique et photonique — Lasers et équipements associés aux lasers — Méthodes d'essai de la
puissance et de l'énergie des faisceaux lasers et de leurs caractéristiques temporelles
IEC 61040, Détecteurs, instruments et matériels de mesurage de puissance et d’énergie des
rayonnements laser
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 11145 et l’IEC 61040,
ai
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
