ISO 75-1:2020

NORME ISO
INTERNATIONALE 75-1
Quatrième édition
2020-02
Plastiques — Détermination de la
température de fléchissement sous
charge —
Partie 1:
Méthode d'essai générale
Plastics — Determination of temperature of deflection under load —
Part 1: General test method
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Principe . 3
5 Appareillage . 3
5.1 Moyens de produire une contrainte de flexion . 3
5.2 Dispositif de chauffage . 4
5.3 Poids . 5
5.4 Instrument de mesure de la température . 5
5.5 Instrument de mesure du fléchissement . 5
5.6 Micromètres et calibres . 5
6 Éprouvettes . 6
6.1 Généralités . 6
6.2 Forme et dimensions . 6
6.3 Vérification des éprouvettes . 6
6.4 Nombre d’éprouvettes . 6
7 Conditionnement . 6
8 Mode opératoire. 7
8.1 Calcul de la force à appliquer. 7
8.2 Température initiale du dispositif de chauffage . 8
8.3 Réalisation de l’essai . 8
9 Expression des résultats. 9
10 Fidélité . 9
11 Rapport d’essai . 9
Bibliographie .10

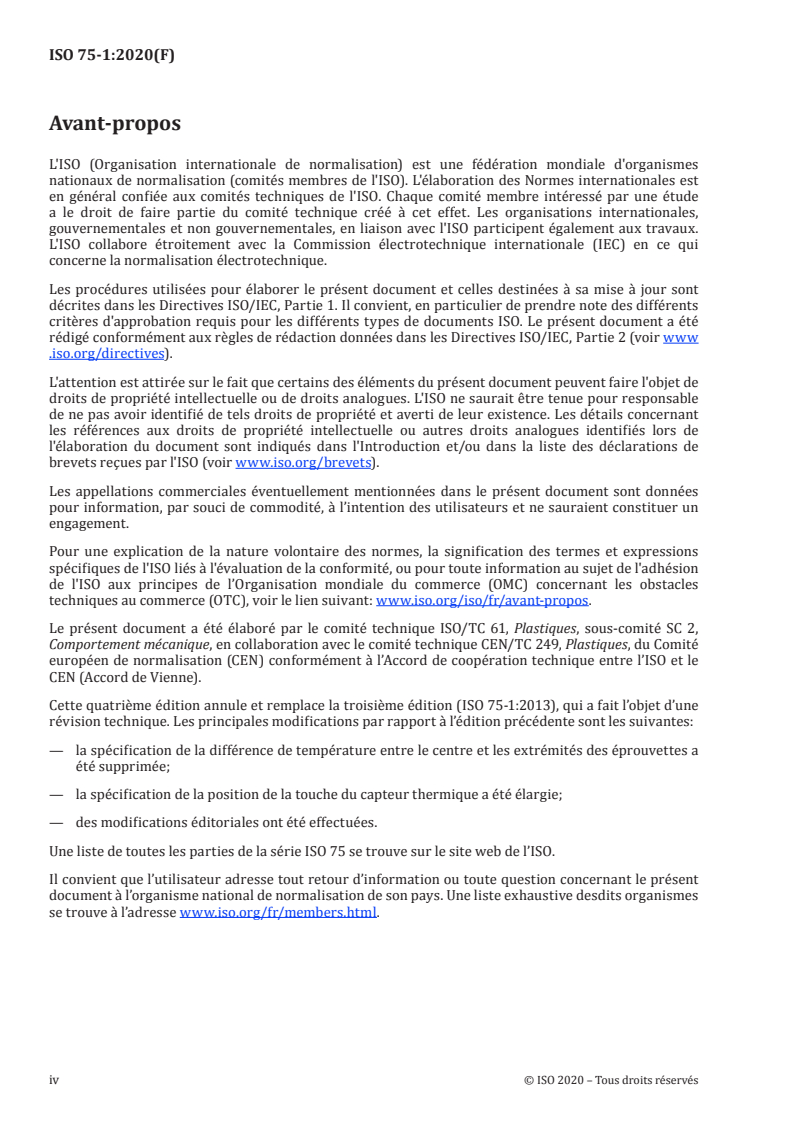

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 2,
Comportement mécanique, en collaboration avec le comité technique CEN/TC 249, Plastiques, du Comité
européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 75-1:2013), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— la spécification de la différence de température entre le centre et les extrémités des éprouvettes a
été supprimée;
— la spécification de la position de la touche du capteur thermique a été élargie;
— des modifications éditoriales ont été effectuées.
Une liste de toutes les parties de la série ISO 75 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés

NORME INTERNATIONALE ISO 75-1:2020(F)
Plastiques — Détermination de la température de
fléchissement sous charge —
Partie 1:
Méthode d'essai générale
1 Domaine d’application
1.1 Le présent document décrit une méthode d’essai générale permettant de déterminer la température
de fléchissement sous charge (contrainte de flexion sous mise en charge en trois points) des plastiques.
Différents types d’éprouvettes et différentes charges constantes sont définis pour correspondre à des
types de matériaux différents.
1.2 L’ISO 75-2 fournit des exigences particulières pour les plastiques (incluant les plastiques chargés
et les plastiques renforcés de fibres, dans lesquels la longueur de fibre avant l’emploi est inférieure
ou égale à 7,5 mm) et l’ébonite, et l’ISO 75-3 fournit des exigences particulières pour les stratifiés
thermodurcissables à haute résistance et les plastiques renforcés de fibres longues, dans lesquels la
longueur de fibre avant l’emploi est supérieure à 7,5 mm.
1.3 Les méthodes spécifiées permettent d’évaluer le comportement relatif sous charge des divers types
de matériaux à température élevée, avec une élévation de la température à une vitesse spécifiée. Les
résultats obtenus ne représentent pas nécessairement les températures maximales d’utilisation car, dans
la pratique, des facteurs essentiels tels que le temps, les conditions de mise en charge et la contrainte
superficielle nominale peuvent différer des conditions adoptées pour l’essai. Une comparabilité
exacte des données ne peut être obtenue que pour des matériaux ayant le même module de flexion à
température ambiante.
1.4 Les méthodes spécifient les dimensions recommandées pour les éprouvettes.
1.5 Les données obtenues en utilisant les méthodes d’essais décrites ne sont pas destinées à être
utilisées pour prédire de véritables performances d’usage. Les données ne sont pas destinées à être
utilisées pour les analyses de conception ou pour prévoir la résistance des matériaux à des températures
élevées.
1.6 La présente méthode est communément connue sous le nom d’essai de déformation à chaud ou de
fléchissement à chaud (HDT) bien qu’il n’existe pas de document officiel utilisant cette désignation.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 75-2, Plastiques — Détermination de la température de fléchissement sous charge — Partie 2:
Plastiques et ébonite
ISO 75-3, Plastiques — Détermination de la température de fléchissement sous charge — Partie 3: Stratifiés
thermodurcissables à haute résistance et plastiques renforcés de fibres longues
ISO 291, Plastiques — Atmosphères normales de conditionnement et d'essai
ISO 16012, Plastiques — Détermination des dimensions linéaires des éprouvettes
IEC 60584-1, Couples thermoélectriques — Partie 1: Spécifications et tolérances en matière de FEM
IEC 60751, Thermomètres à résistance de platine industriels et capteurs thermométriques en platine
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org
3.1
déformation en flexion
ε
f
variation partielle nominale de la longueur d’un élément à la surface externe de l’éprouvette, au milieu
de la portée
Note 1 à l'article: Elle est exprimée sous forme de rapport sans dimension ou en pourcentage (%).
3.2
accroissement de la déformation en flexion
Δε
f
accroissement spécifié de la déformation en flexion (3.1) qui se produit au cours du chauffage
Note 1 à l'article: Il est exprimé en pourcentage (%).
3.3
fléchissement
s
distance sur laquelle la surface supérieure ou inférieure de l’éprouvette a dévié par rapport à sa position
initiale au cours de la flexion, au milieu de la portée
Note 1 à l'article: Il est exprimé en millimètres (mm).
3.4
fléchissement normalisé
Δs
accroissement du fléchissement (3.3) correspondant à l’accroissement de la déformation en flexion (3.2),
Δε , à la surface de l’éprouvette, et qui est spécifié dans l’ISO 75-2 ou l’ISO 75-3
f
Note 1 à l'article: Il est exprimé en millimètres (mm). Voir la Formule (4).
3.5
contrainte de flexion
σ
f
contrainte nominale à la surface externe de l’éprouvette au milieu de la portée
Note 1 à l'article: Elle est exprimée en mégapascals (MPa).
2 © ISO 2020 – Tous droits réservés

3.6
charge
F
force, appliquée à l’éprouvette au milieu de la portée, qui se traduit par une contrainte de flexion
(3.5) définie
Note 1 à l'article: Elle est exprimée en newtons (N). Voir les Formules (1) à (3).
3.7
température de fléchissement sous charge
T
f
température à laquelle le fléchissement (3.3) de l’éprouvette atteint le fléchissement normalisé (3.4) au
cours de l’élévation de la température
Note 1 à l'article: Elle est exprimée en degrés Celsius (°C).
4 Principe
Une éprouvette normalisée, positionnée à plat, est soumise à une charge constante de flexion en trois
points engendrant l’une des contraintes de flexion données dans la partie pertinente de l’ISO 75. La
température est élevée à une vitesse uniforme, et la température à laquelle se produit le fléchissement
normalisé, correspondant à l’accroissement spécifié de la déformation en flexion, est mesurée.
5 Appareillage
5.1 Moyens de produire une contrainte de flexion
L’appareillage doit être construit essentiellement selon les indications de la Figure 1. Il consiste en un
cadre métallique rigide dans lequel une tige doit se déplacer librement à la verticale. L’une des extrémités
de cette tige est pourvue d’un plateau support du poids et l’autre d’un poinçon de mise en charge. La
base du cadre est fixée aux supports de l’éprouvette. Ces supports et les parties verticales du cadre sont
réalisés en un matériau ayant le même coefficient de dilatation thermique linéique que la tige.
Les supports de l’éprouvette sont constitués par des éléments métalliques, cylindriques dans la zone
de contact avec l’éprouvette et dont les lignes de contact sont dans un plan horizontal. La portée, c’est-
à-dire la distance entre les lignes de contact, est indiquée dans l’ISO 75-2 ou l’ISO 75-3. Les supports
sont fixés à la base du cadre de façon que la force verticale soit appliquée sur l’éprouvette, au milieu de
la portée (±1 mm), par le poinçon de mise en charge. Les arêtes de contact des supports sont parallèles
au poinçon de mise en charge et perpendiculaires à l’axe longitudinal de l
...
