ISO 4575:2007

SLOVENSKI STANDARD
SIST ISO 4575:2015
01-marec-2015
1DGRPHãþD
SIST ISO 4575:1996
Polimerni materiali - Polivinilkloridne paste - Ugotavljanje navidezne viskoznosti s
Seversovim reometrom
Plastics - Poly(vinyl chloride) pastes - Determination of apparent viscosity using the
Severs rheometer
Plastiques - Pâtes de poly(chlorure de vinyle) - Détermination de la viscosité apparente
au rhéomètre Severs
Ta slovenski standard je istoveten z: ISO 4575:2007
ICS:
83.080.20 Plastomeri Thermoplastic materials
SIST ISO 4575:2015 en,fr
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 4575:2015

---------------------- Page: 2 ----------------------

SIST ISO 4575:2015

INTERNATIONAL ISO
STANDARD 4575
Third edition
2007-05-01

Plastics — Poly(vinyl chloride) pastes —
Determination of apparent viscosity using
the Severs rheometer
Plastiques — Pâtes de poly(chlorure de vinyle) — Détermination de la
viscosité apparente au rhéomètre Severs




Reference number
ISO 4575:2007(E)
©
ISO 2007

---------------------- Page: 3 ----------------------

SIST ISO 4575:2015
ISO 4575:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT

©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2007 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 4575:2015
ISO 4575:2007(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Principle. 1
3 Apparatus . 1
4 Procedure . 4
4.1 Choice of test pressures and die . 4
4.2 Introduction of the paste and control of the temperature . 4
4.3 Regulation of the test pressure. 4
4.4 Determination. 4
5 Calculations. 5
5.1 Calculation of flow rates . 5
5.2 Calculation of shear rates and apparent viscosities. 5
6 Expression of results . 6
7 Test report . 8
Annex A (informative) Formulæ for non-Newtonian fluids . 9
Bibliography . 10

© ISO 2007 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 4575:2015
ISO 4575:2007(E)

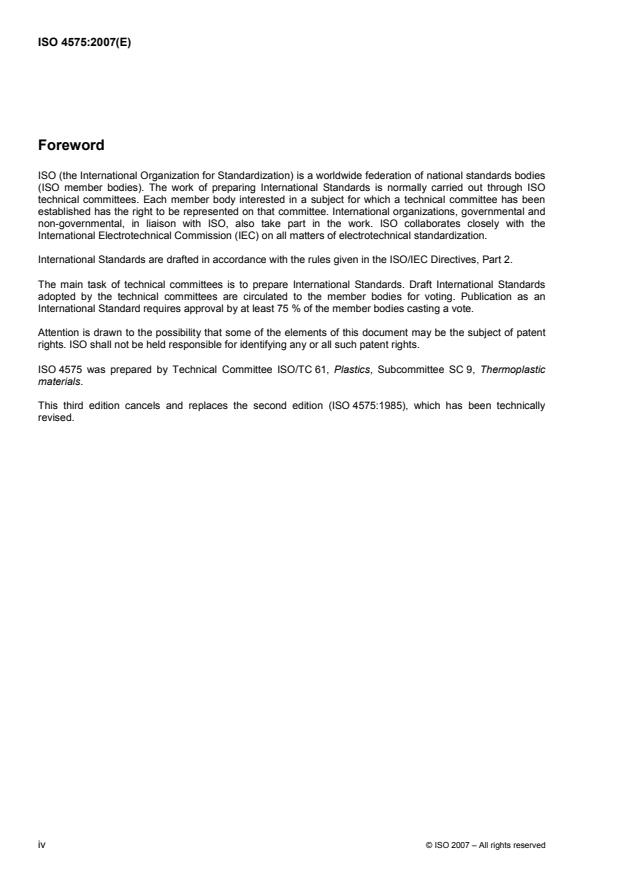

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4575 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 9, Thermoplastic
materials.
This third edition cancels and replaces the second edition (ISO 4575:1985), which has been technically
revised.

iv © ISO 2007 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 4575:2015
INTERNATIONAL STANDARD ISO 4575:2007(E)

Plastics — Poly(vinyl chloride) pastes — Determination of
apparent viscosity using the Severs rheometer
1 Scope
This International Standard specifies a method for determining the apparent viscosity, at high shear, of
poly(vinyl chloride) (PVC) pastes prepared from PVC paste polymers and plasticizers, using the Severs
rheometer.
It applies in particular to “standard pastes” prepared in accordance with ISO 4612 or ISO 11468.
2 Principle
A sample of the paste is placed in a Severs rheometer and the jacket set to a defined temperature. The flow
rate of the paste through a calibrated die is measured at different pressures. The shear rate and apparent
viscosity are calculated for each flow rate corresponding to each of the pressures applied. Optionally, a graph
of apparent viscosity as a function of the shear rate can be prepared.
3 Apparatus
3.1 Severs rheometer, of capacity 500 ml to 1 000 ml, of one of the two basic designs shown in Figure 1,
and consisting essentially of the following components:
3.1.1 Measuring vessel, for example a stainless-steel or bronze cylinder with polished internal surfaces to
which can be fixed both a base having an orifice in which can be placed a die, and a cover which can be
connected to the source of pressure or to the atmosphere. The whole shall be airtight.
3.1.2 Jacket, connected to a system for temperature control which allows the contents of the body of the
measuring vessel to be maintained at a temperature of (23 ± 0,5) °C.
3.1.3 Non-deformable die, for example of stainless steel or PTFE, consisting of a cylindrical tube which
can be fitted in airtight fashion to the bottom of the measuring vessel. The outer and internal surfaces of the
tube shall be polished. The die is defined by the diameter and the height of the tube. Two dies, A and B, are
specified in the application of this International Standard. The dimensions of the dies are given in Table 1.
Table 1 — Dimensions of the dies
Dimensions in millimetres
Dimension Die A Die B
Radius of tube 1,5 ± 0,05 1,5 ± 0,05
Height 45 ± 0,5 22,5 ± 0,5

3.1.4 Piston (if necessary), of rigid plastic material with a diameter slightly less than that of the measuring
vessel to prevent the flu
...

NORME ISO
INTERNATIONALE 4575
Troisième édition
2007-05-01


Plastiques — Pâtes de poly(chlorure de
vinyle) — Détermination de la viscosité
apparente au rhéomètre Severs
Plastics — Poly(vinyl chloride) pastes — Determination of apparent
viscosity using the Severs rheometer




Numéro de référence
ISO 4575:2007(F)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 4575:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2007 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 4575:2007(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Principe. 1
3 Appareillage . 1
4 Mode opératoire . 3
4.1 Choix des pressions d'essai et de la filière . 3
4.2 Introduction de la pâte et thermorégulation . 3
4.3 Réglage de la pression d'essai. 3
4.4 Détermination. 4
5 Calculs . 5
5.1 Calcul des débits . 5
5.2 Calcul des gradients de vitesse et des viscosités apparentes. 5
6 Expression des résultats . 6
7 Procès-verbal d'essai . 6
Annexe A (informative) Formules pour les fluides non newtoniens. 8
Bibliographie . 9

© ISO 2007 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 4575:2007(F)

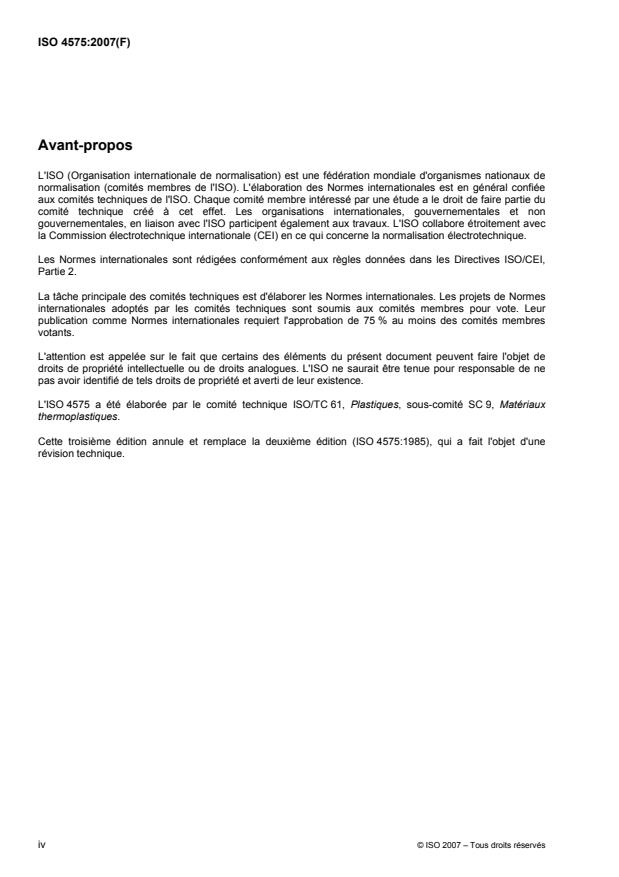

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4575 a été élaborée par le comité technique ISO/TC 61, Plastiques, sous-comité SC 9, Matériaux
thermoplastiques.
Cette troisième édition annule et remplace la deuxième édition (ISO 4575:1985), qui a fait l'objet d'une
révision technique.

iv © ISO 2007 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 4575:2007(F)

Plastiques — Pâtes de poly(chlorure de vinyle) —
Détermination de la viscosité apparente au rhéomètre Severs
1 Domaine d'application
La présente Norme internationale spécifie une méthode de détermination de la viscosité apparente sous des
contraintes de cisaillement élevées, au moyen du rhéomètre Severs, de pâtes de poly(chlorure de vinyle)
(PVC) préparées à partir de résines PVC pour pâtes et de plastifiants.
Elle est applicable en particulier aux «pâtes normalisées» telles que spécifiées dans l'ISO 4612 ou
l'ISO 11468.
2 Principe
Mise en place d'un échantillon de pâte dans un rhéomètre Severs et thermostatation à une température
définie. Mesurage sous différentes pressions du débit de pâte s'écoulant à travers une filière calibrée. Calcul
du gradient de vitesse et de la viscosité apparente pour chacun des débits correspondant à chacune des
pressions. Si désiré, tracé de la courbe des viscosités apparentes en fonction des gradients de vitesse
correspondants.
3 Appareillage
3.1 Rhéomètre Severs, de capacité 500 ml à 1 000 ml, de l'un des deux types représentés à la Figure 1, et
consistant essentiellement de ce qui suit:
3.1.1 Corps de mesure, par exemple cylindre en acier inoxydable ou en bronze, à surface intérieure polie,
sur lequel sont ou peuvent être fixés de manière étanche, d'une part un fond comportant un orifice dans
lequel peut être placée une filière, d'autre part un couvercle pouvant être relié à la source de pression ou à
l'atmosphère.
3.1.2 Double enveloppe, reliée à un système de régulation de la température permettant de porter et de
maintenir le contenu du corps de mesure à une température de (23 ± 0,5) °C.
3.1.3 Filière, en matière non déformable (par exemple acier inoxydable ou polytétrafluoroéthylène)
comportant un canal cylindrique, pouvant être adaptée de manière étanche dans le fond du corps de mesure.
La face supérieure et la surface interne du canal doivent être polies. La filière est définie par le diamètre et la
hauteur du canal. Deux filières, A et B, sont spécifiées pour l'application de la présente Norme internationale.
Les dimensions des filières sont données dans le Tableau 1.
Tableau 1 — Dimensions des filières
Dimensions en millimètres
Dimension Filière A Filière B
Rayon du canal
1,5 ± 0,05 1,5 ± 0,05
Hauteur 45 ± 0,5 22,5 ± 0,5
© ISO 2007 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 4575:2007(F)

Légende
1 sortie de fluide régulateur de température 6 cylindre
2 couvercle vissé 7 double enveloppe
3 rondelle en PTFE 8 fond vissé
4 raccord avec joint 9 entrée de fluide régulateur de température
5 raccord fileté 10 filière
Figure 1 — Croquis de principe de deux types de rhéomètre Severs
Dimensions en millimètres

Figure 2 — Piston
2 © ISO 2007 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 4575:2007(F)
3.1.4 Piston (si nécessaire), en plastique rigide, de diamètre
...
