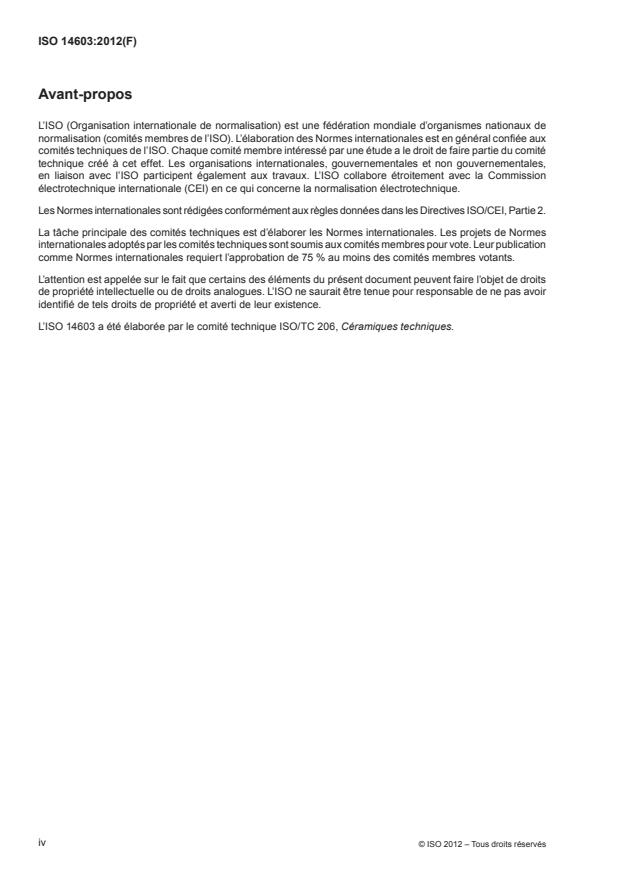

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 14603 a été élaborée par le comité technique ISO/TC 206, Céramiques techniques.
iv © ISO 2012 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 14603:2012(F)
Céramiques techniques — Méthode d’essai de traction
d’éprouvette trouée de composites à matrice céramique
renforcés de fibres continues à température ambiante
1 Domaine d’application
La présente Norme internationale décrit une méthode d’essai permettant de déterminer la résistance à la
traction d’éprouvette trouée de matériaux composites à matrice céramique renforcés de fibres continues à
température ambiante. Cette méthode s’applique à tous les composites à matrice céramique renforcés de
fibres continues bi-directionnelles (2D) et tri-directionnelles (xD, avec 2 < x ≤ 3), soumis à essai le long d’un
axe d’armature arbitraire.
Cette méthode d’essai est utilisée à deux fins différentes: pour la caractérisation des matériaux, y compris la
sélection des matériaux, et pour la détermination de la contrainte admissible pour la conception d’un composant
avec des trous.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 7500-1, Matériaux métalliques — Vérification des machines pour essais statiques uniaxiaux — Partie 1:
Machines d’essai de traction/compression — Vérification et étalonnage du système de mesure de force
ISO 3611, Spécification géométrique des produits (GPS) — Équipement de mesurage dimensionnel:
Micromètres d’extérieur — Caractéristiques de conception et caractéristiques métrologiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
longueur de jauge
GL
longueur calculée en soustrayant la longueur de serrage (des deux côtés) de la longueur totale de l’éprouvette
3.2
aire de la section initiale
A
o
section initiale de l’éprouvette (sans tenir compte du trou)
3.3
déformation de traction
ε
déformation mesurée au moyen d’une jauge de déformation en un point donné sur la surface de l’éprouvette
3.4
force de traction maximale
F
m
force de traction la plus élevée enregistrée au cours d’un essai de traction sur une éprouvette jusqu’à la rupture
© ISO 2012 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 14603:2012(F)
3.5
résistance à la traction de l’éprouvette trouée
S
m
rapport de la force de traction maximale sur l’aire de la section initiale
3.6
distance minimale entre les trous
T
distance minimale entre les trous d’un composant comportant des trous alignés
4 Principe
Une éprouvette comportant un trou circulaire de dimensions spécifiées est soumise à une traction. L’essai est
réalisé à une vitesse de déplacement constante de la traverse ou à une vitesse de chargement constante. La
force et la déformation longitudinale sont mesurées et enregistrées simultanément.
5 Appareillage
5.1 Machine d’essai
La machine doit être munie d’un système de mesure de la force appliquée à l’éprouvette, qui doit être au moins
conforme à la classe 1 selon l’ISO 7500-1.
5.2 Système de chargement et mors
Le système de chargement est composé de la traverse mobile et de la traverse fixe, des tiges de chargement
et des mors. Un mors hydraulique ou mécanique de type direct peut être utilisé comme illustré à la Figure 1.
Des coupleurs peuvent en outre être ajoutés pour raccorder les mors aux tiges de chargement afin d’empêcher
toute flexion et/ou torsion.
Le système de chargement doit aligner l’axe de l’éprouvette avec la direction d’application de la force sans
introduire de flexion ou de torsion dans l’éprouvette. Les mors doivent exercer une pression latéral
...
