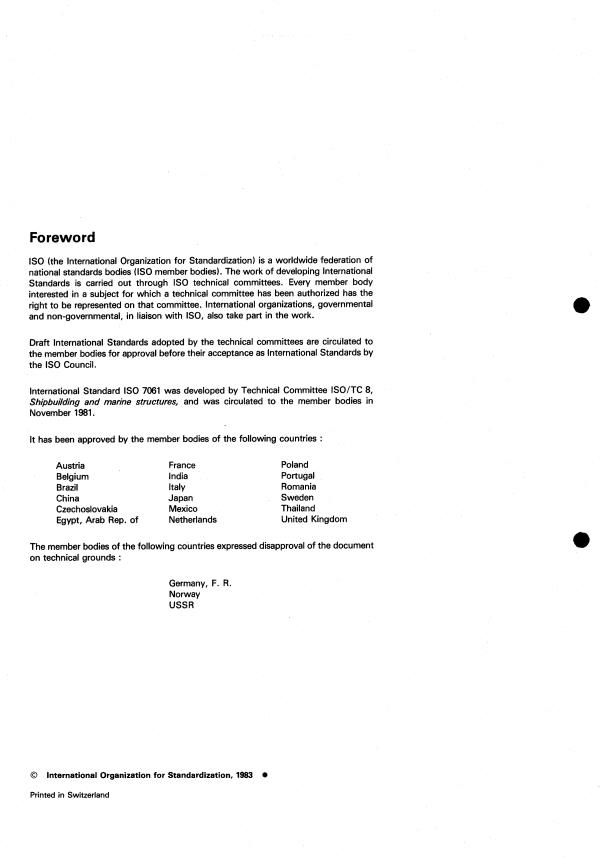

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with EO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 7061 was developed by Technical Committee ISO/TC 8,
Shipbuilding and marine structures, and was circulated to the member bodies in
November 1981.
It has been approved by the member bodies of the following countries :
Austria France Poland
Belgium India Portugal
Brazil Italy Romania
China Japan Sweden
Czechoslova kia Mexico
Thailand
Egypt, Arab Rep. of Netherlands United Kingdom
The member bodies of the following countries expressed disapproval of the document
on technical grounds :
Germany, F. R.
Norway
USSR
O International Organization for Standardization, 1983 O
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 7061-1983 (E)
Shipbuilding - Aluminium shore gangways for seagoing
vessels
1 Scope IS0 1181, Three- or four-strand manila and sisal ropes.
This International Standard specifies requirements for two
IS0 1346, Three-strand (hawser-laid) and eight-strand (plaited)
types of aluminium shore gangway. The principal gangway
polypropylene monofilament or film ropes - Required
specified is Type A, having 600 mm clear width. A lightweight
characteristics.
gangway, Type B, having 380 mm clear width is specified in
annex A. The method of test for initial sag and loaded
IS0 1459, Metallic coatings - Protection against corrosion by
deflection of the gangways is given in annex B.
hot dip galvanizing - Guiding principles.
NOTE - Users of this International Standard should note that, while
observing the requirements of the standard, they should at the same IS0 1460, Metallic coatings - Hot dip galvanized coatings on
time ensure compliance with any statutory requirements, rules and
ferrous materials - Determination of the mass per unit area -
regulations as may be applicable to the individual ship concerned.
Gravimetric method.
IS0 1461, Metalkc coatings - Hot dip galvanized coatings on
2 Field of application
fabricated ferrous products - Requirements.
2.1 These gangways are designed to be carried on board
IS0 1835, Short link chain for lifting purposes - Grade M141,
ship, to provide a lightweight, convenient and safe means of
non-calibrated, for chain slings, etc.
access from ship to shore, for use primarily by the ship's crew.
The gangways may also be used for access from ship to ship
ISOITR 2136, Wrought aluminium and aluminium alloys -
when conditions are favourable.
Rolled products - Mechanical properties.
2.2 These gangways are suitable for use horizontally or
IS0 2408, Steel wire ropes for general purposes -
inclined up to an angle of 30° from the horizontal. For angles of
Characteristics.
inclination greater than No, special consideration of the design
of treads and decking may be necessary.
IS0 3799, Textile machinery and accessories - Hydraulic
lubricating fittings for textile machinery.
2.3 These gangways are not intended to carry wheeled traffic
such as loaded trolleys. This standard does not apply to gang-
4 Definitions
ways for ships for inland navigation.
For the purposes of this International Standard, the following
definitions apply :
3 References
ISOIR 209, Composition of wrought products of aluminium 4.1 gangway : A bridge structure to allow safe embarkation
and aluminium alloys - Chemical composition (per cent).
and disembarkation from ship to shore or access to another
ship.
IS0 630, Structural steels.
4.2 side stringers : The longitudinal strength members of
ISO/ R 827, Mechanical property limits for extruded products
the gangway to which the cross-members, stanchions, roller or
of aluminium and aluminium all0 ys.
wheels and the lifting lugs, etc. are attached.
ISOIR 028, Mechanical property limits for rivet stock of
cross-members : The parts that hold the side stringer in
4.3
aluminium and aluminium all0 ys.
position, and provide support for the decking.
IS0 1175, Shipbuilding - Dimensions and sectional properties
of aluminium alloy sections for marine use.
4.4 decking : Flat topped corrugated section or plate.
1
---------------------- Page: 3 ----------------------
IS0 7061-1983 (El
5 Types Of gangway
4.5 treads : Battens fitted proud of the decking or deck plate
level to give better foot grip when the gangway is inclined from
the horizontal position.
Type A : 600 mm clear width gangway (see figure 1).
Type B : 380 mm clear width gangway (see figure 2 and
guard rails : Hand and intermediate guides, supported
4.6
by stanchions to prevent people falling from the gangway. annex A).
Dimensions in millimetres
(see 7.1 1
Decking or deck plate level
A-A

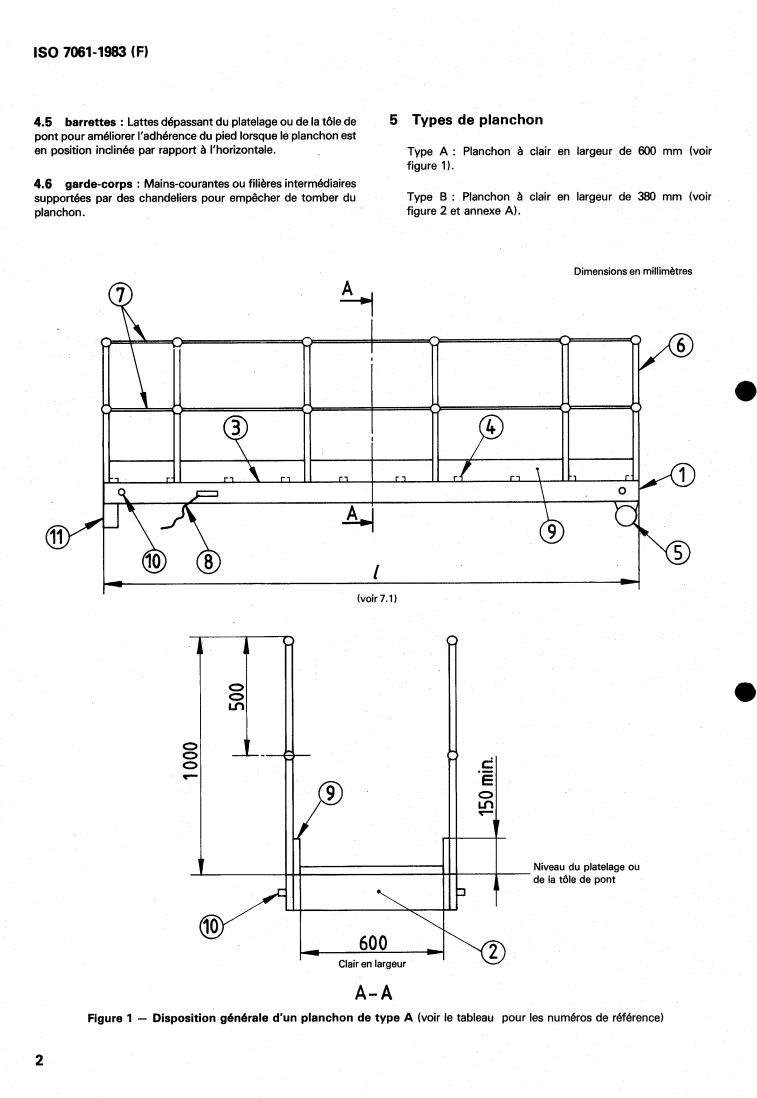

Figure 1 - General arangement of Type A gangway (for item numbers, see the table)
2
---------------------- Page: 4 ----------------------
IS0 7061-1983 (E)
6 Materials
The materials shall comply with the requirements of the table. Alternative materials may be used provided that they are at least as
suitable in all respects for the intended duty and are equally acceptable to the purchaser.
Table - Materials
Component Material IS0 number Remarks
number11 Item I
Side stringer Aluminium alloy ISO/R 209 Al-Si 1 Mg
ISO/R 827
ISO/R 828
IS0 1175
ISO/TR 2136
-T--
2 Cross-member Aluminium alloy ISO/R 209 Al-Si 1 Mg
ISO/R 828
IS0 1175
ISO/TR 2136
3 Decking or deck plate Aluminium alloy ISO/R 209
Al-Si 1 Mg
ISO/R 827 or
ISOlTR 2136
4 Tread Aluminium alloy ISO/R 209 Al-Si Mg
ISO/R 827
Hardwood
Roller Carbon steel with rubber or plastics
IS0 630 Grade Fe 44A
sleeve21
51
Carbon steel with solid tyre of rubber or
Wheel
plastics21
Stanchion Aluminium ISO/R 209 Al-Si 1 Mg
ISO/R 827
Carbon steel IS0 630 Grade Fe 44A
(galvanized)
7 I Guard rail : Rigid rail Aluminium section ISO/R 287 See 8.9
Fibre rope Sisal or manila IS0 1181
Polypropylene monofilament or film rope
IS0 1346 See 8.9
I Chain Steel IS0 1835 Galvanized
Wire rope, plastic coated PVC coated guard-wire rope IS0 2408 Plastic coated
8 Securing device Sisal or manila 1 IS0 1181
Polypropylene monofilament or film rope I IS0 1346 See 8.12
Aluminium alloy ISO/R 209
Al-Si 1 Mg
Hardwood -
I
Aluminium alloy ISO/R 209
IO 1 Lifting iug Al-Si 1 Mg
ISO/TR 2136
11 Anti-slip lug Aluminium alloy ISO/R 209 Al-Si 1 Mg
ISO/TR 2136
1) The item numbers in this table refer to component parts in figures 1 and 2.
2) The sleeve or tyre may have a ribbed or flat surface.
3
---------------------- Page: 5 ----------------------
IS0 7061-1983 (E)
7 Dimensions 8.7 Treads
Treads shall be of aluminium bar or rectangular hollow section,
7.1 Type A gangways
or of hardwood, and shall be spaced at regular intervals of
300 mm to 400 mrn longitudinally.
Dimensions shall be in accordance with figure 1. The minimum
overall length, I, shall be 2 m, with increments of approximately
0,5 m up to a length of 9 m, after which the increments shall be
They shall be securely fitted, and shall extend over the full
approximately 1 m.
gangway width between toeboards with the exception of a
25 mm cleaning gap at each end.
7.2 Type B gangways
Treads shall have a minimum height of 30 mm above the deck-
Dimensions shall be in accordance with figure 2. The maximum
ing; hardwood treads shall have a minimum section width of
overall length, I, shall be 4 m, with decrements of approxi- 40 mm in contact with the decking.
mately 0,5 m.
8.8 Stanchions
8 Design and construction
Stanchions shall be constructed from carbon steel or
8.1 General design features
aluminium to comply with figures 1 or 2. They shall be fitted at
regular intervals along the gangway, with a maximum per-
mitted interval of 1 500 mm. Stanchions and associated hand
8.1.1 The manufacturer of the gangway shall be informed of
guides shall be designed for a
...
