Earth-moving machinery — Wheeled loader coupler for attachments

ISO 23727:2009 provides for the interchangeability of attachments on wheeled loaders by establishing common dimensions and clearances for a coupler. It is applicable to wheeled loaders as defined in ISO 6165 with an operating mass of between 8 000 kg and 17 500 kg. Alternative coupler designs and dimensions are permitted, but might not provide broad interchangeability of attachments. ISO 23727:2009 is not intended for, but may be applicable to, other wheeled loaders, skid steer loaders or backhoe loaders if interchangeability of common attachments is desired. It does not require the fitting of a coupler and attachments can be directly mounted to the lifting linkage without the use of one.

Engins de terrassement — Accouplement pour accessoires de chargeuse à roues

L'ISO 23727:2009 permet l'interchangeabilité des accessoires sur des chargeuses à roues en établissant un dimensionnement et des limites de dégagement pour l'interface d'accouplement. La présente Norme internationale est applicable aux chargeuses à roues telles que définies dans l'ISO 6165, dont la masse en service selon l'ISO 6016 est de 8 000 kg à 17 500 kg. D'autres conceptions et dimensions sont permises mais pourraient diminuer l'interchangeabilité des accessoires. L'ISO 23727:2009 n'est pas destinée, mais peut être utilisée pour d'autres chargeuses à roues, chargeuses à direction par ripage ou chargeuses-pelleteuses si on désire l'interchangeabilité d'accessoires communs. Il n'est pas exigé d'équiper un engin avec un coupleur et les accessoires peuvent être directement montés sur l'attelage de levage sans utiliser de coupleur.

General Information

Status
Published
Publication Date
15-Mar-2009
Current Stage
9020 - International Standard under periodical review
Start Date
15-Jul-2024
Completion Date
15-Jul-2024
Ref Project

Buy Standard

Standard
ISO 23727:2009 - Earth-moving machinery -- Wheeled loader coupler for attachments
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 23727:2009 - Engins de terrassement -- Accouplement pour accessoires de chargeuse a roues
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 23727
First edition
2009-03-15
Earth-moving machinery — Wheeled
loader coupler for attachments
Engins de terrassement — Accouplement pour accessoires de
chargeuse à roues
Reference number
©
ISO 2009
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved

Contents Page
Foreword .iv
Introduction.v
1 Scope .1
2 Normative references.1
3 Terms and definitions .1
4 Coupler dimensions .4
4.1 General .4
4.2 Clearances.4
4.3 Locking pin.8
4.4 Mounting height of eyelet to an attachment .8
5 General requirements .10
5.1 Identification .10
5.2 Instructions .10
Bibliography.11

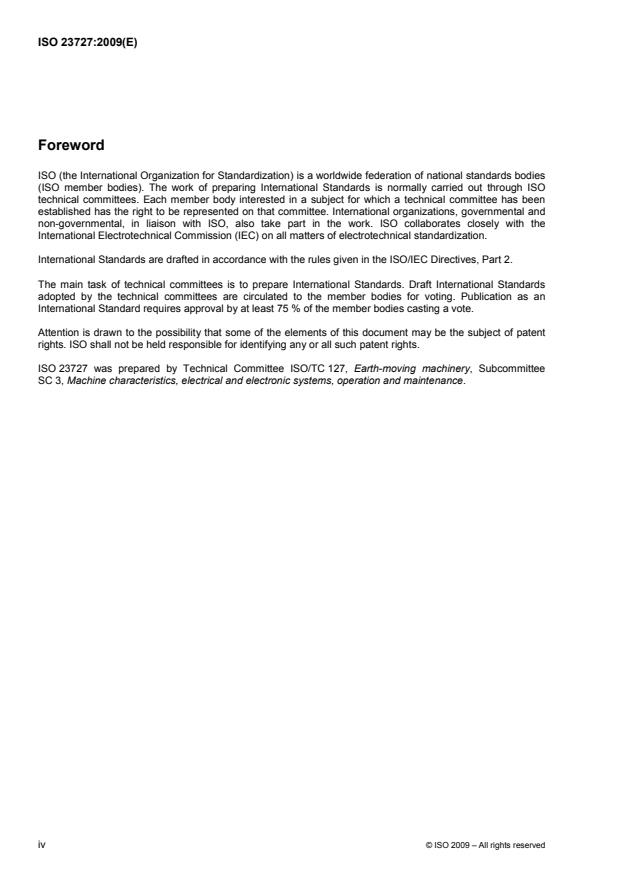

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 23727 was prepared by Technical Committee ISO/TC 127, Earth-moving machinery, Subcommittee
SC 3, Machine characteristics, electrical and electronic systems, operation and maintenance.

iv © ISO 2009 – All rights reserved

Introduction
This International Standard provides for the interchangeability of attachments on wheeled loaders by
establishing dimensional and clearance limits for the attachment interface. It is not intended to limit the use of
other coupler configurations, but does define a common coupler configuration that will permit broad
interchangeability of attachments.
The design of the attachment bracket locking system is not restricted by this International Standard and is left
to the discretion of the manufacturer.

INTERNATIONAL STANDARD ISO 23727:2009(E)

Earth-moving machinery — Wheeled loader coupler for
attachments
1 Scope
This International Standard provides for the interchangeability of attachments on wheeled loaders by
establishing common dimensions and clearances for a coupler. It is applicable to wheeled loaders as defined
in ISO 6165 with an operating mass of between 8 000 kg and 17 500 kg. Alternative coupler designs and
dimensions are permitted, but might not provide broad interchangeability of attachments.
This International Standard is not intended for, but may be applicable to, other wheeled loaders, skid steer
loaders or backhoe loaders if interchangeability of common attachments is desired. It does not require the
fitting of a coupler and attachments can be directly mounted to the lifting linkage without the use of one.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6165, Earth-moving machinery — Basic ty
...


NORME ISO
INTERNATIONALE 23727
Première édition
2009-03-15
Engins de terrassement — Accouplement
pour accessoires de chargeuse à roues
Earth-moving machinery — Wheeled loader coupler for attachments

Numéro de référence
©
ISO 2009
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions .1
4 Dimensions de coupleur.4
4.1 Généralités .4
4.2 Dégagements .10
4.3 Goupille de verrouillage.10
4.4 Hauteur du trou de goupille de verrouillage.10
5 Exigences générales .10
5.1 Identification .10
5.2 Instructions .11
Bibliographie.12

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 23727 a été élaborée par le comité technique ISO/TC 127, Engins de terrassement, sous-comité SC 3,
Caractéristiques des engins, systèmes électriques et électroniques, mise en service et entretien.
iv © ISO 2009 – Tous droits réservés

Introduction
La présente Norme internationale permet l'interchangeabilité des accessoires sur des chargeuses à roues en
établissant un dimensionnement et des limites de dégagement pour l'interface de l’accessoire. La présente
Norme internationale n’est pas destinée à limiter l’utilisation d’autres configurations d’accouplement, mais elle
définit la configuration qui permettra une large interchangeabilité des accessoires.
La conception du système de verrouillage des dispositifs d’attache (coupleurs) n'est pas limitée selon la
présente Norme internationale et est laissée à la discrétion du fabricant.

NORME INTERNATIONALE ISO 23727:2009(F)

Engins de terrassement — Accouplement pour accessoires
de chargeuse à roues
1 Domaine d'application
La présente Norme internationale permet l'interchangeabilité des accessoires sur des chargeuses à roues en
établissant un dimensionnement et des limites de dégagement pour l’interface d’accouplement. La présente
Norme internationale est applicable aux chargeuses à roues telles que définies dans l'ISO 6165, dont la
masse en service selon l’ISO 6016 est de 8 000 kg à 17 500 kg. D’autres conceptions et dimensions sont
permises mais pourraient diminuer l’interchangeabilité des accessoires.
La présente Norme internationale n'est pas destinée, mais peut être utilisée pour d'autres chargeuses à
roues, chargeuses à direction par ripage ou chargeuses-pelleteuses si on désire l'interchangeabilité
d'accessoires communs. Il n’est pas exigé d’équiper un engin avec un coupleur et les accessoires peuvent
être directement montés sur l’attelage de levage sans utiliser de coupleur.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6165, Engins de terrassement — Principaux types — Identification et termes et définitions
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
accessoire
ensemble de composants (c'est-à-dire le godet, la fourche, etc.) qui peut être monté sur le bras de levage
d'une ch
...
