INTERNATIONAL ISO
STANDARD 3994
Third edition
2007-08-15
Plastics hoses — Helical-thermoplastic-
reinforced thermoplastics hoses for
suction and discharge of aqueous
materials — Specification
Tuyaux en plastiques — Tuyaux thermoplastiques à renforcement
thermoplastique en spirale pour aspiration et refoulement de matières
aqueuses — Spécifications
Reference number
ISO 3994:2007(E)
©
ISO 2007
---------------------- Page: 1 ----------------------
ISO 3994:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3994:2007(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Classification. 2
5 Materials and construction . 2
6 Dimensions and tolerances . 2
6.1 Nominal bores, internal diameters and tolerances . 2
6.2 Length tolerances. 2
7 Performance requirements . 3
7.1 Hydrostatic testing at 23 °C ± 2 °C. 3
7.2 Hydrostatic testing at 55 °C ± 2 °C. 4
7.3 Maximum working pressure . 4
7.4 Tensile adhesion test . 5
7.5 Vacuum test. 5
7.6 Reinforcement fracture test. 5
7.7 Minimum bend radius. 6
7.8 Cold-bend radius . 6
7.9 Loss in mass on heating. 6
7.10 Exposure to xenon-arc lamp . 6
8 Type, routine and production testing . 7
9 Marking . 7
10 Recommendations for packing and storage. 7
Annex A (normative) Tensile adhesion test . 8
Annex B (normative) Vacuum test. 10
Annex C (normative) Reinforcement fracture test. 11
Annex D (normative) Type and routine tests. 13
Annex E (informative) Recommended tests for production testing . 14
© ISO 2007 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3994:2007(E)

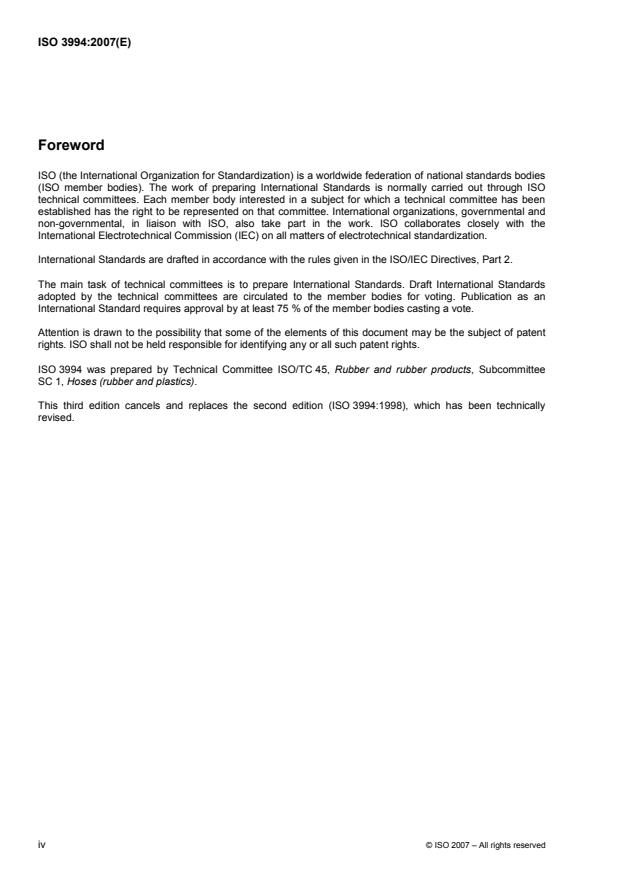

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3994 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 1, Hoses (rubber and plastics).
This third edition cancels and replaces the second edition (ISO 3994:1998), which has been technically
revised.
iv © ISO 2007 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 3994:2007(E)
Introduction
This International Standard has been prepared to provide minimum acceptable requirements for the
satisfactory performance of polymer-reinforced thermoplastics hoses for suction and discharge applications,
conveying water, weak aqueous chemical solutions and abrasive solids and slurries.
If there is a special requirement for resistance to deleterious chemicals, this shall be a matter for agreement
between the supplier and the purchaser.
© ISO 2007 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3994:2007(E)
Plastics hoses — Helical-thermoplastic-reinforced
thermoplastics hoses for suction and discharge of aqueous
materials — Specification
WARNING — Persons using this International Standard should be familiar with normal laboratory
practice. This standard does not purport to address all of the safety problems, if any, associated with
its use. It is the responsibility of the user to establish appropriate health and safety practices and to
ensure compliance with any national regulatory conditions.
1 Scope
This International Standard specifies the requirements for three types of helical-thermoplastic-reinforced
thermoplastics hoses for suction and discharge of water, weak aqueous chemical solutions and abrasive
solids and slurries, for use in the ambient temperature range from − 10 °C to + 55 °C.
The three types of hose are for light-, medium- and heavy-duty applications.
The types of hoses covered in this International Standard are not intended for use with flammable or
combustible materials, nor with aromatic solvents.
NOTE Hoses of a similar construction for suction and discharge for fire-fighting are specified in ISO 14557,
Fire-fighting hoses — Rubber and plastics suction hoses and hose assemblies.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 176:2005, Plastics — Determination of loss of plasticizers — Activated carbon method
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and
tolerances on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1746, Rubber or plastics hoses and tubing — Bending tests
ISO 4672, Rubber and plastics hoses — Sub-ambient temperature flexibility tests
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 8331, Rubber and plastics hoses and hose assemblies — Guidelines for selection, storage, use and
maintenance
© ISO 2007 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 3994:2007(E)
ISO 11758:1995, Rubber and plastics hoses — Exposure to a xenon arc lamp — Determination of changes in
colour and appearance
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test
methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
4 Classification
Three types of hoses are specified, related to the maximum working pressure and suction pressure (see
Tables 4 and 5):
⎯ type 1: light-duty service;
⎯ type 2: medium-duty service;
⎯ type 3: heavy-duty service.
All types are designed to operate in the ambient temperature range − 10 °C to + 55 °C.
5 Materials and construction
The hoses shall be as uniform as commercially practicable in colour and other physical properties. They shall
consist of a flexible thermoplastics material supported within the material by a helix of thermoplastic material
of a similar molecular structure. The reinforcing and flexible components of the wall shall be fused together
and free from visible cracks, porosity, foreign inclusions or other defects such as are liable to cause failure of
the hose in service.
6 Dimensions and tolerances
6.1 Nominal bores, internal diameters and tolerances
The internal diameters and tolerances of hoses of different nominal bores shall meet the requirements given in
Table 1.
6.2 Length tolerances
The tolerances on cut lengths shall be in accordance with ISO 1307.
2 © ISO 2007 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 3994:2007(E)
Table 1 — Nominal bores, internal diameters and tolerances
Internal diameter Tolerances for Tolerances for
types 1 and 2 type 3
Nominal bore
mm mm mm
12,5 12,5 ± 0,75 —
16 16 ± 0,75 —
19 19 ± 0,75 —
20 20 ± 0,75 —
25 25 ± 1,25 ± 1,25
32 32 ± 1,25 ± 1,25
38 38 ± 1,25 ± 1,50
40 40 ± 1,25 ± 1,50
50 50 ± 1,50 ± 1,50
63 63 ± 1,50 ± 1,50
76 76 ± 1,50 ± 2,00
80 80 ± 1,50 ± 2,00
90 90 ± 2,00 ± 2,00
100 100 ± 2,00 ± 2,00
102 102 ± 2,00 ± 2,00
125 125 ± 2,00 ± 2,00
127 127 ± 2,00 ± 2,00
152 152 ± 2,00 ± 2,00
160 160 ± 2,00 ± 2,00
200 200 — ± 2,00
250 250 — ± 3,00
300 300 — ± 3,00
315 315 — ± 3,00
7 Performance requirements
7.1 Hydrostatic testing at 23 °C ± 2 °C
When subjected to the
...
NORME ISO
INTERNATIONALE 3994
Troisième édition
2007-08-15
Tuyaux en plastiques — Tuyaux
thermoplastiques à renforcement
thermoplastique en spirale pour
aspiration et refoulement de matières
aqueuses — Spécifications
Plastics hoses — Helical-thermoplastic-reinforced thermoplastics hoses
for suction and discharge of aqueous materials — Specification
Numéro de référence
ISO 3994:2007(F)
©
ISO 2007
---------------------- Page: 1 ----------------------
ISO 3994:2007(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2011
Publié en Suisse
ii © ISO 2007 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3994:2007(F)
Sommaire Page
Avant-propos . v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Classification . 2
5 Matériaux et construction . 2
6 Dimensions et tolérances . 2
6.1 Alésages nominaux, diamètres intérieurs et tolérances . 2
6.2 Tolérances sur la longueur . 2
7 Exigences de performance . 3
7.1 Essais hydrostatiques à 23 °C ± 2 °C . 3
7.2 Essais hydrostatiques à 55 °C ± 2 °C . 4
7.3 Pression maximale de service . 4
7.4 Essai d’arrachement . 5
7.5 Essai au vide . 5
7.6 Essai de rupture de l’armature . 5
7.7 Rayon minimal de courbure . 5
7.8 Rayon de courbure à froid . 6
7.9 Perte en masse au chauffage . 6
7.10 Exposition à la lampe à arc au xénon . 6
8 Essais de type, de routine et de production . 6
9 Marquage . 6
10 Recommandations pour l’emballage et le stockage . 7
Annexe A (normative) Essai d’arrachement . 8
Annexe B (normative) Essai au vide .10
Annexe C (normative) Essai de rupture de l’armature . 11
Annexe D (normative) Essais de type et de routine .13
Annexe E (informative) Essais recommandés pour les essais de production .14
© ISO 2007 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3994:2007(F)

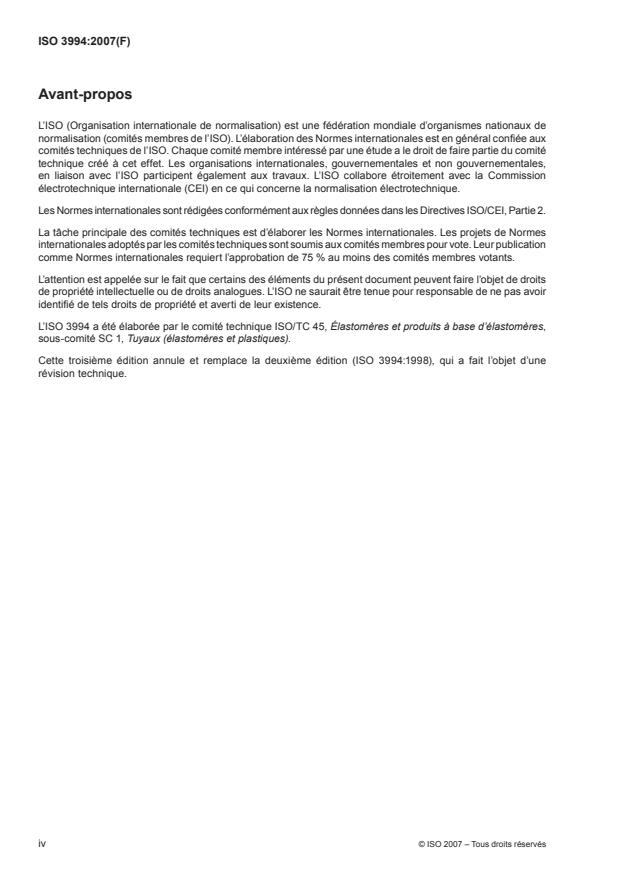

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 3994 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d’élastomères,
sous-comité SC 1, Tuyaux (élastomères et plastiques).
Cette troisième édition annule et remplace la deuxième édition (ISO 3994:1998), qui a fait l’objet d’une
révision technique.
iv © ISO 2007 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 3994:2007(F)
Introduction
La présente Norme internationale a été élaborée pour fournir des exigences minimales acceptables garantissant
une performance satisfaisante des tuyaux thermoplastiques à renforcement polymérique destinés à l’aspiration
et au refoulement d’eau, de solutions chimiques aqueuses faibles et de solides abrasifs et en suspension.
S’il existe une exigence spéciale de résistance à des produits chimiques nuisibles, cela doit faire l’objet d’un
accord entre le fournisseur et l’acheteur.
© ISO 2007 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3994:2007(F)
Tuyaux en plastiques — Tuyaux thermoplastiques
à renforcement thermoplastique en spirale pour aspiration
et refoulement de matières aqueuses — Spécifications
AVERTISSEMENT — Il convient que l’utilisateur de la présente Norme internationale connaisse
bien les pratiques courantes de laboratoire. La présente norme n’a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur d’établir
des pratiques appropriées en matière d’hygiène et de sécurité et de s’assurer de la conformité à la
réglementation nationale en vigueur.
1 Domaine d’application
La présente Norme internationale spécifie les exigences pour trois types de tuyaux thermoplastiques à
renforcement thermoplastique en spirale pour aspiration et refoulement d’eau, de solutions chimiques aqueuses
faibles et de solides abrasifs et en suspension, pour une utilisation dans une plage de températures allant de
-10 °C à +55 °C.
Les trois types de tuyaux sont prévus pour des applications légères, moyennes et lourdes.
Les types de tuyaux couverts par la présente Norme internationale ne sont pas prévus pour une utilisation avec
des matériaux inflammables et combustibles, ni avec des solvants aromatiques.
NOTE Des tuyaux de construction similaire pour aspiration et refoulement dans la lutte contre l’incendie sont spécifiés
dans l’ISO 14557, Tuyaux de lutte contre l’incendie — Tuyaux d’aspiration et flexibles en caoutchouc et en plastique.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 176:2005, Matières plastiques — Détermination des pertes en plastifiants — Méthode au charbon actif
ISO 1307, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs minimaux et
maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 1746, Tuyaux et tubes en caoutchouc ou en plastique — Essais de courbure
ISO 4672, Tuyaux en caoutchouc et en plastique — Essais de souplesse à température inférieure à l’ambiante
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 8331, Tuyaux et flexibles en caoutchouc et en plastique — Lignes directrices pour la sélection, le stockage,
l’utilisation et la maintenance
ISO 11758:1995, Tuyaux en caoutchouc et en plastique — Exposition à la lampe à arc au xénon — Détermination
du changement de coloration et d’aspect
© ISO 2007 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 3994:2007(F)
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8330 s’appliquent.
4 Classification
Trois types de tuyaux sont spécifiés, en fonction de la pression maximale de service et de la pression
d’aspiration (voir les Tableaux 4 et 5).
— type 1: service léger;
— type 2: service normal;
— type 3: service lourd.
Tous les types sont conçus pour fonctionner dans la plage de températures ambiantes allant de -10 °C à +55 °C.
5 Matériaux et construction
Les tuyaux doivent être aussi uniformes que commercialement réalisable au niveau de la couleur et des autres
caractéristiques physiques. Ils doivent être constitués d’un matériau thermoplastique souple, soutenu dans
le matériau par une hélice en matériau thermoplastique de structure moléculaire similaire. Les composants
flexibles et de renforcement de la paroi doivent être fusionnés ensemble et être exempts de craquelures
visibles, de porosité, d’inclusions étrangères ou d’autres défauts susceptibles de causer une défaillance des
tuyaux en service.
6 Dimensions et tolérances
6.1 Alésages nominaux, diamètres intérieurs et tolérances
Les diamètres intérieurs et les tolérances des tuyaux de différents alésages nominaux doivent satisfaire aux
exigences données dans le Tableau 1.
6.2 Tolérances sur la longueur
Les tolérances sur les longueurs découpées doivent être conformes à l’ISO 1307.
2 © ISO 2007 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 3994:2007(F)
Tableau 1 — Alésages nominaux, diamètres intérieurs et tolérances
Alésage Diamètre Tolérances pour Tolérances pour
nominal intérieur types 1 et 2 type 3
mm mm mm
12,5 12,5 ± 0,75 —
16 16 ± 0,75 —
19 19 ± 0,75 —
20 20 ± 0,75 —
25 25 ± 1,25 ± 1,25
32 32 ± 1,25 ± 1,25
38 38 ± 1,25 ± 1,50
40 40 ± 1,25 ± 1,50
50 50 ± 1,50 ± 1,50
63 63 ± 1,50 ± 1,50
76 76 ± 1,50 ± 2,00
80 80 ± 1,50 ± 2,00
90 90 ± 2,00 ± 2,00
100 100 ± 2,00 ± 2,00
102 102 ± 2,00 ± 2,00
125 125 ± 2,00 ± 2,00
127 127 ± 2,00 ± 2,00
152 152 ± 2,00 ± 2,00
160 160 ± 2,00 ± 2,00
200 200 — ± 2,00
250 250 — ± 3,00
300 300 — ± 3,00
315 315 — ± 3,00
7 Exigences de performance
7.1 Essais hydrostatiques à 23 °C ± 2 °C
Lorsqu’ils sont soumis aux essais de pression d’épreuve et de pression de rupture spécifiés dans l’ISO 1402,
à 23 °C ± 2 °C, les tuyaux doivent satisfaire aux exigences suivantes:
— à la pression d’épreuve spécifiée dans le Tableau 2 (c’est-à-dire 40 % de la pression minimale de rupture),
les tuyaux ne doivent présenter aucune fuite, craquelure, déformation brusque (indiquant une irrégularité
dans les matériaux ou dans la construction) ou autres signes de défaillance;
— la pression minimale de rupture doit être telle que spéci
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
