ISO 8501-4:2020
(Main)Preparation of steel substrates before application of paints and related products — Visual assessment of surface cleanliness — Part 4: Initial surface conditions, preparation grades and flash rust grades in connection with water jetting
Preparation of steel substrates before application of paints and related products — Visual assessment of surface cleanliness — Part 4: Initial surface conditions, preparation grades and flash rust grades in connection with water jetting
This document specifies a series of preparation grades for steel surfaces after removal/partial removal of water-soluble contaminants, rust, previous paint coatings and other foreign matter by high-pressure water jetting. The various grades are defined by written descriptions together with photographs that are representative examples within the tolerances for each grade as described in words. This document specifies both initial surface conditions and after-cleaning flash rust grades, also defined by written descriptions together with representative photographic examples. This document applies the cleanliness of the surface to its visual appearance. Consideration in addition to visual appearance is given to invisible contaminants and roughness or profile. Physical and chemical methods for testing for soluble salts and other invisible contaminants on the visually clean surface are found in the ISO 8502 series. The roughness or profile characteristics of the surface are found in the ISO 8503 series.
Préparation des subjectiles d'acier avant application de peintures et de produits assimilés — Évaluation visuelle de la propreté d'un subjectile — Partie 4: États de surface initiaux, degrés de préparation et degrés de fleurette de rouille après décapage à l'eau sous haute pression
Le présent document spécifie une série de degrés de préparation des subjectiles d'acier après décapage total ou partiel à l'eau sous haute pression des agents contaminants solubles dans l'eau, de la rouille, des couches de peinture antérieures et d'autres matières étrangères. Les différents degrés font l'objet d'une description écrite accompagnée de clichés photographiques qui constituent des exemples représentatifs dans les limites des tolérances pour chacun des degrés décrits. De plus, ce document spécifie à la fois les états de surface initiaux et les degrés de fleurette de rouille après décapage, également définis par des descriptions écrites accompagnées de clichés photographiques représentatifs. Le présent document fait le lien entre la propreté du subjectile et son aspect visuel. Outre l'aspect visuel, il traite également des contaminants invisibles et de la rugosité de surface. Les méthodes physico-chimiques d'analyse des sels solubles et des autres contaminants invisibles sur un subjectile visiblement propre sont issues de la série ISO 8502. Les caractéristiques de rugosité de surface du subjectile sont elles issues de la série ISO 8503.
General Information
Relations
Buy Standard
Standards Content (Sample)
FINAL
INTERNATIONAL
ISO/FDIS
DRAFT
STANDARD
8501-4
NORME
INTERNATIONALE
ISO/TC 35/SC 12
Secretariat: BSI
Preparation of steel substrates before
Voting begins on:
application of paints and related products —
2020-04-29
Visual assessment of surface cleanliness —
Voting terminates on:
2020-06-24
Part 4:
Initial surface conditions, preparation grades
and flash rust grades in connection with water
jetting
Préparation des subjectiles d'acier avant
application de peintures et de produits assimilés —
Évaluation visuelle de la propreté d'un subjectile —
Partie 4: États de surface initiaux, degrés de
préparation et degrés de fleurette de rouille après
décapage à l'eau sous haute pression
Reference number
ISO/FDIS 8501-4:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8501-4:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation,
no part of this publication may be reproduced or utilized otherwise in any form or by any means,
electronic or mechanical, including photocopying, or posting on the internet or an intranet,
without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
---------------------- Page: 2 ----------------------
ISO/FDIS 8501-4:2020(E)

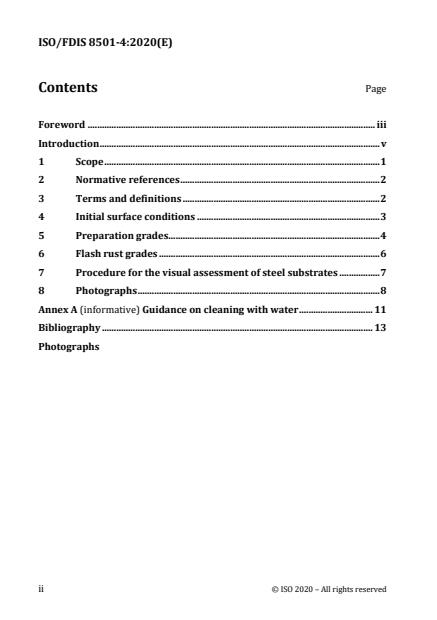

Contents Page
Foreword . iii
Introduction . v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Initial surface conditions . 3
5 Preparation grades. 4
6 Flash rust grades . 6
7 Procedure for the visual assessment of steel substrates . 7
8 Photographs . 8
Annex A (informative) Guidance on cleaning with water . 11
Bibliography . 13
Photographs
ii © ISO 2020 – All rights reserved
---------------------- Page: 3 ----------------------
ISO/FDIS 8501-4:2020(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a
technical committee has been established has the right to be represented on
that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO collaborates
closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its
further maintenance are described in the ISO/IEC Directives, Part 1. In
particular, the different approval criteria needed for the different types of
ISO documents should be noted. This document was drafted in accordance
with the editorial rules of the ISO/IEC Directives, Part 2 (see
www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this
document may be the subject of patent rights. ISO shall not be held
responsible for identifying any or all such patent rights. Details of any patent
rights identified during the development of the document will be in the
Introduction and/or on the ISO list of patent declarations received (see
www.iso.org/patents).
Any trade name used in this document is information given for the
convenience of users and does not constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of
ISO specific terms and expressions related to conformity assessment, as
well as information about ISO's adherence to the World Trade Organization
(WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
© ISO 2020 – All rights reserved iii
---------------------- Page: 4 ----------------------
ISO/FDIS 8501-4:2020(E)
This document was prepared by Technical Committee ISO/TC 35, Paints and
varnishes, Subcommittee SC 12, Preparation of steel substrates before
application of paints and related products, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 139,
Paints and varnishes, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 8501-4:2006),
which has been technically revised.
The main changes compared to the previous edition are as follows:
— the definitions of preparation grades have been clarified;
— the definition of Wa3 has been added;
— descriptive notes have been added to Table 2;
— photos showing Wa3 have been added;
— photos for grade C steel have been replaced;
— photos for zinc silicate primer have been replaced.
A list of all parts in the ISO 8501 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s
national standards body. A complete listing of these bodies can be found at
www.iso.org/members.html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 5 ----------------------
ISO/FDIS 8501-4:2020(E)
Introduction
The performance of protective coatings of paint and related products applied
to steel is significantly affected by the state of the steel surface immediately
prior to painting. The principal factors that are known to influence this
performance are
a) the presence of rust, mill scale and previous coatings,
b) the presence of surface contaminants, including salts, dust, oils and
greases, and
c) the surface roughness.
ISO 8501, ISO 8502 and ISO 8503 have been prepared to provide methods of
assessing these factors, while ISO 4628-3 provides guidance on evaluating the
degradation of paint coatings by assessing the degree of rusting.
ISO 8501, ISO 8502 and ISO 8503 do not contain provisions on the protective
systems to be applied to the steel surface. Neither do they contain provisions
on the preparation grades for specific situations even though surface quality
can have a direct influence on the choice of protective coating to be applied
and on its performance. Such provisions are found in other documents such as
national standards and codes of practice. It will be necessary for the users of
ISO 8501, ISO 8502 and ISO 8503 to ensure that the surface qualities specified
are
— compatible and appropriate both for the environmental conditions to
which the steel will be exposed and for the protective coating system to
be used;
— compatible with any previous coatings remaining after cleaning;
— within the capability of the cleaning procedure specified.
© ISO 2020 – All rights reserved v
---------------------- Page: 6 ----------------------
ISO/FDIS 8501-4:2020(E)
ISO 8501, ISO 8502 and ISO 8503 deal with aspects of preparation of steel
substrates before application of paints and related products.
— The ISO 8501 series is on the visual assessment of surface cleanliness;
— The ISO 8502 series concerns tests for the assessment of surface
cleanliness;
— The ISO 8503 series deals with surface roughness characteristics of blast-
cleaned steel substrates.
For coatings likely to be exposed to severe environments, such as water
immersion and continuous condensation conditions, the assessment of visual
cleanliness is supplemented with the physical and chemical methods of the
ISO 8502 series and the roughness characteristics of the ISO 8503 series.
This document identifies
— five initial surface conditions, three of them applicable to degraded paint
coatings and two of them to damaged pre-fabrication (shop) primer
coatings,
— four preparation grades for each initial surface condition, after partial or
full removal of previous paint coatings by high-pressure water jetting,
and
— three flash rust grades after pre-treatment by high-pressure water
jetting.
This document is intended to be a tool for the visual assessment of initial
surface conditions, preparation grades and flash rust grades in connection
with high-pressure water jetting. It includes 28 representative photographic
examples.
Photographs for deteriorated coatings DC A and DC B and deteriorated primer
DP I are reproduced by permission of Hempel, Copenhagen, 150 Lundtoftevej,
2800 Lyngby, Denmark.
vi © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/FDIS 8501-4:2020(E)
Photographs for deteriorated coating DC C and deteriorated primer DP Z are
th
reproduced by permission of Lydia Frenzel, Advisory Council, 620 SE 168
Ave. # 103, Vancouver, WA 98684 USA.
Photographs for flash rust FR L, FR M and FR H are reproduced by permission
of International Paint Ltd., Akzo Nobel, Stoneygate lane, Felling Gateshead,
Tyne & Wear, UK.
© ISO 2020 – All rights reserved vii
---------------------- Page: 8 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 8501-4:2020(E)
Preparation of steel substrates before application
of paints and related products — Visual assessment
of surface cleanliness —
Part 4:
Initial surface conditions, preparation grades and
flash rust grades in connection with water jetting
WARNING — The reference photographs represented in this document
can be neither viewed on screen nor printed as true representations. It
is important that only the photographs contained in officially printed
versions of this document, purchased from ISO or from ISO member
bodies or their distributors, are used when carrying out assessments.
1 Scope
This document specifies a series of preparation grades for steel surfaces after
removal/partial removal of water-soluble contaminants, rust, previous paint
coatings and other foreign matter by high-pressure water jetting. The various
grades are defined by written descriptions together with photographs that are
representative examples within the tolerances for each grade as described in
words.
This document specifies both initial surface conditions and after-cleaning
flash rust grades, also defined by written descriptions together with
representative photographic examples.
This document applies the cleanliness of the surface to its visual appearance.
© ISO 2020 – All rights reserved 1
---------------------- Page: 9 ----------------------
ISO/FDIS 8501-4:2020(E)
Consideration in addition to visual appearance is given to invisible
contaminants and roughness or profile. Physical and chemical methods for
testing for soluble salts and other invisible contaminants on the visually clean
surface are found in the ISO 8502 series. The roughness or profile
characteristics of the surface are found in the ISO 8503 series.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at
the following addresses:
— ISO Online browsing platform: available at https://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
3.1
water jetting
cleaning a substrate by directing a high-speed jet of water onto its surface
Note 1 to entry: Synonyms in use by different industry sectors include: hydrojetting,
aquajetting, water blast-cleaning (deprecated), hydroblasting (deprecated),
aquablasting (deprecated).
3.1.1
high-pressure water jetting
water jetting (3.1) that involves the use of water pressurized to above 70 MPa
Note 1 to entry: Water jetting using higher pressures might remove loose mill scale
from a steel surface, but it does not impart a surface profile to the substrate. For
further information, see Annex A.
2 © ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/FDIS 8501-4:2020(E)
3.2
initial surface condition
visual appearance of a coated steel surface which has been degraded or
damaged by rusting, blistering or flaking
3.3
preparation grade
visual appearance of a steel surface after contaminants on the surface have
been removed by a preparation method
3.4
flash rust
rapid rusting of waterjet or water-abrasive blasting as the substrate is drying
Note 1 to entry: This definition is more limitative than the one given in ISO 4618:2014,
2.119.
3.5
flash rust grade
visual appearance of a steel surface with respect to flash rust (3.5) after the
surface has been subjected to water jetting (3.1)
3.6
foreign matter
undesirable material
Note 1 to entry: Other than paint residues, examples include salt, grime, dirt, mill scale,
oil, grease and marine growth, e.g. algae.
4 Initial surface conditions
Five initial surface conditions are defined.
Three initial surface conditions, designated DC A, DC B and DC C, are specified
for steel surfaces that have degraded since being blast-cleaned and, in the case
of DC A and DC B, painted with a protective paint system.
© ISO 2020 – All rights reserved 3
---------------------- Page: 11 ----------------------
ISO/FDIS 8501-4:2020(E)
NOTE Surface condition DC C is intended for use both in situations when a
protective paint system has been applied previously and in situations when no
protective paint system has been applied.
Two initial surface conditions, designated DP I and DP Z, are specified for steel
surfaces that have degraded since being blast-cleaned and painted with an
iron oxide prefabrication primer (DP I) or a zinc silicate primer (DP Z) alone.
The initial surface conditions are defined by written descriptions given in
Table 1 together with the representative photographic examples appended to
this document.
Table 1 — Descriptions of initial surface conditions
A surface where the paint coating system has degraded to an extent
DC A
similar to that illustrated by ISO 4628-3, grade Ri3.
A surface where the paint coating system has degraded to an extent
DC B
similar to that illustrated by ISO 4628-3, grade Ri4.
A surface where the paint coating system has degraded similar to
that illustrated by ISO 4628-3, grade Ri5,
DC C
Or where the surface is completely degraded as illustrated by
ISO 8501-1, rust grade C.
An iron oxide epoxy prefabrication (shop) primer surface t
...
PROJET
NORME
ISO/FDIS
FINAL
INTERNATIONALE
8501-4
NORME
INTERNATIONALE
ISO/TC 35/SC 12
Secrétariat: BSI
Préparation des subjectiles d'acier avant
Début de vote:
application de peintures et de produits
2020-04-22
assimilés — Évaluation visuelle de la propreté
Vote clos le:
d'un subjectile —
2020-06-17
Partie 4:
États de surface initiaux, degrés de
préparation et degrés de fleurette de rouille
après décapage à l'eau sous haute pression
Preparation of steel substrates before application
of paints and related products — Visual assessment
of surface cleanliness —
Part 4: Initial surface conditions, preparation
grades and flash rust grades in connection with
water jetting
Numéro de référence
ISO/FDIS 8501-4:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8501-4:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en
œuvre, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme
que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, ou la
diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation
peut être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du
demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
---------------------- Page: 2 ----------------------
ISO/FDIS 8501-4:2020(F)

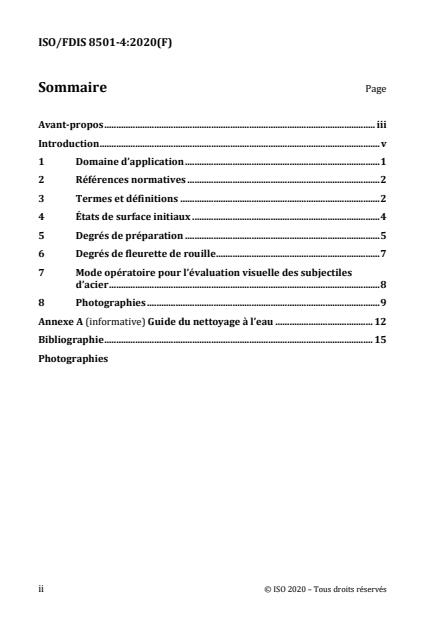

Sommaire Page
Avant-propos . iii
Introduction . v
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 États de surface initiaux . 4
5 Degrés de préparation . 5
6 Degrés de fleurette de rouille . 7
7 Mode opératoire pour l’évaluation visuelle des subjectiles
d’acier . 8
8 Photographies . 9
Annexe A (informative) Guide du nettoyage à l’eau . 12
Bibliographie . 15
Photographies
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO/FDIS 8501-4:2020(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a
le droit de faire partie du comité technique créé à cet effet. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec
l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées
à sa mise à jour sont décrites dans les Directives ISO/IEC, Partie 1. Il convient,
en particulier de prendre note des différents critères d'approbation requis
pour les différents types de documents ISO. Le présent document a été rédigé
conformément aux règles de rédaction données dans les Directives ISO/IEC,
Partie 2 (voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent
document peuvent faire l'objet de droits de propriété intellectuelle ou de
droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres
droits analogues identifiés lors de l'élaboration du document sont indiqués
dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent
document sont données pour information, par souci de commodité, à
l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des
termes et expressions spécifiques de l'ISO liés à l'évaluation de la conformité,
ou pour toute information au sujet de l'adhésion de l'ISO aux principes de
l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir: www.iso.org/iso/fr/avant-propos.
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 4 ----------------------
ISO/FDIS 8501-4:2020(F)
Le présent document a été élaboré par le comité technique ISO/TC 35,
Peintures et vernis, sous-comité SC 12, Préparation de subjectiles d'acier
avant application de peintures et de produits assimilés, en collaboration avec
le comité technique CEN/TC 139, Peintures et vernis, du Comité européen de
normalisation (CEN) conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 8501-
4:2006), qui a fait l’objet d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les
suivantes:
— clarification des définitions des degrés de préparation;
— ajout de la définition de Wa3;
— ajout de notes descriptives au Tableau 2;
— ajout de photos de Wa3;
— remplacement des photos pour l’acier grade C;
— remplacement de photos de la couche primaire en silicate de zinc.
Une liste de toutes les parties de la série ISO 8501 se trouve sur le site web de
l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute
question concernant le présent document à l’organisme national de
normalisation de son pays. Une liste exhaustive desdits organismes se trouve
à l’adresse www.iso.org/fr/members.html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/FDIS 8501-4:2020(F)
Introduction
L’efficacité des peintures et produits assimilés appliqués comme revêtements
de protection sur de l’acier dépend beaucoup de l’état du subjectile juste avant
l’application de la peinture. Les principaux facteurs connus affectant cette
efficacité sont
a) la présence de rouille, de calamine et de revêtements antérieurs,
b) la présence d’agents contaminants tels que sels, poussières, huiles,
graisses, et
c) la rugosité de surface.
ISO 8501, ISO 8502 et ISO 8503 ont été élaborées afin de fournir des
méthodes pour évaluer ces facteurs, tandis que l’ISO 4628-3 fournit, entre
autres, des indications pour évaluer la dégradation des revêtements de
peinture par évaluation des degrés de rouille.
L’ISO 8501, l’ISO 8502 et l’ISO 8503 n’énoncent aucune disposition sur les
systèmes de revêtement de protection à appliquer sur le subjectile d’acier.
Elles n’énoncent pas non plus de dispositions quant aux degrés de préparation
du subjectile dans des cas particuliers, même si la qualité de surface peut
avoir une influence directe sur le choix du revêtement protecteur à appliquer
et sur son efficacité. On trouvera de telles dispositions dans d’autres
documents tels que les normes nationales ou les codes de bonne pratique. Il
est indispensable pour les utilisateurs de l’ISO 8501, l’ISO 8502 et l’ISO 8503
de veiller que les qualités de surface spécifiées soient:
— compatibles et adaptées tant à l’environnement auquel le subjectile sera
exposé qu’aux systèmes de revêtement de protection à utiliser;
— compatibles avec tout revêtement de protection antérieur subsistant
après nettoyage;
— dans les limites des possibilités du mode de nettoyage spécifié.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 6 ----------------------
ISO/FDIS 8501-4:2020(F)
L’ISO 8501, l’ISO 8502 et l’ISO 8503 traitent de différents aspects de la
préparation des subjectiles d’acier avant application de peintures et de
produits assimilés.
— La série ISO 8501 porte sur l'évaluation visuelle de la propreté d’un
subjectile;
— La série ISO 8502 concerne les essais pour l’évaluation de la propreté
d’une surface;
— La série ISO 8503 traite des caractéristiques de rugosité des subjectiles
d’acier décapés.
Pour les revêtements susceptibles d’être exposés à des environnements
difficiles, comme une immersion dans l’eau ou une condensation permanente,
l’évaluation visuelle de la propreté doit s’accompagner des évaluations
physico-chimiques de la série ISO 8502 et de la détermination des
caractéristiques de rugosité de la série ISO 8503.
Le présent document identifie
— cinq états de surface initiaux, trois d’entre eux applicables aux
revêtements de peinture dégradés et deux applicables aux couches
primaires de préfabrication endommagées (atelier),
— quatre degrés de préparation pour chaque état de surface initial, après
élimination partielle ou totale des revêtements antérieurs par décapage
à l’eau sous haute pression, et
— trois degrés de fleurette de rouille après décapage à l’eau sous haute
pression.
Le présent document est conçu comme un outil pour l’évaluation visuelle des
états de surface initiaux, des degrés de préparation et des degrés de fleurette
de rouille liés au décapage à l’eau sous haute pression. Il comporte
28 photographies représentatives.
vi © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/FDIS 8501-4:2020(F)
Les photographies des revêtements détériorés DC A et DC B et de la couche
primaire détériorée DP I sont reproduites avec l’autorisation d’Hempel,
Copenhague, 150 Lundtoftevej, 2800 Lyngby, Danemark.
Les photographies du revêtement détérioré DC C et de la couche primaire
détériorée DP Z sont reproduites avec la permission de Lydia Frenzel,
th
Advisory Council, 620 SE 168 Ave. # 103, Vancouver, WA 98684 USA.
Les photographies de fleurette de rouille FR L, FR M et FR H sont reproduites
avec l’autorisation d’International Paint Ltd., Akzo Nobel, Stoneygate lane,
Felling Gateshead, Tyne & Wear, UK.
© ISO 2020 – Tous droits réservés vii
---------------------- Page: 8 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 8501-4:2020(F)
Préparation des subjectiles d'acier avant application
de peintures et de produits assimilés — Évaluation
visuelle de la propreté d'un subjectile —
Partie 4:
États de surface initiaux, degrés de préparation et
degrés de fleurette de rouille après décapage à l'eau
sous haute pression
AVERTISSEMENT — Les clichés photographiques de référence figurant
dans ce document ne peuvent être considérés comme des
représentations fidèles lorsqu'ils sont affichés sur un écran ou imprimés.
Il est essentiel que seuls les clichés figurant dans des impressions
officielles du présent document, achetées auprès de l'ISO ou des comités
membres de l'ISO ou de leurs distributeurs, soient utilisés lors des
évaluations.
1 Domaine d’application
Le présent document spécifie une série de degrés de préparation des
subjectiles d’acier après décapage total ou partiel à l’eau sous haute pression
des agents contaminants solubles dans l’eau, de la rouille, des couches de
peinture antérieures et d’autres matières étrangères. Les différents degrés
font l’objet d’une description écrite accompagnée de clichés photographiques
qui constituent des exemples représentatifs dans les limites des tolérances
pour chacun des degrés décrits.
De plus, ce document spécifie à la fois les états de surface initiaux et les degrés
de fleurette de rouille après décapage, également définis par des descriptions
écrites accompagnées de clichés photographiques représentatifs.
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 9 ----------------------
ISO/FDIS 8501-4:2020(F)
Le présent document fait le lien entre la propreté du subjectile et son aspect
visuel.
Outre l’aspect visuel, il traite également des contaminants invisibles et de la
rugosité de surface. Les méthodes physico-chimiques d’analyse des sels
solubles et des autres contaminants invisibles sur un subjectile visiblement
propre sont issues de la série ISO 8502. Les caractéristiques de rugosité de
surface du subjectile sont elles issues de la série ISO 8503.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées
à être utilisées en normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse
https://www.iso.org/obp
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
3.1
décapage à l’eau sous pression
nettoyage d’un subjectile d’acier par application d’un jet d’eau à haute vitesse
sur la surface
Note 1 à l’article: Selon les secteurs industriels, des synonymes tels qu’hydronettoyage,
hydrodécapage, décapage par jet d’eau ou décapage hydraulique sont couramment
employés.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/FDIS 8501-4:2020(F)
3.1.1
décapage à l’eau sous haute pression
décapage à l’eau (3.1) mettant en œuvre une eau à une pression supérieure à
70 MPa
Note 1 à l’article: Un décapage à l’eau sous une pression plus élevée peut éliminer la
calamine non adhérente d’une surface en acier mais il ne peut pas conférer un profil de
surface au subjectile. Pour plus de détails, consulter l’Annexe A.
3.2
état de surface initial
aspect visuel d’une surface en acier revêtue de peinture qui a subi des
dégradations ou a été endommagée par la rouille, le cloquage ou l’écaillage
3.3
degré de préparation
aspect visuel d’une surface en acier après élimination des contaminants sur la
surface au moyen de la méthode de préparation
3.4
fleurette de rouille
enrouillement rapide lors du décapage à l’eau sous pression ou du décapage
par hydro-sablage au cours du séchage du subjectile
Note 1 à l’article: Cette définition est plus restrictive que celle donnée dans
l’ISO 4618:2014, 2.119.
3.5
degré de fleurette de rouille
aspect visuel d’une surface en acier au regard de la fleurette de rouille (3.5)
apparue après traitement de la surface par décapage à l’eau sous pression (3.1)
3.6
matière étrangère
matériau indésirable
Note 1 à l’article: Les sels, les saletés, la poussière, la calamine, l’huile, les graisses, les
salissures marines, telles les incrustations par des algues, sont des exemples de
matières étrangères autres que les résidus de peinture.
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 11 ----------------------
ISO/FDIS 8501-4:2020(F)
4 États de surface initiaux
Cinq états de surface initiaux sont définis.
Trois états de surface initiaux, désignés par les lettres DC A, DC B et DC C, sont
spécifiés pour les subjectiles en acier qui ont subi des dégradations après
avoir été antérieurement décapés au jet d’abrasifs et, dans le cas de DC A et
DC B, peints avec un système de peinture de protection.
NOTE L’état de surface DC C est prévu tant pour le cas où un système de peinture
de protection a été appliqué antérieurement que pour le cas où aucun système de
peinture de protection n’a été appliqué.
Deux états de surface initiaux, désignés par les lettres DP I et DP Z, sont
spécifiés pour les surfaces en acier qui ont subi des dégradations après avoir
été décapées au jet d’abrasifs et peintes avec respectivement une couche
primaire de préfabrication à l’oxyde de fer (DP I) ou une couche primaire en
silicate de zinc (DP Z).
Les états de surface initiaux sont définis par les descriptions écrites données
dans le Tableau 1 et par les photographies représentatives donnés à la fin du
présent document.
4 © ISO 2020 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO/FDIS 8501-4:2020(F)
Tableau 1 — Descriptions des états de surface initiaux
Surface dont le système de peinture a subi des dégradations similaires
DC A
à celles décrites dans l’ISO 4628-3, degré Ri3.
Surface dont le système de peinture a subi des dégradations similaires
DC B
à celles décrites dans l’ISO 4628-3, degré Ri4.
Surface dont le système de peinture a subi des dégradations similaires
à celles décrites dans l’ISO 4628-3, degré Ri5,
DC C
ou qui est intégralement dégradée, comme le degré d’enrouillement C
de l’ISO 8501-1.
Surface re
...
