TECHNICAL ISO/TR
REPORT 16730-5
First edition
2013-12-15
Fire safety engineering — Assessment,
verification and validation of
calculation methods —
Part 5:
Example of an Egress model
Ingénierie de la sécurité incendie — Évaluation, vérification et
validation des méthodes de calcul —
Partie 5: Exemple d’un modèle d’évacuation
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
Disclaimer .v
1 Scope . 1
2 Normative references . 1
3 General information on the evacuation model considered . 1
4 Methodology used in this part of ISO 16730 . 2
Annex A (informative) Description of the calculation method . 3
Annex B (informative) Complete description of the assessment (verification and validation) of the
calculation method . 9
Annex C (informative) Worked example (modelling contra flows during building evacuations) .10
Annex D (informative) User’s manual .19
Bibliography .43

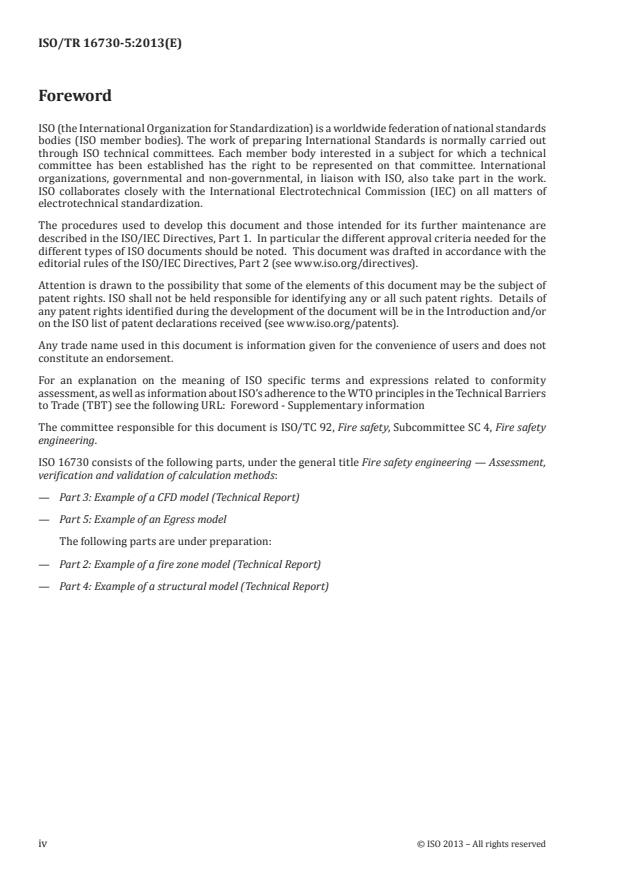

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 92, Fire safety, Subcommittee SC 4, Fire safety
engineering.
ISO 16730 consists of the following parts, under the general title Fire safety engineering — Assessment,
verification and validation of calculation methods:
— Part 3: Example of a CFD model (Technical Report)
— Part 5: Example of an Egress model
The following parts are under preparation:
— Part 2: Example of a fire zone model (Technical Report)
— Part 4: Example of a structural model (Technical Report)
iv © ISO 2013 – All rights reserved
Disclaimer
Certain commercial entities, equipment, products, or materials are identified in this part of ISO 16730 in
order to describe a procedure or concept adequately or to trace the history of the procedures and practices
used. Such identification is not intended to imply recommendation, endorsement, or implication that the
entities, products, materials, or equipment are necessarily the best available for the purpose. Nor does
such identification imply a finding of fault or negligence by the International Standards Organization.
For the particular case of the example application of ISO 16730-1 described in this part of ISO 16730,
ISO takes no responsibility for the correctness of the code used or the validity of the verification or
the validation statements for this example. By publishing the example, ISO does not endorse the use
of the software or the model assumptions described therein, and state that there are other calculation
methods available.
TECHNICAL REPORT ISO/TR 16730-5:2013(E)
Fire safety engineering — Assessment, verification and
validation of calculation methods —
Part 5:
Example of an Egress model
1 Scope
ISO 16730-1 describes what the contents of a technical documentation and of a user’s manual should be
for an assessment, if the application of a calculation method as engineering tool to predict real-world
scenarios leads to validate results. The purpose of this part of ISO 16730 is to show how ISO 16730-1
is applied to a calculation method, for a specific example. It demonstrates how technical and users’
aspects of the method are properly described in order to enable the assessment of the method in view
of verification and validation.
The example in this part of ISO 16730 describes the application of procedures given in ISO 16730-1 for
an evacuation model (EXIT89).
The main objective of the specific model treated in this part of ISO 16730 is the simulation of the
evacuation of a high-rise building with a large occupant population.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 16730-1, Fire safety engineering — Assessment, verification and validation of calculation methods —
Part 1: General
3 General information on the evacuation model considered
The name given to the evacuation model considered in this document is “EXIT89”. EXIT89 is a computer
model developed to simulate the evacuation of a high-rise building with a large occupant population.
Some of the features of the model include
— the presence of disabled occupants throughout a structure,
— random delay times among occupants to simulate the spread of start times that will occur in large
groups of people,
— the choice of using shortest paths or directed routes for evacuation so that the user can demonstrate
the impact of a trained staff streamlining evacuation vs. the crowded use of familiar paths by an
untrained, unassisted population,
— counterflows, either to simulate the impact of the operations of the fire service or to handle merging
flows or the presence of obstructions in the travel path,
— a choice of options affecting travel speed, and
— occupant travel up or down stairs.
4 Methodology used in this part of ISO 16730
For the calculation method considered, checks based on ISO 16730-1 and as outlined in this part of
ISO 16730 are applied. This part of ISO 16730 lists in Annexes A and B the important issues to be checked
in a left-hand column of a two-column table. The issues addressed are then described in detail and it is
shown how these were dealt with during the development of the calculation method in the right hand
column of the Annexes A and B cited above, where Annex A covers the description of the calculation
method and Annex B covers the complete description of the assessment (verification and validation)
of the particular calculation method. Annex C describes a worked example, and Annex D adds a user’s
manual.
2 © ISO 2013 – All rights reserved
Annex A
(informative)
Description of the calculation method
A.1 Purpose
Definition of problem solved or function — it handles large, complex buildings;
performed
— it tracks large occupant populations over time;
— combined with a smoke model, it can predict effects of fire
spread on evacuation.
The evacuation model was designed
— to be able to handle a large occupant population,
— to be able to recalculate exit paths after rooms or nodes
become blocked by smoke,
— to track individuals as they move through the building by
recording each occupant’s location at set time intervals during
the fire, and
— to vary travel speeds as a function of the changing crowd-
edness of spaces during the evacuation, i.e. queuing effects.
Other features allow the modelling of travel both up and down
stairs, as well as the effect of counterflows.
(Qualitative) description of results of — Output includes
the calculation method
— total evacuation time,
— floor clearing times,
— stairwell clearing times,
— exit usage, and
— details on location of each individual over time.
Justification statements and feasibility At the time the evacuation model was first written, evacuation
studies models tended to treat building occupants like fluid in a pipe-
line, with no behaviours such as delays in responding to alarms,
etc. These hydraulic-style models were useful in calculating
optimal evacuation times but would consistently calculate
times that were short and unrealistic. The only model that
treated occupants as individuals (EXITT) was based on a family
group in a home setting. There was a need to develop an evacu-
ation model that would fit into the framework of HAZARD I, but
allow its application to be extended beyond dwellings, to more
complex structures like high-rise buildings. The evacuation
model developed here is capable of tracking a large population
of individuals as they followed exit routes through large and
complex structures. The evacuation model uses a shortest route
algorithm to move individuals, calculates travel speeds based
on densities at building nodes (or spaces), and used the decision
and tenability rules of EXITT concerning reaction to smoke.
Over time, new features shown to affect evacuation time, such
as counterflows, were added to the model. Delay times for indi-
viduals or occupant groups can be selected from uniform or log
normal distributions.
A.2 Theory
Underlying conceptual model Time to escape is based on distance to exits and walking speed. Walking
(governing phenomena) speed is based on density, as well as occupant characteristics. Predtech-
enskii and Milinskii developed formulae based on observations of occu-
pant movement in smoke-free environments, taking into consideration
age (adult/child), dress (summer/midseason/winter), and encumber-
ances (baggage/knapsack/package/child in arms). In their book, they
printed a table showing the results of calculations for people moving on
horizontal paths, and up or down stairs, at normal speed and at emer-
gency speed. This table was incorporated into the model.
Observations of actual evacuations have shown that delay times tend to
follow a lognormal distribution. Sometimes, circumstances can result in
all occupants in a space delaying evacuation for a similar period of time.
Whether alone or in a group, each individual has his/her own starting
time. Model users can specify their own distribution, setting the mean
and standard deviation for a lognormal distribution, or min/max for a
uniform distribution.
Theoretical basis of — network representation of building;
the phenomena and physical laws
— local perspective;
on which the calculation method is
based — no explicit behavioural considerations (uses delay times);
— walking speeds based on crowd densities;
— option for shortest route calculations or directed paths;
— smoke input from CFAST output can be used to block nodes during
an evacuation.
The evacuation model uses formulae for travel speed that are based on
research conducted in smoke-free environments.
There are no physical laws applied.
4 © ISO 2013 – All rights reserved
A.3 Implementation of theory
Governing formulae Travel speed calculations
Density of a stream of people, D, is:
2 2
D = Nf/wL (m /m )
where
N is the number of people in the stream;
f is the area of horizontal projection of a person;
w is the width of the stream;
L is the length of the stream.
Walking speed on a horizontal path, V, is:
4 3 2
V = 112D − 380D + 434D − 217D + 57 (m/min)
For movement down stairs:
V↓ = Vm↓ (m/min)
where
0,39D↓
m↓ = 0,775 + 0,44e− • sin (5,61D↓ − 0,224)
For movement up stairs:
V↑ = Vm↑ (m/min)
where
3,45D↑
m↑ = 0,785 + 0,09e • sin 15,7D↑ for 0 < D↑ < 0,6;
m↑ = 0,785 – 0,10 sin (7,85D↑ + 1,57) for 0,6 ≤ D↑ ≤ 0,92.
In emergencies, the fear that makes people try to flee danger
raises the speed of movement at the same densities.
Ve = μe • V
where
μe = 1,49 – 0,36D for horizontal paths and through open-
ings;
μe = 1,21 for descending stairs;
μe = 1,26 for ascending stairs.
The maximum possible calculated walking speed under “emer-
gency” conditions is 1,36 m/s and under “normal” conditions is
0,91 m/s. The minimum possible calculated walking speeds are
0,18 m/s and 0,15 m/s, respectively.
Mathematical techniques, procedures, and Delay times are set for each location by the user and then addi-
computational algorithms employed, with tional delay times can be randomly assigned to individuals.
references to them
Delay times can be selected from a uniform or lognormal distri-
bution defined by the user.
Identification of each assumption The travel speed calculations by Predtechenskii and Milinskii
embedded in the logic; limitations on the assume a maximum density of 0,92. They describe this as “veri-
input parameters that are caused by the fied under actual conditions”.
range of applicability of the calculation
The formulae for travel speed were based on observations in
method
smoke-free environments.
Because of the arrays that store information for nodes and stair-
wells, there is a limit of up to 10 stairwells in the building and 89
nodes on each floor (outside of the stairwells).
Currently, the model can handle up to 26 000 occupants in
10 000 nodes over 1 400 time intervals.
The time intervals are set at 5 s.
Delay time implementation assumes that people don’t stop mov-
ing once they’ve begun their evacuation.
Counterflow implementation assumes that the two flows only
shrink the available floor space (there is no other interference in
movement).
Shortest route algorithm does not allow occupants to vary paths
once the routing has been set, until a blockage occurs somewhere
on the floor.
Travel on stairs assumes that people do not leave the stairs and
don’t slow down or rest.
Choice of distributions for delay times is limited to uniform and
lognormal distributions.
Appropriate ranges of delay times can be found in the litera-
ture (for example, Reference [1]). Many of these delay times are
reported from observations at drills, not actual fire emergencies.
6 © ISO 2013 – All rights reserved
Discussion of precision of the results Travel distances are calculated by breaking the floor space in a
obtained by important algorithms, and, in building into defined nodes, and then defining paths from node to
the case of computer models, any depend- node. The size of nodes affects travel paths. Larger nodes result
ence on particular computer capabilities in fewer, longer, but less precise travel paths. Smaller nodes allow
more precise paths, but there is a limit to the number of nodes
that can be defined for each floor.
Movement from node to node is calculated at pre-set time inter-
vals. The size of the time step affects precision of movement. The
default setting is 5 s.
NOTE The model uses a random number generator in Visual
Fortran v6.5. From the online documentation:
“The RANDOM_NUMBER generator uses two separate congru-
ential generators together to produce a period of approximately
10**18, and produces real pseudorandom results with a uniform
distribution in (0,1). It accepts two integer seeds, the first of
which is reduced to the range [1, 2147483562]. The second seed
is reduced to the range [1, 2147483398]. This means that the
[21]
generator effectively uses two 31-bit seeds.”
For more information on the algorithm, see the following:
— Communications of the ACM vol 31 num 6 June 1988, titled:
Efficient and Portable Combined Random Number Generators by
Pierre L’ecuyer.
The model selects delay times from either a uniform or a lognor-
mal distribution. The user determines the min/max for a uniform
distribution or the mean and standard deviation for a lognormal
distribution. There is little data available for observed distribu-
tions, so the user shall decide if the entered distribution is con-
sistent with the observations reported in the literature.
Description of results of the sensitivity The largest body size option is 50 % greater than the small-
analyses est, but the calculated times might not vary that much. Larger
body sizes result in a calculated density for a certain number of
occupants that is larger than would be calculated with the same
number of occupants with a small body size. The larger density
results in slower travel speeds. But, if there are few people pre-
dicted to be in a given space, or if that space is large, the calcu-
lated density might not differ very much for different body sizes.
As a result, then, the calculated travel times is fairly similar.
NOTE 1 The travel times are valid only for smoke-free environ-
ments.
NOTE 2 Luggage carried and goods left on the route can influ-
ence the predictive correctness of computed results in view of
their applicability to real-world evacuations.
A project to evaluate the predictive capabilities of computer
egress models found that the evacuation model provided rea-
sonably accurate predictions of total egress time for office and
apartment buildings 6 to 15 stories in height, can underpredict
the total evacuation time for abuilding if prior knowledge of the
occupant load is not provided, and is sensitive to the number of
occupants, the size option, and calculated travel speed.
A.4 Input
Required input — network description;
— body size (three choices; chosen size applies to all occupants);
— emergency/normal speed;
— path option;
— smoke data, if any;
— counterflows, if any;
— delay (number affected and time distribution);
— presence of disabled people.
Counterflows can be modelled, but the user chooses the affected nodes and
the times they are impacted.
Shortest route algorithm adapted from Reference [16] can be a user choice.
Source of the data required See annex for details.
For computer models: any if smoke spread data is used as input
auxiliary programs or external
data files required
Provide information on the None needed here
source, contents, and use of
data libraries for computer
models
8 © ISO 2013 – All rights reserved
Annex B
(informative)
Complete description of the assessment (verification and
validation) of the calculation method
(Quantitative) results of any efforts to evalu- Much of the testing done during model development to verify
ate the predictive capabilities of the calcula- that the model performs the internal computations correctly
tion method in accordance with Chapter 5 of was not documented. Errors that occur during that process
ISO 16730-1 were corrected. Where necessary and appropriate, compari-
sons between model predictions and available data were
made. One such evaluation is described in this Annex.
Four sample validation exercises
References to reviews, analytical tests, com- Reference[2]
parison tests, experimental validation, and
Reference[3]
code checking already performed. If, in case of
computer models, the validation of the cal- (selected publications)
culation method is based on beta testing, the
Reference[4]
documentation should include a profile of those
involved in the testing (e.g. were they involved Reference[5]
to any degree in the development of the calcula-
tion method or were they naive users; were
they given any extra instruction that would not
be available to the intended users of the final
product, etc.)
The extent to which the calculation method The V&V process for this particular model meets the require-
meets ISO 16730-1 ments of ISO 16730-1.
Comment: ISO 16730-1 provides a good framework for laying
out the features and characteristics of a model; however,
— the process is easier to envision for a formula-based
method and
— model development in a field with scant data makes V/V
process difficult.
A.3 calls for a discussion of the precision of results obtained
by important algorithms. In the case of this evacuation
model, the source work (from Predtechenskii and Milinskii)
doesn’t discuss the precision of their analysis, and since the
model would essentially be compared with observed evacu-
ation times in real fires, little of which is precisely known,
it is not possible to provide a discussion of precision for the
model.
Annex C
(informative)
Worked example (modelling contra flows during building
evacuations)
C.1 Summary
This Annex describes the application of EXIT89, a building evacuation model for complex structures,
to a high-rise office building evacuation, illustrating the use of the newest features of the model (the
ability to model the movement up stairs and to model the presence of contra flows.) In the drill that was
the basis for this model validation exercise, very few of the building occupants evacuated using their
closest exit. Most of them, travelling inside the building, headed directly to the exit that emptied out to
the meeting area (outside one of the upper levels), even if that required them to climb stairs to reach
that level, or ignore closer exits that would require that they climb a hill or use outside stairs to reach
the assembly point. Congestion resulted near that exit almost immediately. When occupants travelling
up stairs to that level met occupants travelling down stairs, they merged in the shared corridor space
leading to the exit door. The new contra flow option and the new option to model movement up stairs
were used to simulate the exit path choices of the building occupants and the effect of the two travel
flows merging. The building was evacuated in 286 s, with most of the occupants out of the building
within 220 s. The model predicted an evacuation time of 185 s, with a very similar distribution of exit
use.
C.2 General
During the evacuation of a large, complex structure with a large number of occupants, it is possible that
some occupants have to travel up, rather than down, flights of stairs to reach exits or safe areas. There
are also several circumstances, including the operations of fire service personnel in stairwells, that can
impede the progress of occupants as they make their way to the outside of the building or another area
of refuge.
C.3 Contra flows
There can be times during an evacuation when the available width of travel for escaping occupants
is reduced by, for example, others travelling in the opposite direction, firefighters, or firefighting
[6][7][8]
equipment in stairwells, or other obstructions that have built up along the path. The contra flow
option allows the user to account for this.
When firefighters arrive at a building, they can enter a doorway that is being used by evacuating
occupants. Firefighters then advance, with hose lines, up stairwells and through corridors, in the
process reducing the path available for evacuees. The model calculates travel velocities based on the
density of occupants at each location. Contra flows have the effect of narrowing the available floor space
for occupants, thereby increasing the density of the crowd in that space and decreasing travel velocity
of occupants there.
The effect of contra flows is handled in a manner similar to the handling of user-specified smoke
blockages. The user can determine, based on predictions of fire department response and incident
scene activities, the time(s) at which locations along escape routes is restricted, as well as the degree to
which the locations are restricted. For example, if fire department operations are expected to restrict
a stairwell by 50 % 8 min after the occupants are first notified of the incident, the user incorporates
this estimate by selecting the affected stairwell nodes and inputting the degree of restriction and time
10 © ISO 2013 – All rights reserved
of occurrence for those nodes. If nodes later open up again, the same method is used for returning the
nodes to their original size.
This method was developed and incorporated into the model so that movement counter to the movement
of the fire service could be predicted. There are other situations where such space restrictions can occur.
One is that clutter can accumulate in the stairways while occupants are evacuating. According to an
evacuee in the World Trade Center incident, in response to a question about obstructions encountered
[9]
during escape, “People scattered personal debris like an army in retreat.” The contra flow option
allows the user to specify the degree to which the stairway is constricted by entering the percentage of
space at the node that remains available for evacuees.
Another situation is the one that can arise when the paths of occupants from one area of a structure
converge on the paths of other occupants. For example, in a building with occupied floors above and
below a grade level exit, occupants evacuating the building can meet on ground level, thus reducing each
other’s access to a clear path of travel. An illustration of such an event is covered in this Annex.
This feature does not address the type of contra flows that occur when some evacuees (as opposed
to firefighters) move against the general travel flow. Although this simplifying assumption results in
a somewhat more efficient evacuation than might occur in real life, the complexity of an evacuation
model increases significantly if an attempt is made to allow any or all occupants to change direction
repeatedly throughout an evacuation. Also, data are not currently available on the amount of travel
space restricted by contra flows, so the example presented later in this Annex uses a mid-range value
of 50 %. Since the user directly controls the value used, a range of percentages deemed appropriate
by the user can be tested. This feature needs evaluation at some stage, but the capability remains an
important contribution to the model’s ability to simulate realistic obstructions that can develop during
an evacuation.
C.4 Travel up stairwells
The original version of the model assumed that occupants were escaping from the upper floors of a high-
rise building to ground level. In reality, many buildings have significant occupant loads below ground
level. Also, in a phased evacuation, only the occupants of the floor of fire origin and the two floors above
and below that floor need to be evacuated. Occupants above the floor of fire origin can be directed to
move to a higher floor so that they are not required to pass the fire floor. The model was revised to allow
movement up stairs. Although it has been observed in actual fires that occupants travel upwards when
they should travel downwards, this is not the behaviour that this added feature seeks to address.
The following simplifying assumptions have been made:
a) either all occupants will travel on horizontal paths or down stairs, or they will all travel on horizontal
paths or up-stairs;
b) for buildings with levels above and below grade, the model will be run twice (once for those above
grade and travelling down and once for those below grade and travelling up. Occupants on the grade
level should be included in both runs, since their travel will impact, and will be impacted by, the
presence of those using the stairs);
c) if the results show that the occupants travelling down will interfere with those travelling up when
they all reach ground level, that is, if the simulations show that the two groups reach common
nodes at the same time, another run should be made using the contra flow feature addressed above,
restricting each group’s travel path at the appropriate points in time.
The description of the building network is handled in essentially the same way, whether the direction
of travel is up or down. If a structure were entirely below grade, Floor 1 would be the highest level, with
the other floors numbered sequentially going down. The user would then indicate in the input for the
simulation that the direction of travel on the stairs is upward. Travel speeds were calculated using the
velocity formulae from Predtechenskii and Milinskii, who provide formulae for travel both up and down
[10]
stairs, as well as under normal and emergency conditions. For this example, the velocities for upward
travel were accessed by the model. When upper floors are being modelled, with travel down stairwells,
Floor 1 is the lowest floor. The upper floors are then numbered sequentially. When the user indicates
that stairway travel is downward, the velocities for downward travel are accessed by the model.
The addition of this feature of the model allows its application to a more complete simulation of a
complex structure. This includes structures that are built entirely below ground, as well as those that
have occupied floors above and below grade level. It also allows the simulation of occupant movement in
a building where staged evacuations are planned, where people located on floors immediately above the
fire are moved higher in the building, while those immediately below the fire move downwards.
C.5 Validation example
The final step in the development of a simulation model is to check its usefulness by comparing its
predictions to actual experience. To test these new features, the predictions of the model were compared
to the results of a complete evacuation of a seven-story office building, where some occupants travelled
up stairways to reach exits.
C.5.1 Design of the experiment
This evacuation exercise was conducted in a seven-story office building in Newcastle-on-Tyne by the
[11]
Tyne and Wear Fire Brigade with the cooperation of building management. It provides an opportunity
to validate the use of the upward travel and contra flow options in the model.
This building was built into the side of a hill, with exits to the outside on the lower five levels. A parking lot
(car park) outside the fifth level above grade was designated as the meeting point in case of evacuation,
and that fact had been stressed to employees in the weeks leading up to the drill. The occupants were
instructed to leave when the fire alarm sounded and assemble in the car park. They were not trained in
the importance of using the nearest exit, and management did not direct them to the nearest exits.
During the drill, fire brigade personnel counted and timed the occupants using different exits and
surveyed the occupants afterwards to find out where they started their evacuation, which exit they
chose and how long they delayed before beginning their evacuation. The fire brigade also simulated a
fire situation by blocking occupants’ access to one of the stairways in the building.
The evacuation was conducted as part of building management’s regular schedule of evacuation tests.
The fire brigade was invited to observe, and took the opportunity to collect data as part of their own
continuing study of emergency evacuations.
C.5.2 Results from the evacuation drill
[11]
According to the report on the evacuation exercise, an interesting and unexpected travel pattern
resulted. During the evacuation, very few of the occupants left the building using their closest exit. Most
of them, travelling inside the building, headed directly to the exit that emptied out to the meeting area,
even if that meant that they had to climb stairs to reach that level or ignore closer exits that would
require that they then climb the hill or use outside stairs to reach the assembly point. This means that
all occupants on that fifth level used the same exit, as did many of the occupants from the level below,
after walking up the stairs to reach that level. Approximately five occupants on the next level below that
also travelled up stairs to reach the meeting point by walking through the building. Congestion resulted
near that exit almost immediately.
The data from this evacuation exercise provided an opportunity to test the two newest features of the
model: travel up stairs and the contra flow option. The use of the first option is fairly obvious. People
who travel down stairs to the exits were modelled using the default travel speeds for movement down
stairs. People who travel up to higher levels to exits were modelled using the new feature. There can be
situations where people travelling down stairs in a building can never encounter people travelling up
to the same level to reach the outside. In this evacuation exercise, however, there was a period of time
when both occupant flows were moving in the same space simultaneously. To handle the effect of these
two travel flows merging, the new contra flow option was used.
12 © ISO 2013 – All rights reserved
Of the 381 participants in the evacuation exercise, 242 responded to a post-drill survey. The survey
questionnaire asked participants how long they delayed before beginning their evacuation. This multiple
choice question provided three options: 0 s to 5 s, 5 s to 30 s, and over 30 s. The floor plans provided to
the author along with the report on the exercise indicated the location of the survey respondents, the
[12]
exits they used, and the delay times they reported.
C.5.3 Modelling effort
The nodes and floors for this building network were numbered from 1 (the lowest level) to 7. There
were exits to the outside on Levels 1 (one exit), 2 (four exits), 3 (one exit), 4 (two exits), and 5 (the exit
closest to the meeting place). The nodes were assigned to occupied spaces and along the pathways via
corridors. (Corridors were subdivided into smaller spaces.) A sample node layout for Level 5 can be found
in Figure C.1. The fire brigade’s report on the evacuation showed the location of survey responders and
[12]
provided estimates of the number of occupants on each level. This information, along with details
of stairway usage and travel patterns on the levels, was used to distribute the simulated occupants on
each level.
The model calculates travel speeds based on the density of occupied spaces. In order to calculate the
density, there are options for “body size” that provide the user with some choice in velocities. The user
also chooses whether “emergency” or “normal” walking speeds will be calculated. (These formulae
come from the Predtechenskii and Milinskii work referenced above). Because this incident was a drill,
for which the occupants had been prepared, the largest body size option and the “Normal” speed option
were chosen. This combination results in the slowest evacuation times in crowded spaces, should result
in the most conservative outcome in terms of evacuation time, and would be expected to match well
with the unhurried behaviour of occupants participating in an anticipated fire drill.
In the survey conducted after the drill was completed, occupants were asked how long they delayed
before beginning to move to the exit. They were given three options: 0 s to 5 s, 5 s to 30 s, or over 30 s. The
locations of the respondents who delayed more than 30 s were indicated in the report. Most occupants
reported delaying no more than 30 s. For the simulation, occupants at locations where respondents
delayed more than 30 s were assigned a 30-s delay. Additional randomly selected delays of 0 s to 30 s
were assigned by the model to all 381 occupants in the simulation.
To illustrate the effect of different options in the model, two evacuation scenarios were run. They were
— the shortest route option, where the model calculates the closest exit to each occupied location, and
— the full simulation using travel up stairs and contra flows, where the travel paths were determined
from the report on the evacuation exercise.
The first scenario provides a baseline for the evacuation time that might be expected if occupants used
[13]
the nearest exit, although it is often not appropriate to assume that that behaviour will occur. The
network was defined as shown on the sample floor plan in Figure C.1 and the shortest route option was
selected.
The second scenario, the simulation using travel up stairs and contra flows, had to be modelled in
three phases, with each phase including two runs. The first phase was run to find the times when the
occupants travelling down stairwells would encounter the occupants travelling up stairwells. The
second phase accounted for the occurrence of contra flows at that point in time, and was run to find the
times when the occupants travelling up and down were no longer sharing the same spaces. The third
phase combined these results, with the contra option in play for the duration of time that the two flows
were in the same spaces.
In the first run of the first phase, the building network included all occupants who moved downwards
and/or horizontally to an exit. In the second run of that phase, only the occupants of Level 5 and those on
Levels 3 and 4 who travelled up to Level 5 were included. Occupants of Level 5, therefore, were included
in both runs because they would have contributed to the crowdedness of occupants travelling up or
down stairs. (In no part of the evacuation exercise was it reported that occupants were simultaneously
travelling up and down the stairs between two levels). The output files from these two runs were then
checked to find the times when occupants travelling upward reached locations occupied by occupants
travelling down or horizontally.
For the second phase, that pair of data sets was run again, this time with the contra flow option coming
into effect at the times predicted when those travelling up stairs would reach spaces in use by those
travelling downwards, and assuming that the space available to the competing flows was reduced to
50 %. Without data to indicate what degree of reduction would be appropriate, 50 % was selected as a
mid-range option. The user can select any number between 0 % and 100 %. The outputs of these two
runs were compared, this time to find the times when the flows ceased to compete.
The process of obtaining these times can be better understood by reviewing the detail on Table C.1.
The two simulations were run the third time with the contra flow option exercised at the affected
locations for the span of time predicted by the first two phases. The results are presented in Table C.2,
which shows the observations reported for the actual evacuation.
C.5.4 Results from the simulation
Table C.2 shows the observations from the evacuation drill in the first two columns. As mentioned earlier,
the majority of occupants used the exit closest to the meeting place (Exit 10), resulting in congestion at
that exit and longer evacuation times than at any other exit.
The next two columns show the evacuation times predicted with the shortest route option selected.
This option simulates the type of result that could be expected if occupants had been trained, and were
then directed, to use the nearest exit. The results show a dramatic redistribution of exit usage, reducing
the usage of Exit 10 and greatly increasing the use of the exits near lower street levels. This result
occurs because of the usage of stairwells in the building that would have brought people down to the
exits at lower levels (Exits 3 and 4). These were the exits that were vastly underutilized during the
evacuation exercise because evacuees would then have had to climb up a hill to reach the meeting point.
The shortest route results reflect the influence that management and training can have on the outcome
of an evacuation, compelling the movement of occupants to nearest exits. As shown by the congestion
that occurred near Exit 10, where most occupants headed without any interference from staff, the
investment in training and staff can be worthwhile in enhancing life safety.
14 © ISO 2013 – All rights reserved
Table C.1 — Steps in modelling the evacuation of the high-rise office building with contra flows
For this example, three sets of runs were required to model the impact of occupant travel up and
down stairs to reach a common exit point. The first step was to determine at what point(s) in time the
occupants travelling upwards would meet the occupants travelling downwards. Then, in a second set
of runs, those times were used as the ons
...
RAPPORT ISO/TR
TECHNIQUE 16730-5
Première édition
2013-12-15
Ingénierie de la sécurité incendie —
Évaluation, vérification et validation
des méthodes de calcul —
Partie 5:
Exemple d’un modèle d’évacuation
Fire safety engineering — Assessment, verification and validation of
calculation methods —
Part 5: Example of an Egress model
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2014
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Avis de non-responsabilité .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Informations générales sur le modèle d’évacuation étudié . 1
4 Méthodologie utilisée dans cette partie de l’ISO 16730 . 2
Annexe A (informative) Description de la méthode de calcul . 3
Annexe B (informative) Description complète de l’évaluation (vérification et validation)
de la méthode de calcul . 9
Annexe C (informative) Exemple pratique (modélisation de flux à contresens lors de l’évacuation
de bâtiments) .10
Annexe D (informative) Manuel d’utilisateur .19
Bibliographie .44

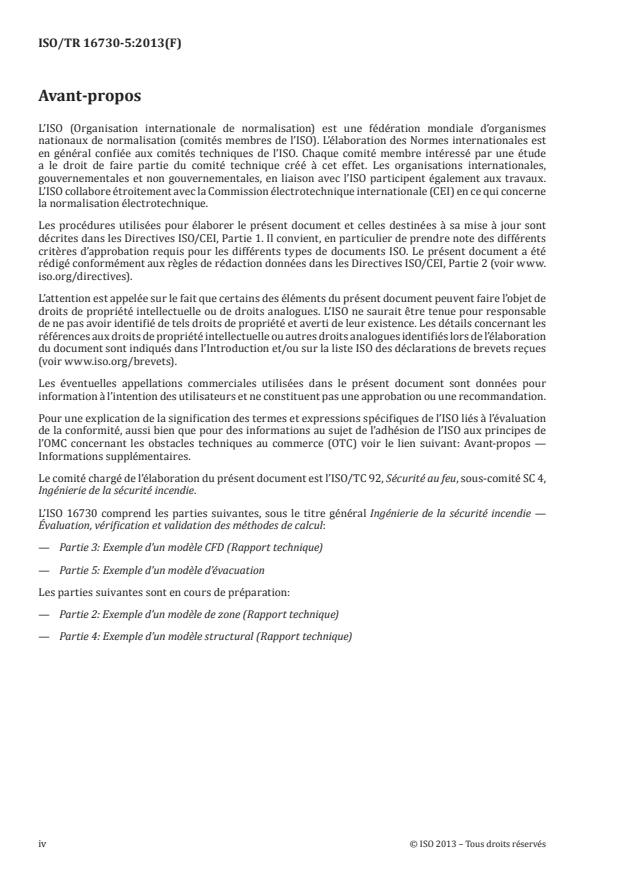

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/brevets).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 92, Sécurité au feu, sous-comité SC 4,
Ingénierie de la sécurité incendie.
L’ISO 16730 comprend les parties suivantes, sous le titre général Ingénierie de la sécurité incendie —
Évaluation, vérification et validation des méthodes de calcul:
— Partie 3: Exemple d’un modèle CFD (Rapport technique)
— Partie 5: Exemple d’un modèle d’évacuation
Les parties suivantes sont en cours de préparation:
— Partie 2: Exemple d’un modèle de zone (Rapport technique)
— Partie 4: Exemple d’un modèle structural (Rapport technique)
iv © ISO 2013 – Tous droits réservés
Avis de non-responsabilité
Certaines entités et certains équipements, produits ou matériaux commerciaux sont identifiés dans
la présente partie de l’ISO 16730 afin de décrire de façon appropriée une procédure ou un concept
ou de retracer l’historique des procédures et pratiques utilisées. Ce type d’identification n’est pas
destiné à sous-entendre une recommandation, une approbation ou une implication que ces entités,
produits, matériaux ou équipements sont nécessairement les meilleurs disponibles aux fins visées.
Cette identification n’implique pas non plus l’existence d’une faute ou d’une négligence de la part de
l’Organisation internationale de normalisation.
Pour le cas particulier de l’exemple d’application de l’ISO 16730-1 décrit dans la présente partie de
l’ISO 16730, l’ISO décline toute responsabilité quant à l’exactitude du code utilisé ou la validité des
énoncés de vérification ou de validation pour cet exemple. La publication de cet exemple ne signifie
pas que l’ISO approuve l’utilisation du logiciel ou des hypothèses du modèle qui y sont décrits, et il est
précisé que d’autres méthodes de calcul existent.
RAPPORT TECHNIQUE ISO/TR 16730-5:2013(F)
Ingénierie de la sécurité incendie — Évaluation,
vérification et validation des méthodes de calcul —
Partie 5:
Exemple d’un modèle d’évacuation
1 Domaine d’application
L’ISO 16730-1 décrit les contenus recommandés pour une documentation technique et un manuel de
l’utilisateur à des fins d’évaluation, si l’application d’une méthode de calcul en tant qu’outil d’ingénierie
pour prédire des scénarios du «monde réel» devait conduire à des résultats validés. L’objectif de la
présente partie de l’ISO 16730 est de montrer la manière dont l’ISO 16730-1 est appliquée à une méthode
de calcul, pour un exemple spécifique. Elle indique la manière dont les aspects techniques et l’utilisation
de la méthode sont décrits de manière appropriée pour permettre l’évaluation de la méthode en vue
d’une vérification et d’une validation.
L’exemple de la présente partie de l’ISO 16730 décrit l’application des procédures spécifiées dans
l’ISO 16730-1 à un modèle d’évacuation (EXIT89).
Le principal objectif du modèle spécifique traité dans la présente partie de l’ISO 16730 est la simulation
de l’évacuation d’un immeuble de grande hauteur densément peuplé.
2 Références normatives
Les documents suivants, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 16730-1, Ingénierie de la sécurité incendie — Évaluation, vérification et validation des méthodes de
calcul — Partie 1: Généralités
3 Informations générales sur le modèle d’évacuation étudié
Le nom donné au modèle d’évacuation étudié dans ce document est «EXIT89». EXIT89 est un modèle
de calcul développé pour simuler l’évacuation d’un immeuble de grande hauteur densément peuplé. Les
caractéristiques du modèle incluent notamment:
— la présence d’occupants handicapés dans une structure,
— les délais aléatoires entre les occupants pour simuler la dispersion des temps de départ qui
apparaîtra dans les vastes groupes de personnes,
— le choix d’utiliser les trajets les plus courts ou des itinéraires d’évacuation dirigés (guidage) de sorte
que l’utilisateur puisse démontrer l’impact d’un personnel entraîné rationalisant l’évacuation par
rapport à l’affluence liée à l’utilisation des trajets habituels par une population non entraînée et non
assistée,
— les flux à contresens destinés à simuler l’impact des opérations du service d’incendie ou les flux
confluents ou la présence d’obstacles sur le trajet,
— une palette d’options affectant la vitesse de déplacement, et
— la montée ou la descente d’escaliers par les occupants.
4 Méthodologie utilisée dans cette partie de l’ISO 16730
Pour la méthode de calcul examinée, les vérifications basées sur l’ISO 16730-1 et celles exposées dans la
présente partie de l’ISO 16730 sont appliquées. Les Annexes A et B de la présente partie de l’ISO 16730
répertorient les points importants à contrôler dans la colonne de gauche des tableaux. Les points
concernés sont ensuite détaillés et la colonne de droite des Annexes A et B décrit leur traitement au
cours du développement de la méthode de calcul, l’Annexe A couvrant la description de la méthode de
calcul et l’Annexe B la description complète de l’évaluation (vérification et validation) de la méthode de
calcul spécifique. L’Annexe C décrit un exemple pratique et l’Annexe D ajoute un manuel d’utilisateur.
2 © ISO 2013 – Tous droits réservés
Annexe A
(informative)
Description de la méthode de calcul
A.1 Objectif
Définition du problème résolu — Ce modèle traite les bâtiments complexes de grande taille.
ou de la fonction exécutée
— Il assure le suivi au fil du temps d’une population constituée d’un grand nombre
d’occupants.
— Combiné à un modèle de fumée, il peut prédire les effets de la propagation du feu sur
l’évacuation.
Le modèle d’évacuation a été conçu:
— pour pouvoir gérer une population constituée d’un grand nombre d’occupants,
— pour pouvoir recalculer des trajets d’évacuation après blocage de pièces ou de nœuds
par les fumées,
— pour suivre les personnes au cours de leurs déplacements dans le bâtiment en enregis-
trant leur position individuelle à des intervalles de temps définis pendant l’incendie, et
— pour faire varier les vitesses de déplacement en fonction de la densité évolutive de
l’occupation des espaces lors de l’évacuation (c’est-à-dire les effets de file d’attente).
D’autres fonctionnalités permettent de modéliser la montée et la descente d’escaliers,
ainsi que l’effet des flux à contresens.
Description (qualitative) des — Les données de sortie comprennent:
résultats de la méthode de
— la durée totale d’évacuation,
calcul
— les durées d’évacuation des étages,
— les durées d’évacuation des cages d’escaliers,
— l’utilisation des sorties, et
— le détail de la position de chaque individu au fil du temps.
Justifications et études de Au moment de l’écriture initiale du modèle d’évacuation, les modèles concurrents avaient
faisabilité tendance à traiter les occupants des bâtiments comme un fluide dans une canalisation,
sans prise en compte du comportement humain tel que les délais de réponse aux alarmes,
etc. Ces modèles de type hydraulique étaient utiles pour calculer les durées d’évacuation
optimales mais les durées calculées étaient généralement courtes et peu réalistes. Le seul
modèle qui traitait les occupants en tant qu’individus (EXITT) était basé sur un groupe
familial au sein d’un foyer. Il était donc nécessaire de développer un modèle d’évacuation
qui s’inscrirait dans le cadre de HAZARD I, mais dont l’application s’étendrait au-delà des
habitations, à des structures plus complexes telles que les immeubles de grande hauteur.
Le modèle d’évacuation développé ici est en mesure de suivre une vaste population
d’individus empruntant des itinéraires d’évacuation à travers de grandes structures
complexes. Ce modèle d’évacuation utilise un algorithme d’itinéraire le plus court pour le
déplacement des individus, calcule les vitesses de déplacement sur la base des densités
aux nœuds (ou dans les espaces) du bâtiment et applique les critères d’EXITT en matière
de décision des occupants et de tenabilité vis-à-vis des fumées. Au fil du temps, de nou-
velles fonctionnalités connues pour avoir un impact sur la durée de l’évacuation, telles
que les flux à contresens, ont été ajoutées au modèle. Des délais(de déclenchement de
l’évacuation) pour des individus ou des groupes d’occupants peuvent être choisis à partir
de distributions uniformes ou log-normales.
A.2 Théorie
Modèle conceptuel sous- La durée d’évacuation est basée sur la distance jusqu’aux sorties et la vitesse de
jacent (phénomènes fonda- marche. La vitesse de marche est elle-même basée sur la densité, ainsi que sur
mentaux) les caractéristiques des occupants. Predtechenskii et Milinskii ont développé
des équations fondées sur des observations de mouvements d’occupants dans
des environnements sans fumée, en tenant compte de l’âge (adulte/enfant),
de la tenue vestimentaire (été/mi-saison/hiver) et des charges encombrantes
(bagages/sac à dos/paquet/enfant dans les bras). Dans leur ouvrage, un tableau
indique les résultats de calculs effectués pour des personnes se déplaçant sur des
trajets horizontaux et dans des escaliers (en montée ou en descente), à vitesse
normale et en situation d’urgence. Ce tableau a été incorporé dans le modèle.
Des observations d’évacuations réelles ont montré que les délais tendent à suivre
une distribution log-normale. Parfois, les circonstances peuvent conduire à ce
que tous les occupants d’un espace retardent le déclenchement de l’évacuation
pendant une période de temps similaire. Qu’il soit seul ou en groupe, chaque indi-
vidu a son propre instant de départ. Les utilisateurs du modèle peuvent spécifier
leur propre distribution, définir la moyenne et l’écart-type pour une distribution
log-normale ou des valeurs minimale/maximale pour une distribution uniforme.
Base théorique des phéno- — Représentation d’un bâtiment sous forme de réseau;
mènes et des lois physiques
— perspective locale;
sur lesquels repose la
méthode de calcul — aucun aspect comportemental explicite (utilisation de délais de déclenche-
ment de l’évacuation);
— vitesses de marche basées sur les densités de foule;
— option de calcul d’itinéraire le plus court ou de trajets dirigés (guidage);
— les données d’entrée sur les fumées issues des données de sortie de CFAST
peuvent servir à bloquer les nœuds pendant une évacuation.
Pour les vitesses de déplacement, le modèle d’évacuation utilise des équations
qui sont basées sur des recherches effectuées dans des environnements sans
fumée.
Aucune loi physique n’est appliquée.
4 © ISO 2013 – Tous droits réservés
A.3 Mise en œuvre de la théorie
Formules fondamentales Calculs de vitesse de déplacement
La densité d’un flux de personnes, D, est:
2 2
D = Nf/wL (m /m )
où
N est le nombre de personnes composant le flux;
f est la surface de la projection horizontale d’une personne;
w est la largeur du flux;
L est la longueur du flux.
La vitesse de marche sur un trajet horizontal, V, est:
4 3 2
V = 112D − 380D + 434D − 217D + 57 (m/min)
Pour la descente d’escaliers:
V↓ = Vm↓ (m/min)
où
0,39D↓
m↓ = 0,775 + 0,44e− • sin (5,61D↓ − 0,224)
Pour la montée d’escaliers:
V↑ = Vm↑ (m/min)
où
3,45D↑
m↑ = 0,785 + 0,09e • sin 15,7D↑ pour 0 < D↑ < 0,6;
m↑ = 0,785 – 0,10 sin (7,85D↑ + 1,57) pour 0,6 ≤ D↑ ≤ 0,92.
Dans les situations d’urgence, la peur qui fait fuir les gens face au dan-
ger augmente la vitesse de déplacement pour les mêmes densités.
Ve = μe • V
où
μe = 1,49 – 0,36D pour les trajets horizontaux et à travers les
ouvertures;
μe = 1,21 pour la descente d’escaliers;
μe = 1,26 pour la montée d’escaliers.
La vitesse maximale de marche calculée est de 1,36 m/s en situation
« d’urgence » et de 0,91 m/s en conditions «normales». Les vitesses
minimales de marche calculées sont respectivement de 0,18 m/s et
0,15 m/s.
Techniques mathématiques, procédures et algo- Les délais sont fixés par l’utilisateur pour chaque position, puis des
rithmes de calcul utilisés, avec leurs références délais supplémentaires peuvent être affectés aléatoirement à des indi-
vidus.
Les délais peuvent être sélectionnés à partir d’une distribution uni-
forme ou log-normale définie par l’utilisateur.
Identification de chaque hypothèse incluse dans Les calculs de vitesse de déplacement de Predtechenskii et Milinskii
la logique; limitations applicables aux paramètres supposent une densité maximale de 0,92. Ils décrivent cette situation
d’entrée dues au domaine d’applicabilité de la comme «vérifiée en conditions réelles».
méthode de calcul
Les équations de vitesse de déplacement ont été basées sur des obser-
vations effectuées dans des environnements sans fumée.
Du fait de l’utilisation de tableaux pour stocker les informations se
rapportant aux nœuds et aux cages d’escaliers, il existe une limite de
10 cages d’escaliers dans le bâtiment et de 89 nœuds à chaque étage (à
l’extérieur des cages d’escalier).
Actuellement, le modèle peut traiter jusqu’à 26 000 occupants dans
10 000 nœuds sur 1 400 intervalles de temps.
Les intervalles de temps sont fixés à 5 s.
La mise en œuvre de délais (de déclenchement de l’évacuation) suppose
que les personnes n’arrêtent pas de se déplacer une fois qu’elles ont
entamé leur évacuation.
La mise en œuvre des flux à contresens suppose que les deux flux
réduisent uniquement l’espace disponible au niveau des étages (il n’y
aucune interférence entre les mouvements).
L’algorithme de calcul de l’itinéraire le plus court ne permet pas aux
occupants de changer de trajet une fois que l’itinéraire a été établi, à
moins qu’un blocage ne survienne à un endroit quelconque de l’étage.
Les déplacements dans les escaliers supposent que les personnes ne
quittent pas les escaliers, ne ralentissent pas ou ne marquent pas une
pause.
Le choix des distributions pour les délais (de déclenchement de l’éva-
cuation) se limite aux distributions uniformes et log-normales.
Des plages appropriées pour le choix de ces délais sont mentionnées
dans la littérature (par exemple, la Référence [1]). Un grand nombre de
ces délais sont issus d’observations effectuées au cours d’exercices, et
non lors de situations d’urgence réelles en cas d’incendie.
6 © ISO 2013 – Tous droits réservés
Discussion sur la précision des résultats obtenus Les distances à parcourir sont calculées en divisant la surface au sol
par des algorithmes importants et, dans le cas d’un bâtiment en nœuds, puis en définissant des cheminements d’un
de modèles informatiques, toute dépendance aux nœud à l’autre. La taille des nœuds affecte les trajets. La sélection de
capacités informatiques données nœuds de plus grande taille se traduit par des trajets moins nombreux,
plus longs mais moins précis. La sélection de nœuds de petite taille
permet des trajets plus précis, mais le nombre de nœuds qui peut être
défini pour chaque étage est limité.
Le passage d’un nœud à un autre est calculé à des intervalles de temps
prédéfinis. La taille du pas de temps affecte la précision du mouvement.
La valeur par défaut est de 5 s.
NOTE Le modèle utilise un générateur de nombres aléatoires dans
Visual Fortran v6.5. Dans la documentation en ligne, on peut lire:
«Le générateur RANDOM_NUMBER utilise conjointement deux
générateurs congruentiels séparés pour produire une période d’environ
10**18, et génère des résultats pseudo-aléatoires réels avec une dis-
tribution uniforme sur (0,1). Il accepte deux valeurs initiales entières
dont la première est ramenée dans la plage [1, 2147483562]. La seconde
valeur initiale est ramenée dans la plage [1, 2147483398]. Cette opé-
ration implique que le générateur utilise effectivement deux valeurs
[21]
initiales à 31 bits.»
Pour plus de détails sur l’algorithme, se reporter au document sui-
vant:
— Communications of the ACM, Volume 31, Numéro 6 de juin 1988,
intitulé: «Efficient and Portable Combined Random Number Generators»
de Pierre L’ecuyer.
Le modèle sélectionne les délais (de déclenchement de l’évacuation) à
partir d’une distribution uniforme ou log-normale. L’utilisateur déter-
mine la valeur minimale/maximale pour une distribution uniforme, ou
la moyenne et l’écart-type pour une distribution log-normale. Du fait du
nombre limité de données sur les distributions observées, l’utilisateur
doit décider si la distribution entrée est cohérente avec les observations
rapportées dans la littérature.
Description des résultats des analyses de sensi- Le choix de l’option de taille corporelle maximale, de 50 % supérieure
bilité à la plus petite taille, ne devrait pas avoir une influence considérable
sur les temps calculés. La densité calculée pour des occupants de forte
taille est supérieure à celle qui serait calculée avec le même nombre
d’occupants de petit gabarit. Une densité supérieure engendre des
vitesses de déplacement inférieures. Cependant, si seules quelques per-
sonnes seront supposées être présentes dans un espace donné, ou si cet
espace est vaste, la densité calculée pourrait ne pas différer considéra-
blement en fonction des différentes tailles corporelles. En conséquence,
les temps de déplacement calculés seront pratiquement similaires.
NOTE 1 Les temps de déplacement sont uniquement valides pour les
environnements sans fumée.
NOTE 2 Le port de bagages et l’abandon de marchandises sur le trajet
peuvent influer sur l’exactitude des résultats calculés au regard de leur
applicabilité aux évacuations du monde réel.
Un projet d’évaluation des capacités prédictives des modèles d’évacua-
tion informatiques a montré que le modèle d’évacuation:
- produisait des prédictions raisonnablement précises de
la durée totale d’évacuation pour les bâtiments à usage de bureaux et
d’appartements, de 6 à 15 étages,
- pouvait sous-estimer la durée totale d’évacuation d’un
bâtiment si son occupation par les personnes n’était pas préalablement
connue, et
- était sensible au nombre d’occupants, à l’option de taille
corporelle choisie et à la vitesse de déplacement calculée.
A.4 Données d’entrée
Données d’entrée requises — description du réseau;
— taille corporelle (trois choix possibles; la taille choisie
s’applique à tous les occupants);
— vitesse en situation d’urgence/normale;
— option de trajet;
— données sur les fumées, le cas échéant;
— flux à contresens, le cas échéant;
— délais (nombre de personnes affectées et distribution
dans le temps);
— présence de personnes handicapées.
Les flux à contresens peuvent être modélisés, mais l’utilisateur
fixe les nœuds affectés et les instants auxquels ils sont impactés.
L’algorithme de l’itinéraire le plus court adapté de la Réfé-
rence [16] peut être choisi par l’utilisateur.
Source des données requises Voir détails en Annexe.
Pour les modèles informatiques: tous les pro- Si des données sur la propagation des fumées sont utilisées
grammes auxiliaires ou fichiers de données comme données d’entrée
externes requis
Fournir des informations sur la source, le Aucune information requise
contenu et l’utilisation de bibliothèques de
données pour des modèles informatiques
8 © ISO 2013 – Tous droits réservés
Annexe B
(informative)
Description complète de l’évaluation (vérification et validation)
de la méthode de calcul
Résultats (quantitatifs) de tout effort pour Aucune documentation n’a été produite pour la majorité des
évaluer les capacités prédictives de la méthode essais effectués au cours du développement du modèle afin
de calcul conformément à l’Article 5 de de vérifier que ce dernier effectuait correctement les calculs
l’ISO 16730-1 internes. Les erreurs apparues pendant ce processus ont été
corrigées. Lorsque nécessaire et approprié, des comparai-
sons entre les prédictions du modèle et les données dispo-
nibles ont été réalisées. Une évaluation de ce type est décrite
dans la présente Annexe.
4 exemples d’exercices de validation
Références aux études, essais analytiques, essais Référence [2]
de comparaison, validation expérimentale et
Référence [3]
vérification de code déjà réalisés. Si, dans le
cas de modèles informatiques, la validation de (publications sélectionnées)
la méthode de calcul repose sur un test bêta,
Référence [4]
il convient que la documentation comporte un
profil de ceux associés au test (par exemple: Référence [5]
étaient-ils associés d’une quelconque façon
au développement de la méthode de calcul ou
s’agissait-il d’utilisateurs non informaticiens;
ont-ils reçu d’autres instructions qui ne seraient
pas à la disposition des utilisateurs prévus du
produit final, etc.).
Mesure dans laquelle la méthode de calcul satis- Le processus de validation et de vérification pour ce modèle
fait à l’ISO 16730-1 particulier satisfait aux exigences de l’ISO 16730-1.
Commentaire: l’ISO 16730-1 fournit un bon cadre de travail
pour exposer les fonctionnalités et les caractéristiques d’un
modèle; cependant:
— le processus est plus facile à envisager pour une méthode
à base de formules et
— le développement d’un modèle dans un domaine où les
données disponibles sont peu abondantes, rend l’exécution
du processus de validation et de vérification difficile.
A.3 appelle à une discussion sur la précision des résultats
obtenus avec les algorithmes importants. Dans le cas du pré-
sent modèle d’évacuation, il n’est pas possible de débattre de
la précision du modèle, d’une part car les travaux initiaux (de
Predtechenskii et Milinskii) n’abordent pas la précision de
leur analyse, d’autre part car les résultats du modèle peuvent
essentiellement seulement être comparés aux durées d’éva-
cuation observées en cas d’incendies réels, dont on connaît
précisément très peu de chose.
Annexe C
(informative)
Exemple pratique (modélisation de flux à contresens lors de
l’évacuation de bâtiments)
C.1 Résumé
La présente Annexe décrit l’application d’EXIT89, modèle d’évacuation de bâtiment destiné aux
structures complexes, allant jusqu’à l’évacuation d’un immeuble de bureaux de grande hauteur,
illustrant l’utilisation des toutes dernières fonctionnalités du modèle (possibilité de modéliser la montée
d’escaliers et la présence de flux à contresens). Au cours de l’exercice qui a servi de base à cet exemple de
validation du modèle, très peu d’occupants du bâtiment ont évacué en utilisant la sortie la plus proche. La
majorité d’entre eux, en circulant à l’intérieur du bâtiment, se sont directement dirigés vers la sortie qui
débouchait sur la zone de regroupement (à l’extérieur de l’un des niveaux supérieurs), même s’ils ont dû
grimper des escaliers pour atteindre ce niveau, ou ont ignoré les issues plus proches qui leur imposaient
de gravir une colline ou d’utiliser les escaliers extérieurs pour atteindre le point de rassemblement. Une
congestion est apparue presque immédiatement près de cette sortie. Lorsque les occupants montant les
escaliers à ce niveau ont rencontré les occupants qui descendaient ces mêmes escaliers, ils se sont rejoints
dans le couloir commun conduisant à la porte de sortie. Les nouvelles options de flux à contresens et de
modélisation de la montée d’escaliers ont été utilisées pour simuler les choix de trajet d’évacuation des
occupants du bâtiment et l’effet de la rencontre des deux flux de circulation. Le bâtiment a été évacué
en 286 s et la majorité des occupants sont sortis du bâtiment en moins de 220 s. Le modèle a prédit un
temps d’évacuation de 185 s, avec une distribution très similaire de l’utilisation des sorties.
C.2 Généralités
Pendant l’évacuation d’une grande structure complexe abritant un grand nombre d’occupants, il est
possible que certains occupants soient contraints de monter, au lieu de descendre, des volées d’escaliers
pour atteindre les sorties ou les zones sûres. Il existe également plusieurs situations, y compris les
opérations des services d’incendie dans les cages d’escaliers, qui peuvent entraver la progression des
occupants vers l’extérieur du bâtiment ou une autre zone de refuge.
C.3 Flux à contresens
Lors d’une évacuation, la largeur de passage dont disposent les occupants en cours d’évacuation peut
parfois être réduite, par exemple par d’autres personnes circulant en sens opposé, des pompiers ou des
matériels de lutte contre l’incendie présents dans les cages d’escaliers, ou par d’autres obstacles apparus
[6][7][8]
sur le trajet. L’option de flux à contresens permet à l’utilisateur de tenir compte de ces situations.
Lorsque les pompiers arrivent devant un bâtiment, ils peuvent pénétrer par une entrée qui est utilisée
par les occupants en cours d’évacuation. Les pompiers progressent alors, avec leurs lances, en montant
les escaliers et en traversant les couloirs, réduisant ainsi les accès disponibles pour les personnes
évacuées. Le modèle calcule les vitesses de déplacement sur la base de la densité d’occupants à chaque
emplacement. Les flux à contresens ont pour effet de rétrécir l’espace disponible pour les occupants,
d’augmenter ainsi la densité de la foule présente dans cet espace et de diminuer la vitesse de déplacement
des occupants à cet endroit.
L’effet des flux à contresens est traité de manière similaire aux blocages par les fumées spécifiés par
l’utilisateur. Ce dernier peut déterminer, sur la base de prédictions relatives à l’intervention du service
d’incendie et aux activités sur les lieux de l’incident, l’instant (ou les instants) où l’espace disponible à
certains emplacements situés sur les voies d’évacuation sera réduit, ainsi que le degré d’obstruction.
10 © ISO 2013 – Tous droits réservés
Par exemple, si l’on s’attend à ce que l’intervention du service d’incendie entrave une cage d’escalier de
50 % 8 minutes après la notification de l’incident aux occupants, l’utilisateur intègrera cette estimation
en sélectionnant les nœuds de cage d’escalier affectés, en entrant le degré d’obstruction ainsi que
l’instant d’occurrence de ces nœuds. Si ces nœuds se fluidifient par la suite, la même méthode est utilisée
pour rétablir leur taille d’origine.
Cette méthode a été développée et incorporée dans le modèle de manière à pouvoir prédire un
mouvement à contresens de celui du service d’incendie. Il existe d’autres situations où ces réductions
d’espace peuvent apparaître.
L’une de ces situations est la formation d’une pagaïe dans les escaliers lors de l’évacuation des occupants.
Selon le témoignage d’une personne évacuée au cours des attentats du World Trade Center, en réponse
à une question concernant les obstacles rencontrés au cours de l’évacuation: «Les gens abandonnaient
[9]
et dispersaient leurs effets personnels comme une armée en retraite.» L’option de flux à contresens
permet à l’utilisateur de spécifier le degré d’obstruction de l’escalier en entrant le pourcentage de
l’espace au niveau du nœud qui reste disponible pour les évacués.
Une autre situation est celle qui peut survenir lorsque les itinéraires d’occupants provenant d’une
zone d’une structure convergent avec ceux empruntés par d’autres occupants. Par exemple, dans un
bâtiment dont les étages situés au-dessus et au-dessous d’une sortie au rez-de-chaussée sont occupés,
les occupants qui évacuent le bâtiment se rejoignent au rez-de-chaussée, réduisant ainsi l’accès mutuel à
un chemin sans obstacle. Ce type d’événement est illustré dans la présente Annexe.
La fonctionnalité de flux à contresens ne traite pas des flux inverses qui peuvent apparaître lorsque
certaines personnes qui évacuent (par opposition aux pompiers) se déplacent à l’encontre du flux de
circulation général. Bien que cette hypothèse simplificatrice engendre une évacuation quelque peu plus
efficace que celle qui pourrait se produire dans la vie réelle, la complexité d’un modèle d’évacuation
augmenterait considérablement si l’on tentait de modéliser un changement de direction de manière
répétée tout au long d’une évacuation pour tout ou partie des occupants. Par ailleurs, aucune donnée
n’est actuellement disponible pour quantifier l’ampleur des rétrécissements liés aux flux à contresens.
De ce fait, l’exemple présenté plus loin dans la présente Annexe utilise une valeur moyenne de 50 %.
Comme l’utilisateur fixe directement la valeur retenue, il peut tester une plage de pourcentages jugée
appropriée. Cette option nécessitera une évaluation à un certain stade; elle contribue néanmoins de
façon significative à la capacité du modèle à simuler des obstacles réalistes qui peuvent apparaître au
cours d’une évacuation.
C.4 Montée de cages d’escaliers
La version initiale du modèle supposait que les occupants évacuaient depuis les étages supérieurs d’un
immeuble de grande hauteur vers le rez-de-chaussée. En réalité, de nombreux bâtiments ont des densités
d’occupation importantes en sous-sol. Aussi, dans une évacuation par étapes, seuls les occupants de
l’étage siège du départ de feu et des deux étages situés au-dessus et au-dessous de cet étage doivent être
évacués. Les occupants situés au-dessus de l’étage siège du départ de feu peuvent être dirigés vers un
étage supérieur de manière à ne pas passer par l’étage en feu. Le modèle a ainsi fait l’objet d’une révision
pour permettre la montée d’escaliers. Bien qu’il ait été observé dans les incendies réels que les occupants
montent alors qu’ils devraient descendre, cette nouvelle fonctionnalité ne cherche pas à examiner ce
comportement particulier.
Les hypothèses de simplification suivantes ont été faites:
a) soit tous les occupants se déplaceront sur des trajets horizontaux ou descendront des escaliers, soit
ils se déplaceront tous sur des trajets horizontaux ou monteront des escaliers;
b) pour les bâtiments dont les niveaux se situent au-dessus et au-dessous du rez-de-chaussée, le calcul
sera effectué deux fois (une fois pour les étages situés au-dessus du rez-de-chaussée et en descente,
et une fois pour ceux situés en sous-sol et en montée; il convient d’inclure les occupants du rez-de-
chaussée dans les deux calculs car leur déplacement aura un impact et sera impacté par la présence
des personnes utilisant les escaliers);
c) si les résultats montrent que les occupants qui descendent les escaliers interfèrent avec ceux qui les
montent lorsqu’ils atteignent tous le rez-de-chaussée, c’est-à-dire lorsque les simulations indiquent
que les deux groupes atteignent des nœuds communs en même temps, il convient d’effectuer un
autre calcul en utilisant la fonction de flux à contresens examinée ci-dessus, en réduisant les surfaces
utiles des voies d’évacuation de chaque groupe aux points appropriés dans le temps.
La description du réseau du bâtiment est traitée sensiblement de la même manière, que le sens de
déplacement soit la montée ou la descente. Pour une structure entièrement en sous-sol, l’étage 1 serait
le niveau le plus haut et les autres étages seraient numérotés séquentiellement en allant vers le bas.
L’utilisateur indiquerait alors, dans les données d’entrée de la simulation, que le sens de déplacement
dans les escaliers est la montée. Les vitesses de déplacement ont été calculées en utilisant les formules
de Predtechenskii et Milinskii, qui fournissent des équations pour la montée et la descente d’escaliers,
[10]
ainsi que pour des situations normales et d’urgence. Pour cet exemple, le modèle a déterminé les
vitesses de montée. Lorsque les étages supérieurs sont modélisés avec une descente des cages d’escaliers,
l’étage 1 est l’étage le plus bas. Les étages supérieurs sont alors numérotés séquentiellement. Lorsque
l’utilisateur indique que le sens de déplacement dans les escaliers est la descente, le modèle détermine
les vitesses de descente.
L’ajout de cette fonctionnalité au modèle permet son application à une simulation plus complète d’une
structure complexe. Sont incluses les structures qui sont entièrement construites en sous-sol, ainsi
que celles qui présentent des étages occupés au-dessus et au-dessous du rez-de-chaussée. Cela permet
également la simulation du mouvement des occupants dans un bâtiment dans lequel des évacuations
par étage sont planifiées, pour lesquelles les personnes situées aux étages juste au-dessus de l’incendie
sont dirigées plus haut dans le bâtiment, alors que celles immédiatement au-dessous de l’étage en feu se
dirigent vers le bas.
C.5 Exemple de validation
L’étape finale du développement d’un modèle de simulation consiste à vérifier son utilité en comparant
ses prédictions à une expérience réelle. Pour tester ces nouvelles fonctionnalités, les prédictions du
modèle ont été comparées aux résultats d’une évacuation complète d’un immeuble de bureaux à 7 étages,
au cours de laquelle certains occupants ont gravi des escaliers pour atteindre les sorties.
C.5.1 Conception de l’expérience
Cet exercice d’évacuation a été réalisé dans un bâtiment de bureaux de 7 étages à Newcastle-on-Tyne par
[11]
les sapeurs-pompiers de Tyne and Wear, avec la coopération de la direction du bâtiment. Il permet de
valider l’utilisation des options de déplacement en montée et de flux à contresens du modèle.
Ce bâtiment a été construit à flanc de colline avec des sorties débouchant sur l’extérieur sur les 5 niveaux
inférieurs. Un parc de stationnement situé à l’extérieur du cinquième niveau au-dessus du sol a été conçu
comme point de regroupement en cas d’évacuation, et ce fait avait été rappelé aux employés au cours des
semaines précédant l’exercice. Les occupants avaient reçu pour instruction d’évacuer dès que l’alarme
incendie retentirait et de se rassembler sur le parc de stationnement. Ils n’avaient pas reçu de formation
sur l’importance d’utiliser la sortie la plus proche et le personnel encadrant ne les a pas guidés vers les
sorties les plus proches.
Pendant l’exercice, les sapeurs-pompiers ont comptabilisé et chronométré les occupants utilisant les
différentes sorties et ont ensuite interrogé les occupants afin de déterminer l’endroit à partir duquel ils
ont débuté leur évacuation, la sortie choisie et le délai avant de commencer leur évacuation. Les sapeurs-
pompiers ont également simulé une situation d’incendie en bloquant l’accès des occupants à l’un des
escaliers du bâtiment.
L’évacuation a été réalisée dans le cadre du programme des tests périodiques d’évacuation établi par la
direction du bâtiment. Les sapeurs-pompiers, invités à observer l’exercice, en ont profité pour recueillir
des données dans le cadre de leur propre étude continue des évacuations d’urgence.
12 © ISO 2013 – Tous droits réservés
C.5.2 Résultats de l’exercice d’évacuation
[11]
D’après le rapport sur l’exercice d’évacuation, un schéma de déplacement intéressant et inattendu est
apparu. Au cours de l’évacuation, très peu d’occupants ont quitté le bâtiment en utilisant la sortie la plus
proche. La plupart, en se déplaçant à l’intérieur du bâtiment, se sont directement dirigés vers la sortie qui
débouchait sur la zone de regroupement, même si cela impliquait de grimper les escaliers pour atteindre
ce niveau ou d’ignorer les sorties plus proches qui leur imposaient de gravir la colline ou d’utiliser les
escaliers extérieurs pour atteindre le point de rassemblement. Cela signifie que tous les occupants de ce
cinquième niveau ont utilisé la même sortie, tout comme de nombreux occupants de l’étage du dessous,
après avoir monté les escaliers pour atteindre ce niveau. Environ 5 occupants du niveau immédiatement
inférieur ont également monté les escaliers pour atteindre le point de regroupement en marchant à
travers le bâtiment. Une congestion est apparue presque immédiatement près de cette sortie.
Les données de cet exercice d’évacuation ont donné l’opportunité de tester les deux dernières
fonctionnalités du modèle: les options de montée des escaliers et de flux à contresens. L’utilisation de
la première option est relativement évidente. Les personnes descendant les escaliers pour rejoindre les
sorties ont été modélisées en utilisant les vitesses de déplacement par défaut pour la descente d’escaliers.
Les personnes montant vers des niveaux supérieurs pour rejoindre des sorties ont été modélisées en
utilisant la nouvelle fonctionnalité. Dans certaines situations, les personnes qui descendent les escaliers
d’un bâtiment ne peuvent jamais rencontrer les personnes qui montent jusqu’au même niveau pour
atteindre l’extérieur. Cependant, dans cet exercice d’évacuation, il y a eu une période au cours de laquelle
les deux flux d’occupants se sont simultanément déplacés dans le même espace. Pour gérer l’effet de la
convergence de ces deux flux de circulation, la nouvelle option de flux à contresens a été utilisée.
Sur les 381 participants de l’exercice d’évacuation, 242 ont répondu à une enquête post-exercice. Le
questionnaire demandait aux participants d’indiquer le temps de déclenchement effectif de leur
évacuation (pré-mouvement). Cette question à choix multiples proposait trois réponses: 0 s à 5 s, 5 s
à 30 s, et plus de 30 s. Les plans d’étages remis à l’auteur ainsi que le rapport sur l’exercice indiquent la
position des personnes qui ont répondu à l’enquête, les sorties qu’elles ont empruntées et les délais (de
[12]
déclenchement de l’évacuation) renseignés .
C.5.3 Effort de modélisation
Les nœuds et les étages de ce réseau de bâtiment ont été numérotés de 1 (le niveau le plus bas) à 7. Des
sorties donnaient sur l’extérieur aux niveaux 1 (une sortie), 2 (quatre sorties), 3 (une sortie), 4 (deux
sorties) e
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
