ISO 5356-1:2004

INTERNATIONAL ISO
STANDARD 5356-1
Third edition
2004-05-15


Anaesthetic and respiratory equipment —
Conical connectors —
Part 1:
Cones and sockets
Matériel d'anesthésie et de réanimation respiratoire — Raccords
coniques —
Partie 1: Raccords mâles et femelles




Reference number
ISO 5356-1:2004(E)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 5356-1:2004(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2004 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 5356-1:2004(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 2
4 Conical connectors made of metal . 2
4.1 General requirements. 2
4.2 Additional requirements for male conical connectors of 22 mm size. 2
4.3 Additional requirements for conical connectors of 8,5 mm size . 4
5 Conical connectors made of materials other than metal. 4
5.1 General requirements. 4
5.2 Additional requirements for conical connectors of 22 mm size . 4
5.3 Additional requirements for conical connectors of 8,5 mm size . 4
6 22 mm latching connectors. 4
Annex A (normative) Plug and ring test gauges for conical connectors made of materials other
than metal . 5
Annex B (normative) Test for security of engagement of 22 mm latching connector to male
conical connector . 7
Annex C (normative) Test for leakage from 22 mm latching connectors. 8
Annex D (normative) Drop procedure for 22 mm latching connectors. 9
Annex E (informative) Plug and ring test gauges for conical connectors made of metal . 10
Annex F (informative) Suggested apparatus and methods for testing the security of engagement
of 22 mm latching connectors . 12
Bibliography . 16

© ISO 2004 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 5356-1:2004(E)

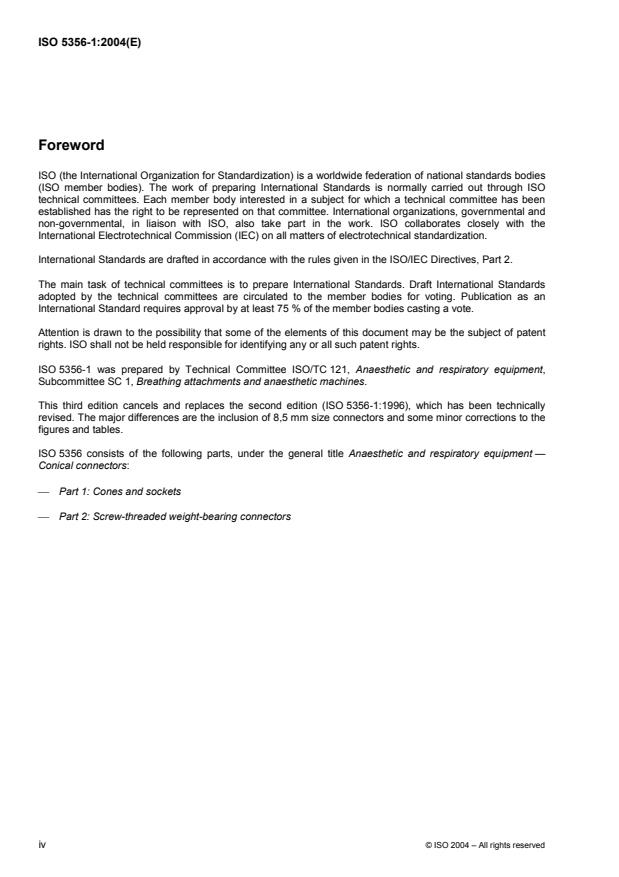

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5356-1 was prepared by Technical Committee ISO/TC 121, Anaesthetic and respiratory equipment,
Subcommittee SC 1, Breathing attachments and anaesthetic machines.
This third edition cancels and replaces the second edition (ISO 5356-1:1996), which has been technically
revised. The major differences are the inclusion of 8,5 mm size connectors and some minor corrections to the
figures and tables.
ISO 5356 consists of the following parts, under the general title Anaesthetic and respiratory equipment —
Conical connectors:
 Part 1: Cones and sockets
 Part 2: Screw-threaded weight-bearing connectors
iv © ISO 2004 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 5356-1:2004(E)
Introduction
In clinical practice, several breathing attachments used in anaesthetic and respiratory equipment may have to
be joined together to provide a suitable breathing system. Items of medical equipment, such as a humidifier or
a spirometer, are often incorporated into the breathing system which may also be connected to an
anaesthetic-gas scavenging system. Connections for these purposes are usually cone and socket joints, and
a lack of standardization of these connections has given rise to problems of interchangeability when
connecting equipment made by different manufacturers. This part of ISO 5356 specifies the requirements and
dimensions for conical connectors used in anaesthetic and respiratory equipment.
An important consideration is that conical connections need to be secure but nevertheless disconnectable by
the operator. The use of connectors meeting the requirements of this part of ISO 5356 will not necessarily
prevent them being disconnected accidentally. To minimize the risk of 22 mm connectors being accidentally
disconnected, latching connectors can be used.
Annex A includes a figure and a table detailing plug and ring test gauges that are used to check conical
connectors made of materials other than metal. Annexes B, C and D provide test methods for latching
connectors, Annex E includes a figure and table detailing plug and ring test gauges that may be used to check
metal conical connectors, and Annex F contains recommendations for testing security of latching connectors.
Figure 1, detailing the dimensions and tolerances of metal conical connectors, has been prepared in
accordance with ISO 3040.

© ISO 2004 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5356-1:2004(E)

Anaesthetic and respiratory equipment — Conical
connectors —
Part 1:
Cones and sockets
1 Scope
This part of ISO 5356 specifies dimensional and gauging requirements for cones and sockets intended for
connecting anaesthetic and respiratory equipment, e.g. in breathing systems, anaesthetic-gas scavenging
systems and vaporizers.
This part of ISO 5356 gives requirements for the following conical connectors:
 8,5 mm size intended for use in paediatric breathing systems;
 15 mm and 22 mm sizes intended for general use in breathing systems;
 22 mm latching connectors (including performance requirements);
 23 mm size intended for use with vaporizers, but not for use in breathing systems;
 30 mm size intended for the connection of a breathing system to an anaesthetic gas scavenging system.
This part of ISO 5356 does not specify the medical devices and accessories on which these connections are
to be provided.
Requirements for the application of conical connectors are not included in this part of ISO 5356, but are or will
be given in the relevant International Standards for specific medical devices and accessories.
NOTE Requirements for screw-threaded weight-bearing conical connectors are specified in ISO 5356-2.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4135, Anaesthetic and respiratory equipment — Vocabulary
ISO 5367, Breathing tubes intended for use with anaesthetic apparatus and ventilators
IEC 60601-1:1988, Medical electrical equipment — Part 1: General requirements for safety, including
Amendment 1:1991 and Amendment 2:1995
© ISO 2004 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 5356-1:2004(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4135 and the following apply.
3.1
22 mm latching connector
female connector for engagement with a male conical connector of 22 mm size complying with this part of
ISO 5356, and which has a feature to reduce the possibility of accidental disconnection
4 Conical connectors made of metal
4.1 General requirements
The dimensions of conical connectors made of metal, including those made of composite materials in which
the mating surfaces are metal, shall be as shown in Figures 1 and 2 and Table 1.
NOTE See Annex E for dimensions of plug and ring gauges for the connectors.
4.2 Additional requirements for male conical connectors of 22 mm size
4.2.1 Male conical connectors of 22 mm size, with the exception of those intended for connection to a face
mask, shall incorporate the recess as shown in Figure 2 a).
4.2.2 Male conical connectors of 22 mm size to which it is intended to attach a face mask shall incorporate
a shoulder or equivalent construction as shown in Figure 2 b).
4.2.3 If a circumferential groove or grooves are incorporated in the surface of a male conical connector of
22 mm size, the total width of the groove or grooves at the surface shall not exceed 8 mm.

The radius on the entrance to the female connector and on the leading edge of the male cone should be not
less than 0,5 mm and not more than 0,8 mm.
Figure 1 — Conical connectors made of metal
2 © ISO 2004 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 5356-1:2004(E)
Table 1 — Conical connectors made of metal — Dimensions (see Figure 1)
 Taper length Clearance to Length to Taper ratio

min. shoulder taper
(if present) min.
Connector A B C D E F
size
mm mm mm mm mm mm
8,5 6 6,4 8,9 min. 8 1:19
8,45 ± 0,04
15 10 16 16 min. 14,5 1:40
15,47 ± 0,04
22 22,37 ± 0,04 15 21 See Figure 2 See Figure 2 1:40
23 23,175 ± 0,02 13 18 18 min. 15 1:36
30 14 18 18 min. 14 1:20
30,9 ± 0,05

Dimensions in millimetres

a) Connector intended for breathing attachment (with recess)


b) Connector intended for face mask (with shoulder)
Circumferential grooves may be incorporated on the surface of the male cone, if required (see 4.2.3).
Figure 2 — Conical connectors of 22 mm size made of metal — Supplementary dimensions

© ISO 2004 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 5356-1:2004(E)
4.3 Additional requirements for conical connectors of 8,5 mm size
The male conical connector shall have a minimum inside diameter of 6 mm extending inward for at least 6 mm
from the end of the connector.
5 Conical connectors made of materials other than metal
5.1 General requirements
Conical connectors made of materials other
...

NORME ISO
INTERNATIONALE 5356-1
Troisième édition
2004-05-15

Matériel d'anesthésie et de réanimation
respiratoire — Raccords coniques —
Partie 1:
Raccords mâles et femelles
Anaesthetic and respiratory equipment — Conical connectors —
Part 1: Cones and sockets




Numéro de référence
ISO 5356-1:2004(F)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 5356-1:2004(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2004 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 5356-1:2004(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 2
4 Raccords coniques en métal . 2
4.1 Exigences générales. 2
4.2 Exigences supplémentaires pour raccords coniques mâles de diamètre 22 mm . 2
4.3 Exigences additionnelles pour raccords coniques de diamètre 8,5 mm . 4
5 Raccords coniques en matériaux non métalliques . 4
5.1 Exigences générales. 4
5.2 Exigences additionnelles pour raccords coniques de diamètre 22 mm . 4
5.3 Exigences supplémentaires pour raccords coniques de diamètre 8,5 mm. 4
6 Raccords avec système de blocage, de diamètre 22 mm. 4
Annexe A (normative) Calibres mâle et femelle pour la vérification des raccords coniques en
matériaux non métalliques. 5
Annexe B (normative) Méthode d'essai de sécurité de branchement du raccord avec système de
blocage de diamètre 22 mm au raccord conique mâle . 7
Annexe C (normative) Méthode d'essai de fuites pour raccords avec système de blocage de
diamètre 22 mm. 8
Annexe D (normative) Essai de chute pour raccords avec système de blocage de diamètre 22 mm . 9
Annexe E (informative) Calibres mâle et femelle pour la vérification des raccords coniques en
métal. 10
Annexe F (informative) Appareillage et méthodes proposés pour les essais de sécurité de
branchement des raccords avec système de blocage de diamètre 22 mm. 12
Bibliographie . 16

© ISO 2004 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 5356-1:2004(F)

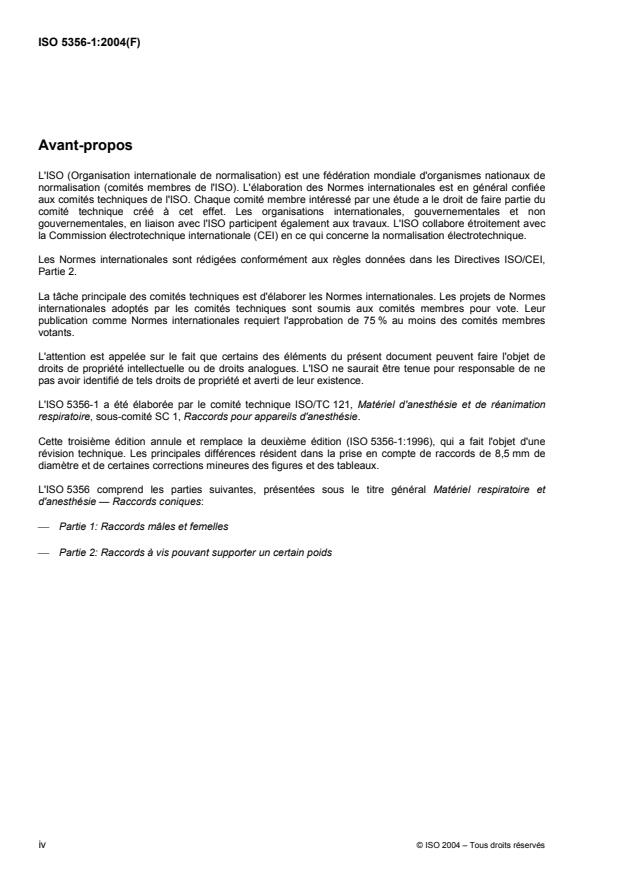

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 5356-1 a été élaborée par le comité technique ISO/TC 121, Matériel d'anesthésie et de réanimation
respiratoire, sous-comité SC 1, Raccords pour appareils d'anesthésie.
Cette troisième édition annule et remplace la deuxième édition (ISO 5356-1:1996), qui a fait l'objet d'une
révision technique. Les principales différences résident dans la prise en compte de raccords de 8,5 mm de
diamètre et de certaines corrections mineures des figures et des tableaux.
L'ISO 5356 comprend les parties suivantes, présentées sous le titre général Matériel respiratoire et
d'anesthésie — Raccords coniques:
 Partie 1: Raccords mâles et femelles
 Partie 2: Raccords à vis pouvant supporter un certain poids

iv © ISO 2004 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 5356-1:2004(F)
Introduction
Dans la pratique clinique, plusieurs raccords de matériel respiratoire et d'anesthésie peuvent devoir être
assemblés pour constituer un système respiratoire approprié. Des articles de matériel médical, tels qu'un
humidificateur ou un spiromètre, font souvent partie du système respiratoire qui peut aussi être raccordé à un
système d'évacuation de gaz d'anesthésie en excès. Généralement, les pièces de raccordement sont un
raccord mâle et un raccord femelle, et l'absence de normalisation de ces pièces de raccordement a
fréquemment soulevé des problèmes d'interchangeabilité quand un équipement de raccordement est fabriqué
par des constructeurs différents. La présente partie de l'ISO 5356 spécifie les dimensions et exigences
relatives aux raccords coniques utilisés avec le matériel respiratoire et d'anesthésie.
Une considération importante est que les raccordements coniques nécessitent une liaison sûre et néanmoins
facile à désengager par l'opérateur. L'utilisation de raccords répondant aux exigences de la présente partie de
l'ISO 5356 n'empêchera pas nécessairement un désengagement accidentel. Pour réduire le risque de
désengagement accidentel de raccords de 22 mm, il est possible d'utiliser des raccords avec système de
blocage.
L'Annexe A comporte une figure et un tableau détaillés des calibres mâles et femelles qui sont utilisés pour
vérifier les dimensions des raccords coniques en matériaux non métalliques. Les Annexes B, C et D
fournissent des méthodes d'essai pour les raccords avec système de blocage, l'Annexe E comporte une
figure et un tableau détaillés des calibres mâles et femelles qui peuvent être utilisés pour vérifier les
dimensions des raccords coniques en métal, et l'Annexe F contient des recommandations relatives aux essais
de sécurité des raccords avec système de blocage.
La Figure 1, qui montre les dimensions et les tolérances relatives aux raccords coniques en métal, a été
élaborée conformément à l'ISO 3040.
© ISO 2004 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5356-1:2004(F)

Matériel d'anesthésie et de réanimation respiratoire —
Raccords coniques —
Partie 1:
Raccords mâles et femelles
1 Domaine d'application
La présente partie de l'ISO 5356 spécifie les exigences dimensionnelles et les calibres des raccords mâles et
femelles destinés à être raccordés au matériel respiratoire et d'anesthésie, tels que les systèmes respiratoires,
systèmes d'évacuation de gaz d'anesthésie en excès et évaporateurs.
La présente partie de l'ISO 5356 énonce les exigences relatives aux raccords coniques suivants:
 raccords de diamètre 8,5 mm pour les systèmes respiratoires en pédiatrie;
 raccords de diamètres 15 mm et 22 mm à usage général dans les systèmes respiratoires;
 raccords avec système de blocage de diamètre 22 mm (avec exigences de performance);
 raccords de diamètre 23 mm destinés à l'emploi avec les évaporateurs, mais non à l'emploi dans les
systèmes respiratoires;
 raccords de diamètre 30 mm destinés au raccordement d'un système respiratoire à un système
d'évacuation de gaz d'anesthésie.
La présente partie de l'ISO 5356 ne spécifie pas les appareils médicaux et accessoires auxquels ces
raccordements sont destinés.
Les exigences relatives à l'application des raccords coniques ne sont pas incluses dans la présente partie de
l'ISO 5356, mais elles font ou feront l'objet de Normes internationales particulières sur des appareils médicaux
spécifiques et leurs accessoires.
NOTE Les exigences relatives aux raccords coniques à vis pouvant supporter un certain poids sont spécifiées dans
l'ISO 5356-2.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 4135, Matériel d'anesthésie et de réanimation respiratoire — Vocabulaire
ISO 5367, Tuyaux de ventilation destinés à être utilisés avec des appareils d'anesthésie et des ventilateurs
CEI 60601-1:1988, Appareils électromédicaux — Partie 1: Exigences générales de sécurité, incluant
l'Amendement 1:1991 et l'Amendement 2:1995
© ISO 2004 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 5356-1:2004(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 4135 ainsi que les
suivants s'appliquent.
3.1
raccord avec système de blocage de diamètre 22 mm
raccord femelle destiné à être branché à un raccord conique mâle de 22 mm conforme à la présente partie de
l'ISO 5356 et conçu pour réduire les risques de débranchement accidentel
4 Raccords coniques en métal
4.1 Exigences générales
Les dimensions des raccords coniques en métal, y compris ceux en matériaux composites dont les surfaces
d'ajustement sont métalliques, doivent être conformes aux Figures 1 et 2 et au Tableau 1.
NOTE Voir l'Annexe E pour les dimensions des calibres mâle et femelle des raccords.
4.2 Exigences supplémentaires pour raccords coniques mâles de diamètre 22 mm
4.2.1 Les raccords coniques mâles de diamètre 22 mm, à l'exception du raccord de masque, doivent
comporter une gorge telle que représentée à la Figure 2 a).
4.2.2 Les raccords coniques mâles de diamètre 22 mm auxquels un masque peut être adapté doivent
comporter un épaulement ou un profil similaire tel que représenté à la Figure 2 b).
4.2.3 Si une ou plusieurs rainures circulaires sont pratiquées sur la surface d'un raccord conique mâle de
diamètre 22 mm, la largeur totale de la ou des rainures sur la surface du cône ne doit pas excéder 8 mm.

Il convient que le rayon à l'entrée du raccord conique femelle et sur le bord d'attaque du raccord mâle ne soit
ni inférieur à 0,5 mm ni supérieur à 0,8 mm.
Figure 1 — Raccords coniques en métal
2 © ISO 2004 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 5356-1:2004(F)
Tableau 1 — Raccords coniques en métal — Dimensions (voir Figure 1)
 Longueur du Dégagement Longueur du Rapport de

cône jusqu'à cône conicité
l'épaulement
min. min.
(s'il existe)
Diamètre du A B C D E F
raccord
mm mm mm mm mm mm
8,5 8,45 ± 0,04 6 6,4 8,9 min. 8 1:19
15 10 16 16 min. 14,5 1:40
15,47 ± 0,04
22 22,37 ± 0,04 15 21 Voir Figure 2 Voir Figure 2 1:40
23 13 18 18 min. 15 1:36
23,175 ± 0,02
30 30,9 ± 0,05 14 18 18 min. 14 1:20

Dimensions en millimètres

a)  Raccord de pièce intermédiaire pour système respiratoire (avec gorge)

b)  Raccord de masque (avec épaulement)
Des rainures circulaires peuvent être incorporées sur la surface du cône mâle, si nécessaire (voir 4.2.3).
Figure 2 — Raccords coniques de diamètre 22 mm en métal — Dimensions additionnelles
© ISO 2004 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 5356-1:2004(F)
4.3 Exigences additionnelles pour raccords coniques de diamètre 8,5 mm
Le raccord conique mâle doit présenter un diamètre intérieur minimal de 6 mm, sur au moins 6 mm de
profondeur vers l'intérieur en partant de l'extrémité du raccord.
5 Raccords coniques en matériaux non métalliques
5.1 Exigences générales
Les raccords coniques en matériaux non métalliques doivent satisfaire aux exigences suivantes lorsqu'ils sont
soumis à un essai de type avec les calibres ayant les dimensions données à la Figure A.1 et dans le
Tableau A.1.
a) Les raccords coniques en matériaux non métalliques doivent satisfaire aux exigences dimensionnelles de
la Figure 1 et du Tableau 1, à l'exception des dimensions A et B et du rapport F qui peuvent différer des
valeurs indiquées.
b) Quand le raccord est relié au calibre mâle ou femelle approprié représenté à la Figure A.1 et dans l
...
