INTERNATIONAL
ISO
STANDARD
8668-3
First edition
1994-12-01
Aircraft - Terminal junction Systems -
Part 3:
Detail specification for type 1 System
Ahonefs - Systemes de raccordement 2 modules amovibles -
Partie 3: Spkifica Gon d&aiMe pour Ie Systeme du type 1
Reference number
ISO 8668-3:1994(E)
---------------------- Page: 1 ----------------------
ISO 8668-3: 1994(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(1 EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 8668-3 was prepared by Technical Committee
lSO/TC 20, Aircraft and space vehicles, Subcommittee SC 1, Aerospace
electrical requiremen ts.
ISO 8668 consists of the following Parts, under the general title
Aircraft - Terminal junction Systems:
- Part 1: Characteristics
- Part 2: Tests
- Part 3: Detail specifica tion for type 1 System
- Part 4: Detail specifica tion for type 2 System
- Part 5: Detail specification for type 3 System
- Part 6: Detail specifica tion for type 4 System
0 ISO d994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopying and
microfilm, without Permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-121 1 Geneve 20 l Switzerland
Printed in Switzerland
---------------------- Page: 2 ----------------------
ISO 8668-3: 1994(E)
INTERNATIONAL STANDARD 0 ISO
Aircraft - Terminal junction Systems -
Part 3:
Detail specification for type 1 System
1 Scope
1.1 This part of ISO 8668 specifies the particular characteristics of a terminal junction System (TJS), designated
as type 1 and intended for use at temperatures between - 55 “C and + 155 “C.
1.2 The junction Systems covered by this part of ISO 8668 comprise:
a) feedback modules in four sizes;
b) feedthrough modules in four sizes;
c) frames adapted to these modules: Standard frame Pl, perforated frame P2 or frame P3 for feedback modules;
solid frame P4 for feedthrough modules;
d) module clamps and inserts;
e) removable identification tags;
f) removable male crimp contacts of sizes 22, 20, 16 and 12;
g) sealing plugs.
2 Normative references
The following Standards contain provisions which, through reference in this text, constitute provisions of this part
of ISO 8668. At the time of publication, the editions indicated were valid. All Standards are subject to revision, and
Parties to agreements based on this patt of ISO 8668 are encouraged to investigate the possibility of applying the
most recent editions of the Standards indicated below. Members of IEC and ISO maintain registers of currently
valid International Standards.
ISO 8668-1 :1986, Aircraft - Terminal junction Systems - Part 1: Characteristics.
ISO 8668-2:1986, Aircraft - Terminal junction Systems - Part 2: Tests.
M I L-I-81 969: 1982, Connector and electrical contact - General specifica tion for installing and removal tools.
3 Definitions
For the purposes of this part of ISO 8668, the definitions given in ISO 8668-1 apply. See also IEC SO(581 ):1978,
- Chapter 58 7: Electromechanical componen ts for electronie equipmen t.
International Electrotechnical Vocabulary
---------------------- Page: 3 ----------------------
ISO 8668-3: 1994(E)

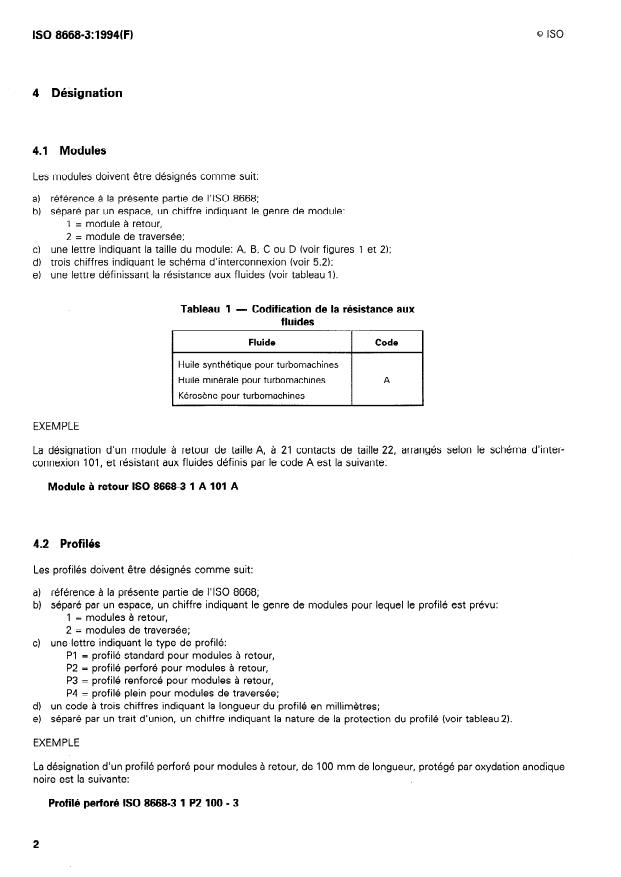

4 Designation
4.1 Modules
The modules shall be designated as follows:
a) reference to this part of ISO 8668;
b) separated by a space, a figure indicating the type of module:
1 = feedback module,
2 = feedthrough module;
c) a letter indicating the size of module: A, B, C or D (see figures 1 and 2);
d) three figures indicating the interconnection diagram (see 5.2);
e) a letter defining resistance to fluids (see table 1).
Table 1 - Code for resistance to fluids
Fluids Code
Synthetic oil for turbine aero engines
A
Mineral oil for turbine aero engines
Kerosene for turbine aero engines
EXAMPLE
The designation of a size A feedback module with 21 contacts of size 22, arranged according to interconnection
diagram 101 and resistant to fluids defined by code A is as follows:
Feedback module ISO 8668-3 1 A 101 A
4.2 Frames
The frames shall be designated as follows:
a) reference to this part of ISO 8668;
b) separated by a space, a figure indicating the type of module for which the frame is designated:
1 = feedback modules,
2 = feedthrough modules;
c) a letter indicating the type of frame:
Pl = Standard solid frame for feedback modules;
P2 = perforated frame for feedback modules;
P3 = reinforced frame for feedback modules;
P4 = full frame for feedthrough modules.
d) three-figure code indicating the length of the frame, in millimetres;
e) separated by a hyphen, a figure indicating the nature of the protection of the frame (see table 2).
Table 2 - Coding of the protection of frames
Protection Code
White Cadmium plating 1
Colourless anodic Oxidation 2
Black anodic Oxidation 3
Yellow anodic Oxidation 4
Stainless steel 5
---------------------- Page: 4 ----------------------
Q ISO ISO 8668-3: 1994(E)
EXAMPLE
The designation of a perforated frame for 100 mm long feedback modules, protected by black anodic Oxidation,
is as follows:
Perforated frame ISO 8668-3 1 P2 100 - 3
4.3 Module clamps and inserts
Module clamps and inserts shall be designated as follows:
a) reference to this patt of ISO 8668;
b) separated by a space, two letters and one figure indicating the type of module clamp or insert:
SRI and SR2 for feedback modules;
ST1 and ST2 for feedthrough modules.
EXAMPLE
The designation of a module clamp for a feedback module is as follows:
Module clamp ISO 8668-3 SRI
4.4 Contacts
The contacts shall be designated as follows:
a) reference to this part of ISO 8668;
b) separated by a space, the two-figure Code: 22, 20, 16 or 12 indicating the size of contact.
EXAMPLE
The designation of a contact of size 22 is as follows:
Contact ISO 8668-3 22
4.5 Sealing plugs
Sealing plugs shall be designated as follows:
a) reference to this part of ISO 8668;
b) separated by a space, a two-figure Code: 01, 02, 03 or 04 (see table9).
EXAMPLE
The designation of a sealing plug for size 22 contact cavities is as follows:
Sealing plug ISO 8668-3 01
5’ Characteristics
5.1 Dimensional characteristics
The dimensions are given in millimetres. In the figures and in certain tables, values in inches are given in par-
entheses. Drawings are shown in the first angle.
3
---------------------- Page: 5 ----------------------
ISO 8668-3: 1994(E)
5.1.1 Feedback modules (Code 1)
See figure 1 and table 3.
-IQ)
A
C
Location of theremovable
A---i r
identification tag
I I
Figure 1 - Feedback module
Table 3 - Feedback modules
Dimensions in millimetres
I
1 E I
A B D E F G H J
c
Size of module
0 +O,l
0 0 +0,2
max. f w
-0.3 -0,2 -0,2 -0,2 0
A
21,6 10 21,8 24,8 8 6 lt5 1,5 3
B 20 10 21,8 24,8 8 6 115 lt5 3
C 25 12 23 24,8 8 6
L5 L5 3
. D 25 15 24 24,8
8 6 L5 L5 3
Dimensions in inches
A B c D E F G H J
Size of module
0 +0,004 0 0 +0,008
max. + 0,004
-0,011 -0,008 -0,008 -0,008 0
A 0,85 0,393 0,858 0,976 0,314 0,236 0,059 0,059 0,118
B 0,787 0,393 0,858 0,976 0,314 0,236
0,059 0,059 0,118
C 0,984 0,472
0,905 0,976 0,314 0,236 0,059 0,059 0,118
D 0,984 0,59 0,944 0,976
0,314 0,236 0,059 0,059 0,118
4
---------------------- Page: 6 ----------------------
0 ISO
ISO 8668-3: 1994(E)
5.1.2 Feedthrough modules (Code 2)
See figure 2 and table 4.
A
c
Location of the removable
A7 -
identif ication tag
Figure 2 - Feedthrough module
Table 4 - Feedthrough modules
1
Dimensions in millimetres
A B c
G H J
0
+0,2
max.
zk OJ
-0.3
0
-
A 43,5 10 21,8
3
1,5
-
B 40 10 21,8
3
1 ‘5
-
C 50 12 23
3
1,5
-
D 50 15 24
3
J,5
Dimensions in inches
A B
c D E F
G H J
Size of module
0
+0,004 0 0
+0,008
max. * 0,004
-0,011
-0,008 -0,008 -0,008
0
A 1,712 0,393
0,858 0,976 0,649
0,492 0,059 0,059
0,118
B 1,574
0,393 0,858 0,976
0,649 0,492 0,059
0,059 0,118
C
1,968 0,472 0,905
0,976 0,649 0,492
0,059 0,059 0,118
D
1,968 0,59
0,944 0,976 0,649
0,492 0,059 0,059 0,118
,
---------------------- Page: 7 ----------------------
ISO 8668-3: 1994(E)
5.1.3 Frames
See figures 3 to 5 and tables 5 and 6 for dimensions of frames for feedback modules.
See figure6 and table7 for dimensions of frames for feedthrough modules.
E
- 3
Q
NOTE - Dimensions are given in table 5.
Figure 3 - Frame for feedback module: Standard frame Pl
L-
2
N -
s 0
-------------------------------.---------
1 l
A
T
V
(0,195) (0,195)
(0,195) (0,195)
- Dimensions are given in table 5.
NOTE
Figure 4 - Frame for feedback module: Perforated frame P2
---------------------- Page: 8 ----------------------
ISO 8668-3:1994( E)
Table 5 - Frames for feedback modules (types Pl and P2)
Dimensions in millimetres
I
B c D F
A E G H L
+0,3 +0,3
+0,3 +0,5
-0,l
-0,05 0 0
22 25 6,05 8,05
86 10,6 L5 1,5
27,5
Dimensions in inches
I
A B c D E F G H L
+0,019 +O,Oll +O,Oll
+O,Oll
-0,004
-0,002 0 0
1 0,338 1 0,417 1 0,059 1 0,059 1 1,082 1
1 0,866 1 0,984 1 0,238 0,317 1
Frame for feedback module: Reinforced frame P3
Figure 5 -
Table 6 - Frames for feedback modules (type P3)
Dimensions in millimetres
A B C D E F
G H J K L
+0,3 +0,5 +0,3 +0,3 +0,5
+0,5
-0.1 -0.05
0 0
0
0
22
25 6,05 8,05 13
15 115 L5
4 10 27,5
Dimensions in inches
A B c D
E F G H J K L
+O,Oll +0,019 +O,Oll +O,Oll
+0,019 +0,019
-0,004
-0,002 0 0
0 0
0,866 0,984 0,238 0,317 1 0,511 1
0,59 1 0,059 1 0,059 1 0,157 1 0,393 1 1,082 1
I
---------------------- Page: 9 ----------------------
ISO 8668-3: 1994(E)
Figure 6 - Frame for feedthrough module: P4
Table 7 - Frames for feedthrough modules (type P4)
Dimensions in millimetres
A B c D E F G H J K
L
+0,3 +0,3 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2 +0,2
0
0 0 0 0
0 0 0 0
16,5 12,5 4,3 12 12 12
12 115 L3 L5 18,9
Dimensions in inches
A B c D E F G H J
...
NORME
ISO
INTERNATIONALE 8668-3
Première édition
1994-I Z-01
Aéronefs - Systèmes de raccordement à
modules amovibles -
Partie 3:
Spécification détaillée pour le système du
type *1
Aircraft
- Terminal junction systems -
Part 3: Detail specifica tien for type 1 system
Numéro de référence
ISO 8668-3: 1994(F)
---------------------- Page: 1 ----------------------
ISO 8668-3: 1994(F)

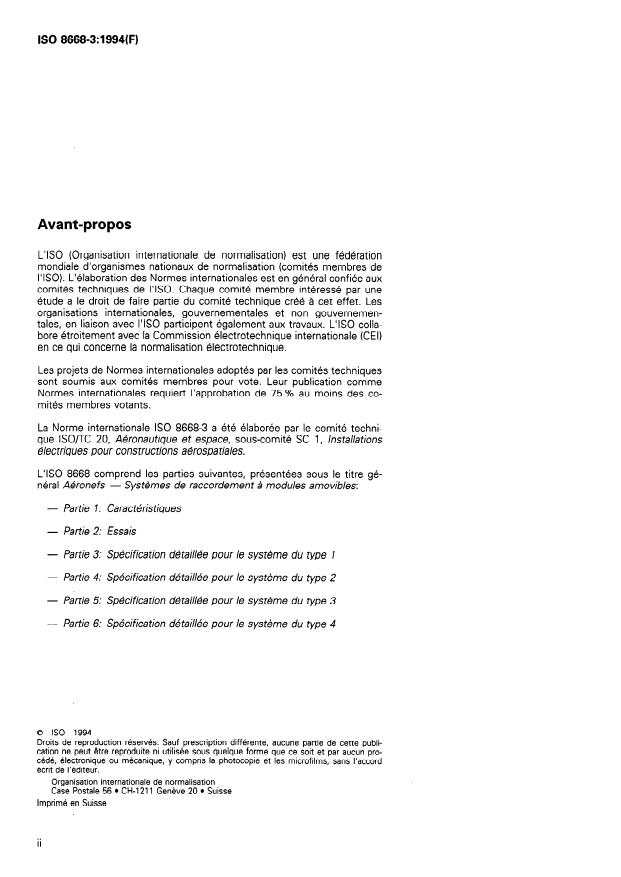

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les proiets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 8668-3 a été élaborée par le comité techni-
que ISOfK 20, Aéronautique et espace, sous-comité SC 1, Installations
électriques pour constructions aérospatiales.
L’ISO 8668 comprend les parties suivantes, présentées sous le titre gé-
- Systèmes de raccordement à modules amovibles:
néral Ahonefs
- Partie 1: Caractéristiques
- Partie 2: Essais
- Partie 3: Spécification détaillée pour le système du type 1
- Partie 4: Spécification détaillée pour le système du type 2
- Partie 5: Spécification détaillée pour le système du type 3
- Partie 6: Spécification détaillée pour le système du type 4
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE 0 ISO ISO 8668-3: 1994(F)
- Systèmes de raccordement à modules
Aéronefs
amovibles -
Partie 3:
Spécification détaillée pour le système du type 1
1 Domaine d’application
1.1 La présente partie de I’ISO 8668 prescrit les caractéristiques particulières au système de raccordement à
modules amovibles du type 1, prévu pour utilisation de - 55 “C à + 155 “C.
1.2 Le système de raccordement couvert par la présente partie de I’ISO 8668 comprend:
aj des modules à retour de quatre tailles;
b) des modules de traversée de quatre tailles;
c) des profilés adaptés à ces modules: profilé standard (PI), perforé (P2) ou renforcé (P3) pour les modules à
retour, profilé plein (P4) pour les modules de traversée;
d) des serre-modules et des pièces intermédiaires;
e) des étiquettes de repérage amovibles;
f) des contacts amovibles mâles à sertir de tailles 22, 20, 16 et 12;
g) des obturateurs d’étanchéité.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 8668. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’ISO 8668 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 8668-l : 1986, Aéronefs - Systèmes de raccordement à modules amovibles - Partie 1: Caractéristiques.
I SO 8668-2: 1986, Aéronefs - Systèmes de raccordement à modules amovibles - Partie 2: Essais.
MI L-I-81 969: 1982, Connecter and electrical contact - General specification for installing and removal tools.
3 Définitions
Pour les besoins de la présente partie de I’ISO 8668, les définitions données dans I’ISO 8668-l s’appliquent. Voir
la CEI 50(581):1978, Vocabulaire électro technique in terna tional - Chapitre 58 1: Composants
aussi
électromécaniques pour équipements électroniques.
1
---------------------- Page: 3 ----------------------
ISO 8668-3: 1994(F)
4 Désignation
4.1 Modules
Les modules doivent être désignés comme suit:
a) référence à la présente partie de NS0 8668;
b) séparé par un espace, un chiffre indiquant le genre de module:
1 = module à retour,
2 = module de traversée;
c) une lettre indiquant la taille du module: A, B, C ou D (voir figures 1 et 2);
d) trois chiffres indiquant le schéma d’interconnexion (voir 5.2);
e) une lettre définissant la résistance aux fluides (voir tableau 1).
- Codification de la résistance aux
Tableau 1
fluides
Fluide Code
Huile synthétique pour turbomachines
Huile minérale pour turbomachines A
Kérosène pour turbomachines
EXEMPLE
La désignation d’un module à retour de taille A, à 21 contacts de taille 22, arrangés selon le schéma d’inter-
connexion 101, et résistant aux fluides définis par le code A est la suivante:
Module à retour ISO 8668-3 1 A 101 A
4.2 Profilés
Les profilés doivent être désignés comme suit:
a) référence à la présente partie de I’ISO 8668;
b) séparé par un espace, un chiffre indiquant le genre de modules pour lequel le profilé est prévu:
1 = modules à retour,
2 = modules de traversée;
c) une.lettre indiquant le type de profilé:
Pl = profilé standard pour modules à retour,
P2 = profilé perforé pour modules à retour,
P3 = profilé renforcé pour modules à retour,
P4 = profilé plein pour modules de traversée;
d) un code à trois chiffres indiquant la longueur du profilé en millimètres;
e) séparé par un trait d’union, un chiffre indiquant la nature de la protection du profilé (voir tableau 2).
EXEMPLE
La désignation d’un profilé perforé pour modules à retour, de 100 mm de longueur, protégé par oxydation anodique
noire est la suivante:
Profilé perforé ISO 8668-3 1 P2 100 - 3
---------------------- Page: 4 ----------------------
ISO 8668-3: 1994(F)
Tableau 2 - Codification de la protection des
profilés
Code
Protection
Cadmiage blanc 1
Oxydation anodique incolore 2
Oxydation anodique noire 3
Oxydation anodique jaune 4
Acier inoxydable 5
4.3 Serre-modules et pièces intermédiaires
Les serre-modules et pièces intermédiaires doivent être désignés comme suit:
a) référence à la présente partie de I’ISO 8668;
b) séparés par un espace, deux lettres et un chiffre indiquant le type de serre-modules ou de pièce intermédiaire:
SRl et SR2 pour les modules à retour,
ST1 et ST2 pour les modules de traversée.
EXEMPLE
La désignation d’un serre-modules pour modules à retour est la suivante:
Serre-modules ISO 8668-3 SRl
4.4 Contacts
Les contacts doivent être désignés comme suit:
a) référence à la présente partie de I’ISO 8668;
b) séparé par un espace, le code à deux chiffres indiquant la taille du contact: 22, 20, 16 ou 12.
EXEMPLE
La désignation d’un contact de taille 22 est la suivante:
Contact ISO 8668-3 22
4.5 Obturateurs d’étanchéité
Les obturateurs d’étanchéité doivent être désignés comme suit:
a). référence à la présente partie de I’ISO 8668;
b) séparé par un espace, un code à deux chiffres: 01, 02, 03 ou 04 (voir tableau 9).
EXEMPLE
La désignation d’un obturateur d’étanchéité pour cavité de contact de taille 22 est la suivante:
Obturateur d’étanchéité ISO 8668-3 01
3
---------------------- Page: 5 ----------------------
ISO 8668-3: 1994(F)
5 Caractéristiques
5.1 Dimensions
Les dim.ensions données sont en millimètres. Sur les figures et dans certains tableaux, les valeurs en inches sont
indiquées entre parenthèses. Les vues sont représentées dans le premier dièdre.
5.1.1 Modules à retour (code 1)
Voir figure 1 et tableau 3.
-III:)
A
C
)L
Logementdel'étiquette de
A7 -
reperage amovible
Figure 1 - Module à retour
Tableau 3 - Dimensions des modules à retour
Dimensions en millimètres
I
A B
C I D I E I F I G I H I J I
I ataIG uu IIIUUUIG
max. f a1 0 +O,l 0 0 +0,2
-0,3 -0.2 -0,2
-0,2 0
A
21,6 10 21,8 24,8 8 6 1,5 1,5 3
B 20 10 21,8 24,8 8 6 1,5 1,5 3
C 25 12 23 24,8 8 6 1,5 1,5 3
D I 25 1 15 1 24
1 24,8 1 8 1 6 1 1,5 1 1,5
1 3 1
Dimensions en inches
I
A B c
D E F G H J
Taille du module
0
max. + 0,004 +0,004 0 0 +0,008
-0,011 -0,008 -0,008 -0,008 0
A 0,85 0,393 0,858 0,976 0,314 0,236 0,059 0,059
0,118
B 0,787 0,393 0,858 0,976 0,314 0,236 0,059 0,059 0,118
C 0,984 0,472 0,905 0,976 0,314 0,236 0,059 0,059
0,118
D 0,984 0,59 0,944
0,976 0,314 0,236 0,059 0,059 0,118
4
---------------------- Page: 6 ----------------------
0 ISO ISO 8668-3: 1994(F)
5.1.2 Modules de traversée (code 2)
Voir figure 2 et tableau 4.
C
Logement de l’etiquette de
A7 -
repéra
Figure 2 - Module de traversée
Tableau 4 - Dimensions des modules de traversée
Dimensions en millimètres
I
E. F
A B c D
I I I
Taille du module
0 0 +0,2
0 +O,l
max. + a1
-0,3 -0,2 -0,2 -0,2 0
I
A 43,5 10 21,8 24,8 16,5 12,5 115 -T-L-
B 40 10 21,8 24,8 16,5 12,5 L5
50 12 23 24,8 16,5 12,5
C L5
15 24 24,8 16,5 12,5
D 50 L5
l
I I
Dimensions en inches 1
B E F G H J
A C D
Taille du module
0 +0,004 0 0 +0,008
max. & 0,004
-0,011 -0,008 -0,008 -0,008 0
A 1,712 0,393 0,858 0,976 0,649 0,492 0,059 0,059 0,118
B 1,574 0,393 0,858 0,976 0,649 0,492 0,059 0,059 0,118
C 1,968 0,472 0,905 0,976 0,649 0,492 0,059 0,059 0,118
D 1,968 0,59 0,944 0,976 0,649
0,492 0,059 0,059 0,118
5
---------------------- Page: 7 ----------------------
ISO 8668-3: 1994(F)
5.1.3 Profilés
Voir les figures 3 à 5 et les tableaux 5 et 6 pour les dimensions des profilés pour modules à retour.
Voir la figure6 et le tableau 7 pour les dimensions des profilés pour modules de traversée.
NOTE - Les dimensions sont données dans le tableau 5.
Figure 3 - Profilé pour modules à retour - Profilé standard (type Pl)
8
C
NOTE - Les dimensions sont données dans le tableau 5.
Figure 4 - Profilé pour modules à retour - Profilé perforé (type P2)
6
---------------------- Page: 8 ----------------------
ISO 8668-3: 1994(F)
Tableau 5 - Dimensions des profilés pour modules à retour des types Pl et P2
Dimensions en millimètres
F G H L
A B C D E
+0,3 +0,5 +0,3 +0,3
-0,l -0,05 0 0
22 25 6,05 8,05 8,6 10,6 L5 L5 27,5
Dimensions en inches
D E F G H L
A B C
+O,Oll +O,Oll
+O,Oll +0,019
-0,004 -0,002 0 0
0,866 0,984 0,238 0,317 0,338 0,417 0,059 0,059 1,082
j, ------------------‘--‘-- ---- - -------------- @ 5;
\o
.------------------------------------- ---- 2 0
Y
If
I I I I I l
c+c+c’-J I\ 13 I\n
1
---------,---- -,---------------- ----------
Figure 5 - Profilé pour modules à retour - Profilé renforcé (type P3)
Tableau 6 - Dimensions des profilés renforcés pour modules à retour (type P3)
Dimensions en millimètres
I
B c D E F G H J K L
A
+0,3 +0,5 +0,3 +0,3 +0,5 +0,5
-0,l -0,05 0 0 0 0
25 6,05 8,05 13 15 115 L5 4 10 I 27,5 I
Dimensions en inches
I
K L
A B c D E F G H J
+O,Oll +O,Oll +0,019 +0,019
+O,Oll +0,019
-0,004 -0,002 0 0 0 0
I 0,866 0,984 I 0,238 0,317 I 0,511 I 0,59 0,059 I 0,059 I 0,157 I 0,393 I 1,082 I
7
---------------------- Page: 9 ----------------------
IS
...
NORME
ISO
INTERNATIONALE 8668-3
Première édition
1994-I Z-01
Aéronefs - Systèmes de raccordement à
modules amovibles -
Partie 3:
Spécification détaillée pour le système du
type *1
Aircraft
- Terminal junction systems -
Part 3: Detail specifica tien for type 1 system
Numéro de référence
ISO 8668-3: 1994(F)
---------------------- Page: 1 ----------------------
ISO 8668-3: 1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les proiets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 8668-3 a été élaborée par le comité techni-
que ISOfK 20, Aéronautique et espace, sous-comité SC 1, Installations
électriques pour constructions aérospatiales.
L’ISO 8668 comprend les parties suivantes, présentées sous le titre gé-
- Systèmes de raccordement à modules amovibles:
néral Ahonefs
- Partie 1: Caractéristiques
- Partie 2: Essais
- Partie 3: Spécification détaillée pour le système du type 1
- Partie 4: Spécification détaillée pour le système du type 2
- Partie 5: Spécification détaillée pour le système du type 3
- Partie 6: Spécification détaillée pour le système du type 4
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE 0 ISO ISO 8668-3: 1994(F)
- Systèmes de raccordement à modules
Aéronefs
amovibles -
Partie 3:
Spécification détaillée pour le système du type 1
1 Domaine d’application
1.1 La présente partie de I’ISO 8668 prescrit les caractéristiques particulières au système de raccordement à
modules amovibles du type 1, prévu pour utilisation de - 55 “C à + 155 “C.
1.2 Le système de raccordement couvert par la présente partie de I’ISO 8668 comprend:
aj des modules à retour de quatre tailles;
b) des modules de traversée de quatre tailles;
c) des profilés adaptés à ces modules: profilé standard (PI), perforé (P2) ou renforcé (P3) pour les modules à
retour, profilé plein (P4) pour les modules de traversée;
d) des serre-modules et des pièces intermédiaires;
e) des étiquettes de repérage amovibles;
f) des contacts amovibles mâles à sertir de tailles 22, 20, 16 et 12;
g) des obturateurs d’étanchéité.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 8668. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’ISO 8668 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 8668-l : 1986, Aéronefs - Systèmes de raccordement à modules amovibles - Partie 1: Caractéristiques.
I SO 8668-2: 1986, Aéronefs - Systèmes de raccordement à modules amovibles - Partie 2: Essais.
MI L-I-81 969: 1982, Connecter and electrical contact - General specification for installing and removal tools.
3 Définitions
Pour les besoins de la présente partie de I’ISO 8668, les définitions données dans I’ISO 8668-l s’appliquent. Voir
la CEI 50(581):1978, Vocabulaire électro technique in terna tional - Chapitre 58 1: Composants
aussi
électromécaniques pour équipements électroniques.
1
---------------------- Page: 3 ----------------------
ISO 8668-3: 1994(F)
4 Désignation
4.1 Modules
Les modules doivent être désignés comme suit:
a) référence à la présente partie de NS0 8668;
b) séparé par un espace, un chiffre indiquant le genre de module:
1 = module à retour,
2 = module de traversée;
c) une lettre indiquant la taille du module: A, B, C ou D (voir figures 1 et 2);
d) trois chiffres indiquant le schéma d’interconnexion (voir 5.2);
e) une lettre définissant la résistance aux fluides (voir tableau 1).
- Codification de la résistance aux
Tableau 1
fluides
Fluide Code
Huile synthétique pour turbomachines
Huile minérale pour turbomachines A
Kérosène pour turbomachines
EXEMPLE
La désignation d’un module à retour de taille A, à 21 contacts de taille 22, arrangés selon le schéma d’inter-
connexion 101, et résistant aux fluides définis par le code A est la suivante:
Module à retour ISO 8668-3 1 A 101 A
4.2 Profilés
Les profilés doivent être désignés comme suit:
a) référence à la présente partie de I’ISO 8668;
b) séparé par un espace, un chiffre indiquant le genre de modules pour lequel le profilé est prévu:
1 = modules à retour,
2 = modules de traversée;
c) une.lettre indiquant le type de profilé:
Pl = profilé standard pour modules à retour,
P2 = profilé perforé pour modules à retour,
P3 = profilé renforcé pour modules à retour,
P4 = profilé plein pour modules de traversée;
d) un code à trois chiffres indiquant la longueur du profilé en millimètres;
e) séparé par un trait d’union, un chiffre indiquant la nature de la protection du profilé (voir tableau 2).
EXEMPLE
La désignation d’un profilé perforé pour modules à retour, de 100 mm de longueur, protégé par oxydation anodique
noire est la suivante:
Profilé perforé ISO 8668-3 1 P2 100 - 3
---------------------- Page: 4 ----------------------
ISO 8668-3: 1994(F)
Tableau 2 - Codification de la protection des
profilés
Code
Protection
Cadmiage blanc 1
Oxydation anodique incolore 2
Oxydation anodique noire 3
Oxydation anodique jaune 4
Acier inoxydable 5
4.3 Serre-modules et pièces intermédiaires
Les serre-modules et pièces intermédiaires doivent être désignés comme suit:
a) référence à la présente partie de I’ISO 8668;
b) séparés par un espace, deux lettres et un chiffre indiquant le type de serre-modules ou de pièce intermédiaire:
SRl et SR2 pour les modules à retour,
ST1 et ST2 pour les modules de traversée.
EXEMPLE
La désignation d’un serre-modules pour modules à retour est la suivante:
Serre-modules ISO 8668-3 SRl
4.4 Contacts
Les contacts doivent être désignés comme suit:
a) référence à la présente partie de I’ISO 8668;
b) séparé par un espace, le code à deux chiffres indiquant la taille du contact: 22, 20, 16 ou 12.
EXEMPLE
La désignation d’un contact de taille 22 est la suivante:
Contact ISO 8668-3 22
4.5 Obturateurs d’étanchéité
Les obturateurs d’étanchéité doivent être désignés comme suit:
a). référence à la présente partie de I’ISO 8668;
b) séparé par un espace, un code à deux chiffres: 01, 02, 03 ou 04 (voir tableau 9).
EXEMPLE
La désignation d’un obturateur d’étanchéité pour cavité de contact de taille 22 est la suivante:
Obturateur d’étanchéité ISO 8668-3 01
3
---------------------- Page: 5 ----------------------
ISO 8668-3: 1994(F)
5 Caractéristiques
5.1 Dimensions
Les dim.ensions données sont en millimètres. Sur les figures et dans certains tableaux, les valeurs en inches sont
indiquées entre parenthèses. Les vues sont représentées dans le premier dièdre.
5.1.1 Modules à retour (code 1)
Voir figure 1 et tableau 3.
-III:)
A
C
)L
Logementdel'étiquette de
A7 -
reperage amovible
Figure 1 - Module à retour
Tableau 3 - Dimensions des modules à retour
Dimensions en millimètres
I
A B
C I D I E I F I G I H I J I
I ataIG uu IIIUUUIG
max. f a1 0 +O,l 0 0 +0,2
-0,3 -0.2 -0,2
-0,2 0
A
21,6 10 21,8 24,8 8 6 1,5 1,5 3
B 20 10 21,8 24,8 8 6 1,5 1,5 3
C 25 12 23 24,8 8 6 1,5 1,5 3
D I 25 1 15 1 24
1 24,8 1 8 1 6 1 1,5 1 1,5
1 3 1
Dimensions en inches
I
A B c
D E F G H J
Taille du module
0
max. + 0,004 +0,004 0 0 +0,008
-0,011 -0,008 -0,008 -0,008 0
A 0,85 0,393 0,858 0,976 0,314 0,236 0,059 0,059
0,118
B 0,787 0,393 0,858 0,976 0,314 0,236 0,059 0,059 0,118
C 0,984 0,472 0,905 0,976 0,314 0,236 0,059 0,059
0,118
D 0,984 0,59 0,944
0,976 0,314 0,236 0,059 0,059 0,118
4
---------------------- Page: 6 ----------------------
0 ISO ISO 8668-3: 1994(F)
5.1.2 Modules de traversée (code 2)
Voir figure 2 et tableau 4.
C
Logement de l’etiquette de
A7 -
repéra
Figure 2 - Module de traversée
Tableau 4 - Dimensions des modules de traversée
Dimensions en millimètres
I
E. F
A B c D
I I I
Taille du module
0 0 +0,2
0 +O,l
max. + a1
-0,3 -0,2 -0,2 -0,2 0
I
A 43,5 10 21,8 24,8 16,5 12,5 115 -T-L-
B 40 10 21,8 24,8 16,5 12,5 L5
50 12 23 24,8 16,5 12,5
C L5
15 24 24,8 16,5 12,5
D 50 L5
l
I I
Dimensions en inches 1
B E F G H J
A C D
Taille du module
0 +0,004 0 0 +0,008
max. & 0,004
-0,011 -0,008 -0,008 -0,008 0
A 1,712 0,393 0,858 0,976 0,649 0,492 0,059 0,059 0,118
B 1,574 0,393 0,858 0,976 0,649 0,492 0,059 0,059 0,118
C 1,968 0,472 0,905 0,976 0,649 0,492 0,059 0,059 0,118
D 1,968 0,59 0,944 0,976 0,649
0,492 0,059 0,059 0,118
5
---------------------- Page: 7 ----------------------
ISO 8668-3: 1994(F)
5.1.3 Profilés
Voir les figures 3 à 5 et les tableaux 5 et 6 pour les dimensions des profilés pour modules à retour.
Voir la figure6 et le tableau 7 pour les dimensions des profilés pour modules de traversée.
NOTE - Les dimensions sont données dans le tableau 5.
Figure 3 - Profilé pour modules à retour - Profilé standard (type Pl)
8
C
NOTE - Les dimensions sont données dans le tableau 5.
Figure 4 - Profilé pour modules à retour - Profilé perforé (type P2)
6
---------------------- Page: 8 ----------------------
ISO 8668-3: 1994(F)
Tableau 5 - Dimensions des profilés pour modules à retour des types Pl et P2
Dimensions en millimètres
F G H L
A B C D E
+0,3 +0,5 +0,3 +0,3
-0,l -0,05 0 0
22 25 6,05 8,05 8,6 10,6 L5 L5 27,5
Dimensions en inches
D E F G H L
A B C
+O,Oll +O,Oll
+O,Oll +0,019
-0,004 -0,002 0 0
0,866 0,984 0,238 0,317 0,338 0,417 0,059 0,059 1,082
j, ------------------‘--‘-- ---- - -------------- @ 5;
\o
.------------------------------------- ---- 2 0
Y
If
I I I I I l
c+c+c’-J I\ 13 I\n
1
---------,---- -,---------------- ----------
Figure 5 - Profilé pour modules à retour - Profilé renforcé (type P3)
Tableau 6 - Dimensions des profilés renforcés pour modules à retour (type P3)
Dimensions en millimètres
I
B c D E F G H J K L
A
+0,3 +0,5 +0,3 +0,3 +0,5 +0,5
-0,l -0,05 0 0 0 0
25 6,05 8,05 13 15 115 L5 4 10 I 27,5 I
Dimensions en inches
I
K L
A B c D E F G H J
+O,Oll +O,Oll +0,019 +0,019
+O,Oll +0,019
-0,004 -0,002 0 0 0 0
I 0,866 0,984 I 0,238 0,317 I 0,511 I 0,59 0,059 I 0,059 I 0,157 I 0,393 I 1,082 I
7
---------------------- Page: 9 ----------------------
IS
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
