ISO 13861:2000
(Main)Machinery for forestry — Wheeled skidders — Terms, definitions and commercial specifications
Machinery for forestry — Wheeled skidders — Terms, definitions and commercial specifications
This International Standard specifies terminology and required information as a general framework for identifying and describing the main dimensions and features of wheeled skidders. It is applicable to articulated wheeled cable and grapple skidders as defined in ISO 6814. NOTE The terminology and requirements given in this International Standard will not necessarily all apply to a specific machine. Machines may be characterized by the dimensions and features which are relevant to them.
Matériel forestier — Débusqueuses à roues — Termes, définitions et spécifications commerciales
La présente Norme internationale spécifie la terminologie et les informations nécessaires comme cadre général d'identification et de description des principales dimensions et caractéristiques des débusqueuses à roues. Elle est applicable aux débusqueuses à câble et à grappin articulées sur roues définies dans l'ISO 6814. NOTE La terminologie et les exigences données dans la présente Norme internationale ne s'appliquent pas nécessairement toutes à une machine spécifique. Les machines peuvent être caractérisées par leurs dimensions et caractéristiques appropriées.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13861
First edition
2000-04-15
Machinery for forestry — Wheeled
skidders — Terms, definitions and
commercial specifications
Matériel forestier — Débusqueuses à roues — Termes, définitions et
spécifications commerciales
Reference number
ISO 13861:2000(E)
©
ISO 2000
---------------------- Page: 1 ----------------------
ISO 13861:2000(E)

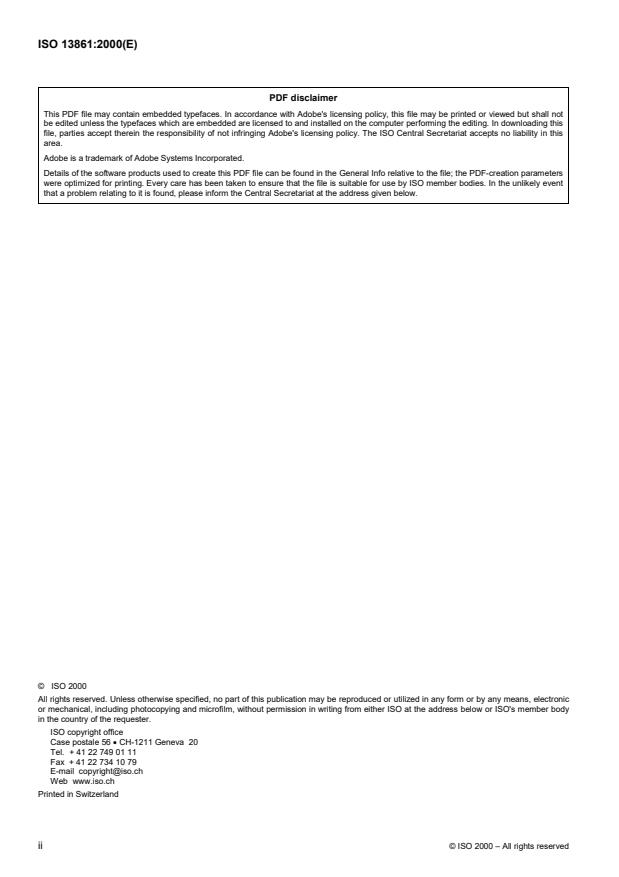

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2000
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13861:2000(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 13861 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for
agriculture and forestry, Subcommittee SC 15, Machinery for forestry.
© ISO 2000 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 13861:2000(E)
Machinery for forestry — Wheeled skidders — Terms, definitions
and commercial specifications
1 Scope
This International Standard specifies terminology and required information as a general framework for identifying
and describing the main dimensions and features of wheeled skidders.
It is applicable to articulated wheeled cable and grapple skidders as defined in ISO 6814.
NOTE The terminology and requirements given in this International Standard will not necessarily all apply to a specific
machine. Machines may be characterized by the dimensions and features which are relevant to them.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent edition of the normative document indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 6814:2000, Machinery for forestry — Mobile and self-propelled machinery — Terms, definitions and
classification.
3 Terms definitions and classification
See Figures 1 to 6. The figures are for illustrative purposes only and are not intended to depict specific machines.
All dimensions are with the axles parallel, unless otherwise specified.
3.1 General
3.1.1
right (left) hand
operator's right hand side (left hand side) when facing in the normal direction of travel and with the machine in its
primary functional mode
3.1.2
front/rear
front or rear of the operator, respectively, when facing in the normal direction of travel and with the machine in its
primary functional mode
3.1.3
ground reference plane
GRP
hard, flat, horizontal surface on which the machine is placed for measurements
© ISO 2000 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 13861:2000(E)
3.2 Masses
3.2.1
normal operating mass
total mass of the machine as specified, fully serviced, with full fluid levels and a 75 kg operator
3.2.2
maximum operating mass
total mass of the machine as specified, fully serviced, with full fluid levels and a 75 kg operator, including all
machine options with the largest tyre or hydro-inflation combination and the manufacturer's maximum specified
load
3.2.3
load per axle
standard and maximum mass on both the front and rear axles
3.3 Main machine dimensions
3.3.1
total frame length
l
1
horizontal distance between the vertical planes perpendicular to the longitudinal axis passing through the farthest
points on the front and rear of the machine, including fenders, tow bars, butt plate, etc., but excluding the fairlead,
blade, or grapple
3.3.2
overall length
l
2
horizontal distance from a vertical plane touching the forwardmost point of the machine, blade positioned to give
maximum forward reach, to a vertical plane touching the rearmost point of the machine
3.3.3
wheelbase
l
3
horizontal distance from the centre of the front axle or front bogie axle assembly to the centre of the rear axle or
rear bogie axle assembly when both axles are perpendicular to the longitudinal axis
3.3.4
articulation joint to maximum blade arc
l
4
horizontal distance from the centreline of the articulation joint to a vertical line tangent to the arc of the blade's
lower edge as it passes from its maximum height h to the lowest blade position h
3 4
3.3.5
articulation joint to front of machine
l
5
horizontal distance from the centreline of the articulation joint to a vertical plane touching the farthest point forward,
blade excluded
3.3.6
articulation joint to front axle
l
6
horizontal distance from the centreline of the articulation joint to the centre of the front axle or front bogie axle
assembly
...
NORME ISO
INTERNATIONALE 13861
Première edition
2000-04-15
Matériel forestier — Débusqueuses à
roues — Termes, définitions et
spécifications commerciales
Machinery for forestry — Wheeled skidders — Terms, definitions and
commercial specifications
Numéro de référence
ISO 13861:2000(F)
©
ISO 2000
---------------------- Page: 1 ----------------------
ISO 13861:2000(F)

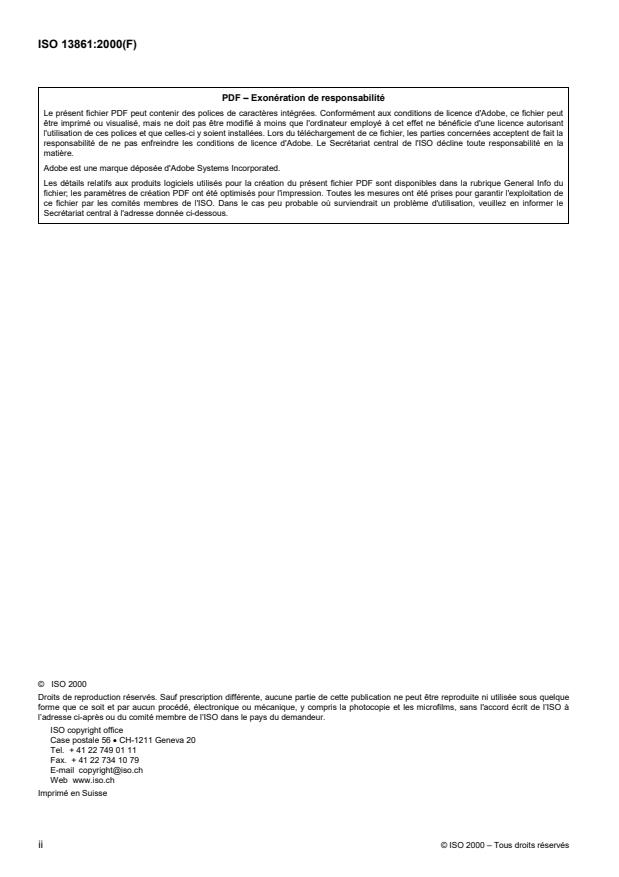

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2000
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
ImpriméenSuisse
ii © ISO 2000 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13861:2000(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente/du présent Norme internationale
peuvent faire l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 13861 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels
agricoles et forestiers, sous-comité SC 15, Matériel forestier.
© ISO 2000 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 13861:2000(F)
Matériel forestier — Débusqueuses à roues — Termes, définitions
et spécifications commerciales
1 Domaine d'application
La présente Norme internationale spécifie la terminologie et les informations nécessaires comme cadre général
d’identification et de description des principales dimensions et caractéristiques des débusqueuses à roues.
Elle est applicable aux débusqueuses à câble et à grappin articulées sur roues définies dans l’ISO 6814.
NOTE La terminologie et les exigences données dans la présente Norme internationale ne s’appliquent pas
nécessairement toutes à une machine spécifique. Les machines peuvent être caractérisées par leurs dimensions et
caractéristiques appropriées.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente Norme internationale. Pour les références datées, les amendements
ultérieurs ou les révisions de cette publication ne s’appliquent pas. Toutefois, les parties prenantes aux accords
fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer l’édition la plus
récente du document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document
normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes
internationales en vigueur.
ISO 6814:2000, Matériel forestier — Machines mobiles et automotrices — Termes, définitions et classification.
3 Termes et définitions
Voir les Figures 1 à 6. Les figures sont destinées seulement à illustrer, et non pas à décrire des machines
spécifiques.
Sauf prescription différente, toutes les dimensions sont valables dans le cas où les essieux sont parallèles.
3.1 Généralités
3.1.1
droite (gauche)
à droite (à gauche) de l’opérateur faisant face au sens normal de déplacement de la machine, dans son mode
principal de fonctionnement normal
3.1.2
avant/arrière
respectivement, avant et arrière de l’opérateur faisant face au sens normal de déplacement de la machine, dans
son mode principal de fonctionnement normal
© ISO 2000 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 13861:2000(F)
3.1.3
plan de référence au sol
PRS
surface horizontale ferme et plane sur laquelle est placée la machine pour les mesurages
3.2 Masses
3.2.1
masse normale de fonctionnement
masse totale de la machine telle que spécifiée, entièrement équipée, réservoirs pleins et transportant un
conducteur de 75 kg
3.2.2
masse maximale de fonctionnement
masse totale de la machine telle que spécifiée, entièrement équipée, réservoirs pleins et transportant un
conducteur de 75 kg, y compris toutes les options de la machine avec les pneumatiques les plus larges ou la plus
grande combinaison de lest liquide, ainsi que la charge maximale indiquée par le constructeur
3.2.3
charge par essieu
masse standard et maximale portant sur les essieux avant et arrière
3.3 Principales dimensions de la machine
3.3.1
longueur totale du châssis
l
1
distance horizontale entre les plans verticaux, perpendiculaires à l'axe longitudinal, passant par les points les plus
à l'extérieur de l'avant et de l'arrière de la machine, y compris les garde-boue, les barres de remorquage, le
bouclier, etc., mais à l'exclusion du guide-câble, de la lame ou du grappin
3.3.2
longueur hors tout
l
2
distance horizontale entre un plan vertical passant par le point le plus éloigné à l'avant de la machine, la lame étant
positionnée de sorte que sa portée avant soit maximale, et un plan vertical passant par le point le plus éloigné à
l'arrière de la machine
3.3.3
empattement
l
3
distance horizontale entre le centre de l'essieu avant ou du bogie avant et le centre de l'essieu arrière ou du bogie
arrière, lorsque les deux essieux sont perpendiculaires à l'axe longitudinal
3.3.4
distance entre l’axe de l'articulation et le point le plus éloigné de l'arc décrit par la lame
l
4
distance horizontale entre l'axe d'articulation et une tangente verticale à l'arc décrit par le bord inférieur de la lame,
lorsqu'elle passe de sa position la plus haute h à sa position la plus basse h
3 4
3.3.5
distance de l’axe de l'articulation à l'avant de la machine
l
5
distance horizontale entre l'axe d'articulation et un plan vertical passant par le point le plus éloigné à l'avant, la
lame étant exclue
2 © ISO 2000 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 13861:2000(F)
3.3.6
distance entre l’axe de l'articulation et l'essieu avant
l
6
distance horizontale entre l'axe d'articulation et le centr
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
