INTERNATIONAL ISO
STANDARD 9904
Second edition
2000-03-15
Textile machinery and accessories — Steel
pins for spinning preparatory and spinning
machinery
Matériel pour l'industrie textile — Pointes en acier pour les matériels de
préparation de filature et de filature
Reference number
ISO 9904:2000(E)
©
ISO 2000
---------------------- Page: 1 ----------------------
ISO 9904:2000(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2000
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9904:2000(E)
Contents Page
Foreword.iv
1 Scope .1
2 Basic dimensions .1
3 Round pins .2
4 Round pins with notch.6
5 Flat pins .7
6 Flat pins with foot .9
Bibliography.11
© ISO 2000 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9904:2000(E)

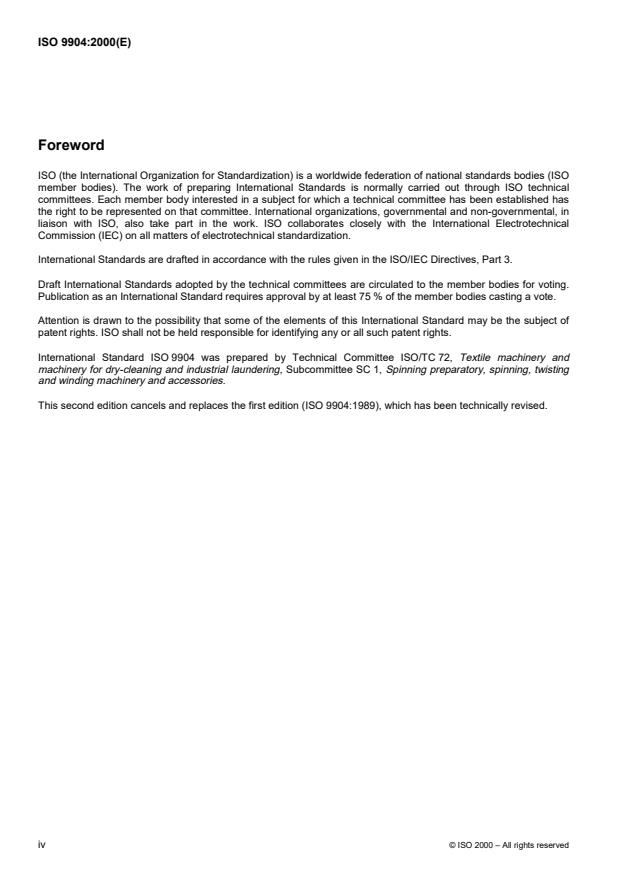

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 9904 was prepared by Technical Committee ISO/TC 72, Textile machinery and
machinery for dry-cleaning and industrial laundering, Subcommittee SC 1, Spinning preparatory, spinning, twisting
and winding machinery and accessories.
This second edition cancels and replaces the first edition (ISO 9904:1989), which has been technically revised.
iv © ISO 2000 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 9904:2000(E)
Textile machinery and accessories — Steel pins for spinning
preparatory and spinning machinery
1 Scope
This International Standard specifies the dimensions, characteristics and designations of steel pins recommended
for spinning preparatory and spinning machinery.
2 Basic dimensions
The basic dimensions of the pins are given in Table 1.
Table 1 — Basic dimensions of pins (see Figures 1 to 4)
Number d, a or b
mm
1 7,62
2 7,01
3 6,35
4 5,97
5 5,39
6 4,88
7 4,47
8 4,06
9 3,76
10 3,35
11 2,95
12 2,62
13 2,34
14 1,98
15 1,79
16 1,63
17 1,42
18 1,22
19 1,07
20 0,99
21 0,88
22 0,79
23 0,71
24 0,62
25 0,535
26 0,5
27 0,44
28 0,38
29 0,355
30 0,33
31 0,3
32 0,28
33 0,25
© ISO 2000 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 9904:2000(E)
3 Round pins
3.1 Dimensions
Round pins are divided into the following three types:
� Type A: Round pins for spinning preparatory machinery, in which
2
ll��for 5,56 mm
21 1
3
3
ll��for 19,05 mm
21 1
4
� Type B: Hackle pins for bast fibre spinning machinery, in which
1
ll�
21
2
� Type C: Card pins, in which
1
ll�
21
4
2
Figure 1 shows round pin dimensions, using Type A,ll� , as an example. The dimensions of the various round
21
3
pin types are given in Table 2.
Figure 1 — Round pin
3.2 Characteristics
Material: Steel (quality at the choice of the manufacturer)
Vickers hardness: Diameter Nos. 1 to 20: 620 HV2 to 750 HV2
Diameter Nos. 21 to 33: 700 HV2 to 800 HV2
Surface roughness: Types A and B: Rau 0,1�m
Type C: Rau 0,8�m
2 © ISO 2000 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 9904:2000(E)
Table 2 — Dimensions and types of round pins
Round pin type (A, B or C)
Code number
Diameter
Length l ,mm
1
l tolerances
1
a 0 0
d d tol.
No.
� 02, � 03,
mm mm
74,47 B
A
84,06 B
� 0,005
93,76 B
� 00, 25
C CCC CC
(9 1/2) 3,56
C CCC CC
A A A
10 3,35 B B
C CC C CC
(10 1/2) 3,15
C CCC CC
A A A
11 2,95 B B B
C C CC CC C CC
(11 1/2) 2,78
C C C CCC CC
A AA
12 2,62 B B B
...
NORME ISO
INTERNATIONALE 9904
Deuxième édition
2000-03-15
Matériel pour l'industrie textile — Pointes
en acier pour les matériels de préparation
de filature et de filature
Textile machinery and accessories — Steel pins for spinning preparatory
and spinning machinery
Numéro de référence
ISO 9904:2000(F)
©
ISO 2000
---------------------- Page: 1 ----------------------
ISO 9904:2000(F)

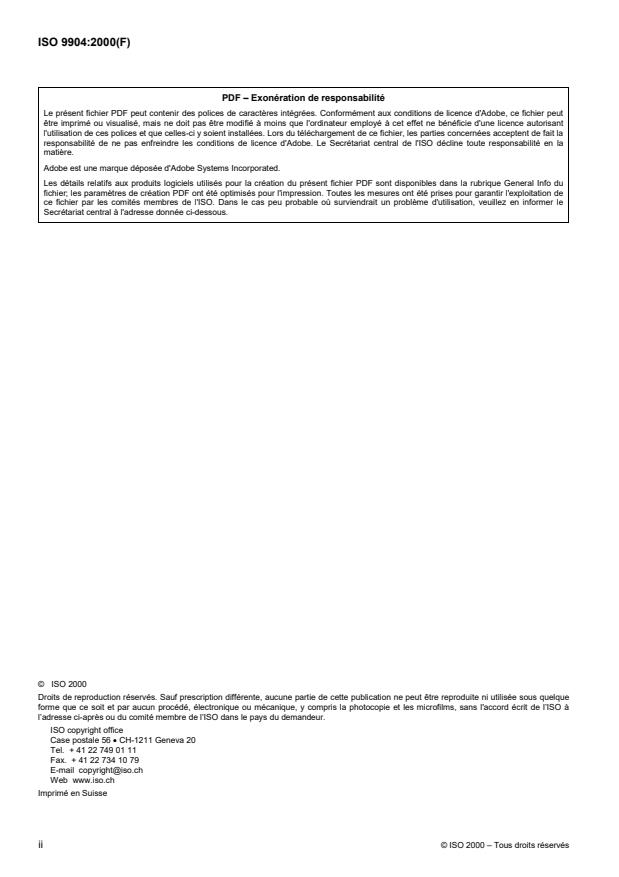

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2000
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
ImpriméenSuisse
ii © ISO 2000 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9904:2000(F)
Sommaire Page
Avant-propos.iv
1 Domaine d’application .1
2 Dimensions principales .1
3 Pointes rondes.2
4 Pointes rondes avec rainure.6
5 Pointes plates.7
6 Pointes plates avec pied .9
Bibliographie .11
© ISO 2000 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9904:2000(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 9904 a été élaborée par le comité technique ISO/TC 72, Matériel pour l'industrie
textile et machines pour le nettoyage à sec et la blanchisserie industrielle, sous-comité SC 1, Matériel de
préparation de filature, de filature, de retordage et de bobinage, et accessoires.
Cette deuxième édition annule et remplace la première édition (ISO 9904:1989), qui a fait l'objet d'une révision
technique.
iv © ISO 2000 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9904:2000(F)
Matériel pour l'industrie textile — Pointes en acier pour les
matériels de préparation de filature et de filature
1 Domaine d’application
La présente Norme internationale prescrit les dimensions, caractéristiques et désignations des pointes en acier
recommandées pour les matériels de préparation de filature et de filature.
2 Dimensions principales
Les dimensions principales des pointes sont données dans le Tableau 1.
Tableau 1 — Dimensions principales des pointes (voir Figures 1 à 4)
Numéro d, a ou b
mm
1 7,62
2 7,01
3 6,35
4 5,97
5 5,39
6 4,88
7 4,47
8 4,06
9 3,76
10 3,35
11 2,95
12 2,62
13 2,34
14 1,98
15 1,79
16 1,63
17 1,42
18 1,22
19 1,07
20 0,99
21 0,88
22 0,79
23 0,71
24 0,62
25 0,535
26 0,5
27 0,44
28 0,38
29 0,355
30 0,33
31 0,3
32 0,28
33 0,25
© ISO 2000 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 9904:2000(F)
3 Pointes rondes
3.1 Dimensions
Les pointes rondes sont classées selon les trois types suivants:
� Type A: Pointes rondes pour matériel de préparation de filature, où
2
ll��pour 5,56 mml� 17,46 mm
21 1
3
3
ll��pour 19,05 mml� 50,8 mm
21 1
4
� Type B: Pointes «Hackle» pour matériel de filature de filasse, où
1
ll�
21
2
� Type C: Pointes pour cardes, où
1
ll�
21
4
Les dimensions des trois différents types sont représentées à la Figure 1 et données dans le Tableau 2.
Figure 1 — Pointe ronde
3.2 Caractéristiques
Matériau: Acier (qualité au choix du fabricant)
os
Dureté Vickers: Diamètres n 1à20:620 HV2 à750 HV2
os
Diamètres n 21 à 33: 700 HV2 à 800 HV2
État de surface: Types A et B: Rau 0,1�m
Type C: Rau 0,8�m
2 © ISO 2000 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 9904:2000(F)
Tableau 2 — Dimensions et types de pointes rondes
Type de pointe ronde (A, B ou C)
Numéro de code
Diamètre
Longueur l ,mm
1
Tolérances sur l
1
o a 0 0
d Tol. sur d
N
� 02, � 03,
mm mm
74,47 B
A
84,06 B
� 0,00
...
