ISO 3770:1976

NORME INTERNATIONALE 3770
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *ME)IiflYHAPOflHAR OPrAHM3AUMI il0 CTAHnAPTM3AUMM .ORGANISATION INTERNATIONALE DE NORMALISATION
Revêtements métalliques - Essai au brouillard salin
CASS)
cupro-acétique (Essai
Metallic coatings - Copper-accelerated acetic acid salt spray test [CASS test)
Première édition - 1976-11-01
-
U
-
CDU 669.058 : 620.193.25
Réf. no : IS0 3770-1976 (FI
W
pi
c
Descripteurs : revêtement métallique, essai, essai de corrosion, essai au brouillard salin.
O
pi
pi
m
E
Prix basé sur 4 pages

---------------------- Page: 1 ----------------------

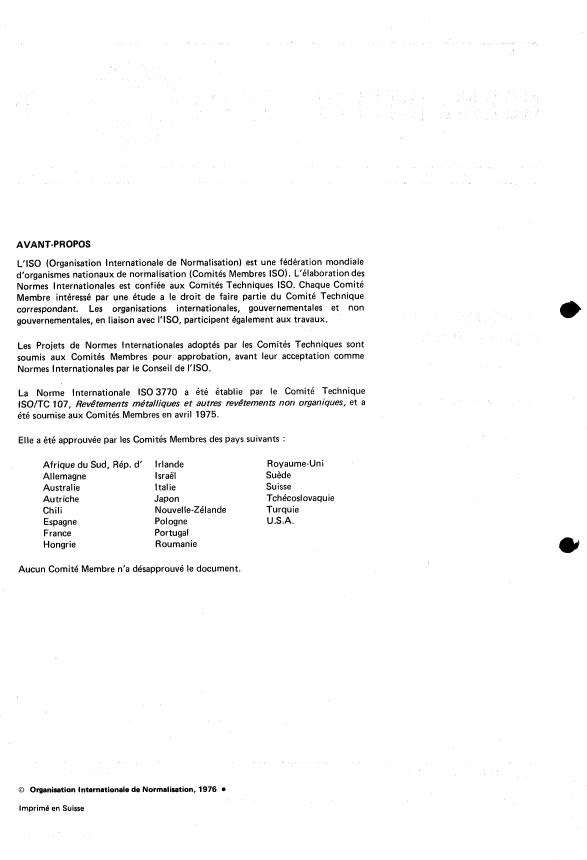

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration des
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
et non
correspondant. Les organisations internationales, gouvernementales
gouvernementales, en liaison avec I‘ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I‘ISO.
La Norme Internationale IS03770 a été établie par le Comité Technique
ISOITC 107, Revêtements métalliques et autres revêtements non organiques, et a
été soumise aux Comités Membres en avril 1975.
Elle a été approuvée par les Comités Membres des pays suivants :
Irlande Royaume-Uni
Afrique du Sud, Rép. d’
Israël Suède
Allemagne
Italie Suisse
Australie
Japon Tchécoslovaquie
Autriche
Nouvelle-Zélande Turquie
Chili
Pologne U.S.A.
Espagne
Portugal
France
Hongrie Roumanie
Aucun Comité Membre n‘a désapprouvé le document.
O Organisation Internationale de Normalisation, 1976 0
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE
IS0 3770-1976 (F)
Revêtements métalliques - Essai au brouillard salin
cupro-acétique (Essai CASS)
O INTRODUCTION d'impuretés au total, pourcentages calculés par rapport au
sel sec. Si le pH de la solution préparée est en dehors des
II est rare qu'il existe un rapport direct entre la résistance
limites 6,O et 7,O. .la présence d'impuretés dans le sel, dans
a l'action du brouillard salin et la résistance à la corrosion
l'eau ou dans les deux doit être examinée.
dans d'autres milieux, car différents facteurs qui
influencent l'évolution de la corrosion, tels que la
2.2 Une quantité suffisante de chlorure de cuivre(l1)
formation de pellicules protectrices, varient considérable-
1)
dihydraté (CuCI2.2H2O) doit être dissoute dans la solution
les conditions rencontrées. Les résultats d'essai
ment selon
saline, pour obtenir une concentration de 0,26 * 0.02 g/I
ne doivect donc pas être considérés comme une indication
(égale à 0,205 f 0,015 g/l de CuC12).
directe de la résistance a la corrosion des revêtements dans
tous les milieux où ces revêtements peuvent être utilisés.
2.3 Un volume suffisant d'acide acétique cristallisable doit
Le comportement des divers revêtements pendant l'essai
être ajouté à la solution saline, pour obtenir un pH de la
ne doit pas non plus être considéré comme une indication
solution pulvérisée recueillie dans la chambre de pulvé-
directe de leur relative résistance à la corrosion en service.
risation (voir 3.1.4) compris entre 3.1 et 33. Si le pH de
la solution initialement préparée est de 3,O à 3,1, le pH
du brouillard salin sera vraisemblablement compris dans
1 OBJET ET DOMAINE D'APPLICATION
les limites spécifiées. Le pH est à mesurer de façon électro-
métrique a 25 OC, mais on peut utiliser, dans les essais de
La présente Norme Internationale spécifie l'appareillage,
routine, un papier indicateur d'une gamme étroite de pH
le réactif et le mode opératoire de l'essai au brouillard
qui peut donner des indications précises à 0,î unité de
salin cupro-acétique permettant d'évaluer la qualité des
pH près, ou moins. Les corrections nécessaires doivent
revêtements ou des produits déposés conformément aux
être effectuées par addition de solution d'acide acétique
spécifications relatives aux revêtements ou aux produits.
cristallisable ou d'hydroxyde de sodium de qualité pour
analyse.
L'essai a été mis au point pour évaluer la qualité des
revêtements décoratifs de cuivre + nickel + chrome ou de
nickel + chrome; il convient également à l'essai des couches
2.4 La solution doit être filtrée avant d'être placée dans
d'oxydes anodiques de l'aluminium. II ne doit être effectué
4 le réservoir de l'appareil, afin d'enlever toutes les matières
que sur ces revêtements, sauf spécification contraire. Cet
les orifices du dispositif
solides qui pourraient obturer
essai ne convient pas pour comparer les revêtements
de pulvérisation.
cuivre + nickel -t chrome avec les revêtements nickel 4-
chrome, car l'effet d'accélération des produits de corrosion
du cuivre issus des revêtements cuivre + nickel + chrome
3 APPAREILLAGE
est masqué par l'action des ions cuivre contenus dans la
solution d'essai.
3.1 L'appareillage d'essai comprend les éléments suivants :
La présente Norme Internationale ne prescrit aucune
règle quant au type d'éprouvette, aux périodes d'exposition
d'un produit particulier et a l'interprétation des résultats.
3.1.1 Une chambre de pulvérisation, fabriquée ou
Ces détails sont fournis dans les spécifications corres-
chemisée en une matière résistant au pouvoir corrosif de la
ou de produits.
pondantes de revêtements
solution pulvérisée. La chambre doit avoir une capacité
minimale de 0.2 m3 et, de préférence, de pas moins de
0,4 m3, tout volume plus faible posant des difficultés
2 SOLUTION D'ESSAI
quant à la répartition uniforme du brouillard. La partie
supérieure de la chambre doit être conçue de sorte que
2.1 La solution d'essai doit être préparée par dissolution
les gouttes de solution accumulées, qui ruissellent à la
de chlorure de sodium dans de l'eau distillée ou déionisée,
surface, ne puissent s'écouler sur les pièces essayées.
pour obtenir une concentration de 50 f 5 g/I. Le chlorure
de sodium doit être blanc et donner une solution incolore
Les dimensions et la forme de la chambre de pulvérisation
dans l'eau. II ne doit pas contenir de cuivre ni de nickel, et doivent être telles que la quantité de solution recueillie soit
pas plus de 0,l % d'iodure de sodium ni plus de 0,4 % comprise dans les limites spécifiées en 6.2.
1

---------------------- Page: 3 ----------------------

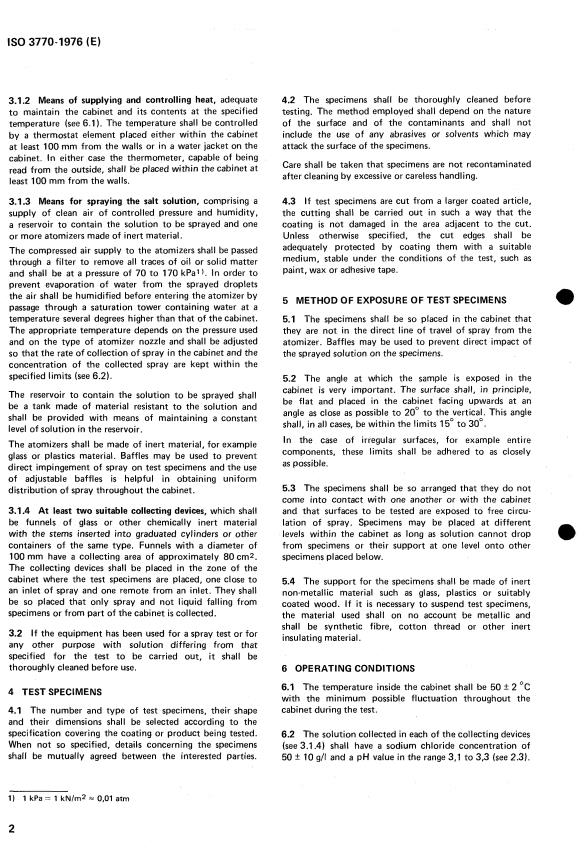

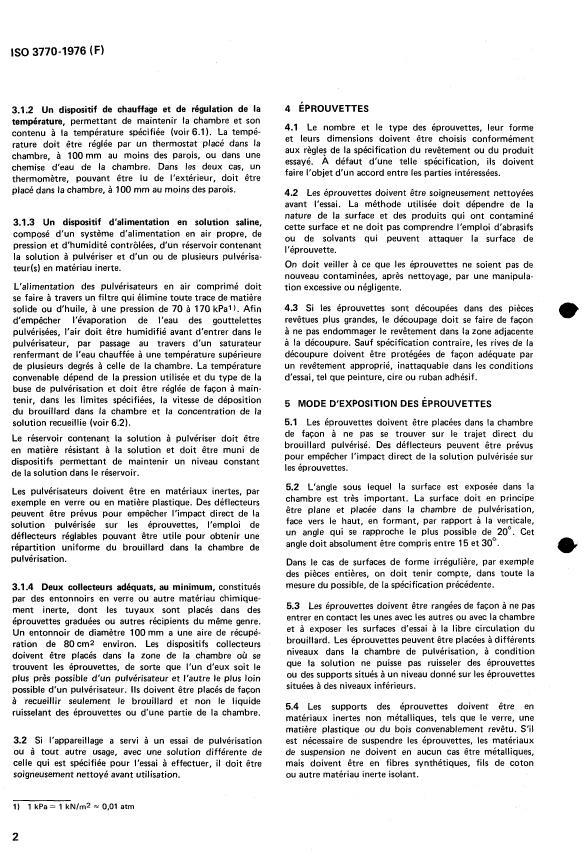

IS0 3770-1976 (F)
3.1.2 Un dispositif de chauffage et de régulation de la 4 ÉPROUVETTES
température, permettant de maintenir la chambre et son
4.1 Le nombre et le type des éprouvettes, leur forme
contenu à la température spécifiée (voir 6.1). La tempé-
et leurs dimensions doivent être choisis conformément
rature doit être réglée par un thermostat placé dans la
la spécification du revêtement ou du produit
aux règles de
chambre, à 100mm au moins des parois, ou dans une
essayé. A défaut d'une telle spécification, ils doivent
chemise d'eau de la chambre. Dans les deux cas, un
faire l'objet d'un accord entre les parties intéressées.
thermomètre, pouvant être lu de l'extérieur, doit être
placé dans la chambre, à 100 mm au moins des parois.
4.2 Les éprouvettes doivent être soigneusement nettoyées
avant l'essai. La méthode utilisée doit dépendre de la
nature de la surface et des produits qui ont contaminé
3.1.3 Un dispositif d'alimentation en solution saline,
cette surface et ne doit pas comprendre l'emploi d'abrasifs
composé d'un système d'alimentation en air propre, de
ou de solvants qui peuvent attaquer la surface de
pression et d'humidité contrôlées, d'un réservoir contenant
l'éprouvette.
la solution à pulvériser et d'un ou de plusieurs pulvérisa-
On doit veiller à ce que les éprouvettes ne soient pas de
teur(s) en matériau inerte.
nouveau contaminées, après nettoyage, par une manipula-
L'alimentation des pulvérisateurs en air comprimé doit
tion excessive ou négligente.
se faire à travers un filtre qui élimine toute trace de matière
solide ou d'huile, à une pression de 70 à 170 kPal). Afin 4.3 Si les éprouvettes sont découpées dans des pièces
d'empêcher l'évaporation de l'eau des gouttelettes revêtues plus grandes, le découpage doit se faire de façon
pulvérisées, l'air doit être humidifié avant d'entrer dans le à ne pas endommager le revêtement dans la zone adjacente
pulvérisateur, par passage au travers d'un saturateur à la découpure. Sauf spécification contraire, les rives de la
renfermant de l'eau chauffée à une température supérieure découpure doivent être protégées de façon adéquate par
de plusieurs degrés à celle de la chambre. La température un revêtement approprié, inattaquable dans les conditions
convenable dépend de la pression utilisée et du type de la d'essai, tel que peinture, cire ou ruban adhésif.
buse de pulvérisation et doit être réglée de façon à main-
tenir, dans les limites spécifiées, la vitesse de déposition
5 MODE D'EXPOSITION DES ÉPROUVETTES
du brouillard dans la chambre et la concentration de la
solution recueillie (voir 6.2). 5.1 Les éprouvettes doivent être placées dans la chambre
de façon à ne pas se trouver sur le trajet direct du
Le réservoir contenant la solution à pulvériser doit être
brouillard pulvérisé. Des déflecteurs peuvent être prévus
en matière résistant à la solution et doit être muni de
la solution pulvérisée sur
pour empêcher l'impact direct de
dispositifs permettant de maintenir un niveau constant
les éprouvettes.
de la solution dans le réservoir.
5.2 L'angle sous lequel la surface est exposée dans la
Les pulvérisateurs doivent être en matériaux inertes, par
chambre est très important. La surface doit en principe
exemple en verre ou en matière plastique. Des déflecteurs
être plane et placée dans la chambre de pulvérisation,
peuvent être prévus pour empêcher l'impact direct de la
face vers le haut, en formant, par rapport a la verticale,
solution pulvérisée sur les éprouvettes, l'emploi de
un angle qui se rapproche le plus possible de 20". Cet
déflecteurs réglables pouvant être utile pou
...
