INTERNATIONAL ISO
STANDARD 3785
Second edition
2006-02-01
Metallic materials — Designation of test
specimen axes in relation to product
texture
Matériaux métalliques — Désignation des axes des éprouvettes en
relation avec la texture du produit
Reference number
ISO 3785:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 3785:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3785:2006(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Designation system. 1
3 Designation of unnotched specimens. 1
4 Designation of notched (or precracked) specimens. 3
5 Application of designation system in material specification. 3
Annex A (informative) Influence of mechanical working on material structure and properties . 7
© ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3785:2006(E)

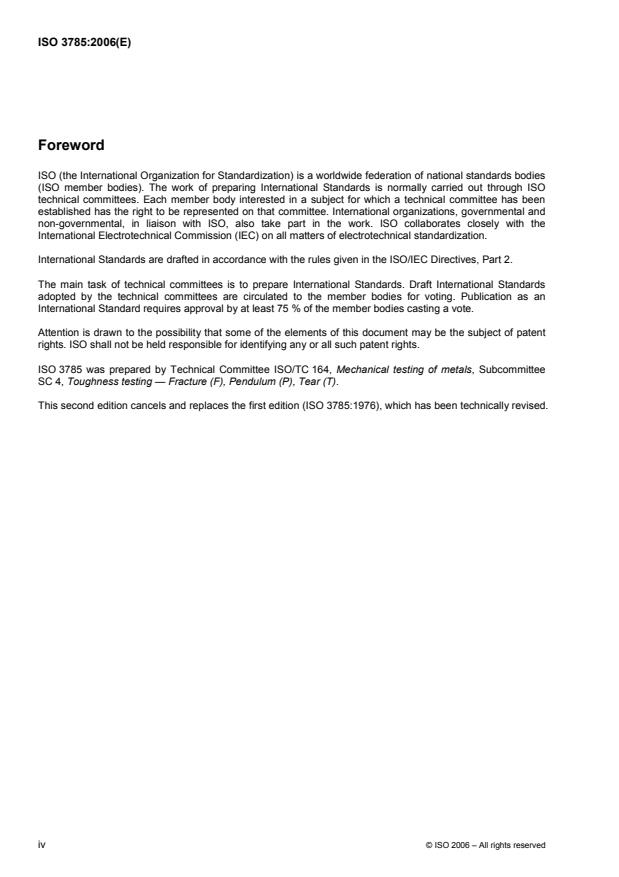

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3785 was prepared by Technical Committee ISO/TC 164, Mechanical testing of metals, Subcommittee
SC 4, Toughness testing — Fracture (F), Pendulum (P), Tear (T).
This second edition cancels and replaces the first edition (ISO 3785:1976), which has been technically revised.
iv © ISO 2006 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 3785:2006(E)
Introduction
The measured mechanical properties of a metallic product, especially those characterizing ductility and
toughness, such as elongation, reduction of area, fracture toughness and impact resistance, are dependent
on the test specimen location within the product and orientation with respect to the product's principal
directions of metal working, grain flow or otherwise-produced texture. This International Standard specifies a
method for designating specimen orientation in relation to product texture.
© ISO 2006 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3785:2006(E)
Metallic materials — Designation of test specimen axes in
relation to product texture
1 Scope
This International Standard specifies a method for designating test specimen axes in relation to product
texture by means of an X-Y-Z orthogonal coordinate system.
The system applies equally to unnotched and notched (or precracked) test specimens.
The method is intended only for metallic materials with uniform texture that can be unambiguously determined.
Test specimen orientation is decided before specimen machining, identified in accordance with the
designation system specified in this International Standard, and recorded.
2 Designation system
2.1 General
The method for relating specimen axes to the characteristic directions of the product makes use of an X-Y-Z
orthogonal coordinate system for wrought metals:
⎯ the letter X always denotes the direction of principal deformation (maximum grain flow in the product);
⎯ the letter Y denotes the direction of least deformation;
⎯ the letter Z denotes the direction normal to the X-Y plane.
2.2 Exception — not aligned
When the specimen direction does not coincide with the product's characteristic grain-flow directions, two
letters are used as described for unnotched specimens in 3.2.2 and 3.2.4, and for notched specimens in 4.3.
2.3 Exception — no grain flow
When there is no grain-flow direction as in a casting, specimen location and orientation shall be defined on a
part drawing and the test result shall carry no orientation designation.
3 Designation of unnotched specimens
3.1 General
The designations of unnotched specimens variously aligned with respect to the product's characteristic
grain-flow directions are depicted in Figure 1. Only specimens fully aligned with, or lying midway between, the
product's characteristic grain-flow directions are shown.
© ISO 2006 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 3785:2006(E)
3.2 Sheet, plate, bar (flat rolled products)
3.2.1 Aligned, grain flow different in all three orthogonal directions
For products of non-circular cross-section and grain flow differing in the three orthogonal directions,
specimens aligned with the product's characteristic grain-flow directions are designated as either X-, Y- or
Z-direction specimens as depicted in Figure 1 a).
3.2.2 Not aligned, grain flow different in all three orthogonal directions
For products of non-circular cross-section and grain flow differing in the three orthogonal directions,
specimens lying midway between the product's characteristic grain-flow directions are designated as XY-,
XZ- or YZ-direction specimens as depicted in Figure 1 f). When the specimen lies neither in alignment with the
product's characteristic grain-flow directions nor midway between them, but rather at some other angle to
them, then that angle shall be stated between the two designation letters, the first letter denoting the direction
toward which the specimen axis is inclined, and the second letter the direction from which the specimen axis
is inclined. This designation scheme is restricted to direction vectors that lie within any of the three planes
described by the orthogonal X, Y and Z directions. When the direction vector lies outside those planes,
specimen location and orientation hall be defined on a drawing of the product or part and the test result shall
carry no orientation designation.
3.2.3 Aligned, equal cross-sectional grain flow
For products of non-circular cross-section with
...
NORME ISO
INTERNATIONALE 3785
Deuxième édition
2006-02-01
Matériaux métalliques — Désignation des
axes des éprouvettes en relation avec la
texture du produit
Metallic materials — Designation of test specimen axes in relation to
product texture
Numéro de référence
ISO 3785:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 3785:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3785:2006(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Système de désignation. 1
3 Désignation des éprouvettes sans entaille. 2
4 Désignation des éprouvettes entaillées (ou préfissurées). 3
5 Application du système de désignation dans les spécifications de matériaux. 4
Annexe A (informative) Influence d'une mise en forme mécanique sur la structure
et les caractéristiques des matériaux. 8
© ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3785:2006(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3785 a été élaborée par le comité technique ISO/TC 164, Essais mécaniques des métaux, sous-comité
SC 4, Essais de ténacité — Fracture (F), Pendulum (P), Déchirage (T).
Cette deuxième édition annule et remplace la première édition (ISO 3785:1976), qui a fait l'objet d'une
révision technique.
iv © ISO 2006 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 3785:2006(F)
Introduction
Les caractéristiques mécaniques mesurées d'un produit métallique, particulièrement celles caractérisant la
ductilité et la ténacité, telles que l'allongement, la striction, la ténacité à la rupture et la résistance au choc,
dépendent de la position des éprouvettes dans le produit et de l'orientation des éprouvettes par rapport aux
directions principales de mise en forme du métal, de fibrage ou d'autres textures formées au sein du produit.
La présente Norme internationale spécifie une méthode pour désigner l'orientation des éprouvettes en relation
avec la texture du produit.
© ISO 2006 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3785:2006(F)
Matériaux métalliques — Désignation des axes des éprouvettes
en relation avec la texture du produit
1 Domaine d'application
La présente Norme internationale spécifie une méthode pour désigner les axes des éprouvettes en relation
avec la texture du produit, au moyen d'un système orthogonal de coordonnées X-Y-Z.
Le système s'applique aussi bien aux éprouvettes sans entaille qu'aux éprouvettes entaillées (ou
préfissurées).
La méthode est destinée seulement aux matériaux métalliques de texture uniforme qui peut être déterminée
sans ambiguïté.
L'orientation de l'éprouvette est décidée avant usinage de l'éprouvette, identifiée conformément au système
de désignation spécifié dans la présente Norme internationale, et enregistrée.
2 Système de désignation
2.1 Généralités
La méthode pour relier les axes des éprouvettes aux directions caractéristiques du produit utilise un système
orthogonal de coordonnées X-Y-Z pour les métaux mis en forme, pour lequel:
⎯ la lettre X dénote toujours la direction de déformation principale (fibrage maximal dans le produit);
⎯ la lettre Y dénote la direction de moindre déformation;
⎯ la lettre Z dénote la direction perpendiculaire au plan X-Y.
2.2 Exception — Désaxé
Lorsque la direction de l'éprouvette ne coïncide pas avec les directions de fibrage caractéristiques du produit,
deux lettres sont utilisées, comme décrit pour les éprouvettes sans entaille en 3.2.2 et en 3.2.4 et pour les
éprouvettes entaillées en 4.3.
2.3 Exception — Absence de fibrage
Lorsqu'il n'y a aucune direction de fibrage, comme dans une pièce moulée, la position et l'orientation de
l'éprouvette doivent être définies sur un dessin de la pièce et aucune désignation d'orientation ne doit être
attribuée au résultat d'essai.
© ISO 2006 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 3785:2006(F)
3 Désignation des éprouvettes sans entaille
3.1 Généralités
Les désignations des éprouvettes sans entaille, orientées différemment par rapport aux directions de fibrage
caractéristiques du produit, sont décrites à la Figure 1. Seules les éprouvettes totalement dans l'axe des
directions de fibrage caractéristiques du produit ou orientées selon les bissectrices des angles formés par ces
directions sont représentées.
3.2 Tôle, plaque, barre (produits plats laminés)
3.2.1 Axé, fibrage différent dans les trois directions orthogonales
Pour les produits de section non circulaire et de fibrage différent dans les trois directions orthogonales, les
éprouvettes orientées suivant les directions de fibrage caractéristiques du produit sont désignées comme
éprouvettes de direction X, Y ou Z, comme représenté à la Figure 1 a).
3.2.2 Désaxé, fibrage différent dans les trois directions orthogonales
Pour les produits de section non circulaire et de fibrage différent dans les trois directions orthogonales, les
éprouvettes orientées suivant les bissectrices des angles formés par les directions de fibrage caractéristiques
du produit sont désignées comme éprouvettes de direction XY, XZ ou YZ, comme représenté à la Figure 1 f).
Lorsque l'éprouvette ne se situe ni dans l'axe des directions de fibrage caractéristiques du produit ni selon les
bissectrices des angles formés par ces directions mais plutôt selon un autre angle par rapport à ces directions,
alors cet angle doit être indiqué entre les deux lettres de désignation, la première lettre dénotant la direction
avec laquelle l'axe de l'éprouvette forme l'angle le plus petit et la seconde lettre la direction avec laquelle l'axe
de l'éprouvette forme l'angle le plus grand. Ce système de désignation est limité aux vecteurs de direction se
situant à l'intérieur de l'un des trois plans décrits par les directions orthogonales X, Y et Z. Lorsque le vecteur
de direction se situe en dehors de ces plans, la position et l'orientation de l'éprouvette doivent être définies sur
un dessin du produit ou de la pièce et aucune désignation d'orientation ne doit être attribuée au résultat
d'essai.
3.2.3 Axé, fibrage équiaxe
Pour les produits de section non circulaire avec fibrage identique dans les directions Y et Z, les éprouvettes
orientées perpendiculairement à la direction selon l'axe des X (direction principale de fibrage) peuvent être
désignées comme éprouvettes de direction Y ou éprouvettes de direction Z, comme représenté à la
Figure 1 a).
3.2.4 Désaxé, fibrage équiaxe
Pour les produits de section non circulaire avec fibrage
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
