INTERNATIONAL STANDARD 4491
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEWYHAPOLHAR OPrAHHJAUHR il0 CTAH~AF'ïH3AUMH.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Metallic powders - Determination of loss of mass on
hydrogen reduction (hydrogen loss)
Poudres métalliques - Détermination de la perte de masse après réduction par l'hydrogène
I'h ydrogène)
(perte dans
First edition - 1978-06-15
UDC 621.762 : 669492.2 : 543.714
Ref. No. IS0 4491 -1978 (E)
Descriptors : metallic powder, chemical analysis, determination, mass losses, reduction (chemistry), hydrogen.
Price based on 4 pages
---------------------- Page: 1 ----------------------

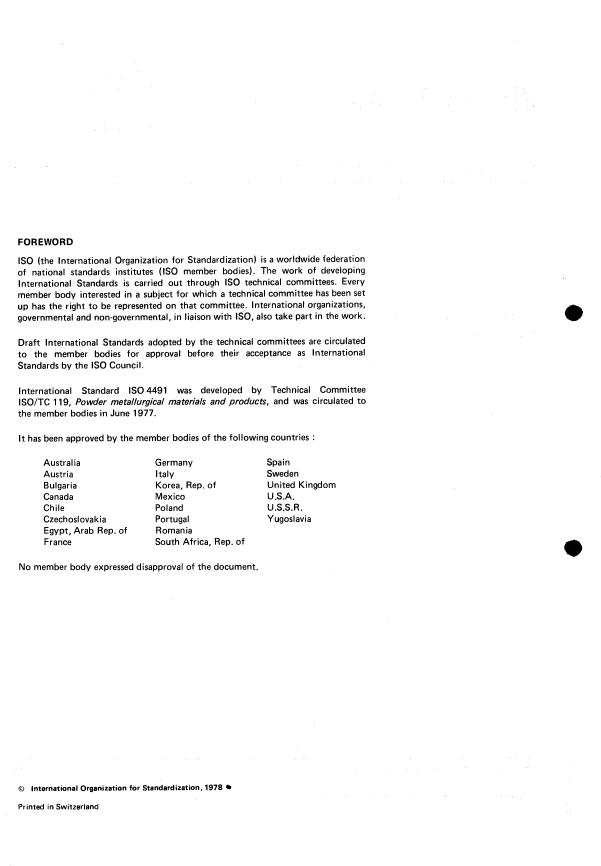

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 member bodies). The work of developing
International Standards is carried out through IS0 technical committees. Every
member body interested in a subject for which a technical committee has been set
up has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft. International Standards adopted by the technical committees are circulated
as International
to the member bodies for approval before their acceptance
Standards by the IS0 Council.
International Standard IS0 4491 was developed by Technical Committee
ISO/TC 119, Powder metallurgical materials and products, and was circulated to
the member bodies in June 1977.
It has been approved by the member bodies of the following countries
Australia Germany Spain
Austria Italy Sweden
Bulgaria Korea, Rep. of United Kingdom
Canada Mexico U.S.A.
Chile Poland U.S.S.R.
Czechoslovakia Portugal Yugoslavia
Egypt, Arab Rep. of
Romania
France
South Africa, Rep. of
No member body expressed disapproval of the document.
Q International Organization for Standardization, 1978
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 4491-1978 (E)
Metallic powders - Determination of loss of mass on
hydrogen reduction (hydrogen loss)
4.3 Gas-tight tube of quartz or similar refractory material
1 SCOPE
(for example dense alumina). The inside diameter of the
This International Standard specifies a method for the
tube should be between 25 and 40 mm and its length such
determination of the relative loss of mass which a metallic
that it extends about 200mm beyond each end of the
powder undergoes when heated in a stream of pure dry
furnace.
hydrogen under specified conditions.
NOTE - When a large number of hydrogen loss determinations are
The purpose of this test is to evaluate a chemical powder
to be carried out, a larger furnace than that described in this Inter-
characteristic which is of importance to the powder metal- national Standard, and one which permits several test portions to be
0
tested simultaneously, may be used, provided that the temperature
lurgical industry. The test is not intended as a means for the
and time conditions shown in the table are fulfilled and the results
determination of the content of specific elements. (See the
obtained are in agreement with those obtained when the test is
annex.)
carried out according to this International Standard.
2 FIELD OF APPLICATION 4.4 Totally enclosed thermocouple, for example platinum/
platinum-rhodium, and an indicating or recording instru-
This test method is applicable to unalloyed, partially
ment, permitting the measurement of temperature with an
alloyed and completely alloyed powders of the metals listed
accuracy of I 5 OC.
in the table. It is not applicable to lubricated powders or to
mixtures of metal powders.
4.5 Boats, preferably of high alumina ceramic with a
The results can be influenced by the presence of reducible,
polished surface. Other materials, for example quartz and
oxidizable or volatile metals, metalloids or compounds
nickel, may be used when test conditions allow. The boat
present (see the annex). The results obtained on such
should be of such dimensions, for example 75mm long
powders shall be used with caution and their interpretation
and 12 mm wide, that the thickness of the powder, when
shall be subject to agreement between supplier and user.
uniformly distributed, does not exceed 3 mm.
New boats shall be pretreated in a stream of hydrogen at
3 REAGENTS
the test temperature and stored in a desiccator.
The following two gases, with a maximum oxygen content
A boat may be used more than once, provided that it is
0
of 0,005 % and a dew point not higher than - 45 OC.
always used for testing the same metal powder or type
thereof and provided that it is carefully cleaned by
3.1 Hydrogen.
mechanical means between determinations and stored in a
desiccator.
3.2 Nitrogen or argon.
4.6 Cylinders containing hydrogen and either nitrogen or
argon, with pressure gauges and flow meters to control the
4 APPARATUS
flow of gas.
An example of a suitat-.- test arrangement is shown
schematically in the figure.
5 SAMPLING
4.1 Laboratory balance of sufficient capacity, and capable
of weighing to an accuracy of * 0,000 1 g.
5.1 The powder shall be tested in the as-received condition.
4.2 Electrically heated tubular furnace that can be
5.2 The loss in mass shall be determined on two test
continuously operated at the appropriate temperatures
port ions.
given in the table and that has a control system capable
of maintaining the temperature in that part of the tube
containing a boat within the temperature tolerance stated
5.3 The mass of the test portion shall be approximately
in the table.
5g, except that for powders of low apparent density it
may be reduced to comply with the requirements of 4.5
NOTE - When testing magnetic powders, it is recommended that
and 6.2.
wire-wound furnaces should be wound non-inductively.
1
---------------------- Page: 3 ----------------------
IS0 4491 -1978 (E)
table. During this time, the temperature of the furnace shall

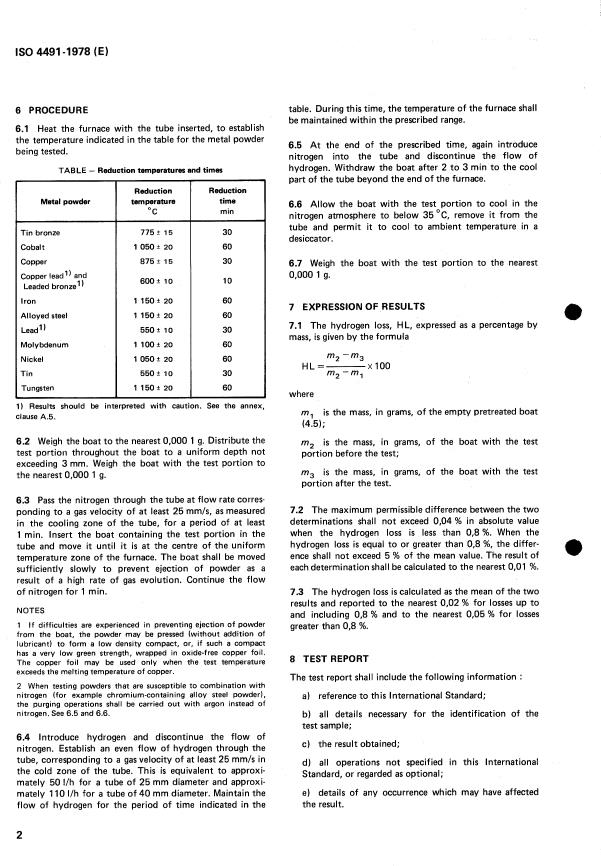

6 PROCEDURE
be maintained within the prescribed range.
6.1 Heat the furnace with the tube inserted, to establish
the temperature indicated in the table for the metal powder
6.5 At the end of the prescribed time, again introduce
being tested.
nitrogen into the tube and discontinue the
...
NOR M E INTERN AT IO N ALE 4491
INTERNATIONAL ORGANIZATION FOR STANOARDlZATlOWMEWYHAPOAHAR OPrAHU3AUUR il0 CTAH&APTU3AUUU«)RGANlSATlON INTERNATIONALE DE NORMALISATION
*
Poudres métalliques - Détermination de la perte de masse
après réduction par l'hydrogène (perte dans l'hydrogène)
Metallic powders - Determinâtion of loss of mass on hydrogen reduction (hydrogen loss)
Première édition - 1978-06-15
-
U
1
COU 621.762 : 669492.2 : 543.714 Réf. no : IS0 4491-1978 (F)
I- W
o)
c
Ihfscripteurr : poudre métallique, analyse chimique, détermination, perte de masse, réduction chimique, hydrogène.
-
m
d
d
z
basé sur 4 pages
Prix
---------------------- Page: 1 ----------------------

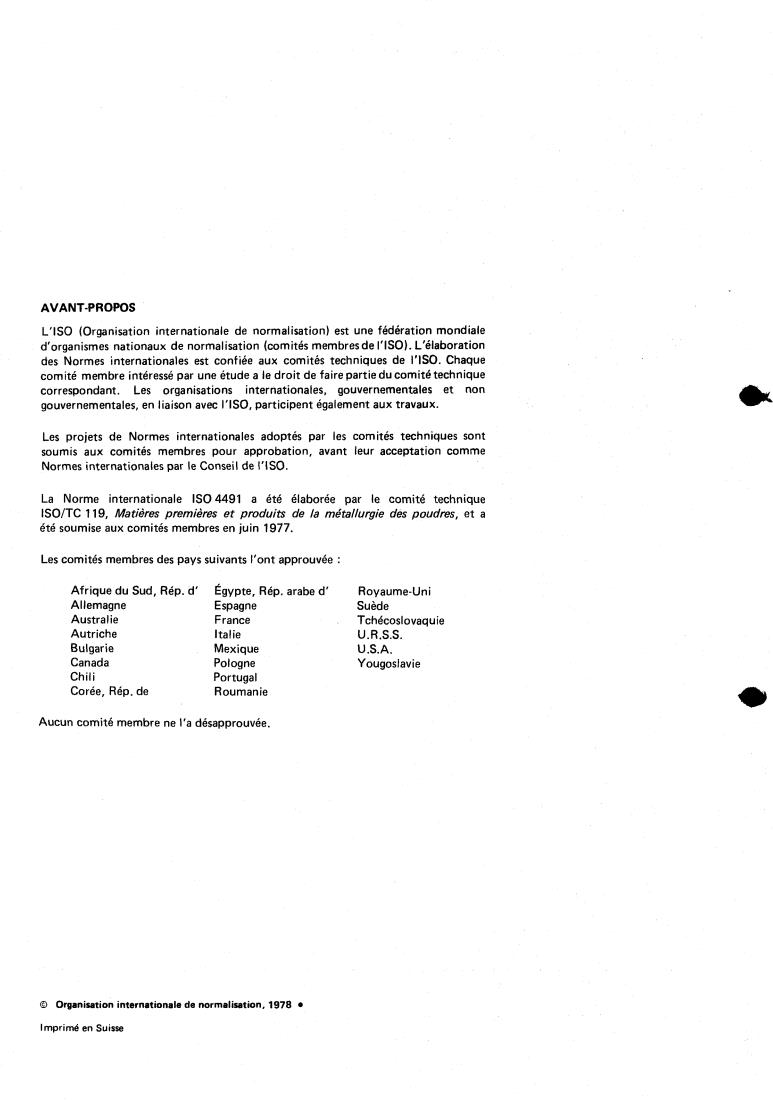

AVANT-PROPOS
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'IÇO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont
soumis aux comités membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I'ISO.
La Norme internationale IS04491 a été élaborée par le comité technique
ISOITC 119, Matières premières et produits de la métallurgie des poudres, et a
été soumise aux comités membres en juin 1977.
Les comités membres des pays suivants l'ont approuvée :
Afrique du Sud, Rép. d' Égypte, Rép. arabe d' Royaume-Uni
Allemagne
Espagne Suède
Australie
France Tchécoslovaquie
Autriche
Italie U.R.S.S.
Bulgarie
Mexique U.S.A.
Canada
Pologne Yougoslavie
Chili Portugal
Corée, Rép. de
Roumanie
Aucun comité membre ne l'a désapprouvée.
O organisation internationale de normalisation, 1978 O
Imprimé en Suisse
---------------------- Page: 2 ----------------------
~~
IS0 4491-1978 (FI
NORME INTERNATIONALE
Poudres métalliques - Détermination de la perte de masse
après réduction par l'hydrogène (perte dans l'hydrogène)
1 OBJET tableau et doté d'un système de régulation capable de
maintenir la température de la partie du tube contenant
La présente Norme internationale spécifie une méthode
la nacelle dans les tolérances indiquées dans le tableau.
d'essai pour déterminer la perte de masse relative que subit
.II)
une poudre métallique quand elle est chauffée dans un
NOTE - Lorsqu'on réalise des essais sur des poudres magnétiques,
il est recommandé d'utiliser des fours a bobinage non inductif.
courant d'hydrogène pur et sec dans des conditions
spécifiées.
4.3 Tube étanche aux gaz, en quartz ou en matériau
Cet essai permet d'évaluer uce caractéristique chimique des
réfractaire similaire (par exemple de l'alumine compacte).
poudres qui est importante dans l'industrie de la métallurgie
Le diamètre intérieur du tube doit être compris entre 25 et
des poudres. L'essai n'a pas pour objet de déterminer la
40 mm et sa longueur doit être telle qu'il dépasse d'environ
teneur de certains éléments spécifiques (voir annexe).
200 mm à chaque extrémité du four.
NOTE - Si l'on doit procéder à un grand nombre de déterminations
2 DOMAINE D'APPLICATION
de perte dans l'hydrogène, on peut utiliser un plus grand four que
celui qui est décrit dans la présente Norme internationale et qui
La présente méthode d'essai est applicable aux poudres non
permet d'essayer plusieurs prises d'essai simultanément. pourvu
alliées, partiellement et complètement alliées des métaux
et de durée prescrites dans le
que les conditions de température
indiqués dans le tableau. Elle n'est pas applicable aux
tableau soient respectées et que les résultats obtenus soient en
accord avec ceux obtenus lorsque l'essai est réalisé dans les condi-
poudres contenant du lubrifiant ou aux mélanges de
tions de la présente Norme internationale.
poudres métalliques.
Les résultats peuvent être affectés par la présence de
4.4 Thermo-couple à gaine étanche, par exemple platine/
métaux, métalloïdes ou composés réductibles, oxydables ou
platine rhodié, et appareil indicateur ou enregistreur, per-
volatils (voir annexe). Les résultats obtenus sur ces poudres
mettant de mesurer la température avec une précision de
sont à utiliser avec prudence et leur interprétation doit faire
f 5 Oc.
!e
l'objet d'un accord entre fournisseur et utilisateur.
4.5 Nacelles, de préférence en céramique à haute teneur en
3 RÉACTIFS
alumine à surface polie. D'autres matériaux, tels que par
exemple le quartz et le nickel, peuvent être employés quand
Les deux gaz ci-après, ayant une teneur en oxygène maxi-
les conditions d'essai le permettent. Les nacelles doivent
male de 0,005 % et un point de rosée non supérieur à
avoir des dimensions, par exemple 75 mm de long et 12 mm
-45OC:
de large, telles que l'épaisseur de la poudre, uniformément
répartie, ne soit pas supérieure à 3 mm.
3.1 Hydrogène.
Les nacelles neuves doivent être prétraitées dans un courant
3.2 Azote ou argon.
d'hydrogène a la température d'essai et conservées dans un
dessiccateur.
4 APPAREILLAGE Une nacelle peut être utilisée plusieurs fois dans la mesure
où elle sert toujours à essayer une poudre de même métal
Un exemple de disposition convenable de l'appareillage
ou du même type et où elle est nettoyée soigneusement par
est représenté de façon schématique par la figure.
des moyens mécaniques entre les déterminations et conser-
vée dans un dessiccateur.
4.1 Balance de laboratoire, de capacité suffisante et
capable de peser avec une précision de k 0,000 1 g.
4.6 Bouteilles d'hydrogène et soit d'azote, soit d'argon,
4.2 Four électrique tubulaire, pouvant fonctionner en avec manomètres et débitmètres pour contrôler le débit du
continu aux températures appropriées indiquées dans le gaz.
1
---------------------- Page: 3 ----------------------
IS0 4491 -1978 (FI
faible résistance à cru. La feuille de cuivre ne peut être utilisée que

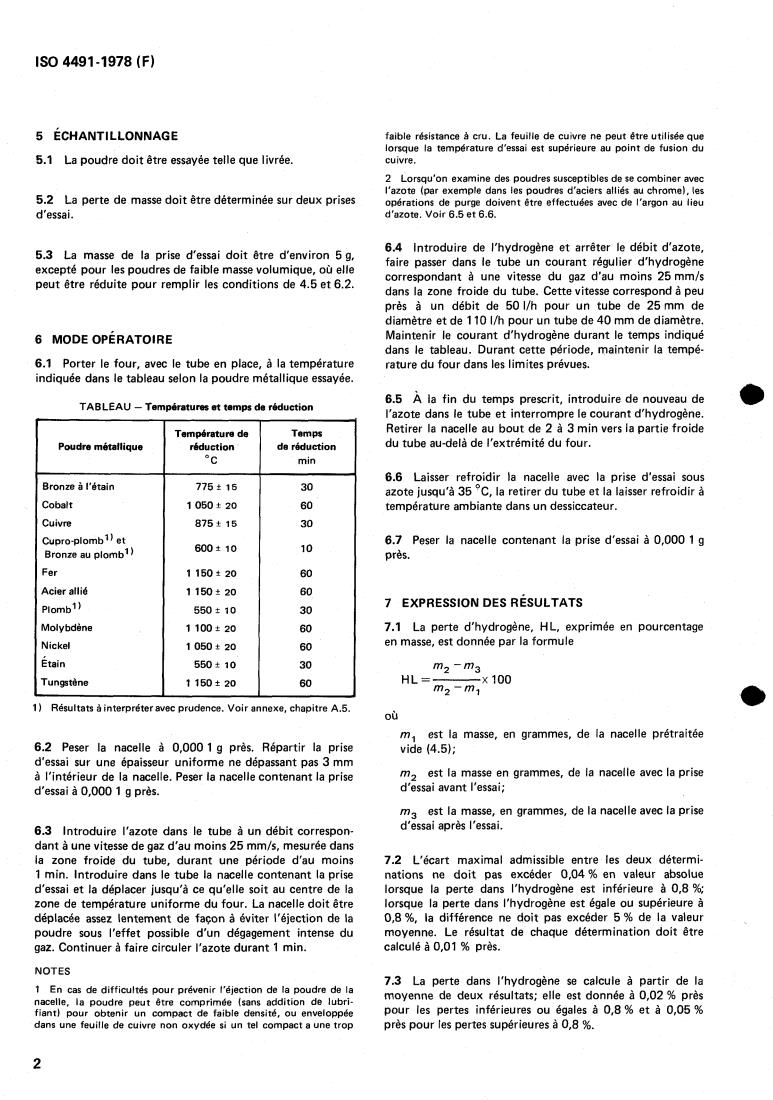

5 ÉCHANTILLONNAGE
lorsque la température d'essai est supérieure au point de fusion du
cuivre.
5.1 La poudre doit être essayée telle que livrée.
2 Lorsqu'on examine des poudres susceptibles de se combiner avec
l'azote (par exemple dans les poudres d'aciers alliés au chrome), les
5.2 La perte de masse doit être déterminée sur deux prises
opérations de purge doivent être effectuées avec de l'argon au lieu
d'azote. Voir 6.5 et 6.6.
d'essai.
6.4 Introduire de l'hydrogène et arrêter le débit d'azote,
5.3 La masse de la prise d'essai doit être d'environ 5 g,
faire passer dans le tube un courant régulier d'hydrogène
excepté pour les poudres de faible masse volumique, où elle
correspondant à une vitesse du gaz
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
