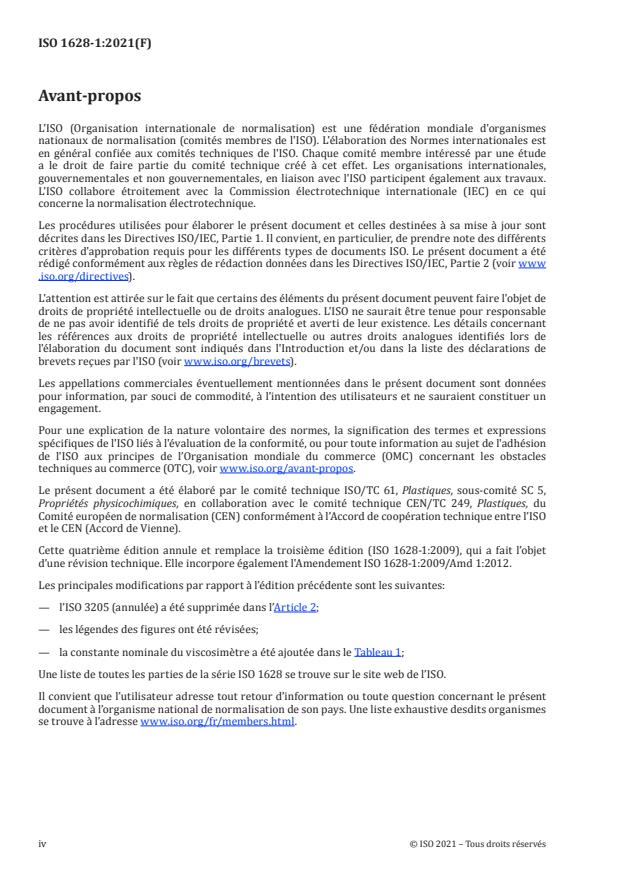

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 5,
Propriétés physicochimiques, en collaboration avec le comité technique CEN/TC 249, Plastiques, du
Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO
et le CEN (Accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 1628-1:2009), qui a fait l’objet
d’une révision technique. Elle incorpore également l'Amendement ISO 1628-1:2009/Amd 1:2012.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— l’ISO 3205 (annulée) a été supprimée dans l’Article 2;
— les légendes des figures ont été révisées;
— la constante nominale du viscosimètre a été ajoutée dans le Tableau 1;
Une liste de toutes les parties de la série ISO 1628 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

NORME INTERNATIONALE ISO 1628-1:2021(F)
Plastiques — Détermination de la viscosité des polymères
en solution diluée à l'aide de viscosimètres à capillaires —
Partie 1:
Principes généraux
1 Domaine d’application
Le présent document définit les conditions générales nécessaires pour déterminer la viscosité réduite,
la viscosité intrinsèque et la valeur K des polymères organiques en solution diluée. Il définit les
paramètres normalisés qui sont appliqués au mesurage de la viscosité.
Le présent document est utilisé pour élaborer des normes concernant le mesurage de la viscosité
de différents types de polymères en solution. Il est également utilisé pour mesurer et exprimer les
viscosités des polymères en solution qui ne font l’objet d’aucune norme distincte.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3105, Viscosimètres à capillaires en verre pour viscosité cinématique — Spécifications et instructions
d'utilisation
ISO 80000-1, Grandeurs et unités — Partie 1: Généralités
ISO 80000-4, Grandeurs et unités — Partie 4: Mécanique
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 80000-1, l'ISO 80000-4 ainsi
que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1 Termes relatifs à tous les liquides
3.1.1
viscosité
propriété d’un fluide soumis à un effort de cisaillement entre deux plaques parallèles dont l’une se
déplace dans son propre plan par rapport à l’autre, suivant un mouvement rectiligne et constant, définie
par la formule de Newton:

τη= γ
où
τ est la contrainte de cisaillement;
η est la viscosité;
dV
est le gradient de vitesse ou taux de cisaillement, donné par , V étant la vitesse

γ
dz
d’un plan par rapport à l’autre et z étant la coordonnée perpendiculaire aux deux plans.

−1 −1
Note 1 à l'article: L’équation aux dimensions de la viscosité est ML T .
Note 2 à l'article: L’unité de viscosité est Pa·s.
−3
Note 3 à l'article: Pour des raisons de commodité, il est plus pratique d’utiliser le sous-multiple 10 Pa·s.
Note 4 à l'article: «Viscosité» est en général pris dans le sens de «viscosité newtonienne», auquel cas le rapport
de la contrainte de cisaillement au gradient de vitesse est constant. Pour un comportement non newtonien, ce qui
est le cas habituel des hauts polymères en solution, ce rapport varie avec le taux de cisaillement. De tels rapports
sont souvent appelés «viscosités apparentes» au taux de cisaillement correspondant.
3.1.2
rapport viscosité/masse volumique
viscosité cinématique
v
rapport défini par la formule
η
v=
ρ
où ρ est la masse volumique du fluide à la température à laquelle la viscosité est mesurée
2 −1
Note 1 à l'article: L’équation aux dimensions de la viscosité cinématique est L T .
2 −1
Note 2 à l'article: L’unité de viscosité cinématique est m ·s .
−6 2 −1
Note 3 à l'article: Pour des raisons de commodité, il est plus pratique d’utiliser le sous-multiple 10 m ·s , c’est-
2 −1
à-dire mm ·s .
2 © ISO 2021 – Tous droits réservés

3.2 Termes relatifs aux polymères en solution
3.2.1
viscosité relative
rapport de viscosité
η
r
rapport de la viscosité de la solution de polymère (de concentration déterminée) η à la viscosité du
solvant pur η , à la même température:
η
η =
r
η
Note 1 à l'article: Ce rapport est sans dimension.
3.2.2
incrément de la viscosité relative
incrément du rapport de viscosité et viscosité spécifique
rapport de viscosité moins un
ηη−
 
η
−=1
 
η η
 
0 0
Note 1 à l'article: L’incrément est sans dimension.
3.2.3
viscosité réduite
indice de viscosité
I
rapport de l’incrément de la viscosité relative à la concentration de polymère c dans la solution:
ηη−
Ι =
η c
3 −1
Note 1 à l'article: L’équation aux dimensions de la viscosité réduite est L M .
Note 2 à l'article: L’unité de viscosité réduite est m /kg.
−3 3
Note 3 à l'article: Pour des raisons de commodité, il est plus pratique d’utiliser le sous-multiple 10 m /kg, c’est-
à-dire cm /g, les valeurs numériques les plus couramment citées pour la viscosité réduite (indice de viscosité)
utilisant ces unités d’usage pratique.
Note 4 à l'article: La viscosité réduite est déterminée habituellement à une faible concentration (inférieure à
3 3
5 kg/m , c’est-à-dire 0,005 g/cm ), sauf dans le cas des polymères de faible masse moléculaire pour lesquels des
concentrations plus élevées sont nécessaires.
3.2.4
viscosité inhérente
indice logarithmique de viscosité
rapport du logarithme népérien du rapport de viscosité à la concentration de polymère dans la solution:
 
η
ln
 
η
 
c
Note 1 à l'article: L’équation aux dimensions et les unités sont les mêmes que celles données en 3.2.3.
Note 2 à l'article: La viscosité inhérente est déterminée habituellement à une faible concentration (inférieure à
3 3
5 kg/m , c’est-à-dire 0,005 g/cm ), sauf dans le cas des polymères de faible masse moléculaire pour lesquels des
concentrations plus élevées sont nécessaires.
3.2.5
viscosité intrinsèque
indice limite de viscosité
[η]
valeur limite de la viscosité réduite ou de la viscosité inhérente (3.2.4) pour une dilution infinie:
ηη− 
[]η = lim
 
c→0 η c
 
 η 
ln
 
η
 0
η = lim
[]
c→0 c
Note 1 à l'article: L’équation aux dimensions et les unités sont les mêmes que celles données en 3.2.3.
Note 2 à l'article: L’effet du taux de cisaillement sur les fonctions définies de 3.2.1 à 3.2.5 n’est pas pris en compte,
car il est habituellement négligeable pour les valeurs de la viscosité réduite, de la viscosité inhérente et de la
3 3
viscosité intrinsèque inférieures à 0,5 m /kg, c’est-à-dire 500 cm /g. À proprement parler, toutes ces fonctions
peuvent être définies à la valeur limite (de préférence infiniment faible) du taux de cisaillement.
3.2.6
valeur K
constante, indépendante de la concentration de la solution de polymère et propre à l’échantillon de
polymère, qui constitue une mesure du degré moyen de polymérisation:
valeurKk=1000
[1]
Note 1 à l'article: Selon H. Fikentscher , k est calculé comme suit:
 
75k
lgη = +kc100
 
r
1+150kc
 
ce qui donne:
 
15,,lgηη−+11++21+ 51lg ,5lgη
 
rr r
c
 
k=
150+300c
où
η est le rapport de viscosité (voir 3.2.1);
η =
r
η
3 3 3
c est la concentration, en 10 kg/m , c’est-à-dire en g/cm .
Note 2 à l'article: L’indice limite de viscosité [η] peut être calculé à partir de k:
k
η =+230,375kk
[] ()
k
4 Principe
Les données nécessaires à l’évaluation des fonctions définies en 3.2 sont obtenues au moyen d’un
viscosimètre à tube capillaire. Les temps d’écoulement d’un volume donné de solvant t et de solution t
sont mesurés dans des conditions déterminées de température et de pression atmosphérique, dans le
4 © ISO 2021 – Tous droits réservés

même viscosimètre. Le temps d’écoulement d’un liquide est lié à sa viscosité par la formule de Poiseuille-
Hagenbach-Couette comme indiqué à la Formule (1):
η A
 
vC== t− (1)
 
ρ
t 
où
v est le rapport de viscosité/masse volumique;
C est une constante du viscosimètre;
A est un paramètre de correction d’énergie cinétique;
ρ est la masse volumique du liquide;
t est le temps d’écoulement.
A
 
Pour les besoins du présent document, la correction d’énergie cinétique doit être considérée
 
t 
comme négligeable lorsqu’elle est inférieure à 3 % de la viscosité du solvant. Par conséquent, la
Formule (1) peut être réduite à la Formule (2):
η
vC== t (2)
ρ
De plus, si les concentrations de la solution sont limitées au point que la masse volumique du solvant ρ
η
et celle de la solution ρ diffèrent l’une de l’autre de moins de 0,5 %, le rapport de viscosité sera
η
t
donné par le «rapport des temps d’écoulement» .
t
La pertinence de ces contraintes et les conséquences de leur non-respect sont décrites dans l’Annexe B.
5 Appareillage
5.1 Viscosimètre à capillaire, à niveau suspendu, de type Ubbelohde.
Il est vivement recommandé d’utiliser un viscosimètre ayant les dimensions données sur la Figure 1 ou
la Figure 2 et de choisir la taille du viscosimètre parmi celles indiquées dans le Tableau 1. Ce choix est
déterminé par le rapport de viscosité/masse volumique du solvant à la température de mesurage, tel
qu’indiqué dans le Tableau 1. Le viscosimètre de dimensions immédiatement inférieures peut également
être utilisé.
Les autres types de viscosimètres indiqués dans l’ISO 3105 peuvent être utilisés, à condition qu’ils
permettent d’obtenir des résultats équivalents à ceux fournis par la taille particulière du viscosimètre
de type Ubbelohde choisie sur la base des critères spécifiés dans l’alinéa précédent. En cas de litige, un
viscosimètre de type Ubbelohde doit être utilisé.
En utilisant un appareillage automatique équipé de chronomètres spéciaux, il est possible d’obtenir des
résultats équivalents avec des capillaires de plus grandes dimensions que celles qui correspondent au
rapport approprié de viscosité/masse volumique du solvant, dans le Tableau 1.
5.2 Porte-viscosimètre, permettant de maintenir fermement le viscosimètre en position verticale
dans le bain thermostaté (5.3).
Dimensions en millimètres
Légende
A réservoir inférieur de diamètre interne L tube de montage de diamètre interne 11 mm
26 mm
B ampoule à niveau suspendu M tube de mise à l’air libre inférieur de diamètre interne
6 mm
C ampoule de chronométrage N tube de mise à l’air libre supérieur de diamètre interne
7 mm
D réservoir supérieur P tube de raccordement
E et F repères de chronométrage R capillaire de travail
G et H repères de remplissage
Figure 1 — Viscosimètre de type Ubbelohde
6 © ISO 2021 – Tous droits réservés

5.3 Bain thermostaté, bain de vapeur ou de liquide transparent, d'une taille telle que, pendant le
mesurage, toutes les sections contenant du liquide en essai se situent à au moins 20 mm sous la surface
de l’agent du bain et à au moins 20 mm des parois du bain.
La régulation de la température doit être telle que, dans la plage de 25 °C à 100 °C, la température
du bain ne varie pas de plus de 0,05 K par rapport à la température spécifiée, sur toute la longueur
du viscosimètre, ou entre les différents viscosimètres utilisés lors de plusieurs déterminations
simultanées.
Aux températures supérieures à 100 °C, la tolérance doit être de ± 0,2 °C.
Dimensions en millimètres
NOTE Pour la légende, se reporter à la Figure 1.
Figure 2 — Viscosimètre de type Ubbelohde conforme à la norme DIN
5.4 Dispositif de mesurage de la température. Un thermomètre, gradué tous les 0,02 °C dans la
plage à utiliser et dans un état déterminé d’étalonnage, convient.
5.5 Chronomètre. On peut utiliser n’importe quel chronomètre à condition qu’il soit gradué toutes les
0,1 s et que sa précision soit constante, à 0,1 % près, sur 15 min.
Tableau 1 — Viscosimètres de type Ubbelohde recommandés pour déterminer la viscosité des
polymères en solution diluée
Rapport viscosité/
masse volumique du Constante Modèle de viscosimètre de Modèle de viscosimètre de
solvant à la nominale du type Ubbelohde conforme à type Ubbelohde DIN conforme
température de viscosimètre l’ISO 3105 à l’ISO 3105
mesurage
Diamètre inté- Diamètre inté-
a a
rieur du tube R rieur du tube R
Taille Taille
2 −1 2 −2
mm ·s mm ·s mm mm
0,15 to 0,30 0,001 0 0,24 0 0,36
0,31 to 0,50 0,003 0C 0,36 0c 0,47
0,51 to 0,75 0,005 0B 0,46 0a 0,53
0,76 to 1,50 0,01 1 0,58 I 0,63
1,51 to 2,50 0,03 1C 0,77 Ic 0,84
2,51 to 5,00 0,05 1B 0,88 Ia 0,95
5,01 to 15,00 0,1 2 1,03 II 1,13
a
La tolérance du diamètre intérieur du tube R est ± 2 %.
6 Solutions
6.1 Préparation
La dissolution de l’échantillon pour essai de polymère dans le solvant doit donner une «vraie» solution,
globalement exempte de microgels et de macromolécules associées. La dégradation du polymère doit
également être réduite au minimum. Pour ces raisons, il est nécessaire de définir exactement le mode
opératoire de dissolution et il est recommandé de spécifier les facteurs
...
