INTERNATIONAL ISO
STANDARD 8033
Third edition
2006-07-15
Rubber and plastics hoses —
Determination of adhesion between
components
Tuyaux en caoutchouc et en plastique — Détermination de l'adhérence
entre éléments
Reference number
ISO 8033:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 8033:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8033:2006(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Principle. 2
4 Apparatus . 2
4.1 Test machine . 2
4.2 Grips. 2
4.3 Mandrel . 2
5 Test pieces . 2
5.1 Types of test piece. 2
5.2 Test piece selection. 3
5.3 Test piece preparation. 4
5.4 Conditioning of test pieces. 5
5.5 Time interval between vulcanization and testing . 5
6 Procedure . 5
6.1 Preparation . 5
6.2 Insertion of test pieces. 5
6.3 Test speed . 6
6.4 Measurement. 6
7 Expression of results . 6
8 Test report . 6
© ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8033:2006(E)

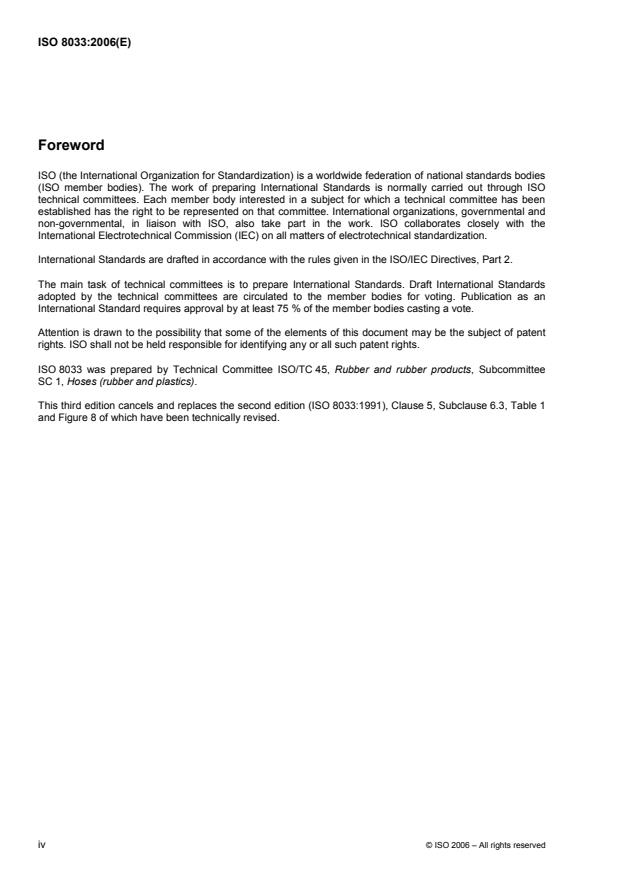

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8033 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 1, Hoses (rubber and plastics).
This third edition cancels and replaces the second edition (ISO 8033:1991), Clause 5, Subclause 6.3, Table 1
and Figure 8 of which have been technically revised.
iv © ISO 2006 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8033:2006(E)
Rubber and plastics hoses — Determination of adhesion
between components
1 Scope
Adequate adhesion between the various components of a hose is essential if it is to perform satisfactorily in
service. This International Standard specifies methods for the determination of the adhesion between lining
and reinforcement, between cover and reinforcement, between reinforcement layers, between cover and outer
lamination (thin layer of material outside the cover for protection) and between lining and inner lamination (thin
layer of material inside the lining to reduce permeation of fluid into the lining). It covers all bore sizes and the
following types of hose construction:
⎯ woven textile fabric;
⎯ braided textile fabric;
⎯ knitted textile fabric;
⎯ circular-woven textile fabric;
⎯ textile spiral;
⎯ textile cord;
⎯ wire braid;
⎯ wire spiral;
⎯ hoses containing a supporting helix.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 5893:2002, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate
of traverse) — Specification
ISO 6133, Rubber and plastics — Analysis of multi-peak traces obtained in determinations of tear strength
and adhesion strength
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test
methods
© ISO 2006 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8033:2006(E)
3 Principle
Using test pieces of standard dimensions, the adhesion strength between lining and reinforcement, between
cover and reinforcement, between reinforcement layers, between cover and outer lamination and between
lining and inner lamination is measured under specified conditions.
4 Apparatus
A test machine having the following characteristics is required:
4.1 Test machine
The machine shall be power driven, equipped with a suitable dynamometer, capable of maintaining a
substantially constant rate of traverse of the moving head during the test and fitted with an autographic
recorder. It shall comply with the requirements for class 0,5 or 1 of ISO 5893:2002.
An inertialess dynamometer shall be used.
4.2 Grips
The grips shall be capable of holding the test piece without slippage.
Self-tightening grips are recommended.
For strip test pieces, provision shall be made to maintain the strip in the appropriate plane of the grips during
the test, for example by attaching sufficient weights to the free end of the test piece or by fitting a supporting
plate, coated with a low-friction material such as polytetrafluoroethylene (PTFE), to the non-driven grip.
4.3 Mandrel
For testing ring test pieces (type 6 and type 8), a mandrel shall be provided that is a close sliding fit in the test
piece. This mandrel shall be capable of being fitted into the driven head of the machine so that it will rotate
freely during the test.
5 Test pieces
5.1 Types of test piece
5.1.1 General
Eight types of test piece are specified to cover the range of hose constructions and bore sizes normally
encountered (see Figures 1 to 8).
5.1.2 Type 1
Strip, cut from the hose as a 25 mm ± 0,5 mm wide ring which is then cut transversely to form a strip.
5.1.3 Type 2
Strip, 160 mm × half the hose circumference.
5.1.4 Type 3
Strip, cut from the hose as a 35 mm ± 2 mm wide ring which is then cut transversely to form a strip.
2 © ISO 2006 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8033:2006(E)
5.1.5 Type 4
Strip, 160 mm × half the hose circumference or 10 mm whichever is smaller.
5.1.6 Type 5
Strip, 160 mm long × half the hose circumference.
5.1.7 Type 6
Ring, 35 mm ± 2 mm wide.
5.1.8 Type 7
Strip, cut along
...
NORME ISO
INTERNATIONALE 8033
Troisième édition
2006-07-15
Tuyaux en caoutchouc et en plastique —
Détermination de l'adhérence entre
éléments
Rubber and plastics hoses — Determination of adhesion between
components
Numéro de référence
ISO 8033:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 8033:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8033:2006(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Principe. 2
4 Appareillage . 2
4.1 Machines d'essai. 2
4.2 Mors. 2
4.3 Mandrin . 2
5 Éprouvettes . 2
5.1 Types d'éprouvette . 2
5.2 Choix d'éprouvette. 3
5.3 Préparation des éprouvettes . 3
5.4 Conditionnement des éprouvettes. 5
5.5 Délai entre fabrication et essai. 5
6 Mode opératoire . 6
6.1 Préparation . 6
6.2 Montage des éprouvettes . 6
6.3 Vitesse d'essai . 6
6.4 Mesurage . 6
7 Expression des résultats . 6
8 Rapport d'essai . 6
© ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8033:2006(F)

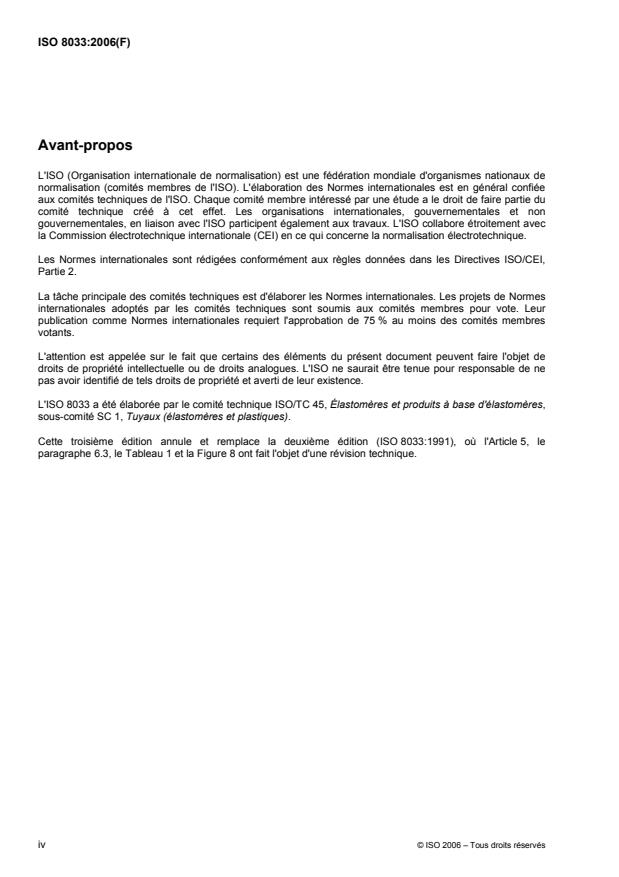

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8033 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères,
sous-comité SC 1, Tuyaux (élastomères et plastiques).
Cette troisième édition annule et remplace la deuxième édition (ISO 8033:1991), où l'Article 5, le
paragraphe 6.3, le Tableau 1 et la Figure 8 ont fait l'objet d'une révision technique.
iv © ISO 2006 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8033:2006(F)
Tuyaux en caoutchouc et en plastique — Détermination de
l'adhérence entre éléments
1 Domaine d'application
Une adhérence adéquate entre les différents éléments d'un tuyau est essentielle pour obtenir des
performances satisfaisantes en service. La présente Norme internationale prescrit des méthodes pour la
détermination de l'adhérence entre tube et armature, entre revêtement et armature, entre couches d'armature,
entre revêtement et couche externe (fine couche de matériau à l'extérieur du revêtement, pour la protection)
et entre tube et couche interne (fine couche de matériau à l'intérieur du tube, pour réduire la perméation du
fluide dans le tube). Elle couvre tous les diamètres et les types suivants de confection de tuyaux.
⎯ Plis de tissu
⎯ Fils textiles tressés
⎯ Fils textiles guipés
⎯ Fils textiles tricotés
⎯ Fils textiles tissés sur métier circulaire
⎯ Nappes de fils textiles
⎯ Fils métalliques tressés
⎯ Fils métalliques guipés
⎯ Tuyaux contenant une hélice support
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 5893:2002, Appareils d'essai du caoutchouc et des plastiques — Types pour traction, flexion et
compression (vitesse de translation constante) — Spécifications
ISO 6133, Caoutchouc et plastiques — Analyse des tracés multi-pics obtenus lors des déterminations de la
résistance au déchirement et de la force d'adhérence
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
© ISO 2006 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8033:2006(F)
3 Principe
Au moyen d'éprouvettes de dimensions normalisées, on mesure la force d'adhérence entre tube et armature,
entre revêtement et armature, entre couches d'armature, entre revêtement et couche externe et entre tube et
couche interne, dans des conditions prescrites.
4 Appareillage
Une machine d'essai ayant les caractéristiques suivantes est requise.
4.1 Machines d'essai
La machine doit être pourvue d'un moteur d'entraînement, équipé d'un dynamomètre approprié, à même de
maintenir une vitesse de traverse de la tête mobile réellement constante au cours de l'essai, et équipé d'un
enregistreur graphique. Elle doit être conforme aux prescriptions de la classe 0,5 ou 1 de l'ISO 5893:2002.
Un dynamomètre sans inertie doit être utilisé.
4.2 Mors
Les mors doivent pouvoir maintenir l'éprouvette sans glissement.
Des mors autoserreurs sont recommandés.
Pour des éprouvettes en forme de bande, le nécessaire doit être fait pour maintenir la bande dans le plan
approprié des mors durant l'essai, par exemple en attachant des poids suffisants à l'extrémité libre de
l'éprouvette ou en adaptant une plaque support, recouverte d'un matériau de faible coefficient de frottement
tel que le polytétrafluoroéthylène (PTFE), au mors fixe.
4.3 Mandrin
Pour les éprouvettes en forme de bague (type 6 et type 8), on doit se pourvoir d'un mandrin s'emboîtant juste
dans l'éprouvette. Ce mandrin doit pouvoir s'adapter à la tête mobile de la machine de façon à tourner
librement au cours de l'essai.
5 Éprouvettes
5.1 Types d'éprouvette
5.1.1 Généralités
Huit types d'éprouvette sont prescrits pour couvrir la gamme de confections de tuyaux et de diamètres
normalement rencontrés (voir Figures 1 à 8).
5.1.2 Type 1
Bande, coupée dans le tuyau en une bague de 25 mm ± 0,5 mm de largeur, puis coupée transversalement
pour former une bande.
5.1.3 Type 2
Bande, de 160 mm × la moitié de la circonférence du tuyau.
2 © ISO 2006 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8033:2006(F)
5.1.4 Type 3
Bande, coupée dans le tuyau en une bague de 35 mm ± 2 mm de largeur, puis coupée transversalement pour
former une bande.
5.1.5 Type 4
Bande, de 160 mm × la moitié de la circonférence du tuyau ou 10 mm, la plus petite des deux valeurs étant
déterminante.
5.1.6 Type 5
Bande, de 160 mm × la moitié de la circonférence du tuyau.
5.1.7 Type 6
Bague, de 35 mm ± 2 mm de largeur.
5.1.8 Type 7
Bande, coupée le long d'un
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
