ISO 8502-6:1995
(Main)Preparation of steel substrates before application of paints and related products — Tests for the assessment of surface cleanliness — Part 6: Extraction of soluble contaminants for analysis — The Bresle method
Preparation of steel substrates before application of paints and related products — Tests for the assessment of surface cleanliness — Part 6: Extraction of soluble contaminants for analysis — The Bresle method
Describes a method of extraction, intended for analysis, of soluble contaminants from a surface by means of adhesive patches which can be attached to any surface, regardless of its shape and orientation. Suitable for use in the field before application of paints.
Préparation des subjectiles d'acier avant application de peintures et de produits assimilés — Essais pour apprécier la propreté d'une surface — Partie 6: Extraction des contaminants solubles en vue de l'analyse — Méthode de Bresle
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERsNATIONAL
IS0
STANDARD
8502-6
First edition
1995-l 2-15
Preparation of steel substrates before
application of paints and related products -
Tests for the assessment of surface
cleanliness
Part 6:
Extraction of soluble contaminants for
analysis -The Bresle method
Prgparation des subjectiles d ‘acier avant application de peintures et de produits
assimiks - Essais pour appkcier la propret d’une s&ace
Partie 6: Extraction des contaminants solubles en vue de I’analyse - M&hode
de Bresle
Reference number
IS0 8502-6: 1995(E)
---------------------- Page: 1 ----------------------
IS0 8502-6: 1995(E)
@ is0

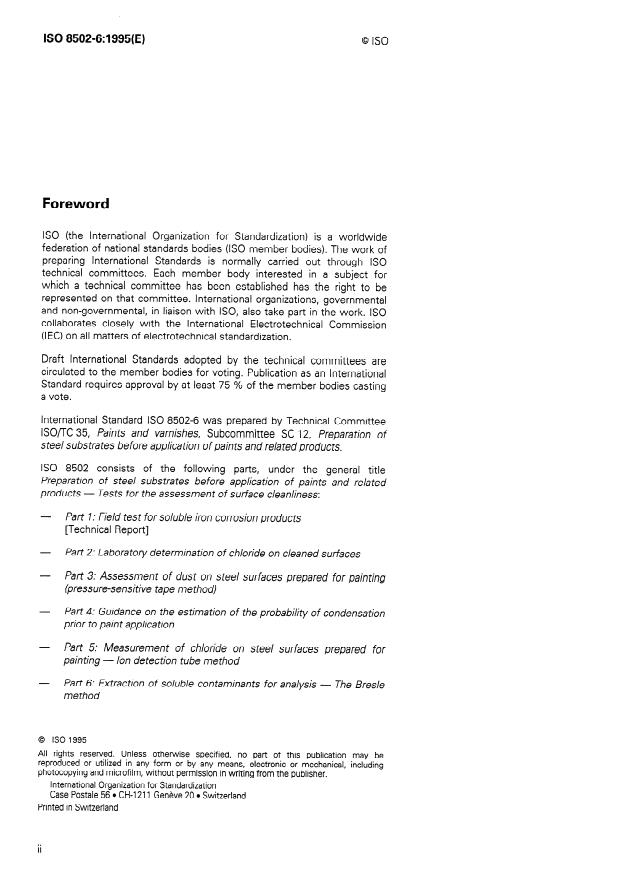

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 8502-6 was prepared by Technical Committee
lSO/TC 35, Paints and varnishes, Subcommittee SC 12, Preparation of
steel substrates before application of paints and related products.
IS0 8502 consists of the following parts, under the general title
Preparation of steel substrates before application of paints and related
products - Tests for the assessment of surface cleanliness:
- Part 7: Field test for soluble iron corrosion products
[Technical Report]
- Part 2: Laboratory determination of chloride on cleaned surfaces
- Part 3: Assessment of dust on steel surfaces prepared for painting
(pressure-sensitive tape method)
- Part 4: Guidance on the estimation of the probability of condensation
prior to paint application
- Part 5: Measurement of chloride on steel surfaces prepared for
painting - Ion detection tube method
- Part 6: Extraction of soluble contaminants for analysis - The Bresle
method
0 IS0 1995
All rights reserved. Unless otherwise specified, no part of this publication may be
reproduced or utilized in any form or by any means, electronic or mechanical, including
photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
---------------------- Page: 2 ----------------------
IS0 8502=6:1995(E)
@ IS0
- Part 7: Field method for determination of oil and grease
- Part 8: Field method for refractometric determination of moisture
- Part 9: Field method for conductometric determination of water-soluble
salts
- Part 10: Field method for titrimetric determination of chloride
At the time of publication of this part of IS0 8502, part 5 and parts 7 to 10
were in course of preparation.
Annex A forms an integral part of this part of IS0 8502.
---------------------- Page: 3 ----------------------
IS0 8502-6: 1995(E) @ IS0

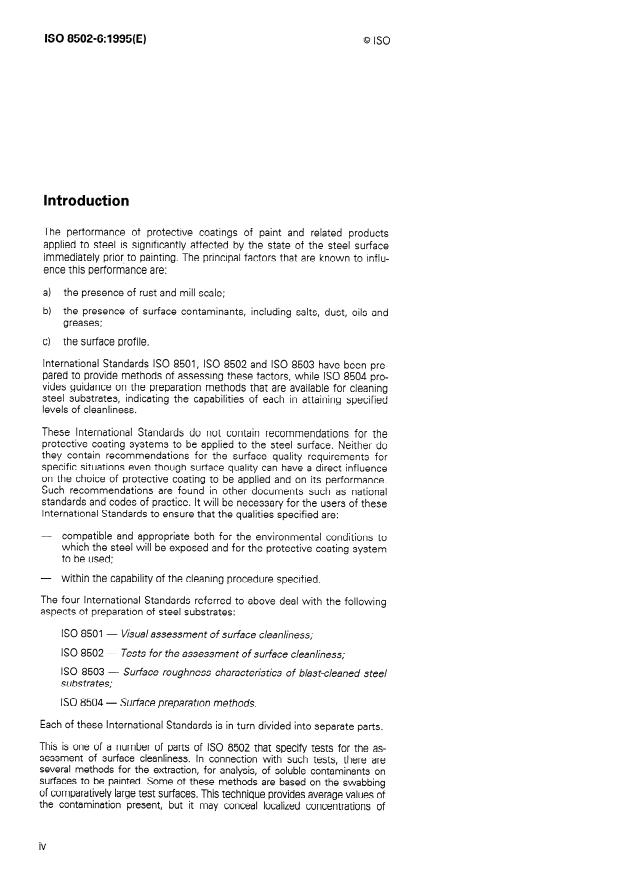

Introduction
The performance of protective coatings of paint and related products
applied to steel is significantly affected by the state of the steel surface
immediately prior to painting. The principal factors that are known to influ-
ence this performance are:
a) the presence of rust and mill scale;
b) the presence of surface contaminants, including salts, dust, oils and
greases;
c) the surface profile.
International Standards IS0 8501, IS0 8502 and IS0 8503 have been pre-
pared to provide methods of assessing these factors, while IS0 8504 pro-
vides guidance on the preparation methods that are available for cleaning
steel substrates, indicating the capabilities of each in attaining specified
levels of cleanliness.
These International Standards do not contain recommendations for the
protective coating systems to be applied to the steel surface. Neither do
they contain recommendations for the surface quality requirements for
specific situations even though surface quality can have a direct influence
on the choice of protective coating to be applied and on its performance.
Such recommendations are found in other documents such as national
standards and codes of practice. It will be necessary for the users of these
International Standards to ensure that the qualities specified are:
- compatible and appropriate both for the environmental conditions to
which the steel will be exposed and for the protective coating system
to be used;
- within the capability of the cleaning procedure specified.
The four International Standards referred to above deal with the following
aspects of preparation of steel substrates:
- Visual assessment of surface cleanliness;
IS0 8501
IS0 8502 - Tests for the assessment of surface cleanliness;
IS0 8503 - Sun’ace roughness characteris tics of blast-cleaned steel
substrates;
IS0 8504 - Surface preparation methods.
Each of these International Standards is in turn divided into separate parts.
This is one of a number of parts of IS0 8502 that specify tests for the as-
sessment of surface cleanliness. In connection with such tests, there are
several methods for the extraction, for analysis, of soluble contaminants on
surfaces to be painted. Some of these methods are based on the swabbing
of comparatively large test surfaces. This technique provides average values of
the contamination present, but it may conceal localized concentrations of
iv
---------------------- Page: 4 ----------------------
@ IS0 IS0 8502-6: 1995(E)
contaminants. Also, swabbing may not ensure sufficient penet ration to
dissolve all of the deep-seated contamination such as ferrous salts.
There are other methods, however, which use small cells for the liquid
used to remove and collect the surface contaminants. The cells (rigid or
flexible) are attached to test surfaces where soluble contaminants could
be expected, e.g. where pitting has occurred. This technique usually pro-
vides more accurate, point values of the contamination present.
This part of IS0 8502 describes a simple, inexpensive field test using
flexible cells in the form of adhesive patches designed to be filled with
solvent. The method was originally developed by a Swedish scientist,
Dr. A. Bresle.
---------------------- Page: 5 ----------------------
This page intentionally left blank
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD 0 IS0 IS0 8502-6: 1995(E)
Preparation of steel substrates before application of paints and
Tests for the assessment of surface cleanliness
related products -
Part 6:
Extraction of soluble contaminants for analysis - The Bresle method
IS0 8503-2: 1988, Preparation of steel substrates
I Scope
before application of paints and related products -
Surface roughness characteristics of blast-cleaned
This part of IS0 8502 describes a method of extract-
steel substrates - Part 2: Method for the grading of
ing, for analysis, soluble contaminants from a surface
surface profile of abrasive blast-cleaned steel - Com-
by use of flexible cells in the form of adhesive patches
para for procedure.
which can be attached to any surface, regardless of
its shape (flat or curved) and its orientation (facing in
lSO/IEC Guide 2:1991, General terms and their defi-
any direction, including downwards).
nitions concerning standardization and related activities.
The method described is suitable for use in the field to
determine the presence of soluble contaminants be-
3 Principle
fore painting or a similar treatment.
An adhesive patch with a central compartment de-
This part of IS0 8502 does not cover the subsequent
signed to hold a solvent is attached to the surface
analysis of the contaminants that have been dissolved
from which soluble contaminants are to be removed.
’ off. Methods of analysis suitable for field use are de-
The solvent is injected into the compartment by
scribed in other parts of IS0 8502.
means of a syringe, and then sucked back into the
syringe. This operation is repeated a number of times.
The solvent (now containing contaminants dissolved
off the test surface) is then transferred to a suitable
2 Normative references
vessel for analysis.
The following standards contain provisions, which,
through reference in this text, constitute provisions of
4 Apparatus and materials
this International Standard. At the time of publication,
the editions indicated were valid. All standards are
4.1 Adhesive patch, the body of which is made of
subject to revision, and parties to agreements based
ageing-resistant, flexible material with closed pores,
on this International Standard are encouraged to in-
e.g. polyethylene foam, and with a hole punched in
vestigate the possibility of applying the most recent
the centre. The punched-out material is kept in the
editions of the standards listed below. Members of
hole as a reinforcement until the patch is used. One
IEC and IS0 maintain registers of currently valid Inter-
side of the patch is coated with a thin elastomer film.
national Standards.
The other side is coated with adhesive and covered by
a removable protective sheet made of paper.
IS0 554: 1976, Standard atmospheres for conditioning
and/or testing - S
...
NORME 60
INTERNATIONALE 8502-6
Première édition
1995-I 2-l 5
Préparation des subjectiles d’acier avant
application de peintures et de produits
assimilés - Essais pour apprécier la
propreté d’une surface
Partie 6:
Extraction des contaminants solubles en vue de
l’analyse - Méthode de Bresle
Prepara tion of s tee1 subs tra tes be fore application of pain ts and rela ted
products - Tests for the assessment of surface cleanliness
Part 6: Extraction of soluble contaminants for analysis - The Bresle method
Numéro de référence
ISO 8502-6: 1995(F)
---------------------- Page: 1 ----------------------
@ ISO

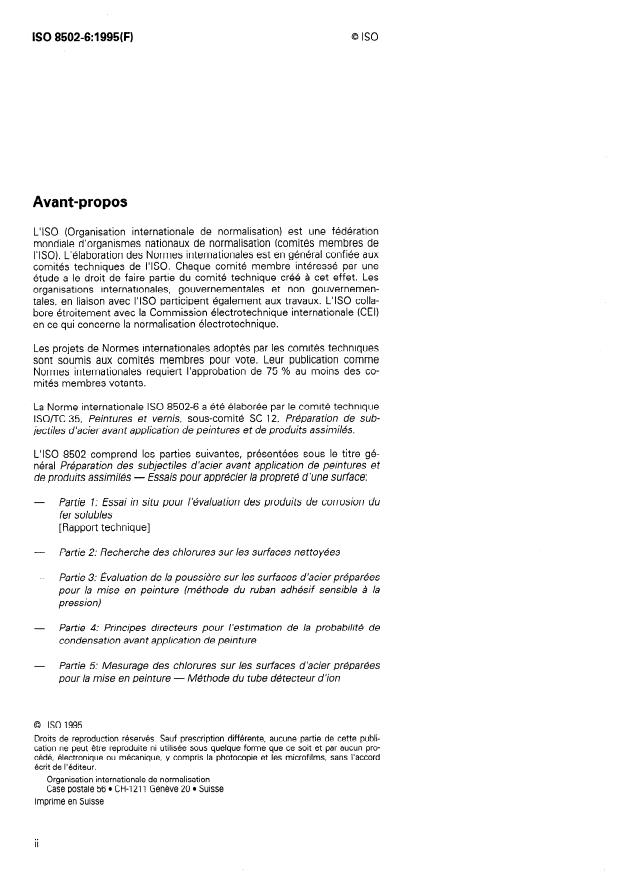

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 8502-6 a été élaborée par le comité technique
lSO/TC 35, Peintures et vernis, sous-comité SC 12, Préparation de sub-
jectiles d’acier avant application de peintures et de produits assimilés.
L’ISO 8502 comprend les parties suivantes, présentées sous le titre gé-
néral Préparation des subjectiles d’acier avant application de peintures et
de produits assimilés - Essais pour apprécier la propreté d’une surface:
- Partie 1: Essai in situ pour l’évaluation des produits de corrosion du
fer solubles
[Rapport technique]
Partie 2: Recherche des chlorures sur les surfaces nettoyées
- Partie 3: Évaluation de la poussière sur les surfaces d’acier préparées
pour la mise en peinture (méthode du ruban adhésif sensible à la
pression)
- Partie 4: Principes directeurs pour l’estimation de la probabilité de
condensation avant application de peinture
- Partie 5: Mesurage des chlorures sur les surfaces d’acier préparées
pour la mise en peinture - Méthode du tube détecteur d’ion
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-l 211 Genéve 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 8502-6: 1995(F)
@ ISO
Partie 6: Extraction des contaminan ts solubles en vue de l’analyse -
Méthode de Bresle
Partie 7: Méthode in situ pour la détermination des corps gras et des
huiles
Partie 8: Méthode in situ pour la détermination de l’humidité par ré-
frac tomé trie
Partie 9: Méthode in situ pour la détermination des sels solubles dans
l’eau par conductimétrie
Partie 10: Méthode in situ pour la détermination des chlorures par
titrimé trie
moment de la publication de la présente partie de I’ISO 8502, la partie 5
et les parties 7 à 10 étaient en cours d’élaboration.
L’annexe A fait partie intégrante de la présente partie de I’ISO 8502.
. . .
III
---------------------- Page: 3 ----------------------
@ ISO
ISO 8502-6: 1995(F)

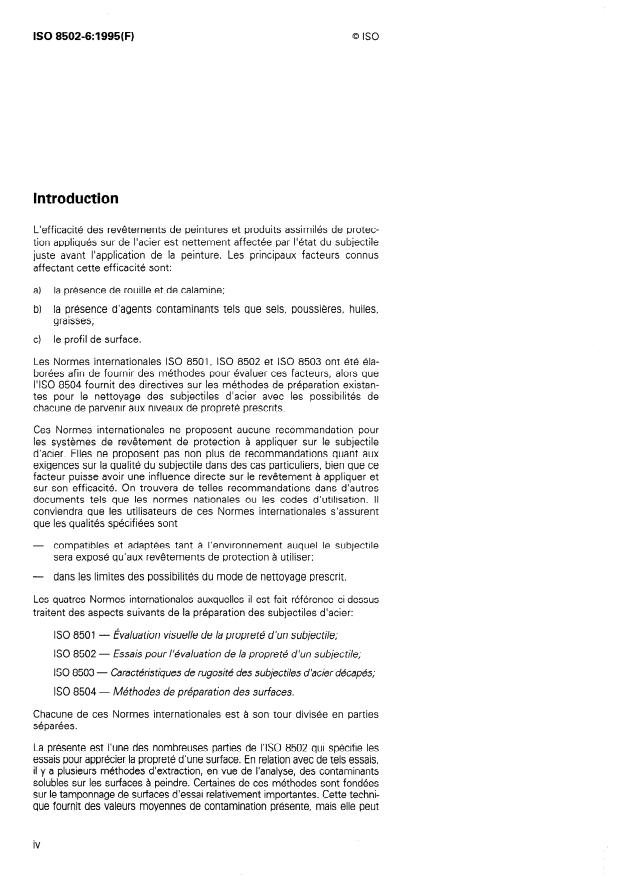

Introduction
L’efficacité des revêtements de peintures et produits assimilés de protec-
tion appliqués sur de l’acier est nettement affectée par l’état du subjectile
juste avant l’application de la peinture. Les principaux facteurs connus
affectant cette efficacité sont:
a) la présence de rouille et de calamine;
b) la présence d’agents contaminants tels que sels, poussières, huiles,
graisses;
c) le profil de surface.
Les Normes internationales ISO 8501, ISO 8502 et ISO 8503 ont été éla-
borées afin de fournir des méthodes pour évaluer ces facteurs, alors que
I’ISO 8504 fournit des directives sur les méthodes de préparation existan-
tes pour le nettoyage des subjectiles d’acier avec les possibilités de
chacune de parvenir aux niveaux de propreté prescrits.
Ces Normes internationales ne proposent aucune recommandation pour
les systèmes de revêtement de protection à appliquer sur le subjectile
d’acier. Elles ne proposent pas non plus de recommandations quant aux
exigences sur la qualité du subjectile dans des cas particuliers, bien que ce
facteur puisse avoir une influence directe sur le revêtement à appliquer et
sur son efficacité. On trouvera de telles recommandations dans d’autres
documents tels que les normes nationales ou les codes d’utilisation. II
conviendra que les utilisateurs de ces Normes internationales s’assurent
que les qualités spécifiées sont
- compatibles et adaptées tant à l’environnement auquel le subjectile
sera exposé qu’aux revêtements de protection à utiliser;
- dans les limites des possibilités du mode de nettoyage prescrit.
Les quatres Normes internationales auxquelles il est fait référence ci-dessus
traitent des aspects suivants de la préparation des subjectiles d’acier:
- Évaluation visuelle de la propreté d’un subjectile;
ISO 8501
- Essais pour l’évaluation de la propreté d’un subjectile;
ISO 8502
ISO 8503 - Caractéristiques de rugosité des subjectiles d’acier décapés;
ISO 8504 - Méthodes de préparation des surfaces.
Chacune de ces Normes internationales est à son tour divisée en parties
séparées.
La présente est l’une des nombreuses parties de I’ISO 8502 qui spécifie les
essais pour apprécier la propreté d’une surface. En relation avec de tels essais,
il y a plusieurs méthodes d’extraction, en vue de l’analyse, des contaminants
solubles sur les surfaces à peindre. Certaines de ces méthodes sont fondées
sur le tamponnage de surfaces d’essai relativement importantes. Cette techni-
que fournit des valeurs moyennes de contamination présente, mais elle peut
---------------------- Page: 4 ----------------------
@ ISO ISO 8502-6: 1995(F)
dissimuler des concentrations localisées de contaminants. Également, le
tamponnage peut ne pas garantir une pénétration suffisante pour dissoudre
toute contamination en profondeur telle que les sels de fer(ll).
II y a d’autres méthodes, toutefois, qui utilisent des cellules relativement
petites contenant un liquide servant à éliminer et à recueillir les contami-
nants de surface. Les cellules (rigides ou souples) sont fixées aux surfaces
d’essai où les contaminants solubles devraient être attendus, par exemple
où le piquage s’est produit. Cette technique fournit habituellement des
valeurs plus précises, les valeurs ponctuelles de la contamination pré-
sente.
La présente partie de I’ISO 8502 décrit un simple essai in situ non onéreux
en utilisant des cellules souples sous forme de pastilles adhésives prévues
pour être remplies de solvant. La méthode a été à l’origine développée par
un scientifique suédois, le Dr A. Bresle.
V
---------------------- Page: 5 ----------------------
Page blanche
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE @ ISO ISO 8502-6: 1995(F)
Préparation des subjectiles d’acier avant application de peintures
et de produits assimilés - Essais pour apprécier la propreté d’une
surface
Partie 6:
Extraction des contaminants solubles en vue de l’analyse - Méthode de
Bresle
I SO 850 l-l : 1988, Préparation des subjectiles d’acier
1 Domaine d’application
avant application de peintures et de produits assimilés
- Évaluation visuelle de la propreté d’un subjectile -
La présente partie de NS0 8502 prescrit une methode
Partie 7: Degrés de rouille et degrés de préparation
pour l’extraction, en vue de l’analyse, des contami-
des subjectiles d’acier non recouverts et des subjecti-
nants solubles sur une surface, en utilisant des cellules
les d’acier après décapage sur toute la surface des re-
souples sous forme de pastilles adhésives qui peu-
vêtements précédents.
vent être fixées sur toute surface, sans se soucier de
sa forme (plate ou courbe) et de son orientation (faces
ISO 8503-2: 1988, Préparation des subjectiles d’acier
a toutes directions, y compris vers le bas).
avant application de peintures et de produits assimilés
- Caractéristiques de rugosité des subjectiles d’acier
La méthode décrite convient pour l’emploi in situ en
décapés - Partie 2: Méthode pour caractériser un profil
vue de déterminer la présence de contaminants so-
de surface en acier décapée par projection d’abrasif -
lubles avant de peindre ou d’effectuer un traitement
Utilisation d’échantillons de comparaison biso-tac tile ISO.
similaire.
ISO/CEI Guide 2:1991, Termes généraux et leurs dé-
La présente partie de I’ISO 8502 ne traite pas de
finitions concernant la normalisation et les activités
l’analyse consécutive des contaminants qui ont été
connexes.
dissous. Les méthodes d’analyse appropriées à I’em-
ploi in situ sont décrites dans d’autres parties de I’ISO
8502.
3 Principe
Une pastille adhésive avec un compartiment central
2 Références normatives
prévu pour contenir un solvant est fixée à la surface
d’où les contaminants solubles sont à éliminer. Le
Les normes suivantes contiennent des dispositions
solvant est injecté dans le compartiment à l’aide d’une
qui, par suite de la référence qui en est faite, consti-
seringue, et ensuite, est aspiré dans la seringue. Cette
tuent des dispositions valables pour la présente partie
opération est répétée un certain nombre de fois. Le
de I’ISO 8502. Au moment de la publication, les édi-
solvant (contenant maintenant les contaminants dis-
tions indiquées étaient en vigueur. Toute norme est
sous provenant de surface d’essai) est alors transféré
sujette à révision et les parties prenantes des accords
dans un récipient approprié pour l’analyse.
fondés sur la présente partie de NS0 8502 sont invi-
tées à rechercher la possibilité d’appliquer les éditions
les plus récentes des normes indiquées ci-après. Les
4 Appareillage et matériaux
membres de la CEI et de I’ISO possèdent le registre
de Normes internationales en vigueur à un moment
4.1 Pastille adhésive, constituée d’un matériau
donné.
souple résistant au vieillissement et avec des pores
fermés, par exemple une mousse de polyéthylène, et
ISO 554: 1976, Atmosphères normales de condition-
avec une partie découpée en son centre. Le
...
NORME 60
INTERNATIONALE 8502-6
Première édition
1995-I 2-l 5
Préparation des subjectiles d’acier avant
application de peintures et de produits
assimilés - Essais pour apprécier la
propreté d’une surface
Partie 6:
Extraction des contaminants solubles en vue de
l’analyse - Méthode de Bresle
Prepara tion of s tee1 subs tra tes be fore application of pain ts and rela ted
products - Tests for the assessment of surface cleanliness
Part 6: Extraction of soluble contaminants for analysis - The Bresle method
Numéro de référence
ISO 8502-6: 1995(F)
---------------------- Page: 1 ----------------------
@ ISO
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 8502-6 a été élaborée par le comité technique
lSO/TC 35, Peintures et vernis, sous-comité SC 12, Préparation de sub-
jectiles d’acier avant application de peintures et de produits assimilés.
L’ISO 8502 comprend les parties suivantes, présentées sous le titre gé-
néral Préparation des subjectiles d’acier avant application de peintures et
de produits assimilés - Essais pour apprécier la propreté d’une surface:
- Partie 1: Essai in situ pour l’évaluation des produits de corrosion du
fer solubles
[Rapport technique]
Partie 2: Recherche des chlorures sur les surfaces nettoyées
- Partie 3: Évaluation de la poussière sur les surfaces d’acier préparées
pour la mise en peinture (méthode du ruban adhésif sensible à la
pression)
- Partie 4: Principes directeurs pour l’estimation de la probabilité de
condensation avant application de peinture
- Partie 5: Mesurage des chlorures sur les surfaces d’acier préparées
pour la mise en peinture - Méthode du tube détecteur d’ion
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-l 211 Genéve 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 8502-6: 1995(F)
@ ISO
Partie 6: Extraction des contaminan ts solubles en vue de l’analyse -
Méthode de Bresle
Partie 7: Méthode in situ pour la détermination des corps gras et des
huiles
Partie 8: Méthode in situ pour la détermination de l’humidité par ré-
frac tomé trie
Partie 9: Méthode in situ pour la détermination des sels solubles dans
l’eau par conductimétrie
Partie 10: Méthode in situ pour la détermination des chlorures par
titrimé trie
moment de la publication de la présente partie de I’ISO 8502, la partie 5
et les parties 7 à 10 étaient en cours d’élaboration.
L’annexe A fait partie intégrante de la présente partie de I’ISO 8502.
. . .
III
---------------------- Page: 3 ----------------------
@ ISO
ISO 8502-6: 1995(F)
Introduction
L’efficacité des revêtements de peintures et produits assimilés de protec-
tion appliqués sur de l’acier est nettement affectée par l’état du subjectile
juste avant l’application de la peinture. Les principaux facteurs connus
affectant cette efficacité sont:
a) la présence de rouille et de calamine;
b) la présence d’agents contaminants tels que sels, poussières, huiles,
graisses;
c) le profil de surface.
Les Normes internationales ISO 8501, ISO 8502 et ISO 8503 ont été éla-
borées afin de fournir des méthodes pour évaluer ces facteurs, alors que
I’ISO 8504 fournit des directives sur les méthodes de préparation existan-
tes pour le nettoyage des subjectiles d’acier avec les possibilités de
chacune de parvenir aux niveaux de propreté prescrits.
Ces Normes internationales ne proposent aucune recommandation pour
les systèmes de revêtement de protection à appliquer sur le subjectile
d’acier. Elles ne proposent pas non plus de recommandations quant aux
exigences sur la qualité du subjectile dans des cas particuliers, bien que ce
facteur puisse avoir une influence directe sur le revêtement à appliquer et
sur son efficacité. On trouvera de telles recommandations dans d’autres
documents tels que les normes nationales ou les codes d’utilisation. II
conviendra que les utilisateurs de ces Normes internationales s’assurent
que les qualités spécifiées sont
- compatibles et adaptées tant à l’environnement auquel le subjectile
sera exposé qu’aux revêtements de protection à utiliser;
- dans les limites des possibilités du mode de nettoyage prescrit.
Les quatres Normes internationales auxquelles il est fait référence ci-dessus
traitent des aspects suivants de la préparation des subjectiles d’acier:
- Évaluation visuelle de la propreté d’un subjectile;
ISO 8501
- Essais pour l’évaluation de la propreté d’un subjectile;
ISO 8502
ISO 8503 - Caractéristiques de rugosité des subjectiles d’acier décapés;
ISO 8504 - Méthodes de préparation des surfaces.
Chacune de ces Normes internationales est à son tour divisée en parties
séparées.
La présente est l’une des nombreuses parties de I’ISO 8502 qui spécifie les
essais pour apprécier la propreté d’une surface. En relation avec de tels essais,
il y a plusieurs méthodes d’extraction, en vue de l’analyse, des contaminants
solubles sur les surfaces à peindre. Certaines de ces méthodes sont fondées
sur le tamponnage de surfaces d’essai relativement importantes. Cette techni-
que fournit des valeurs moyennes de contamination présente, mais elle peut
---------------------- Page: 4 ----------------------
@ ISO ISO 8502-6: 1995(F)
dissimuler des concentrations localisées de contaminants. Également, le
tamponnage peut ne pas garantir une pénétration suffisante pour dissoudre
toute contamination en profondeur telle que les sels de fer(ll).
II y a d’autres méthodes, toutefois, qui utilisent des cellules relativement
petites contenant un liquide servant à éliminer et à recueillir les contami-
nants de surface. Les cellules (rigides ou souples) sont fixées aux surfaces
d’essai où les contaminants solubles devraient être attendus, par exemple
où le piquage s’est produit. Cette technique fournit habituellement des
valeurs plus précises, les valeurs ponctuelles de la contamination pré-
sente.
La présente partie de I’ISO 8502 décrit un simple essai in situ non onéreux
en utilisant des cellules souples sous forme de pastilles adhésives prévues
pour être remplies de solvant. La méthode a été à l’origine développée par
un scientifique suédois, le Dr A. Bresle.
V
---------------------- Page: 5 ----------------------
Page blanche
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE @ ISO ISO 8502-6: 1995(F)
Préparation des subjectiles d’acier avant application de peintures
et de produits assimilés - Essais pour apprécier la propreté d’une
surface
Partie 6:
Extraction des contaminants solubles en vue de l’analyse - Méthode de
Bresle
I SO 850 l-l : 1988, Préparation des subjectiles d’acier
1 Domaine d’application
avant application de peintures et de produits assimilés
- Évaluation visuelle de la propreté d’un subjectile -
La présente partie de NS0 8502 prescrit une methode
Partie 7: Degrés de rouille et degrés de préparation
pour l’extraction, en vue de l’analyse, des contami-
des subjectiles d’acier non recouverts et des subjecti-
nants solubles sur une surface, en utilisant des cellules
les d’acier après décapage sur toute la surface des re-
souples sous forme de pastilles adhésives qui peu-
vêtements précédents.
vent être fixées sur toute surface, sans se soucier de
sa forme (plate ou courbe) et de son orientation (faces
ISO 8503-2: 1988, Préparation des subjectiles d’acier
a toutes directions, y compris vers le bas).
avant application de peintures et de produits assimilés
- Caractéristiques de rugosité des subjectiles d’acier
La méthode décrite convient pour l’emploi in situ en
décapés - Partie 2: Méthode pour caractériser un profil
vue de déterminer la présence de contaminants so-
de surface en acier décapée par projection d’abrasif -
lubles avant de peindre ou d’effectuer un traitement
Utilisation d’échantillons de comparaison biso-tac tile ISO.
similaire.
ISO/CEI Guide 2:1991, Termes généraux et leurs dé-
La présente partie de I’ISO 8502 ne traite pas de
finitions concernant la normalisation et les activités
l’analyse consécutive des contaminants qui ont été
connexes.
dissous. Les méthodes d’analyse appropriées à I’em-
ploi in situ sont décrites dans d’autres parties de I’ISO
8502.
3 Principe
Une pastille adhésive avec un compartiment central
2 Références normatives
prévu pour contenir un solvant est fixée à la surface
d’où les contaminants solubles sont à éliminer. Le
Les normes suivantes contiennent des dispositions
solvant est injecté dans le compartiment à l’aide d’une
qui, par suite de la référence qui en est faite, consti-
seringue, et ensuite, est aspiré dans la seringue. Cette
tuent des dispositions valables pour la présente partie
opération est répétée un certain nombre de fois. Le
de I’ISO 8502. Au moment de la publication, les édi-
solvant (contenant maintenant les contaminants dis-
tions indiquées étaient en vigueur. Toute norme est
sous provenant de surface d’essai) est alors transféré
sujette à révision et les parties prenantes des accords
dans un récipient approprié pour l’analyse.
fondés sur la présente partie de NS0 8502 sont invi-
tées à rechercher la possibilité d’appliquer les éditions
les plus récentes des normes indiquées ci-après. Les
4 Appareillage et matériaux
membres de la CEI et de I’ISO possèdent le registre
de Normes internationales en vigueur à un moment
4.1 Pastille adhésive, constituée d’un matériau
donné.
souple résistant au vieillissement et avec des pores
fermés, par exemple une mousse de polyéthylène, et
ISO 554: 1976, Atmosphères normales de condition-
avec une partie découpée en son centre. Le
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
