ISO 4254-5:2008
(Main)Agricultural machinery — Safety — Part 5: Power-driven soil-working machines
Agricultural machinery — Safety — Part 5: Power-driven soil-working machines
ISO 4254-5:2008, intended to be used together with ISO 4254-1, specifies the safety requirements and their verification for the design and construction of mounted, semi-mounted and trailed power-driven soil‑working machines used in agriculture. In addition, it specifies the type of information on safe working practices (including residual risks) to be provided by the manufacturer.
Matériel agricole — Sécurité — Partie 5: Machines de travail du sol à outils animés
L'ISO 4254-5:2008, utilisée parallèlement à l'ISO 4254-1, spécifie les exigences de sécurité ainsi que les vérifications concernant la conception et la construction des machines de travail du sol à outils animés portées, semi-portées et traînées utilisées en agriculture. Elle spécifie en outre le type d'informations devant être fournies par le fabricant au sujet des pratiques de travail sûres (y compris les risques résiduels).
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4254-5
Second edition
2008-09-01
Agricultural machinery — Safety —
Part 5:
Power-driven soil-working machines
Matériel agricole — Sécurité —
Partie 5: Machines de travail du sol à outils animés
Reference number
ISO 4254-5:2008(E)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 4254-5:2008(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4254-5:2008(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope .1
2 Normative references.1
3 Terms and definitions .2
4 Safety requirements and/or measures .2
4.1 General .2
4.2 Noise reduction at the design stage.2
4.3 Protection against inadvertent contact with power-driven tools .2
4.4 Adjustment of working depth.7
5 Verification of safety requirements or protective measures .9
6 Information for use.9
6.1 Operator's manual .9
6.2 Safety and instructional signs .9
Annex A (informative) List of significant hazards .10
Annex B (informative) Examples of power-driven soil working machines .14
© ISO 2008 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4254-5:2008(E)

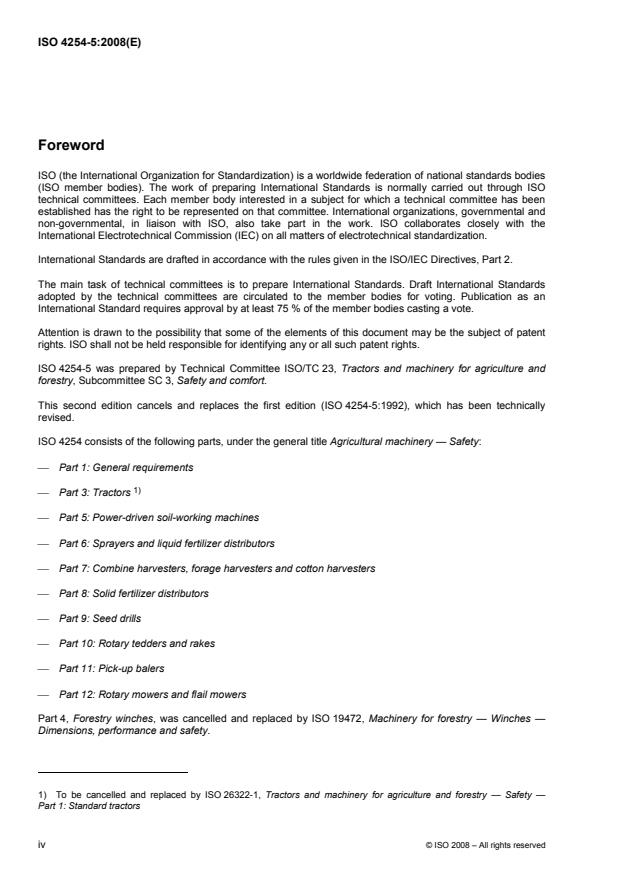

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4254-5 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 3, Safety and comfort.
This second edition cancels and replaces the first edition (ISO 4254-5:1992), which has been technically
revised.
ISO 4254 consists of the following parts, under the general title Agricultural machinery — Safety:
⎯ Part 1: General requirements
1)
⎯ Part 3: Tractors
⎯ Part 5: Power-driven soil-working machines
⎯ Part 6: Sprayers and liquid fertilizer distributors
⎯ Part 7: Combine harvesters, forage harvesters and cotton harvesters
⎯ Part 8: Solid fertilizer distributors
⎯ Part 9: Seed drills
⎯ Part 10: Rotary tedders and rakes
⎯ Part 11: Pick-up balers
⎯ Part 12: Rotary mowers and flail mowers
Part 4, Forestry winches, was cancelled and replaced by ISO 19472, Machinery for forestry — Winches —
Dimensions, performance and safety.
1) To be cancelled and replaced by ISO 26322-1, Tractors and machinery for agriculture and forestry — Safety —
Part 1: Standard tractors
iv © ISO 2008 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4254-5:2008(E)
Introduction
The structure of safety standards in the field of machinery is as follows.
a) Type-A standards (basis standards) give basic concepts, principles for design, and general aspects that
can be applied to machinery.
b) Type-B standards (generic safety standards) deal with one or more safety aspect(s) or one or more
type(s) of safeguards that can be used across a wide range of machinery:
⎯ type-B1 standards on particular safety aspects (e.g. safety distances, surface temperature, noise);
⎯ type-B2 standards on safeguards (e.g. two-hands controls, interlocking devices, pressure sensitive
devices, guards);
c) Type-C standards (machinery safety standards) deal with detailed safety requirements for a particular
machine or group of machines.
This part of ISO 4254 is a type-C standard as stated in ISO 12100-1.
When provisions of this type-C standard are different from those which are stated in type-A or type-B
standards, the provisions of this type-C standard take precedence over the provisions of the other standards
for machines that have been designed and built according to the provisions of this type-C standard.
The machinery concerned and the extent to which hazards, hazardous situations and events are covered are
indicated in the scope of this part of ISO 4254. These hazards are specific to power-driven soil-working
machines.
Significant hazards that are common to all the agricultural machines (self-propelled, mounted, semi-mounted
and trailed) are dealt with in ISO 4254-1.
© ISO 2008 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4254-5:2008(E)
Agricultural machinery — Safety —
Part 5:
Power-driven soil-working machines
1 Scope
This part of ISO 4254, intended to be used together with ISO 4254-1, specifies the safety requirements and
their verification for the design and construction of mounted, semi-mounted and trailed power-driven
soil-working machines used in agriculture. In addition, it specifies the type of information on safe working
practices (including residual risks) to be provided by the manufacturer.
This part of ISO 4254 deals with significant hazards (as listed in Annex A), hazardous situations and events
relevant to power-driven soil-working machines used as intended and under the conditions foreseen by the
manufacturer (see Clause 4).
This part of ISO 4254 is not applicable to:
⎯ spading machines;
⎯ machines fitted with a retractable device making them capable of working between two successive plants
in the same row.
This part of ISO 4254 is not applicable to environmental hazards or electromagnetic compatibility. It is not
applicable to hazards related to moving parts for power transmission, except for strength requirements for
guards and barriers, nor to maintenance or repairs carried out by professional service personnel.
NOTE 1 Specific requirements related to road traffic regulations are not taken into account in this part of ISO 4254.
NOTE 2 Vibrations are not regarded as a significant hazard in the case of mounted, semi-mounted or trailed machines.
This part of ISO 4254 is not applicable to power-driven soil-working machines which are manufactured before
the date of its publication.
When requirements of this part of ISO 4254 are different from those which are stated in ISO 4254-1, the
requirements of this part of ISO 4254 take precedence over the requirements of ISO 4254-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4254-1:2008, Agricultural machinery — Safety — Part 1: General requirements
ISO 12100-1:2003, Safety of machinery — Basic concepts, general principles for design — Part 1: Basic
terminology, methodology
© ISO 2008 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 4254-5:2008(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100-1 and ISO 4254-1 and the
following apply.
3.1
power-driven soil-working machine
machine with powered tools designed for modifying soil structure or profile and/or for incorporating plant and
crop residues or animal manure during tillage
NOTE See Annex B for examples of such machines.
3.2
attachment
equipment which can be fitted to a power-driven soil-working machine and which allows the function of the
machine to be modified
3.2.1
attachment preventing access
attachment which restricts access onto the top of the power-driven soil-working machine and its driven tools at
the rear
EXAMPLE Seed drills.
3.2.2
attachment not preventing access
equipment which allows access onto the top of the power-driven soil-working machine
EXAMPLE Frames, rollers or harrows.
4 Safety requirements and/or measures
4.1 General
Machinery shall comply with the safety requirements and/or protective measures of this clause. Unless
otherwise specified in this part of ISO 4254, the machine shall comply with the requirements of ISO 4254-1.
The compliance with the safety requirements and/or measures shall be verified in accordance with Clause 5.
4.2 Noise reduction at the design stage
The main noise sources when operating power-driven mounted, semi-mounted and trailed soil-working
machines are the tractor, the engagement of tools with the soil — neither of which is under the control of the
machine manufacturer — and the gearbox of the machine. Appropriately designed gearwheels, drives and oil
bath lubrication and cooling may be seen as measures for noise reduction at the design stage.
4.3 Protection against inadvertent contact with power-driven tools
4.3.1 Machines shall be designed or guarded in accordance with 4.3.1.1 to 4.3.1.5 in order to avoid
inadvertent contact with the powered tools at the front, rear, sides and top of the machine during normal
operation and service.
4.3.1.1 At the front, sides and rear of the accessible zone shown in Figure 1, a barrier shall extend from
the outermost path of the tools to a distance, a, beyond the path of the tools as shown in Figure 2 a) and b).
4.3.1.2 On the top of the machine, the area between the barriers shall be guarded as follows.
a) The area covering the tools up to the outermost points of their path shall be guarded by a solid guard.
2 © ISO 2008 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 4254-5:2008(E)
b) The area between the barriers and the edge of the top guard shall be covered in such a way that it is not
possible to gain access to the tools. This guarding may be achieved by a guard, any suitable part of the
machine or a combination of both.
4.3.1.3 On the sides and rear of the machine, when in the working position, for the guard covering the
parts of the tools above the ground, distance a may extend to less than 200 mm (see Figure 3).
4.3.1.4 At the rear of the machine when the guard is hinged, its lower edges shall be at a minimum
distance, d, in any position, in accordance with the dimensions shown in Figure 4.
4.3.1.5 The top guard, barriers and those parts of the machine ensuring the guarding shall be able to
withstand a vertical downward load of 1 200 N. In addition, the barriers shall be capable of withstanding the
following horizontal loads:
a) 600 N for machines with a horizontal axis intended to be used with a tractor where the maximum power is
u 37 kW according to 6.1 h);
b) 1 000 N for all other machines.
4.3.2 The guard at the rear may be moveable or removable in order to permit the fitting of attachments.
Attachments that afford equivalent protection to that provided by the rear guard may be used in place of th
...
NORME ISO
INTERNATIONALE 4254-5
Deuxième édition
2008-09-01
Matériel agricole — Sécurité —
Partie 5:
Machines de travail du sol à outils
animés
Agricultural machinery — Safety —
Part 5: Power-driven soil-working machines
Numéro de référence
ISO 4254-5:2008(F)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 4254-5:2008(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4254-5:2008(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions .2
4 Exigences et/ou mesures de sécurité .2
4.1 Généralités .2
4.2 Réduction du bruit à la conception .2
4.3 Protection contre les contacts non intentionnels avec les outils animés .3
4.4 Réglage de la profondeur de travail .8
5 Vérification des exigences de sécurité ou des mesures de protection.10
6 Informations pour l'utilisation.10
6.1 Manuel de l'opérateur.10
6.2 Signaux de sécurité et d'information .10
Annexe A (informative) Liste de phénomènes dangereux significatifs.11
Annexe B (informative) Exemples de machines de travail du sol à outils animés .16
© ISO 2008 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4254-5:2008(F)

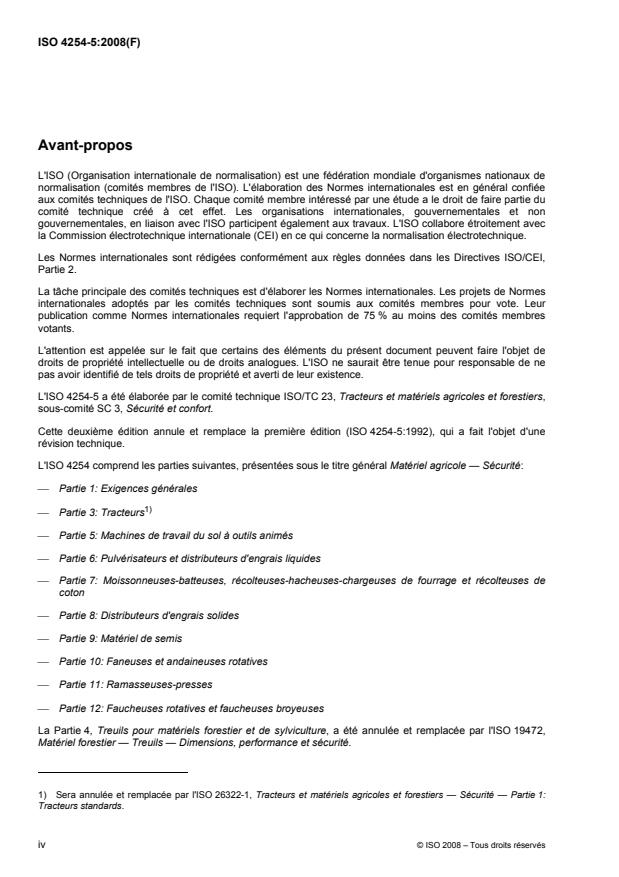

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4254-5 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et forestiers,
sous-comité SC 3, Sécurité et confort.
Cette deuxième édition annule et remplace la première édition (ISO 4254-5:1992), qui a fait l'objet d'une
révision technique.
L'ISO 4254 comprend les parties suivantes, présentées sous le titre général Matériel agricole — Sécurité:
⎯ Partie 1: Exigences générales
1)
⎯ Partie 3: Tracteurs
⎯ Partie 5: Machines de travail du sol à outils animés
⎯ Partie 6: Pulvérisateurs et distributeurs d'engrais liquides
⎯ Partie 7: Moissonneuses-batteuses, récolteuses-hacheuses-chargeuses de fourrage et récolteuses de
coton
⎯ Partie 8: Distributeurs d'engrais solides
⎯ Partie 9: Matériel de semis
⎯ Partie 10: Faneuses et andaineuses rotatives
⎯ Partie 11: Ramasseuses-presses
⎯ Partie 12: Faucheuses rotatives et faucheuses broyeuses
La Partie 4, Treuils pour matériels forestier et de sylviculture, a été annulée et remplacée par l'ISO 19472,
Matériel forestier — Treuils — Dimensions, performance et sécurité.
1) Sera annulée et remplacée par l'ISO 26322-1, Tracteurs et matériels agricoles et forestiers — Sécurité — Partie 1:
Tracteurs standards.
iv © ISO 2008 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4254-5:2008(F)
Introduction
La structure des normes de sécurité dans le domaine des machines est la suivante:
a) Normes de type A (normes fondamentales de sécurité), contenant des notions fondamentales, des
principes de conception et des aspects généraux relatifs aux machines.
b) Normes de type B (normes génériques de sécurité), traitant d'un aspect de la sécurité ou d'un moyen de
protection valable pour une large gamme de machines.
⎯ normes de type B1 traitant d'aspects particuliers de la sécurité (par exemple distances de sécurité,
température superficielle, bruit);
⎯ normes de type B2 traitant de moyens de protection (par exemple, commandes bimanuelles,
dispositifs de verrouillage, dispositifs sensibles à la pression, protecteurs);
c) Normes de type C (normes de sécurité par catégorie de machines), traitant des prescriptions de sécurité
détaillées s'appliquant à une machine particulière ou à un groupe de machines particulier.
La présente partie de l'ISO 4254 est une norme de type C comme indiqué dans l'ISO 12100-1.
Lorsque des dispositions de la présente norme de type C sont différentes de celles énoncées dans des
normes de type A ou de type B, les dispositions de la présente norme de type C ont la priorité sur celles des
autres normes pour les machines conçues et fabriquées conformément aux dispositions de la présente norme
de type C.
Les machines concernées et l'étendue des phénomènes dangereux, des situations et des événements
dangereux couverts sont indiqués dans le domaine d'application du présent document. Ces phénomènes
dangereux sont spécifiques aux machines de travail du sol à entrainement mécanique.
Les phénomènes dangereux communs à l'ensemble des machines agricoles (automotrices, portées,
semi-portées et traînées) sont traités dans l'ISO 4254-1.
© ISO 2008 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 4254-5:2008(F)
Matériel agricole — Sécurité —
Partie 5:
Machines de travail du sol à outils animés
1 Domaine d'application
La présente partie de l'ISO 4254, utilisée parallèlement à l'ISO 4254-1, spécifie les exigences de sécurité ainsi
que les vérifications concernant la conception et la construction des machines de travail du sol à outils animés
portées, semi-portées et traînées utilisées en agriculture. Elle spécifie en outre le type d'informations devant
être fournies par le fabricant au sujet des pratiques de travail sûres (y compris les risques résiduels).
La présente partie de l'ISO 4254 traite également des phénomènes dangereux significatifs (listés en
Annexe A), des situations et des événements dangereux ayant rapport aux machines de travail du sol à outils
animés utilisées normalement et dans les conditions prévues par le fabricant (voir Article 4).
La présente partie de l'ISO 4254 ne s'applique pas:
⎯ aux machines à bêcher;
⎯ aux machines munies d'un dispositif escamotable, leur permettant de travailler entre deux plants
successifs d'un même rang.
La présente partie de l'ISO 4254 ne s'applique pas aux risques liés à l'environnement ou à la compatibilité
électromagnétique. Elle ne s'applique pas aux risques liés aux éléments mobiles de transmission de
puissance, excepté les exigences de résistance des protecteurs et des barres d’éloignement, ni à la
maintenance ou aux réparations réalisées par le personnel d'un service professionnel.
NOTE 1 Les exigences spécifiques aux réglementations routières ne sont pas prises en compte dans la présente
partie de l'ISO 4254.
NOTE 2 Les vibrations ne sont pas considérées comme des risques significatifs dans le cas des machines portées,
semi-portées ou traînées.
La présente partie de l'ISO 4254 ne s'applique pas aux machines de travail du sol à outils animés fabriquées
avant sa date de publication.
Lorsque des exigences de la présente partie de l'ISO 4254 sont différentes de celles établies dans
l'ISO 4254-1, les exigences de la présente partie de l'ISO 4254 prennent le pas sur celles de l'ISO 4254-1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 4254-1:2008, Matériel agricole — Sécurité — Partie 1: Exigences générales
© ISO 2008 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 4254-5:2008(F)
ISO 12100-1:2003, Sécurité des machines — Notions fondamentales, principes généraux de conception —
Partie 1: Terminologie de base, méthodologie
3 Termes et définitions
Pour les besoins de la présente partie de l'ISO 4254, les termes et définitions donnés dans l'ISO 12100-1 et
l'ISO 4254-1 ainsi que les suivants s'appliquent.
3.1
machine de travail du sol à outils animés
machine à outils entraînés conçue pour modifier la structure ou le profil du sol et/ou enfouir des plantes, des
résidus végétaux ou du fumier lors du labour
NOTE Voir l'Annexe B pour des exemples de ces machines.
3.2
accessoire
équipement qui peut être fixé aux machines de travail du sol à outils animés et qui permet d'en modifier la
fonction
3.2.1
accessoire empêchant l'accès
équipement qui restreint l'accès sur le haut de la machine de travail du sol à outils animés et de ses outils
entraînés à l'arrière
EXEMPLE Semoir.
3.2.2
accessoire n'empêchant pas l'accès
équipement qui permet l'accès sur le haut de la machine de travail du sol à outils animés
EXEMPLE Châssis, rouleaux ou herses.
4 Exigences et/ou mesures de sécurité
4.1 Généralités
La machine doit satisfaire aux exigences de sécurité et/ou mesures de protection du présent article. Sauf
spécification contraire dans la présente partie de l'ISO 4254, la machine doit satisfaire aux exigences de
l'ISO 4254-1.
La conformité avec les exigences de sécurité et/ou mesures de protection doit être vérifiée suivant l'Article 5.
4.2 Réduction du bruit à la conception
Les principales sources de bruit lors du fonctionnement des machines de travail du sol à outils animés portées,
semi-portées et traînées sont le tracteur, l'engagement des outils dans le sol — sources de bruit non
maîtrisables par le fabricant de la machine — et la boîte de vitesse de la machine. Une conception appropriée
des pignons, des entraînements, de la lubrification à bain d'huile et du circuit de refroidissement peut être
entendue comme des mesures de réduction du bruit à la conception.
2 © ISO 2008 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 4254-5:2008(F)
4.3 Protection contre les contacts non intentionnels avec les outils animés
4.3.1 Les machines doivent être conçues ou protégées suivant 4.3.1.1 à 4.3.1.5 de façon à éviter tout
contact non intentionnel avec les outils animés à l'avant, à l'arrière, sur les côtés et sur le dessus dans des
conditions normales d'utilisation et d'entretien.
4.3.1.1 À l'avant, à l'arrière et sur les côtés des zones accessibles illustrées à la Figure 1, une barre
d'éloignement doit se trouver à une distance, a, au-delà de la trajectoire de l'outil, tel que montré sur les
Figures 2 a) et 2 b).
4.3.1.2 Sur le dessus de la machine, la zone entre les barres d'éloignement doit être protégée comme
suit.
a) Un protecteur plein doit recouvrir les outils, jusqu'à l'extérieur de leur trajectoire;
b) La zone entre les barres d'éloignement et le bord du protecteur supérieur doit être recouverte de manière
à empêcher tout accès aux outils. Cette protection peut être obtenue en utilisant un protecteur, toute
partie appropriée de la machine ou encore la combinaison de ces deux éléments.
4.3.1.3 Sur les côtés et à l'arrière de la machine, si un protecteur recouvre, en position de travail, les
parties des outils situées au-dessus du sol, la distance, a, peut être inférieure à 200 mm (voir Figure 3).
4.3.1.4 À l'arrière de la machine, si le protecteur est articulé, celui-ci doit être tel que, quelle que soit sa
position, son bord inférieur soit à une distance minimale, d, comme illustré à la Figure 4.
4.3.1.5 Le protecteur sur le dessus de la machine, les barres d'éloignement et les pièces de la machine
assurant la protection doivent pouvoir supporter une force verticale de 1 200 N. En outre, les barres
d'éloignement doivent pouvoir supporter les forces horizontales suivantes:
a) 600 N pour les machines comportant un axe horizontal, destinées à être utilisées avec un tracteur dont la
puissance maximale est u 37 kW selon 6.1 h);
b) 1 000 N pour toutes les autres machines.
4.3.2 Le protecteur arrière peut être escamotable ou démontable afin de permettre l'adaptation
d'accessoires. Des accessoires offrant une protection équivalente à celle du protecteur arrière peuvent être
utilisés à la place du protecteur, pour autant que les dispositions suivantes soient remplies.
a) Ces composants ou ces accessoires ne doivent pas être animés.
b) L'accès aux outils animés doit être empêché par une barre d'éloignement située en un point quelconque
de la ligne ZY, comme illustré à la Figure 2 c). La zone entre la barre d'éloignement et le dessus de la
machine doit être protégée suivant 4.3.1.2 b).
c) Lorsque des accessoires empêchant l'accès (voir 3.2.1) sont fixés, il doit être impossible d'accéder aux
outils animés de la machin
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
