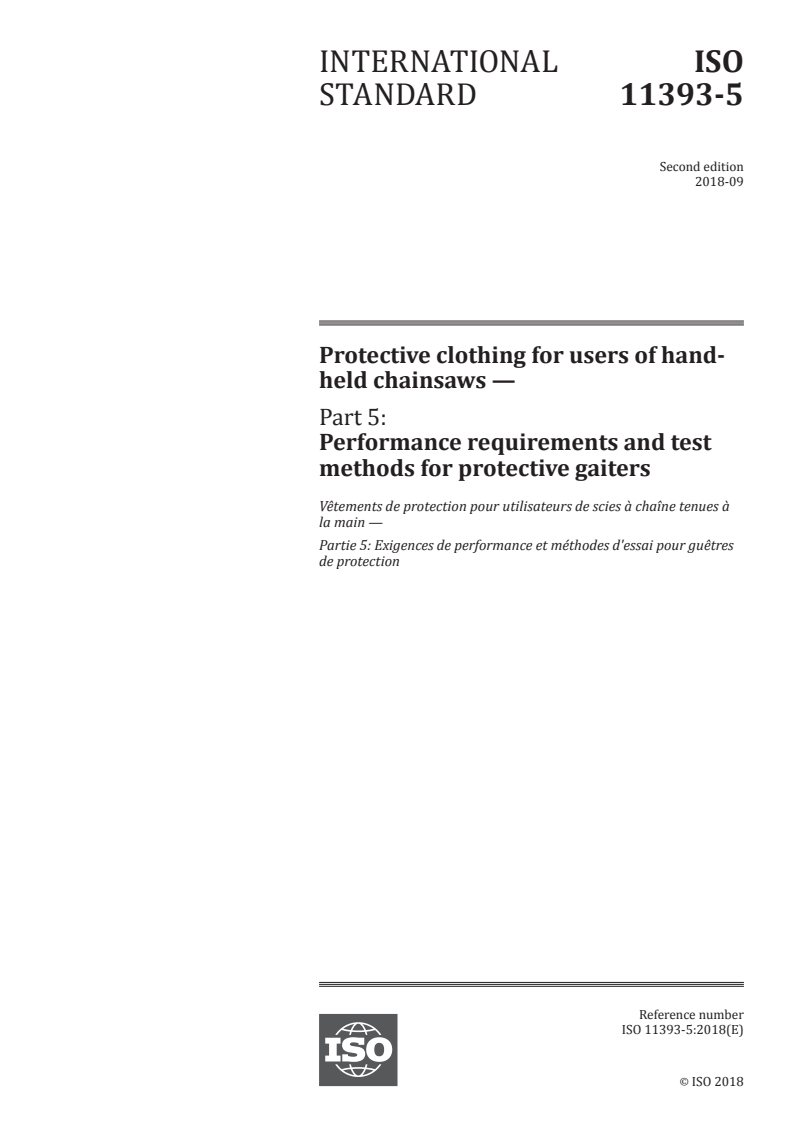

INTERNATIONAL ISO
STANDARD 11393-5
Second edition
2018-09
Protective clothing for users of hand-
held chainsaws —
Part 5:
Performance requirements and test
methods for protective gaiters
Vêtements de protection pour utilisateurs de scies à chaîne tenues à
la main —
Partie 5: Exigences de performance et méthodes d'essai pour guêtres
de protection
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

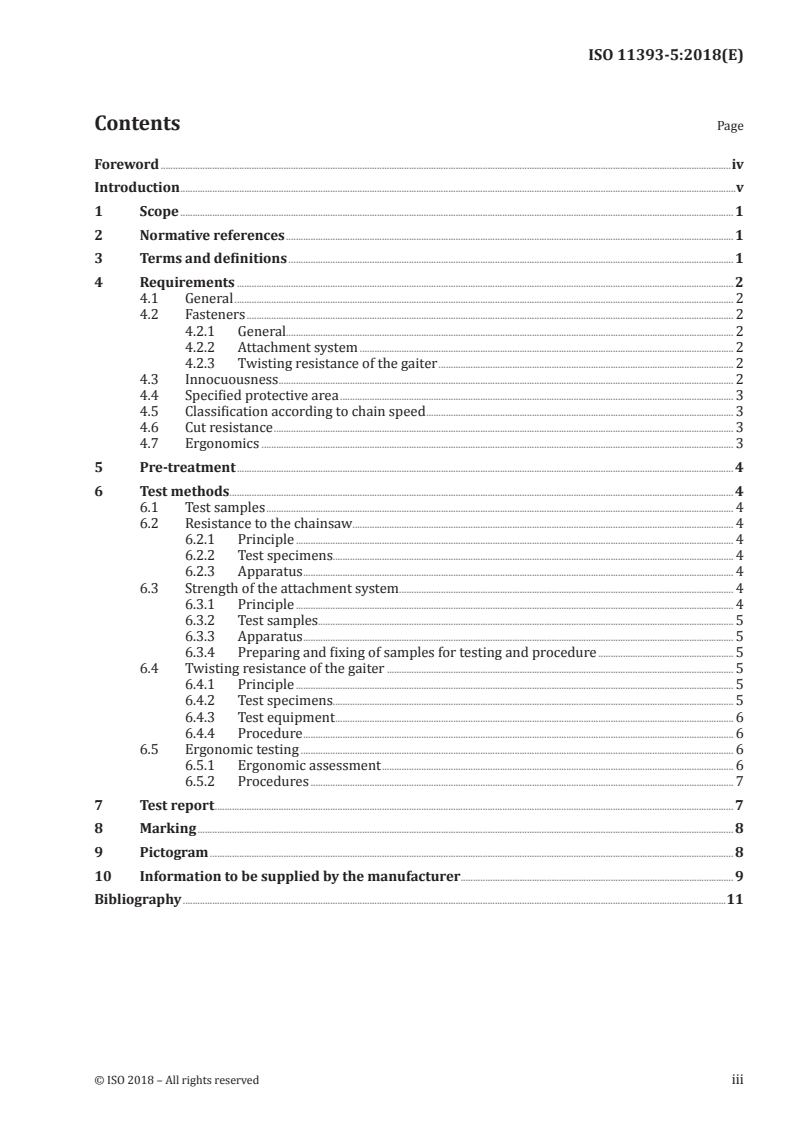

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Requirements . 2
4.1 General . 2
4.2 Fasteners . 2
4.2.1 General. 2
4.2.2 Attachment system . 2
4.2.3 Twisting resistance of the gaiter . 2
4.3 Innocuousness . 2
4.4 Specified protective area . 3
4.5 Classification according to chain speed . 3
4.6 Cut resistance . 3
4.7 Ergonomics . 3
5 Pre-treatment . 4
6 Test methods . 4
6.1 Test samples . 4
6.2 Resistance to the chainsaw. 4
6.2.1 Principle . 4
6.2.2 Test specimens. 4
6.2.3 Apparatus . 4
6.3 Strength of the attachment system . 4
6.3.1 Principle . 4
6.3.2 Test samples. 5
6.3.3 Apparatus . 5
6.3.4 Preparing and fixing of samples for testing and procedure . 5
6.4 Twisting resistance of the gaiter . 5
6.4.1 Principle . 5
6.4.2 Test specimens. 5
6.4.3 Test equipment . 6
6.4.4 Procedure . 6
6.5 Ergonomic testing . 6
6.5.1 Ergonomic assessment . 6
6.5.2 Procedures . 7
7 Test report . 7
8 Marking . 8
9 Pictogram . 8
10 Information to be supplied by the manufacturer . 9
Bibliography .11

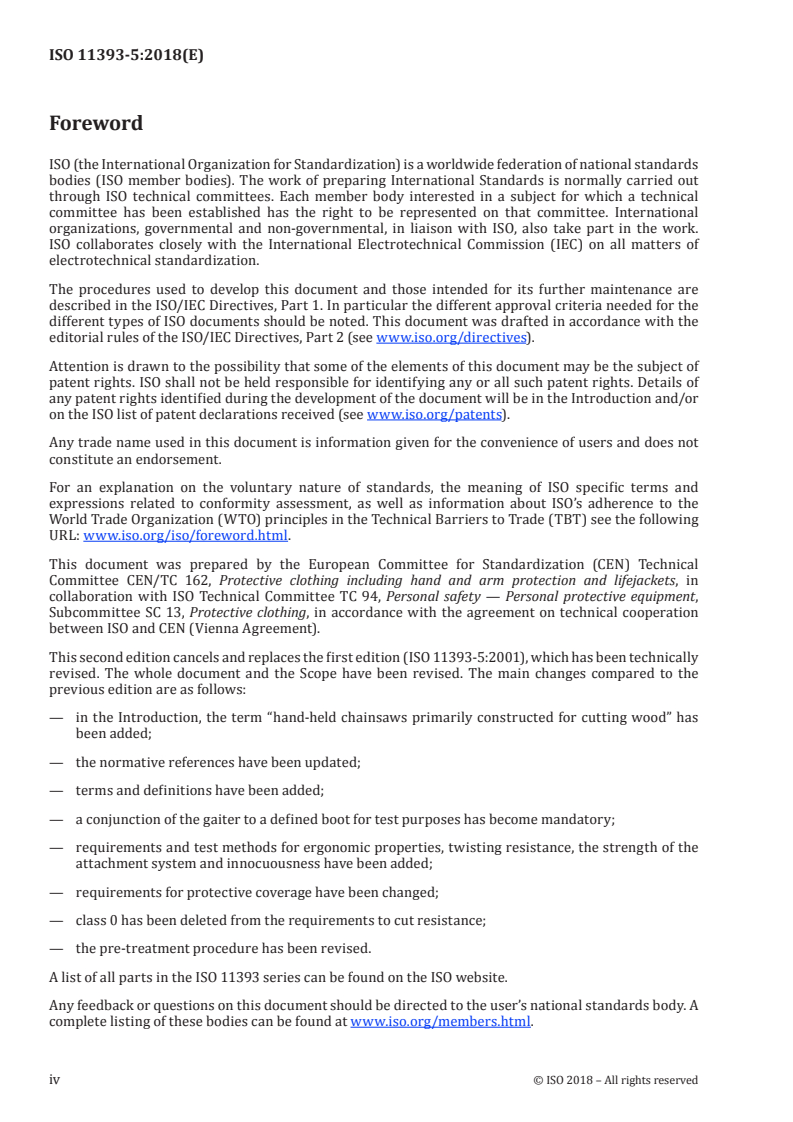

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by the European Committee for Standardization (CEN) Technical
Committee CEN/TC 162, Protective clothing including hand and arm protection and lifejackets, in
collaboration with ISO Technical Committee TC 94, Personal safety — Personal protective equipment,
Subcommittee SC 13, Protective clothing, in accordance with the agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 11393-5:2001), which has been technically
revised. The whole document and the Scope have been revised. The main changes compared to the
previous edition are as follows:
— in the Introduction, the term “hand-held chainsaws primarily constructed for cutting wood” has
been added;
— the normative references have been updated;
— terms and definitions have been added;
— a conjunction of the gaiter to a defined boot for test purposes has become mandatory;
— requirements and test methods for ergonomic properties, twisting resistance, the strength of the
attachment system and innocuousness have been added;
— requirements for protective coverage have been changed;
— class 0 has been deleted from the requirements to cut resistance;
— the pre-treatment procedure has been revised.
A list of all parts in the ISO 11393 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
Introduction
This document forms part of a series concerned with personal protective equipment (PPE) designed
to protect against the risks arising from the use of hand-held chainsaws primarily constructed for
cutting wood.
No PPE can ensure a 100 % protection against cutting from a hand-held chainsaw. Nevertheless,
experience has shown that it is possible to design PPE that offers a certain degree of protection.
Different functional principles may be applied in order to give protection. These include:
a) chain slipping: on contact the chain does not cut the material;
b) clogging: fibres are drawn by the chain into the drive sprocket and block chain movement;
c) chain braking: fibres have a high resistance to cutting and absorb rotational energy, thereby
reducing the chain speed.
Often more than one principle is applied.
INTERNATIONAL STANDARD ISO 11393-5:2018(E)
Protective clothing for users of hand-held chainsaws —
Part 5:
Performance requirements and test methods for
protective gaiters
1 Scope
This document specifies requirements and test methods for assessing the resistance to cutting of
gaiters by hand-held chainsaws and other properties. It includes a requirement and a test method for
assessing the strength of underfoot straps of gaiters.
This document is applicable to gaiters used in conjunction with safety footwear with a steel toecap
conforming to ISO 20345 design “C” or “D”. These gaiters are designed to be used only in association
with a defined model of footwear and tested together.
NOTE These products are intended, but are not limited, to be used in combination with a defined model of
orthopaedic footwear.
This document does not apply to gaiters intended for use in situations where there is a significant risk
of tripping, such as tree climbing or in forests.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7000, Graphical symbols for use on equipment — Registered symbols
ISO 11393-1, Protective clothing for users of hand-held chainsaws — Part 1: Test rig driven by a flywheel
for testing resistance to cutting by a chainsaw
ISO 11393-2:2018, Protective clothing for users of hand-held chainsaws — Part 2: Performance
requirements and test methods for leg protectors
ISO 11393-3:2018, Protective clothing for users of hand-held chainsaws — Part 3: Test methods for
footwear
ISO 13688:2013, Protective clothing — General requirements
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
attachment system
system comprised of an underfoot strap and closing mechanism
3.2
cut-through
any visible change on the underside of the innermost layer of the test sample caused by the saw chain
3.3
defined boot
type of boot (article) on which the tests for gaiters (3.5) are performed and for which the test results
are valid
3.4
foot protector
any product that protects the foot and the lower part of the leg (or any part of this area) against cutting
by a hand-held chainsaw
3.5
gaiter
removable covering footwear intende
...

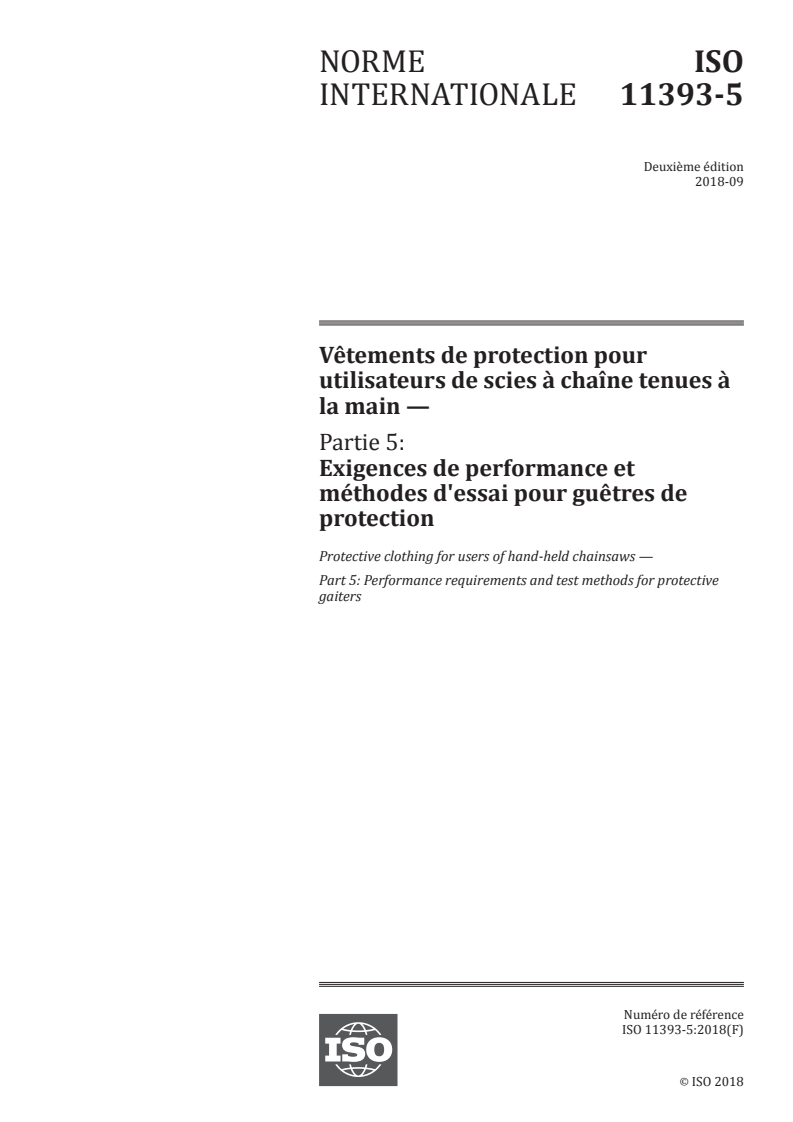

NORME ISO
INTERNATIONALE 11393-5
Deuxième édition
2018-09
Vêtements de protection pour
utilisateurs de scies à chaîne tenues à
la main —
Partie 5:
Exigences de performance et
méthodes d'essai pour guêtres de
protection
Protective clothing for users of hand-held chainsaws —
Part 5: Performance requirements and test methods for protective
gaiters
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

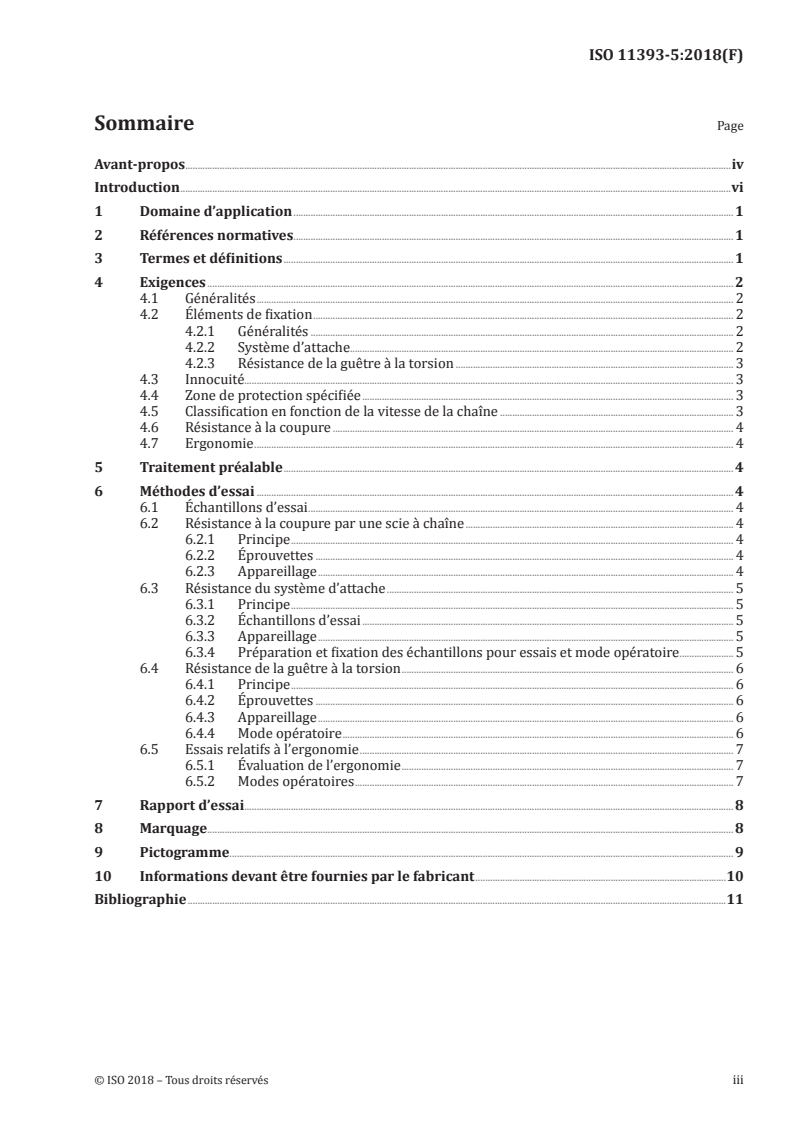

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences . 2
4.1 Généralités . 2
4.2 Éléments de fixation . 2
4.2.1 Généralités . 2
4.2.2 Système d’attache. 2
4.2.3 Résistance de la guêtre à la torsion . 3
4.3 Innocuité. 3
4.4 Zone de protection spécifiée . 3
4.5 Classification en fonction de la vitesse de la chaîne . 3
4.6 Résistance à la coupure . 4
4.7 Ergonomie . 4
5 Traitement préalable . 4
6 Méthodes d’essai . 4
6.1 Échantillons d’essai . 4
6.2 Résistance à la coupure par une scie à chaîne . 4
6.2.1 Principe . 4
6.2.2 Éprouvettes . 4
6.2.3 Appareillage . 4
6.3 Résistance du système d’attache . 5
6.3.1 Principe . 5
6.3.2 Échantillons d’essai . 5
6.3.3 Appareillage . 5
6.3.4 Préparation et fixation des échantillons pour essais et mode opératoire . 5
6.4 Résistance de la guêtre à la torsion . 6
6.4.1 Principe . 6
6.4.2 Éprouvettes . 6
6.4.3 Appareillage . 6
6.4.4 Mode opératoire . 6
6.5 Essais relatifs à l’ergonomie . 7
6.5.1 Évaluation de l’ergonomie . 7
6.5.2 Modes opératoires . 7
7 Rapport d’essai . 8
8 Marquage . 8
9 Pictogramme . 9
10 Informations devant être fournies par le fabricant .10
Bibliographie .11

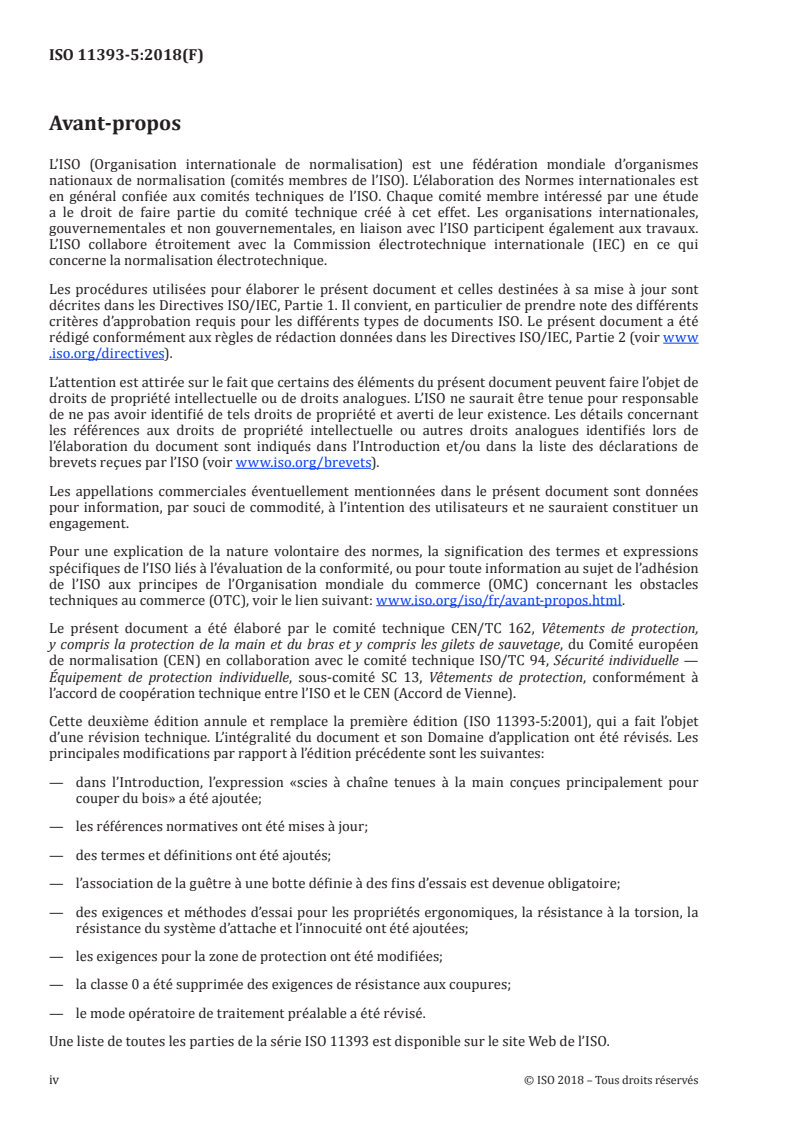

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique CEN/TC 162, Vêtements de protection,
y compris la protection de la main et du bras et y compris les gilets de sauvetage, du Comité européen
de normalisation (CEN) en collaboration avec le comité technique ISO/TC 94, Sécurité individuelle —
Équipement de protection individuelle, sous-comité SC 13, Vêtements de protection, conformément à
l’accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 11393-5:2001), qui a fait l’objet
d’une révision technique. L’intégralité du document et son Domaine d’application ont été révisés. Les
principales modifications par rapport à l’édition précédente sont les suivantes:
— dans l’Introduction, l’expression «scies à chaîne tenues à la main conçues principalement pour
couper du bois» a été ajoutée;
— les références normatives ont été mises à jour;
— des termes et définitions ont été ajoutés;
— l’association de la guêtre à une botte définie à des fins d’essais est devenue obligatoire;
— des exigences et méthodes d’essai pour les propriétés ergonomiques, la résistance à la torsion, la
résistance du système d’attache et l’innocuité ont été ajoutées;
— les exigences pour la zone de protection ont été modifiées;
— la classe 0 a été supprimée des exigences de résistance aux coupures;
— le mode opératoire de traitement préalable a été révisé.
Une liste de toutes les parties de la série ISO 11393 est disponible sur le site Web de l’ISO.
iv © ISO 2018 – Tous droits réservés
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
Introduction
Le présent document fait partie d’une série de normes concernant les équipements de protection
individuelle (EPI) destinés à protéger contre les risques dus à l’utilisation de scies à chaîne tenues à la
main conçues principalement pour couper du bois.
Aucun EPI ne peut assurer une protection à 100 % contre les coupures dues à une scie à chaîne tenue
à la main. Néanmoins, l’expérience a montré qu’il est possible de fabriquer un EPI qui offre un certain
degré de protection.
La protection peut être obtenue en utilisant plusieurs principes de fonctionnement, tels que:
a) le glissement de la chaîne: au contact, la chaîne ne coupe pas le matériau;
b) le bourrage: les fibres sont entraînées par la chaîne vers le pignon et viennent bloquer le mouvement
de la chaîne;
c) le freinage de la chaîne: les fibres présentent une grande résistance à la coupure et absorbent
l’énergie de rotation, ralentissant ainsi la vitesse de la chaîne.
Plusieurs de ces principes sont souvent appliqués simultanément.
vi © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 11393-5:2018(F)
Vêtements de protection pour utilisateurs de scies à chaîne
tenues à la main —
Partie 5:
Exigences de performance et méthodes d'essai pour
guêtres de protection
1 Domaine d’application
Le présent document spécifie les exigences et les méthodes d’essais pour évaluer la résistance des
guêtres aux coupures dues aux scies à chaîne tenues à la main, ainsi que d’autres propriétés. Il comprend
une exigence et une méthode d’essai pour l’évaluation de la résistance des brides passant sous le pied de
guêtres.
Le présent document est applicable aux guêtres utilisées avec des chaussures de sécurité avec un
embout en acier conformes à l’ISO 20345, type «C» ou «D». Ces guêtres sont conçues pour n’être utilisées
que conjointement avec des chaussures définies et pour être soumises à essai avec elles.
NOTE Ces produits sont destinés à être utilisés, sans toutefois s’y limiter, en association avec un modèle
défini de chaussures orthopédiques.
Le présent document ne s’applique pas aux guêtres prévues pour être utilisées dans des situations où il
existe un risque significatif de trébucher, telles que grimper aux arbres ou en forêt.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7000, Symboles graphiques utilisables sur le matériel — Symboles enregistrés
ISO 11393-1, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main — Partie 1:
Banc d’essai à volant d’inertie pour les essais de résistance à la coupure par une scie à chaîne
ISO 11393-2:2018, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 2: Méthodes d’essai et exigences de performance pour protège-jambes
ISO 11393-3:2018, Habillement de protection pour utilisateurs de scies à chaîne tenues à la main —
Partie 3: Méthodes d’essai pour chaussures
ISO 13688:2013, Vêtements de protection — Exigences générales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
système d’attache
système constitué d’une bride passant sous le pied et d’un mécanisme de fermeture
3.2
traversée
tout changement visible sur la face inférieure de la dernière couche de l’échantillon d’essai, causé par la
chaîne de la scie
3.3
botte définie
type de botte (article) avec lequel les guêtres (3.5) sont soumises à essai et pour lequel les résultats
d’essai sont valides
3.4
protège-pied
tout article qui protège le pied et le bas de la jambe (ou une quelconque partie de cette surface) contre
les coupures provoquées par une scie à chaîne tenue à la main
3.5
guêtre
garniture chaussante amovible destinée à protéger le devant du pied, la cheville et le bas de la jambe
contre les coupures lors de l’utilisation de scies à chaîne
3.6
chaussures orthopédiques
bottes de sécurité fabriquées en série dont chaque élément est adapté au port par un utilisateur
individuel, ou bottes de sécurité fabriquées en un seul exemplaire pour répondre aux besoins
particuliers d’un utilisateur individuel
3.7
matériau de protection
matériau conçu pour protéger le porteur du vêtement contre les coupures d’une scie à chaîne tenue
à la main
4 Exigences
4.1 Généralités
Différentes conceptions de tige du même type que la botte définie (avec la même semelle de marche et
le même galbe) sont couve
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
