INTERNATIONAL ISO
STANDARD 5774
Third edition
2006-07-01
Plastics hoses — Textile-reinforced types
for compressed-air applications —
Specification
Tuyaux en plastique — Types armés de textile pour applications avec
de l'air comprimé — Spécifications
Reference number
ISO 5774:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 5774:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5774:2006(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Classification. 2
5 Couplings and end fittings . 2
6 Materials and construction . 2
7 Dimensions and tolerances . 2
7.1 Inside diameter, tolerances and minimum wall thickness . 2
7.2 Concentricity . 3
7.3 Tolerances on length. 3
8 Physical properties. 4
8.1 Plastic compounds. 4
8.1.1 Tensile strength and elongation at break of lining and cover . 4
8.1.2 Resistance to ageing. 4
8.1.3 Loss in mass on heating. 4
8.1.4 Resistance to liquids. 4
8.1.5 Hydrolysis test . 4
8.2 Performance requirements on finished hoses . 5
8.2.1 Hydrostatic requirements . 5
8.2.2 Adhesion. 5
8.2.3 Exposure to a xenon arc lamp. 5
8.2.4 Bending test . 6
8.2.5 Low-temperature flexibility . 6
9 Frequency of testing. 6
10 Marking . 7
11 Recommendations for packaging and storage . 7
12 Test report . 7
Annex A (normative) Hydrolysis test .8
Annex B (normative) Type approval and routine tests . 10
Annex C (informative) Production acceptance tests . 11
Annex D (informative) Couplings and end fittings. 12
Bibliography . 13
© ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5774:2006(E)

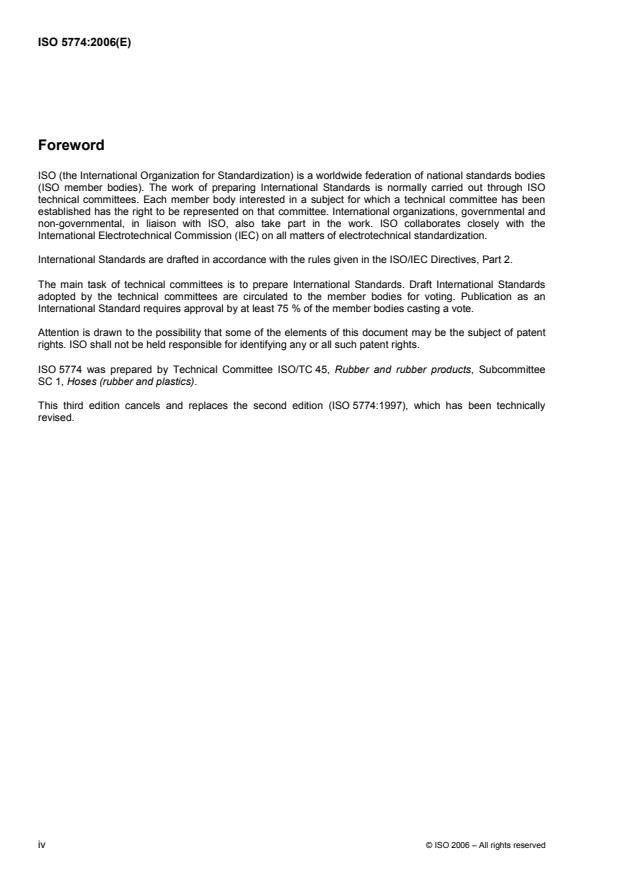

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5774 was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 1, Hoses (rubber and plastics).
This third edition cancels and replaces the second edition (ISO 5774:1997), which has been technically
revised.
iv © ISO 2006 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 5774:2006(E)
Introduction
This International Standard has been prepared to provide minimum acceptable requirements for the
satisfactory performance of flexible thermoplastics hoses, textile reinforced, for compressed-air applications.
Maximum working pressures of each hose type are specified with two operating temperatures.
Some hose materials will require a hydrolysis test (given in Annex A).
© ISO 2006 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5774:2006(E)
Plastics hoses — Textile-reinforced types for compressed-air
applications — Specification
1 Scope
This International Standard specifies the requirements for four types of flexible thermoplastic hose, textile
reinforced, for compressed-air applications in the temperature range from − 10 °C to + 60 °C.
The four types are classified as light service for a maximum working pressure of 7 bar at 23 °C and 4,5 bar at
60 °C, medium service for a maximum working pressure of 10 bar at 23 °C and 6,5 bar at 60 °C, heavy
service for a maximum working pressure of 16 bar at 23 °C and 11 bar at 60 °C, and heavy service for use in
mining for a maximum working pressure of 25 bar at 23 °C and 13 bar at 60 °C.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 105-A02, Textiles — Tests for colour fastness — Part A02: Grey scales for assessing change in colour
ISO 176:2005, Plastics — Determination of loss of plasticizers — Activated carbon method
ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and
tolerances on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1746, Rubber or plastics hoses and tubing — Bending tests
ISO 1817, Rubber, vulcanized — Determination of the effect of liquids
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of dimensions
ISO 4672:1997, Rubber and plastics hoses — Sub-ambient temperature flexibility tests
ISO 8033, Rubber and plastics hoses — Determination of adhesion between components
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 8331, Rubber and plastics hoses and hose assemblies — Guide to selection, storage, use and
maintenance
ISO 11758:1995, Rubber and plastics hoses — Exposure to a xenon arc lamp — Determination of changes in
colour and appearance
© ISO 2006 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5774:2006(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
4 Classification
Hoses are designated as one of the following four types depending on their pressure rating at the specified
temperature:
Type A: General industrial use — light service — for a maximum working pressure of 7 bar at 23 °C and
4,5 bar at 60 °C.
Type B: General industrial use — medium service — for a maximum working pressure of 10 bar at 23 °C
and 6,5 bar at 60 °C.
Type C: Heavy service — for a maximum working pressure of 16 bar at 23 °C and 11 bar at 60 °C.
Type D: Heavy service — for use in mining and outdoor work — for a maximum working pressure of
25 bar at 23 °C and 13 bar at 60 °C.
The hoses are not intended for the transport of oil. However, compressed air coming from a compressor may
contain some oil in suspension.
5 Couplings and end fittings
Hoses may be fitted with the appropriate coupling type and end fitting to form hose assemblies.
NOTE Guidance on coupling type is given in Annex D and ISO/TR 17784.
6 Materials and construction
The hoses shall consist of:
a) a lining made of a flexible thermoplastics material;
b) a reinforcement made of a natural or synthetic textile material applied by any suitable technique;
c) a cover made of a flexible thermoplastics material.
The lining and the cover shall be of uniform thickness, concentric, fully gelled and free from visible cracks,
porosity, foreign inclusions and any other defects which could cause the hose to be unserviceable.
7 Dimensions and tolerances
7.1 Inside diameter, tolerances and minimum wall thickness
When measured in accordance with ISO 4671, the inside diameter of hoses shall lie within the tolerance limits
given in Table 1 and the wall thickness shall meet the minimum requirement given in the table.
2 © ISO 2006 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5774:2006(E)
Table 1 — Nominal bores, inside diameters, tolerances and minimum wall thicknesses
Nominal Inside Tolerance Minimum wall thickness
bore diameter
mm
mm mm
Type A Type B Type C Type D
4 4 ± 0,25 1,5 1,5 1,5 2,0
5 5 ± 0,25 1,5 1,5 1,5 2,0
6,3 6,3 ± 0,25 1,5 1,5 1,5 2,3
8 8 ± 0,25 1,5 1,5 1,5 2,3
9 8,5 ± 0,25 1,5 1,5 1,5 2,3
10 9,5 ± 0,35 1,5 1,5 1,8 2,3
12,5 12,5 ± 0,35 2,0 2,0 2,3 2,8
16 16 ± 0,5 2,4 2,4 2,8 3,0
19 19 ± 0,7 2,4 2,4 2,8 3,5
25 25 ± 1,2 2,7 3,0 3,3 4,0
31,5 31,5 ± 1,2 3,0 3,3 3,5 4,5
38 38 ± 1,2 3,0 3,5 3,8 4,5
40 40 ± 1,5 3,3 3,5 4,1 5,0
50 50 ± 1,5 3,5 3,8 4,5 5,0
7.2 Concentricity
When determined in accordance with ISO 4671, the concentricity, based on the difference in indicator reading
between the inside surface of the lining and
...
NORME ISO
INTERNATIONALE 5774
Troisième édition
2006-07-01
Tuyaux en plastique — Types armés
de textile pour applications avec de
l'air comprimé — Spécifications
Plastics hoses — Textile-reinforced types for compressed-air
applications — Specification
Numéro de référence
ISO 5774:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------

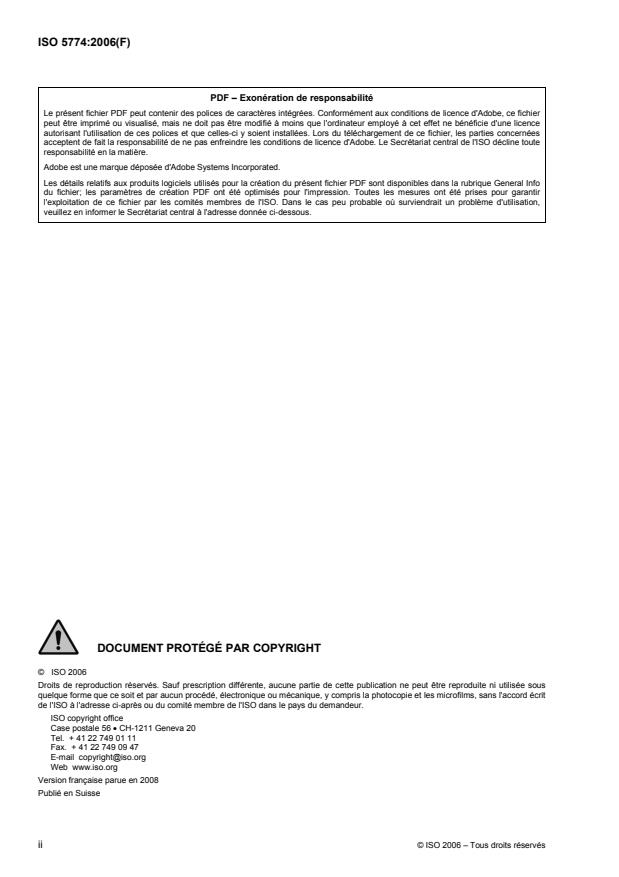

ISO 5774:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2008
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5774:2006(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Classification. 2
5 Raccords et extrémité de raccordement . 2
6 Matériaux et construction . 2
7 Dimensions et tolérances . 3
7.1 Diamètre intérieur, tolérances et épaisseur minimale de paroi . 3
7.2 Concentricité . 3
7.3 Tolérances sur la longueur. 4
8 Propriétés physiques . 4
8.1 Mélanges plastiques. 4
8.1.1 Résistance à la rupture et allongement à la rupture du tube intérieur et du revêtement . 4
8.1.2 Résistance au vieillissement . 4
8.1.3 Perte de masse au chauffage . 4
8.1.4 Résistance aux liquides . 4
8.1.5 Essai d'hydrolyse. 5
8.2 Exigences de performance relatives aux tuyaux finis. 5
8.2.1 Exigences hydrostatiques . 5
8.2.2 Adhérence . 5
8.2.3 Exposition à une lampe à arc au xénon . 5
8.2.4 Essai de courbure. 6
8.2.5 Flexibilité à basse température . 6
9 Fréquence des essais. 6
10 Marquage . 7
11 Recommandations relatives à l'emballage et au stockage . 7
12 Rapport d'essai . 7
Annexe A (normative) Essai d'hydrolyse. 8
Annexe B (normative) Essais d'approbation de type et essais de routine . 10
Annexe C (informative) Essais de réception de la production . 11
Annexe D (informative) Raccords et extrémité de raccordement . 12
Bibliographie . 13
© ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5774:2006(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 5774 a été élaborée par le comité technique ISO/TC 45, Élastomères et produits à base d'élastomères,
sous-comité SC 1, Tuyaux (élastomères et plastiques).
Cette troisième édition annule et remplace la deuxième édition (ISO 5774:1997), qui a fait l'objet d'une
révision technique.
iv © ISO 2006 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5774:2006(F)
Introduction
La présente Norme internationale a été élaborée pour fournir des exigences minimales acceptables en
matière de performance satisfaisante des tuyaux souples en thermoplastique armés de textile destinés aux
applications d'air comprimé.
Les pressions maximales de service de chaque type de tuyau sont spécifiées avec deux températures de
fonctionnement.
Certains matériaux constitutifs des tuyaux nécessiteront un essai d'hydrolyse (voir Annexe A).
© ISO 2006 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5774:2006(F)
Tuyaux en plastique — Types armés de textile pour
applications avec de l'air comprimé — Spécifications
1 Domaine d'application
La présente Norme internationale spécifie les exigences relatives à quatre types de tuyaux souples en
thermoplastique armés de textile destinés aux applications d'air comprimé pour utilisation dans la plage des
températures de −10 °C à +60 °C.
Les quatre types sont classés comme suit: service léger pour une pression maximale de service de 7 bar
à 23 °C et de 4,5 bar à 60 °C, service moyen pour une pression maximale de service de 10 bar à 23 °C et
de 6,5 bar à 60 °C, service intensif pour une pression maximale de service de 16 bar à 23 °C et de 11 bar
à 60 °C, et service intensif dans les mines pour une pression maximale de service de 25 bar à 23 °C et de
13 bar à 60 °C.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 105-A02, Textiles — Essais de solidité des teintures — Partie A02: Échelle de gris pour l'évaluation des
dégradations
ISO 176:2005, Matières plastiques — Détermination des pertes en plastifiants — Méthode au charbon actif
ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à la
chaleur
ISO 1307, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs minimaux et
maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 1746, Tuyaux et tubes en caoutchouc ou en plastique — Essais de courbure
ISO 1817, Caoutchouc vulcanisé — Détermination de l'action des liquides
ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
ISO 4672:1997, Tuyaux en caoutchouc et en plastique — Essais de souplesse à température inférieure à
l'ambiante
ISO 8033, Tuyaux en caoutchouc et en plastique — Détermination de l'adhérence entre éléments
© ISO 2006 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5774:2006(F)
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 8331, Tuyaux et flexibles en caoutchouc et en plastique — Lignes directrices pour la sélection, le
stockage, l'utilisation et la maintenance
ISO 11758:1995, Tuyaux en caoutchouc et en plastique — Exposition à la lampe à arc au xénon —
Détermination du changement de coloration et d'aspect
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 8330 s'appliquent.
4 Classification
Les tuyaux sont classés selon l'un des quatre types suivants en fonction de leur pression nominale à la
température spécifiée:
Type A: Usage industriel général — service léger — pour une pression maximale de service de 7 bar
à 23 °C et de 4,5 bar à 60 °C.
Type B: Usage industriel général — service moyen — pour une pression maximale de service de 10 bar
à 23 °C et de 6,5 bar à 60 °C.
Type C: Service intensif — pour une pression maximale de service de 16 bar à 23 °C et de 11 bar
à 60 °C.
Type D: Service intensif — pour une utilisation dans les mines et pour travaux extérieurs — pour une
pression maximale de service de 25 bar à 23 °C et de 13 bar à 60 °C.
Les tuyaux ne sont pas conçus pour transporter de l'huile. Néanmoins, l'air comprimé provenant d'un
compresseur peut contenir des particules d'huile en suspension.
5 Raccords et extrémité de raccordement
Les tuyaux peuvent être munis du type de raccord et d'extrémité de raccordement approprié pour constituer
des flexibles de raccordement.
NOTE Des conseils sur le type de raccord sont donnés dans l'Annexe D et dans l'ISO/TR 17784.
6 Matériaux et construction
Les tuyaux doivent être composés:
a) d'un tube intérieur souple à base de thermoplastique;
b) d'une armature en textile naturel ou synthétique appliquée par une technique quelconque adaptée;
c) d'un revêtement extérieur souple à base de thermoplastique.
Le tube et le revêtement doivent avoir une épaisseur uniforme, être concentriques, totalement gélifiés et
exempts de craquelures visibles, de porosités, d'inclusions de corps étrangers ou d'autres défauts qui
pourraient rendre le tuyau impropre à l'emploi.
2 © ISO 2006 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5774:2006(F)
7 Dimensions et tolérances
7.1 Diamètre intérieur, tolérances et épaisseur minimale de paroi
Lors des mesures réalisées conformément à l'ISO 4671, le diamètre intérieur des tuyaux doit se situer dans
les limites de tolérance indiquées dans le Tableau 1 et l'épaisseur de paroi doit satisfaire aux exigences
minimales données dans le tableau.
Tableau 1 — Diamètres nominaux, diamètres intérieurs, tolérances et épaisseurs minimales de paroi
Diamètre Tolérance Épaisseur minimale de paroi
intérieur
Diamètre
mm
nominal
mm mm
Type A Type B Type C Type D
4 4 ± 0,25 1,5 1,5 1,5 2,0
5 5 ± 0,25 1,5 1,5 1,5 2,0
6,3 6,3 ± 0,25 1,5 1,5 1,5 2,3
8 8 ± 0,25 1,5 1,5 1,5 2,3
9 8,5 ± 0,25 1,5 1,5 1,5 2,3
10 9,5 ± 0,35 1,5 1,5 1,8 2,3
12,5 12,5 ± 0,35 2,0 2,0 2,3 2,8
16 16 ± 0,5 2,4 2,4 2,8 3,0
19 19 ± 0,7 2,4 2,4 2,8 3,5
25 25 ± 1,2 2,7 3,0 3,3 4,0
31,5 31,5 ± 1,2 3,0 3,3 3,5 4,5
38 38 ± 1,2 3,0 3,5 3,8 4,5
40 40 ± 1,5 3,3 3,5 4,1 5,0
50 50 ± 1,5 3,5 3,8 4,5 5,0
7.2 Concentricité
Lors de la détermination conformément à l'ISO 4671, la concentricité, fondée sur la différence de relevé
d'appareil entre la surface intérieure du tube et la surface extérieure du revêtement, ne doit pas être
supérieure à 0,3 mm pour les tuyaux ayant une épaisseur minimale de paroi comprise entre 1,5 mm
et 3,0 mm, au plus égale à 10 % de l'épaisseur de paroi pour les tuyaux ayant une épaisseur minimale de
paroi supérieure à 3,0 mm et jusques et y compris 5,0 mm, et au plus égale à 15 % de l'épaisseur de paroi
pour les tuyaux ayant une épaisseur minimale de paroi supérieure à 5,0 mm, comme indiqué dans le
Tableau 2.
Tableau 2 — Concentricité
Épaisseur minimale de paroi
Concentricité
mm
1,5 à 3,0
u 0,3 mm
supérieure à 3,0 et
u 10 % de l'épaisseur de paroi
inférieure ou égale à 5,0
u 15 % de l'épaisseur de paroi
supérieure à 5,0
© ISO 2006 – Tous droits réservés 3
---------------------
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
