INTERNATIONAL STANDARD ISO 6721-2:2019(E)
Plastics — Determination of dynamic mechanical
properties —
Part 2:
Torsion-pendulum method
1 Scope
This document specifies two methods (A and B) for determining the linear dynamic mechanical
properties of plastics, i.e. the storage and loss components of the torsional modulus, as a function of
temperature, for small deformations within the frequency range from 0,1 Hz to 10 Hz.
NOTE The temperature dependence of these properties, measured over a sufficiently broad range of
temperatures (for example from −50 °C to +150 °C for most commercially available plastics), gives information
on the transition regions (for example the glass transition and the melting transition) of the polymer. It also
provides information concerning the onset of plastic flow.
The two methods described are not applicable to non-symmetrical laminates (see ISO 6721-3). The
methods are not suitable for testing rubbers, for which the user is referred to ISO 4664-2.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 6721-1, Plastics — Determination of dynamic mechanical properties — Part 1: General principles
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6721-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle
A test specimen of uniform cross-section is gripped by two clamps, one of them fixed and the other
connected to a disc, which acts as an inertial element, by a rod. The end of the specimen connected to the
disc is excited, together with the disc, to execute freely decaying torsional oscillations. The oscillation
mode is that designated IV in ISO 6721-1, and the type of modulus is G as defined in ISO 6721-1.
to
The inertial element is suspended either from the specimen (method A, see Figure 1) or from a wire
(method B, see Figure 2). In the latter case, the wire is also part of the elastically oscillating system.
Key
1 upper (fixed) clamp 4 lower (movable) clamp
2 temperature-controlled chamber 5 rod
3 test specimen 6 inertial element
Figure 1 — Apparatus for method A
Key
1 counterweight 5 upper (movable) clamp
2 wire 6 test specimen
3 inertial element 7 temperature-controlled chamber
4 rod 8 lower (fixed) clamp
Figure 2 — Apparatus for method B
2 © ISO 2019 – All rights reserved
IS
...
INTERNATIONAL ISO
STANDARD 6721-2
Third edition
2019-04
Plastics — Determination of dynamic
mechanical properties —
Part 2:
Torsion-pendulum method
Plastiques — Détermination des propriétés mécaniques
dynamiques —
Partie 2: Méthode au pendule de torsion
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Test apparatus . 3
5.1 Pendulum . 3
5.2 Inertial element . 3
5.2.1 General. 3
5.2.2 Method A (see Figure 1) . 3
5.2.3 Method B (see Figure 2) . 3
5.3 Clamps . 3
5.4 Oscillation-inducing device . 4
5.5 Oscillation-frequency and oscillation-amplitude recording equipment . 4
5.6 Temperature-controlled chamber . 4
5.7 Gas supply . 4
5.8 Temperature-measurement device . 4
5.9 Devices for measuring test-specimen dimensions . 4
6 Test specimens. 4
6.1 General . 4
6.2 Shape and dimensions . 4
6.3 Preparation . 5
7 Number of specimens . 5
8 Conditioning . 5
9 Procedure. 5
9.1 Test atmosphere . 5
9.2 Measurement of specimen cross-section . 5
9.3 Mounting the test specimens . 5
9.4 Varying the temperature . 5
9.5 Performing the test. 5
10 Expression of results . 6
10.1 Symbols and correction factors . 6
10.2 Calculation of logarithmic decrement, Λ . 7
′
10.3 Calculation of torsional storage modulus, G . 8
to
″
10.4 Calculation of torsional loss modulus, G . 8
to
11 Precision . 9
12 Test report . 9
Annex A (normative) Influence of longitudinal force, W .10
Annex B (informative) Damping correction factor, F .11
d
Annex C (informative) Dimensional correction factor, F .12
c
Bibliography .13
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 5, Physical-
chemical porperties.
This third edition cancels and replaces the second edition (ISO 6721-2:2008), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the document has been revised editorially;
— normative references have been changed to undated.
A list of all parts in the ISO 6721 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 6721-2:2019(E)
Plastics — Determination of dynamic mechanical
properties —
Part 2:
Torsion-pendulum method
1 Scope
This document specifies two methods (A and B) for determining the linear dynamic mechanical
properties of plastics, i.e. the storage and loss components of the torsional modulus, as a function of
temperature, for small deformations within the frequency range from 0,1 Hz to 10 Hz.
NOTE The temperature dependence of these properties, measured over a sufficiently broad range of
temperatures (for example from −50 °C to +150 °C for most commercially available plastics), gives information
on the transition regions (for example the glass transition and the melting transition) of the polymer. It also
provides information concerning the onset of plastic flow.
The two methods described are not applicable to non-symmetrical laminates (see ISO 6721-3). The
methods are not suitable for testing rubbers, for which the user is referred to ISO 4664-2.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 6721-1, Plastics — Determination of dynamic mechanical properties — Part 1: General principles
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6721-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle
A test specimen of uniform cross-section is gripped by two clamps, one of them fixed and the other
connected to a disc, which acts as an inertial element, by a rod. The end of the specimen connected to the
disc is excited, together with the disc, to execute freely decaying torsional oscillations. The oscillation
mode is that designated IV in ISO 6721-1, and the type of modulus is G as defined in ISO 6721-1.
to
The inertial element is suspended either from the specimen (method A, see Figure 1) or from a wire
(method B, see Figure 2). In the latter case, the wire is also part of the elastically oscillating system.
Key
1 upper (fixed) clamp 4 lower (movable) clamp
2 temperature-controlled chamber 5 rod
3 test specimen 6 inertial element
Figure 1 — Apparatus for method A
Key
1 counterweight 5 upper (movable) clamp
2 wire 6 test specimen
3 inertial element 7 temperature-controlled chamber
4 rod 8 lower (fixed) clamp
Figure 2 — Apparatus for method B
2 © ISO 2019 – All rights reserved
IS
...
NORME ISO
INTERNATIONALE 6721-2
Troisième édition
2019-04
Plastiques — Détermination des
propriétés mécaniques dynamiques —
Partie 2:
Méthode au pendule de torsion
Plastics — Determination of dynamic mechanical properties —
Part 2: Torsion-pendulum method
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 3
5.1 Pendule . 3
5.2 Corps d’inertie . 4
5.2.1 Généralités . 4
5.2.2 Méthode A (voir la Figure 1). 4
5.2.3 Méthode B (voir la Figure 2) . 4
5.3 Brides . 4
5.4 Dispositif générateur d’oscillations . 4
5.5 Équipement pour l’enregistrement de la fréquence et de l’amplitude des oscillations . 4
5.6 Enceinte thermostatée . 5
5.7 Alimentation en gaz . 5
5.8 Dispositif pour le mesurage de la température . 5
5.9 Dispositifs pour le mesurage des dimensions des éprouvettes . 5
6 Éprouvettes . 5
6.1 Généralités . 5
6.2 Forme et dimensions . 5
6.3 Préparation . 5
7 Nombre d’éprouvettes . 5
8 Conditionnement . 5
9 Mode opératoire. 6
9.1 Atmosphère d’essai . 6
9.2 Mesurage de la section transversale de l’éprouvette . 6
9.3 Montage des éprouvettes . 6
9.4 Variation de la température . 6
9.5 Réalisation de l’essai . 6
10 Expression des résultats. 6
10.1 Symboles et facteurs de correction . 6
10.2 Calcul du décrément logarithmique, Λ .7
′
10.3 Calcul du module de conservation en torsion, G . 9
to
″
10.4 Calcul du module de perte en torsion, G . 9
to
11 Fidélité . 9
12 Rapport d’essai .10
Annexe A (normative) Influence de la force longitudinale, W .11
Annexe B (informative) Facteur de correction d’amortissement, F .12
d
Annexe C (informative) Facteur de correction dimensionnel, F .13
c
Bibliographie .14
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 5,
Propriétés physicochimiques.
Cette troisième édition annule et remplace la deuxième édition (ISO 6721-2:2008), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— révision éditoriale du document;
— modification de références normatives en références non datées.
Une liste de toutes les parties de la série ISO 6721 est disponible sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 6721-2:2019(F)
Plastiques — Détermination des propriétés mécaniques
dynamiques —
Partie 2:
Méthode au pendule de torsion
1 Domaine d’application
Le présent document spécifie deux méthodes (A et B) pour la détermination des propriétés mécaniques
dynamiques linéaires des plastiques, c’est-à-dire des composantes de conservation et de perte du
module en torsion en fonction de la température, pour de petites déformations dans la gamme de
fréquences allant de 0,1 Hz à 10 Hz.
NOTE La dépendance thermique de ces propriétés, mesurée sur une gamme de températures suffisamment
large (par exemple de −50 °C à +150 °C pour la plupart des plastiques disponibles dans le commerce), donne des
informations sur les zones de transition (par exemple transition vitreuse ou fusion) d’un polymère. Elle donne
aussi une information au sujet du début de l’écoulement d’un plastique.
Les deux méthodes décrites ici ne sont pas applicables aux stratifiés asymétriques (voir l’ISO 6721-3).
Ces méthodes ne conviennent pas non plus pour l’essai des caoutchoucs, qui sont traités dans
l’ISO 4664-2.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 6721-1, Plastiques — Détermination des propriétés mécaniques dynamiques — Partie 1: Principes
généraux
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 6721-1 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Principe
Une éprouvette de section transversale uniforme est fixée à l’aide de deux brides, dont l’une est fixe et
l’autre reliée à un disque, qui fait office de corps d’inertie, au moyen d’une tige. L’extrémité de l’éprouvette
qui est reliée au disque est excitée, en même temps que le disque, pour exécuter des oscillations en
torsion à amortissement libre. Le mode d’oscillation correspond au mode IV dans l’ISO 6721-1, et le type
de module est G , comme défini dans l’ISO 6721-1.
to
...
NORME ISO
INTERNATIONALE 6721-2
Troisième édition
2019-04
Plastiques — Détermination des
propriétés mécaniques dynamiques —
Partie 2:
Méthode au pendule de torsion
Plastics — Determination of dynamic mechanical properties —
Part 2: Torsion-pendulum method
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 3
5.1 Pendule . 3
5.2 Corps d’inertie . 4
5.2.1 Généralités . 4
5.2.2 Méthode A (voir la Figure 1). 4
5.2.3 Méthode B (voir la Figure 2) . 4
5.3 Brides . 4
5.4 Dispositif générateur d’oscillations . 4
5.5 Équipement pour l’enregistrement de la fréquence et de l’amplitude des oscillations . 4
5.6 Enceinte thermostatée . 5
5.7 Alimentation en gaz . 5
5.8 Dispositif pour le mesurage de la température . 5
5.9 Dispositifs pour le mesurage des dimensions des éprouvettes . 5
6 Éprouvettes . 5
6.1 Généralités . 5
6.2 Forme et dimensions . 5
6.3 Préparation . 5
7 Nombre d’éprouvettes . 5
8 Conditionnement . 5
9 Mode opératoire. 6
9.1 Atmosphère d’essai . 6
9.2 Mesurage de la section transversale de l’éprouvette . 6
9.3 Montage des éprouvettes . 6
9.4 Variation de la température . 6
9.5 Réalisation de l’essai . 6
10 Expression des résultats. 6
10.1 Symboles et facteurs de correction . 6
10.2 Calcul du décrément logarithmique, Λ .7
′
10.3 Calcul du module de conservation en torsion, G . 9
to
″
10.4 Calcul du module de perte en torsion, G . 9
to
11 Fidélité . 9
12 Rapport d’essai .10
Annexe A (normative) Influence de la force longitudinale, W .11
Annexe B (informative) Facteur de correction d’amortissement, F .12
d
Annexe C (informative) Facteur de correction dimensionnel, F .13
c
Bibliographie .14
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

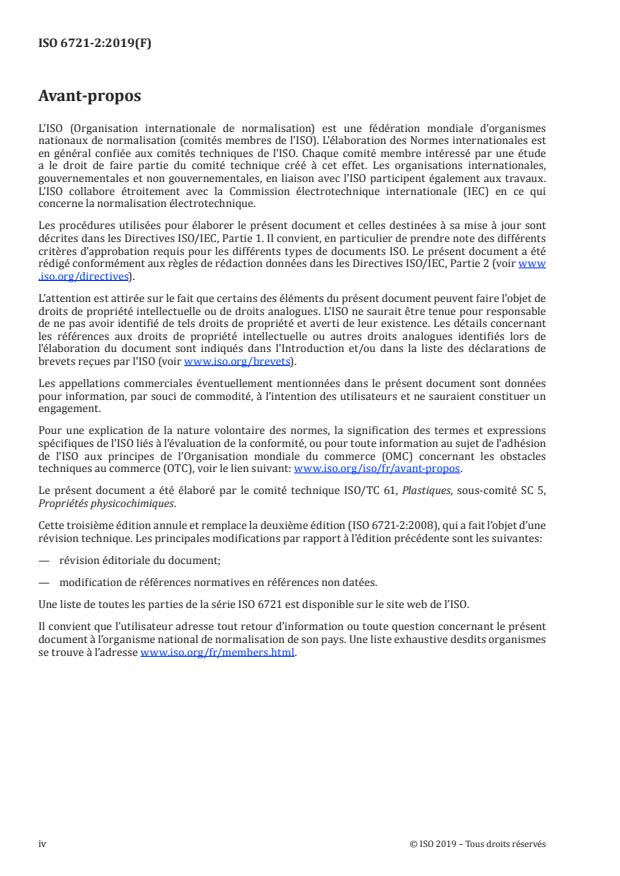

concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 5,
Propriétés physicochimiques.
Cette troisième édition annule et remplace la deuxième édition (ISO 6721-2:2008), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— révision éditoriale du document;
— modification de références normatives en références non datées.
Une liste de toutes les parties de la série ISO 6721 est disponible sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 6721-2:2019(F)
Plastiques — Détermination des propriétés mécaniques
dynamiques —
Partie 2:
Méthode au pendule de torsion
1 Domaine d’application
Le présent document spécifie deux méthodes (A et B) pour la détermination des propriétés mécaniques
dynamiques linéaires des plastiques, c’est-à-dire des composantes de conservation et de perte du
module en torsion en fonction de la température, pour de petites déformations dans la gamme de
fréquences allant de 0,1 Hz à 10 Hz.
NOTE La dépendance thermique de ces propriétés, mesurée sur une gamme de températures suffisamment
large (par exemple de −50 °C à +150 °C pour la plupart des plastiques disponibles dans le commerce), donne des
informations sur les zones de transition (par exemple transition vitreuse ou fusion) d’un polymère. Elle donne
aussi une information au sujet du début de l’écoulement d’un plastique.
Les deux méthodes décrites ici ne sont pas applicables aux stratifiés asymétriques (voir l’ISO 6721-3).
Ces méthodes ne conviennent pas non plus pour l’essai des caoutchoucs, qui sont traités dans
l’ISO 4664-2.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 6721-1, Plastiques — Détermination des propriétés mécaniques dynamiques — Partie 1: Principes
généraux
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 6721-1 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Principe
Une éprouvette de section transversale uniforme est fixée à l’aide de deux brides, dont l’une est fixe et
l’autre reliée à un disque, qui fait office de corps d’inertie, au moyen d’une tige. L’extrémité de l’éprouvette
qui est reliée au disque est excitée, en même temps que le disque, pour exécuter des oscillations en
torsion à amortissement libre. Le mode d’oscillation correspond au mode IV dans l’ISO 6721-1, et le type
de module est G , comme défini dans l’ISO 6721-1.
to
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
