ISO 14582:2013
(Main)Fasteners - Hexalobular socket countersunk head screws, high head
Fasteners - Hexalobular socket countersunk head screws, high head
ISO 14582:2013 specifies hexalobular socket countersunk head bolts and screws with high head (full loadability), of product grade A, and thread diameters from M3 up to and including M10 and property classes 4.8, 8.8 and 10.9.
Éléments de fixation — Vis à tête fraisée à six lobes internes, tête haute
L'ISO 14582:2013 spécifie les vis à tête fraisée à six lobes internes avec une tête haute (capacité de charge intégrale), de grade A, de diamètre de filetage M3 à M10 inclus, et de classes de qualité 4.8, 8.8 et 10.9.
General Information
- Status
- Published
- Publication Date
- 11-Sep-2013
- Technical Committee
- ISO/TC 2/SC 11 - Fasteners with metric external thread
- Drafting Committee
- ISO/TC 2/SC 11 - Fasteners with metric external thread
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 30-Jun-2023
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
Overview
ISO 14582:2013 specifies hexalobular socket countersunk head screws, high head - a variant of countersunk fasteners with an increased head height to provide full loadability. The standard covers bolts and screws, product grade A, with thread diameters M3 up to M10 and property classes 4.8, 8.8 and 10.9. It defines head geometry, gauge dimensions for head control, marking and designation, and references the applicable mechanical and dimensional requirements.
Key topics
- Scope and intent: Applies to high-head hexalobular (Torx-like) internal drive countersunk screws designed for full mechanical load in accordance with ISO 898-1.
- Sizes and property classes: Threads M3–M10; property classes 4.8, 8.8, 10.9.
- Head geometry and gauging: Detailed dimensions, tolerances and a flushness gauge are given to control countersunk head form and assembly fit. Note: because of increased head height, these screws are not fully interchangeable with standard ISO countersunk screws and require a deeper countersink than ISO 15065 specifies.
- Material and tolerances: Steel material, thread tolerance class 6g, and product grade A; surface discontinuity limits and acceptance inspections are referenced.
- Mechanical and quality requirements: Mechanical properties and marking follow ISO 898-1; acceptance procedure per ISO 3269.
- Drive feature and finishes: Hexalobular socket requirements per ISO 10664; coating/finish guidance references ISO 4042 (electroplating), ISO 10683 (zinc flake) and ISO 10684 (hot-dip galvanizing).
- Designation example: Countersunk head screw ISO 14582 - M10 × 40 – 10.9
Applications
ISO 14582 is used where a countersunk head with internal hexalobular drive is required but with a higher head for full clamping load. Typical uses include:
- Specification by designers and engineers when selecting fasteners for flush-mounted assemblies that still require full load capacity.
- Procurement and purchasing to ensure correct thread size (M3–M10) and property class are ordered.
- Quality control and inspection (gauging head dimensions, thread and mechanical properties) during production and incoming inspection.
- Fastener manufacturers and OEMs who need standardized dimensions and marking for interchangeability and traceability.
Related standards
ISO 14582 cross-references and works with:
- ISO 898-1 (mechanical properties)
- ISO 261 / ISO 965-2 (metric thread dimensions and tolerances)
- ISO 10664 (hexalobular socket)
- ISO 3269 (acceptance inspection)
- ISO 4759-1 (tolerances), ISO 6157-1 (surface discontinuities)
- ISO 4042, ISO 10683, ISO 10684 (coatings)
- ISO 15065 / ISO 7721 (countersink/countersunk head guidance – note: ISO 7721 gauges are not directly adapted for the increased head)
Keywords: ISO 14582, hexalobular socket countersunk head screws, high head, M3–M10, property class 10.9, product grade A, fastener standards, head gauging.
ISO 14582:2013 - Fasteners -- Hexalobular socket countersunk head screws, high head
ISO 14582:2013 - Éléments de fixation -- Vis a tete fraisée a six lobes internes, tete haute
Frequently Asked Questions
ISO 14582:2013 is a standard published by the International Organization for Standardization (ISO). Its full title is "Fasteners - Hexalobular socket countersunk head screws, high head". This standard covers: ISO 14582:2013 specifies hexalobular socket countersunk head bolts and screws with high head (full loadability), of product grade A, and thread diameters from M3 up to and including M10 and property classes 4.8, 8.8 and 10.9.
ISO 14582:2013 specifies hexalobular socket countersunk head bolts and screws with high head (full loadability), of product grade A, and thread diameters from M3 up to and including M10 and property classes 4.8, 8.8 and 10.9.
ISO 14582:2013 is classified under the following ICS (International Classification for Standards) categories: 21.060.10 - Bolts, screws, studs. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 14582:2013 has the following relationships with other standards: It is inter standard links to ISO 14649-121:2005. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 14582:2013 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 14582
First edition
2013-09-15
Fasteners — Hexalobular socket
countersunk head screws, high head
Éléments de fixation — Vis à tête fraisée à six lobes internes, tête haute
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 2
4 Requirements and reference International Standards . 6
5 Marking . 6
6 Designation . 6
Bibliography . 7

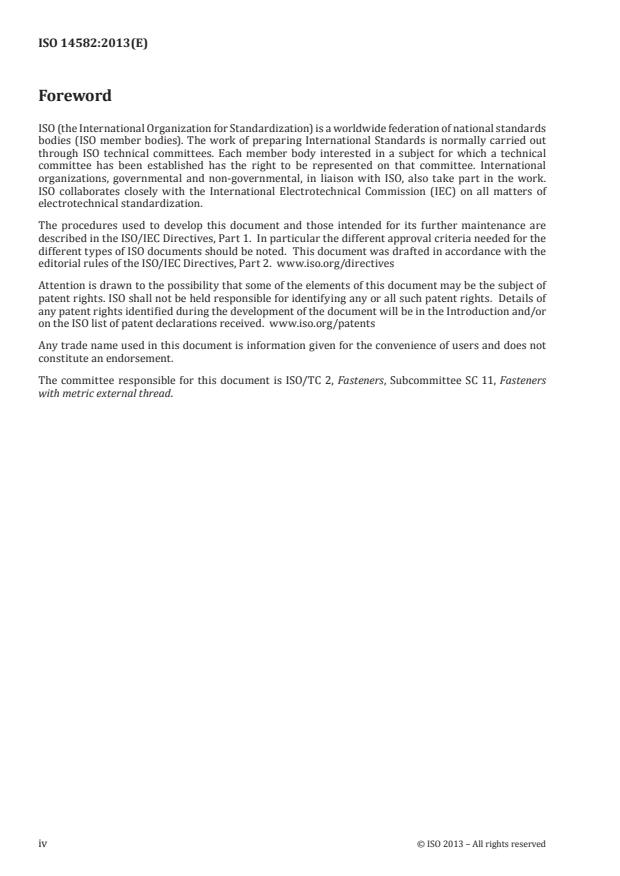

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
The committee responsible for this document is ISO/TC 2, Fasteners, Subcommittee SC 11, Fasteners
with metric external thread.
iv © ISO 2013 – All rights reserved
INTERNATIONAL STANDARD ISO 14582:2013(E)
Fasteners — Hexalobular socket countersunk head
screws, high head
1 Scope
This International Standard specifies hexalobular socket countersunk head bolts and screws with high
head (full loadability), of product grade A, and thread diameters from M3 up to and including M10 and
property classes 4.8, 8.8 and 10.9.
NOTE 1 In comparison with ISO common countersunk head, the height of the head has been slightly increased
in order to have screws with full loadability, in conformity with the mechanical properties specified in ISO 898-1.
This International Standard also specifies gauge dimensions for the control of the head dimensions.
NOTE 2 Because of the increased head height, these screws are not fully interchangeable with other
countersunk ISO metric screws. The assembled parts also need a slightly deeper countersink than those specified
in ISO 15065.
If, in special cases, specifications other than those listed in this International Standard are required,
they can be selected from existing International Standards, for example ISO 261, ISO 888, ISO 898-1,
ISO 965-2 and ISO 4759-1.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 261, ISO general purpose metric screw threads — General plan
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpos
...
NORME ISO
INTERNATIONALE 14582
Première édition
2013-09-15
Éléments de fixation — Vis à tête
fraisée à six lobes internes, tête haute
Fasteners — Hexalobular socket countersunk head screws, high head
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 2
4 Exigences et Normes internationales de référence . 6
5 Marquage . 6
6 Désignation . 6
Bibliographie . 7

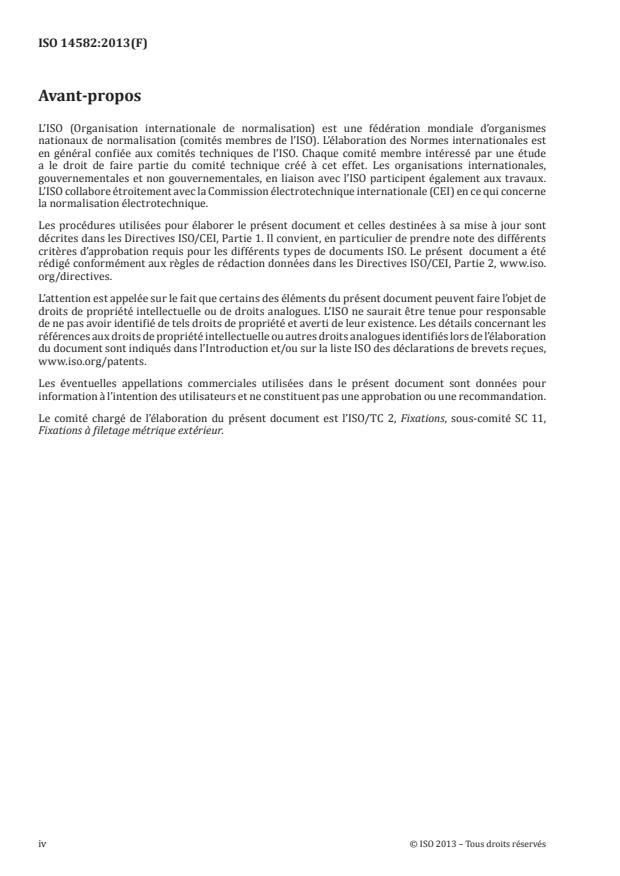

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2, www.iso.
org/directives.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues,
www.iso.org/patents.
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 2, Fixations, sous-comité SC 11,
Fixations à filetage métrique extérieur.
iv © ISO 2013 – Tous droits réservés
NORME INTERNATIONALE ISO 14582:2013(F)
Éléments de fixation — Vis à tête fraisée à six lobes
internes, tête haute
1 Domaine d’application
La présente Norme internationale spécifie les vis à tête fraisée à six lobes internes avec une tête haute
(capacité de charge intégrale), de grade A, de diamètre de filetage M3 à M10 inclus, et de classes de
qualité 4.8, 8.8 et 10.9.
NOTE 1 En comparaison avec la tête fraisée ISO ordinaire, la hauteur de la tête a été légèrement augmentée
afin d’avoir des vis à capacité de charge intégrale, conformément aux caractéristiques mécaniques spécifiées
dans l’ISO 898-1.
La présente Norme internationale spécifie également les dimensions de calibre pour le contrôle des
dimensions de la tête.
NOTE 2 En raison de l’augmentation de la hauteur de tête, ces vis ne sont pas complètement interchangeables
avec les autres vis métriques fraisées ISO. Les pièces assemblées ont besoin également d’une fraisure légèrement
plus profonde que celle spécifiée dans l’ISO 15065.
Si, pour des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, elles peuvent être choisies dans les Normes internationales existantes, par
exemple l’ISO 261, l’ISO 888, l’ISO 898-1, l’ISO 965-2 et l’ISO 4759-1.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 225, Éléments de fixation —Vis, goujons et écrous — Symboles et description des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d’ensemble
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas fin
ISO 965-2, Filetages métriques ISO pour usages généraux — Tolérance
...
