INTERNATIONAL ISO
STANDARD 13585
First edition
2012-06-15
Brazing — Qualification test of brazers
and brazing operators
Brasage fort — Essais de qualification des braseurs et des opérateurs
braseurs en brasage fort
Reference number
ISO 13585:2012(E)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 13585:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13585:2012(E)
Contents Page
Foreword .iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols, definitions and reference numbers . 3
4.1 General . 3
4.2 Symbols . 3
4.3 Reference numbers . 3
5 Essential variables and range of qualification . 3
5.1 General . 3
5.2 Brazing process . 3
5.3 Product type . 4
5.4 Type of joint . 4
5.5 Parent material group(s) . 4
5.6 Filler metals and brazing filler application . 5
5.7 Dimensions . 5
5.8 Filler metal flow direction . 6
5.9 Degree of mechanization . 6
6 Examination and testing . 7
6.1 Supervision . 7
6.2 Brazing conditions . 7
6.3 Test piece . 7
6.4 Assessment of work pieces . 7
6.5 Extent of testing . 7
6.6 Visual testing . 7
6.7 Non-destructive testing . 8
6.8 Destructive testing . 8
6.9 Additional examination and testing. 8
7 Acceptance requirements for test pieces . 8
8 Re-tests . 8
9 Period of validity . 8
9.1 Initial qualification . 8
9.2 Prolongation . 9
10 Certificate . 9
11 Designation . 9
Annex A (informative) Brazer qualification test certificate . 11
Annex B (informative) Brazer operator qualification test certificate .12
Annex C (informative) Examples of test pieces.13
Annex D (informative) Quality requirements for brazing .15
Annex E (informative) Other non-essential variables .16
Bibliography .17
© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 13585:2012(E)

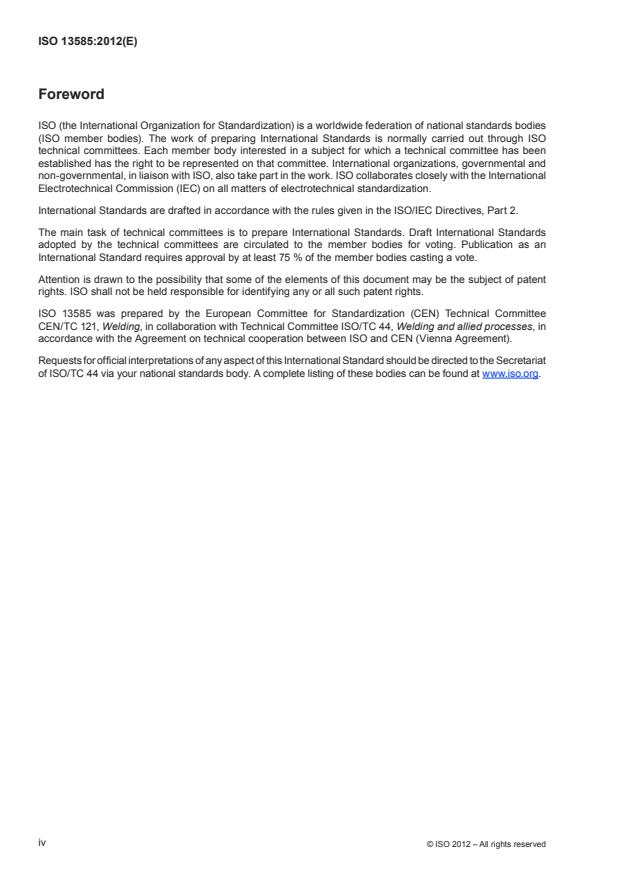

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 13585 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 121, Welding, in collaboration with Technical Committee ISO/TC 44, Welding and allied processes, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
Requests for official interpretations of any aspect of this International Standard should be directed to the Secretariat
of ISO/TC 44 via your national standards body. A complete listing of these bodies can be found at www.iso.org.
iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 13585:2012(E)
Introduction
The purpose of this International Standard is to provide a general set of rules for qualification, independent of
product or application.
© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 13585:2012(E)
Brazing — Qualification test of brazers and brazing operators
1 Scope
This International Standard specifies basic requirements for the qualification testing of brazers and brazing
operators providing conditions for brazing, testing, examination, acceptance criteria and range of qualification
for certificates.
NOTE 1 Annex D gives guidelines on general quality requirements for brazing.
[2]
NOTE 2 This International Standard does not apply to brazing for aerospace applications covered by ISO 11745 .
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 857-2, Welding and allied processes — Vocabulary — Part 2: Soldering and brazing processes and
related terms
ISO 17672, Brazing — Filler metals
ISO 18279, Brazing — Imperfections in brazed joints
ISO/TR 25901, Welding and related processes — Vocabulary
EN 12797, Brazing — Destructive tests of brazed joints
EN 12799, Brazing — Non-destructive examination of brazed joints
EN 13134, Brazing — Procedure approval
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 857-2, ISO/TR 25901 and the
following apply.
3.1
brazer
person who holds and manipulates the device for heating the brazing area by hand
3.2
brazing operator
person who prepares the joint and sets up brazing equipment and thereby has direct influence on the brazed
joint quality
NOTE Examples of brazing equipment are mechanized torch holders, furnaces, salt baths, and induction equipment.
3.3
brazing
joining process in which a molten filler material is used that has a liquidus temperature above 450 °C but lower
than the solidus temperature of the parent material(s)
NOTE Adapted from ISO 857-2:2005, 3.1.2.
© ISO 2012 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 13585:2012(E)
3.4
brazing procedure specification
BPS
document that has been qualified and provides the required variables of the brazing procedure to ensure
repeatability during production brazing
3.5
preliminary brazing procedure specification
pBPS
document containing the required variables of the brazing procedure which is not yet qualified
3.6
manufacturer
workshop or site (or both) which is (are) under the same technical and quality management
3.7
examiner
person appointed to verify compliance with the applicable standard
NOTE In certain cases, an external independent examiner can be required.
[ISO/TR 25901:2007, 2.119]
3.8
examining body
organization appointed to verify compliance with the applicable standard
NOTE In certain cases, an external independent examining body can be required.
[ISO/TR 25901:2007, 2.120]
3.9
filler metal
filler metals
added metal required for soldered or brazed joints, which can be in the form of wire, inserts, powder, pastes, etc.
NOTE Adapted from ISO 857-2:2005, 3.2.1.
3.10
flux
non-metallic material which, when molten, promotes wetting by removing existing oxide or other detrimental
films from the surfaces to be joined and prevents their re-formation during the joining operation
[ISO 857-2:2005, 3.2.2]
3.11
test piece
brazed assembly which is used for testing purposes
NOTE Adapted from ISO/TR 25901:2007, 2.373.
3.12
test specimen
part or portion cut from the test piece in order to perform a specified destructive test
[ISO/TR 25901:2007, 2.374]
2 © ISO 2012 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 13585:2012(E)
4 Symbols, definitions and reference numbers
4.1 General
Where the full wording is not used, the symbols in 4.2 and reference numbers in 4.3 shall be used when
completing the qualification test certificate (see Annexes A and B).
4.2 Symbols
t material thickness of the work piece
L overlap length
D outside pipe diameter
4.3 Reference numbers
For applicable brazing process reference numbers, see 5.2.
5 Essential variables and range of qualification
5.1 General
The qualification of brazers and brazing operators is based on essential variables. For each essential variable,
a range of qualification is defined and brazing outside that range of qualification requires a new qualification
test. The essential variables are:
— brazing process;
— product type;
— type of joint;
— parent material group(s);
— brazing filler metal type;
— brazing filler application;
— dimension (material thickness, outside pipe diameter and overlap length);
— filler metal flow direction;
— degree of mechanization.
NOTE There can be other variables that the manufacturer deems to be essential in certain applications, e.g. constraint
on access for the torch, which need separate qualification (see Annex E).
[1]
The variables listed in the first paragraph are essential only to ISO 4063 processes 912 and 916, see 5.2. For the
other processes in 5.2, the range of qualification is unlimited for the listed variables (except the brazing process).
5.2 Brazing process
[1]
Brazing processes are defined in ISO 857-2 and listed in the following, preceded by their ISO 4063
process numbers.
© ISO 2012 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 13585:2012(E)
Each qualification test normally qualifies only one brazing process. A change of brazing process requires a
new qualification test.
— 911 Infrared brazing
— 912 Flame brazing, torch brazing
— 913 Laser beam brazing
— 914 Electron beam brazing
— 916 Induction brazing
— 918 Resistance brazing
— 919 Diffusion brazing
— 921 Furnace brazing
— 922 Vacuum brazing
— 923 Dip-bath brazing
— 924 Salt-bath brazing
— 925 Flux bath brazing
— 926 Immersion brazing
NOTE The principle of this International Standard can be applied to other brazing processes.
5.3 Product type
The brazing of one product type qualifies for other product types according to Table 1.
Table 1 — Range of qualification for product type
Product type for test piece Range of qualification
Plate Plate
Pipe Pipe
5.4 Type of joint
Range of qualification for type of joint is given by Table 2.
Table 2 — Range of qualification for type of joint
Type of joint in test piece Range of qualification
Butt joint Butt joint
Overlap joint Overlap joint
5.5 Parent material group(s)
To simplify the presentation of the range of qualification, the materials are indexed into A to F, according to
[3]
Table 3, using the material grouping of ISO/TR 15608 .
The parent material group used in the qualification test qualifies the brazer or brazing operator for the brazing
of all other metals within the same material group as well as other material groups according to Table 3.
4 © ISO 2012 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 13585:2012(E)
When brazing parent materials outside the grouping system, a separate qualification test is required and the
qualification is limited to the materials used.
Table 3 — Range of qualification for parent material
[3]
ISO/TR 15608 material
Index Test piece Range of qualification
group
1, 2, 3, 4, 5, 6, 9, 11 A A – A A – A
7, 8, 10 B B – B A – A, B – B, A – B
21, 22, 23 C C – C C – C
31-34, 37, 38 D D – D D – D
41-45 E E – E E – E
51-54 F F – F F – F
A – B A – A, A – B
D – A D – A
D – B D – A, D – B
Dissimilar metal joints
D – E D – E
E – A E – A
E – B E – A, E – B
5.6 Filler metals and brazing filler
...
NORME ISO
INTERNATIONALE 13585
Première édition
2012-06-15
Brasage fort — Essais de qualification
des braseurs et des opérateurs braseurs
en brasage fort
Brazing — Qualification test of brazers and brazing operators
Numéro de référence
ISO 13585:2012(F)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 13585:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13585:2012(F)
Sommaire Page
Avant-propos .iv
Introduction . v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles, définitions et numéros de référence . 3
4.1 Généralités . 3
4.2 Symboles . 3
4.3 Numéros de référence . 3
5 Variables essentielles et domaine de validité . 3
5.1 Généralités . 3
5.2 Procédé de brasage fort . 4
5.3 Type de produit . 4
5.4 Type d’assemblage . 4
5.5 Groupe(s) de matériaux de base . 5
5.6 Mode d’application du métal d’apport de brasage fort et métaux d’apport . 5
5.7 Dimensions . 6
5.8 Position de remplissage en métal d’apport . 6
5.9 Degré de mécanisation . 7
6 Contrôles et essais . 7
6.1 Supervision . 7
6.2 Conditions de brasage fort . 8
6.3 Assemblage de qualification . 8
6.4 Évaluation des pièces d’essai . 8
6.5 Étendue des essais . 8
6.6 Contrôle visuel . 8
6.7 Essais non destructifs . 8
6.8 Essais destructifs . 9
6.9 Contrôles et essais supplémentaires . 9
7 Exigences d’acceptation des assemblages de qualification . 9
8 Contre-essais . 9
9 Durée de validité . 9
9.1 Qualification initiale . 9
9.2 Prolongation .10
10 Certificat .10
11 Désignation .10
Annexe A (informative) Certificat de qualification de braseur en brasage fort .12
Annexe B (informative) Certificat de qualification de l’opérateur braseur en brasage fort.13
Annexe C (informative) Exemples d’assemblages de qualification .14
Annexe D (informative) Exigences de qualité relatives au brasage fort .16
Annexe E (informative) Autres variables non essentielles .17
Bibliographie .18
© ISO 2012 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13585:2012(F)

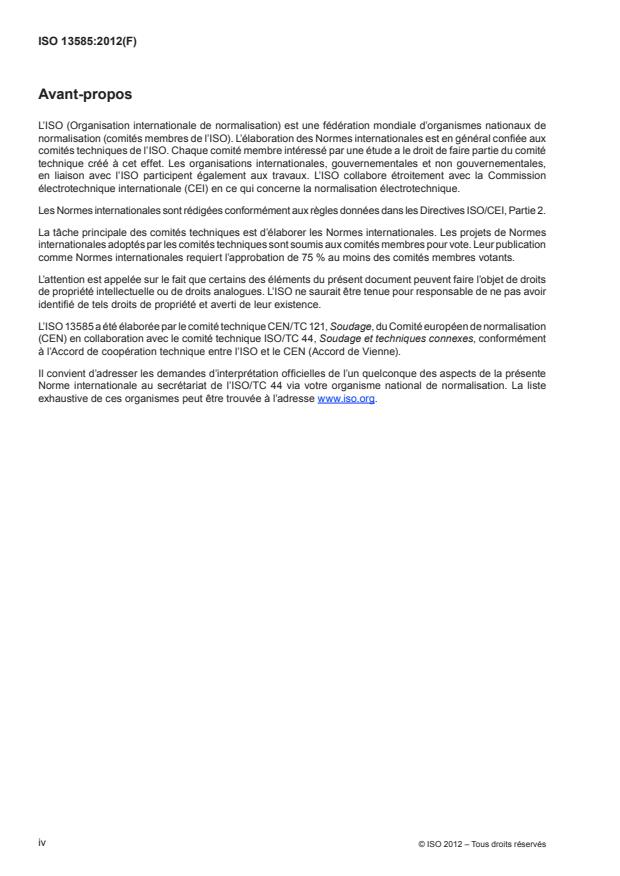

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 13585 a été élaborée par le comité technique CEN/TC 121, Soudage, du Comité européen de normalisation
(CEN) en collaboration avec le comité technique ISO/TC 44, Soudage et techniques connexes, conformément
à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Il convient d’adresser les demandes d’interprétation officielles de l’un quelconque des aspects de la présente
Norme internationale au secrétariat de l’ISO/TC 44 via votre organisme national de normalisation. La liste
exhaustive de ces organismes peut être trouvée à l’adresse www.iso.org.
iv © ISO 2012 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 13585:2012(F)
Introduction
L’objet de la présente Norme internationale est de fournir un ensemble général de règles pour la qualification,
indépendamment du produit ou de l’application.
© ISO 2012 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 13585:2012(F)
Brasage fort — Essais de qualification des braseurs et des
opérateurs braseurs en brasage fort
1 Domaine d’application
La présente Norme internationale définit les exigences de base relatives aux essais de qualification des
braseurs et des opérateurs braseurs en brasage fort, et indique les conditions applicables pour le brasage fort,
les essais, les contrôles, les critères d’acceptation et le domaine de validité des certificats.
NOTE 1 L’Annexe D donne à titre indicatif des lignes directrices sur les exigences générales de qualité relatives au
brasage fort.
NOTE 2 La présente Norme internationale n’est pas applicable au brasage fort pour applications aérospatiales, qui est
[2]
couvert par l’ISO 11745 .
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 857-2, Soudage et techniques connexes — Vocabulaire — Partie 2: Termes relatifs aux procédés de
brasage tendre et de brasage fort
ISO 17672, Brasage fort — Métaux d’apport
ISO 18279, Brasage fort — Défauts dans les assemblages réalisés par brasage fort
ISO/TR 25901, Soudage et techniques connexes — Vocabulaire
EN 12797, Brasage fort — Essais destructifs des assemblages réalisés par brasage fort
EN 12799, Brasage fort — Contrôles non destructifs des assemblages réalisés par brasage fort
EN 13134, Brasage fort — Qualification de mode opératoire de brasage fort
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 857-2, l’ISO/TR 25901,
ainsi que les suivants s’appliquent.
3.1
braseur en brasage fort
personne qui tient et guide manuellement le dispositif de chauffage de la zone à braser
3.2
opérateur braseur en brasage fort
personne préparant les assemblages et réglant l’équipement de brasage et qui a ainsi une influence directe
sur la qualité de l’assemblage brasé
NOTE Des exemples d’équipements de brasage fort sont les chalumeaux mécanisés, les fours, les bains de sel et
les équipements d’induction.
© ISO 2012 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 13585:2012(F)
3.3
brasage fort
procédé d’assemblage dans lequel un matériau d’apport en fusion est utilisé avec une température de liquidus
supérieure à 450 °C mais inférieure à la température de solidus du métal ou des métaux de base
NOTE Adapté de l’ISO 857-2:2005, 3.1.2.
3.4
descriptif de mode opératoire de brasage fort
BPS
document ayant été qualifié et fournissant les variables exigées d’un mode opératoire de brasage fort afin d’en
assurer la répétabilité en fabrication
3.5
descriptif de mode opératoire de brasage fort préliminaire
pBPS
document comportant les variables exigées d’un mode opératoire de brasage fort n’ayant pas été encore qualifié
3.6
fabricant
atelier, site de brasage fort (ou les deux) placé(s) sous la même direction technique et de la qualité
3.7
examinateur
personne désignée pour vérifier la conformité à la norme applicable
NOTE Dans certains cas, un examinateur externe indépendant peut être exigé.
[ISO/TR 25901:2007, 2.119]
3.8
organisme d’examen
organisme qui a été désigné pour vérifier la conformité à la norme applicable
NOTE Dans certains cas, un organisme d’examen externe indépendant peut être exigé.
[ISO/TR 25901:2007, 2.120]
3.9
métal d’apport
métaux d’apport
métal ajouté requis pour les assemblages en brasage fort ou en brasage tendre, qui peut être sous forme de
fil, d’inserts, de poudre, de pâte, etc.
NOTE Adapté de l’ISO 857-2:2005, 3.2.1.
3.10
flux
produit non métallique qui, à l’état fondu, favorise le mouillage en éliminant les oxydes ou autres couches de
produits situés sur les surfaces à assembler et prévenant leur reformation durant l’opération de brasage
[ISO 857-2:2005, 3.2.2]
3.11
assemblage de qualification
assemblage brasé utilisé pour des essais
NOTE Adapté de l’ISO/TR 25901:2007, 2.373.
2 © ISO 2012 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 13585:2012(F)
3.12
éprouvette
portion ou échantillon prélevé dans l’assemblage de qualification, destiné à subir un essai destructif spécifié
[ISO/TR 25901:2007, 2.374]
4 Symboles, définitions et numéros de référence
4.1 Généralités
Lorsque la dénomination complète n’est pas utilisée, les symboles donnés en 4.2 et les numéros de référence
donnés en 4.3 doivent être utilisés dans le certificat de qualification (voir les Annexes A et B).
4.2 Symboles
t épaisseur de la pièce d’essai
L longueur de recouvrement
D diamètre extérieur du tube
4.3 Numéros de référence
Pour les numéros de référence applicables au procédé de brasage fort, voir 5.2.
5 Variables essentielles et domaine de validité
5.1 Généralités
La qualification des braseurs et des opérateurs braseurs repose sur des variables essentielles. Pour chaque
variable essentielle, un domaine de validité est défini et le brasage fort hors de ce domaine nécessite un nouvel
essai de qualification. Les variables essentielles sont les suivantes:
— procédé de brasage fort;
— type de produit;
— type d’assemblage;
— groupe(s) de matériaux de base;
— type de métal d’apport de brasage fort;
— mode d’application du métal d’apport de brasage fort;
— dimensions (épaisseur du matériau, diamètre extérieur du tube et longueur de recouvrement);
— position de remplissage du joint;
— degré de mécanisation.
NOTE Il peut y avoir d’autres variables que le fabricant juge essentielles pour certaines applications, par exemple
des restrictions à l’accessibilité du chalumeau, qui nécessitent une qualification particulière (voir l’Annexe E).
[1]
Les variables énumérées dans le premier alinéa sont essentielles uniquement pour les procédés ISO 4063
912 et 916 (voir 5.2). Pour les autres procédés en 5.2, le domaine de validité est illimité pour les variables
énumérées (à l’exception du procédé de brasage fort).
© ISO 2012 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 13585:2012(F)
5.2 Procédé de brasage fort
Les procédés de brasage fort sont définis dans l’ISO 857-2 et sont énumérés ci-après, précédés de leur
[1]
numéro de procédé ISO 4063 .
Chaque essai de qualification qualifie normalement un seul procédé de brasage fort. Tout changement dans le
procédé de brasage fort implique la réalisation d’un nouvel essai de qualification.
— 911 Brasage fort par infrarouge
— 912 Brasage fort aux gaz
— 913 Brasage fort par faisceau laser
— 914 Brasage fort par faisceau d’électrons
— 916 Brasage fort par induction
— 918 Brasage fort par résistance
— 919 Brasage fort par diffusion
— 921 Brasage fort au four
— 922 Brasage fort sous vide
— 923 Brasage fort au trempé
— 924 Brasage fort au bain de sel
— 925 Brasage fort en bain de flux
— 926 Brasage fort par immersion
NOTE Le principe de la présente Norme internationale peut s’appliquer à d’autres procédés de brasage fort.
5.3 Type de produit
Le brasage fort d’un type de produit confère au braseur la qualification pour d’autres types de produits
conformément au Tableau 1.
Tableau 1 — Domaine de validité pour le type de produit
Type de produit Domaine de validité
pour l’assemblage
de qualification
Plaque Plaque
Tube Tube
5.4 Type d’assemblage
Le domaine de validité pour le type d’assemblage est donné dans le Tableau 2.
4 © ISO 2012 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 13585:2012(F)
Tableau 2 — Domaine de validité pour le type d’assemblage
Type d’assemblage Domaine de validité
dans l’assemblage de
qualification
Assemblage bout à bout Assemblage bout à bout
Assemblage à Assemblage à
recouvrement recouvrement
5.5 Groupe(s) de matériaux de base
Pour simplifier la présentation du domaine de validité, les matériaux sont indexés de A à F, conformément au
[3]
Tableau 3, en utilisant le regroupement des matériaux de l’ISO/TR 15608 .
Le groupe de matériaux de base utilisé pour l’essai de qualification confère au braseur ou à l’opérateur braseur
la qualification pour le brasage fort de tous les autres métaux appartenant au même groupe et pour d’autres
groupes de matériaux indiqués dans le Tableau 3.
Lorsque les matériaux de base pour le brasage fort n’entrent pas dans ce système de regroupement, un essai
de qualification séparé est exigé et la qualification est limitée aux matériaux employés.
Tableau 3 — Domaine de validité pour le matériau de base
Groupe de matériaux Indice Assemblage Domaine de validité
[3]
de l’ISO/TR 15608 de
qualification
1, 2, 3, 4, 5, 6, 9, 11 A A – A A – A
7, 8, 10 B B – B A – A, B – B, A – B
21, 22, 23 C C – C C – C
31-34, 37, 38 D D – D D – D
41-45 E E – E E – E
51-54 F F – F F – F
A – B A – A, A – B
D – A D – A
D – B D – A, D – B
Assemblages de métaux de nature
différente
D – E D – E
E – A E – A
E – B E – A, E – B
5.6 Mode d’application du métal d’apport de brasage fort et métaux d’apport
Le type de métal d’apport de brasage fort utilisé en fonction de sa classe spécifiée dans l’ISO 17672 est un
critère de qualification pour d’autres types de métaux d’apport à l’intérieur de la même classe.
La mise en œuvre du métal d’apport de brasage fort confère au braseur la qualification pour d’autres mises en
œuvre de métal d’apport conformément au Tableau 4.
© ISO 2012 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 13585:2012(F)
Tableau 4 — Domaine de validité pour la mise en œuvre du métal d’apport de brasage fort
Mise en œuvre du métal d’apport de Domaine de validité
l’assemblage de qualification
Introduit Introduit, pré-placé
Pré-placé Pré-placé
NOTE «Introduit» est également connu comme «appliqué à l’entrée du joint»; cet apport peut
être réalisé manuellement ou mécaniquement.
5.7 Dimensions
L’essai de qualification du braseur pour les assemblages brasés repose sur l’épaisseur du matériau, les
diamètres extérieurs des tubes et la longueur de recouvrement. Les domaines de validité sont
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
