Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 19701
First edition
2005-06-15
Methods for sampling and analysis of fire
effluents
Méthodes d'échantillonnage et d'analyse des effluents du feu

Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved

Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Methods of sampling. 1
2.1 General considerations. 1
2.2 Special considerations. 1
2.3 Sampling using gas-solution absorbers . 3
2.4 Sampling using solid sorption tubes. 4
2.5 Sampling for spectrometric or spectrophotometric analysis . 5
2.6 Sampling using gas bags . 6
3 Analytical methods for “narcotic” (asphyxiant) gases . 7
3.1 Carbon monoxide by non-dispersive infra-red spectroscopy (NDIR). 7
3.2 Carbon dioxide by non dispersive infra-red spectroscopy (NDIR) . 8
3.3 Oxygen by paramagnetism. 9
3.4 Hydrogen cyanide. 10
4 Analytical methods for “irritant” gases and vapours . 17
4.1 Hydrogen chloride and hydrogen bromide. 17
4.2 Hydrogen fluoride. 21
4.3 Oxides of nitrogen . 27
4.4 Acrolein. 30
4.5 Formaldehyde . 34
4.6 Total aldehydes by colorimetry. 38
4.7 Sulfur dioxide by high performance ion chromatography (HPIC) . 40
4.8 Ammonia. 42
4.9 Antimony compounds by atomic absorption spectrophotometry (AAS) or inductively
coupled plasma emission spectrometry (ICP). 45
4.10 Arsenic compounds by atomic absorption spectrophotometry (AAS) or inductively
coupled plasma emission spectrometry (ICP). 47
4.11 Phosphorus by inductively coupled plasma emission spectrometry (ICP) . 48
4.12 Phosphates. 49
5 Analytical methods for particulates. 53
5.1 General considerations. 53
5.2 Particle concentrations/gravimetric determination. 53
5.3 Particle size distribution . 54
Annex A (informative) Other compounds of interest. 55
Annex B (informative) Colour-change chemical detection tubes . 57
Annex C (informative) Quantitative instrumental methods. 58
Bibliography . 76

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 19701 was prepared by Technical Committee ISO/TC 92, Fire safety, Subcommittee SC 3, Fire threat to
people and environment.
This first edition of ISO 19701 cancels and replaces the first edition of ISO/TR 9122-3:1993, which has been
technically revised.
iv © ISO 2005 – All rights reserved

Introduction
The analysis of fire gases for use in toxic hazard and life threat assessment and other purposes (e.g. impact
on the environment) is a great challenge for the analyst. Fire atmospheres are by nature hostile environments.
Temperatures in excess of 1 000 °C are common, the atmosphere may be laden with solid and liquid
particulates and the gas phase itself can contain many corrosive, toxic and irritant species together with
relatively large quantities of condensable water.
These properties are largely incompatible with most instrumental analytical methods where a “clean” sample
is required. This poses many problems both for the qualification and quantification of the chemical species
and particulates in fire atmospheres. In presenting a sample to the measuring instrument that it will tolerate, it
can be necessary to filter particulates and remove other species. Losses in the sampling train must therefore
be quantifiable and taken into account in the final analysis.
Techniques also exist for measuring chemical species in situ; this will be the subject of a future document.
The methods described in Clauses 3, 4 and 5 have been used successfully by a number of laboratories.
Studies of repeatability and reproducibility of many of the methods covered in this International Standard (see
[11]
C.13) have been taken from NF X 70-100-1 .
For methods that involve a commercial instrument, uncertainty in the measured values may be estimated from
the manufacturer's data and other information, e.g. allowance for losses in the sampling process. For other
methods, uncertainty in the measured values can occur through a variety of reasons, such as sensitivity to the
strength of reagents or the visibility of a colorimetric end point. In these cases, it is assumed that best practice
by qualified personnel is applied.
This International Standard is structured as follows.
 Clause 2 describes methods of sampling.
 Clause 3 describes analytical methods for the so-called “narcotic” (asphyxiant) gases in fire atmospheres:
carbon monoxide, carbon dioxide, and hydrogen cyanide. Oxygen is also included.
 Clause 4 describes analytical methods for important irritant gases in the fire atmosphere.
 Clause 5 covers the analysis of particulates, although detailed methodologies for quantifying particle
mass, number, density and particle size will be provided in a separate document.
 Annex A provides brief guidance for the analysis of several other species of interest in fire atmospheres
where well-documented methods are often not available.
 Annex B briefly describes the use of aspirated chemical colour-change tubes.
 Annex C is a summary of the main instrumental methods available for fire gas analysis, expanding the
information provided under the clauses for each individual chemical species.

INTERNATIONAL STANDARD ISO 19701:2005(E)

Methods for sampling and analysis of fire effluents
SAFETY PRECAUTIONS — Due consideration must be given to the fact that both the fire gases for
analysis and many of the reagents used for their analysis can be toxic and/or present serious health
hazards. It is assumed throughout that the procedures described in this document will be carried out
by suitably qualified professional personnel, adequately trained in the hazards and risks associated
with such analyses and aware of any safety regulations that may be in force. Consideration must also
be given to the safe and ecologically acceptable disposal of all chemicals used for analyses. This can
require extensive treatment prior to release of the waste into the environment. Again, it is assumed in
this document that the personnel responsible for the safe disposal of such reagents are suitably
qualified and trained in these techniques and are aware of the regulations which may be in force.
1 Scope
This International Standard presents a range of sampling and chemical analytical methods suitable for the
analysis of individual chemical species in fire atmospheres. The procedures relate to the analysis of samples
extracted from an apparatus or effluent flow from a fire test rig or physical fire test model and are not
concerned with the specific nature of the fire test.
2 Methods of sampling
2.1 General considerations
Sampling is perhaps the most critical part of the procedures for analysis of gases in fire effluents. Whereas
sampling and analysis are commonly in use for many gaseous species in other fields, sampling from fire
atmospheres presents unusual and difficult problems.
The sample presented to the analyser shall be as representative as possible of the test atmosphere, without
having been changed by the sampling system. The sampling procedure should influence the test atmosphere
as little as possible (e.g. by depletion of the test volume). The sampling procedure should be as
uncomplicated as possible, while incorporating all necessary features detailed in this International Standard.
The sampling procedure shall be capable of operating with minimal blockage in the sampling lines, melting or
other disruption of probes, and without allowing condensation of the species for analysis.
The units of concentration of gases used should be volume fraction, e.g. volume percent or volume
−4 −4
percent × 10 [volume percent × 10 = parts per million (ppm), which is a deprecated unit], rather than
weight/volume (e.g. milligrams/cubic meter). Ideal gas behaviour is assumed for the gases and concentrations
encountered. The temperature of the gases should be measured at the sampling point to allow a correction to
be applied to the volume sampled. Suitable and efficient filtering should be maintained in order to protect the
measuring equipment.
IMPORTANT — It is important to appreciate that the overall accuracy of the analysis of fire effluent
species is significantly dependent on the sampling procedures adopted, in particular the
quantification of losses in probes, sampling lines, and filtering systems.
2.2 Special considerations
There are many factors that have a direct influence on the specific type of sampling methodology selected to
ensure that a suitable sample is presented to the analyser. For example, consideration shall include the range
of concentrations anticipated, the limits of detection, reactivity of the species of interest, presence of
interferences, and peak and average concentration values. Sampling of the extremely complex atmosphere
produced during combustion requires a very thorough evaluation and assessment of all potential factors that
might affect optimum conditions for sample collection and analysis.
The large number of different products frequently encountered in fire effluents often requires the use of a
variety of sampling procedures and approaches to ensure accurate identification and quantification of
combustion products. The selected sampling procedure also depends on the instrumentation and analytical
procedures available for the specific species being measured.
Sampling may involve either continuous, on-line analysis (e.g. non-dispersive infrared) or non-continuous
batch sampling (e.g. evacuated flask or bubbler samples). Batch-type sampling can be further subdivided into
two categories:
a) “instantaneous”, or “grab”;
b) average, or integrated.
Although there is no sharp distinction between categories a) and b), it is generally understood that grab
samples relate to samples taken over a short time period (i.e. usually less than 1 min), whereas integrated
samples are usually taken over a longer time period (i.e. a substantial portion of the total test period).
In some cases, continuous or semi-continuous on-line or frequent instantaneous sampling can be well suited
for following the rapidly changing combustion environment and will provide a representative concentration
profile. Frequently however, the minimum detectable limit of the species of interest requires larger sample
volumes than can be taken with these techniques. If this analytical limitation exists, it is necessary to carry out
the sampling over a longer period. While using longer sampling periods permits the analysis of lower
concentrations, this approach has some limitations. For example, these types of samples permit a
determination only of the integrated average concentration obtained over the sampling period and do not
discern any abrupt change in the evolution of the species of interest. However, abrupt concentration changes
can also be missed with instantaneously obtained samples, if samples are not taken frequently enough.
When batch-sampling procedures are used, it is essential to specify sampling frequency, the starting time of
each sample and the total sampling time. This information is essential in order to ensure proper evaluation of
the data in conjunction with other fire properties that are being monitored (e.g. heat release, temperatures,
mass loss, smoke evolution, flame spread).
Test fires can be classified as “small” (laboratory or “bench” size), “intermediate” or “large” (usually full-scale).
The sampled gases can be hot or near room temperature. It is generally necessary to extract the gases from
the test atmosphere through suitable tubing using a suction pump. Stainless steel tubing, as short as possible,
is often used. In the case of the production of hot gases, the sampling line shall be heated to at least 100 °C.
Several analytical methods require a dry, particulate-free sample. Glass wool may be used (in most cases) as
a particulate filter, with another trap of a drying agent (e.g. calcium sulfate or calcium chloride) for removing
moisture. The traps should be located just before the analyser and after any heated sections of sampling
tubes. Simple cold traps are often insufficient to remove the quantity of moisture present in fire effluents;
however, they can be useful in conjunction with other filters and traps. The individual sampling and analytical
system being used dictates flow requirements and the necessity for moisture removal. Precautions should be
taken to minimize the volume of the filtering systems to reduce sampling time.
With the exception of hydrogen fluoride (HF) and hydrogen cyanide (HCN), acid gases shall be sampled using
glass, epoxy-lined or PTFE tubes to minimize losses due to reactivity and condensation on the tube surfaces.
For hydrogen fluoride, tubes lined with PTFE shall be used (glass and glass-lined tubes are unsuitable). For
these species that are relatively reactive and prone to losses, sampling lines shall be as short as possible, and
shall be heated to a sufficient temperature to avoid condensation. Hydrogen chloride (HCl) and hydrogen
bromide (HBr) can be adsorbed onto soot particles as well as gas sampling lines (including PTFE lines).
For organic materials (e.g. acrolein), unlined stainless steel tubing is suitable but the sampling lines shall be
heated to avoid condensation. Particulate traps, although usually necessary, can be avoided in some cases
and instrument requirements should be checked in this regard.
2 © ISO 2005 – All rights reserved

The location and size of sampling probes is influenced by the size of the test apparatus and the requirements
of the analytical system. The positioning of sampling probes in specific apparatus, however, is beyond the
scope of this International Standard. In general, the possibility of the stratification of gases in chambers
without good mixing shall be considered and sampling too near the wall of a test chamber should be avoided.
Calibration of the entire sampling and analysis system, rather than just the analysis system, is recommended
in order to ensure that any losses in the sample route can be allowed for. All calibrations should, therefore,
take into account such factors as gas leakage (both into and out of the sampling lines) and the adsorption of
gases onto probes, sampling lines, filters and other components. Calibration gases are often obtainable in
cylinders; however, it is advisable that the concentration stated by the supplier be verified by an independent
analysis. This is especially true of reactive gases such as HCl and HF, which can decay over relatively short
time periods even in a closed cylinder. The calibration gas shall be introduced at the sampling probe and
allowed to travel the same course as a test gas, through filters and traps if present, to the analyser or
sampling medium.
2.3 Sampling using gas-solution absorbers
Absorption of gases in solution by the use of gas-washing bottles, bubblers, impingers, etc. all rely on the
same principle. The test atmosphere is drawn or pushed through the absorbing media at a measured rate for
a specified period of time. At the end of the sampling period, the solution is analysed for the species of interest
(e.g. the chloride ion for absorption of hydrogen chloride gas in water). Assuming 100 % efficiency (see
discussion below), it is possible to calculate the concentration of the species in the gas phase, as measured in
the solution. A typical equation for calculating concentrations is presented in Equation (1):
ρ ××VH×m m ×10
()
SGS
ρ = (1)
G
qt×
where
−6 1)
ρ is the gas concentration, expressed in micrograms per litre (volume fraction × 10 ) ;
G
ρ is the solution concentration, expressed in grams per litre or moles per litre (see H for
S
consistent units);
V is the volume, expressed in litres, of solution;
H is a gas constant representing the gaseous volume occupied by 1 g or 1 mol of species. The
2)
value of 1 mol occupying 22,4 l at 0 °C and 101,325 Pa pressure must be corrected for the
ambient temperature and pressure during sampling using the gas laws;
m /m is the ratio of atomic or molecular weights for the gaseous species, G, and solution species, S,
G S
if different, e.g. HCl/Cl);
q is the rate of gas flow, expressed in litres per minute, through the impinger;
t is the time, in minutes of gas flow.
EXAMPLE If the measured solution concentration of chloride (Cl) is 0,006 g/l in 0,025 l of solution at 20 °C and a
pressure of 101,325 Pa, and flow of gas is 0,25 l/min for 2 min, then
0,006××0,025 0,065 9× (36,5 35,5)×10
ρ =
G
0,25 × 2
= 203 µg l HCl
−6
1) Volume fraction × 10 equals parts per million (ppm), a deprecated unit.
2) 101,325 Pa = 1 atm, a deprecated unit of pressure.
The volume of the absorber solution and the total flow of gas directly affect the ratio of the gas and solution
concentrations. For a given gas concentration, the smaller the solution volume and/or the larger the gas
volume sampled, the higher the solution concentration. The choice of sampling conditions is dictated by the
requirements of the analytical technique, including the volume and sampling rate tolerated, expected
concentration of gas in the test atmosphere, necessity for frequent sampling, etc.
The efficiency of absorption of a gas in liquid is affected by the following:
a) solubility of the gas in the solution;
b) physical characteristics of the absorber;
c) ratio of gas flow rate to solution volume.
Generally, absorption efficiency is estimated empirically by allowing the flow of a known concentration of the
gas of interest through a series of impingers and measuring the “break-through” from the first impinger
(i.e. whatever is collected in the other traps). Another check on the efficiency of a given flow/impinger system
is to conduct a series of experiments with a known concentration of gas, using different impingers and various
flow rates. In practice, however, the choice of apparatus is limited, and gas flow rates and trapping solution
volumes are based on Equation (1), taking into account the known characteristics of the analysis methods.
There are basically four types of gas-solution absorbers: simple gas-washing bottles (including midget
impingers), spiral or helical absorbers, packed glass-bead columns and fritted bubblers. The gas-washing
bottles, or impingers, function by drawing the gas through a tube (usually with a constricted opening), which is
immersed in the trapping liquid/solution. This type is most suitable for highly soluble gases because contact
time between solution and gas is short and bubble size is relatively large. For less soluble species, the other
absorbers offer longer contact time and/or smaller bubble size (which increases relative surface contact). The
spiral or helical absorbers are built in specialized shapes to allow a long contact time. The flow rate in these
bubblers is limited because of the possibility of trapping solution over-flow with high flow rates. Packed glass-
bead columns allow increased gas/liquid contact by dispersing the bubbles through a bed of glass beads.
Flow rates can be higher than for the spiral absorbers.
The fritted bubblers contain a sintered or fritted disc on the gas inlet tube to disperse the gas into fine bubbles
(the size of the bubbles is dependent on the porosity of the frit). It is necessary to exercise caution in using
such bubblers so that frothing does not occur and so that the coalescence of the fine bubbles does not defeat
the purpose of the frit. Also, it is necessary to filter smoky atmospheres (containing particulates or liquid
aerosols) before drawing them through a fritted bubbler in order to prevent clogging of the frit (which occurs
very easily). Such clogging can also occur from the build-up of wax-like deposits. Precautions for filtration of
combustion atmospheres are discussed in 2.2. Certain gas species (e.g. HCl) can be absorbed onto a filter,
especially if particulates have also been trapped on the filter.
Note that very soluble gases, such as HCl and HF, can cause water to be sucked back along the sampling
tube. With these gases, it is often necessary to include an empty bubbler to act as a liquid trap.
2.4 Sampling using solid sorption tubes
Solid sorption tubes are an alternative method to gas-solution absorbers for sampling certain gases from fire
effluents. Following sampling, the species of interest is desorbed in water and its analysis can then be
performed in a way similar to that for aqueous solution absorbers.
The advantages of solid sorption tubes over solution absorbers are
a) ease of handling,
b) compactness,
c) high absorption efficiency,
d) ability to be located directly at the point of sampling.
4 © ISO 2005 – All rights reserved

This latter advantage can have dramatic consequences in the measurement of HF, HCl and HBr in fire
effluents because these species are easily lost to the inside surfaces of sampling lines. With solid sorption
tubes (except in areas of extreme heat), a sampling line is not necessary before the sorption tube itself. All
associated hardware (e.g. valves, flowmeters and pumps) can be located behind the tubes, even far from the
sampling point. This ensures that the sample is as representative as possible of the fire atmosphere.
Much experience has been gained through using solid sorption tubes, for example in the field of atmospheric
sampling and for staff exposure monitoring in the workplace. Similar tubes have been re-examined for
[1], [2]
potential use in sampling fire effluents. Two studies were carried out using solid sorbents to measure
certain gases in real building fires. These tubes were located in portable sampling boxes carried by the
firemen who were actually fighting the fire. Tubes of similar design, containing activated charcoal, have been
[3] [4]
used to sample HF and HCN . Tubes containing flake sodium hydroxide for the absorption of acid gases

[5]
have also been described . A procedure for successive (e.g. every 3 min or 5 min) sampling with tubes at
[4]
one location without removing or replacing tubes has been described for sampling gases in full-scale fires .
Calculation of the original gas concentration (e.g. HCl) from the representative species recovered in the

desorbent solution (e.g. Cl ) is the same as that described for solution absorbers, except that the solution
volume is the volume of desorbent liquid. In practice, a small aliquot, rather than the entire quantity, of the
desorbent solution is often used for the analysis so it is necessary to take this factor into account.
The same considerations that apply to solution absorbers, with respect to inefficient absorption, breakthrough
and the relationship of volume sampled to gas and solution concentration, also apply to the use of solid
sorbents. Instead of bubble size, it is the particulate size of the absorbent that is important (large particles
offer less surface area per unit volume and more opportunity for channelling, smaller particles can cause the
tube to plug when sampling moist gas). The tubes should be small enough (typically 100 mm long, 6 mm OD)
such that two tubes can easily be placed in series to allow for the possibility of “breakthrough” from the first
tube.
Solid sorption tubes are subject to plugging due to soot collection. This can be recognized during sampling by
a decrease in sample flow rate. The same flow rate should be maintained over the duration of sampling using
a constant flow device; otherwise, an error is introduced in the calculation of gas concentration. A glass wool
plug loosely packed into the inlet of the tube reduces the tendency to blocking from soot.
Thermal desorption of the adsorbed sample is also possible; the sample tube is heated in an inert gas stream
thus driving off the sample without the need for a liquid solution stage.
2.5 Sampling for spectrometric or spectrophotometric analysis
The use of spectrometric analysis [direct mass spectrometry (MS)] and spectrophotometric analysis [both non-
dispersive infra-red (NDIR) and Fourier transform infra-red (FTIR)] have become quite widespread in recent
[6], [7], [8]
years. FTIR techniques in particular are becoming more prominent . The continuous measurement by
means of NDIR analysis (e.g. for CO and CO ) is now so common that several different companies
manufacture commercial instruments designed for this purpose.
For two of the methods (direct MS and FTIR), it is important that the fire effluents be free from particles before
they are introduced into the analyser. The filter used, which is often placed at the junction of the sampling line
and the test chamber, shall be inert so it does not react with any of the gases of interest. A stainless steel filter
3)
unit containing a glass-fibre filter (e.g. Whatman multigrade GMF150 micro-filter, 1 µm, 47 mm in diameter)
has been found suitable. The sample line and the filter (and for FTIR also the absorption cell) are heated to a
temperature above 120 °C (120 °C to 150 °C has been found to be suitable), in order to prevent liquid water
from forming, to prevent water-soluble gases (e.g. HCN and the acid gases) from dissolving and other gases
from condensing.
When a filter is used, it is necessary to check the extent to which the species of interest have been retained by
the filter. If retention occurs, it is necessary to correct the measured concentrations. The amount of retained

3) The Whatman GMF150 filter is an example of a suitable product available commercially. This information is given for
the convenience of users of ISO 19701 and does not constitute an endorsement by ISO of this product.
material is dependent principally on the type and capacity of the filter used, the nature of the species and the
volume of gas passing through the filter.
2.6 Sampling using gas bags
Sampling with gas bags can be used for most analytical methods. The test atmosphere is pumped, or allowed
to flow under pressure, into a gas bag at a measured constant rate for a measured time period, thus obtaining
a known volume of sample in the bag. It is necessary to filter the fire effluents before passing into the bag;
simple in-line glass wool filters for particulates, and calcium chloride filters for moisture, have been found
effective. However, a calcium chloride absorbent removes water vapour and water-soluble gases. At the end
of the sampling period, the bag may be stored before it is connected to the analyser; but it is important to
appreciate that storage times in bags should be kept to a minimum, preferably less than 1 h. Gases such as
HF and HCl can dissolve in condensed/trapped water and this reduces the concentration presented to the
analyser.
Bags shall be gas-tight and inert and those with a lining of polyvinylfluoride (PVF) are recommended.
Table 1 summarizes the analytical methods and types of sample required for each method described in this
standard.
Table 1 — Type of sampling for the analytical methods described
Gas Analytical Method Type of sample for analysis
Carbon monoxide (CO) NDIR gas
Carbon dioxide (CO) NDIR gas
Oxygen (O) Paramagnetism gas
Hydrogen cyanide(HCN) Colorimetry (Chloramine T) solution
Colorimetry (picric acid) solution
HPIC solution
Hydrogen chloride (HCl) ISE solution
Hydrogen bromide (HBr) HPIC solution
Hydrogen fluoride (HF) ISE solution
HPIC solution
On-line ISE solution
Nitrogen oxide (NO) Chemiluminescence gas
x
Nitrogen dioxide (NO) HPIC solution
Acrolein Colorimetry solution
HPLC solution
Formaldehyde Colorimetry solution
HPLC solution
Total aldehydes Colorimetry solution
Sulfur dioxide (SO) HPIC solution
Ammonia (NH )
Colorimetry solution
HPIC solution
Antimony compounds AAS or ICP solution
Arsenic compounds AAS or ICP solution
Phosphorus ICP solution
Phosphates Colorimetry solution
HPIC solution
6 © ISO 2005 – All rights reserved

3 Analytical methods for “narcotic” (asphyxiant) gases
3.1 Carbon monoxide by non-dispersive infra-red spectroscopy (NDIR)
3.1.1 Application and limitations
The method provides a continuous analysis/monitoring capability for carbon monoxide. The analysers are
commonly self-contained instruments and include sample pumps, sample filtering, analysis hardware and
electronics. Direct readout of carbon monoxide concentration is usually provided (either digital or analogue)
together with an output for connecting recording devices. Instruments providing carbon monoxide and carbon
dioxide analyses in the same case are available.
3.1.2 Sensitivity and selectivity
Instruments are available for measuring carbon monoxide from below 1 µl/l to 50 000 µl/l (5 %) and more with
a common resolution of 0,1 % of the selected range. Interferences with nitrogen compounds, water and
carbon dioxide have been described.
3.1.3 Other considerations
Multi-range instruments are available to cover all concentrations likely to be encountered in fire effluents,
which will normally be over the range 500 µl/l to 50 000 µl/l. The method is non-destructive and the sample
can be “passed on” for analysis of other compounds, taking into account that some components of the sample,
e.g. particles, acid gases and water, can be lost in filtering and sampling.
3.1.4 Analysis principles
NDIR instruments operate by passing a beam of infra-red (IR) radiation of a fixed wavelength through the
sample. The IR wavelength used is that which is in a main spectroscopic absorption region for carbon
monoxide (and which is not absorbed significantly by other species). The absorption of the radiation is a
measure of the concentration of carbon monoxide in the internal gas sample cell. Refinements may include a
“double beam” system that can compensate for interfering species and other effects.
3.1.5 Procedure
See Clause 2 for principles of sampling and C.2 for general principles of the method. However, for the
analysis of carbon monoxide by NDIR, the specific information in 3.1.6 to 3.1.9 is relevant.
Normally, the instruments have only to be powered and the sampling line attached. It is usually convenient to
set one concentration range within which the analysis is carried out and, therefore, it is desirable that the
recording system used (e.g. data logger) have sufficient resolution for the chosen range.
3.1.6 Sampling
It is essential that the sample stream entering the instrument be treated to remove particulates and vapours
condensable under ambient conditions. Simple in-line glass wool and calcium chloride filters have been found
to be effective. Sample flow rates on the order of a few litres per minute are common and where the sampling
point is many metres away from the instrument, a separately pumped, heated sample line with a higher flow
rate can be used with the instrument sample port “teed” into this.
3.1.7 Analysis
There is no requirement for additional analytical procedures.
3.1.8 Calibration
Calibration is achieved through the introduction of standard (preferably certificated) gas mixtures and “zero
gas” (which may be high-purity nitrogen) as provided commercially in pressurized cylinders. It is desirable to
calibrate the instrument by introducing the sample both at the inlet port and at the remote sampling point. On
multi-range instruments, it is usually possible to calibrate on the lowest range if more than one range is to be
routinely used. However, calibration within the range to be used for measurement is recommended. It should
be noted that the ambient concentration could vary significantly from these values depending on location. It is,
therefore, important to recognize that a significant ambient reading can be obtained at the beginning of a fire
experiment due to local conditions. The calibration and the analysis of the fire effluents shall be carried out
using the same flow-rate through the analyser.
3.1.9 Calculations
There are no calculations required; the carbon monoxide concentration is obtained by direct readout or (more
usually) through a connection to an electronic recording apparatus.
Note that some instruments have a non-linear scale but have the electronic output corrected to provide a
linear signal. This linear signal ranges between fixed values and usually does not take account of the selected
concentration range.
3.2 Carbon dioxide by non dispersive infra-red spectroscopy (NDIR)
3.2.1 Application and limitations
NDIR provides a continuous analysis/monitoring capability for carbon dioxide. The analysers are commonly
self-contained instruments and include all sampling, pumping, sample filtering, and analysis hardware and
electronics. A direct readout of the carbon dioxide concentration is usually provided (either digital or analog)
together with an output for connecting recording devices. Instruments providing carbon dioxide and carbon
monoxide analyses in the same case are available.
3.2.2 Sensitivity and selectivity
Instruments are available for measuring carbon dioxide from below 1 µl/l to 200 000 µl/l (20 %) and more, with
a common resolution of 0,1 % of the selected range. Interferences with nitrogen compounds and water have
been described.
3.2.3 Other considerations
Multi-range instruments are available to cover all concentrations of carbon dioxide commonly encountered in
fire effluents, which normally are in the range 500 µl/l to 200 000 µl/l. The method is non-destructive and the
sample can be “passed on” for analysis of other compounds, taking into account that some components of the
sample, e.g. particles, acid gases and water, can be lost in filtering and sampling.
3.2.4 Analysis principles
NDIR instruments operate by passing a beam of infra-red (IR) light of fixed wavelength through the sample.
The IR wavelength used is that which is in a main spectroscopic absorption region for carbon dioxide (and
which is not absorbed significantly by other species). The absorption of radiation is a measure of the
concentration of carbon dioxide in the internal gas sample cell. Refinements may include a “double beam”
system that can compensate for interfering species and other effects.
3.2.5 Procedure
See Clause 2 for principles of sampling and C.2 for general principles for this method. However, for the
analysis of carbon dioxide by NDIR, the specific information in 3.2.6 to 3.2.9 is relevant.
The instruments usually have only to be powered and the sampling line attached. It is usually convenient to
set one concentration range within which the analysis is carried out and it is therefore desirable that the
recording system used (e.g. data logger) have sufficient resolution for the chosen range.
8 © ISO 2005 – All rights reserved

3.2.6 Sampling
It is essential that the sample stream entering the instrument be treated to remove particulate and vapours
condensable under ambient conditions. Simple in-line glass wool and calcium chloride filters have been found
to be effective. Sample flow rates of the order of a few litres per minute are common and where the sampling
point is many metres away from the instrument, a separately pumped, heated sampling line with a higher flow
rate can be used with the instrument sample port “teed” into this.
3.2.7 Analysis
There is no requirement for additional analytical procedures.
3.2.8 Calibration
Calibration is achieved through the introduction of a standard (preferably certificated) gas mixtures and “zero
gas” (which may be high-purity nitrogen) as provided commercially in pressurized cylinders. It is desirable to
calibrate the instrument by introducing the sample both at the inlet port and at the remote sampling point. On
multi-range instruments, it is usually desirable to calibrate on the lowest range if more that one range is to be
routinely used. A useful check is the concentration of ambient carbon dioxide (350 µl/l to 355 µl/l in 1997)
following a zero gas check. However, it should be noted that the ambient concentration can vary significantly
from these values depending on location. It is, therefore, important to recognize that a significant ambient
reading can be obtained at the beginning of a fire experiment due to local conditions. The calibration and the
analysis of the fire effluents shall be carried out using the same flow-rate through the analyser.
3.2.9 Calculations
There are no calculations required: the carbon dioxide concentration is obtained by direct readout or (more
usually) through a connection to an electronic recording apparatus.
Note that some instruments have a non-linear scale but have the electronic output corrected to provide a
linear signal. This linear signal ranges between fixed values and does not usually take account of the selected
concentration range.
3.3 Oxygen by paramagnetism
3.3.1 Application and limitations
This method provides a continuous analysis monitoring capability for oxygen. The analysers are commonly
self-contained and include sample filtration, analysis hardware and electronics. Sample pumping may be built-
in or provided externally. Direct readout, often by digital display, of oxygen concentration is usually provided
together with an output for connecting recording devices.
3.3.2 Sensitivity and selectivity
Most instruments operate in the range 0 % to 100 % but may be able to switch ran
...


NORME ISO
INTERNATIONALE 19701
Première édition
2005-06-15
Méthodes d'échantillonnage et d'analyse
des effluents du feu
Methods for sampling and analysis of fire effluents

Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Méthodes d'échantillonnage. 1
2.1 Considérations générales. 1
2.2 Considérations spéciales . 2
2.3 Échantillonnage en utilisant des solutions d'absorption de gaz. 3
2.4 Échantillonnage utilisant des tubes de sorption solides . 5
2.5 Prélèvement pour l'analyse spectrométrique ou spectrophotométrique . 6
2.6 Échantillonnage à l'aide de sacs à gaz. 7
3 Méthodes analytiques pour les gaz «narcotiques» (asphyxiants) . 8
3.1 Monoxyde de carbone par spectroscopie infrarouge non dispersive (NDIR). 8
3.2 Dioxyde de carbone par spectroscopie infrarouge non dispersive (NDIR). 9
3.3 Oxygène par paramagnétisme . 11
3.4 Cyanure d'hydrogène . 12
4 Méthodes analytiques pour les gaz et les vapeurs «irritants» . 19
4.1 Chlorure d'hydrogène et bromure d'hydrogène. 19
4.2 Fluorure d'hydrogène. 23
4.3 Oxydes d'azote. 29
4.4 Acroléine. 33
4.5 Formaldéhyde . 37
4.6 Aldéhydes totaux par colorimétrie. 41
4.7 Dioxyde de soufre par chromatographie ionique à haute performance (HPIC). 43
4.8 Ammoniac. 45
4.9 Composés antimoniques par spectrophotométrie d'absorption atomique (AAS) ou
spectrométrie d'émission plasma par couplage inductif (ICP). 49
4.10 Composés de l'arsenic par spectrophotométrie d'absorption atomique (AAS) ou
spectrométrie d'émission plasma par couplage inductif (ICP). 50
4.11 Phosphore par spectrométrie d'émission plasma par couplage inductif (ICP) . 52
4.12 Phosphates. 53
5 Méthodes analytiques pour les particules . 57
5.1 Considérations générales. 57
5.2 Concentrations en particules/détermination gravimétrique . 57
5.3 Distribution de la taille des particules. 58
Annexe A (informative) Autres composés présentant un intérêt. 59
Annexe B (informative) Tubes colorimétriques pour la détection de produits chimiques. 61
Annexe C (informative) Méthodes quantitatives instrumentales . 62
Bibliographie . 81

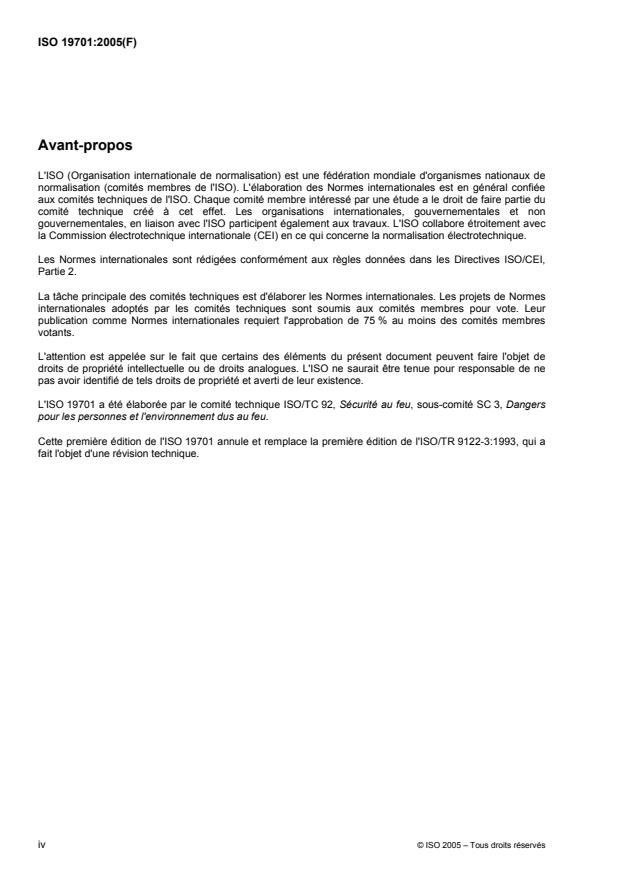

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 19701 a été élaborée par le comité technique ISO/TC 92, Sécurité au feu, sous-comité SC 3, Dangers
pour les personnes et l'environnement dus au feu.
Cette première édition de l'ISO 19701 annule et remplace la première édition de l'ISO/TR 9122-3:1993, qui a
fait l'objet d'une révision technique.
iv © ISO 2005 – Tous droits réservés

Introduction
L'analyse des gaz de combustion utilisée dans l'évaluation des risques toxiques et de menace sur la vie, ainsi
que pour d'autres utilisations (par exemple l'impact sur l'environnement) est un grand défi pour l'analyste. Les
atmosphères de combustion sont par nature des environnements hostiles. Des températures dépassant
1 000 °C sont courantes, l'atmosphère peut être chargée de particules solides et liquides et la phase gazeuse
peut elle-même contenir de nombreuses espèces corrosives, toxiques et irritantes, ainsi que des quantités
relativement élevées d'eau condensable.
Ces propriétés sont largement incompatibles avec la plupart des méthodes analytiques instrumentales, où un
échantillon «propre» est requis. Cela pose de nombreux problèmes pour la qualification et la quantification
des espèces et particules chimiques en atmosphères de combustion. Pour qu'un échantillon présenté à
l'instrument de mesure soit toléré, il peut être nécessaire de filtrer les particules et d'éliminer d'autres espèces.
Les pertes dans le système de prélèvement doivent donc être quantifiables et prises en compte dans
l'analyse finale.
Des techniques pour mesurer les espèces chimiques in situ existent également, cela fera l'objet d'un futur
document.
Les méthodes décrites dans les Articles 3, 4 et 5 ont été employées avec succès par un certain nombre de
laboratoires. Des études de répétabilité et de reproductibilité de plusieurs méthodes couvertes dans la
[11]
présente Norme internationale ont été décrites dans la NF X 70-100-1 .
Pour les méthodes qui impliquent l'utilisation d'un instrument commercial, l'incertitude sur les valeurs
mesurées peut être estimée à partir des données du fabricant et de toute autre information, par exemple la
répartition des pertes dans le procédé de prélèvement. Pour d'autres méthodes, l'incertitude sur les valeurs
mesurées peut se produire à cause de diverses raisons, telles que la sensibilité à la force des réactifs ou la
visibilité d'un point final en colorimétrie. Dans ces cas-là, il est supposé que des pratiques d'excellence sont
appliquées par le personnel qualifié.
La présente Norme internationale est structurée de la façon suivante.
⎯ L'Article 2 décrit les méthodes de prélèvements.
⎯ L'Article 3 décrit les méthodes analytiques pour les gaz définis comme «narcotiques» (agents
asphyxiants) en atmosphères de combustion: monoxyde de carbone, dioxyde de carbone et acide
cyanhydrique. L'oxygène est également inclus.
⎯ L'Article 4 décrit les méthodes d'analyses d'importants gaz irritants dans l'atmosphère de combustion.
⎯ L'Article 5 couvre l'analyse des particules, même si des méthodologies détaillées de quantification de
masse, de nombre, de densité et de dimension des particules feront l'objet d'un document séparé.
⎯ L'Annexe A fournit des conseils succincts pour l'analyse de plusieurs autres espèces intéressantes
présentes dans les atmosphères de combustion, pour lesquelles il n'existe souvent pas de méthodes
bien documentées.
⎯ L'Annexe B décrit brièvement l'utilisation de tubes colorimétriques à aspiration de composés chimiques.
⎯ L'Annexe C est un sommaire des principales méthodes instrumentales disponibles pour l'analyse de gaz
d'incendie, étendant ainsi les informations fournies dans les différents articles, pour chaque espèce
chimique.
NORME INTERNATIONALE ISO 19701:2005(F)

Méthodes d'échantillonnage et d'analyse des effluents du feu
PRÉCAUTIONS DE SÉCURITÉ — L'attention doit être attirée sur le fait que les gaz de combustion à
analyser d'une part, et les nombreux réactifs utilisés pour leurs analyses d'autre part, peuvent être
toxiques et présenter des risques sanitaires sérieux. Il est donc admis que les modes opératoires
décrits dans ce document seront effectués par un personnel professionnel qualifié, ayant en
conséquence une formation adéquate en risques d'hygiène et de sécurité, associés à de telles
analyses, ainsi qu'en règles d'hygiène et de sécurité qui sont en vigueur. L'attention doit également
être portée à l'élimination sans danger et écologiquement acceptable de tous les produits chimiques
utilisés pour les analyses. Cela peut exiger un traitement poussé avant l'élimination des déchets dans
l'environnement. On admet de nouveau dans ce document que le personnel responsable de
l'élimination de tels réactifs en toute sécurité est adéquatement formé dans ces techniques et est au
courant des règlements d'hygiène et de sécurité en vigueur.
1 Domaine d'application
La présente Norme internationale présente un éventail de techniques de prélèvement et de méthodes
chimiques analytiques appropriées à l'analyse des différentes espèces chimiques en atmosphères de
combustion. Les modes opératoires concernent l'analyse d'échantillons extraits d'un appareil ou d'un
écoulement d'effluent à partir d'un appareil d'essai au feu ou d'un modèle physique d'essai au feu, mais il ne
rend pas compte de la nature spécifique de l'essai de combustion.
2 Méthodes d'échantillonnage
2.1 Considérations générales
Le prélèvement est peut-être la partie la plus critique des modes opératoires, pour l'analyse des gaz dans les
effluents du feu. Alors que, dans d'autres domaines, le prélèvement et l'analyse sont couramment utilisés pour
de nombreuses espèces, le prélèvement dans les atmosphères de combustion présente des problèmes peu
communs et difficiles.
L'échantillon présenté à l'analyseur doit être aussi représentatif que possible de l'atmosphère d'essai, sans
modification provoquée par le système de prélèvement. Il convient que le mode opératoire de prélèvement
influence le moins possible l'atmosphère d'essai (par exemple par appauvrissement du volume d'essai). Il
convient que le mode opératoire de prélèvement soit aussi peu compliqué que possible, tout en incorporant
tous les dispositifs nécessaires détaillés dans la présente Norme internationale. Le mode opératoire de
prélèvement doit être capable de fonctionner avec un blocage minimal des lignes de prélèvement, avec fusion
ou autre perturbation des sondes minimale, et sans permettre la condensation des espèces à analyser.
Il convient que les unités de concentration en gaz utilisées soient en fraction volumique, par exemple en
–4 –4
pourcentage volumique ou en pourcentage volumique × 10 [pourcentage volumique × 10 = parties par
million (ppm), une unité d'un emploi déconseillé], plutôt qu'en poids/volume (par exemple milligrammes/mètre
cube). Le comportement d'un gaz idéal est admis pour les gaz et les concentrations rencontrés. Il convient
que la température des gaz soit mesurée au point de prélèvement, afin de permettre une correction à
appliquer au volume prélevé. Il convient qu'un filtrage approprié et efficace soit maintenu afin de protéger les
appareils de mesure.
IMPORTANT — Il est important de comprendre que l'exactitude globale de l'analyse des espèces
issues des effluents du feu dépend en grande partie des modes opératoires de prélèvement adoptés,
en particulier la quantification des pertes dans les sondes, les lignes de prélèvement et les systèmes
de filtrage.
2.2 Considérations spéciales
Il existe de nombreux facteurs influençant directement le type spécifique de modes opératoires de
prélèvement choisi, afin de s'assurer qu'un échantillon adapté est fourni à l'analyseur. Par exemple, les
critères de sélection doivent inclure la plage des concentrations prévues, les limites de détection, la réactivité
des espèces présentant un intérêt, la présence d'interférences et les valeurs maximales et moyennes de
concentration. Le prélèvement de l'atmosphère, extrêmement complexe et produite lors de la combustion,
exige une évaluation très complète de tous les facteurs potentiels qui affecteraient les conditions optimales de
collecte et d'analyse de l'échantillon.
Le grand nombre des différents produits fréquemment rencontrés dans les effluents du feu exige souvent
l'utilisation de plusieurs approches et de plusieurs méthodes de prélèvement, afin d'assurer une identification
et une quantification précises des produits de combustion. Le mode opératoire d'échantillonnage choisi
dépendra également des instruments et des méthodes analytiques disponibles pour les espèces spécifiques à
mesurer.
L'échantillonnage peut comporter l'analyse continue en ligne (par exemple infrarouge non dispersive) ou
non continue avec prélèvement en lots d'échantillons (par exemple échantillon dans un ballon sous vide ou
barboteur). Le prélèvement en lots peut être encore subdivisé en deux catégories:
a) échantillonnage «instantané»;
b) échantillonnage «moyen» (ou intégré).
Bien qu'il n'y ait aucune distinction nette entre les catégories a) et b), on admet généralement que les
échantillonnages instantanés concernent les échantillons prélevés sur des périodes de temps courtes (c'est-
à-dire < 1 min en général), tandis que les échantillonnages intégrés sont en général prélevés sur une période
de temps plus longue (soit une partie significative de la période d'essai totale).
Dans certains cas, l'échantillonnage en ligne continu ou semi-continu ou l'échantillonnage instantané peuvent
être très bien adaptés pour suivre les changements rapides de l'environnement de combustion et ils fourniront
un suivi représentatif des concentrations. Cependant, il arrive souvent que les limites minimales de détection
des espèces chimiques présentant un intérêt exigent de plus grands volumes d'échantillons que ceux obtenus
en utilisant ces techniques. Si cette limitation analytique existe, le prélèvement doit être fait sur une période
de temps plus longue. Bien que l'utilisation de plus longues périodes de prélèvement permette l'analyse à des
concentrations inférieures, cette approche comporte certaines limitations. Par exemple, ces types de
prélèvement permettent uniquement la détermination de la concentration moyenne intégrée, obtenue au cours
de la période de prélèvement, mais ils ne rendent pas compte des changements brusques de concentration
des espèces présentant un intérêt. Cependant, des changements brusques de concentration peuvent
également être indétectables avec les échantillons obtenus par prélèvement instantané, s'ils ne sont pas
prélevés suffisamment fréquemment.
Quand les modes opératoires de prélèvement en lots sont employés, il est important de spécifier la fréquence
de prélèvement, l'heure de prélèvement de chaque échantillon et le temps total du prélèvement. Ces
informations sont essentielles afin d'assurer une bonne évaluation des données en conjonction avec les
autres propriétés du feu, qui peuvent être surveillées (par exemple le dégagement de chaleur, les
températures, la perte de masse, l'évolution de la fumée, la propagation des flammes).
Les essais au feu peuvent être classés comme «petit» (taille à l'échelle du laboratoire ou de la paillasse),
«intermédiaire» ou «grand» (en général, grandeur nature). Les gaz prélevés peuvent être soit chauds, soit
proches de la température ambiante. Les gaz doivent généralement être extraits à partir de l'atmosphère
d'essai au travers de tuyaux dédiés à cet effet, à l'aide d'une pompe à aspiration. Les tuyaux en acier
inoxydable, aussi courts que possible, sont souvent utilisés. Dans le cas de production de gaz chauds, la ligne
de prélèvement doit être chauffée à une température d'au moins 100 °C. Plusieurs méthodes analytiques
exigent un échantillon séché et débarrassé de toutes les particules. La laine de verre peut être employée
(dans la plupart des cas) comme filtre de particules, avec un autre piège constitué d'un agent déshydratant
(par exemple le sulfate de calcium ou le chlorure de calcium), afin d'éliminer l'humidité. Il convient que les
pièges soient situés juste avant l'analyseur et après toutes les sections de chauffage des tubes de
prélèvement. Les pièges à refroidissement simples sont souvent insuffisants pour éliminer les quantités
2 © ISO 2005 – Tous droits réservés

d'humidité présentes dans les effluents du feu; cependant, ils peuvent être utiles s'ils sont placés en
conjonction avec d'autres filtres et d'autres pièges. La technique de prélèvement ainsi que le système
analytique employés dicteront les exigences de débit et le besoin d'éliminer l'humidité. Il convient que des
précautions soient prises pour minimiser le volume des systèmes de filtrage, afin de réduire le temps de
prélèvement.
À l'exception du fluorure d'hydrogène (HF) et du cyanure d'hydrogène (HCN), les gaz acides doivent être
prélevés en utilisant des tubes en verre, des tubes revêtus d'époxy ou des tubes en PTFE, afin de minimiser
les pertes dues à la réactivité et à la condensation sur la surface des tubes. Pour le fluorure d'hydrogène, des
tubes revêtus de PTFE doivent être utilisés (les tubes en verre et revêtus de verre ne conviennent pas). Pour
ces espèces qui sont relativement réactives et qui sont sujettes aux pertes, les lignes de prélèvement doivent
être aussi courtes que possible et doivent être chauffées à une température suffisante pour éviter toute
condensation. Le chlorure d'hydrogène (HCl) et le bromure d'hydrogène (HBr) peuvent être adsorbés sur des
particules de suie aussi bien que sur les lignes de prélèvement de gaz (incluant les tubes en PTFE).
Pour les matériaux organiques (par exemple l'acroléine), les tuyaux en acier inoxydable sans revêtement
conviennent, mais les lignes de prélèvement doivent être chauffées afin d'éviter toute condensation. Les
pièges à particules, bien qu'habituellement nécessaires, peuvent être évités dans certains cas et il convient
de vérifier les exigences de l'instrument à cet égard.
La localisation et la taille des sondes de prélèvement sont régies par la taille de l'appareillage d'essai et les
exigences du système analytique. Cependant, le positionnement des sondes de prélèvement pour les
appareils spécifiques est au-delà du domaine d'application de la présente Norme internationale. En général,
la possibilité de stratification des gaz dans les chambres, sans mélange effectif, doit être prise en compte et il
convient d'éviter le prélèvement au voisinage des parois de la chambre d'essai.
L'étalonnage du système complet de prélèvement et d'analyse, plutôt que juste celui du système d'analyse,
est recommandé, afin de s'assurer que toutes les pertes sur le parcours de l'échantillon sont prises en compte.
Il convient que tous les étalonnages tiennent donc compte des facteurs tels que la fuite du gaz (dans et hors
des lignes de prélèvement) et l'adsorption des gaz sur les sondes, les lignes de prélèvement, les filtres et les
autres composants. Les gaz d'étalonnage sont souvent obtenus en bouteilles. Cependant, il est recommandé
de vérifier la concentration indiquée par le fournisseur par une analyse indépendante. Cela est
particulièrement vrai pour les gaz réactifs tels que HCl et HF, qui peuvent se décomposer sur des périodes de
temps relativement courtes, même dans une bouteille fermée. Le gaz d'étalonnage doit être introduit au
niveau de la sonde de prélèvement et doit parcourir le même trajet que le gaz d'essai, à travers les filtres et
les pièges, s'ils sont présents, jusqu'au système d'analyse ou au milieu de prélèvement.
2.3 Échantillonnage en utilisant des solutions d'absorption de gaz
Les absorptions de gaz en solution par l'utilisation de bouteilles de lavage de gaz, de tubes de barbotage, de
flacons laveurs, etc., se basent toutes sur le même principe. L'atmosphère d'essai est aspirée ou poussée à
travers le milieu absorbant à une vitesse mesurée pendant une période de temps spécifiée. À la fin de la
période de prélèvement, la solution est analysée pour les espèces présentant un intérêt (par exemple l'ion
chlorure pour l'absorption d'acide chlorhydrique gazeux dans l'eau). En admettant une efficacité de 100 %
(voir la discussion ci-après), il est possible de calculer la concentration des espèces en phase gazeuse,
comme étant celle mesurée en solution. Une équation typique de calcul des concentrations est donnée par
l'Équation (1):
ρ××VH×m m ×10
()
SGS
ρ = (1)
G
qt×

–6 1)
ρ est la concentration en gaz, exprimée en microgrammes par litre (fraction volumique × 10 ) ;
G
–6
1) Fraction volumique × 10 = parties par million (ppm), une unité d'un emploi déconseillé.
ρ est la concentration de la solution, exprimée en grammes par litre ou en moles par litre (voir H
S
pour des unités cohérentes);
V est le volume de la solution, exprimé en litres;
H est la constante des gaz représentant le volume gazeux occupé par 1 g ou par une mole de
l'espèce chimique. La valeur de 1 mole occupant 22,4 litres à 0 °C et sous une pression de
2)
101,325 Pa doit être corrigée pour une température et une pression ambiantes pendant le
prélèvement, en utilisant les lois des gaz;
m /m est le rapport de la masse atomique ou de la masse moléculaire pour les espèces en phase
G S
gazeuse, G, et les espèces en phase liquide, S, si différentes, par exemple HCl/Cl;
q est le débit du courant de gaz traversant le flacon laveur, exprimé en litres par minute;
t est la durée du débit de gaz, exprimé en minutes.
EXEMPLE Si la concentration en chlorure mesurée (Cl) en solution était de 0,006 g/l dans un volume de 0,025 l de
solution à 20 °C et sous une pression de 101,325 Pa, et si la vitesse de débit du gaz était de 0,25 l/min pendant 2 min,
alors:
0,006××0,025 0,065 9×(36,5 / 35,5)×10
ρ =
G
0,25× 2
= 203 µg/l HCl
Le volume de la solution de l'absorbeur et le débit total du gaz affectent directement le rapport des
concentrations en phase gazeuse et en phase liquide. Pour une concentration en gaz donnée, un plus petit
volume de solution et/ou un plus grand volume de gaz prélevé produiront des concentrations en solution plus
élevées. Le choix des conditions de prélèvement, incluant le volume et la vitesse de prélèvement autorisés, la
concentration en gaz dans l'atmosphère d'essai prévue, la nécessité d'un échantillonnage fréquent, etc., sera
dicté par les exigences de la technique analytique.
L'efficacité d'absorption d'un gaz dans le liquide est influencée par:
a) la solubilité du gaz dans la solution;
b) les caractéristiques physiques de l'absorbeur;
c) le rapport du débit d'écoulement du gaz au volume de solution.
Généralement, l'efficacité d'absorption est estimée empiriquement en permettant l'écoulement d'un gaz
présentant un intérêt, d'une concentration connue, à travers une série de flacons laveurs et en mesurant la
«fuite» au premier flacon laveur (c'est-à-dire ce qui est obtenu dans les autres pièges). Un autre contrôle sur
l'efficacité d'un système débit/flacon laveur donné est de mener une série d'expériences avec une
concentration connue en gaz, en utilisant différents flacons laveurs et différents débits d'écoulement.
Cependant, dans la pratique, le choix de l'appareil est limité, et les débits de gaz et les volumes de solution de
piégeage seront basés sur l'Équation (1), en tenant compte des caractéristiques connues des méthodes
d'analyse.
Il existe quatre types pour les solutions absorbeurs de gaz: les flacons laveurs simples (flacons
laveurs miniatures y compris), les absorbeurs en spirale ou hélicoïdaux, les colonnes à garnissage de perles
de verre et les tubes de barbotage frittés. Les flacons de lavage, ou flacons laveurs, fonctionnent en faisant
passer le gaz à travers un tube (possédant en général un étranglement), qui est immergé dans le liquide/la
solution de piégeage. Ce type est le plus approprié pour les gaz fortement solubles, parce que le temps de
contact entre la solution et le gaz est court et la taille des bulles est relativement grande. Pour les espèces
moins solubles, les autres absorbeurs offrent un temps de contact plus long et/ou une plus petite taille de

2) 101,325 Pa = 1 atm, une unité d'un emploi déconseillé.
4 © ISO 2005 – Tous droits réservés

bulles (ce qui augmente la surface relative de contact). Les absorbeurs en spirale, ou hélicoïdaux, sont
construits dans des formes spéciales afin de permettre un temps de contact plus long. Le débit d'écoulement
dans ces barboteurs est limité en raison de la possibilité de débordement des solutions de piégeage à des
débits élevés. Les colonnes à garnissage de perles de verre permettent une augmentation du contact
gaz/solution en dispersant les bulles à travers un lit de perles de verre. Les débits peuvent être plus grands
que pour les absorbeurs en spirale.
Les tubes de barbotage frittés contiennent un disque fritté ou sintérisé au niveau du tube d'entrée du gaz afin
de disperser le gaz en fines bulles (la taille des bulles dépend de la porosité du fritté). Il est nécessaire
d'observer des précautions en utilisant de tels barboteurs, de sorte que le phénomène d'écumage ne se
produise pas et de sorte que la coalescence des bulles fines ne contrarie pas l'effet du fritté. D'autre part, il
est également nécessaire de filtrer les atmosphères contenant des fumées (particules ou aérosols liquides)
avant de les prélever au travers du barboteur fritté, afin d'empêcher le colmatage du fritté (ce qui peut se
produire très facilement). Un tel colmatage peut également se produire avec l'accumulation de dépôts de type
cireux. Les précautions à employer lors de la filtration des atmosphères de combustion sont discutées en 2.2.
Certaines espèces de gaz (par exemple HCl) peuvent être absorbées sur un filtre, en particulier si des
particules ont également été emprisonnées sur le filtre.
À noter que les gaz très solubles, tels que HCl et HF, peuvent entraîner un retour d'eau le long du tube de
prélèvement. Pour ces gaz, il est souvent nécessaire d'inclure un barboteur vide qui agira comme un piège à
liquide.
2.4 Échantillonnage utilisant des tubes de sorption solides
Les tubes de sorption solides constituent une méthode alternative aux absorbeurs de gaz-solution pour le
prélèvement de certains gaz des effluents du feu. Après le prélèvement, les espèces présentant un intérêt
sont désorbées dans l'eau et leur analyse peut alors être faite en utilisant une méthode similaire à celle
utilisée pour les absorbeurs en solution aqueuse.
Les avantages des tubes de sorption solides comparés aux absorbeurs en solution sont
a) la facilité de manipulation,
b) la compacité,
c) l'efficacité d'absorption élevée, et
d) la capacité d'être situé directement au point de prélèvement.
Ce dernier avantage peut avoir des conséquences dramatiques dans la mesure du HF, du HCl et du HBr
dans les effluents du feu, car ce sont des espèces qui sont facilement perdues sur les surfaces intérieures
des lignes de prélèvement. Avec les tubes de sorption solides (excepté dans des conditions de chaleur
extrême), il n'y a pas besoin de ligne de prélèvement en amont du tube de sorption lui-même. Tout le matériel
associé (par exemple les vannes, les débitmètres et les pompes) peut être situé en aval des tubes, même à
une grande distance du point de prélèvement. Cela assure que l'échantillon est aussi représentatif de
l'atmosphère du feu que possible.
Une grande expérience a été acquise avec l'utilisation des tubes de sorption solides, par exemple dans les
domaines du prélèvement atmosphérique et dans la surveillance de l'exposition du personnel sur son lieu de
travail. Des tubes similaires ont été reconsidérés pour leur utilisation potentielle dans le prélèvement
[1], [2]
d'échantillons des effluents du feu. Deux études ont été effectuées , utilisant des sorbants solides pour
mesurer certains gaz dans des incendies de bâtiments réels. Ces tubes étaient placés dans des boîtes de
prélèvement portatives, portées par des pompiers, qui combattaient réellement l'incendie. Des tubes de
[3]
conception semblable, contenant du charbon actif, avaient été utilisés pour prélever des échantillons de HF
[4]
et de HCN . Des tubes contenant des éclats d'hydroxyde de sodium pour l'absorption de gaz acides ont été
[5]
également décrits . Un mode opératoire pour les tubes de prélèvement en succession en un endroit précis
(par exemple toutes les 3 min ou 5 min), sans enlever ou remplacer les tubes, a été décrit pour le
[4]
prélèvement d'échantillons de gaz dans des incendies de taille réelle .
Le calcul de la concentration originale en gaz (par exemple HCl), à partir des espèces représentatives

récupérées dans la solution désorbante (par exemple Cl ), est le même que celui décrit pour les absorbants
en solution, sauf que le volume de solution est le volume de liquide désorbant. Dans la pratique, une petite
partie aliquote, au lieu de la solution entière, de la solution désorbante est souvent employée pour l'analyse,
ce facteur doit donc être pris en compte.
Les mêmes considérations qui s'appliquaient aux absorbeurs en solution, en ce qui concerne l'absorption
inefficace, la «fuite» et la relation entre volume prélevée et la concentration en gaz et en solution, s'appliquent
également à l'utilisation des sorbants solides. Au lieu de la taille des bulles, c'est la taille des particules de
l'absorbant qui est importante (les grandes particules offrent moins de superficie par unité de volume et plus
d'occasions de canalisation, des particules de plus petite taille peuvent causer l'obturation du tube lors du
prélèvement de gaz humides). Il convient que les tubes soient suffisamment petits (en général 100 mm de
longueur et 6 mm de diamètre extérieur) de façon que deux tubes puissent être facilement placés en série,
afin de permettre la possibilité de «fuite» au niveau du premier tube.
Les tubes de sorption solides sont sujets à l'obturation due à la collecte de suie. Cela peut être déterminé
pendant l'échantillonnage par une diminution du débit de prélèvement. Il convient de maintenir le même débit
au cours de la durée du prélèvement à l'aide d'un dispositif de débit constant; autrement, une erreur est
introduite dans le calcul de la concentration en gaz. Un tampon en laine de verre, inséré de manière lâche à
l'entrée du tube, réduit la tendance à l'obturation due à la suie.
La désorption thermique de l'échantillon adsorbé est également possible, cela se fait en chauffant le tube
dans un jet de gaz inerte, chassant de ce fait l'échantillon, sans avoir besoin de l'étape en solution liquide.
2.5 Prélèvement pour l'analyse spectrométrique ou spectrophotométrique
L'utilisation d'analyse spectrométrique [spectrométrie de masse directe (MS)] et d'analyses
spectrophotométriques [non dispersive à infrarouge (NDIR) et infrarouge à transformée de Fourier (FTIR)] est
devenue relativement répandue ces dernières années. En particulier, les techniques de FTIR sont devenues
[6], [7], [8]
proéminentes . La mesure continue au moyen des techniques d'analyse NDIR (par exemple pour le
CO et le CO ) est maintenant si courante que plusieurs entreprises fabriquent des instruments commerciaux
conçus à cet effet.
Pour deux de ces méthodes (MS directe et FTIR), il est important que les effluents du feu soient dépourvus de
toutes les particules avant qu'ils soient introduits dans l'analyseur. Le filtre utilisé, qui est souvent placé à la
jonction de la ligne de prélèvement et de la chambre d'essai, doit être inerte, afin qu'il ne réagisse avec aucun
des gaz considérés. Une unité de filtrage en acier inoxydable contenant un filtre en fibres de verre (par
3)
exemple le microfiltre multigrade Whatman GMF150 , 1 µm, de 47 mm de diamètre) a été jugée comme
étant appropriée. La ligne d'échantillon et le filtre (et pour le FTIR également la cellule d'absorption) sont
chauffés à une température supérieure à 120 °C (des températures comprises entre 120 °C et 150 °C ont été
considérées comme étant appropriées), afin d'empêcher la formation d'eau liquide, d'empêcher la dissolution
des gaz solubles dans l'eau (par exemple le HCN et les gaz acides) et la condensation d'autres gaz.
Quand un filtre est utilisé, il est nécessaire de vérifier à quel degré les espèces présentant un intérêt ont été
retenues par le filtre. Si la rétention s'est produite, il est nécessaire d'effectuer des corrections sur les
concentrations mesurées. La quantité de matériaux retenue dépend principalement du type et de la capacité
du filtre utilisé, de la nature des espèces chimiques et du volume de gaz passé à travers le filtre.

3) Le filtre Whatman GMF150 est un exemple de produit approprié disponible sur le marché. Cette information est
donnée à l'intention des utilisateurs de la présente Norme internationale et ne signifie nullement que l'ISO approuve ou
recommande l'emploi exclusif du produit ainsi désigné.
6 © ISO 2005 – Tous droits réservés

2.6 Échantillonnage à l'aide de sacs à gaz
Le prélèvement avec des sacs à gaz peut être employé pour la plupart des méthodes analytiques.
L'atmosphère d'essai est pompée ou on la laisse s'écouler sous pression, dans un sac à gaz à un débit
constant mesuré, pendant une période de temps mesurée, obtenant ainsi un volume connu d'échantillon dans
le sac. Il est nécessaire de filtrer les effluents du feu avant de passer dans le sac; de simples filtres de laine
de verre pour particules et des pièges à humidité en chlorure de calcium, disposés en ligne, se sont avérés
efficaces. Cependant, un absorbant en chlorure de calcium enlèvera la vapeur d'eau et les gaz solubles dans
l'eau. À la fin de la période de prélèvement, le sac peut être stocké avant d'être relié à l'analyseur, mais il est
important de savoir qu'il convient de réduire le temps de stockage au minimum, de préférence moins de 1 h.
Les gaz tels que le HF et le HCl peuvent se dissoudre dans l'eau condensée/emprisonnée et ce phénomène
réduira donc la concentration présentée à l'analyseur.
Les sacs doivent être étanches et inertes aux gaz et ceux avec une doublure en fluorure de polyvinyle (PVF)
sont recommandés.
Le Tableau 1 récapitule les méthodes analytiques et les types d'échantillons exigés pour chaque méthode
décrite dans cette norme.
Tableau 1 — Type d'échantillonnage pour les méthodes analytiques décrites
Gaz Méthode analytique Type d'échantillon pour l'analyse
Oxyde de carbone (CO) NDIR gaz
Dioxyde de carbone (CO) NDIR gaz
Oxygène (O) Paramagnétisme gaz
Acide cyanhydrique (HCN) Colorimétrie (chloramine T) solution
Colorimétrie (acide picrique) solution
HPIC solution
Chlorure d'hydrogène (HCl) ISE solution
Bromure d'hydrogène (HBr) HPIC solution
Fluorure d'hydrogène (HF) ISE solution
HPIC solution
ISE en ligne solution
Oxyde d'azote (NO) Chimiluminescence gaz
x
Dioxyde d'azote (NO) HPIC solution
Acroléine Colorimétrie solution
HPLC solution
Formaldéhyde Colorimétrie solution
HPLC solution
Aldéhydes totaux Colorimétrie solution
Dioxyde de soufre (SO ) HPIC solution
Ammoniac (NH) Colorimétrie solution
HPIC solution
Composés antimoniés AAS ou ICP solution
Composés d'arsenic AAS ou ICP solution
Phosphore ICP solution
Phosphates Colorimétrie solution
HPIC solution
3 Méthodes analytiques pour les gaz «narcotiques» (asphyxiants)
3.1 Monoxyde de carbone par spectroscopie infrarouge non dispersive (NDIR)
3.1.1 Application et limitations
La méthode fournit des possibilités d'analyse continue/de surveillance pour le monoxyde de carbone. Les
appareils d'analyse sont en général des instruments autonomes et ils contiennent des pompes de
prélèvement, un appareil de filtrage de l'échantillon, le matériel d'analyse et l'électronique. La mesure directe
de la concentration en monoxyde de carbone est généralement fournie (sous forme numérique ou
analogique) ainsi qu'une sortie pour connecter des appareils d'enregistrement. Des instruments fournissant
des analyses pour le monoxyde de carbone et le dioxyde de carbone dans le même boîtier sont aussi
disponibles.
3.1.2 Sensibilité et sélectivité
Les instruments disponibles peuvent mesurer l'oxyde de carbone sur une plage de concentration allant de
valeurs inférieures à 1 µl/l à plus de 50 000 µl/l (5 %), avec une résolution commune de 0,1 % de la plage
choisie. Les interférences avec les composés azotés, l'eau et le dioxyde de carbone ont été décrites.
3.1.3 Autres considérations
Les instruments à plages de concentration multiples sont disponibles pour couvrir toutes les concentrations
généralement rencontrées dans les effluents du feu, ces concentrations seront normalement supérieures à la
plage de concentration allant de 500 µl/l à 50 000 µl/l. La méthode est non destructive et l'échantillon peut être
réutilisé pour l'analyse d'autres composés, tout en tenant compte que certains composants de l'échantillon,
par exemple les particules, les gaz acides et l'eau, peuvent être perdus lors du filtrage et du prélèvement de
l'échantillon.
3.1.4 Principes d'analyse
Les instruments NDIR fonctionnent en faisant passer un faisceau de rayonnement infrarouge (IR), d'une
longueur d'onde fixée, à travers l'échantillon. La longueur d'onde IR utilisée est située dans la région
d'absorption spectroscopique principale du monoxyde de carbone (et qui ne sera pas absorbée de manière
significative par d'autres espèces). L'absorption du rayonnement est une mesure de la concentration en
monoxyde de carbone dans la cellule de l'échantillon de gaz interne. Certaines améliorations peuvent inclure
un système à «double faisceau» qui peut compenser les effets causés par des espèces interférentes et
d'autres effets.
3.1.5 Mode opératoire
Voir l'Article 2 pour les principes de prélèvement et l'Article C.2 pour les principes généraux de la méthode.
Cependant, pour l'analyse du monoxyde de carbone par NDIR, les informations spécifiques données de 3.1.6
à 3.1.9 sont appropriées.
Normalement, il suffit d'alimenter les instruments et de relier la ligne de prélèvement. Il est habituellement
commode de définir une plage de concentration pour laquelle l'analyse sera effectuée, et donc il est
souhaitable que le système d'enregistrement utilisé (par exemple un enregistreur de données) ait une
résolution suffisante pour la plage choisie.
3.1.6 Prélèvement
Il est essentiel que le courant de gaz échantillonné entrant dans l'instrument soit traité afin d'éliminer toutes
les particules en suspension et toutes les vapeurs condensables dans les conditions ambiantes. De simples
filtres, en ligne, en laine de verre et en chlorure de calcium, se sont avérés efficaces. Des débits d'écoulement
de l'échantillon d'un ordre de grandeur de quelques litres par minute sont communs, et lorsque le point de
prélèvement est situé à quelques mètres de l'instrument d'analyse, une ligne de prélèvement séparément
8 © ISO 2005 – Tous droits réservés

pompée et chauffée, ayant un débit plus élevé, peut être employée, avec l'accès de prélèvement de
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.

Loading comments...
