IEC 61558-2-17:1997

NORME CEI
INTERNATIONALE
IEC
61558-2-17
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
PUBLICATION GROUPÉE DE SÉCURITÉ
GROUP SAFETY PUBLICATION
Sécurité des transformateurs, blocs d'alimentation
et analogues –
Partie 2:
Règles particulières pour les transformateurs
pour alimentation à découpage
Safety of power transformers, power supply units
and similar –
Part 2:
Particular requirements for transformers
for switch mode power supplies

Numéro de référence
Reference number
CEI/IEC 61558-2-17: 1997

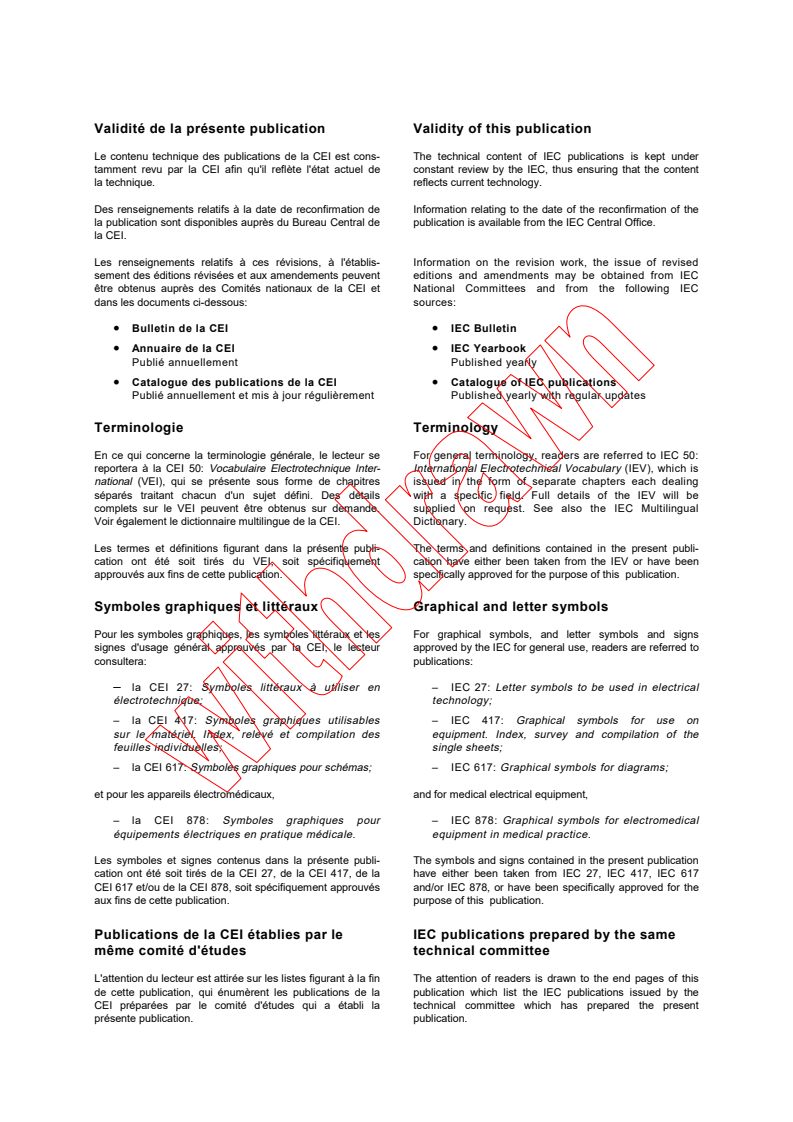

Validité de la présente publication Validity of this publication

Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under

tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content

la technique. reflects current technology.

Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the

la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.

la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised

sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC

être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC

dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 50:
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- International Electrotechnical Vocabulary (IEV), which is
national (VEI), qui se présente sous forme de chapitres issued in the form of separate chapters each dealing
séparés traitant chacun d'un sujet défini. Des détails with a specific field. Full details of the IEV will be
complets sur le VEI peuvent être obtenus sur demande. supplied on request. See also the IEC Multilingual
Voir également le dictionnaire multilingue de la CEI. Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in electrical
électrotechnique; technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour schémas; – IEC 617: Graphical symbols for diagrams;

et pour les appareils électromédicaux, and for medical electrical equipment,
– la CEI 878: Symboles graphiques pour – IEC 878: Graphical symbols for electromedical
équipements électriques en pratique médicale. equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 27, de la CEI 417, de la have either been taken from IEC 27, IEC 417, IEC 617
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés and/or IEC 878, or have been specifically approved for the
aux fins de cette publication. purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
61558-2-17
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
PUBLICATION GROUPÉE DE SÉCURITÉ
GROUP SAFETY PUBLICATION
Sécurité des transformateurs, blocs d'alimentation
et analogues –
Partie 2:
Règles particulières pour les transformateurs
pour alimentation à découpage
Safety of power transformers, power supply units
and similar –
Part 2:
Particular requirements for transformers
for switch mode power supplies

 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE M
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61558-2-17 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

_________
SÉCURITÉ DES TRANSFORMATEURS, BLOCS D'ALIMENTATION

ET ANALOGUES –
Partie 2: Règles particulières pour les transformateurs

pour alimentation à découpage
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61558-2-17 a été établie par le comité d'études 96 de la CEI:
Petits transformateurs, bobines d'inductance et blocs d'alimentation, transformateurs,
bobines d'inductance et blocs d'alimentation spéciaux: Prescriptions de sécurité.
Elle a le statut de publication groupée de sécurité conformément au guide CEI 104: Guide pour
la rédaction des normes de sécurité et rôle des comités chargés de fonctions pilotes de
sécurité et de fonctions groupées de sécurité (1984).

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
96/52/FDIS 96/75/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La présente partie 2 est destinée à être utilisée avec la CEI 61558-1. Elle a été établie sur les
bases de la première édition (1997) de cette norme.
La présente partie 2 complète ou modifie les articles correspondants de la CEI 61558-1, de
façon à la transformer en norme CEI: Règles particulières pour les transformateurs pour
alimentation à découpage.
61558-2-17 © IEC:1997 – 3 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

_________
SAFETY OF POWER TRANSFORMERS, POWER SUPPLY UNITS

AND SIMILAR –
Part 2: Particular requirements for transformers

for switch mode power supplies

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61558-2-17 has been prepared by IEC technical committee 96:
Small power transformers, reactors and power supply units and special transformers,
reactors and power supply units: Safety requirements.
It has the status of a group safety publication in accordance with IEC Guide 104: Guide for the
drafting of safety standards, and the role of Committees with safety pilot functions and safety
group functions (1984).
The text of this standard is based on the following documents:
FDIS Report on voting
96/52/FDIS 96/75/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This part 2 is intended to be used in conjunction with IEC 61558-1. It was established on the
basis of the first edition (1997) of that standard.
This part 2 supplements or modifies the corresponding clauses in IEC 61558-1, so as to
convert that publication into the IEC standard: Particular requirements for transformers for
switch mode power supplies.
– 4 – 61558-2-17 © CEI:1997
Lorsqu'un paragraphe particulier de la partie 1 n'est pas mentionné dans cette partie 2, ce

paragraphe s'applique pour autant que cela soit raisonnable. Lorsque la présente norme

spécifie «addition», «modification» ou «remplacement», le texte correspondant de la partie 1

doit être adapté en conséquence.

Dans la présente norme, les caractères d'imprimerie suivants sont employés:

– prescriptions proprement dites: caractères romains;

– modalités d'essais: caractères italiques;

– commentaires: petits caractères romains.

Dans le texte de la norme les mots en gras sont définis à l'article 3.

Les paragraphes ou figures complémentaires à ceux de la partie 1 sont numérotés à partir
de 101; les annexes complémentaires sont appelées AA, BB, etc.

61558-2-17 © IEC:1997 – 5 –
When a particular subclause of part 1 is not mentioned in this part 2, that subclause applies as

far as is reasonable. Where this standard states "addition", "modification" or "replacement", the

relevant text of part 1 is to be adapted accordingly.

In this standard, the following print types are used:

– requirements proper: in roman type;

– test specifications: in italic type;

– explanatory matter: in smaller roman type.

In the text of the standard the words in bold are defined in clause 3.

Subclauses which are additional to those in part 1 are numbered starting from 101;
supplementary annexes are entitled AA, BB, etc.

– 6 – 61558-2-17 © CEI:1997
SÉCURITÉ DES TRANSFORMATEURS, BLOCS D'ALIMENTATION

ET ANALOGUES –
Partie 2: Règles particulières pour les transformateurs

pour alimentation à découpage
1 Domaine d’application
Remplacement:
La présente partie 2 de la CEI 61558 est applicable aux transformateurs associés pour

alimentations à découpage, monophasés ou polyphasés à refroidissement par air:
– transformateurs d’isolement à enroulements séparés;
– transformateurs de séparation des circuits;
– transformateurs de sécurité,
ayant une tension primaire assignée ne dépassant pas 1000 V en courant alternatif et une
fréquence assignée de 500 Hz à 1 MHz, la puissance assignée ne dépassant pas:
– 10 kVA pour les transformateurs monophasés;
– 16 kVA pour les transformateurs polyphasés.
NOTE 1 – Pour des fréquences plus élevées, cette norme peut servir de guide.
La tension secondaire à vide ou la tension secondaire assignée ne dépasse pas:
– 1000 V courant alternatif ou 1415 V courant continu lissé pour les transformateurs
d’isolement à enroulements séparés;
– 500 V courant alternatif ou 708 V courant continu lissé pour les transformateurs de
séparation des circuits;
NOTE 2 – Pour les transformateurs de séparation des circuits, la tension secondaire à vide peut aller
jusqu’à 1000 V en courant alternatif ou 1415 V en courant continu lissé, en accord avec les règles nationales
d’installation ou pour des applications spéciales.
– 50 Veff courant alternatif ou 120 V courant continu lissé pour les transformateurs de
sécurité.
Cette norme est applicable aux transformateurs secs. Les enroulements peuvent être
enrobés ou non enrobés.
NOTES
3 Pour les transformateurs à remplissage par diélectrique liquide ou par des matières pulvérulentes telles que
le sable, des prescriptions supplémentaires sont à l’étude.
4 Pour l’emploi dans des emplacements présentant des conditions particulières d’environnement, des règles
spéciales peuvent être exigées conformément à la CEI 364-5-51.
5 Pour des tensions secondaires à vide plus élevées, des prescriptions supplémentaires sont nécessaires
mais cette section peut être utilisée comme guide.
2 Références normatives
L’article de la partie 1 est applicable.

61558-2-17 © IEC:1997 – 7 –
SAFETY OF POWER TRANSFORMERS, POWER SUPPLY UNITS

AND SIMILAR −
Part 2: Particular requirements for transformers

for switch mode power supplies

1 Scope
Replacement:
This part 2 of IEC 61558 applies to associated power transformers for switch mode power

supplies, single-phase or polyphase, air-cooled:
– separating transformers;
– isolating transformers;
– safety isolating transformers,
having a rated supply voltage not exceeding 1000 V a.c. and a rated frequency of 500 Hz
to 1 MHz, the rated output not exceeding:
– 10 kVA for single-phase transformers;
– 16 kVA for polyphase transformers.
NOTE 1 – For higher frequencies, this standard may be used as a guide.
The no-load output voltage or the rated output voltage do not exceed:
– 1000 V a.c. or 1 415 V ripple-free d.c for separating transformers;
– 500 V a.c. or 708 V ripple-free d.c for isolating transformers.
NOTE 2 – For isolating transformers, the rated output voltage may be up to 1000 V a.c. or 1415 V ripple-free
d.c. in accordance with the national wiring rules or designed for special purposes.
– 50 V a.c. r.m.s. and/or 120 V ripple-free d.c for safety isolating transformers.
This standard is applicable to dry type transformers. The windings may be encapsulated or
non-encapsulated.
NOTES
3 For transformers filled with liquid dielectric or pulverized material, such as sand, additional requirements are
under consideration.
4 In locations where special environmental conditions prevail, particular requirements may be necessary in
accordance with IEC 364-5-51.
5 For higher output no-load voltages, additional requirements are necessary but this section may be used as a

guide.
2 Normative references
This clause of part 1 is applicable.

– 8 – 61558-2-17 © CEI:1997
3 Définitions
L’article de la partie 1 est applicable à l’exception de ce qui suit:

Addition:
3.1.101 alimentation à découpage: Alimentation incorporant un transformateur pour lequel

la fréquence assignée est différente de celle de l’alimentation.

4 Prescriptions générales
L’article de la partie 1 est applicable.
5 Généralités sur les essais
L’article de la partie 1 est applicable à l’exception de ce qui suit:
5.2 Addition:
Si l’essai de 14.101 et de l’article 15 sont effectués sur un spécimen spécialement préparé, un
spécimen supplémentaire est nécessaire.
5.12 Remplacement:
Les transformateurs pour alimentations à découpage doivent être conformes à la section
correspondante de la CEI 61558-2 et les conditions dans lesquelles ils sont utilisés dans
l’appareil ou l’équipement doivent correspondre à leur marquage. Toutefois, s’ils sont utilisés
dans un appareil ou équipement pour lequel une norme d’appareil ou d’équipement
correspondante existe, ils peuvent être essayés dans les conditions présentes dans l’appareil
ou l’équipement pour lequel ils sont conçus.
En conséquence, un transformateur pour alimentation à découpage, essayé dans les
conditions présentes dans l’appareil ou l’équipement pour lequel il est conçu, doit satisfaire aux
articles et paragraphes suivants ou à leurs parties, tous les autres articles, paragraphes ou
leurs parties étant considérés couverts par la norme de produit correspondante:
1 - 2 - 3 - 4 - 5.1 - 5.2 - 5.3 - 5.4 - 5.5 - 5.6 - 5.7 - 5.12 - 7.1 - 7.2 - 7.5 - 8.2 - 8.11 - 14.101 -
18.1 - 18.2 - 18.3 - 19.1 - 19.12 - 20.9 - 26.1 - 26.2 - 26.3 - 26.101 - 26.102 - 26.103 - Annexes
A, C, D, G, K, L, M, N, P.
NOTE – L’attention est attirée sur le fait que si la norme de l’appareil ou de l’équipement ne comprend pas

d’essais pour la vérification de la protection du transformateur contre les surcharges ou les courts-circuits, les
essais correspondants de l’article 15 peuvent devoir être effectués.
6 Caractéristiques assignées
L’article de la partie 1 est applicable à l’exception de ce qui suit:
Addition:
6.101 La tension secondaire à vide ne doit pas dépasser:
– 1000 V courant alternatif ou 1415 V courant continu lissé pour les transformateurs
d’isolement à enroulements séparés, pour le courant alternatif les valeurs préférentielles
de la tension secondaire assignée étant: 72 V, 120 V, 230 V, 400 V, 440 V et 660 V;

61558-2-17 © IEC:1997 – 9 –
3 Definitions
This clause of part 1 is applicable except as follows:

Addition:
3.1.101 switch mode power supply: A power supply incorporating a transformer for which

the rated frequency is different from the frequency of the input circuit.

4 General requirements
This clause of part 1 is applicable.

5 General notes on tests
This clause of part 1 is applicable except as follows:
5.2 Addition:
If the tests of 14.101 and of clause 15 are made on a specially prepared specimen, one
additional specimen is needed.
5.12 Replacement:
The transformers for switch mode power supplies shall comply with the relevant section of
IEC 61558-2 and the conditions under which they are used in the appliance or equipment shall
be in accordance with their marking. However, if they are used in an appliance or equipment
for which a relevant appliance or equipment standard exists, they may be tested under the
conditions present in the appliance or equipment for which they are intended.
Consequently a transformer for switch mode power supply tested under conditions present in
the appliance or equipment for which it is intended has to comply with the following clauses,
subclauses or parts thereof, all other clauses, subclauses or parts thereof being considered to
be covered by the relevant product standard:
1 - 2 - 3 - 4 - 5.1 - 5.2 - 5.3 - 5.4 - 5.5 - 5.6 - 5.7 - 5.12 - 7.1 - 7.2 - 7.5 - 8.2 - 8.11 - 14.101 - 18.1 -
18.2 - 18.3 - 19.1 - 19.12 - 20.9 - 26.1 - 26.2 - 26.3 - 26.101 - 26.102 - 26.103 - Annexes A, C, D,
G, K, L, M, N, P.
NOTE – Attention is drawn to the fact that if the appliance or equipment standard does not include tests for
short-circuit or overload protection of the transformer, relevant tests of clause 15 may have to be made.

6 Ratings
This clause of part 1 is applicable except as follows:
Addition:
6.101 The no-load output voltage shall not exceed:
– 1000 V a.c. or 1415 V ripple-free d.c. for separating transformers, for a.c. the preferred
values for the rated output voltage being: 72 V, 120 V, 230 V, 400 V, 440 V and 660 V;

– 10 – 61558-2-17 © CEI:1997
– 500 V courant alternatif ou 708 V courant continu lissé pour les transformateurs de

séparation des circuits, pour le courant alternatif les valeurs préférentielles de la tension

secondaire assignée étant: 72 V, 120 V, 230 V, 400 V et 440 V;

– 50 V courant alternatif et/ou 120 V courant continu lissé pour les transformateurs de

sécurité, pour le courant alternatif les valeurs préférentielles de la tension secondaire

assignée étant: 6 V, 12 V, 24 V, 42 V et 48 V.

6.102 La puissance assignée ne doit pas dépasser 10 kVA pour les transformateurs
monophasés et 16 kVA pour les transformateurs polyphasés.

Les valeurs préférentielles de la puissance assignée sont:

10 VA, 16 VA, 25 VA, 40 VA, 63 VA, 100 VA, 160 VA, 250 VA, 400 VA, 630 VA, 1000 VA,
1600 VA, 2500 VA, 4000 VA, 6300 VA et 10 000 VA pour les transformateurs monophasés;
100 VA, 160 VA, 250 VA, 400 VA, 630 VA, 1000 VA, 1600 VA, 2500 VA, 4000 VA, 6300 VA,
10 000 VA et 16 000 VA pour les transformateurs polyphasés.
6.103 Les fréquences assignées couvrent le domaine de 500 Hz à 1 MHz.
6.104 La tension primaire assignée ne doit pas dépasser 1000 V courant alternatif.
7 Classification
L’article de la partie 1 est applicable.
8 Marquage et indications
L’article de la partie 1 est applicable à l’exception de ce qui suit:

61558-2-17 © IEC:1997 – 11 –
– 500 V a.c. or 708 V ripple-free d.c. for isolating transformers, for a.c. the preferred

values for the rated output voltage being: 72 V, 120 V, 230 V, 400 V and 440 V;

– 50 V a.c. and/or 120 V ripple-free d.c. for safety isolating transformers, for a.c. the

preferred values for the rated output voltage being: 6 V, 12 V, 24 V, 42 V and 48 V.

6.102 The rated output shall not exceed 10 kVA for single-phase transformers and 16 kVA

for polyphase transformers.
Preferred values for the rated output are:

10 VA, 16 VA, 25 VA, 40 VA, 63 VA, 100 VA, 160 VA, 250 VA, 400 VA, 630 VA, 1000 VA,

1600 VA, 2500 VA, 4000 VA, 6300 VA and 10 000 VA for single-phase transformers;
100 VA, 160 VA, 250 VA, 400 VA, 630 VA, 1000 VA, 1600 VA, 2500 VA, 4000 VA, 6300 VA,
10000 VA and 16 000 VA for polyphase transformers.
6.103 Rated frequencies range from 500 Hz to 1 MHz
6.104 The rated supply voltage shall not exceed 1000 V a.c.
7 Classification
This clause of part 1 is applicable.
8 Marking and other information
This clause of part 1 is applicable except as follows:

– 12 – 61558-2-17 © CEI:1997
...
