IEC 61041-4:1997

NORME
CEI
INTERNATIONALE
IEC
61041-4
INTERNATIONAL
Première édition
STANDARD
First edition
1997-05
Magnétoscopes hors radiodiffusion –
Méthodes de mesure –
Partie 4:
Bande étalon (NTSC/PAL/SECAM)
Non-broadcast video tape recorders –
Methods of measurement –
Part 4:
Calibration tape (NTSC/PAL/SECAM)
Numéro de référence
Reference number
CEI/IEC 61041-4: 1997

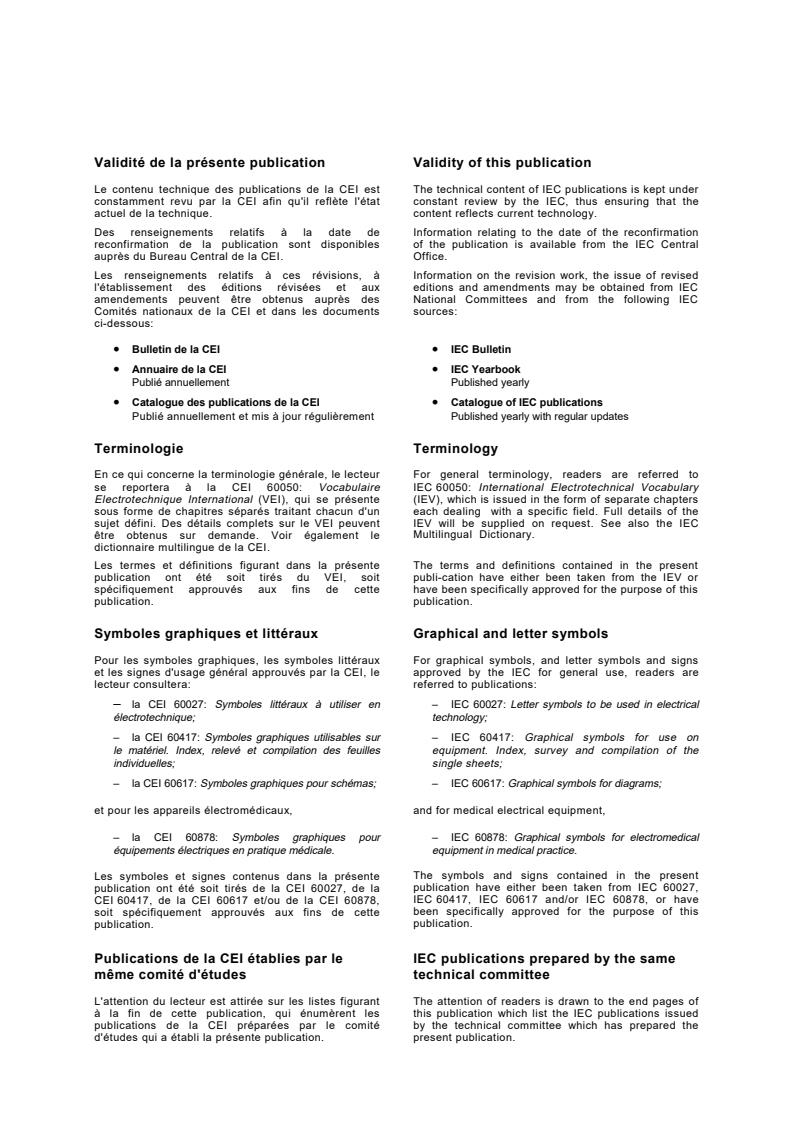

Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation
reconfirmation de la publication sont disponibles of the publication is available from the IEC Central
auprès du Bureau Central de la CEI. Office.
Les renseignements relatifs à ces révisions, à Information on the revision work, the issue of revised
l'établissement des éditions révisées et aux editions and amendments may be obtained from IEC
amendements peuvent être obtenus auprès des National Committees and from the following IEC
Comités nationaux de la CEI et dans les documents sources:
ci-dessous:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• •
Catalogue des publications de la CEI Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire IEC 60050: International Electrotechnical Vocabulary
Electrotechnique International (VEI), qui se présente (IEV), which is issued in the form of separate chapters
sous forme de chapitres séparés traitant chacun d'un each dealing with a specific field. Full details of the
sujet défini. Des détails complets sur le VEI peuvent IEV will be supplied on request. See also the IEC
être obtenus sur demande. Voir également le Multilingual Dictionary.
dictionnaire multilingue de la CEI.
Les termes et définitions figurant dans la présente The terms and definitions contained in the present
publication ont été soit tirés du VEI, soit publi-cation have either been taken from the IEV or
spécifiquement approuvés aux fins de cette have been specifically approved for the purpose of this
publication. publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera: referred to publications:
– IEC 60027: Letter symbols to be used in electrical
– la CEI 60027: Symboles littéraux à utiliser en
technology;
électrotechnique;
– IEC 60417: Graphical symbols for use on
– la CEI 60417: Symboles graphiques utilisables sur
le matériel. Index, relevé et compilation des feuilles equipment. Index, survey and compilation of the
individuelles; single sheets;
– la CEI 60617: Symboles graphiques pour schémas; – IEC 60617: Graphical symbols for diagrams;
and for medical electrical equipment,
et pour les appareils électromédicaux,
– IEC 60878: Graphical symbols for electromedical
– la CEI 60878: Symboles graphiques pour
équipements électriques en pratique médicale. equipment in medical practice.
The symbols and signs contained in the present
Les symboles et signes contenus dans la présente
publication have either been taken from IEC 60027,
publication ont été soit tirés de la CEI 60027, de la
IEC 60417, IEC 60617 and/or IEC 60878, or have
CEI 60417, de la CEI 60617 et/ou de la CEI 60878,
been specifically approved for the purpose of this
soit spécifiquement approuvés aux fins de cette
publication.
publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
The attention of readers is drawn to the end pages of
L'attention du lecteur est attirée sur les listes figurant
this publication which list the IEC publications issued
à la fin de cette publication, qui énumèrent les
by the technical committee which has prepared the
publications de la CEI préparées par le comité
present publication.
d'études qui a établi la présente publication.

NORME
CEI
INTERNATIONALE
IEC
61041-4
INTERNATIONAL
Première édition
STANDARD
First edition
1997-05
Magnétoscopes hors radiodiffusion –
Méthodes de mesure –
Partie 4:
Bande étalon (NTSC/PAL/SECAM)
Non-broadcast video tape recorders –
Methods of measurement –
Part 4:
Calibration tape (NTSC/PAL/SECAM)
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

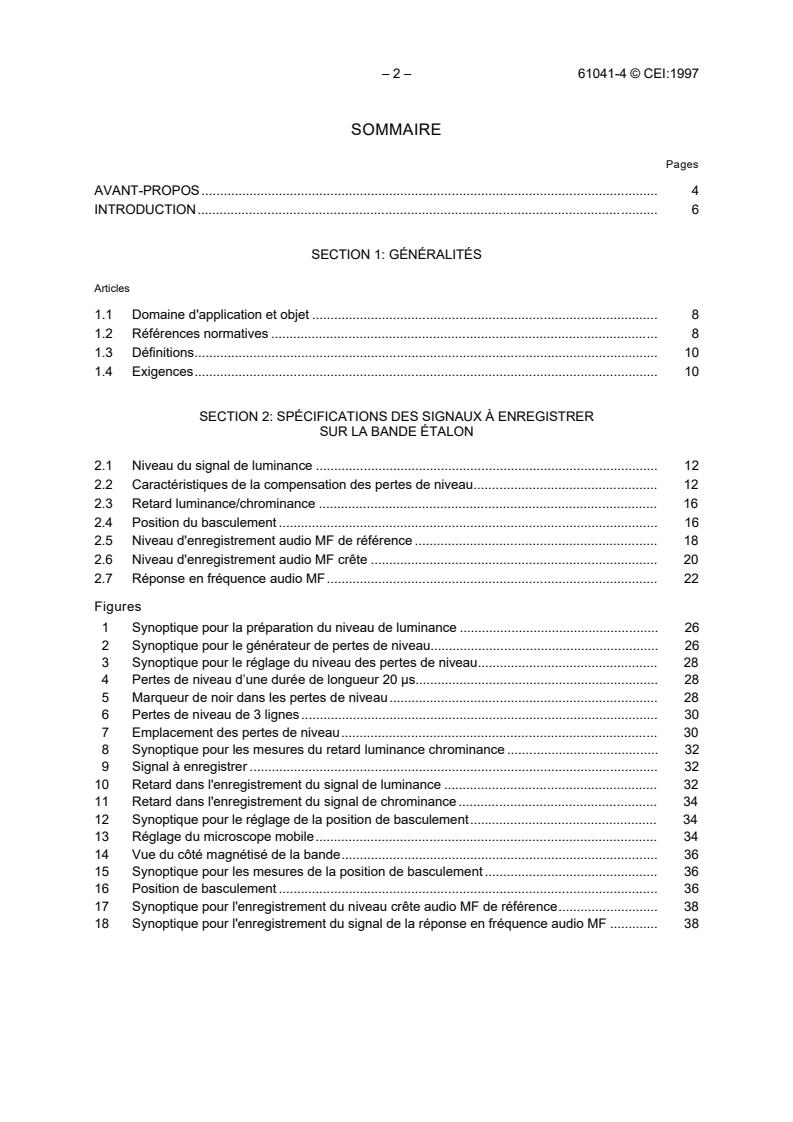

– 2 – 61041-4 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS. 4
INTRODUCTION. 6
SECTION 1: GÉNÉRALITÉS
Articles
1.1 Domaine d'application et objet .8
1.2 Références normatives. 8
1.3 Définitions. 10
1.4 Exigences. 10
SECTION 2: SPÉCIFICATIONS DES SIGNAUX À ENREGISTRER
SUR LA BANDE ÉTALON
2.1 Niveau du signal de luminance . 12
2.2 Caractéristiques de la compensation des pertes de niveau. 12
2.3 Retard luminance/chrominance. 16
2.4 Position du basculement . 16
2.5 Niveau d'enregistrement audio MF de référence . 18
2.6 Niveau d'enregistrement audio MF crête . 20
2.7 Réponse en fréquence audio MF. 22
Figures
1 Synoptique pour la préparation du niveau de luminance . 26
2 Synoptique pour le générateur de pertes de niveau. 26
3 Synoptique pour le réglage du niveau des pertes de niveau. 28
4 Pertes de niveau d’une durée de longueur 20 μs. 28
5 Marqueur de noir dans les pertes de niveau. 28
6 Pertes de niveau de 3 lignes . 30
7 Emplacement des pertes de niveau. 30
8 Synoptique pour les mesures du retard luminance chrominance . 32
9 Signal à enregistrer . 32
10 Retard dans l'enregistrement du signal de luminance . 32
11 Retard dans l'enregistrement du signal de chrominance . 34
12 Synoptique pour le réglage de la position de basculement. 34
13 Réglage du microscope mobile. 34
14 Vue du côté magnétisé de la bande. 36
15 Synoptique pour les mesures de la position de basculement . 36
16 Position de basculement . 36
17 Synoptique pour l'enregistrement du niveau crête audio MF de référence. 38
18 Synoptique pour l'enregistrement du signal de la réponse en fréquence audio MF . 38

61041-4 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 5
INTRODUCTION. 7
SECTION 1: GENERAL
Clause
1.1 Scope and object. 9
1.2 Normative references. 9
1.3 Definitions. 11
1.4 Requirements. 11
SECTION 2: SPECIFICATIONS OF THE SIGNALS TO BE RECORDED
ON THE CALIBRATION TAPE
2.1 Luminance signal level. 13
2.2 Dropout compensation characteristics. 13
2.3 Y/C delay. 17
2.4 Switching position. 17
2.5 Audio FM reference recording level . 19
2.6 Audio FM peak recording level. 21
2.7 Audio FM frequency response . 23
Figures
1 Block diagram for luminance level preparation . 27
2 Block diagram for the dropout generator. 27
3 Block diagram for dropout level adjustment. 29
4 Dropout of 20 μs duration.29
5 Black marker in the dropout . 29
6 Dropout of 3 H duration. 31
7 Location of dropouts. 31
8 Block diagram for Y/C delay measurement. 33
9 Signal to be recorded . 33
10 Delay in the luminance signal recording. 33
11 Delay in the chrominance signal recording . 35
12 Block diagram for switching position adjustment . 35
13 Setting of the travelling microscope . 35
14 View on the magnetic coating side of the tape. 37
15 Block diagram for switching position measurement. 37
16 Switching position. 37
17 Block diagram for audio FM reference peak level recording. 39
18 Block diagram for audio FM frequency response signal recording . 39

– 4 – 61041-4 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
__________
MAGNÉTOSCOPES HORS RADIODIFFUSION –
MÉTHODES DE MESURE –
Partie 4: Bande étalon (NTSC/PAL/SECAM)
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61041-4 a été établie par le sous-comité 60B: Enregistrement
vidéo, puis par le sous-comité 100B: Enregistrement, du comité d’études 100 de la CEI:
Systèmes et appareils audio, vidéo et multimédia.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
100B/44/FDIS 100B/64/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La CEI 61041 comprend les parties suivantes, présentées sous le titre général:
Magnétoscopes hors radiodiffusion – Méthodes de mesure:
Partie 1: 1990, Généralités, caractéristiques vidéo (NTSC/PAL) et audio (enregistrement longitudinal)
Partie 2: 1994, Caractéristiques vidéo chrominance SECAM
Partie 3: 1993, Caractéristiques audio pour l’enregistrement MF
Partie 4: 1997, Bande étalon (NTSC/PAL/SECAM)
Partie 5: 1997, Magnétoscopes en bande élargie, y compris ceux équipés de connecteurs Y/C
(NTSC/PAL)
61041-4 © IEC:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
__________
NON-BROADCAST VIDEO TAPE RECORDERS –
METHODS OF MEASUREMENT –
Part 4: Calibration tape (NTSC/PAL/SECAM)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61041-4 has been prepared by subcommittee 60B: Video recording,
then by subcommittee 100B: Recording, of IEC technical committee 100: Audio, video and
multimedia systems and equipment.
The text of this standard is based on the following documents:
FDIS Report on voting
100B/44/FDIS 100B/64/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
IEC 61041 consists of the following parts under the general title: Non-broadcast video tape
recorders – Methods of measurement:
Part 1: 1990, General video (NTSC/PAL) and audio (longitudinal) characteristics
Part 2: 1994, Video characteristics chrominance SECAM
Part 3: 1993, Audio characteristics for FM recording
Part 4: 1997, Calibration tape (NTSC/PAL/SECAM)
Part 5: 1997, High-band video tape recorders, including those equipped with Y/C video
connectors (NTSC/PAL)
– 6 – 61041-4 © CEI:1997
INTRODUCTION
La présente partie de la CEI 61041 a été établie pour les raisons indiquées ci-dessous.
Certaines mesures destinées aux magnétoscopes hors radiodiffusion et décrites dans la CEI 61041
nécessitent des signaux d'essai spécifiques qui ne peuvent pas être disponibles avec un
générateur de signaux d'essai d'utilisation générale. Dans ce cas, on peut fabriquer une bande
étalon et on peut l'utiliser pour fournir les signaux d'essai nécessaires aux mesures.
Les magnétoscopes disponibles aujourd'hui sur le marché ont une compatibilité
d'enregistrement et de lecture à condition que le niveau des signaux d'essai et les fréquences
des porteuses à enregistrer soient calées avec précision selon les spécifications. La bande
étalon peut alors être fabriquée en enregistrant les signaux d'essai spécifiés sur un
magnétoscope hors radiodiffusion correspondant au format d'enregistrement utilisé.
Cette partie de la CEI 61041 spécifie les signaux d'essai audio et vidéo à enregistrer sur la bande
étalon qui est utilisée pour mesurer les caractéristiques vidéo et audio des magnétoscopes
hors radiodiffusion, conformément aux principes de mesure prescrits par la CEI 61041.

61041-4 © IEC:1997 – 7 –
INTRODUCTION
This part of IEC 61041 has been prepared for the reasons given below.
Some of the measurement items for non-broadcast video tape recorders in IEC 61041 require
specific test signals which may not be available from a general purpose test signal generator.
In this case, a calibration tape can be made and used to supply the required test signals for
measurement.
The video tape recorders on the market today have very good record and playback
compatibility, provided that the level of the test signals and the frequencies of the carriers to be
recorded are set precisely within specifications. The calibration tape can therefore be made
using a non-broadcast video tape recorder of the relevant recording format by recording the
specified test signals.
This part of IEC 61041 specifies the video and audio test signals to be recorded on the calibration
tape which is used when measuring video and audio characteristics of non-broadcast video
tape recorders, in accordance with the measurement items prescribed in IEC 61041.

– 8 – 61041-4 © CEI:1997
MAGNÉTOSCOPES HORS RADIODIFFUSION –
MÉTHODES DE MESURE –
Partie 4: Bande étalon (NTSC/PAL/SECAM)
1 Section 1: Généralités
1.1 Domaine d'application et objet
La présente partie de la CEI 61041 spécifie les exigences générales pour les bandes étalons
qui sont utilisées pour la mesure des caractéristiques de signeaux en lecture, des
magnétoscopes hors radiodiffusion (NTSC/PAL/SECAM).
La bande étalon spécifiée dans cette partie de la CEI 61041 s'applique en particulier aux
procédés de mesure prescrits dans la CEI 61041 et qui nécessitent des signaux d'essai
complexes ou des signaux d'essai non disponibles avec un générateur d'usage général de
signaux d'essai.
L’objet de cette partie est de décrire les méthodes de mesure pour les magnétoscopes hors
radiodiffusion.
Cette partie de la CEI 61041 décrit également les processus pour générer les signaux et pour
les enregistrer sur la bande étalon.
1.2 Références normatives
Les document normatifs suivants contiennent des dispositions qui, par suite de la référence qui
y est faite, constituent des dispositions valables pour la présente partie de la CEI 61041. Au
moment de la publication, les éditions indiquées étaient en vigueur. Toute document normatifs
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 61041 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des document normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60094-2: 1994, Systèmes d'enregistrement et de lecture sur bandes magnétiques –
Partie 2: Bandes magnétiques étalons
CEI 61041-1: 1990, Magnétoscopes hors radiodiffusion – Méthodes de mesure – Partie 1:
Généralités, caractéristiques vidéo (NTSC/PAL) et audio (enregistrement longitudinal)
CEI 61041-2: 1994, Magnétoscopes hors radiodiffusion – Méthodes de mesure – Partie 2:
Caractéristiques vidéo chrominance SECAM
CEI 61041-3: 1993, Magnétoscopes hors radiodiffusion – Méthodes de mesure – Partie 3:
Caractéristiques audio pour l'enregistrement MF
CEI 61054: 1991, Système de magnétoscope à cassette à balayage hélicoïdal utilisant la
bande magnétique de 12,65 mm (0,5 in) (format VHS) – Enregistrement audio MF
UIT-R Recommandation 471-1: 1990, Nomenclature et description des signaux de barre de couleur
EIA RS 189A: 1976, Mire de barre de couleurs

61041-4 © IEC:1997 – 9 –
NON-BROADCAST VIDEO TAPE RECORDERS –
METHODS OF MEASUREMENT –
Part 4: Calibration tape (NTSC/PAL/SECAM)
1 Section 1: General
1.1 Scope and object
This part of IEC 61041 specifies the general requirements for the calibration tape which is used
for measurement of signal characteristics of the playback systems of non-broadcast video tape
recorders (NTSC/PAL/SECAM).
The calibration tape specified in this part of IEC 61041 applies particularly to the measurement
items prescribed in the relevant part of IEC 61041 which require complex test signals, which
are unavailable from a general purpose test signal generator.
The object of this part is to describe the methods of measurement for non-broadcast video
tape recorders.
This part of IEC 61041 describes also the procedures for generating the signals and for
recording the signals on the calibration tape.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61041. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 61041 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60094-2: 1994, Magnetic tape sound recording and reproducing systems – Part 2:
Calibration tapes
IEC 61041-1: 1990, Non-broadcast video tape recorders – Methods of measurement – Part 1:
General video (NTSC/PAL) and audio (longitudinal) characteristics
IEC 61041-2: 1994, Non-broadcast video tape recorders – Methods of measurement – Part 2:
Video characteristics chrominance SECAM
IEC 61041-3: 1993, Non-broadcast video tape recorders – Methods of measurement – Part 3:
Audio characteristics for FM recording
IEC 61054: 1991, Helical-scan video tape cassette system using 12,65 mm (0,5 in) magnetic
tape on type VHS – FM audio recording
ITU-R Recommendation 471-1: 1990, Nomenclature and description of colour bar signals
EIA RS-189A: 1976, Encoded colour bar signal

– 10 – 61041-4 © CEI:1997
1.3 Définitions
Pour les besoins de la présente partie de la CEI 61041, les définitions suivante s’appliquent:
1.3.1 bande étalon: Bande utilisée pour évaluer les performances caractéristiques des
magnétoscopes hors radiodiffusion. Cette bande contient des signaux vidéo et audio MF
appropriés aux magnétoscopes à essayer, en tenant compte des procédés spécifiés pour
l'essai des systèmes audio décrits dans la CEI 60094-2.
1.3.2 magnétoscope étalon: Magnétoscope utilisé pour enregistrer les signaux d'essai
spécifiés dans la présente partie de la CEI 61041 afin de produire des bandes étalons.
1.4 Exigences
1.4.1 Bande magnétique à utiliser
La bande vidéo à utiliser doit être conforme aux spécifications du format d'enregistrement du
magnétoscope étalon. Il est préférable d'utiliser une bande référencée.
1.4.2
Signal vidéo à enregistrer
Le signal vidéo à enregistrer doit être conforme au signal de télévision standard spécifié pour
l'enregistrement et la lecture sur le magnétoscope étalon.
1.4.3 Signal audio à enregistrer
Le signal audio à enregistrer doit être conforme au format d'enregistrement audio spécifié pour
l'enregistrement et la lecture sur le magnétoscope étalon.
1.4.4 Marquage sur la cassette
La cassette doit porter les informations suivantes:
– système de télévision;
– format d'enregistrement utilisé;
– informations sur les signaux;
– date/mois/année de l'enregistrement sur la bande;
– nom de la personne ou de la société qui a réalisé l'enregistrement;
– autres informations.
61041-4 © IEC:1997 – 11 –
1.3 Definitions
For the purpose of this part of IEC 61041, the following definitions apply:
1.3.1 calibration tape: Tape used to evaluate aspects of the performance of non-broadcast
video tape recorders. This tape contains video and FM audio signals appropriate to the video
tape recorder to be tested, taking into consideration the specified items in the audio system
test described in IEC 60094-2.
1.3.2 calibration tape recorder: Video tape recorder which is used to record the test signals
specified in this part of IEC 61041 for producing the calibration tape.
1.4 Requirements
1.4.1 Magnetic tape to be used
The video tape to be used shall conform to the recording format specifications of the
calibration tape recorder. It is preferable to use a subreference tape.
1.4.2
Video signal to be recorded
The video signal to be recorded shall conform to the standard TV signal specified for record
and playback of the calibration tape recorder.
1.4.3 Audio signal to be recorded
The audio signal to be recorded shall conform to the audio recording format specified for
record and playback of the calibration tape recorder.
1.4.4 Marking on the cassette
The cassette shall be labelled with the following information:
– TV system;
– applicable recording format;
– details of signals;
– date/month/year when the tape was recorded;
– name of the person or the company who made the recording;
– others.
– 12 – 61041-4 © CEI:1997
2 Section 2: Spécifications des signaux à enregistrer sur la bande étalon
2.1 Niveau du signal de luminance
Ce paragraphe spécifie le signal de luminance à enregistrer sur la bande étalon avec la
fréquence spécifiée pour le fond du signal de synchronisation et pour le blanc de crête, avec la
déviation en fréquence, de façon à être conforme au format d'enregistrement.
2.1.1 Synoptique
La figure 1 illustre le synoptique pour générer le signal sur cette partie de la bande étalon.
2.1.2 Signal à enregistrer
Le signal vidéo à enregistrer sur la bande étalon doit être une mire de barre de couleur de type
(b) selon la Recommandation 471-1 de l’UIT-R ou son équivalent, contenant un signal de blanc
à 100 % (0,714 V pour les systèmes NTSC et 0,700 V pour les systèmes PAL). Le niveau
c-c c-c
du signal de synchronisation doit être de 40 % (0,286 V ) pour les systèmes NTSC, ou de
c-c
43 % (0,300 V ) pour les systèmes PAL/SECAM.
c-c
2.1.3 Procédures
a) Injecter dans le magnétoscope étalon le signal provenant du générateur de signaux
d'essai de télévision.
b) Utiliser un vérificateur de porteuse (ou un analyseur de spectre) et observer la sortie du
modulateur de fréquence du signal de luminance. Régler alors la fréquence du fond du
signal de synchronisation, la fréquence du blanc de crête et la déviation de fréquence
comme spécifié ci-dessous.
En tenant compte des fréquences de référence spécifiées pour le format d'enregistrement
du magnétoscope étalon, la fréquence du fond du signal de synchronisation doit se situer
à ±0,05 MHz, celle du blanc de crête à ±0,05 MHz et la variation de fréquence à ±2 %.
NOTE – Pour des mesures précises, utiliser le vérificateur de porteuse. L'utilisation d'un analyseur de spectre
pour effectuer les mesures peut provoquer des erreurs de mesure plus importantes.
Il est préférable de contrôler avant de commencer les mesure que le signal de chrominance correspond aux
spécifications relatives au format.
2.2 Caractéristiques de la compensation des pertes de niveau
Ce paragraphe spécifie le signal à enregistrer sur la bande étalon pour mesurer les
caractéristiques de la compensation des pertes de niveau du signal de luminance. Avec cette
méthode conforme à la méthode décrite en 2.8.3 a) de la CEI 61041-1, les caractéristiques de
la compensation des pertes de niveau (DCC) peuvent être mesurées simplement en utilisant
un moniteur de télévision.
2.2.1 Synoptique
Les figures 2 et 3 illustrent le synoptique du générateur de pertes de niveau et le système de
réglage du niveau des pertes pour générer le signal sur cette partie de la bande étalon.
2.2.2 Signal à enregistrer
Le signal vidéo à enregistrer sur la bande étalon doit être celui indiqué à la figure 4 et spécifié
en 2.8.3 a) de la CEI 61041-1.

61041-4 © IEC:1997 – 13 –
2 Section 2: Specifications of the signals to be recorded on the calibration tape
2.1 Luminance signal level
This subclause specified the luminance signals to be recorded on the calibration tape with
specified sync-tip frequency, peak white frequency, and frequency deviation, so that they
conform to the recording format.
2.1.1 Block diagram
Figure 1 shows the block diagram for generating the signal on this section of the calibration
tape.
2.1.2 Signal to be recorded
The video signal to be recorded on the calibration tape shall be a colour bar signal of ITU-R
Recommendation 471-1, type (b) or equivalent containing a 100 % (0,714 V and 0,700 V
p-p p-p
for PAL) white signal. The level of the sync signal shall be 40 % (0,286 V ) for NTSC or 43 %
p-p
(0,300 V ) for PAL/SECAM.
p-p
2.1.3 Procedures
a) Input the signal from a TV test signal generator to the calibration tape recorder.
b) Using a carrier checker (or a spectrum analyzer), observe the output from the frequency
modulator of the luminance signal. Then, adjust the sync-tip frequency, the peak white
frequency, and the frequency deviation as specified below.
With respect to the reference frequencies specified for the recording format of the calibration
tape recorder, the sync-tip frequency shall be within ±0,05 MHz, the peak white frequency shall
be within ±0,05 MHz, and the frequency deviation shall be within ±2 %.
NOTE – For precise measurement, use a carrier checker. Use of a spectrum analyzer for this measurement may
result in larger measurement errors.
It is advisable to check that the recording current for the chrominance signal meets the specification for the
respective format, prior to starting measurement.
2.2 Dropout compensation characteristics
This subclause specified the signal to be recorded on the calibration tape for measurement of
the dropout compensation characteristic of the luminance signal. With this method, in
accordance with the method described in 2.8.3 a) of IEC 61041-1, the dropout compensation
characteristic (DCC) can be measured simply by using a TV monitor.
2.2.1 Block diagram
Figures 2 and 3 show the block diagram of the dropout generator and the dropout level
adjustment system for generating the signal on this section of the calibration tape.
2.2.2 Signal to be recorded
The video signal to be recorded on the calibration tape shall be as shown in figure 4, which is
specified in 2.8.3 a) of IEC 61041-1.

– 14 – 61041-4 © CEI:1997
2.2.3 Procédure
a) La figure 2 illustre le circuit traitant de la luminance du signal qui est un circuit
générateur de pertes de niveau.
b) Injecter un signal gris de 50 % de blanc (0,357 V pour les systèmes NTSC et 0,350 V
c-c c-c
pour les systèmes PAL/SECAM) sur la borne d'entrée du signal vidéo du circuit générateur
de pertes de niveau. De même, injecter un signal de synchronisation ligne sur la borne
d'entrée du signal de synchronisation ligne du circuit générateur de pertes de niveau, et un
signal de synchronisation trame sur la borne d'entrée du signal de synchronisation trame.
c) Ne pas enregistrer de signal de chrominance, ni de signal audio haute fidélité.
d) La figure 3 illustre également le système au réglage de niveau des pertes dans le signal
d'enregistrement de luminance MF qui est illustré en figure 4.
Les niveaux relatifs à chaque position de contact des commutateurs commandés par la
commande SW de la figure doivent être réglés avec des affaiblisseurs, comme suit:
– 0 dB: la bande est enregistrée avec un courant d'enregistrement optimal;
– –10 dB: la bande est enregistrée avec un courant d'enregistrement réduit de façon
que le niveau reproduit soit inférieur de 10 dB à celui reproduit quand il est enregistré
avec le courant d'enregistrement optimal;
– –20 dB: la bande est enregistrée avec un courant d'enregistrement réduit de façon
que le niveau reproduit soit inférieur de 20 dB à celui reproduit quand il est enregistré
avec le courant d'enregistrement optimal;
– –30 dB: la bande est enregistrée avec un courant d'enregistrement réduit de façon
que le niveau reproduit soit inférieur de 30 dB à celui reproduit quand il est enregistré
avec le courant d'enregistrement optimal.
e) En utilisant le signal de synchronisation ligne comme référence de temps, le premier multi-
vibrateur monostable (MM) dont la constante de temps est de 22,5 μs, provoque le déclenchement
du second multivibrateur monostable pour le marqueur de noir. Le deuxième multivibrateur
monostable provoque une impulsion de 5 μs utilisée comme le marqueur de niveau noir.
D'autre part, le multivibrateur monostable dont la constante de temps est de 15 μs provoque
le déclenchement du multivibrateur monostable suivant pour la perte de niveau dont la
constante de temps est de 20 μs. Le marqueur de noir de 5 μs est inséré dans les pertes de
niveau de 20 μs par le circuit de mélange (MIX) indiqué à la figure 2. Comme le précise la
figure 5, le marqueur disparaît pendant la lecture, lorsque les pertes de niveau sont importantes.
f) En utilisant le signal de synchronisation trame comme référence de temps, les signaux
suivants sont générés:
NOTE – V est l'abréviation de balayage vertical (1 trame).
– perte de niveau de –10 dB d'une durée de 20 μs dans la durée d'une ligne après 1/5 V
du signal de synchronisation trame;
– perte de niveau de –20 dB d'une durée de 20 μs dans la durée d'une ligne après 2/5 V
du signal de synchronisation trame;
– perte de niveau de –30 dB d'une durée de 20 μs dans la durée d'une ligne après 3/5 V
du signal de synchronisation trame.
g) Comme l'indique la figure 6, en utilisant le signal de synchronisation trame comme référence
de temps, une perte de niveau de 3 lignes avec un marqueur de noir (–30 dB ou pas de signal)
d'une durée de 5 μs est insérée dans chaque ligne toutes les 3 lignes qui suivent 4/5 V.
h) Comme l'indique la figure 7, les pertes de niveau à enregistrer sur la bande étalon sont
situées dans les cycles de balayage vertical.

61041-4 © IEC:1997 – 15 –
2.2.3 Procedure
a) Figure 2 shows the luminance processing circuitry for the signal which is a dropout
generator circuit.
b) Input a white signal of 50 % (grey) (0,357 V for NTSC and 0,350 V for PAL/SECAM)
p-p p-p
to the video signal input for the dropout generator circuit. Also supply a horizontal sync
signal and a vertical sync signal to the horizontal and vertical sync signal inputs of the
dropout generator circuit.
c) Do not record chrominance or hi-fi audio signal.
d) Figure 3 also shows the level adjustment system of the dropout in the Y-FM recording
signal which is shown in figure 4.
The levels at each contact position of the switches controlled by the SW control in the figure
shall be adjusted with the attenuators as follows:
– 0 dB: the tape is recorded with optimum recording current;
– –10 dB: the tape is recorded with the recording current reduced so that the
reproduced level is 10 dB lower than the level reproduced when recorded with the
optimum recording current;
– –20 dB: the tape is recorded with the recording current reduced so that the
reproduced level is 20 dB lower than the level reproduced when recorded with the
optimum recording current;
– –30 dB: the tape is recorded with the recording current reduced so that the
reproduced level is 30 dB lower than the level reproduced when recorded with the
optimum recording current.
e) Using the horizontal sync signal as the timing reference, the first monostable
multivibrator (MM) whose time constant is 22,5 μs, generates the trigger for the second
monostable multivibrator for the black marker. The second monostable multivibrator generates a
pulse of 5 μs used as the marker of black level. On the other hand, the monostable multi-
vibrator, whose time constant is 15 μs, triggers the next monostable multivibrator for the
dropout, whose time constant is 20 μs. The black marker of 5 μs is inserted in the dropout
of 20 μs in the mixing circuit (MIX) shown in figure 2. As shown in figure 5, the marker
disappears during reproduction when dropouts are deep.
f) Using the vertical sync signal as the timing reference, the following signals are
generated.
NOTE – V is an abbreviation of vertical period (1 field).
– –10 dB dropout of 20 μs within 1 H period after 1/5 V of the vertical sync signal;
– –20 dB dropout of 20 μs within 1 H period after 2/5 V of the vertical sync signal;
– –30 dB dropout of 20 μs within 1 H period after 3/5 V of the vertical sync signal.
g) As shown in figure 6, using the vertical sync signal as the timing reference, a dropout of 3 H
with a black marker (–30 dB or no signal) of 5 μs is inserted in every horizontal period of the 3 H
period that follows 4/5 V.
h) As shown in figure 7, the dropouts recorded on the calibration tape are located within
vertical scanning periods.
– 16 – 61041-4 © CEI:1997
2.3 Retard luminance/chrominance
Ce paragraphe décrit le signal à enregistrer sur la bande étalon pour mesurer le retard du
signal de luminance par rapport au signal de chrominance (pour le retard luminance/
chrominance, se référer à 3.5 de la CEI 61041-1).
2.3.1 Synoptique
La figure 8 illustre le synoptique pour générer le signal sur cette partie de la bande étalon.
2.3.2 Signal à enregistrer
La figure 9 illustre le signal à enregistrer qui est spécifié en 3.5.3 de la CEI 61041-1 pour les
systèmes PAL/NTSC et dans la CEI 61041-2 pour le système SECAM.
2.3.3 Procédures
a) Observer à la fois le signal vidéo appliqué au connecteur d'entrée vidéo et le signal du courant
d'enregistrement appliqué aux têtes vidéo, en utilisant un oscilloscope double trace synchronisé
avec le signal de synchronisation ligne et régler pour une vitesse de balayage de 1 ligne. Le signal
de chrominance doit être interrompu pour mesurer le signal de luminance. Le signal de luminance
sans la synchronisation doit être interrompu pour mesurer le signal de chrominance.
b) Le retard du signal d'enregistrement de luminance T est la durée comprise entre deux
Y
instants, celui pour lequel le niveau du signal est de 50 % sur le front avant du signal de
synchronisation ligne, et celui pour lequel le niveau du signal est de 50 % sur le front arrière
du signal du courant d'enregistrement de luminance correspondant. Voir la figure 10.
c) Le retard du signal d'enregistrement de chrominance T est la durée comprise entre
C
deux instants, celui correspondant au point central le plus bas de la transition du magenta
(M) au vert (V) du signal d'entrée, et celui correspondant au point central le plus bas du
signal d'enregistrement de chrominance convertie correspondant. Voir la figure 11.
d) Le retard du signal de chrominance par rapport au signal de luminance doit être obtenu
par la valeur absolue |T – T |. Enregistrer le signal sur la bande étalon si le retard satisfait
Y C
à la condition |T – T | ≤ 50.
Y C
2.4 Position du basculement
Ce paragraphe spécifie le signal à enregistrer sur la bande étal
...
