IEC 61084-2-2:2003

NORME CEI
INTERNATIONALE 61084-2-2
Première édition
2003-05
Systèmes de goulottes et de conduits profilés
pour installations électriques –
Partie 2-2:
Règles particulières –
Systèmes de goulottes et systèmes de conduits
profilés prévus pour être installés dans le sol
ou encastrés au sol
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 61084-2-2:2003(F)

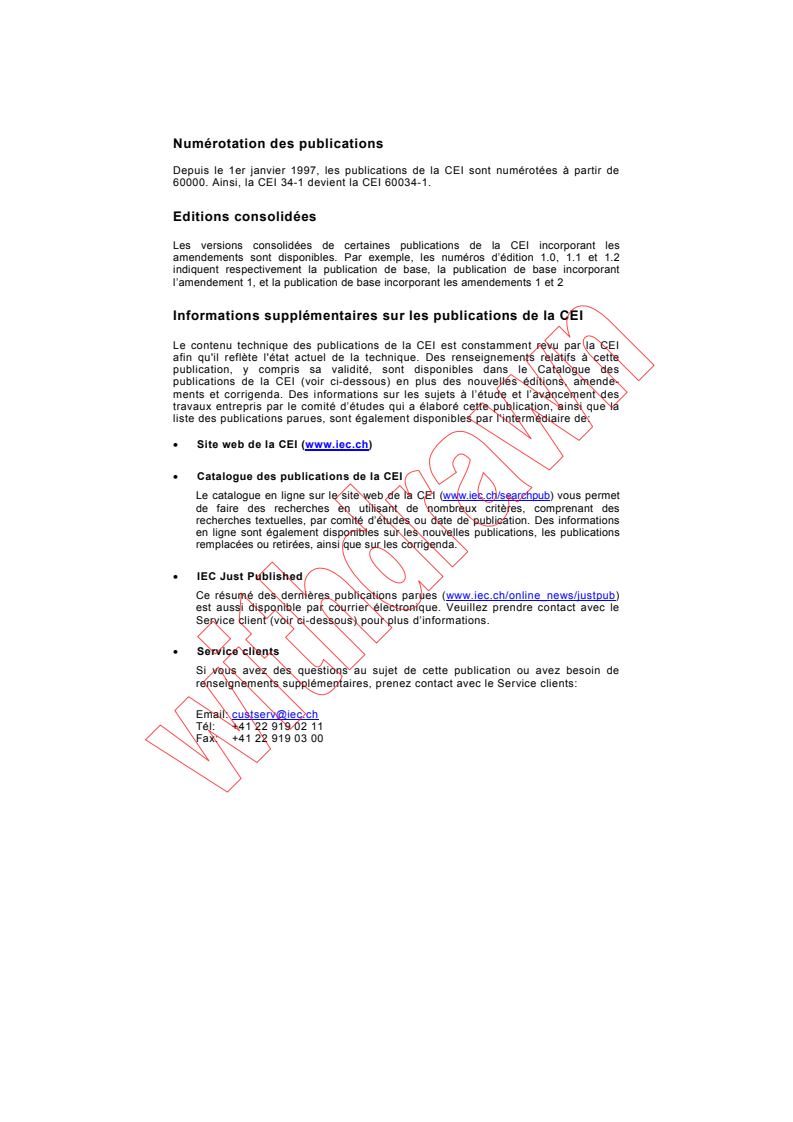

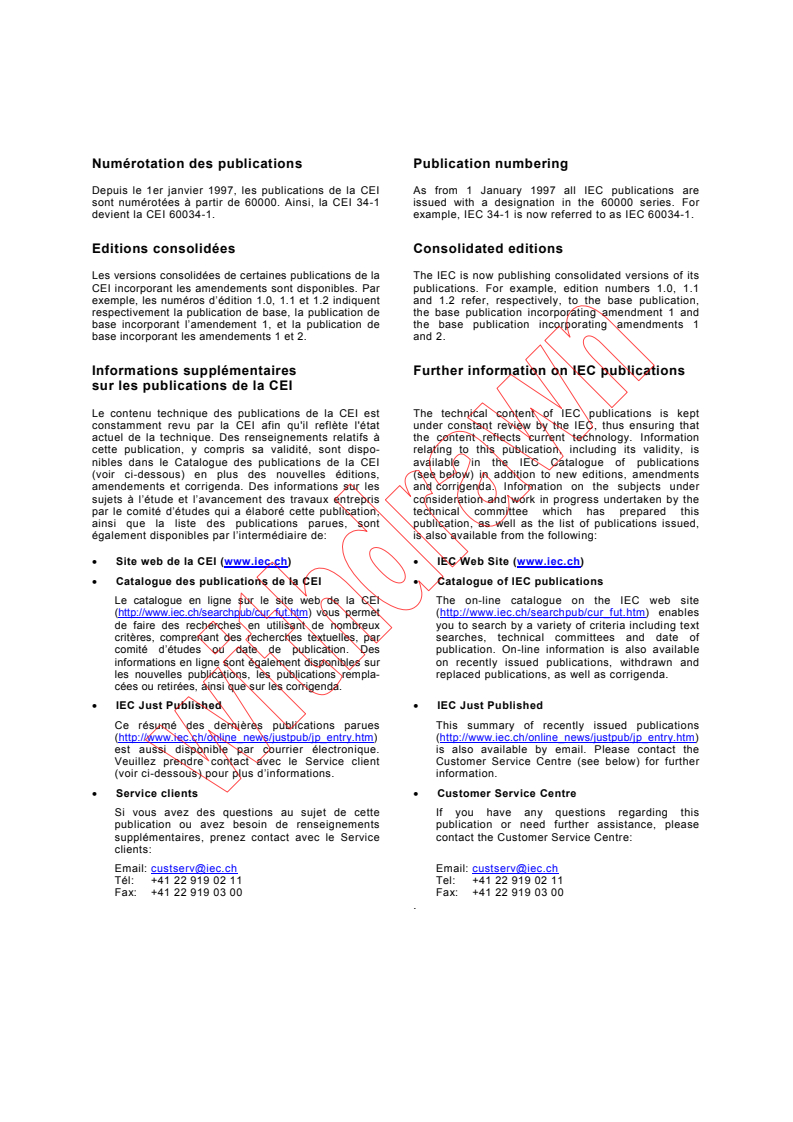

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de
60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les
amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2
indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2
Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 61084-2-2
Première édition
2003-05
Systèmes de goulottes et de conduits profilés
pour installations électriques –
Partie 2-2:
Règles particulières –
Systèmes de goulottes et systèmes de conduits
profilés prévus pour être installés dans le sol
ou encastrés au sol
© IEC 2003 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
U
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 61084-2-2  CEI:2003

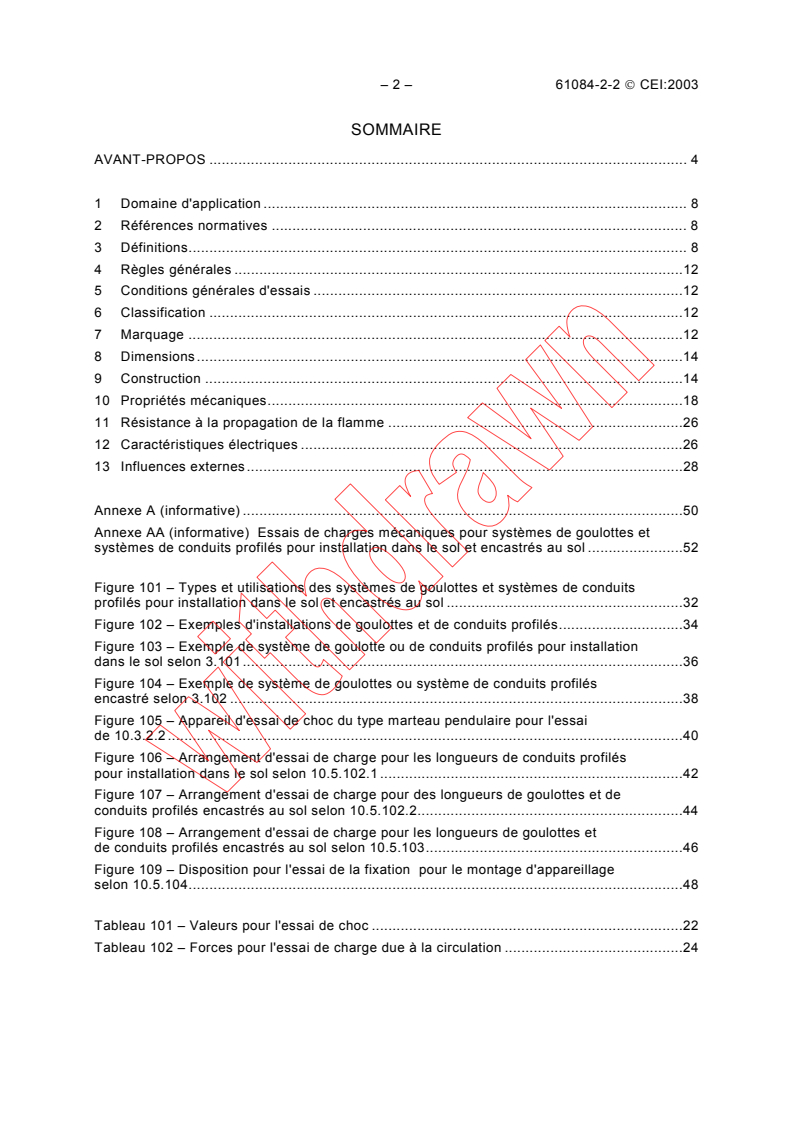

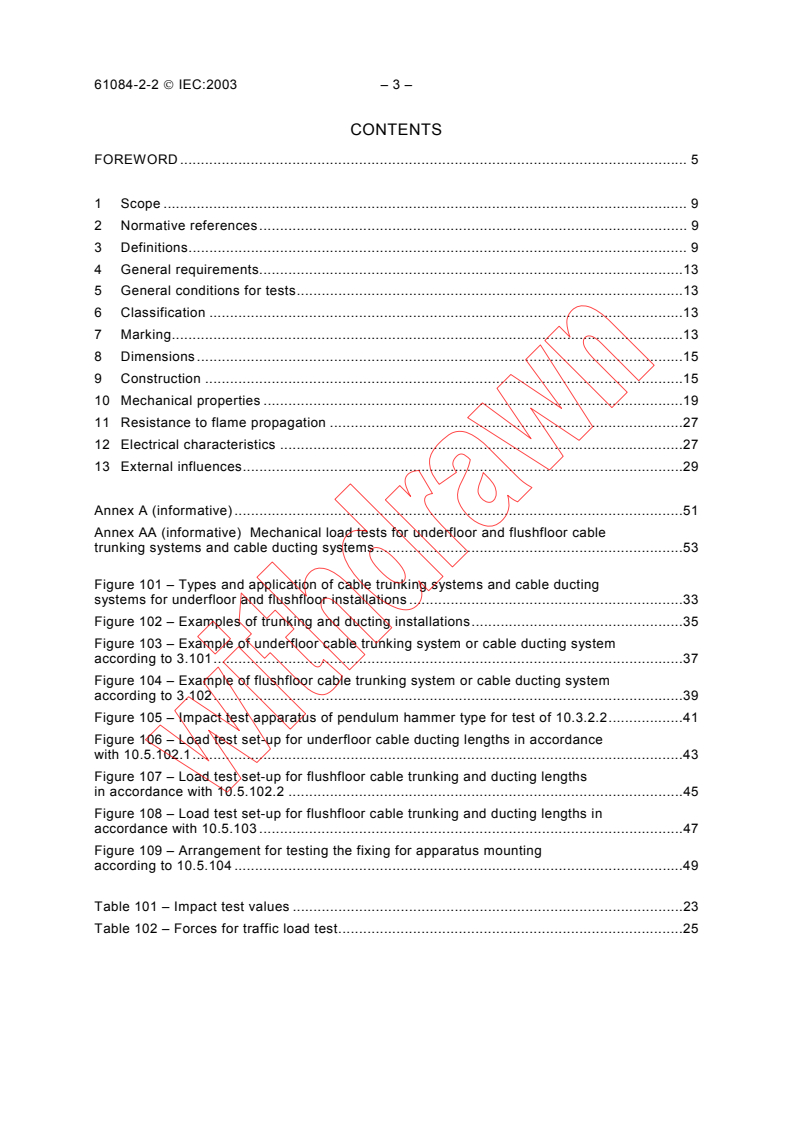

SOMMAIRE
AVANT-PROPOS . 4
1 Domaine d'application . 8
2 Références normatives . 8
3 Définitions. 8
4 Règles générales .12
5 Conditions générales d'essais .12
6 Classification .12
7 Marquage .12
8 Dimensions.14
9 Construction .14
10 Propriétés mécaniques.18
11 Résistance à la propagation de la flamme .26
12 Caractéristiques électriques .26
13 Influences externes.28
Annexe A (informative) .50
Annexe AA (informative) Essais de charges mécaniques pour systèmes de goulottes et
systèmes de conduits profilés pour installation dans le sol et encastrés au sol .52
Figure 101 – Types et utilisations des systèmes de goulottes et systèmes de conduits
profilés pour installation dans le sol et encastrés au sol .32
Figure 102 – Exemples d'installations de goulottes et de conduits profilés.34
Figure 103 – Exemple de système de goulotte ou de conduits profilés pour installation
dans le sol selon 3.101.36
Figure 104 – Exemple de système de goulottes ou système de conduits profilés
encastré selon 3.102 .38
Figure 105 – Appareil d'essai de choc du type marteau pendulaire pour l'essai
de 10.3.2.2.40
Figure 106 – Arrangement d'essai de charge pour les longueurs de conduits profilés
pour installation dans le sol selon 10.5.102.1 .42
Figure 107 – Arrangement d'essai de charge pour des longueurs de goulottes et de
conduits profilés encastrés au sol selon 10.5.102.2.44
Figure 108 – Arrangement d'essai de charge pour les longueurs de goulottes et
de conduits profilés encastrés au sol selon 10.5.103.46
Figure 109 – Disposition pour l'essai de la fixation pour le montage d'appareillage
selon 10.5.104.48
Tableau 101 – Valeurs pour l'essai de choc .22
Tableau 102 – Forces pour l'essai de charge due à la circulation .24

– 4 – 61084-2-2  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
SYSTÈMES DE GOULOTTES ET DE CONDUITS PROFILÉS
POUR INSTALLATIONS ÉLECTRIQUES –
Partie 2-2: Règles particulières –
Systèmes de goulottes et systèmes de conduits profilés
prévus pour être installés dans le sol ou encastrés au sol
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61084-2-2 a été établie par le sous-comité 23A: Systèmes de
câblage, du comité d'études 23 de la CEI: Petit appareillage.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23A/428/FDIS 23A/431/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La présente Partie 2-2 doit être utilisée conjointement avec la CEI 61084-1: Systèmes de
goulottes et de conduits profilés pour installations électriques – Partie 1: Règles générales,
ainsi que son Amendement 1.
La présente Partie 2-2 complète ou modifie les articles correspondants de la CEI 61084-1 de
façon à convertir cette publication en norme CEI: Règles particulières pour les systèmes
de goulottes et les systèmes de conduits profilés prévus pour être installés dans le sol ou
encastrés au sol.
– 6 – 61084-2-2  CEI:2003
Lorsqu’un paragraphe particulier de la Partie 1 n’est pas mentionné dans cette Partie 2-2, ce
paragraphe est applicable pour autant qu’il est raisonnable. Lorsque cette partie indique
« addition », « modification » ou « remplacement », la prescription, la modalité d’essai ou
la note correspondante de la Partie 1 doit être adaptée en conséquence.
Dans la présente norme:
1) les caractères d’imprimerie suivants sont employés:
– prescriptions proprement dites: caractères romains;
– modalités d’essais: caractères italiques;
– notes: petits caractères romains;
2) les paragraphes, tableaux et figures complémentaires à ceux de la première partie sont
numérotés à partir de 101; les annexes complémentaires à celles de la Partie 1 sont
nommées à partir de AA.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008-06. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 61084-2-2  CEI:2003
SYSTÈMES DE GOULOTTES ET DE CONDUITS PROFILÉS
POUR INSTALLATIONS ÉLECTRIQUES –
Partie 2-2: Règles particulières –
Systèmes de goulottes et systèmes de conduits profilés
prévus pour être installés dans le sol ou encastrés au sol
1 Domaine d'application
L'article de la Partie 1 est remplacé par:
La présente partie de la CEI 61084 spécifie les règles pour les systèmes de goulottes et les
systèmes de conduits profilés prévus pour le logement de conducteurs isolés, câbles, câbles
souples et autres équipements électriques et, là où c’est nécessaire, à leur ségrégation, dans
des installations électriques.
La présente norme s'applique aux systèmes de goulottes et aux systèmes de conduits profilés
qui sont montés sous le sol ou affleurant le niveau supérieur du sol fini, y compris leurs
composants de système.
Cette norme ne s'applique pas aux conduits, chemins de câble, échelles à câble, ou aux
parties transportant le courant dans le système.
NOTE 1 Des types de systèmes et leurs applications sont indiqués par les Figures 101, 102.
NOTE 2 Il existe un grand nombre de conceptions de systèmes différentes (voir la Figure 101) pour lesquelles une
partie 2 est à l'étude.
NOTE 3 Les systèmes partiellement ou totalement au-dessus du sol ne sont pas couverts par cette Partie 2-2
mais peuvent être couverts par un amendement à cette partie ou par une autre partie 2.
2 Références normatives
L'article de la Partie 1 est applicable avec l'exception suivante:
Addition :
CEI 60068-2-60:1995, Essais d'environnement – Partie 2: Essais – Essai Ke: Essais de
corrosion dans un flux de mélange de gaz – Publication fondamentale de sécurité
3 Définitions
L'article de la Partie 1 est applicable avec les exceptions suivantes:
Définitions additionnelles:
3.101
système de goulottes ou système de conduits profilés pour installation dans le sol
système de goulottes ou système de conduits profilés dont les composants, exceptés les blocs
de service au sol, sont soulagés des charges mécaniques extérieures par les matériaux du sol
fini qui, en usage normal, soulagent des charges dues à la circulation en situation
d’exploitation (Figure 103)
– 10 – 61084-2-2  CEI:2003
3.102
système de goulottes ou système de conduits profilés encastrés au sol
système de goulottes ou système de conduits profilés dont les composants, exceptés les blocs
de service au sol, sont soulagés des charges mécaniques extérieures par les matériaux du sol
sur toutes les faces sauf la face supérieure, et qui est monté affleurant le niveau supérieur du
sol fini. La face non protégée est considérée comme exposée aux charges dues à la circulation
(Figure 104).
3.103
sol fini
sol supportant les charges et pouvant être fait de mortier, bois ou similaire et fini par un
matériau de revêtement tel que moquette, carrelage, peinture, parquet ou similaire. Le
matériau de revêtement du sol peut être fixé à une sous-couche en ciment ou en asphalte.
3.104
composant du système encastré au sol
composant du système qui, en usage normal, est soulagé des charges mécaniques extérieures
par les matériaux du sol fini sur toutes les faces sauf la face supérieure et qui est, par
définition, installé affleurant le niveau supérieur du sol fini. La face non protégée est
considérée comme exposée aux charges dues à la circulation.
3.105
bloc de service au sol, hors utilisation
bloc de service au sol sans câble de connexion d’un appareil électrique
3.106
bloc de service au sol, en utilisation
bloc de service au sol avec un câble de connexion d’un appareil électrique
3.107
serre-câble
accessoire du système destiné à soulager les conducteurs isolés des efforts au niveau des
bornes ou terminaisons ou à empêcher un câble de se détacher d'une enveloppe
3.108
traitement sec du sol
procédé de nettoyage et/ou d’entretien par lequel le sol est traité sans liquide ou avec
seulement une faible quantité de liquide. Les agents de traitement nécessaires sont appliqués
et répartis en quantités telles qu'il ne se forme pas de flaque et que le revêtement de sol ne
soit pas imbibé
NOTE Des exemples de traitement sec sont: balayage au balai ou au balai à moquette, nettoyage à l'aspirateur,
brossage, nettoyage avec une poudre de nettoyage à sec, traitement au shampooing sec, shampooing humide des
tapis, traitement avec une litière de nettoyage (agent liquide de nettoyage chimique sur un matériau solide utilisé
comme moyen d'application, comme par exemple de la sciure de bois imprégnée, du tissu humide, etc.).
3.109
traitement humide du sol
procédé de nettoyage et/ou d’entretien par lequel le sol est traité avec des agents de
traitement liquides tels que l'on ne puisse pas exclure que des flaques puissent se former
ou que le revêtement de sol soit imbibé pendant une période brève
NOTE Des exemples de traitement humide sont: brossage humide, nettoyage manuel ou mécanique à l'éponge.

– 12 – 61084-2-2  CEI:2003
4 Règles générales
L'article de la Partie 1 est applicable avec l'exception suivante:
Ajouter le troisième alinéa ci-après.
Un équipement faisant partie intégrante d'un composant du système ou incorporé dans le
système doit être conforme à la norme appropriée pour cet équipement, si elle existe.
5 Conditions générales d'essais
L'article de la Partie 1 est applicable avec l'exception suivante:
5.1 Remplacer le deuxième alinéa par ce qui suit.
Les essais de type sur les composants en matériau isolant ou en matériau composite d'un
système doivent être effectués après conditionnement des échantillons à une température
de 60 °C ± 2 °C pendant 240 h sans interruption.
6 Classification
L'article de la Partie 1 est applicable avec les exceptions suivantes:
Paragraphes additionnels:
6.101 Selon le traitement du sol
6.101.1 Système de goulottes ou système de conduits profilés pour traitement sec du sol.
6.101.2 Système de goulottes ou système de conduits profilés pour traitement humide du sol
lorsque le bloc de service au sol est « hors utilisation ».
6.101.3 Système de goulottes ou système de conduits profilés pour traitement humide du sol
lorsque le bloc de service au sol est en utilisation.
6.102 Selon la protection contre les chocs sur les blocs
de service au sol, en utilisation
6.102.1 Bloc de service au sol avec protection.
6.102.2 Bloc de service au sol sans protection.
7 Marquage
L'article de la Partie 1 est applicable avec les exceptions suivantes:
7.1 Remplacer le premier alinéa par ce qui suit:
Chaque longueur de goulottes/conduits profilés et chaque accessoire de goulottes/conduits
profilés doit être marqué du nom du fabricant ou du vendeur responsable, ou de la marque
commerciale et d'une identification du produit.

– 14 – 61084-2-2  CEI:2003
Paragraphes additionnels:
7.101 Le fabricant doit fournir toute information nécessaire à une installation et un usage
corrects et sûrs dans sa documentation, qui doit comprendre
– les composants du système;
– la fonction des composants du système et de leurs assemblages;
– la section transversale utilisable des longueurs de goulottes/conduits profilés;
NOTE Certains accessoires, lorsqu'ils sont montés, peuvent réduire la section transversale utilisable pour
les câbles.
– toute restriction dans le volume disponible pour le montage et l'utilisation
des appareillages;
– la classification du système d'après l'Article 6;
– les indications pour atteindre les performances déclarées.
7.102 Les composants de systèmes encastrés au sol faisant partie des systèmes classifiés
selon 6.101.1 doivent porter un marquage indiquant qu'ils ne sont pas prévus pour être
installés dans un sol qui fera l'objet d'un traitement humide. Le marquage doit être visible
une fois l'installation électrique achevée. Un symbole graphique ou un pictogramme peut
être utilisé.
7.103 Les blocs de service au sol doivent être clairement marqués d'un avertissement contre
l'utilisation d'un dispositif enfichable non approprié, qui pourrait endommager le dispositif, le
câble d'alimentation ou le socle de prise. Cet avertissement peut être un symbole graphique ou
un pictogramme.
7.104 La conformité aux paragraphes 7.1 et de 7.101 à 7.103 est vérifiée par examen.
8 Dimensions
L'article de la Partie 1 n'est pas applicable.
9 Construction
L'article de la Partie 1 est applicable avec les exceptions suivantes:
9.4.1 Dans le deuxième alinéa, remplacer « service » par « usage normal ».
9.6.2 Dans le troisième alinéa, remplacer « 40 °C » par « 60 °C ».
Paragraphes additionnels:
9.101 Les couvercles d'accès des systèmes de goulottes ou des systèmes de conduits
profilés pour installation dans le sol ou encastrés au sol qui, en usage normal, sont soumis à
des charges mécaniques extérieures, doivent résister au mouvement et à une ouverture
involontaire.
La conformité est vérifiée par examen et par les essais de 10.5.
9.102 Les blocs de service au sol classifiés selon 6.102.1 doivent protéger l'appareillage et la
fiche d'un choc direct en utilisation. Cette protection doit être efficace et ne doit pas être
la cause de détérioration de l'appareillage, de la fiche et du câble.
La conformité est vérifiée par examen et par les essais de 10.3.

– 16 – 61084-2-2  CEI:2003
9.103 Il doit être possible de fixer de façon sûre
– dans le sol, les systèmes de goulottes ou les systèmes de conduits profilés encastrés au sol;
– au système et/ou au sol, les blocs de service au sol;
– aux blocs de service au sol, les appareillages.
La conformité est vérifiée par les essais de 10.5.102 et 10.5.103.
9.104 Le fabricant doit fournir des moyens efficaces pour couvrir les ouvertures des systèmes
de goulottes ou des systèmes de conduits profilés pour installation dans le sol pendant la
période d'installation, de façon à fournir une protection contre les dommages.
La conformité est vérifiée par examen et par l'essai de 10.5.101.
9.105 Les ouvertures pour le passage de câbles et de câbles souples dans les systèmes de
goulottes ou les systèmes de conduits profilés pour installation dans le sol ou encastrés au sol
doivent les protéger des dommages. Hors utilisation, il doit être possible de les fermer
complètement de sorte qu’elles soient de niveau avec la surface qui les entoure.
NOTE Un exemple de « surface qui entoure » est le cadre d'un bloc de service au sol.
Dans les systèmes de goulottes ou les systèmes de conduits profilés pour installation dans le
sol ou encastrés au sol, en utilisation, les ouvertures pour le passage de câbles et/ou de
câbles souples, n’ont pas besoin d’être fermées si une de leurs dimensions est inférieure à
20 mm dans une direction.
La conformité e
...

NORME CEI
INTERNATIONALE IEC
61084-2-2
INTERNATIONAL
Première édition
STANDARD
First edition
2003-05
Systèmes de goulottes et de conduits profilés
pour installations électriques –
Partie 2-2:
Règles particulières –
Systèmes de goulottes et systèmes de conduits
profilés prévus pour être installés dans le sol
ou encastrés au sol
Cable trunking and ducting systems
for electrical installations –
Part 2-2:
Particular requirements –
Cable trunking systems and cable ducting
systems intended for underfloor and flushfloor
installations
Numéro de référence
Reference number
CEI/IEC 61084-2-2:2003
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61084-2-2
INTERNATIONAL
Première édition
STANDARD
First edition
2003-05
Systèmes de goulottes et de conduits profilés
pour installations électriques –
Partie 2-2:
Règles particulières –
Systèmes de goulottes et systèmes de conduits
profilés prévus pour être installés dans le sol
ou encastrés au sol
Cable trunking and ducting systems
for electrical installations –
Part 2-2:
Particular requirements –
Cable trunking systems and cable ducting
systems intended for underfloor and flushfloor
installations
 IEC 2003 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
U
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61084-2-2  CEI:2003
SOMMAIRE
AVANT-PROPOS . 4
1 Domaine d'application . 8
2 Références normatives . 8
3 Définitions. 8
4 Règles générales .12
5 Conditions générales d'essais .12
6 Classification .12
7 Marquage .12
8 Dimensions.14
9 Construction .14
10 Propriétés mécaniques.18
11 Résistance à la propagation de la flamme .26
12 Caractéristiques électriques .26
13 Influences externes.28
Annexe A (informative) .50
Annexe AA (informative) Essais de charges mécaniques pour systèmes de goulottes et
systèmes de conduits profilés pour installation dans le sol et encastrés au sol .52
Figure 101 – Types et utilisations des systèmes de goulottes et systèmes de conduits
profilés pour installation dans le sol et encastrés au sol .32
Figure 102 – Exemples d'installations de goulottes et de conduits profilés.34
Figure 103 – Exemple de système de goulotte ou de conduits profilés pour installation
dans le sol selon 3.101.36
Figure 104 – Exemple de système de goulottes ou système de conduits profilés
encastré selon 3.102 .38
Figure 105 – Appareil d'essai de choc du type marteau pendulaire pour l'essai
de 10.3.2.2.40
Figure 106 – Arrangement d'essai de charge pour les longueurs de conduits profilés
pour installation dans le sol selon 10.5.102.1 .42
Figure 107 – Arrangement d'essai de charge pour des longueurs de goulottes et de
conduits profilés encastrés au sol selon 10.5.102.2.44
Figure 108 – Arrangement d'essai de charge pour les longueurs de goulottes et
de conduits profilés encastrés au sol selon 10.5.103.46
Figure 109 – Disposition pour l'essai de la fixation pour le montage d'appareillage
selon 10.5.104.48
Tableau 101 – Valeurs pour l'essai de choc .22
Tableau 102 – Forces pour l'essai de charge due à la circulation .24

61084-2-2  IEC:2003 – 3 –
CONTENTS
FOREWORD . 5
1 Scope . 9
2 Normative references. 9
3 Definitions. 9
4 General requirements.13
5 General conditions for tests.13
6 Classification .13
7 Marking.13
8 Dimensions.15
9 Construction .15
10 Mechanical properties .19
11 Resistance to flame propagation .27
12 Electrical characteristics .27
13 External influences.29
Annex A (informative) .51
Annex AA (informative) Mechanical load tests for underfloor and flushfloor cable
trunking systems and cable ducting systems.53
Figure 101 – Types and application of cable trunking systems and cable ducting
systems for underfloor and flushfloor installations .33
Figure 102 – Examples of trunking and ducting installations.35
Figure 103 – Example of underfloor cable trunking system or cable ducting system
according to 3.101.37
Figure 104 – Example of flushfloor cable trunking system or cable ducting system
according to 3.102.39
Figure 105 – Impact test apparatus of pendulum hammer type for test of 10.3.2.2.41
Figure 106 – Load test set-up for underfloor cable ducting lengths in accordance
with 10.5.102.1.43
Figure 107 – Load test set-up for flushfloor cable trunking and ducting lengths
in accordance with 10.5.102.2 .45
Figure 108 – Load test set-up for flushfloor cable trunking and ducting lengths in
accordance with 10.5.103 .47
Figure 109 – Arrangement for testing the fixing for apparatus mounting
according to 10.5.104 .49
Table 101 – Impact test values .23
Table 102 – Forces for traffic load test.25

– 4 – 61084-2-2  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
SYSTÈMES DE GOULOTTES ET DE CONDUITS PROFILÉS
POUR INSTALLATIONS ÉLECTRIQUES –
Partie 2-2: Règles particulières –
Systèmes de goulottes et systèmes de conduits profilés
prévus pour être installés dans le sol ou encastrés au sol
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61084-2-2 a été établie par le sous-comité 23A: Systèmes de
câblage, du comité d'études 23 de la CEI: Petit appareillage.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
23A/428/FDIS 23A/431/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La présente Partie 2-2 doit être utilisée conjointement avec la CEI 61084-1: Systèmes de
goulottes et de conduits profilés pour installations électriques – Partie 1: Règles générales,
ainsi que son Amendement 1.
La présente Partie 2-2 complète ou modifie les articles correspondants de la CEI 61084-1 de
façon à convertir cette publication en norme CEI: Règles particulières pour les systèmes
de goulottes et les systèmes de conduits profilés prévus pour être installés dans le sol ou
encastrés au sol.
61084-2-2  IEC:2003 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
CABLE TRUNKING AND DUCTING SYSTEMS
FOR ELECTRICAL INSTALLATIONS –
Part 2-2: Particular requirements –
Cable trunking systems and cable ducting systems
intended for underfloor and flushfloor installations
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61084-2-2 has been prepared by subcommittee 23A: Cable
management systems, of IEC technical committee 23: Electrical accessories.
The text of this standard is based on the following documents:
FDIS Report on voting
23A/428/FDIS 23A/431/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
This Part 2-2 is intended to be used in conjunction with IEC 61084-1:1991, Cable trunking
and ducting systems for electrical installations – Part 1: General requirements, and its
Amendment 1 (1993).
This Part 2-2 supplements or modifies the corresponding clauses in IEC 61084-1, so as to
convert that publication into the IEC standard: Particular requirements for cable trunking
systems and cable ducting systems intended for underfloor and flushfloor installations.

– 6 – 61084-2-2  CEI:2003
Lorsqu’un paragraphe particulier de la Partie 1 n’est pas mentionné dans cette Partie 2-2, ce
paragraphe est applicable pour autant qu’il est raisonnable. Lorsque cette partie indique
« addition », « modification » ou « remplacement », la prescription, la modalité d’essai ou
la note correspondante de la Partie 1 doit être adaptée en conséquence.
Dans la présente norme:
1) les caractères d’imprimerie suivants sont employés:
– prescriptions proprement dites: caractères romains;
– modalités d’essais: caractères italiques;
– notes: petits caractères romains;
2) les paragraphes, tableaux et figures complémentaires à ceux de la première partie sont
numérotés à partir de 101; les annexes complémentaires à celles de la Partie 1 sont
nommées à partir de AA.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008-06. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61084-2-2  IEC:2003 – 7 –
Where a particular subclause of Part 1 is not mentioned in this Part 2-2, that subclause applies
as far as is reasonable. Where this part states “addition”, “modification” or “replacement”, the
relevant requirement, test specification or note should be adapted accordingly.
In this standard:
1) the following print types are used:
− requirements: in roman type;
− test specifications: in italic type;
− notes: in small roman type;
2) subclauses, tables and figures which are in addition to those in Part 1 are numbered
starting with 101; additional annexes are lettered starting from AA.
The committee has decided that the contents of this publication will remain unchanged until
2008-06. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61084-2-2  CEI:2003
SYSTÈMES DE GOULOTTES ET DE CONDUITS PROFILÉS
POUR INSTALLATIONS ÉLECTRIQUES –
Partie 2-2: Règles particulières –
Systèmes de goulottes et systèmes de conduits profilés
prévus pour être installés dans le sol ou encastrés au sol
1 Domaine d'application
L'article de la Partie 1 est remplacé par:
La présente partie de la CEI 61084 spécifie les règles pour les systèmes de goulottes et les
systèmes de conduits profilés prévus pour le logement de conducteurs isolés, câbles, câbles
souples et autres équipements électriques et, là où c’est nécessaire, à leur ségrégation, dans
des installations électriques.
La présente norme s'applique aux systèmes de goulottes et aux systèmes de conduits profilés
qui sont montés sous le sol ou affleurant le niveau supérieur du sol fini, y compris leurs
composants de système.
Cette norme ne s'applique pas aux conduits, chemins de câble, échelles à câble, ou aux
parties transportant le courant dans le système.
NOTE 1 Des types de systèmes et leurs applications sont indiqués par les Figures 101, 102.
NOTE 2 Il existe un grand nombre de conceptions de systèmes différentes (voir la Figure 101) pour lesquelles une
partie 2 est à l'étude.
NOTE 3 Les systèmes partiellement ou totalement au-dessus du sol ne sont pas couverts par cette Partie 2-2
mais peuvent être couverts par un amendement à cette partie ou par une autre partie 2.
2 Références normatives
L'article de la Partie 1 est applicable avec l'exception suivante:
Addition :
CEI 60068-2-60:1995, Essais d'environnement – Partie 2: Essais – Essai Ke: Essais de
corrosion dans un flux de mélange de gaz – Publication fondamentale de sécurité
3 Définitions
L'article de la Partie 1 est applicable avec les exceptions suivantes:
Définitions additionnelles:
3.101
système de goulottes ou système de conduits profilés pour installation dans le sol
système de goulottes ou système de conduits profilés dont les composants, exceptés les blocs
de service au sol, sont soulagés des charges mécaniques extérieures par les matériaux du sol
fini qui, en usage normal, soulagent des charges dues à la circulation en situation
d’exploitation (Figure 103)
61084-2-2  IEC:2003 – 9 –
CABLE TRUNKING AND DUCTING SYSTEMS
FOR ELECTRICAL INSTALLATIONS –
Part 2-2: Particular requirements –
Cable trunking systems and cable ducting systems
intended for underfloor and flushfloor installations
1 Scope
This clause of Part 1 is replaced by:
This part of IEC 61084 specifies requirements for cable trunking systems and cable ducting
systems intended for the accommodation, and where necessary for the segregation, of
conductors, cables or cords and/or other electrical equipment in electrical installations.
This standard applies to cable trunking systems and cable ducting systems which are mounted
beneath or flush with the top face of the finished floor, including their system components.
This specification does not apply to conduits, cable trays or cable ladders or to current-carrying
parts within the system.
NOTE 1 Types and applications are shown in Figures 101, 102.
NOTE 2 There are many different designs of systems (see Figure 101) for which a part 2 is under consideration.
NOTE 3 Systems partly or totally above the floor are not covered by this Part 2-2 but may be covered by an
amendment to this part or by another part 2.
2 Normative references
This clause of Part 1 is applicable except as follows:
Addition:
IEC 60068-2-60:1995, Environmental testing – Part 2: Tests – Test Ke : Flowing mixed gas
corrosion test – Basic safety publication
3 Definitions
This clause of Part 1 is applicable except as follows:
Additional definitions:
3.101
underfloor cable trunking system or cable ducting system
cable trunking system or cable ducting system whose components, except floor service units,
are relieved from external mechanical load by the materials of the finished floor which in
normal use give relief from traffic loads in operational conditions (Figure 103)

– 10 – 61084-2-2  CEI:2003
3.102
système de goulottes ou système de conduits profilés encastrés au sol
système de goulottes ou système de conduits profilés dont les composants, exceptés les blocs
de service au sol, sont soulagés des charges mécaniques extérieures par les matériaux du sol
sur toutes les faces sauf la face supérieure, et qui est monté affleurant le niveau supérieur du
sol fini. La face non protégée est considérée comme exposée aux charges dues à la circulation
(Figure 104).
3.103
sol fini
sol supportant les charges et pouvant être fait de mortier, bois ou similaire et fini par un
matériau de revêtement tel que moquette, carrelage, peinture, parquet ou similaire. Le
matériau de revêtement du sol peut être fixé à une sous-couche en ciment ou en asphalte.
3.104
composant du système encastré au sol
composant du système qui, en usage normal, est soulagé des charges mécaniques extérieures
par les matériaux du sol fini sur toutes les faces sauf la face supérieure et qui est, par
définition, installé affleurant le niveau supérieur du sol fini. La face non protégée est
considérée comme exposée aux charges dues à la circulation.
3.105
bloc de service au sol, hors utilisation
bloc de service au sol sans câble de connexion d’un appareil électrique
3.106
bloc de service au sol, en utilisation
bloc de service au sol avec un câble de connexion d’un appareil électrique
3.107
serre-câble
accessoire du système destiné à soulager les conducteurs isolés des efforts au niveau des
bornes ou terminaisons ou à empêcher un câble de se détacher d'une enveloppe
3.108
traitement sec du sol
procédé de nettoyage et/ou d’entretien par lequel le sol est traité sans liquide ou avec
seulement une faible quantité de liquide. Les agents de traitement nécessaires sont appliqués
et répartis en quantités telles qu'il ne se forme pas de flaque et que le revêtement de sol ne
soit pas imbibé
NOTE Des exemples de traitement sec sont: balayage au balai ou au balai à moquette, nettoyage à l'aspirateur,
brossage, nettoyage avec une poudre de nettoyage à sec, traitement au shampooing sec, shampooing humide des
tapis, traitement avec une litière de nettoyage (agent liquide de nettoyage chimique sur un matériau solide utilisé
comme moyen d'application, comme par exemple de la sciure de bois imprégnée, du tissu humide, etc.).
3.109
traitement humide du sol
procédé de nettoyage et/ou d’entretien par lequel le sol est traité avec des agents de
traitement liquides tels que l'on ne puisse pas exclure que des flaques puissent se former
ou que le revêtement de sol soit imbibé pendant une période brève
NOTE Des exemples de traitement humide sont: brossage humide, nettoyage manuel ou mécanique à l'éponge.

61084-2-2  IEC:2003 – 11 –
3.102
flushfloor cable trunking system or cable ducting system
cable trunking system or cable ducting system whose components, except floor service units,
are relieved from external mechanical load by the materials of the floor on all but the upper
face and which is built-in flush with the upper surface of the finished floor. The unprotected
face is considered to be exposed to traffic loads (Figure 104)
3.103
finished floor
floor which carries the load and which may be made of concrete, wood, or the like, and which is
completed with floor covering material such as carpet, tile, paint, parquet or similar means. The
floor covering material may be fixed to a composition floor made of cement or asphalt
3.104
flushfloor system component
a system component which in normal use is relieved from external mechanical load by the
materials of the finished floor on all but the upper face and which is nominally built-in flush with
the upper surface of the finished floor. The unprotected face is considered to be exposed to
traffic loads
3.105
floor service unit, when not in use
floor service unit which has no cables and/or cords connected to electrical appliances
3.106
floor service unit, when in use
a floor service unit which has cables and/or cords connected to electrical appliances
3.107
cable anchorage
a system accessory used to relieve conductors from strain in terminals or terminations or to
prevent a cable from becoming detached from an enclosure
3.108
dry-treatment of floor
a process for cleaning and/or care by which the floor is treated without liquids or with only a
small quantity of liquid. The required agents are applied and spread in such quantities that
no pools are formed and soaking of the floor covering does not occur.
NOTE Examples of dry treatment are: Sweeping with a broom or carpet-sweeper, vacuum cleaning, brushing,
cleaning with a dry cleaning powder, dry shampoo treatment, wet shampooing of carpets, treatment with cleaning
litter (liquid chemical cleaning agent on a solid material used as carrier, e.g. soaked sawdust, damp cloth, etc.).
3.109
wet-treatment of floor
a process for cleaning and/or care by which the floor is treated with liquid agents such that
pools of liquid, or soaking of the floor covering for a brief period of time, cannot be excluded.
NOTE Examples of wet treatment are: wet scrubbing, manual or mechanical wiping.

– 12 – 61084-2-2  CEI:2003
4 Règles générales
L'article de la Partie 1 est applicable avec l'exception suivante:
Ajouter le troisième alinéa ci-après.
Un équipement faisant partie intégrante d'un composant du système ou incorporé dans le
système doit être conforme à la norme appropriée pour cet équipement, si elle existe.
5 Conditions générales d'essais
L'article de la Partie 1 est applicable avec l'exception suivante:
5.1 Remplacer le deuxième alinéa par ce qui suit.
Les essais de type sur les composants en matériau isolant ou en matériau composite d'un
système doivent être effectués après conditionnement des échantillons à une température
de 60 °C ± 2 °C pendant 240 h sans interruption.
6 Classification
L'article de la Partie 1 est applicable avec les exceptions suivantes:
Paragraphes additionnels:
6.101 Selon le traitement du sol
6.101.1 Système de goulottes ou système de conduits profilés pour traitement sec du sol.
6.101.2 Système de goulottes ou système de conduits profilés pour traitement humide du sol
lorsque le bloc de service au sol est « hors utilisation ».
6.101.3 Système de goulottes ou système de conduits profilés pour traitement humide du sol
lorsque le bloc de service au sol est en utilisation.
6.102 Selon la protection contre les chocs sur les blocs
de service au sol, en utilisation
6.102.1 Bloc de service au sol avec protection.
6.102.2 Bloc de service au sol sans protection.
7 Marquage
L'article de la Partie 1 est applicable avec les exceptions suivantes:
7.1 Remplacer le premier alinéa par ce qui suit:
Chaque longueur de goulottes/conduits profilés et chaque accessoire de goulottes/conduits
profilés doit être marqué du nom du fabricant ou du vendeur responsable, ou de la marque
commerciale et d'une identification du produit.

61084-2-2  IEC:2003 – 13 –
4 General requirements
This clause of Part 1 is applicable except as follows:
Add the following as a third paragraph:
Equipment integral with or incorporated in a system component shall comply with the relevant
standard for that equipment, if any.
5 General conditions for tests
This clause of Part 1 is applicable except as follows:
5.1 Replace the second paragraph as follows:
Type tests on components of a system containing insulating and composite material shall be
carried out after the samples have been conditioned at a temperature of 60 °C ± 2 °C for 240 h
continuously.
6 Classification
This clause of Part 1 is applicable except as follows:
Additional subclauses:
6.101 According to floor treatment
6.101.1 Cable trunking system or cable ducting system for dry-treatment of floor.
6.101.2 Cable trunking system or cable ducting system for wet-treatment of floor when
the floor service unit is not in use.
6.101.3 Cable trunking system or cable ducting system for wet-treatment of floor when the
floor service unit is in use.
6.102 According to protection against impacts on floor service units when in use
6.102.1 Floor service unit with protection.
6.102.2 Floor service unit without protection.
7 Marking
This clause of Part 1 is applicable except as follows:
7.1 Replace the first paragraph by the following:
Each length of trunking/ducting and each trunking/ducting fitting shall be marked with the
manufacturer's or responsible vendor's name or trade mark and product identification.

– 14 – 61084-2-2  CEI:2003
Paragraphes additionnels:
7.101 Le fabricant doit fournir toute information nécessaire à une installation et un usage
corrects et sûrs dans sa documentation, qui doit comprendre
– les composants du système;
– la fonction des composants du système et de leurs assemblages;
– la section transversale utilisable des longueurs de goulottes/conduits profilés;
NOTE Certains accessoires, lorsqu'ils sont montés, peuvent réduire la section transversale utilisable pour
les câbles.
– toute restriction dans le volume disponible pour le montage et l'utilisation
des appareillages;
– la classification du système d'après l'Article 6;
– les indications pour atteindre les performances déclarées.
7.102 Les composants de systèmes encastrés au sol faisant partie des systèmes classifiés
selon 6.101.1 doivent porter un marquage indiquant qu'ils ne sont pas prévus pour être
installés dans un sol qui fera l'objet d'un traitement humide. Le marquage doit être visible
une fois l'installation électrique achevée. Un symbole graphique ou un pictogramme peut
être utilisé.
7.103 Les blocs de service au sol doivent être clairement marqués d'un avertissement contre
l'utilisation d'un dispositif enfichable non approprié, qui pourrait endommager le dispositif, le
câble d'alimentation ou le socle de prise. Cet avertissement peut être un symbole graphique ou
un pictogramme.
7.104 La conformité aux paragraphes 7.1 et de 7.101 à 7.103 est vérifiée par examen.
8 Dimensions
L'article de la Partie 1 n'est pas applicable.
9 Construction
L'article de la Partie 1 est applicable avec les exceptions suivantes:
9.4.1 Dans le deuxième alinéa, remplacer « service » par « usage normal ».
9.6.2 Dans le troisième alinéa, remplacer « 40 °C » par « 60 °C ».
Paragraphes additionnels:
9.101 Les couvercles d'accès des systèmes de goulottes ou des systèmes de conduits
profilés pour installation dans le sol ou encastrés au sol qui, en usage normal, sont soumis à
des charges mécaniques extérieures, doivent résister au mouvement et à une ouverture
involontaire.
La conformité est vérifiée par examen et par les essais de 10.5.
9.102 Les blocs de service au sol classifiés selon 6.102.1 doivent protéger l'appareillage et la
fiche d'un choc direct en utilisation. Cette protection doit être efficace et ne doit pas être
la cause de détérioration de l'appareillage, de la fiche et du câble.
La conformité est vérifiée par examen et par les essais de 10.3.

61084-2-2  IEC:2003 – 15 –
Additional subclauses:
7.101 The manufacturer shall provide in his literature all information necessary for the proper
and safe installation and use. It shall include:
– the components of the system;
– the purpose of the system components and their assemblies;
– the usable cross sectional area of trunking/ducting lengths;
NOTE Certain accessories when mounted can reduce the internal usable area for cables.
– any restriction in the space available for mounting and use of accessories;
– the classification of the system in accordance with Clause 6;
– guidance to reach the declared performances.
7.102 Flushfloor system components of systems classified according to 6.101.1 shall be
marked that they are not suitable for installation where there will be wet-treatment of floor. The
marking shall be visible after completion of the electrical installation. A graphic symbol or
pictogram may be used.
7.103 Floor service units shall be clearly marked with a warning to advise against the use of
inappropriate plug-in devices which may damage the plug-in device, cord or socket outlet. This
warning may be a graphic symbol or pictogram.
7.104 Compliance with 7.1 and 7.101 to 7.103 is checked by inspection.
8 Dimensions
This clause of Part 1 is not applicable.
9 Construction
This clause of Part 1 is applicable except as follows:
9.4.1 In the second paragraph, replace – “service” by “normal use”.
9.6.2 In the first paragraph, replace – “40 °C” by “60 °C”.
Additional subclauses:
9.101 Access covers of underfloor and flushfloor cable trunking systems or cable ducting
systems, which in normal use are subjected to external mechanical loads, shall resist
movement and unintentional opening.
Compliance is checked by inspection and by the tests of 10.5
9.102 Floor service units in accordance with 6.102.1 shall protect the apparatus and the plug
from direct impact when in use. This protection shall be effective and shall not cause damage
to the apparatus, the plug and the cable.
Compliance is checked by inspection and by the tests of 10.3.

– 16 – 61084-2-2  CEI:2003
9.103 Il doit être possible de fixer de façon sûre
– dans le sol, les systèmes de goulottes ou les systèmes de conduits profilés encastrés au sol;
– au système et/ou au sol, les blocs de service au sol;
– aux blocs de service au sol, les appareillages.
La conformité est vérifiée par les essais de 10.5.102 et 10.5.103.
9.104 Le fabricant doit fournir des moyens efficaces pour couvrir les ouvertures des systèmes
de goulottes ou des systèmes de conduits profilés pour installation dans le sol pendant la
période d'installation, de façon à fournir une protection contre les dommages.
La conformité est vérifiée par examen et par l'essai de 10.5.101.
9.105 Les ouvertures pour le passage de câbles et de câbles souples dans les systèmes de
goulottes ou les systèmes de conduits profilés pour installation dans le sol ou encastrés au sol
doivent les protéger des dommages. Hors utilisation, il doit être possible de les fermer
complètement de sorte qu’elles soient de niveau avec la surface qui les entoure.
NOTE Un exemple de « surface qui entoure » est le cadre d'un bloc de service au sol.
Dans les systèmes de goulottes ou les systèmes de conduits profilés pour installation dans le
sol ou encastrés au sol, en utilisation, les ouvertures pour le passage de câbles et/ou de
câbles souples, n’ont pas besoin d’être fermées si une de leurs dimensions est inférieure à
20 mm dans une direction.
La conformité est vérifiée par examen et par mesure.
9.106 Les systèmes de goulottes ou les systèmes de conduits profilés encastrés au sol, les
blocs de service au sol et les accessoires, doivent être conformes à leur classification selon
6.6.1, 6.6.2 et 6.101.
La conformité est vérifiée par les essais de la CEI 60529 et de 13.101.
9.107 Le degré de protection du volume de montage des blocs de service au sol doit être au
moins IP20.
La conformité est vérifiée par les essais de la CEI 60529.
9.108 Lorsque l'appareillage est spécifiquement prévu pour être déplacé fréquemment
en usage normal, des précautions doivent être prises pour assurer que ses composants ne
subissent pas de dommages dûs à la fatigue.
La conformité est vérifiée par examen.
9.109 Les serre-câble éventuels doivent convenir aux différents types de câbles et de câbles
souples qui peuvent être connectés selon les instructions du fabricant.
NOTE Au Royaume-Uni, le serre-câble des appareillages qui sont conformes à la norme qui leur est applicable
n'ont pas besoin d'être conformes aux règles de ce paragraphe.
La conformité est vérifiée par examen et par l'essai suivant:
Le serre-câble est équipé d'un câble ou d’un câble souple du plus grand diamètre extérieur
pour lequel il est conçu. Les vis éventuelles sont serrées avec un couple égal aux 2/3 du
couple indiqué au Tableau 2 de la Partie 1.

61084-2-2  IEC:2003 – 17 –
9.103 It shall be possible to securely fix:
– flushfloor cable trunking systems or cable ducting systems in the floor;
– floor service units to the system and/or the floor;
– apparatus to the floor service units.
Compliance is checked by the tests of 10.5.102 and 10.5.103.
9.104 The manufacturer shall provide effective means of covering openings of underfloor
cable trunking systems or cable ducting systems during the installation period so as to provide
protection against damage.
Compliance is checked by inspection and by the test of 10.5.101.
9.105 Openings for the passage of cables and cords in underfloor and flushfloor cable
trunking systems or cable ducting systems shall protect them from damage. When not in use, it
shall be possible to close them completely flush with the surrounding surface.
NOTE An example of surrounding surface is the frame of a floor service unit
Openings, when in use, in underfloor and flushfloor cable trunking systems or cable ducting
systems, for the p
...
