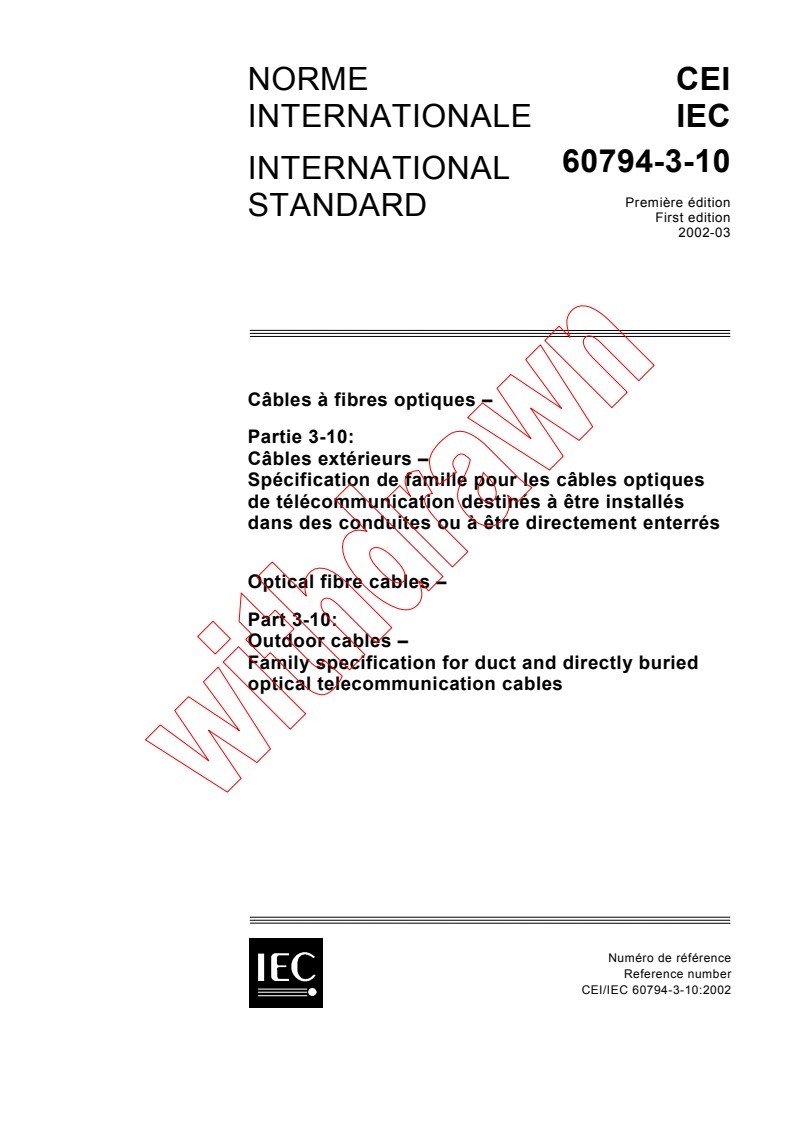

IEC 60794-3-10:2002

NORME CEI
INTERNATIONALE IEC
60794-3-10
INTERNATIONAL
Première édition
STANDARD
First edition
2002-03
Câbles à fibres optiques –
Partie 3-10:
Câbles extérieurs –
Spécification de famille pour les câbles optiques
de télécommunication destinés à être installés
dans des conduites ou à être directement enterrés
Optical fibre cables –
Part 3-10:
Outdoor cables –
Family specification for duct and directly buried
optical telecommunication cables

Numéro de référence
Reference number
CEI/IEC 60794-3-10:2002
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.

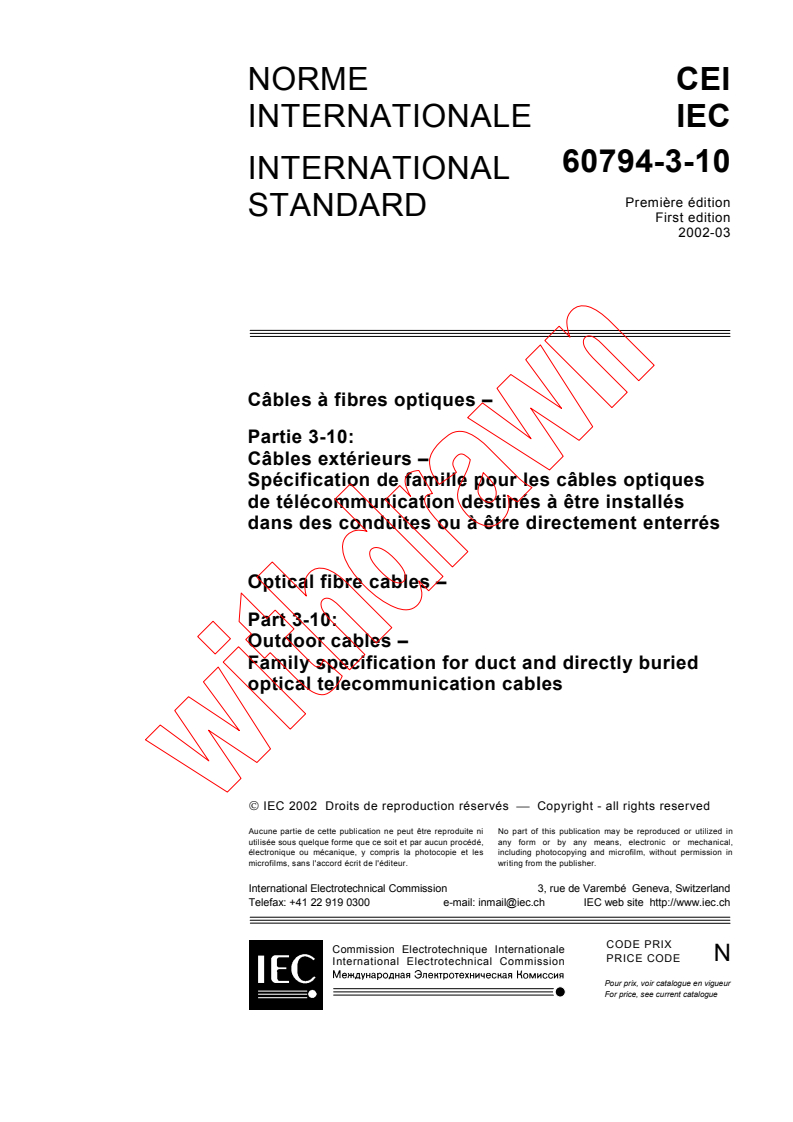

NORME CEI
INTERNATIONALE IEC
60794-3-10
INTERNATIONAL
Première édition
STANDARD
First edition
2002-03
Câbles à fibres optiques –
Partie 3-10:
Câbles extérieurs –
Spécification de famille pour les câbles optiques
de télécommunication destinés à être installés
dans des conduites ou à être directement enterrés
Optical fibre cables –
Part 3-10:
Outdoor cables –
Family specification for duct and directly buried
optical telecommunication cables

 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60794-3-10 © CEI:2002
SOMMAIRE
AVANT-PROPOS .4

1 Domaine d’application.8

2 Références normatives .8

3 Symboles.10

4 Spécification de famille pour câbles optiques de télécommunication destinés à être
installés dans des conduites ou directement enterrés (spécification particulière
cadre et prescriptions minimales).12
4.1 Description du câble .12
4.2 Fibres optiques.14
4.2.1 Fibres optiques unimodales à dispersion non décalée (B1.1) .14
4.2.2 Fibres optiques unimodales à dispersion décalée (B2) .16
4.2.3 Fibres optiques unimodales à dispersion non nulle (B4) .16
4.3 Elément de câble.18
4.4 Construction du câble .18
4.5 Conditions d’installation et de fonctionnement.20
4.5.1 Essais applicables .11
4.5.2 Conditions d'installation (à l'étude) .11
4.6 Essais mécaniques et d’environnement.20
4.6.1 Essais applicables .22
4.6.2 Détails concernant les prescriptions de famille et conditions d’essai
pour les essais des câbles à fibres optiques.22

60794-3-10 © IEC:2002 – 3 –
CONTENTS
FOREWORD.5

1 Scope.9

2 Normative references.9

3 Symbols .11

4 Family specification for optical telecommunication cables to be used in ducts or
buried application (blank detail specification and minimum requirements).13
4.1 Cable description.13
4.2 Optical fibres .15
4.2.1 Single-mode dispersion unshifted (B1.1) optical fibre .15
4.2.2 Single mode dispersion shifted (B2) optical fibre .17
4.2.3 Single mode non-zero dispersion (B4) optical fibre .17
4.3 Cable element .19
4.4 Cable construction.19
4.5 Installation and operating conditions .21
4.5.1 Tests applicable.11
4.5.2 Installation conditions (under consideration).11
4.6 Mechanical and environmental tests.23
4.6.1 Tests applicable.23
4.6.2 Details of family requirements and test conditions for optical fibre
cable tests .23

– 4 – 60794-3-10 © CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
CÂBLES À FIBRES OPTIQUES –
Partie 3-10: Câbles extérieurs –

Spécification de famille pour les câbles optiques de télécommunication

destinés à être installés dans des conduites

ou à être directement enterrés

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60794-3-10 a été établie par le sous-comité 86A: Fibres et câbles,
du comité d'études 86 de la CEI: Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86A/749/FDIS 86A/762/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 60794 se compose des parties suivantes, sous le titre général Câbles à fibres optiques
Partie 1: Spécification générique
Partie 2: Spécification intermédiaire – Câbles intérieurs
Partie 3: Spécification intermédiaire – Câbles extérieurs
Partie 4: Spécification intermédiaire – Câbles optiques aériens le long des lignes électriques
(à l'étude)
60794-3-10 © IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
OPTICAL FIBRE CABLES –
Part 3-10: Outdoor cables –
Family specification for duct and directly buried

optical telecommunication cables

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60794-3-10 has been prepared by subcommittee 86A: Fibres and
cables, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86A/749/FDIS 86A/762/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 60794 consists of the following parts under the general title Optical fibre cables
Part 1: Generic specification
Part 2: Sectional specification – Indoor cables
Part 3: Sectional specification – Outdoor cables
Part 4: Sectional specification – Aerial optical cables along electrical lines (under consideration)

– 6 – 60794-3-10 © CEI:2002
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005.
A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
60794-3-10 © IEC:2002 – 7 –
The committee has decided that the contents of this publication will remain unchanged
until 2005. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
– 8 – 60794-3-10 © CEI:2002
CÂBLES À FIBRES OPTIQUES –
Partie 3-10: Câbles extérieurs –

Spécification de famille pour les câbles optiques de télécommunication

destinés à être installés dans des conduites

ou à être directement enterrés

1 Domaine d’application
La présente partie de la CEI 60794 est une spécification de famille qui s’applique aux câbles
optiques de télécommunication destinés à être utilisés installés dans des conduites ou
directement enterrés. Les prescriptions de la spécification intermédiaire CEI 60794-3 pour les
câbles pour conduites, enterrés et aériens sont applicables aux câbles couverts par la présente
norme.
L’article 5 décrit une spécification particulière cadre pour les câbles optiques de télécom-
munication destinés à être installés dans des conduites ou à être directement enterrés.
Elle donne certaines prescriptions minimales.
Les spécifications particulières peuvent être établies à partir de la présente spécification de
famille.
Les paramètres spécifiés dans la présente norme peuvent être affectés par l’incertitude de
mesure provenant soit d’erreurs de mesure, soit d’erreurs d’étalonnage en raison du manque
de normes appropriées. Il convient d'interpréter les critères d’acceptation en tenant compte de
cela (voir CEI 60794-3, article 9).
Le nombre de fibres soumis aux essais est représentatif de la conception du câble et il
convient qu'il fasse l’objet d’un accord entre l’utilisateur et le fabricant.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60304:1982, Couleurs de référence de l’enveloppe isolante pour câbles et fils pour basses
fréquences
CEI 60793-1-20:2001, Fibres optiques – Partie 1-20: Méthodes de mesure et procédures
d’essai – Géométrie de la fibre
CEI 60793-1-40:2001, Fibres optiques – Partie 1-40: Méthodes de mesure et procédures
d’essai – Affaiblissement
CEI 60793-1-44:2001, Fibres optiques – Partie 1-44: Méthodes de mesure et procédures
d’essai – Longueur d’onde de coupure
CEI 60793-2:1998, Fibres optiques – Partie 2: Spécifications de produits

60794-3-10 © IEC:2002 – 9 –
OPTICAL FIBRE CABLES –
Part 3-10: Outdoor cables –
Family specification for duct and directly buried

optical telecommunication cables

1 Scope
This part of IEC 60794 is a family specification that covers optical telecommunication cables
to be used in ducts or direct buried applications. Requirements of the sectional specification
IEC 60794-3 for duct, buried and aerial cables are applicable to cables covered by this
standard.
Clause 5 describes a blank detail specification for optical telecommunication cables to be used
in ducts or direct buried application. It incorporates some minimum requirements.
Detail specifications may be prepared on the basis of this family specification.
The parameters specified in this standard may be affected by measurement uncertainty arising
either from measurement errors or calibration errors due to lack of suitable standards.
Acceptance criteria should be interpreted with respect to this consideration (see IEC 60794-3,
clause 9).
The number of fibres tested is representative of the cable design and should be agreed
between the user and the manufacturer.
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60304:1982, Standard colours for insulation for low-frequency cables and wires
IEC 60793-1-20:2001, Optical fibres – Part 1-20: Measurement methods and test procedures –
Fibre geometry
IEC 60793-1-40:2001, Optical fibres – Part 1-40: Measurement methods and test procedures –
Attenuation
IEC 60793-1-44:2001, Optical fibres – Part 1-44: Measurement methods and test procedures –
Cut-off wavelength
IEC 60793-2:1998, Optical fibres – Part 2: Product specifications

– 10 – 60794-3-10 © CEI:2002
CEI 60794-1-1:2001, Câbles à fibres optiques – Partie 1-1: Spécification générique –
Généralités
CEI 60794-1-2:1999, Câbles à fibres optiques – Partie 1-2: Spécification générique –
Procédures de base applicables aux essais des câbles optiques

CEI 60794-3:2001, Câbles à fibres optiques – Partie 3: Spécification intermédiaire – Câbles
extérieurs
CEI 60811-1-1:1993, Méthodes d’essai communes pour les matériaux d’isolation et de gainage
des câbles électriques et des câbles optiques – Partie 1-1: Méthodes d'application générale –
Mesure des épaisseurs et des dimensions extérieures – Détermination des propriétés
mécaniques
CEI 60811-5-1:1990, Méthodes d’essais communes pour les matériaux d’isolation et de
gainage des câbles électriques – Cinquième partie: Méthodes spécifiques pour les matières de
remplissage. Section un – Point de goutte – Séparation d’huile – Fragilité à basse température
– Indice d’acide total – Absence de composés corrosifs – Permittivité à 23 °C – Résistivité en
courant continu à 23 °C et 100 °C
3 Symboles
Pour les besoins de la présente partie de la CEI 60794, les symboles suivants s’appliquent.
λ Longueur d’onde de coupure de la fibre câblée
cc
d Diamètre extérieur nominal du câble
SP Spécification particulière
T Seuil de la charge de traction en dessous duquel il convient qu’il n’y ait ni augmentation
O
de l’affaiblissement ni augmentation des contraintes de fibres pendant l’essai de
résistance à la traction
T Valeur acceptable de la charge de traction transitoire qui peut être appliquée au câble
M
sans dégradation permanente des caractéristiques des fibres au cours de l’essai de
résistance à la traction
T Limite de basse température de l’essai de cycle de température selon la CEI 60794-1-2,
A1
Méthode F1
T Limite de basse température de l’essai de cycle de température selon la CEI 60794-1-2,
A2
Méthode F1
T Limite de haute température de l’essai de cycle de température selon la CEI 60794-1-2,
B1
Méthode F1
T Limite de haute température de l’essai de cycle de température selon la CEI 60794-1-2,
B2
Méthode F1
t Temps nécessaire à la stabilisation pour l’essai du cycle de température
n × d Valeur multipliée par le diamètre extérieur du câble utilisée pour les pliages, les
mandrins, etc.
60794-3-10 © IEC:2002 – 11 –
IEC 60794-1-1:2001, Optical fibre cables – Part 1-1: Generic specification – General

IEC 60794-1-2:1999, Optical fibre cables – Part 1-2: Generic specification – Basic optical cable
test procedures
IEC 60794-3:2001, Optical fibre cables – Part 3: Sectional specification – Outdoor cables

IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric

cables and optical cables – Part 1-1: Methods for general application – Measurement of
thickness and overall dimensions – Tests for determining the mechanical properties

IEC 60811-5-1:1990, Common test methods for insulating and sheathing materials of electric
cables – Part 5: Methods specific to filling compounds. Section one – Drop-point – Separation
of oil – Lower temperature brittleness – Total acid number – Absence of corrosive components
– Permittivity at 23 °C – D.C. resistivity at 23 °C and 100 °C
3 Symbols
For the purposes of this part of IEC 60794 the following symbols apply.
λ Cabled fibre cut-off wavelength
cc
d Nominal outer diameter of the cable
DS Detail specification
T Threshold tensile load below which no attenuation and/or fibre strain increase should
O
occur in the tensile performance test
T The acceptable amount of short-term tensile load that can be applied to the cable
M
without permanent degradation of the characteristics of the fibres in the tensile
performance test
T Temperature cycling test low-temperature limit according to IEC 60794-1-2, Method F1
A1
T Temperature cycling test low-temperature limit according to IEC 60794-1-2, Method F1
A2
T Temperature cycling test high-temperature limit according to IEC 60794-1-2, Method F1
B1
T Temperature cycling test high-temperature limit according to IEC 60794-1-2, Method F1
B2
t Temperature cycling test dwell time
n × d A value times cable outer diameter used for bends, mandrels, etc.

– 12 – 60794-3-10 © CEI:2002
4 Spécification de famille pour câbles optiques de télécommunication destinés

à être installés dans des conduites ou directement enterrés

(spécification particulière cadre et prescriptions minimales)

4.1 Description du câble
(1) Préparé par (2) Document No:
Édition:
Date :
(3) Disponible auprès de: (4) Spécifications génériques: CEI 60794-1-1 et CEI 60794-1-2
Spécification intermédiaire: CEI 60794-3

(5) Références additionnelles:
(6) Description du câble:
(7) Construction du câble:
Fibres optiques
Nombre de fibres
Modularité
Construction Remarques additionnelles
– Fibre à une seule couleur
– Tube – rempli
– Tube – non rempli
– Jonc rainuré – rempli
– Jonc rainuré – non rempli
– Revêtement secondaire serré
– Ruban dans le jonc rainuré
– Ruban dans le tube
– Tube dans le tube
– Elément central – métallique
– Elément central – non métallique
– Remplissage de l’âme – gel
– Remplissage de l’âme – matériau gonflant empêchant
la progression de l’eau
Assemblage
– Assemblage (en hélice ou SZ)
– Monoélém
...
