IEC 63138-4:2026

IEC 63138-4 ®
Edition 1.0 2026-01
NORME
INTERNATIONALE
Connecteurs radiofréquences multicanaux -
Partie 4: Spécification intermédiaire pour les connecteurs circulaires de type
L32-4 et L32-5
ICS 33.120.30  ISBN 978-2-8327-0993-1

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
dans 25 langues additionnelles. Egalement appelé
Published détaille les nouvelles publications parues.
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.

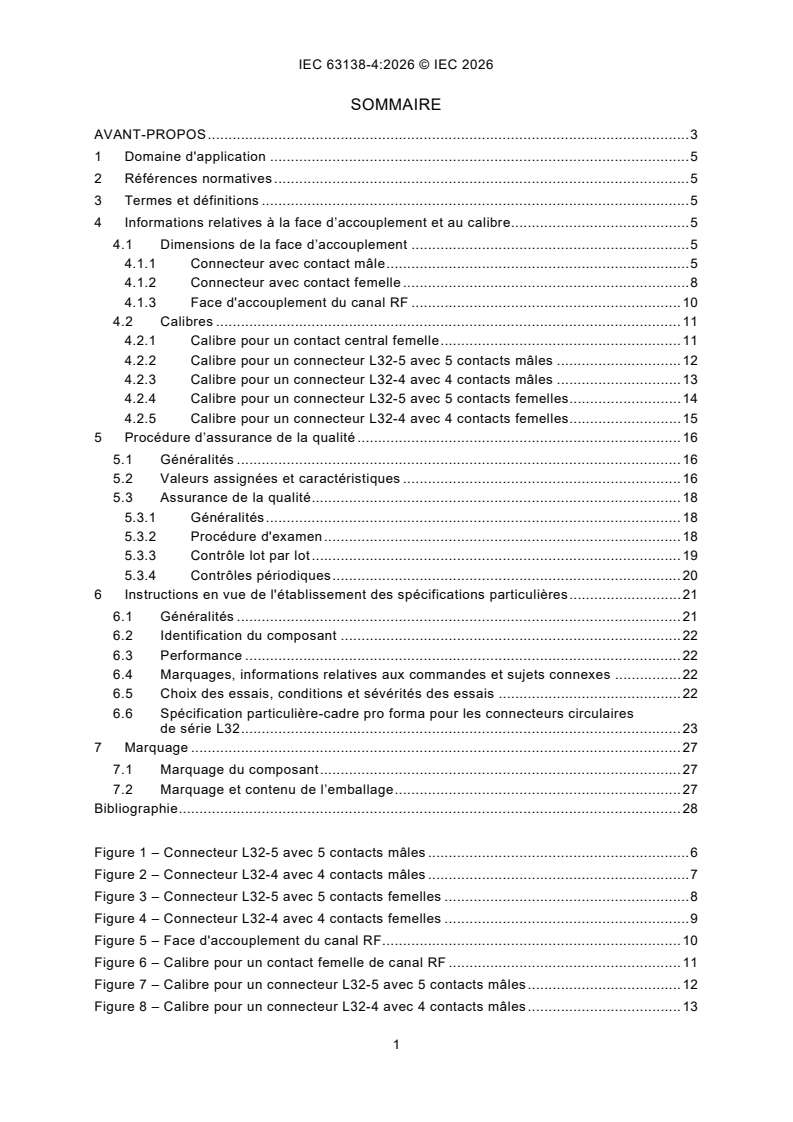

SOMMAIRE
AVANT-PROPOS . 3
1 Domaine d'application . 5
2 Références normatives . 5
3 Termes et définitions . 5
4 Informations relatives à la face d’accouplement et au calibre. 5
4.1 Dimensions de la face d’accouplement . 5
4.1.1 Connecteur avec contact mâle . 5
4.1.2 Connecteur avec contact femelle . 8
4.1.3 Face d'accouplement du canal RF . 10
4.2 Calibres . 11
4.2.1 Calibre pour un contact central femelle . 11
4.2.2 Calibre pour un connecteur L32-5 avec 5 contacts mâles . 12
4.2.3 Calibre pour un connecteur L32-4 avec 4 contacts mâles . 13
4.2.4 Calibre pour un connecteur L32-5 avec 5 contacts femelles . 14
4.2.5 Calibre pour un connecteur L32-4 avec 4 contacts femelles . 15
5 Procédure d’assurance de la qualité . 16
5.1 Généralités . 16
5.2 Valeurs assignées et caractéristiques . 16
5.3 Assurance de la qualité . 18
5.3.1 Généralités . 18
5.3.2 Procédure d'examen . 18
5.3.3 Contrôle lot par lot . 19
5.3.4 Contrôles périodiques . 20
6 Instructions en vue de l'établissement des spécifications particulières . 21
6.1 Généralités . 21
6.2 Identification du composant . 22
6.3 Performance . 22
6.4 Marquages, informations relatives aux commandes et sujets connexes . 22
6.5 Choix des essais, conditions et sévérités des essais . 22
6.6 Spécification particulière-cadre pro forma pour les connecteurs circulaires
de série L32 . 23
7 Marquage . 27
7.1 Marquage du composant . 27
7.2 Marquage et contenu de l’emballage . 27
Bibliographie . 28

Figure 1 – Connecteur L32-5 avec 5 contacts mâles . 6
Figure 2 – Connecteur L32-4 avec 4 contacts mâles . 7
Figure 3 – Connecteur L32-5 avec 5 contacts femelles . 8
Figure 4 – Connecteur L32-4 avec 4 contacts femelles . 9
Figure 5 – Face d'accouplement du canal RF. 10
Figure 6 – Calibre pour un contact femelle de canal RF . 11
Figure 7 – Calibre pour un connecteur L32-5 avec 5 contacts mâles . 12
Figure 8 – Calibre pour un connecteur L32-4 avec 4 contacts mâles . 13

Figure 9 – Calibre pour un connecteur L32-5 avec 5 contacts femelles . 14
Figure 10 – Calibre pour un connecteur L32-4 avec 4 contacts femelles . 15

Tableau 1 – Dimensions d'un connecteur L32-5 avec 5 contacts mâles . 6
Tableau 2 – Dimensions d'un connecteur L32-4 avec 4 contacts mâles . 7
Tableau 3 – Dimensions d'un connecteur L32-5 avec 5 contacts femelles . 8
Tableau 4 – Dimensions d'un connecteur L32-4 avec 4 contacts femelles . 9
Tableau 5 – Dimensions de la face d'accouplement du canal RF . 10
Tableau 6 – Dimensions du calibre pour un contact femelle . 11
Tableau 7 – Dimensions du calibre pour un connecteur L32-5 avec 5 contacts mâles . 12
Tableau 8 – Dimensions du calibre pour un connecteur L32-4 avec 4 contacts mâles . 13
Tableau 9 – Dimensions du calibre pour un connecteur L32-5 avec 5 contacts femelles . 14
Tableau 10 – Dimensions du calibre pour un connecteur L32-4 avec 4 contacts
femelles . 15
Tableau 11 – Valeurs assignées et caractéristiques . 16
Tableau 12 – Contrôle de la qualification . 18
Tableau 13 – Contrôle lot par lot . 20
Tableau 14 – Plans d'échantillonnage pour le contrôle de la compatibilité mécanique et
de l'affaiblissement de réflexion . 20
Tableau 15 – Contrôle périodique . 20

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Connecteurs radiofréquences multicanaux -
Partie 4: Spécification intermédiaire pour les connecteurs circulaires de
type L32-4 et L32-5
AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l’IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent également aux
travaux. L’IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC intéressés
sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s'assure de l'exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l’IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l’IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l’IEC ou de toute autre Publication de l’IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'a pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d'avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevets.
L'IEC 63138-4 a été établie par le sous-comité 46F: Composants passifs pour hyperfréquences
et radio fréquences, du comité d'études 46 de l'IEC: Câbles, fils, guides d'ondes, connecteurs,
composants passifs pour micro-onde et accessoires. Il s'agit d'une Norme internationale.
Cette édition annule et remplace l'IEC 61169-59:2017. Cette édition constitue une révision
technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à
l’IEC 61169-59:2017:
a) utilisation de l'IEC 63138-1:2019 comme spécification générique à la place de
l'IEC 61169-1:2013;
b) tous les paragraphes et toutes les méthodes d'essai correspondent à ceux de
l'IEC 63138-1:2019;
c) la dimension "g" dans le Tableau 3, le Tableau 4, le Tableau 7 et le Tableau 8 a été
modifiée, passant de "0,00 min. à 0,8 max." à "1,6 min. à 2,1 max.".
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
46F/XX/FDIS 46F/XX/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 63138, publiées sous le titre général Connecteurs
radiofréquences multicanaux, se trouve sur le site web de l’IEC.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l'IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
1 Domaine d'application
La présente partie de l'IEC 63138, qui est une spécification intermédiaire (SS, Sectional
Specification), fournit des informations et des règles pour l'établissement de spécifications
particulières (DS, Detail Specification) relatives aux connecteurs circulaires de type L32-4 et
L32-5 avec quatre canaux RF et cinq canaux RF, ainsi que d'une spécification particulière-
cadre.
Les connecteurs circulaires L32-4 et L32-5 avec une impédance nominale de 50 Ω comportent
quatre canaux RF et cinq canaux RF qui peuvent être accouplés et désaccouplés
simultanément. Ils sont caractérisés par des mécanismes de couplage filetés, un mécanisme
anti-insertion incorrecte, et la fréquence de fonctionnement de chaque canal s'étend jusqu'à
4 GHz. Ces connecteurs sont couramment utilisés au sein de systèmes de communication
mobile tels que TD-SCDMA et TD LTE, et peuvent également être utilisés dans d'autres
matériels similaires.
Le présent document spécifie également les dimensions de la face d'accouplement pour les
connecteurs à usage général (grade 2), les informations relatives au calibre et les essais
choisis à partir de l'IEC 63138-1, applicables à toutes les spécifications particulières relatives
aux connecteurs circulaires de type L32-4 et L32-5.
NOTE Les dimensions métriques sont les dimensions d'origine. Toutes les représentations non cotées ne sont
données qu'à titre de référence.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées, seule
l'édition citée s'applique. Pour les références non datées, la dernière édition du document de
référence s'applique (y compris les éventuels amendements).
IEC 63138-1:2019, Connecteurs radiofréquences multicanaux – Partie 1: Spécification
générique - Exigences générales et méthodes d’essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’IEC 63138-1 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l'adresse https://www.electropedia.org/
– ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
4 Informations relatives à la face d’accouplement et au calibre
4.1 Dimensions de la face d’accouplement
4.1.1 Connecteur avec contact mâle
4.1.1.1 Connecteur L32-5 avec 5 contacts mâles
La face d’accouplement du connecteur L32-5 avec 5 contacts mâles est représentée à la
Figure 1 et ses dimensions sont indiquées dans le Tableau 1.
NOTE 1 Plan de référence mécanique et électrique.
NOTE 2 Le chanfrein des trois rainures supplémentaires est facultatif.
NOTE 3 La face d’accouplement du canal RF avec un contact mâle est représentée à la Figure 5 a) et ses
dimensions sont indiquées dans le Tableau 5.
NOTE 4 La forme de la bague d'étanchéité est facultative.
NOTE 5 Broche de protection contre les erreurs d'accouplement.
NOTE 6 Le numéro de la position initiale du canal RF avec un contact mâle et les autres positions numérotées
dans le sens horaire.
Figure 1 – Connecteur L32-5 avec 5 contacts mâles
Tableau 1 – Dimensions d'un connecteur L32-5 avec 5 contacts mâles
Dimensions
Réf. mm
Min. Max.
a 6,0 6,1
b 6,0 6,2
c 7,5 7,6
d M32X1,5-6g
e 14,4 14,5
f 6,0 --
g 9,5 9,7
h 24,0 --
k 27,0 27,1
m 2,1 2,2
n 16,5
4.1.1.2 Connecteur L32-4 avec 4 contacts mâles
La face d’accouplement du connecteur L32-4 avec 4 contacts mâles est représentée à la
Figure 2 et ses dimensions sont indiquées dans le Tableau 2.
NOTE 1 Plan de référence mécanique et électrique.
NOTE 2 Le chanfrein des trois rainures supplémentaires est facultatif.
NOTE 3 La face d’accouplement du canal RF avec un contact mâle est représentée à la Figure 5 a) et ses
dimensions sont indiquées dans le Tableau 5.
NOTE 4 La forme de la bague d'étanchéité est facultative.
NOTE 5 Broche de protection contre les erreurs d'accouplement.
NOTE 6 Le numéro de la position initiale du canal RF avec un contact mâle et les autres positions sont numérotées
dans le sens antihoraire.
Figure 2 – Connecteur L32-4 avec 4 contacts mâles
Tableau 2 – Dimensions d'un connecteur L32-4 avec 4 contacts mâles
Dimensions
Réf. mm
Min. Max.
a 6,0 6,1
b 6,0 6,2
c 7,5 7,6
d M32X1,5-6g
e 14,4 14,5
f 6,0 --
g 9,5 9,7
h 24,0 --
k 27,0 27,1
m 2,1 2,2
n 16,5
4.1.2 Connecteur avec contact femelle
4.1.2.1 Connecteur L32-5 avec 5 contacts femelles
La face d’accouplement du connecteur L32-5 avec 5 contacts femelles est représentée à la
Figure 3 et ses dimensions figurent dans le Tableau 3.

NOTE 1 Plan de référence mécanique et électrique.
NOTE 2 La face d’accouplement du canal RF avec un contact femelle est représentée à la Figure 5 b) et ses
dimensions sont indiquées dans le Tableau 5.
NOTE 3 Embase de protection contre les erreurs d'accouplement.
NOTE 4 La forme des clés principales est facultative.
NOTE 5 Le numéro de la position initiale du canal RF avec un contact femelle et les autres positions sont
numérotées dans le sens antihoraire.
Figure 3 – Connecteur L32-5 avec 5 contacts femelles
Tableau 3 – Dimensions d'un connecteur L32-5 avec 5 contacts femelles
Dimensions
mm
Réf.
Max.
Min.
6,35
6,25
a
--
7,0
b
7,8
7,7
c
M32 ×1,5-7 H
d
14,3
14,2
e
8,0
7,6
f
2,1
1,6
g
--
6,8
h
0,3
0,08
i
11,7
11,5
j
26,7
26,6
k
35,0
34,9
l
2,0
1,9
m
16,5
n
6,1
5,8
p
4.1.2.2 Connecteur L32-4 avec 4 contacts femelles
La face d’accouplement du connecteur L32-4 avec 4 contacts femelles est représentée à la
Figure 4 et ses dimensions sont indiquées dans le Tableau 4.

NOTE 1 Plan de référence mécanique et électrique.
NOTE 2 La face d’accouplement du canal RF avec un contact femelle est représentée à la Figure 5 b) et ses
dimensions sont indiquées dans le Tableau 5.
NOTE 3 Embase de protection contre les erreurs d'accouplement.
NOTE 4 La forme des clés principales est facultative.
NOTE 5 Le numéro de la position initiale du canal RF avec un contact femelle et les autres positions sont
numérotées dans le sens antihoraire.
Figure 4 – Connecteur L32-4 avec 4 contacts femelles
Tableau 4 – Dimensions d'un connecteur L32-4 avec 4 contacts femelles
Dimensions
mm
Réf.
Max.
Min.
6,35
6,25
a
--
7,0
b
7,8
7,7
c
M32 ×1,5-7 H
d
14,3
14,2
e
8,0
7,6
f
2,1
1,6
g
--
6,8
h
0,3
0,08
i
11,7
11,5
j
26,7
26,6
k
35,0
34,9
l
2,0
1,9
m
16,5
n
6,1
5,8
p
4.1.3 Face d'accouplement du canal RF
La face d'accouplement du canal RF avec un contact mâle est représentée à la Figure 5 a), la
face d'accouplement du canal RF avec un contact femelle est représentée à la Figure 5 b) et
leurs dimensions sont indiquées dans le Tableau 5.

a) Canal RF avec contact mâle
b) Canal RF avec contact femelle
NOTE 1 Plan de référence mécanique et électrique.
NOTE 2 La position du conducteur extérieur flottant à l'état libre et la conception de sa fente sont facultatives.
Figure 5 – Face d'accouplement du canal RF
Tableau 5 – Dimensions de la face d'accouplement du canal RF
Dimensions
Réf. mm
Min. Max.
a 0,00 0,25
b 0,02 0,25
c 1,27 --
d -- 2,54
f 0,902 0,935
g 0,00 0,10
h 0,00 0,25
i 0,08 0,30
Dimensions
Réf. mm
Min. Max.
j 2,67 --
k 0,00 0,25
a
l -- --
b
-- --
m
c
0,3 --
n
a
La conception de la fente est facultative, lors de l'accouplement avec une broche de Φ0,902 mm à Φ0,935 mm,
celle-ci doit satisfaire aux exigences mécaniques et électriques.
b
La conception de la fente est facultative, mais elle doit satisfaire aux exigences mécaniques et électriques.
c
Un déplacement radial de 0,2 mm à 0,3 mm est permis lors de l'accouplement d'un canal RF avec des contacts
mâles.
4.2 Calibres
4.2.1 Calibre pour un contact central femelle
4.2.1.1 Dimensions du calibre
Le calibre pour le contact femelle du canal RF est représenté à la Figure 6 et ses dimensions
sont indiquées dans le Tableau 6.

Figure 6 – Calibre pour un contact femelle de canal RF
Tableau 6 – Dimensions du calibre pour un contact femelle
Calibre C
Calibre A Calibre B
(pour la rétention)
(pour le dimensionnement) (pour l'insertion)
+2
Masse du calibre: 28 g
Réf.
mm mm mm
Min. Max. Min. Max. Min. Max.
a 0,950 0,955 0,935 0,940 0,899 0,902
b 0,76 1,14 1,27 1,91 1,27 1,91
Matériau: acier poli, surface cylindrique, rugosité du diamètre a: Ra ≤ 0,4 μm.

4.2.1.2 Procédure d'essai
a) Essai de dimensionnement
Il convient d'insérer le calibre A trois fois dans le contact central femelle de canal RF; il
s'agit de l'opération de dimensionnement.
b) Essai d'insertion
Après l’opération de dimensionnement, si indiqué dans la spécification particulière, la force
nécessaire à l’insertion complète du calibre B dans le contact central femelle doit être
mesurée. Lorsque cet essai est exigé, la force d'insertion ne doit pas dépasser 8,9 N.
c) Essai de rétention
Après l’essai de dimensionnement ou d'insertion, le calibre C doit être inséré dans le contact
central femelle. Le contact doit retenir la masse du calibre C dans une position verticale
descendante.
4.2.2 Calibre pour un connecteur L32-5 avec 5 contacts mâles
4.2.2.1 Dimensions du calibre
Le calibre pour le connect
...

IEC 63138-4 ®
Edition 1.0 2026-01
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Multi-channel radio-frequency connectors -
Part 4: Sectional specification for type L32-4 and L32-5 circular connectors

Connecteurs radiofréquences multicanaux -
Partie 4: Spécification intermédiaire pour les connecteurs circulaires de type
L32-4 et L32-5
ICS 33.120.30  ISBN 978-2-8327-0993-1

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.

replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.

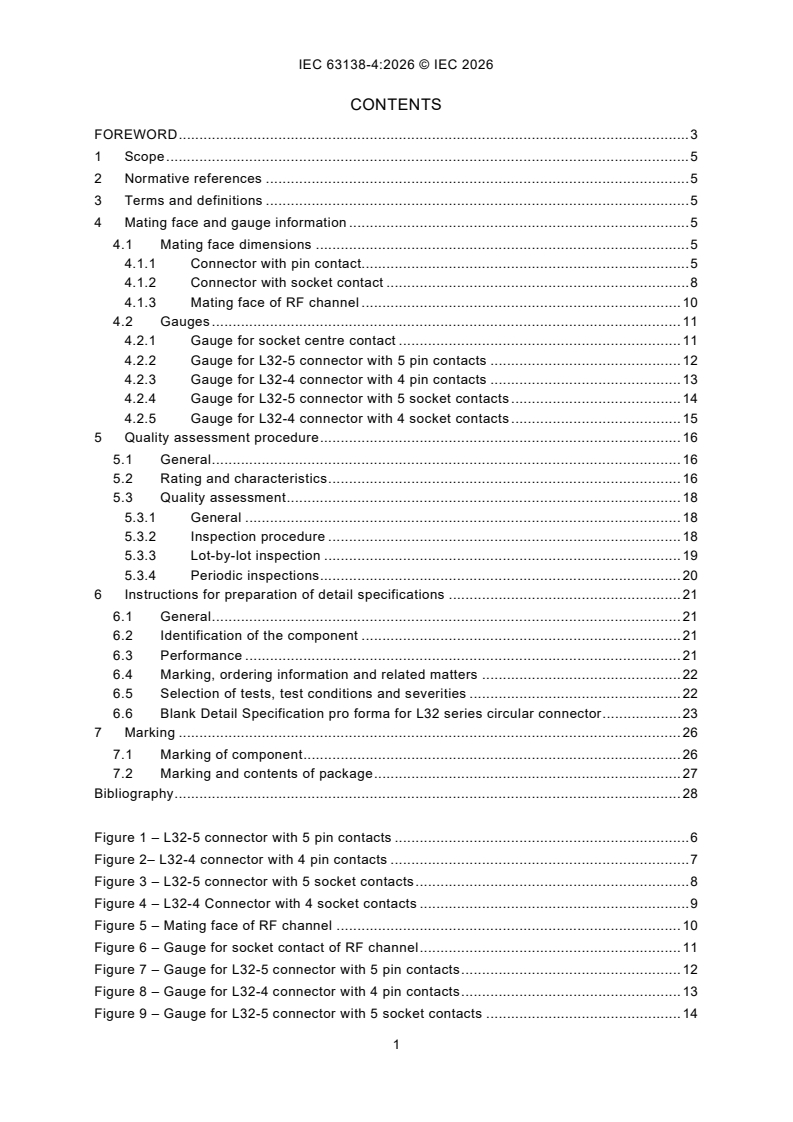

CONTENTS
FOREWORD . 3
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
4 Mating face and gauge information . 5
4.1 Mating face dimensions . 5
4.1.1 Connector with pin contact. 5
4.1.2 Connector with socket contact . 8
4.1.3 Mating face of RF channel . 10
4.2 Gauges . 11
4.2.1 Gauge for socket centre contact . 11
4.2.2 Gauge for L32-5 connector with 5 pin contacts . 12
4.2.3 Gauge for L32-4 connector with 4 pin contacts . 13
4.2.4 Gauge for L32-5 connector with 5 socket contacts . 14
4.2.5 Gauge for L32-4 connector with 4 socket contacts . 15
5 Quality assessment procedure . 16
5.1 General . 16
5.2 Rating and characteristics . 16
5.3 Quality assessment . 18
5.3.1 General . 18
5.3.2 Inspection procedure . 18
5.3.3 Lot-by-lot inspection . 19
5.3.4 Periodic inspections. 20
6 Instructions for preparation of detail specifications . 21
6.1 General . 21
6.2 Identification of the component . 21
6.3 Performance . 21
6.4 Marking, ordering information and related matters . 22
6.5 Selection of tests, test conditions and severities . 22
6.6 Blank Detail Specification pro forma for L32 series circular connector . 23
7 Marking . 26
7.1 Marking of component . 26
7.2 Marking and contents of package . 27
Bibliography . 28

Figure 1 – L32-5 connector with 5 pin contacts . 6
Figure 2– L32-4 connector with 4 pin contacts . 7
Figure 3 – L32-5 connector with 5 socket contacts . 8
Figure 4 – L32-4 Connector with 4 socket contacts . 9
Figure 5 – Mating face of RF channel . 10
Figure 6 – Gauge for socket contact of RF channel . 11
Figure 7 – Gauge for L32-5 connector with 5 pin contacts . 12
Figure 8 – Gauge for L32-4 connector with 4 pin contacts . 13
Figure 9 – Gauge for L32-5 connector with 5 socket contacts . 14
Figure 10 – Gauge for L32-4 connector with 4 socket contacts . 15

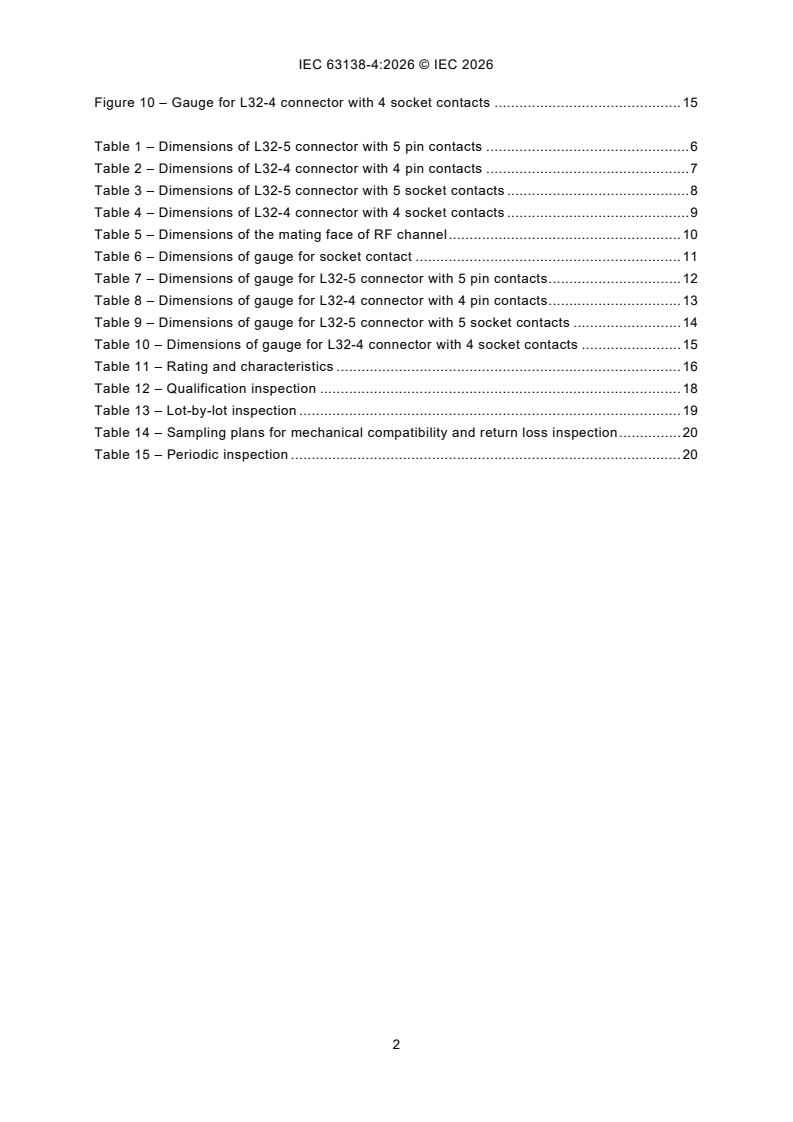

Table 1 – Dimensions of L32-5 connector with 5 pin contacts . 6
Table 2 – Dimensions of L32-4 connector with 4 pin contacts . 7
Table 3 – Dimensions of L32-5 connector with 5 socket contacts . 8
Table 4 – Dimensions of L32-4 connector with 4 socket contacts . 9
Table 5 – Dimensions of the mating face of RF channel . 10
Table 6 – Dimensions of gauge for socket contact . 11
Table 7 – Dimensions of gauge for L32-5 connector with 5 pin contacts . 12
Table 8 – Dimensions of gauge for L32-4 connector with 4 pin contacts . 13
Table 9 – Dimensions of gauge for L32-5 connector with 5 socket contacts . 14
Table 10 – Dimensions of gauge for L32-4 connector with 4 socket contacts . 15
Table 11 – Rating and characteristics . 16
Table 12 – Qualification inspection . 18
Table 13 – Lot-by-lot inspection . 19
Table 14 – Sampling plans for mechanical compatibility and return loss inspection . 20
Table 15 – Periodic inspection . 20

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Multi-channel radio-frequency connectors -
Part 4: Sectional specification for type L32-4 and L32-5 circular
connectors
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 63138-4 has been prepared by subcommittee 46F: RF and microwave passive components,
of IEC technical committee 46: Cables, wires, waveguides, RF connectors, RF and microwave
passive components and accessories. It is an International Standard.
This edition cancels and replaces IEC 61169-59:2017. This edition constitutes a technical
revision.
This edition includes the following significant technical changes with respect to
IEC 61169-59:2017:
a) use of IEC 63138-1:2019 as its generic specification instead of using IEC 61169-1:2013;
b) all the subclauses and test methods are in line with IEC 63138-1:2019;
c) dimension "g" in Table 3, Table 4, Table 7 and Table 8 has been changed from "0,00 min.
to 0,8 max." to "1,6 min. to 2,1 max.".
The text of this International Standard is based on the following documents:
Draft Report on voting
46F/XX/FDIS 46F/XX/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts in the IEC 63138 series, published under the general title Multi-channel radio-
frequency connectors, can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
1 Scope
This part of IEC 63138, which is a Sectional Specification (SS), provides information and rules
for the preparation of Detail Specifications (DS) for type L32-4 and L32-5 circular connectors
with four RF channels and five RF channels, as well as a detailed specification of the blank
format.
The L32-4 and L32-5 circular connectors with 50 Ω nominal impedance has four RF channels
and five RF channels which can be engaged and disengaged at the same time. They are
characterized by threaded coupling mechanisms, anti-misinsertion mechanism, and the
operating frequency of each channel is up to 4 GHz. These connectors have been widely used
in mobile communication system like TD-SCDMA and TD-LTE and can also be used in some
similar equipment.
This document also specifies mating face dimensions for general connectors (grade 2), gauging
information and tests selected from IEC 63138-1, applicable to all Detail Specifications relating
to type L32-4 and L32-5 circular connectors.
NOTE Metric dimension are original dimensions. All undimensioned pictorial configurations are for reference
purpose only.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 63138-1:2019, Multi-channel radio frequency connectors - Part 1: Generic specification -
General requirements and test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 63138-1 apply.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org/
– ISO Online browsing platform: available at https://www.iso.org/obp
4 Mating face and gauge information
4.1 Mating face dimensions
4.1.1 Connector with pin contact
4.1.1.1 L32-5 connector with 5 pin contacts
The mating face of L32-5 connector with 5 pin contacts is shown in Figure 1 and its dimensions
are shown in Table 1.
NOTE 1 Mechanical and electrical reference plane.
NOTE 2 Chamfer of the three supplementary grooves is optional.
NOTE 3 The mating face of RF channel with pin contact is shown in Figure 5 a) and its dimensions are shown in
Table 5.
NOTE 4 The shape of seal ring is optional.
NOTE 5 Anti-mismating pin.
NOTE 6 The initial position number of the RF channel with pin contact and the other positions numbered clockwise.
Figure 1 – L32-5 connector with 5 pin contacts
Table 1 – Dimensions of L32-5 connector with 5 pin contacts
Dimensions
Ref. mm
Min. Max.
a 6,0 6,1
b 6,0 6,2
c 7,5 7,6
d M32X1,5-6g
e 14,4 14,5
f 6,0 --
g 9,5 9,7
h 24,0 --
k 27,0 27,1
m 2,1 2,2
n 16,5
4.1.1.2 L32-4 connector with 4 pin contacts
The mating face of L32-4 connector with 4 pin contacts is shown in Figure 2 and its dimensions
are shown in Table 2.
NOTE 1 Mechanical and electrical reference plane.
NOTE 2 Chamfer of the three supplementary grooves is optional.
NOTE 3 The mating face of RF channel with pin contact is shown in Figure 5 a) and its dimensions are shown in
Table 5.
NOTE 4 The shape of seal ring is optional.
NOTE 5 Anti-mismating pin.
NOTE 6 The initial position number of the RF channel with pin contact and the other positions are numbered
anticlockwise.
Figure 2– L32-4 connector with 4 pin contacts
Table 2 – Dimensions of L32-4 connector with 4 pin contacts
Dimensions
Ref. mm
Min. Max.
a 6,0 6,1
b 6,0 6,2
c 7,5 7,6
d M32X1,5-6g
e 14,4 14,5
f 6,0 --
g 9,5 9,7
h 24,0 --
k 27,0 27,1
m 2,1 2,2
n 16,5
4.1.2 Connector with socket contact
4.1.2.1 L32-5 connector with 5 socket contacts
The mating face of L32-5 connector with 5 socket contacts is shown in Figure 3 and its
dimensions are shown in Table 3.

NOTE 1 Mechanical and electrical reference plane.
NOTE 2 The mating face of RF channel with socket contact is shown in Figure 5 b) and its dimensions are shown
as Table 5.
NOTE 3 Anti-mismating socket.
NOTE 4 The shape of main keys is optional.
NOTE 5 The initial position number of the RF channel with socket contact and the other positions are numbered
anticlockwise.
Figure 3 – L32-5 connector with 5 socket contacts
Table 3 – Dimensions of L32-5 connector with 5 socket contacts
Dimensions
mm
Ref.
Max.
Min.
6,35
6,25
a
--
7,0
b
7,8
7,7
c
M32 ×1,5-7 H
d
14,3
14,2
e
8,0
7,6
f
2,1
1,6
g
--
6,8
h
0,3
0,08
i
11,7
11,5
j
26,7
26,6
k
35,0
34,9
l
2,0
1,9
m
16,5
n
6,1
5,8
p
4.1.2.2 L32-4 connector with 4 socket contacts
The mating face of L32-4 connector with 4 socket contacts is shown in Figure 4 and its
dimensions are shown in Table 4.

NOTE 1 Mechanical and electrical reference plane.
NOTE 2 The mating face of RF channel with socket contact is shown in Figure 5 b) and its dimensions are shown
in Table 5.
NOTE 3 Anti-mismating socket.
NOTE 4 The shape of main keys is optional.
NOTE 5 The initial position number of the RF channel with socket contact and the other positions are numbered
anticlockwise.
Figure 4 – L32-4 Connector with 4 socket contacts
Table 4 – Dimensions of L32-4 connector with 4 socket contacts
Dimensions
mm
Ref.
Max.
Min.
6,35
6,25
a
--
7,0
b
7,8
7,7
c
M32 ×1,5-7 H
d
14,3
14,2
e
8,0
7,6
f
2,1
1,6
g
--
6,8
h
0,3
0,08
i
11,7
11,5
j
26,7
26,6
k
35,0
34,9
l
2,0
1,9
m
16,5
n
6,1
5,8
p
4.1.3 Mating face of RF channel
The mating face of the RF channel with pin contact is shown in Figure 5 a), the mating face of
the RF channel with socket contact is shown in Figure 5 b), and their dimensions are shown in
Table 5.
a) RF channel with pin contact

b) RF channel with socket contact
NOTE 1 Mechanical and electrical reference plane.
NOTE 2 The position of floating outer conductor in free state and its slot design is optional.
Figure 5 – Mating face of RF channel
Table 5 – Dimensions of the mating face of RF channel
Dimensions
Ref. mm
Min. Max.
a 0,00 0,25
b 0,02 0,25
c 1,27 --
d -- 2,54
f 0,902 0,935
g 0,00 0,10
h 0,00 0,25
i 0,08 0,30
Dimensions
Ref. mm
Min. Max.
j 2,67 --
k 0,00 0,25
a
l -- --
b
-- --
m
c
0,3 --
n
a
Slot design is optional, when mating with a pin with Φ0,902 mm to Φ0,935 mm, it shall meet the mechanical
and electrical requirements.
b
Slot design is optional, but it shall meet the mechanical and electrical requirements.
c
0,2 mm to 0,3 mm of radial displacement is allowed when mating with an RF channel with pin contacts.

4.2 Gauges
4.2.1 Gauge for socket centre contact
4.2.1.1 Dimensions of the gauge
The gauge for the socket contact of RF channel is shown in Figure 6 and its dimensions are
shown in Table 6.
Figure 6 – Gauge for socket contact of RF channel
Table 6 – Dimensions of gauge for socket contact
Gauge C
Gauge A Gauge B
(for retention purpose)
(for sizing purpose) (for insertion purpose)
+2
Mass of gauge: 28 g
Ref.
mm mm mm
Min. Max. Min. Max. Min. Max.
a 0,950 0,955 0,935 0,940 0,899 0,902
b 0,76 1,14 1,27 1,91 1,27 1,91
Material: polished steel, cylindrical surface, roughness of diameter a: Ra ≤ 0,4 μm.

4.2.1.2 Test procedure
a) Sizing test
The gauge A should insert the socket centre contact of RF channel three times; this is a
sizing operation.
b) Insertion test
Following the sizing operation, if specified in the detail specification, the force necessary to
insert gauge B fully into the socket centre contact shall be measured. When this test is
required, the insertion force shall not exceed 8,9 N.
c) Retention test
After sizing or insertion test, the gauge C shall be inserted into the socket centre contact.
The contact shall retain the mass of the gauge C in a vertical downward position.
4.2.2 Gauge for L32-5 connector with 5 pin contacts
4.2.2.1 Dimensions of the gauge
The gauge for the L32-5 connector with 5 pin contacts is shown in Figure 7 and its dimensions
are shown in Table 7.
NOTE 1 Mechanical and electrical reference plane.
NOTE 2 Anti-mismating socket.
Figure 7 – Gauge for L32-5 connector with 5 pin contacts
Table 7 – Dimensions of gauge for L32-5 connector with 5 pin contacts
mm
Ref.
Max.
Min.
6,35
6,25
a
--
7,0
b
0,935 0,940
c
2,67 --
d
14,4 14,5
e
1,6 2,1
g
26,65 26,70
k
1,95 2,00
m
16,48 16,52
n
Material: polished steel, cylindrical surface, roughness of diameter a: Ra ≤ 0,4 μm.

4.2.2.2 Test procedure
The gauge should be inserted into the L32-5 connector with 5 pin contacts three times, and
then the insertion force is measured; the insertion force should not be less than 50 N.
4.2.3 Gauge for L32-4 connector with 4 pin contacts
4.2.3.1 Dimensions of the gauge
The gauge for the L32-4 connector with 4 pin contacts is shown in Figure 8 and its dimensions
are shown in Table 8.
NOTE 1 Mechanical and electrical reference plane.
NOTE 2 Anti-mismating socket.
Figure 8 – Gauge for L32-4 connector with 4 pin contacts
Table 8 – Dimensions of gauge for L32-4 connector with 4 pin contacts
mm
Ref.
Min. Max.
a 6,25 6,35
b 7,0 --
c 0,935 0,940
d 2,67 --
e 14,4 14,5
g 1,6 2,1
k 26,65 26,70
m 1,95 2,00
n 16,48 16,52
Material: polished steel, cylindrical surface, roughness of diameter a: Ra ≤ 0,4 μm.

4.2.3.2 Test procedure
The gauge should be inserted into the L32-4 connector with 4 pin contacts three times, and
then the insertion force is measured; the insertion force should not be less than 50 N.
4.2.4 Gauge for L32-5 connector with 5 socket contacts
4.2.4.1 Dimensions of gauge
The gauge for the L32-5 connector with 5 socket contacts is shown in Figure 9 and its
dimensions are shown in Table 9.

NOTE 1 Mechanical and electrical reference plane.
NOTE 2 Chamfer of three grooves is optional.
NOTE 3 Anti-mismating pin
Figure 9 – Gauge for L32-5 connector with 5 socket contacts
Table 9 – Dimensions of gauge for L32-5 connector with 5 socket contacts
Dimensions
Ref. mm
Min. Max.
a 6,0 6,1
b 6,0 6,2
c 7,5 7,6
d 29,8 30,0
e 14,4 14,5
g 6,0 --
k 27,00 27,05
m 2,10 2,15
n 16,48 16,52
w 0,899 0,902
x 1,27 1,91
y -- 2,54
z 0,10 0,30
4.2.4.2 Test procedure
The gauge should be inserted into the L32-5 connector with socket contact three times, and
then the insertion force is measured; the insertion force should not be less than 50 N.
4.2.5 Gauge for L32-4 connector with 4 socket contacts
4.2.5.1 Dimensions of gauge
The gauge for the L32-4 socket connector with 4 socket contacts is shown in Figure 10 and its
dimensions are shown in Table 10.

NOTE 1 Mechanical and electrical reference plane.
NOTE 2 Chamfer of three grooves is optional.
NOTE 3 Anti-mismating pin
Figure 10 – Gauge for L32-4 connector with 4 socket contacts
Table 10 – Dimensions of gauge for L32-4 connector with 4 socket contacts
Dimensions
Ref. mm
Min. Max.
a 6,0 6,1
b 6,0 6,2
c 7,5 7,6
d 29,8 30,0
e 14,4 14,5
g 6,0 --
k 27,00 27,05
m 2,10 2,15
n 16,48 16,52
w 0,899 0,902
x 1,27 1,91
y -- 2,54
z 0,10 0,30
4.2.5.2 Test procedure
The gauge should be inserted into the L32-4 connector with 4 socket contacts three times, and
then the insertion force is measured; the insertion force should not be less than 50 N.
5 Quality assessment procedure
5.1 General
Subclauses 5.2 and 5.3 provide the recommended rating, performance and test conditions to
be considered when preparing a detail specification. They also specify the test schedules and
procedure that suit the corresponding quality inspection level.
5.2 Rating and characteristics
The values indicated in Table 11 are recommended for type L32-4 and L32-5 series circular
connector and are given for the writer of the detail specification. They are applicable for the
condition when the connectors are fully mated. The preferable characteristics can be seen in
Table 11.
Certain tests are listed without any recommended values being given when they are not required.
When such tests are required, appropriate values shall be entered in the detail specification at
the discretion of the specification writer.
Table 11 – Rating and characteristics
Test method
Remarks, deviation from
Rating and characteristics Value
standard test method
IEC 63138-1:2019
Electrical
Nominal impedance 50 Ω
a
~ 4 GHz DC
Frequency range
Return loss 8.4.1 ≥ 19 dB (DC at 2,7 GHz) Each RF channel tested
separately
≥ 16,5 dB (2,7 GHz to 4 GHz)
b
8.4.3 Each RF channel tested
Centre contact resistance
separately
– initial ≤ 3,0 mΩ
– after conditioning ≤ 5,0 mΩ
Outer conductor resistance 8.4.3 Each RF channel tested
separately
– initial ≤ 5,0 mΩ
– after conditioning ≤ 8,0 mΩ
b
8.4.4 Each RF channel tested
Insulation resistance
separately
– initial ≥ 5 000 MΩ
– after conditioning ≥ 200 MΩ
c d
8.4.5 1 000 V (86 to 106) KPa, each RF
Voltage proof at sea level
channel tested separately
e
8.4.6 ≥ 50 dB, 2 GHz to 3 GHz Z ≤ 10 mΩ, each RF channel
Screening effectiveness
t
tested separately
Discharge test 8.4.7 See DS Each RF channel tested
separately
Isolation 8.4.9 ≥ 80 dB, 0,05 GHz to 4 GHz Test between two adjacent
channels
Intermodulation level (PIM3) 8.4.8 Better than –155 dBc Each RF channel tested
Power: 2 × 20 W separately
Test method
Remarks, deviation from
Rating and characteristics Value
standard test method
IEC 63138-1:2019
Mechanical
Centre contact captivation 8.5.2 Each RF channel tested
separately
– axial force ≥ 22 N After the test, the centre
contact meets the
– axial torque See DS
requirement for the
dimension of mating face
RF channel captivation 8.5.3 Test each RF channel with
socket centre contact
separately
– axial force ≥ 240 N After the test, RF channels
of connector meet the
requirement for the
dimension of mating face
Engagement and 8.5.4
disengagement forces
– axial force (engagement) ≤ 50 N
– torque ≤ 4,1 N m
Gauge retention (resilient 8.5.5
contacts)
– centre contact ≥ 0,28 N
Mechanical compatibility 8.3.4 Insertion force ≤ 50 N
Mechanical test for cable
clamping device
– cable rotation (nutation of 8.5.6 See DS
cable end)
– cable pulling 8.5.7 See DS
– cable bending 8.5.8 See DS
– cable torsion 8.5.9 See DS
Strength of coupling 8.5.10 Axial force: ≥ 450 N
mechanism
Coupling torque resistance:
≥ 30 N·m (threaded type)
High frequency vibration 8.5.12
50 m/s (10 to 2 000) Hz
Shock 8.5.13
500 m/s , 1/2 sine wave,
11 ms
Environmental
f
A:40/85/21
Climatic category
Hermetic sealed 8.6.6 See DS
Water immersion test 8.6.5 See DS
Salt mist 8.6.7 48 h Duration of spraying test
after mating
Endurance
Mechanical endurance 8.5.14 200 operations
a
These values apply to basic connectors. In practice, these can be influenced by the cable used and reference
should always be made to the actual values given in the DS.
b
Values for a single pair of RF channel.
c
Voltages are RMS values of AC at 40 Hz to 65 Hz, unless otherwise specified.
d
Some cables usable with these connectors have ratings lower than the values given here.
e
When interfaces are fully mated.
f
For certain connectors, the upper temperature limit is restricted by the cable characteristics. Reference should
be made to the relevant cable specification.

5.3 Quality assessment
5.3.1 General
Quality assessment shall be performed according to IEC 63138-1, except for the provisions in
5.3.2 to 5.3.4.
5.3.2 Inspection procedure
Table 12 describes the qualification inspection tests to be performed.
Table 12 – Qualification inspection
Number of
Test IEC 63138-1:2019
specimens
Group1
Visual examination 8.2
Marking 8.2
Workmanship 8.2
Dimensions and interchangeability 8.3
RF channel interface dimensions 8.3.1
Connector interface dimensions 8.3.2
Outline dimensions 8.3.3 6
Mechanical compatibility 8.3.4
Engagement and disengagement forces 8.5.4
a
8.5.5
Gauge retention force
Hermetic seal 8.6.6
Leakage 8.6.5
Insulation resistance 8.4.4
Group 2
Centre contact captivation 8.5.2
RF channel captivation 8.5.3 2
Salt mist 8.6.7
Group 3
Return loss 8.4.1
Insertion loss 8.4.2
Isolation 8.4.9
Screening effectiveness 8.4.6
Passive intermodulation level (PIM) 8.4.8
b
8.4.10
RF power rating
High temperature endurance 8.6.3
Low temperature endurance 8.6.4
Mechanical endurance 8.5.14
Safety wire hole pullout 8.5.15
Number of
Test IEC 63138-1:2019
specimens
Group 4
Contact resistance 8.4.3
Voltage proof 8.4.5
Discharge test 8.4.7
Low frequency vibration 8.5.11
High frequency vibration 8.5.12
Shock 8.5.13
Thermal shock 8.6.2 2
Damp heat, steady state 8.6.1
Effectiveness against cable rotation 8.5.6
Effectiveness against cable pulling 8.5.7
Effectiveness against cable bending 8.5.8
Effectiveness against cable torsion 8.5.9
Strength of coupling mechanism 8.5.10
Group 5
c
Solderability 8.5.1
a
Sample size of RF channels for test for gauge retention force is 3 sets of RF channels.
b
The tests are performed only for initial qualification approval if the qualified connectors have no change in
design and manufacturing processes.
c
The test shall be performed using 3 sets of parts individually taken from the lot before assembled into
connectors.
5.3.3 Lot-by-lot inspection
The group A and B test shall be subject to the inspections specified in Table 13 and in the order
given in the said table.
Table 13 – Lot-by-lot inspection
Number of
Test IEC 63138-1:2019
specimens
Group A
Visual examination 8.2
Marking 8.2
Workmanship 8.2
Dimensions and interchangeability 8.3
RF channel interface dimensions 8.3.1
Connector interface dimensions 8.3.2
Outline dimensions 8.3.3
100 %
Mechanical compatibility 8.3.4
Engagement and disengagement forces 8.5.4
a
8.5.5
Gauge retention force
Hermetic seal 8.6.6
Leakage 8.6.5
Insulation resistance 8.4.4
Group B
Mechanical compatibility 8.3.4
See Table 14
Return loss 8.4.1
a
Sample size of RF channels for test for gauge retention force is 3 sets of RF channels.

Table 14 – Sampling plans for mechanical compatibility and return loss inspection
Sample size for mechanical Sample size for return loss
Lot size
compatibility inspection inspection
a
1 to 100 1
101 to 1 200 5 2
1 201 to above 10 3
a
When lot size is 1, the corresponding sample size is also 1.

5.3.4 Periodic inspections
Table 15 describes the periodic tests to be performed
Table 15 – Periodic inspection
Test IEC 63138-1:2019 Sample size
Group D1 1
Centre contact captivation 8.5.2
RF channel captivation 8.5.3
Salt mist 8.6.7
Group D2 1
Return loss 8.4.1
Insertion loss 8.4.2
Isolation 8.4.9
Screening effectiveness 8.4.6
Passive intermodulation level (PIM) 8.4.8
a
RF power rating 8.4.10
High temperature endurance 8.6.3
Low temperature endurance 8.6.4

Mechanical endurance 8.5.14
Safety wire hole pullout 8.5.15
Group D3 1
Contact resistance 8.4.3
Discharge test 8.4.7
Low frequency vibration 8.5.11

High frequency vibration 8.5.12
Shock 8.5.13
Thermal shock 8.6.2
Damp heat, steady state 8.6.1
Effectiveness against cable rotation 8.5.6
Effectiveness against cable pulling 8.5.7

Effectiveness against cable bending 8.5.8
Effectiveness against cable torsion 8.5.9
Strength of coupling mechanism 8.5.10
Test IEC 63138-1:2019 Sample size
Group D4
b
8.5.1
Solderability
a
The tests are performed only for initial qualification approval if the qualified connectors have no change in
design and manufacturing processes.
b
The test shall be performed using 3 sets of parts individually taken from the lot before assembled into
connectors.
6 Instructions for preparation of detail specifications
6.1 General
Detail specification (DS) writers shall use the appropriate Blank Detail Specification (BDS).
Clause 6 comprises the BDS dedicated for use with L32 series circular connectors. As such,
the BDS will already have information entered on it in relation to
– the basic specification number applicable to all the detail specifications covering connector
styles of the series covered by the Sectional Specification, and
– the connector series designation.
The specification writer should enter the details relating to the connector style to be covered by
the BDS, as indicated. The numbers in brackets in the BDS correspond to the indications in 6.2
to 6.5, which shall be given.
6.2 Identification of the component
(1) Enter the following details:
– style: the style designation of the connector including type of fixing and sealing if
applicable;
– attachment: by deletion of the inapplicable options of cable/wire given for centre and
outer conductors;
– special features and markings: as applicable;
– series designation: in bold characters/digits approximately 15 mm high.
(2) Enter details of assessment level and the climatic category.
(3) A reproduction of the outline drawing and details of the panel piercing (if applicable). It
shall provide the maximum envelope dimensions and the position of the reference plane.
In the case of a fixed connector, the position of the mounting plane relative to the front
face of the connector.
(4) Any maximum panel thickness limitations for fixed connectors shall be stated.
(5) Particulars of all variants covered by the DS. As appropriate, the information shall
include the following:
– cable types (or sizes) applicable to each variant;
– alternative plated or protective finishes;
– details of alternative mounting flanges having either tapped or plain mounting holes;
– details of alternative solder spills or solder buckets including, when applicable, those for
use with microwave integrated circuit (MIC) components.
6.3 Performance
(6) Performance data listing the most important characteristics of the connector in
accordance with the requirements of the relevant Sectional Specification. Deviations
from the minimum requirements shall be clearly indicated. Non-applicable parameters
shall be marked "na".
6.4 Marking, ordering information and related matters
(7) Insert marking and ordering information as appropriate, together with details of related
documents and any invoked structural similarity.
6.5 Selection of tests, test conditions and severities
(8) "na" shall be used to indicate non-applicable tests. All tests marked "a" by the Detail
Specification writer shall be mandatory.
When using the normal procedure with a dedicated BDS, the letter "a" – for "applicable" – shall
be entered in the "test required" column opposite each of the tests indicated as being mandatory
in the test schedule of the relevant Sectional Specification. Any additional test required at the
discretion of the specification writer shall also be indicated by an "a".
The Specification writer shall also indicate, when necessary, details of deviations from the
standard test methods and conditions including any relevant deviations given in the test
schedule of the Sectional Specification.
6.6 Blank Detail Specification pro forma for L32 series circular connector
Subclause 6.6 contains the complete BDS.
(1) (2) Page 1 of
(3) ELECTRONIC COMPONENT OF ASSESSED (4) Issue
QUALITY IN ACCORDANCE WITH:
GENERIC SPECIFICATION: IEC 63138-1
SECTIONAL SPECIFICATION: IEC 63138-4
(5) Detail specification for radio frequency coaxial connector of Type
assessed quality
L32-4/L32-5
Style Special features and markings
Method of cable/wire + attachment Centre conductor – solder/crimp +
Outer conductor – solder/clamp/crimp +
+ Delete as appropriate
(6) Assessment level Characteristic impedance …Ω Climatic category …/…/…
(7) Outline and maximum dimensions Panel piercing and mounting details

(8) Variants
Description of
Variant no. IEC 63138-4
variant
Information about manufacturers who have components qualified under the IECQ Conformity Assessment
System is available through the IECQ online certificate system.

(9) Performance (including limiting conditions of use)
Remarks including any
Variant no. IEC 63138-1:
Ratings and characteristics Value deviations from standard
designation 2019
test methods
Electrical
Nominal impedance  50 Ω
Frequency range  ~ 4 GHz DC
Return loss 01 8.4.1 GHz Measurement frequency
range
GHz
GHz
GHz
Centre contact resistance 8.4.3 ≤  mΩ Initial
≤  mΩ After conditioning
Insulation resistance 8.4.4 ≥    GΩ Initial
≥    GΩ After conditioning
a
86 kPa to 106 kPa
01 8.4.5 kV
Voltage pro
...
