IEC 61808:1999

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Première édition
STANDARD
First edition
1999-11
Accumulateurs alcalins et autres accumulateurs
à électrolyte non acide –
Eléments individuels boutons rechargeables
étanches au nickel-métal hydrure
Secondary cells and batteries containing
alkaline or other non-acid electrolytes –
Sealed nickel-metal hydride button
rechargeable single cells
Numéro de référence
Reference number
CEI/IEC 61808:1999

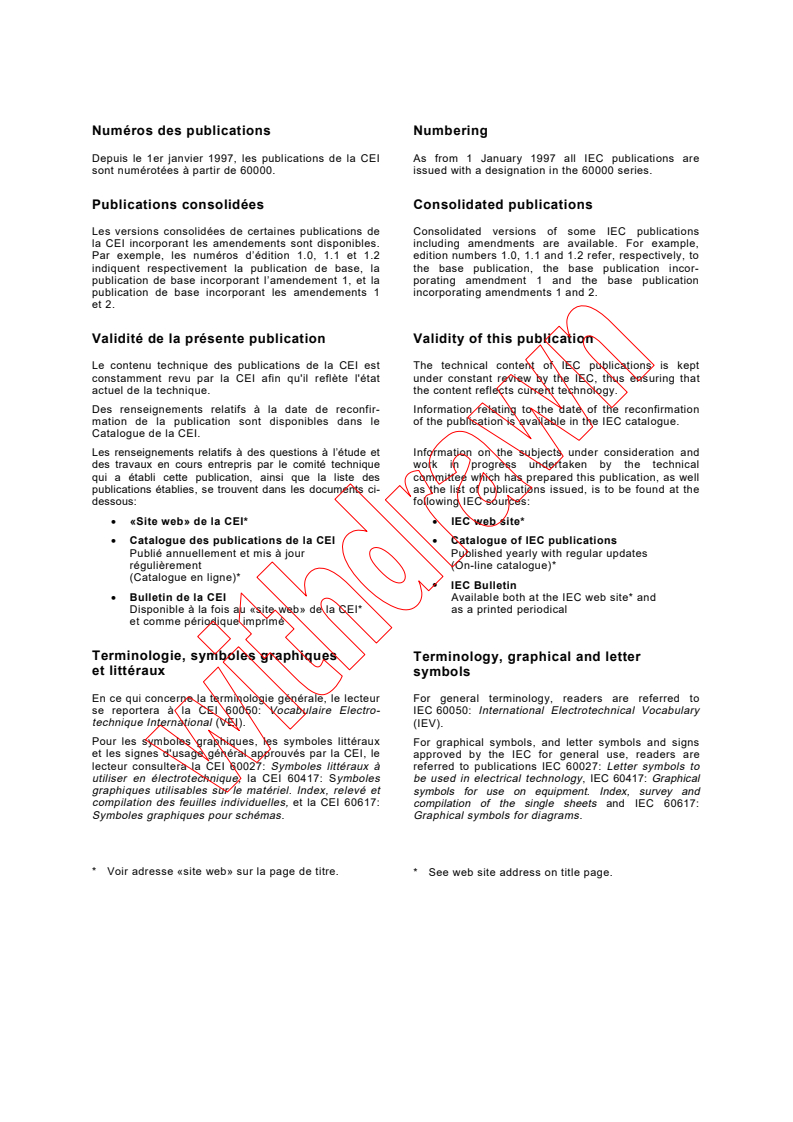

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI* as a printed periodical
et comme périodique imprimé
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Première édition
STANDARD
First edition
1999-11
Accumulateurs alcalins et autres accumulateurs
à électrolyte non acide –
Eléments individuels boutons rechargeables
étanches au nickel-métal hydrure
Secondary cells and batteries containing
alkaline or other non-acid electrolytes –
Sealed nickel-metal hydride button
rechargeable single cells
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
L
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61808 © CEI:1999

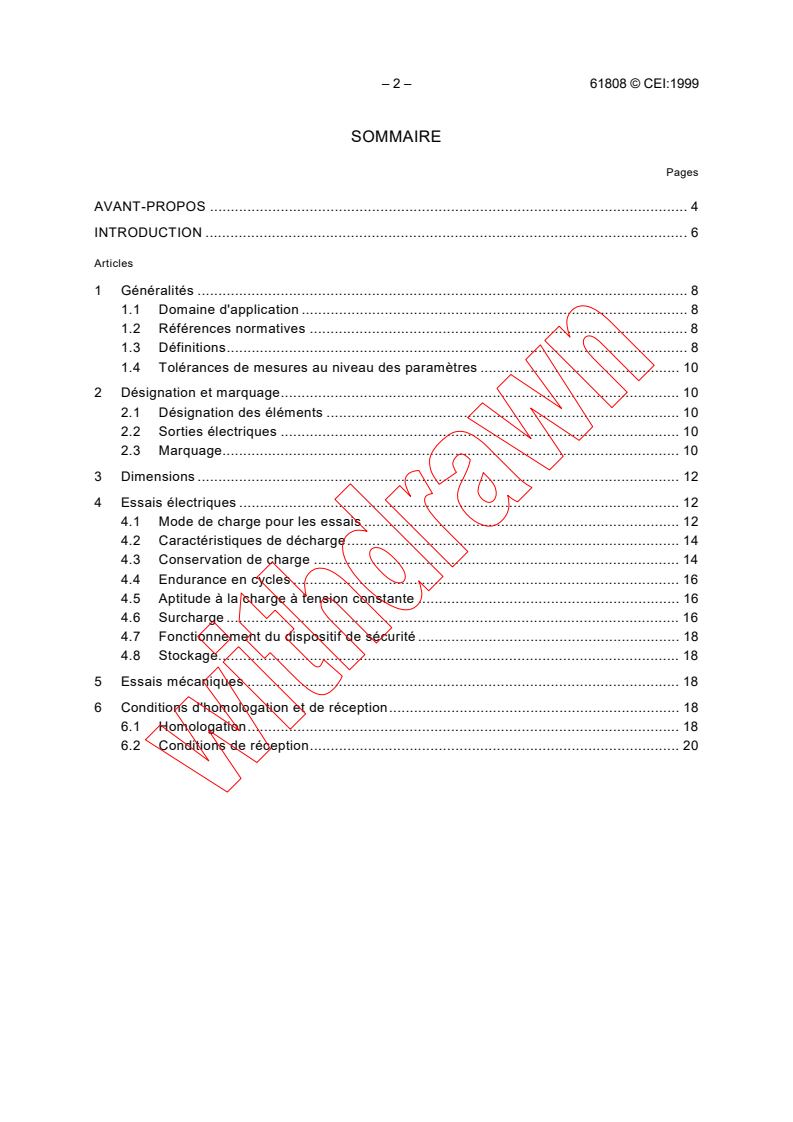

SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION .6

Articles
1 Généralités . 8

1.1 Domaine d'application . 8
1.2 Références normatives . 8
1.3 Définitions. 8
1.4 Tolérances de mesures au niveau des paramètres . 10
2 Désignation et marquage. 10
2.1 Désignation des éléments . 10
2.2 Sorties électriques . 10
2.3 Marquage. 10
3 Dimensions . 12
4 Essais électriques . 12
4.1 Mode de charge pour les essais . 12
4.2 Caractéristiques de décharge. 14
4.3 Conservation de charge . 14
4.4 Endurance en cycles . 16
4.5 Aptitude à la charge à tension constante . 16
4.6 Surcharge . 16
4.7 Fonctionnement du dispositif de sécurité . 18
4.8 Stockage. 18
5 Essais mécaniques . 18
6 Conditions d'homologation et de réception. 18
6.1 Homologation. 18
6.2 Conditions de réception. 20

61808 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION .7

Clause
1 General. 9

1.1 Scope . 9
1.2 Normative references. 9
1.3 Definitions. 9
1.4 Parameter measurement tolerances . 11
2 Designation and marking. 11
2.1 Cell designation . 11
2.2 Cell termination. 11
2.3 Marking. 11
3 Dimensions . 13
4 Electrical tests .13
4.1 Charging procedure for test purposes. 13
4.2 Discharge performance . 15
4.3 Charge (capacity) retention . 15
4.4 Endurance in cycles . 17
4.5 Charge acceptance at constant voltage . 17
4.6 Overcharge . 17
4.7 Safety device operation . 19
4.8 Storage. 19
5 Mechanical tests . 19
6 Conditions for approval and acceptance . 19
6.1 Type approval . 19
6.2 Batch acceptance. 21

– 4 – 61808 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
ACCUMULATEURS ALCALINS ET AUTRES ACCUMULATEURS

À ÉLECTROLYTE NON ACIDE –
ÉLÉMENTS INDIVIDUELS BOUTONS RECHARGEABLES ÉTANCHES

AU NICKEL-MÉTAL HYDRURE
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61808 a été établie par le sous-comité 21A: Accumulateurs
alcalins et autres accumulateurs à électrolyte non acide, du comité d'études 21 de la CEI:
Accumulateurs.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
21A/264/FDIS 21A/272/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le comité a décidé que cette publication reste valable jusqu’en 2005-01.
A cette date, selon décision préalable du comité, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61808 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
SECONDARY CELLS AND BATTERIES CONTAINING ALKALINE

OR OTHER NON-ACID ELECTROLYTES –

SEALED NICKEL-METAL HYDRIDE BUTTON RECHARGEABLE

SINGLE CELLS
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61808 has been prepared by subcommittee 21A: Secondary cells
and batteries containing alkaline or other non-acid electrolytes, of IEC technical committee 21:
Secondary cells and batteries.
The text of this standard is based on the following documents:
FDIS Report on voting
21A/264/FDIS 21A/272/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The committee has decided that this publication remains valid until 2005-01.
At this date, in accordance with the committee’s decision, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 – 61808 © CEI:1999
INTRODUCTION
Depuis toujours, les fabricants et les utilisateurs d'accumulateurs alcalins ont utilisé un multiple

du nombre exprimant la capacité de l'accumulateur pour définir la valeur du courant utilisé pour

la charge ou la décharge de ces accumulateurs. Par exemple, pour un accumulateur de

capacité assignée (C Ah) de 100 Ah, un courant de charge (ou de décharge) de 20 A est

formulé C/5 A ou 0,2 CA. Ce mode d'expression est utilisé dans toutes les normes

d'accumulateurs alcalins.
Il a été remarqué que cette méthode d'expression des courants est dimensionnellement
incorrecte, car un multiple de la capacité (ampères-heures) est en ampères-heures et non en
ampères comme cela doit être. Pour faire suite à ces remarques, le sous-comité 21A de la CEI
a publié en 1996 un «Guide pour l'expression des courants dans les normes d'accumulateurs
alcalins», sous la référence CEI 61434 et la méthode qui y est décrite a été utilisée dans la
présente norme.
En résumé, la méthode spécifie que le courant de référence (I ) est exprimé selon la méthode
t
suivante:
I A = C Ah/1 h
t n
où
C est la capacité assignée déclarée par le fabricant en ampères-heures (Ah), et
n
n est le temps sur la base duquel la capacité assignée est déclarée, en heures (h).

61808 © IEC:1999 – 7 –
INTRODUCTION
Traditionally the manufacturers and users of alkaline secondary cells and batteries have

expressed the current used to charge and discharge these cells and batteries as a multiple of

the capacity. For example, a current of 20 A used to charge a cell with a rated capacity (C Ah)

of 100 Ah would be expressed as C/5A or 0,2 CA. This method of current designation has been
used in all standards relating to alkaline secondary cells and batteries.

Comments have been made, that this method of current designation is dimensionally incorrect
in that a multiple of the capacity (ampere hours) will be in ampere hours and not, as required

for current, in amperes. As a result of these comments, IEC subcommittee 21A has published

in 1996 a Guide to designation of current in alkaline secondary cell and battery standards,
IEC 61434 and the method described therein has been used in this standard.
In brief, the method states the reference test current (I ) is expressed as:
t
I A = C Ah/1 h
t n
where
C is the rated capacity declared by the manufacturer in ampere hours (Ah), and
n
n is the time base in hours (h) for which the rated capacity is declared.

– 8 – 61808 © CEI:1999
ACCUMULATEURS ALCALINS ET AUTRES ACCUMULATEURS

À ÉLECTROLYTE NON ACIDE –
ÉLÉMENTS INDIVIDUELS BOUTONS RECHARGEABLES ÉTANCHES

AU NICKEL-MÉTAL HYDRURE
1 Généralités
1.1 Domaine d'application
La présente Norme internationale spécifie les essais et les prescriptions applicables aux
éléments individuels boutons rechargeables étanches au nickel-métal hydrure, pouvant être
utilisés dans toutes les orientations.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60051 (toutes parties), Appareils mesureurs électriques indicateurs analogiques à action
directe et leurs accessoires
CEI 60410, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60485, Voltmètres numériques et convertisseurs électroniques analogiques-numériques à
courant continu
1.3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes sont
applicables.
1.3.1
élément bouton
élément de section circulaire dans lequel la hauteur totale est inférieure au diamètre total
1.3.2
élément étanche au nickel-métal hydrure
élément étanche contenant de l'hydroxyde de nickel dans l'électrode positive et un alliage
absorbant l'hydrogène dans l'électrode négative
NOTE  Il n'est pas exclu que l'élément bouton au nickel-métal hydrure dégage des gaz vers la fin de sa vie en
raison d'une accumulation d'hydrogène dans l'élément.
1.3.3
tension nominale
la tension nominale d'un élément individuel bouton rechargeable étanche au nickel-métal
hydrure est de 1,2 V
61808 © IEC:1999 – 9 –
SECONDARY CELLS AND BATTERIES CONTAINING ALKALINE

OR OTHER NON-ACID ELECTROLYTES –

SEALED NICKEL-METAL HYDRIDE BUTTON RECHARGEABLE

SINGLE CELLS
1 General
1.1 Scope
This International Standard specifies tests and requirements for sealed nickel-metal hydride
button rechargeable single cells, suitable for use in any orientation.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60051 (all parts), Direct acting indicating analogue electrical measuring instruments and
their accessories
IEC 60410, Sampling plans and procedures for inspection by attributes
IEC 60485, Digital electronic d.c. voltmeters and d.c. electronic analogue-to-digital converters
1.3 Definitions
For the purpose of this International Standard, the following definitions apply.
1.3.1
button cell
cell of circular cross-section in which the overall height is less than the overall diameter

1.3.2
sealed nickel-metal hydride cell
sealed cell containing a nickel hydroxide compound for the positive electrode and a hydrogen
absorbing alloy for the negative electrode
NOTE The nickel-metal hydride button cell may release gas towards its end of life due to the accumulation of
hydrogen in the cell.
1.3.3
nominal voltage
the nominal voltage of a sealed nickel metal-hydride button rechargeable single cell is 1,2 V

– 10 – 61808 © CEI:1999
1.3.4
capacité assignée
quantité d'électricité C Ah (ampères-heures) indiquée par le fabricant, qu'un élément individuel

est capable de fournir à un régime de décharge de 0,2 I A jusqu'à une tension finale de 1,0 V
t
à +20 °C après charge, repos et décharge dans les conditions spécifiées à l’article 4.

1.4 Tolérances de mesures au niveau des paramètres

La précision globale des valeurs contrôlées ou mesurées, par rapport aux valeurs spécifiées

ou réelles, doit respecter les tolérances suivantes:

a) ±1 % .pour la tension;
b) ±1 %.pour le courant;
c) ±1 %.pour la capacité;
d) ±2 °C.pour la température;
e) ±0,1 %.pour le temps.
Ces tolérances comprennent la précision combinée des appareils de mesure, des techniques
de mesure utilisées et de toutes les autres sources d'erreur liées à la méthode d'essai.
Pour aider au choix des appareils de mesure, consulter la CEI 60051 pour les appareils
analogiques et la CEI 60485 pour les appareils numériques. Le détail des appareils utilisés doit
être fourni dans chaque rapport de résultats.
2 Désignation et marquage
2.1 Désignation des éléments
Les éléments individuels boutons rechargeables étanches au nickel-métal hydrure doivent être
désignés par les lettres «HB» suivies de deux groupes de chiffres séparés par un trait oblique.
Les trois chiffres à gauche du trait oblique doivent indiquer le diamètre maximal spécifié pour
l'élément, exprimé en dixièmes de millimètres, arrondi au dixième immédiatement supérieur.
Les trois chiffres à droite du trait oblique doivent indiquer la hauteur maximale spécifiée pour
l'élément, exprimée en dixièmes de millimètres, arrondie au dixième immédiatement supérieur.
Exemple: HB 116/054
2.2 Sorties électriques
La présente norme ne spécifie pas les sorties électriques des éléments individuels boutons
rechargeables étanches au nickel-métal hydrure.
2.3 Marquage
Sauf spécification différente fixée par l'acheteur, chaque élément doit comporter un marquage
durable donnant les indications suivantes:
– type de l'élément (désignation de l'élément conformément à 2.1);
– polarité;
– date de fabrication (un code est admis);
– nom ou identification du fabricant ou du fournisseur.

61808 © IEC:1999 – 11 –
1.3.4
rated capacity
quantity of electricity C Ah (ampere hours) declared by the manufacturer which a single cell

can deliver when discharged at the reference test current of 0,2 I A to a final voltage of 1,0 V
t
at +20 °C after charging, storing and discharging under the conditions specified in clause 4.

1.4 Parameter measurement tolerances

The overall accuracy of controlled or measured values, relative to the specified or actual

values, shall be within these tolerances:

a) ±1 %.for voltage;
b) ±1 %.for current;
c) ±1 %.for capacity;
d) ±2 °C.for temperature;
e) ±0,1 %.for time.
These tolerances comprise the combined accuracy of the measuring instruments, the
measurement techniques used, and all other sources of error in the test procedure.
For assistance in selecting instrumentation, see IEC 60051 for analogue instruments and
IEC 60485 for digital instruments. The details of the instrumentation used shall be provided in
any report of results.
2 Designation and marking
2.1 Cell designation
Sealed nickel-metal hydride button rechargeable single cells shall be designated by the
letters HB followed by two groups of figures separated by a solidus.
The three figures to the left of the solidus shall indicate the maximum diameter specified for
the cell, expressed in tenths of millimetres rounded up to the next whole tenth.
The three figures to the right of the solidus shall indicate the maximum height specified for the
cell, expressed in tenths of millimetres, rounded up to the next whole tenth.
Example: HB 116/054
2.2 Cell termination
This standard does not specify termination for sealed nickel-metal hydride button rechargeable
single cells.
2.3 Marking
Except when otherwise required by the purchaser, each cell shall carry durable markings giving
the following information:
– type of cell (cell designation as specified in 2.1);
– polarity;
– date of manufacture (which may be in code);
– name or identification of manufacturer or supplier.

– 12 – 61808 © CEI:1999
3 Dimensions
h
+
d
IEC  1527/99
Légende
h Hauteur hors tout
...
