IEC 60034-7:1992/AMD1:2000

NORME CEI
INTERNATIONALE IEC
60034-7
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2000-09
Amendement 1
Machines électriques tournantes –
Partie 7:
Classification des modes de construction,
des dispositions de montage et position
de la boîte à bornes (Code IM)
Amendment 1
Rotating electrical machines –
Part 7:
Classification of types of construction,
mounting arrangements and
terminal box position (IM Code)
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
F
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

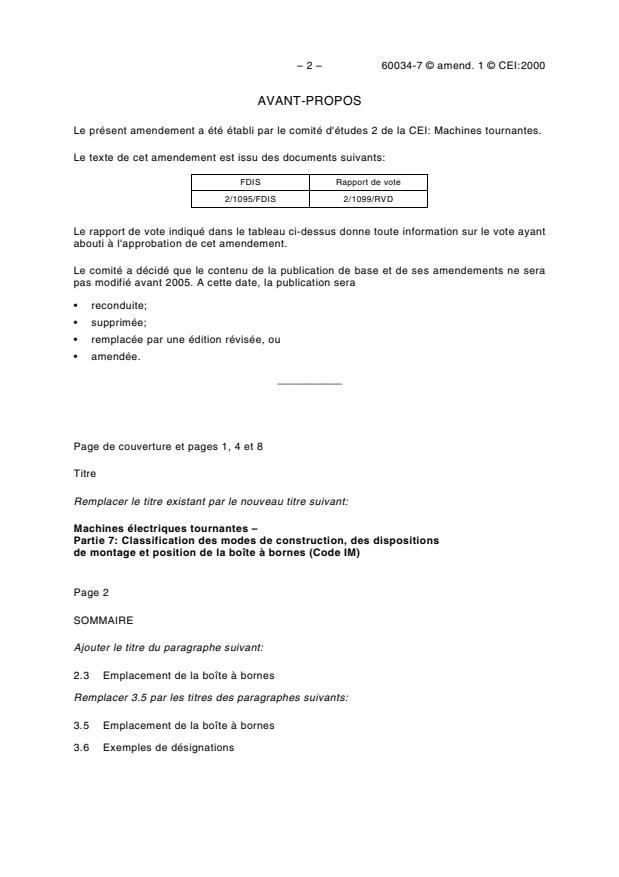

– 2 – 60034-7 © amend. 1 © CEI:2000
AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 2 de la CEI: Machines tournantes.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
2/1095/FDIS 2/1099/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2005. A cette date, la publication sera
 reconduite;
 supprimée;
 remplacée par une édition révisée, ou
 amendée.
____________
Page de couverture et pages 1, 4 et 8
Titre
Remplacer le titre existant par le nouveau titre suivant:
Machines électriques tournantes –
Partie 7: Classification des modes de construction, des dispositions
de montage et position de la boîte à bornes (Code IM)
Page 2
SOMMAIRE
Ajouter le titre du paragraphe suivant:
2.3 Emplacement de la boîte à bornes
Remplacer 3.5 par les titres des paragraphes suivants:
3.5 Emplacement de la boîte à bornes
3.6 Exemples de désignations
60034-7 © Amend. 1 © IEC:2000 – 3 –
FOREWORD
This amendment has been prepared by IEC technical committee 2: Rotating machinery.
The text of this amendment is based on the following documents:
FDIS Report on voting
2/1095/FDIS 2/1099/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until 2005. At this date, the publication will be
 reconfirmed;
 withdrawn;
 replaced by a revised edition, or
 amended.
____________
Front cover and pages 1, 5 and 9
Title
Replace the existing title with the following new title:
Rotating electrical machines –
Part 7: Classification of types of construction, mounting arrangements
and terminal box position (IM Code)
Page 3
CONTENTS
Add the following new entry:
2.3  Terminal box location
Replace 3.5 with the following new entries:
3.5 Terminal box location
3.6 Examples of designations

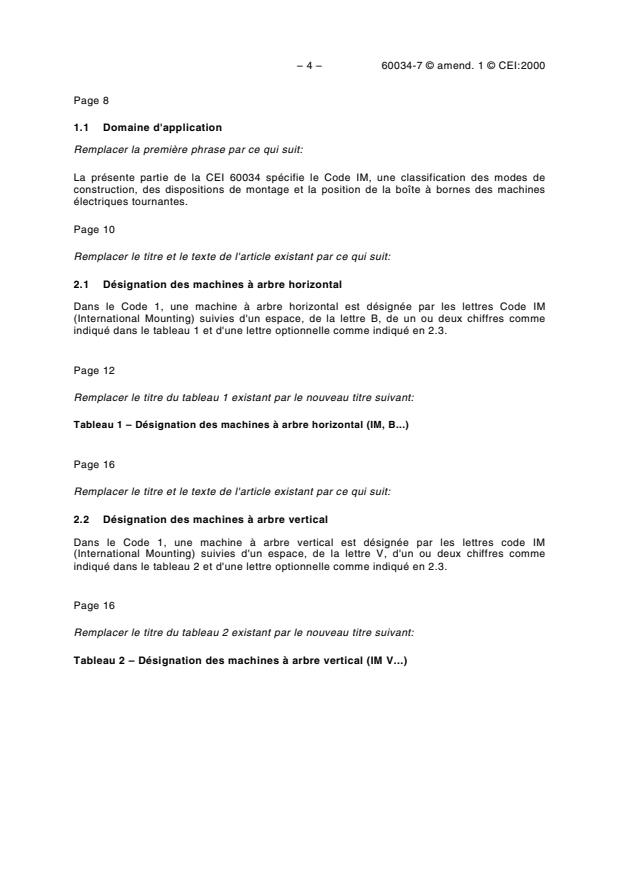

– 4 – 60034-7 © amend. 1 © CEI:2000
Page 8
1.1 Domaine d'application
Remplacer la première phrase par ce qui suit:
La présente partie de la CEI 60034 spécifie le Code IM, une classification des modes de
construction, des dispositions de montage et la position de la boîte à bornes des machines
électriques tournantes.
Page 10
Remplacer le titre et le texte de l'article existant par ce qui suit:
2.1 Désignation des machines à arbre horizontal
Dans le Code 1, une machine à arbre horizontal est désignée par les lettres Code IM
(International Mounting) suivies d'un espace, de la lettre B, de un ou deux chiffres comme
indiqué dans le tableau 1 et d'une lettre optionnelle comme indiqué en 2.3.
Page 12
Remplacer le titre du tableau 1 existant par le nouveau titre suivant:
Tableau 1 – Désignation des machines à arbre horizontal (IM, B.)
Page 16
Remplacer le titre et le texte de l'article existant par ce qui suit:
2.2 Désignation des machines à arbre vertical
Dans le Code 1, une machine à arbre vertical est désignée par les lettres code IM
(International Mounting) suivies d'un espace, de la lettre V, d'un ou deux chiffres comme
indiqué dans le tableau 2 et d'une lettre optionnelle comme indiqué en 2.3.
Page 16
Remplacer le titre du tableau 2 existant par le nouveau titre suivant:
Tableau 2 – Désignation des machines à arbre vertical (IM V.)

60034-7 © Amend. 1 © IEC:2000 – 5 –
Page 9
1.1 Scope
Replace the first sentence with the following:
This part of IEC 60034 specifies the IM code, a classification of types of construction, mounting
arrangements and the terminal box position of rotating electrical machines.
Page 11
2.1 Designation of machines with horizontal shafts
Replace the existing text with the following new text:
In Code I, a machine with a horizontal shaft is designated by the code letters IM (International
Mounting), followed by a space, the letter B, one or two numerals as shown in table 1 and an
optional letter as shown in 2.3.
Page 13
Table 1
This correction applies to the French text only.
Page 17
2.2 Designation of machines with vertical shafts
Replace the existing text with the following new text:
In Code I, a machine with a vertical shaft is designated by the code letters IM (International
mounting), followed by a space, the letter V, one or two numerals as shown in table 2 and an
optional letter as shown in 2.3.
Page 17
Table 2 – Designations for machines with vertical shafts (IM V.)

– 6 – 60034-7 © amend. 1 © CEI:2000
Remplacer, à la page 18, la désignation IM V15 par les nouvelles désignations suivantes:
IM V15 2Avec Avec Flasque bride Fixation par pattes avec
pattes bride côté D avec fixation supplémentaire
accès à l'arrière sur la face côté D de la
bride, côté D vers le bas
IM V17 2Avec Avec Flasque bride à Fixation par pattes avec
pattes bride trous taraudés fixation supplémentaire
Sans accès à sur la face côté D de la
l'arrière bride, côté D vers le bas
Bride côté D
Remplacer, à la page 20, la désignation IM V36 par les nouvelles désignations s
...
