IEC 61754-15:1999

NORME CEI
INTERNATIONALE IEC
61754-15
INTERNATIONAL
Première édition
STANDARD
First edition
1999-09
Interfaces de connecteurs pour fibres optiques –
Partie 15:
Famille de connecteurs de type LSH
Fibre optic connector interfaces –
Part 15:
Type LSH connector family
Numéro de référence
Reference number
CEI/IEC 61754-15:1999

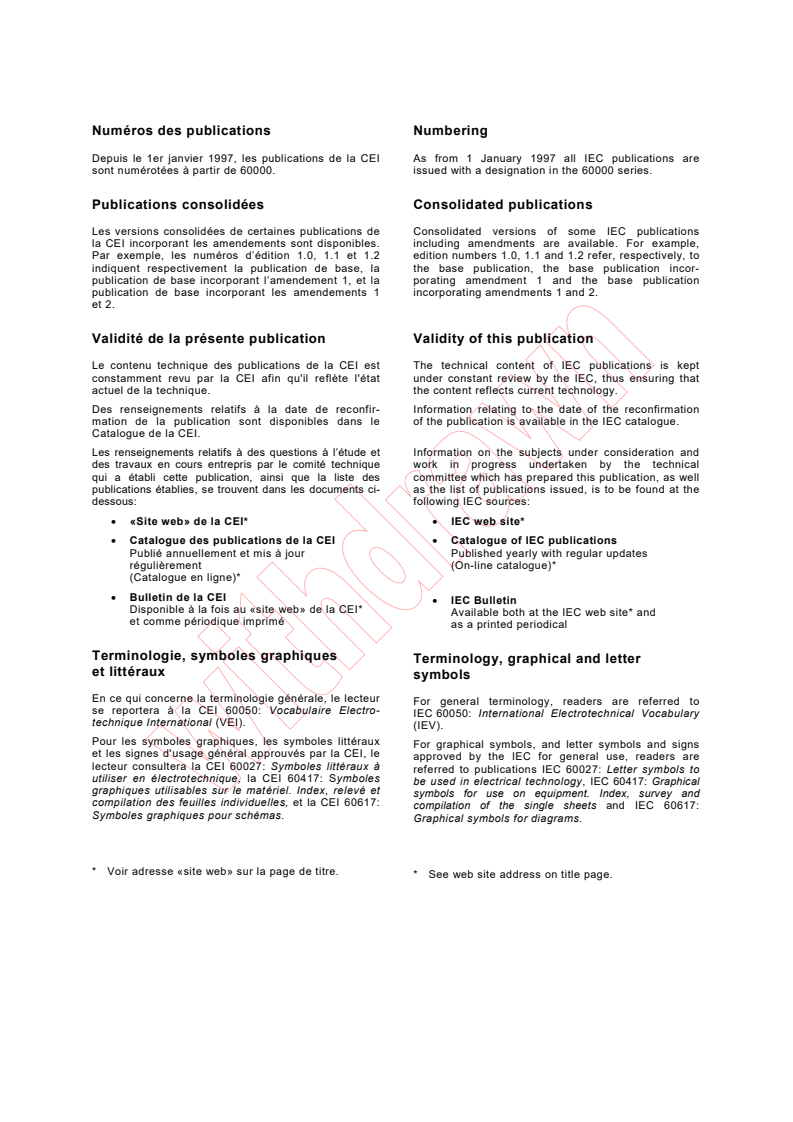

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

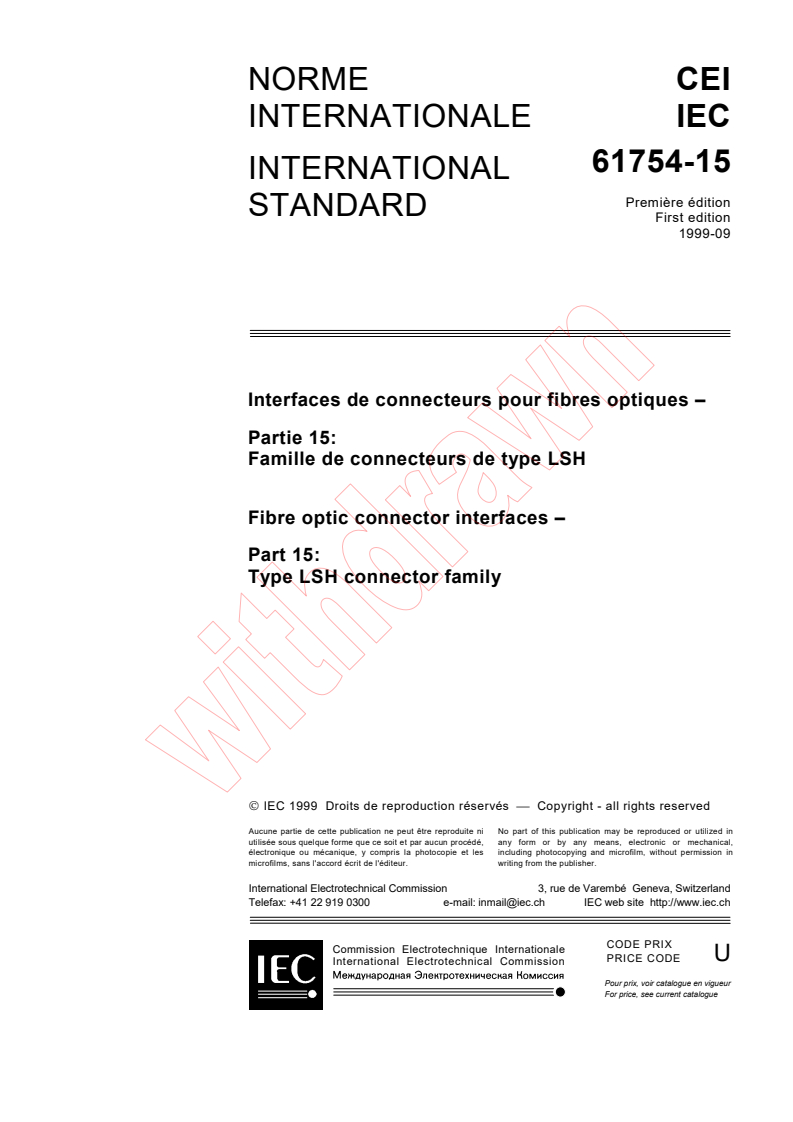

NORME CEI
INTERNATIONALE IEC
61754-15
INTERNATIONAL
Première édition
STANDARD
First edition
1999-09
Interfaces de connecteurs pour fibres optiques –
Partie 15:
Famille de connecteurs de type LSH
Fibre optic connector interfaces –
Part 15:
Type LSH connector family
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61754-15 © CEI:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d'application.6

2 Description.6

3 Interfaces.6
Figures.8

61754-15 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope.7

2 Description.7

3 Interfaces.7
Figures.9

– 4 – 61754-15 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –

Partie 15: Famille de connecteurs de type LSH

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61754-15 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1214/FDIS 86B/1251/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 61754 comprend plusieurs parties, publiées sous le titre général Interfaces de
connecteurs pour fibres optiques.
– La première partie, intitulée «Généralités et guide», couvre les informations générales.
– Les parties suivantes concernent les interfaces pour diverses familles de connecteurs.

61754-15 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
FIBRE OPTIC CONNECTOR INTERFACES –

Part 15: Type LSH connector family

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61754-15 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86B/1214/FDIS 86B/1251/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 61754 consists of multiple parts, under the general title Fibre optic connector interfaces.
– Part 1, entitled General and Guidance, covers general information.
– Subsequent parts contain interfaces for various connector families.

– 6 – 61754-15 © CEI:1999
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –

Partie 15: Famille de connecteurs de type LSH

1 Domaine d'application
La présente partie de la CEI 61754 définit les dimensions d'interfaces normalisées pour les

familles de connecteurs de type LSH.
2 Description
Le connecteur principal pour la famille de connecteurs de type LSH est un connecteur à fiche à
une seule position caractérisé par un diamètre nominal de l'embout de 2,5 mm. Il comprend un
mécanisme de couplage « pousser-cliquer-tirer » chargé par ressort par rapport à l'embout
dans le sens de l'axe optique. Le mécanisme d'alignement optique des connecteurs est de type
à manchon élastique.
3 Interfaces
Les pages qui suivent définissent les interfaces normalisées pour la famille de connecteurs de
type LSH.
La présente norme contient les interfaces normalisées suivantes:
61754-15-1 Interface PC de connecteurs à fiches monovoies
61754-15-2 Interface de raccords monovoies
61754-15-3 Interface PC de connecteurs à fiches doubles
61754-15-4 Interface de raccords doubles
61754-15-5 Interface de connecteurs à fiches monovoies – APC 8°
61754-15-6 Interface de connecteurs à fiches doubles – APC 8°
61754-15-7 Interface de dispositifs actifs
Les interfaces normalisées suivantes sont compatibles.

Fiches Raccords Dispositif actif
61754-15-2 61754-15-4 61754-15-7
61754-15-1 Accouplement Accouplement Accouplement
61754-15-3 Pas d'accouplement Accouplement Pas d'accouplement
61754-15-5 Accouplement Accouplement Accouplement
61754-15-6 Pas d'accouplement Accouplement Pas d'accouplement

61754-15 © IEC:1999 – 7 –
FIBRE OPTIC CONNECTOR INTERFACES –

Part 15: Type LSH connector family

1 Scope
This part of IEC 61754 defines the standard interface dimensions for the type LSH family of

connectors.
2 Description
The parent connector for the type LSH connector family is a single-position plug connector
which is characterized by a 2,5 mm nominal ferrule diameter. It includes a push-click-pull
coupling mechanism, which is spring-loaded relative to the ferrule in the direction of the optical
axis. The optical alignment mechanism of the connectors is of a resilient sleeve style.
3 Interfaces
The pages that follow define the standard interfaces for the type LSH connector family.
This standard contains the following standard interfaces:
61754-15-1 Simplex plug connector PC-interface
61754-15-2 Simplex adaptor interface
61754-15-3 Duplex plug connector PC-interface
61754-15-4 Duplex adaptor interface
61754-15-5 Simplex plug connector interface – APC 8°
61754-15-6 Duplex plug connector interface – APC 8°
61754-15-7 Active device interface
The following standards are intermateable.
Plugs Adaptors Active device
61754-15-2 61754-15-4 61754-15-7

61754-15-1 Mate Mate Mate
61754-15-3 Not mate Mate Not mate
61754-15-5 Mate Mate Mate
61754-15-6 Not mate Mate Not mate

– 8 – 61754-15 © CEI:1999
Plan de référence mécanique
Ouvert
Cible de référence optique
Embout
Fermé
Vue de la direction A
b) Cran de marche
a) Uniforme
Géométrie de la face terminale de l’embout
IEC  967/99
Figure 1 – Interface de connecteurs à fiches monovoies

61754-15 © IEC:1999 – 9 –
Mechanical reference plane
Open
Optical datum target
Ferrule
Closed
View from
direction A
(a) Uniform (a) Step
Ferrule endface geometry
IEC  967/99
Figure 1 – Simplex plug connector interface

– 10 – 61754-15 © CEI:1999
Tableau 1a – Dimensions de l'interface de connecteurs à fiches monovoies

Références Dimensions Notes
Minimales Fondamentales Maximales

A– – 1
Voir, tableau 1b
B 4,45 mm 4,55 mm Diamètre
C 6,25 mm 6,29 mm
D 8,82 mm 8,88 mm
E 2,75 mm 2,79 mm
F 2,95 mm 2,99 mm
G 0,67 mm 1 mm
H 5,95 mm 5,98 mm
I 4,93 mm 4,98 mm
J 4,13 mm 4,18 mm
K 45° 60°
L 6,1 mm 6,5 mm
M 12,05 mm 12,2 mm 2
N 10,9 mm 11,05 mm
O 0,9 mm 1,5 mm
P 4,5 mm 5 mm
Q 3,9 mm 4,1 mm
R 1,2 mm 1,5 mm
S 1,25 mm 1,35 mm
T 25° 36°
U 6,8 mm 7,2 mm
V 8,2 mm 8,4 mm
AA 0,9 mm 1,3 mm
AB 2,5 mm 2,8 mm
AF 2,21 mm 2,25 mm
AG 1,15 mm 1,2 mm
AM 3 mm 3,1 mm
AN 0,1 mm 0,3 mm
AO 1,5 mm 2 mm
AR 6,1 mm 6,2 mm
AS 2,8 mm 3,5 mm
AT 1,65 mm 1,7 mm
BF 10 mm 25 mm Rayon, 3, 4
BG – – Diamètre, 1
Voir tableau 1b
BI – 30° – 5
BH 0,2 mm 0,5 mm 5
61754-15 © IEC:1999 – 11 –
Table 1a – Dimensions of the simplex plug connector interface

Reference Dimensions Notes
Minimum Basic Maximum
A– – 1
See table 1b
B 4,45 mm 4,55 mm Diameter
C 6,25 mm 6,29 mm
D 8,82 mm 8,88 mm
E 2,75 mm 2,79 mm
F 2,95 mm 2,99 mm
G 0,67 mm 1 mm
H 5,95 mm 5,98 mm
I 4,93 mm 4,98 mm
J 4,13 mm 4,18 mm
K 45° 60°
L 6,1 mm 6,5 mm
M 12,05 mm 12,2 mm 2
N 10,9 mm 11,05 mm
O 0,9 mm 1,5 mm
P 4,5 mm 5 mm
Q 3,9 mm 4,1 mm
R 1,2 mm 1,5 mm
S 1,25 mm 1,35 mm
T 25° 36°
U 6,8 mm 7,2 mm
V 8,2 mm 8,4 mm
AA 0,9 mm 1,3 mm
AB 2,5 mm 2,8 mm
AF 2,21 mm 2,25 mm
AG 1,15 mm 1,2 mm
AM 3 mm 3,1 mm
AN 0,1 mm 0,3 mm
AO 1,5 mm 2 mm
AR 6,1 mm 6,2 mm
AS 2,8 mm 3,5 mm
AT 1,65 mm 1,7 mm
BF 10 mm 25 mm Radius 3, 4
BG – – Diameter, 1
See table 1b
BI – 30° – 5
BH 0,2 mm 0,5 mm 5
– 12 – 61754-15 © CEI:1999
Tableau 1a – Dimensions de l'interface de connecteurs à fiches monovoies (fin)

NOTE 1 – Un chanfrein ou rayon est autorisé jusqu'à une profondeur de 1 mm à partir de la face terminale de

l'embout.
NOTE 2 – La dimension M est attribuée à la face terminale de la fiche lorsqu'elle n'est pas accouplée. Elle est

amovible au moyen d'une certaine force de compression axiale, avec des faces terminales à contact direct. Par

conséquent, la dimension M est variable. La force de compression de l'embout doit être comprise entre 7,8 N et
11,8 N lorsque la dimension M est de 11,9 mm à 12 mm.

NOTE 3 – Uniforme (a) ou cran de marche (b).

NOTE 4 – L'excentricité du dôme est définie comme la distance entre le centre de l'embout et le sommet de la

face terminale polie et sphérique par rapport à un plan perpendiculaire à l'axe de l'embout.
L'excentricité du dôme doit être inférieure à 50 μm.

NOTE 5 – BH s'applique seulement à (b), cran de marche, et BI s'applique seulement à (a), uniforme.
Tableau 1b – Tableau des variantes de l'embout et faces terminales
pour l'interface de connecteur à fiches monovoies
Variantes A BG BG
(a) Uniforme (b) Cran de marche
Minimum Maximum Minimum Maximum Minimum Maximum
1 2,4990 mm 2,4995 mm 1,75 mm 2,26 mm 1,7 mm 1,9 mm
2 2,4985 mm 2,4995 mm 1,75 mm 2,26 mm 1,7 mm 1,9 mm

61754-15 © IEC:1999 – 13 –
Table 1a – Dimensions of the simplex plug connector interface (concluded)

NOTE 1 – A chamfer or radius is allowed to a maximum depth of 1 mm from the ferrule endface.

NOTE 2 – Dimension M is given for plug endface when not mated. It is movable by a certain axial compression

force, with direct contacting endfaces, and therefore dimension M is variable. Ferrule compression force shall be

7,8 N to 11,8 N when the dimension M is 11,9 mm to 12 mm.

NOTE 3 – Uniform (a) or step (b).

NOTE 4 – Dome eccentricity is defined as the distance between the ferrule center and the vertex of the spherical

polished endface relative to a plane perpendicular to the ferrule's axis. Dome eccentricity shall be less than
50 μm.
NOTE 5 – BH applies only to step (b), BI applies only to uniform (a).

Table 1b – Ferrule and endface grade table for simplex plug connector interface
Grade A BG BG
(a) Uniform (b) Step
Minimum Maximum Minimum Maximum Minimum Maximum
1 2,4990 mm 2,4995 mm 1,75 mm 2,26 mm 1,7 mm 1,9 mm
2 2,4985 mm 2,4995 mm 1,75 mm 2,26 mm 1,7 mm 1,9 mm

– 14 – 61754-15 © CEI:1999
Plan de référence mécanique
Vue de la direction A
IEC  968/99
Figure 2a – Interface de raccords monovoies

61754-15 © IEC:1999 – 15 –
Mechanical reference plane
View from
direction A
IEC  968/99
Figure 2a – Simplex adaptor interface

– 16 – 61754-15 © CEI:1999
Tableau 2a – Dimensions de l'interface de raccords monovoies

Références Dimensions Notes
Minimales Fondamentales Maximales

A–– Voir note
B 4,2 mm 4,4 mm Diamètre
C 6,31 mm 6,35 mm
D 8,92 mm 8,97 mm
E 2,81 mm 2,85 mm
F 3,02 mm 3,05 mm
G 0,5 mm 0,65 mm
H 6 mm 6,05 mm
I 5 mm 5,05 mm
J 4,2 mm 4,25 mm
K30° 45°
L 1 mm 6 mm
M 11,9 mm 12 mm
N 11,1 mm 11,5 mm
O 0,75 mm 0,85 mm
P 5,1 mm 5,5 mm
Q 4,8 mm 5,2 mm
R 1,2 mm 1,4 mm
T36° 40°
U 6,5 mm 6,7 mm
V 8,45 mm 8,65 mm
AA 0,75 mm 0,85 mm
AB 2,45 mm 2,55 mm
AC 2,6 mm 2,9 mm
AD 1,0 mm 1,2 mm
AE 55° 65° Angle en degrés
AF 2,15 mm 2,2 mm
AG 1,25 mm 1,3 mm
AH – 7,5 mm
AK 14,8 mm 15 mm
AL 17,9 mm 18,1 mm
AR 6,3 mm 6,4 mm
NOTE – L'élément d'alignement du connecteur est un manchon élastique. Il faut que l'élément accepte une
broche calibre au centre du raccord avec une force comprise entre 2 N et 5,9 N, dans le cas où une autre broche
calibre est insérée dans l'élément de l'autre côté. Le centre du raccord est défini comme la position du côté droit
de la dimension M.
61754-15 © IEC:1999 – 17 –
Table 2a – Dimensions of the simplex adaptor interface

Reference Dimensions Notes
Minimum Basic Maximum
A – – See note
B 4,2 mm 4,4 mm Diameter
C 6,31 mm 6,35 mm
D 8,92 mm 8,97 mm
E 2,81 mm 2,85 mm
F 3,02 mm 3,05 mm
G 0,5 mm 0,65 mm
H 6 mm 6,05 mm
I 5 mm 5,05 mm
J 4,2 mm 4,25 mm
K 30° 45°
L 1 mm 6 mm
M 11,9 mm 12 mm
N 11,1 mm 11,5 mm
O 0,75 mm 0,85 mm
P 5,1 mm 5,5 mm
Q 4,8 mm 5,2 mm
R 1,2 mm 1,4 mm
T 36° 40°
U 6,5 mm 6,7 mm
V 8,45 mm 8,65 mm
AA 0,75 mm 0,85 mm
AB 2,45 mm 2,55 mm
AC 2,6 mm 2,9 mm
AD 1,0 mm 1,2 mm
AE 55° 65° Angle in degrees
AF 2,15 mm 2,2 mm
AG 1,25 mm 1,3 mm
AH – 7,5 mm
AK 14,8 mm 15 mm
AL 17,9 mm 18,1 mm
AR 6,3 mm 6,4 mm
NOTE – The connector alignment feature is a resilient sleeve. The feature must accept a gauge pin to the center of
the adaptor with a force of 2 N to 5,9 N under the condition that another gauge pin is inserted into the feature from
the other side. The center of the adaptor is defined by the right side position of the dimension M.

– 18 – 61754-15 © CEI:1999
Note 2
IEC  969/99
1)
NOTE 1 – Conditions relatives à l'enveloppe conformément à l'ISO 8015.
NOTE 2 – Rugosité de surface R = 0,2 μm.
Z
Figure 2b – Calibre broche pour raccord
Tableau 2b – Dimensions pour broche calibre
Références Dimensions Notes
Minimales Fondamentales Maximales
A 2,4993 mm 2,4995 mm
B 12,5 mm 13,5 mm
C 1 mm 1,5 mm
D 28° 32°
___________
1)
ISO 8015:1985, Dessins techniques – Principe de tolérancement de base.
Note 1
61754-15 © IEC:1999 – 19 –
...
