IEC 60923:1995

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Edition 2.1
STANDARD
2001-11
Edition 2:1995 consolidée par l'amendement 1:2001
Edition 2:1995 consolidated with amendment 1:2001
Appareils auxiliaires pour lampes –
Ballasts pour lampes à décharge
(à l'exclusion des lampes tubulaires
à fluorescence) –
Prescriptions de performance
Auxiliaries for lamps –
Ballasts for discharge lamps
(excluding tubular fluorescent lamps) –
Performance requirements
Numéro de référence
Reference number
CEI/IEC 60923:1995+A1:2001

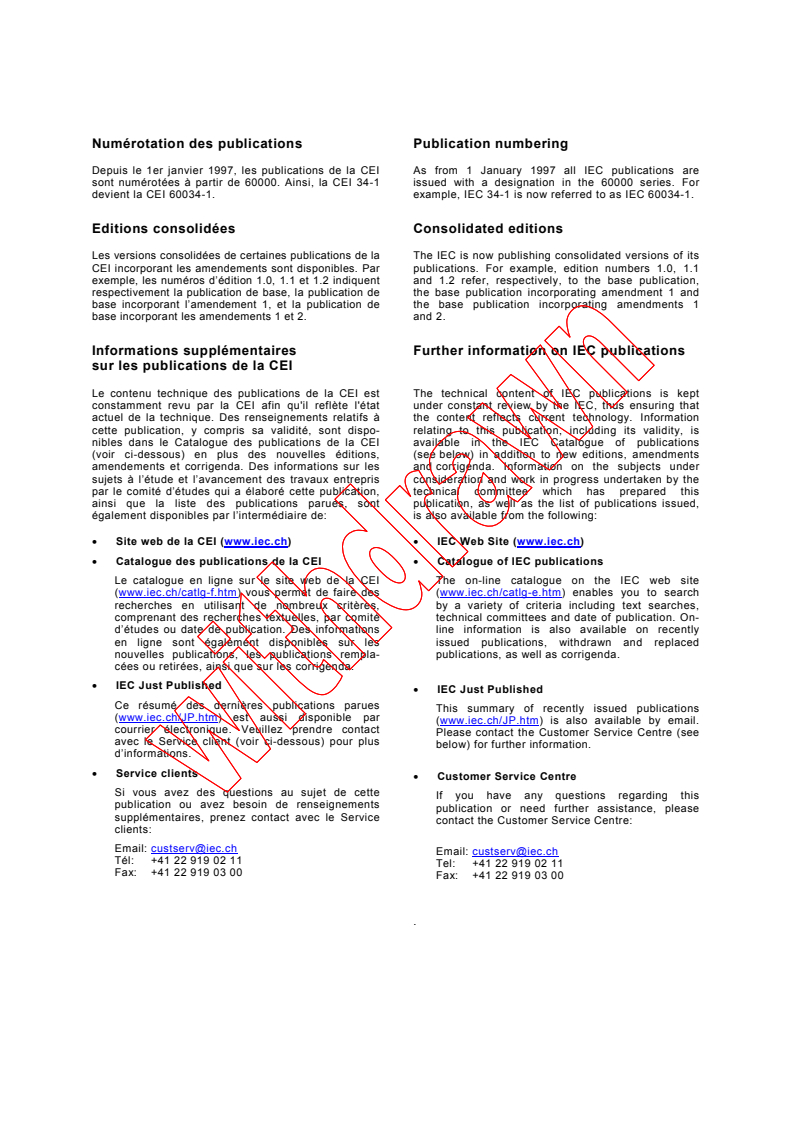

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Edition 2.1
STANDARD
2001-11
Edition 2:1995 consolidée par l'amendement 1:2001
Edition 2:1995 consolidated with amendment 1:2001
Appareils auxiliaires pour lampes –
Ballasts pour lampes à décharge
(à l'exclusion des lampes tubulaires
à fluorescence) –
Prescriptions de performance
Auxiliaries for lamps –
Ballasts for discharge lamps
(excluding tubular fluorescent lamps) –
Performance requirements
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les
including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

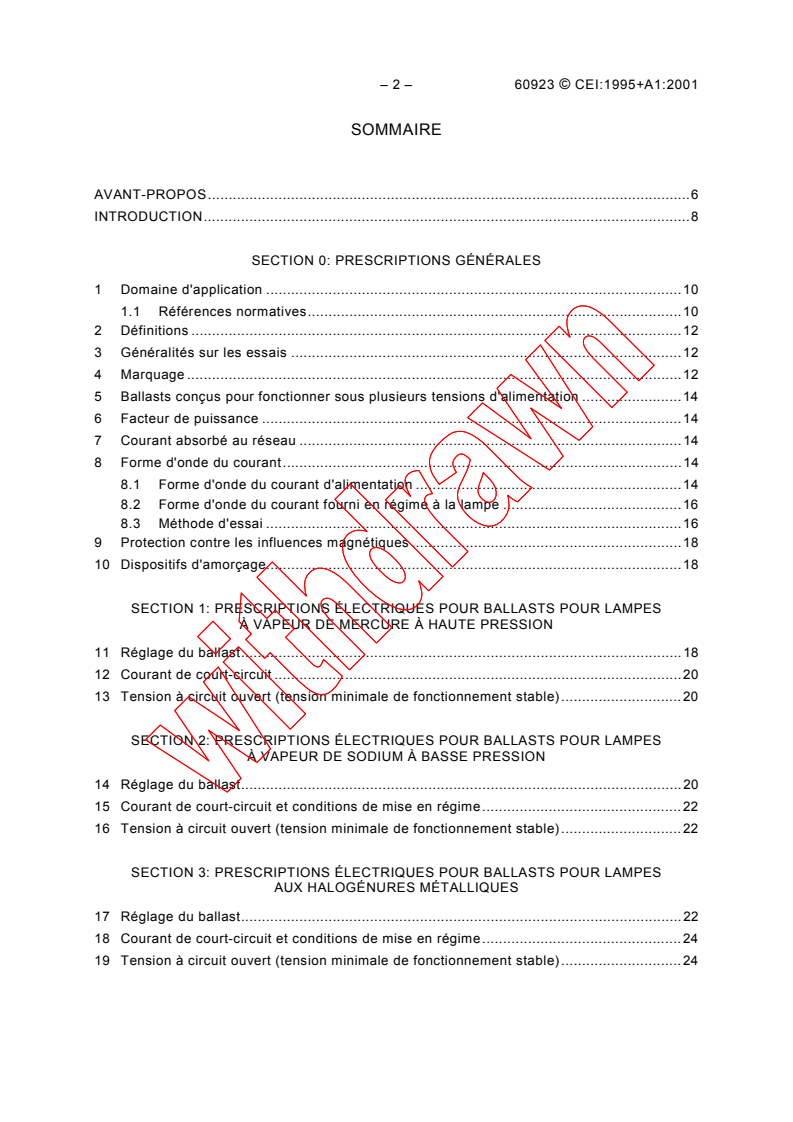

– 2 – 60923 © CEI:1995+A1:2001

SOMMAIRE
AVANT-PROPOS.6

INTRODUCTION.8

SECTION 0: PRESCRIPTIONS GÉNÉRALES

1 Domaine d'application .10

1.1 Références normatives.10
2 Définitions .12
3 Généralités sur les essais .12
4 Marquage .12
5 Ballasts conçus pour fonctionner sous plusieurs tensions d'alimentation .14
6 Facteur de puissance .14
7 Courant absorbé au réseau .14
8 Forme d'onde du courant.14
8.1 Forme d'onde du courant d'alimentation .14
8.2 Forme d'onde du courant fourni en régime à la lampe .16
8.3 Méthode d'essai .16
9 Protection contre les influences magnétiques .18
10 Dispositifs d'amorçage.18
SECTION 1: PRESCRIPTIONS ÉLECTRIQUES POUR BALLASTS POUR LAMPES
À VAPEUR DE MERCURE À HAUTE PRESSION
11 Réglage du ballast.18
12 Courant de court-circuit .20
13 Tension à circuit ouvert (tension minimale de fonctionnement stable).20
SECTION 2: PRESCRIPTIONS ÉLECTRIQUES POUR BALLASTS POUR LAMPES
À VAPEUR DE SODIUM À BASSE PRESSION
14 Réglage du ballast.20

15 Courant de court-circuit et conditions de mise en régime.22
16 Tension à circuit ouvert (tension minimale de fonctionnement stable).22
SECTION 3: PRESCRIPTIONS ÉLECTRIQUES POUR BALLASTS POUR LAMPES
AUX HALOGÉNURES MÉTALLIQUES
17 Réglage du ballast.22
18 Courant de court-circuit et conditions de mise en régime.24
19 Tension à circuit ouvert (tension minimale de fonctionnement stable).24

60923 © IEC:1995+A1:2001 – 3 –

CONTENTS
FOREWORD.7

INTRODUCTION.9

SECTION 0: GENERAL REQUIREMENTS

1 Scope.11

1.1 Normative references .11
2 Definitions .13
3 General notes on tests .13
4 Marking .13
5 Ballasts designed to operate at various supply voltages .15
6 Circuit power-factor .15
7 Supply current .15
8 Current waveform .15
8.1 Supply current waveform .15
8.2 Lamp operating current waveform .17
8.3 Test procedure .17
9 Magnetic screening .19
10 Ignitors .19
SECTION 1: ELECTRICAL REQUIREMENTS FOR BALLASTS FOR
HIGH-PRESSURE MERCURY VAPOUR LAMPS
11 Ballast setting.19
12 Short-circuit current.21
13 Open-circuit voltage (minimum voltage for stable operation).21
SECTION 2: ELECTRICAL REQUIREMENTS FOR BALLASTS
FOR LOW-PRESSURE SODIUM VAPOUR LAMPS
14 Ballast setting.21

15 Short-circuit current and run-up conditions .23
16 Open-circuit voltage (minimum voltage for stable operation).23
SECTION 3: ELECTRICAL REQUIREMENTS FOR BALLASTS
FOR METAL HALIDE LAMPS
17 Ballast setting.23
18 Short-circuit current and run-up conditions .25
19 Open-circuit voltage (minimum voltage for stable operation).25

– 4 – 60923 © CEI:1995+A1:2001

SECTION 4: PRESCRIPTIONS ÉLECTRIQUES POUR BALLASTS POUR LAMPES
À VAPEUR DE SODIUM À HAUTE PRESSION

20 Réglage du ballast.26

20.1 Prescriptions .26

20.2 Procédure d'essai.26

21 Courant de court-circuit .26

22 Tension à circuit ouvert .28

Annexe A (normative) Ballasts de référence .36

Annexe B (normative) Lampes de référence.40
Annexe C (normative) Conditions générales d'essais.42
Annexe D (normative) Explication sur les mesures du réglage du ballast et sur
la forme d'onde du courant fourni à la lampe pour les lampes à vapeur de sodium
à haute pression .46
Annexe E (informative) Interprétations .50
Figure 1 – Mesure de la forme d'onde des courants .30
Figure 2 – Circuit pour l'essai des ballasts des lampes à vapeur de sodium à basse
pression.32
Figure 3 – Circuit d'essai type pour la mesure du rapport tension/courant du ballast
de référence .34
Figure 4 – Circuit d'essai type pour la détermination du facteur de puissance du ballast
de référence .34
Figure 5 – Circuit d'essai type pour la sélection des lampes de référence .34
Figure 6 – Circuit de mesure du courant à la commutation.24
Figure D.1 – Caractéristiques de conformité des réglages d'un ballast SHP pour
une lampe alimentée par un ballast de référence et par un ballast en essai .48
Tableau 1 – Forme d'onde du courant d'alimentation, valeur des harmoniques .16
Tableau 2 – Forme d'onde du courant fourni en régime à la lampe, rapport maximal
de la valeur de crête à la valeur efficace.16
Tableau 3 – Courant d'essai .22
Tableau 4 – Rapport du courant de court-circuit.28

60923 © IEC:1995+A1:2001 – 5 –

SECTION 4: ELECTRICAL REQUIREMENTS FOR BALLASTS
FOR HIGH-PRESSURE SODIUM VAPOUR LAMPS

20 Ballast setting.27

20.1 Requirements.27

20.2 Test procedure .27

21 Short-circuit current.27

22 Open-circuit voltage .29

Annex A (normative) Reference ballasts .37

Annex B (normative) Reference lamps .41
Annex C (normative) General requirements for tests.43
Annex D (normative) Explanation of measurements of ballast setting and lamp-
operating current waveform for high-pressure sodium vapour lamps .47
Annex E (informative) Interpretations.51
Figure 1 – Measurement of current waveform .31
Figure 2 – Circuit for testing ballasts for low-pressure sodium vapour lamps.33
Figure 3 – Recommended circuit for the measurement of voltage/current ratio
of the reference ballast .35
Figure 4 – Recommended circuit for the determination of power-factor of the reference
ballast.35
Figure 5 – Recommended circuit for the selection of reference lamps .35
Figure 6 – Lamp inrush-current test circuit .25
Figure D.1 – HPS ballast setting compliance characteristics for a lamp operated from
a reference ballast and from a test ballast.49
Table 1 – Supply current waveform, values of harmonics .17
Table 2 – Lamp operating current waveform, maximum ratio of peak value to r.m.s. .17
Table 3 – Test current.23
Table 4 – Short-circuit current ratio.29

– 6 – 60923 © CEI:1995+A1:2001

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
APPAREILS AUXILIAIRES POUR LAMPES –

BALLASTS POUR LAMPES À DÉCHARGE

(À L'EXCLUSION DES LAMPES TUBULAIRES À FLUORESCENCE) –

PRESCRIPTIONS DE PERFORMANCE
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60923 a été établie par le sous-comité 34C: Appareils auxiliaires
pour lampes, du comité d'études 34 de la CEI: Lampes et équipements associés.
La présente version consolidée de la CEI 60923 est issue de la deuxième édition (1995)
[documents 34C/312/FDIS et 34C/334/RVD] et de son amendement 1 (2001) [documents
34C/533/FDIS et 34C/535/RVD].
Elle porte le numéro d'édition 2.1.

Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Les annexes A, B, C et D font partie intégrante de cette norme.
L'annexe E est donnée uniquement à titre d'information.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2002-10. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60923 © IEC:1995+A1:2001 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
AUXILIARIES FOR LAMPS –
BALLASTS FOR DISCHARGE LAMPS
(EXCLUDING TUBULAR FLUORESCENT LAMPS) –

PERFORMANCE REQUIREMENTS
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60923 has been prepared by subcommittee 34C: Auxiliaries for
lamps, of IEC technical committee 34: Lamps and related equipment.
This consolidated version of IEC 60923 is based on the second edition (1995) [documents
34C/312/FDIS and 34C/334/RVD] and its amendment 1 (2001) [documents 34C/533/FDIS and
34C/535/RVD].
It bears the edition number 2.1.

A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annexes A, B, C and D form an integral part of this standard.
Annex E is for information only.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2002-10. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60923 © CEI:1995+A1:2001

INTRODUCTION
La présente norme comprend les prescriptions de fonctionnement des ballasts pour lampes à
décharge. Elle doit être lue conjointement avec la CEI 60922, à laquelle tous les ballasts

couverts par la présente norme doivent satisfaire.

Afin d'assurer le fonctionnement satisfaisant des lampes à décharge et des ballasts qui leur

sont associés, il est nécessaire d'harmoniser certaines de leurs caractéristiques. Il est donc

indispensable que les spécifications relatives à ces éléments soient fondées sur des mesures

faites à partir d'un étalon commun suffisamment stable et susceptible d'être reproduit.

Ces conditions peuvent être remplies par des ballasts spéciaux, ou sélectionnés, du type
inductif que l'on appelle «ballasts de référence». Ces ballasts peuvent servir aux essais des
ballasts ordinaires et à la sélection des lampes de référence.
En outre, le contrôle des ballasts exige une définition claire des méthodes d'essai. Il sera, en
général, réalisé à l'aide de lampes de référence et, notamment, en comparant les résultats
ordinaires et à la sélection des lampes de référence.
Du fait des caractéristiques spéciales des lampes à décharge, on a été amené à considérer
deux domaines de variation de la tension d'alimentation. Chaque fois que la sécurité est
impliquée, le domaine de variation classique s'étendant de 90 % à 110 % de la valeur
nominale est conservé. Mais pour certains articles où seules des conditions de fonction-
nement sont concernées, un domaine de variation un peu moins étendu, de 92 % à 106 % de
la tension nominale a été pris en considération.

60923 © IEC:1995+A1:2001 – 9 –

INTRODUCTION
This standard covers performance requirements for ballasts for discharge lamps. It is to be
read in conjunction with IEC 60922, with which all ballasts covered by the present standard

shall comply.
In order to obtain satisfactory performance of discharge lamps and their associated ballasts, it

is necessary that certain features of their design be properly coordinated. Therefore, it is

essential that specifications for them be written in terms of measurements made against some

common baseline of reference, which should be permanent and reproducible.

These conditions may be fulfilled by special or selected inductive-type ballasts, called
"reference ballasts". These ballasts may be used for testing ordinary ballasts and for the
selection of reference lamps.
Moreover, the testing of ballasts requires a clear definition of testing methods. This testing
will, in general, be made with reference lamps and, in particular, by comparing results
obtained on such lamps with these ballasts and with the reference ballast.
Because of the special characteristics of discharge lamps, two ranges of supply voltage
variation had to be considered. Whenever safety is involved, the classical range of variation
from 90 % to 110 % of the rated supply voltage is retained, but for certain clauses where only
operational conditions are concerned a smaller range from 92 % to 106 % of the rated value
has been considered.
– 10 – 60923 © CEI:1995+A1:2001

APPAREILS AUXILIAIRES POUR LAMPES –

BALLASTS POUR LAMPES À DÉCHARGE

(À L'EXCLUSION DES LAMPES TUBULAIRES À FLUORESCENCE) –

PRESCRIPTIONS DE PERFORMANCE
Section 0: Prescriptions générales

1 Domaine d'application
La présente norme spécifie les prescriptions de performances des ballasts pour lampes à
décharge, telles que les lampes à vapeur de mercure à haute pression, à vapeur de sodium à
basse pression, à vapeur de sodium à haute pression et aux halogénures métalliques.
Chaque section comprend des prescriptions spécifiques d'un type particulier de ballast. La
norme couvre les ballasts du type inductif pour courant alternatif de fréquence égale à 50 Hz
ou 60 Hz, et de tensions inférieures à 1 000 V, associés à des lampes à décharge dont la
puissance nominale, les dimensions et les caractéristiques sont indiquées dans les normes
de la CEI qui leur sont applicables.
Elle doit être lue conjointement avec la CEI 60922.
NOTE 1  Certains types de lampes à décharge nécessitent un amorceur.
NOTE 2  L'extension de la norme aux ballasts comportant des condensateurs ou destinés à être utilisés avec des
condensateurs en série, sont à l'étude.
NOTE 3  Les prescriptions de performance des ballasts pour lampes tubulaires à fluorescence font l'objet de la
CEI 60921.
1.1 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60188:1974, Lampes à vapeur de mercure à haute pression

CEI 60192:1973, Lampes à vapeur de sodium à basse pression
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60662:1980, Lampes à vapeur de sodium à haute pression
CEI 60921:1988, Ballasts pour lampes tubulaires à fluorescence – Prescriptions de performance
CEI 60922:1989, Ballasts pour lampes à décharge (à l'exclusion des lampes tubulaires à
fluorescence) – Prescriptions générales et de sécurité
CEI 60926:1990, Dispositifs d'amorçage (autres que starters à lueurs) – Prescriptions
générales et de sécurité
60923 © IEC:1995+A1:2001 – 11 –

AUXILIARIES FOR LAMPS –
BALLASTS FOR DISCHARGE LAMPS
(EXCLUDING TUBULAR FLUORESCENT LAMPS) –

PERFORMANCE REQUIREMENTS
Section 0: General requirements

1 Scope
This standard specifies performance requirements for ballasts for discharge lamps such as
high-pressure mercury vapour, low-pressure sodium vapour, high-pressure sodium vapour
and metal halide lamps. Each section details specific requirements for a particular type of
ballast. The standard covers inductive type ballasts for use on a.c. supplies up to 1 000 V at
50 Hz to 60 Hz associated with discharge lamps, having rated wattage, dimensions and
characteristics as specified in the relevant IEC lamp standards.
It is to be read in conjunction with IEC 60922.
NOTE 1  For certain types of discharge lamps an ignitor is required.
NOTE 2  Extension of the standard to cover ballasts incorporating or for use with series capacitors is under
consideration.
NOTE 3  The performance requirements of ballasts for tubular fluorescent lamps are covered by IEC 60921.
1.1 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60188:1974, High-pressure mercury vapour lamps
IEC 60192:1973, Low pressure sodium vapour lamps
IEC 60410:1973, Sampling plans and procedures for inspection by attributes

IEC 60662:1980, High-pressure sodium vapour lamps
IEC 60921:1988, Ballasts for tubular fluorescent laps – Performance requirements
IEC 60922:1989, Ballasts for discharge lamps (excluding tubular fluorescent lamps) –
General and safety requirements
IEC 60926:1990, Starting devices (other than glow starters) – General and safety
requirements
– 12 – 60923 © CEI:1995+A1:2001

CEI 61000-3-2:2000, Compatibilité électromagnétique (CEM) – Partie 3-2: Limites – Limites
pour les émissions de courant harmonique (courant appelé par les appareils ≤16 A par phase)

CEI 61167:1992, Lampes aux halogénures métalliques

CEI 61547:1995, Equipements pour l’éclairage à usage général – Prescriptions concernant

l’immunité CEM
2 Définitions
Les définitions de la CEI 60922 sont applicables.
3 Généralités sur les essais
3.1 Les essais prescrits dans la présente norme sont des essais de type.
NOTE  Les exigences et les tolérances admises par la norme sont valables pour les essais effectués sur un
échantillon pour essai de type présenté dans ce but par le fabricant. En principe, un tel échantillon pour essai de
type est composé d'unités ayant es caractéristiques typiques de la production du fabricant et aussi proches que
possible des valeurs centrales de cette production. Avec les tolérances spécifiées par la norme, on peut compter
que les produits fabriqués en conformité à l'échantillon pour essai de type satisferont dans leur majorité aux
exigences de la norme. Du fait de la dispersion de fabrication, il est cependant inévitable de trouver des ballasts
ayant des caractéristiques hors des tolérances spécifiées. Des indications concernant les plans et règles
d'échantillonnage pour le contrôle par attributs se trouvent dans la CEI 60410.
3.2 Les essais sont effectués dans l'ordre des articles, sauf indication contraire.
3.3 Un échantillon est soumis à tous les essais.
3.4 D'une façon générale, tous les essais sont effectués pour chaque type de ballast, ou, s'il
s'agit d'une gamme de ballasts similaires, pour chaque puissance nominale de cette gamme ou
sur une sélection représentative de la gamme déterminée en accord avec le fabricant.
3.5 Les ballasts de référence ainsi que les lampes de référence doivent être conformes
aux spécifications des annexes A et B.
3.6 Les essais sont effectués dans les conditions spécifiées à l'annexe C.
3.7 Tous les ballasts spécifiés dans la présente norme doivent satisfaire aux exigences
de la CEI 60922.
3.8 Tous les ballasts spécifiés dans la présente norme sont supposés satisfaire aux
prescriptions de la CEI 61547; de ce fait, ils ne nécessitent pas d’essai supplémentaire.
NOTE La conformité à la CEI 61547 peut être déclarée par le fabricant et n’a pas besoin de faire partie d’un
agrément par une tierce partie selon cette norme.
4 Marquage
Les marquages supplémentaires suivants sont ajoutés, si nécessaires:
4.1 Facteur de puissance, par exemple, λ 0,85.
4.2 Le symbole «H» si le ballast n'est pas d'un type à faible distorsion.

60923 © IEC:1995+A1:2001 – 13 –

IEC 61000-3-2:2000, Electromagnetic compatibility (EMC) – Part 3-2: Limits – Limits for
harmonic current emissions (equipment input current ≤16 A per phase)

IEC 61167:1992, Metal halide lamps

IEC 61547:1995, Equipment for general lighting purposes – EMC immunity requirements

2 Definitions
The definitions given in IEC 60922 apply.

3 General notes on tests
3.1 Tests according to this specification are type tests.
NOTE  The requirements and tolerances permitted by this standard are based on testing of a type test sample
submitted by the manufacturer for that purpose. In principle this type test sample should consist of units having
characteristics typical of the manufacturer's production and be as close to the production centre point values as
possible. It may be expected with the tolerances given in the standard that products manufactured in accordance
with the type test sample will comply with the standard for the majority of the production. Due to the production
spread, however, it is inevitable that there will sometimes be ballasts outside the specified tolerances. For
guidance of sampling plans and procedures for inspection by attributes, see IEC 60410.
3.2 The tests are carried out in the order of the clauses, unless otherwise specified.
3.3 One sample is submitted to all tests.
3.4 In general all tests are made on each type of ballast or, where a range of similar
ballasts is involved, for each rated wattage in the range, or a representative selection from the
range, as agreed with the manufacturer.
3.5 Reference ballasts and reference lamps shall be in accordance with annexes A and B.
3.6 The tests are made under the conditions specified in annex C.
3.7 All ballasts specified in this standard shall meet the requirements of IEC 60922.
3.8 All ballasts specified in this standard are deemed to meet the requirements of IEC 61547
and, as such, do not require further testing.

NOTE Conformity with IEC 61547 may be declared by the manufacturer and need not form part of third party
approval to the standard.
4 Marking
The following additional marking is included, if appropriate:
4.1 Circuit power-factor, e.g. λ 0,85.
4.2 The symbol "H" which indicates that the ballast is not of the low-distortion type.

– 14 – 60923 © CEI:1995+A1:2001

5 Ballasts conçus pour fonctionner sous plusieurs tensions d'alimentation

Si un ballast a été prévu pour plus d'une seule tension d'alimentation, il doit satisfaire à tous

les articles concernés de la présente spécification, pour toutes les tensions marquées. Les

ballasts munis de prises sont mis en essai en utilisant les prises appropriées.

6 Facteur de puissance
La valeur mesurée du facteur de puissance global ne doit pas différer de la valeur marquée de
plus de 0,05, le ballast étant associé à une ou plusieurs lampes de référence et l'ensemble
étant alimenté sous tension et fréquence nominales.
Si une valeur minimale du facteur de puissance est imposée pour un ballast à haut facteur de
puissance, cette valeur doit être de 0,85 dans les conditions énoncées ci-dessus. Pour ces
ballasts, dits à haut facteur de puissance, la valeur mesurée ne doit jamais être inférieure à 0,85.
NOTE  Les Etats-Unis d'Amérique exigent pour les ballasts à haut facteur de puissance un facteur de puissance
d'au moins 0,90.
7 Courant absorbé au réseau
Sous la tension nominale, le courant absorbé au réseau ne doit pas différer de plus de 10 %
de la valeur marquée sur le ballast, ce dernier étant associé à une lampe de référence.
8 Forme d'onde du courant
8.1 Forme d'onde du courant d'alimentation
Les harmoniques du courant d'alimentation des luminaires doivent être conformes à la
CEI 61000-3-2.
NOTE  Les prescriptions ci-dessus s'appliquent aux luminaires ou aux ballasts qui sont prévus pour être
connectés aux alimentations prescrites dans le Domaine d'application et annexe A de la CEI 61000-3-2.
Si les essais séparés avec des lampes de référence ont montré que les ballasts pour lampes
fluorescentes satisfont aux prescriptions spécifiées dans le tableau approprié de la
CEI 61000-3-2, le luminaire est considéré comme satisfaisant à ces prescriptions et n'a pas
besoin d'être vérifié. Les fabricants doivent indiquer si le ballast en essai doit être soumis ou
non à l'essai suivant.
Dans le cas où ces composants n'ont pas été approuvés séparément, ou ne sont pas
conformes, le luminaire lui-même doit être essayé et doit être conforme.
L'essai est effectué en conformité avec les prescriptions du 8.3.
Le ballast doit être mis en fonctionnement à sa tension nominale avec une ou plusieurs
lampes de référence. Après stabilisation de la lampe, la forme d'onde du courant d'alimen-
tation doit être telle que les harmoniques ne dépassent pas les limites données dans le
tableau approprié de la CEI 61000-3-2.

60923 © IEC:1995+A1:2001 – 15 –

5 Ballasts designed to operate at various supply voltages

If a ballast is rated for more than one value of supply voltage, it shall comply with the relevant

clauses of this specification at all voltages for which it is marked. In case of a ballast with

taps, it is tested using the appropriate tappings.

6 Circuit power-factor
The measured circuit power-factor shall not differ from the marked value by more than 0,05
when the ballast is operated with one or more appropriate lamp(s) and the whole combination
is supplied at its rated voltage and frequency.
In cases where a minimum value of the power-factor is required for a high power-factor
ballast, it shall be 0,85 measured under the conditions stated above. For these high power-
factor ballasts, the measured value shall in no case be less than 0,85.
NOTE  The United States of America requires a power-factor of at least 0,9 for high power-factor ballasts.
7 Supply current
At rated voltage, the supply current shall not differ by more than 10 % from the value marked
on the ballast when the latter is operated with a reference lamp.
8 Current waveform
8.1 Supply current waveform
The harmonics of the input current for luminaires are required to comply with IEC 61000-3-2.
NOTE  The above requirements apply to luminaires or ballasts which are intended to be connected to supplies
prescribed in Scope and annex A of IEC 61000-3-2.
If the separate tests with reference lamps have proved that ballasts for discharge lamps
comply with the requirements as specified in the relevant table of IEC 61000-3-2, the
luminaire is deemed to comply with these requirements and need not be checked.
Manufacturers shall indicate whether or not the ballast under test shall be subjected to the
following test.
Where these components have not been approved separately or do not comply, the
luminaire itself shall be tested and shall comply.

The test is carried out in accordance with the requirements of 8.3.
The ballast shall be operated at its rated voltage with a reference lamp or lamps. After lamp
stabilization, the waveform of the supply current shall be such that the harmonics shall not
exceed the limits given in the relevant table of IEC 61000-3-2.

– 16 – 60923 © CEI:1995+A1:2001

Tableau 1 – Forme d'onde du courant d'alimentation, valeur des harmoniques

Taux maximal admissible par rapport

au courant fondamental
Rang de l'harmonique
%
Sans marquage H Avec marquage H

2 5 5
3 30 × λ 30 × λ
5 7


7 4 non limité


9 3

Dans la formule relative à l'harmonique du rang 3, λ désigne le facteur de puissance
de l'ensemble du circuit.
NOTE  Des prescriptions concernant la forme d'onde du courant d'alimentation s'appliquant à tous les types de
ballasts sont à l'étude au sein de groupes de spécialistes. Les pays suivants n'acceptent pas les ballasts au
marquage H: Belgique, Danemark, Finlande, France, Italie, Norvège, Pologne, République fédérale d'Allemagne,
Suède et Suisse.
8.2 Forme d'onde du courant fourni en régime à la lampe
Le rapport maximal de la valeur de crête à la valeur efficace ne doit pas dépasser les valeurs
indiquées dans le tableau 2 lorsque le ballast associé à une lampe de référence fonctionne
sous sa tension nominale.
Tableau 2 – Forme d'onde du courant fourni en régime à la lampe, rapport maximal
de la valeur de crête à la valeur efficace
Type de lampe
...
