IEC 60874-1:1999

NORME CEI
INTERNATIONALE IEC
60874-1
INTERNATIONAL
QC 910000
STANDARD
Quatrième édition
Fourth edition
1999-07
Connecteurs pour fibres et câbles optiques –
Partie 1:
Spécification générique
Connectors for optical fibres and cables –
Part 1:
Generic specification
Numéro de référence
Reference number
CEI/IEC 60874-1:1999

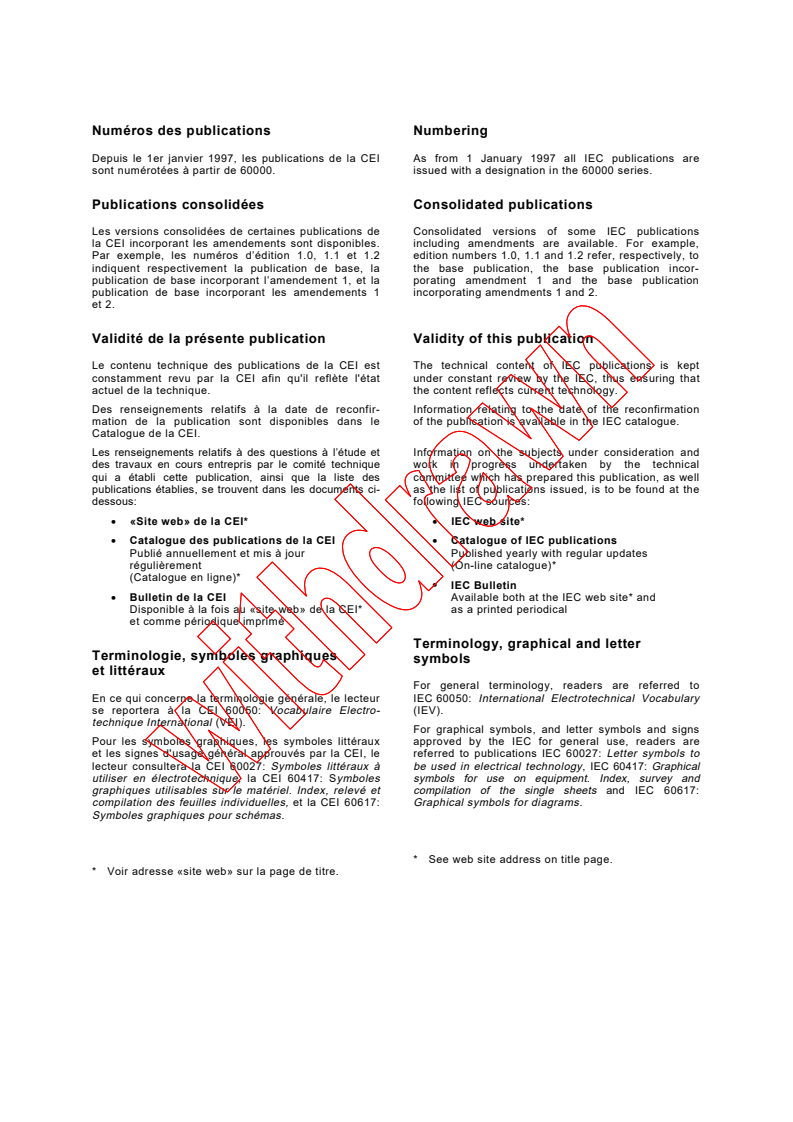

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI* as a printed periodical
et comme périodique imprimé
Terminology, graphical and letter
Terminologie, symboles graphiques
symbols
et littéraux
For general terminology, readers are referred to
En ce qui concerne la terminologie générale, le lecteur IEC 60050: International Electrotechnical Vocabulary
se reportera à la CEI 60050: Vocabulaire Electro- (IEV).
technique International (VEI).
For graphical symbols, and letter symbols and signs
Pour les symboles graphiques, les symboles littéraux approved by the IEC for general use, readers are
et les signes d'usage général approuvés par la CEI, le referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à be used in electrical technology, IEC 60417: Graphical
utiliser en électrotechnique, la CEI 60417: Symboles symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et compilation of the single sheets and IEC 60617:
compilation des feuilles individuelles, et la CEI 60617: Graphical symbols for diagrams.
Symboles graphiques pour schémas.
* See web site address on title page.
* Voir adresse «site web» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
60874-1
INTERNATIONAL
QC 910000
STANDARD
Quatrième édition
Fourth edition
1999-07
Connecteurs pour fibres et câbles optiques –
Partie 1:
Spécification générique
Connectors for optical fibres and cables –
Part 1:
Generic specification
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
V
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

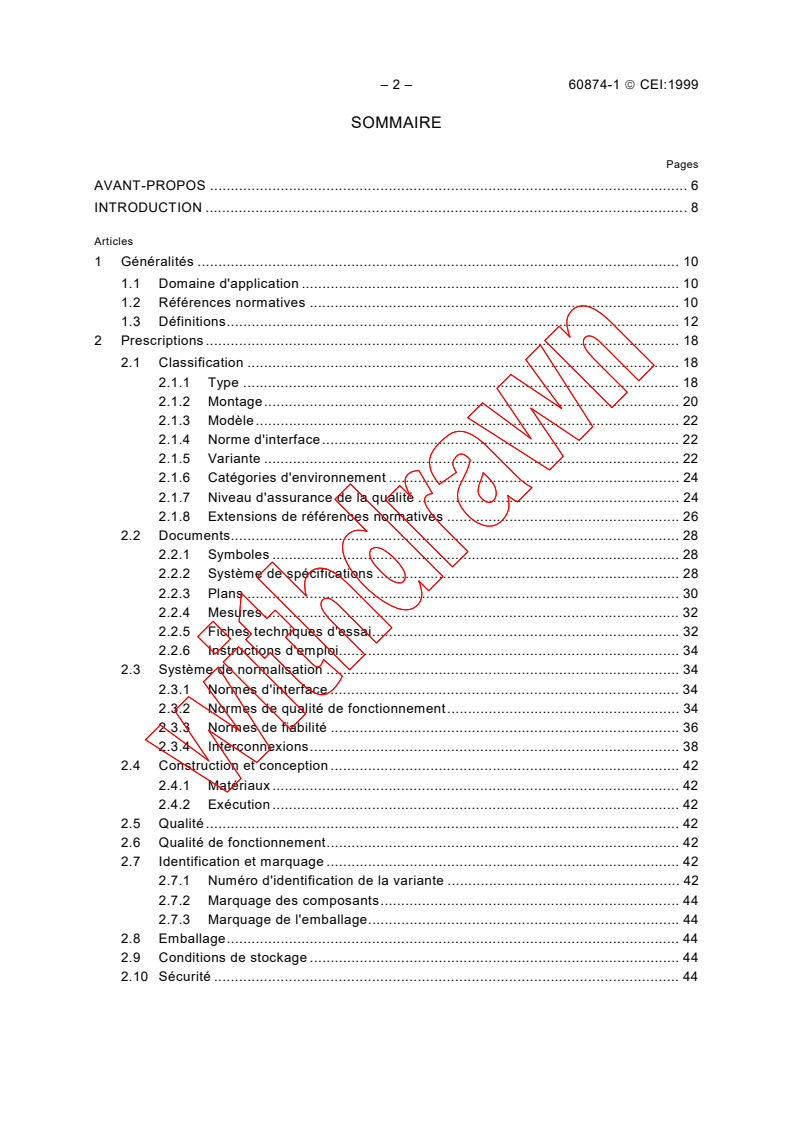

– 2 – 60874-1  CEI:1999
SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION .8

Articles
1 Généralités .10

1.1 Domaine d'application . 10

1.2 Références normatives . 10
1.3 Définitions. 12
2 Prescriptions .18
2.1 Classification . 18
2.1.1 Type . 18
2.1.2 Montage. 20
2.1.3 Modèle. 22
2.1.4 Norme d'interface. 22
2.1.5 Variante . 22
2.1.6 Catégories d'environnement . 24
2.1.7 Niveau d'assurance de la qualité . 24
2.1.8 Extensions de références normatives . 26
2.2 Documents. 28
2.2.1 Symboles . 28
2.2.2 Système de spécifications . 28
2.2.3 Plans . 30
2.2.4 Mesures . 32
2.2.5 Fiches techniques d'essai. 32
2.2.6 Instructions d'emploi. 34
2.3 Système de normalisation . 34
2.3.1 Normes d'interface . 34
2.3.2 Normes de qualité de fonctionnement. 34
2.3.3 Normes de fiabilité . 36
2.3.4 Interconnexions. 38
2.4 Construction et conception . 42
2.4.1 Matériaux . 42

2.4.2 Exécution . 42
2.5 Qualité. 42
2.6 Qualité de fonctionnement. 42
2.7 Identification et marquage . 42
2.7.1 Numéro d'identification de la variante . 42
2.7.2 Marquage des composants. 44
2.7.3 Marquage de l'emballage. 44
2.8 Emballage. 44
2.9 Conditions de stockage . 44
2.10 Sécurité . 44

60874-1  IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 7

INTRODUCTION .9

Clause
1 General. 11

1.1 Scope . 11

1.2 Normative references. 11
1.3 Definitions. 13
2 Requirements. 19
2.1 Classification . 19
2.1.1 Type . 19
2.1.2 Arrangement . 21
2.1.3 Style . 23
2.1.4 Interface standard . 23
2.1.5 Variant . 23
2.1.6 Environmental category . 25
2.1.7 Assessment level . 25
2.1.8 Normative reference extensions . 27
2.2 Documentation. 29
2.2.1 Symbols . 29
2.2.2 Specification system. 29
2.2.3 Drawings. 31
2.2.4 Measurements . 33
2.2.5 Test data sheets . 33
2.2.6 Instructions for use. 35
2.3 Standardization system . 35
2.3.1 Interface standards . 35
2.3.2 Performance standards . 35
2.3.3 Reliability standards . 37
2.3.4 Interlinking . 39
2.4 Design and construction. 43
2.4.1 Materials . 43

2.4.2 Workmanship. 43
2.5 Quality . 43
2.6 Performance . 43
2.7 Identification and marking . 43
2.7.1 Variant identification number . 43
2.7.2 Component marking . 45
2.7.3 Package marking . 45
2.8 Packaging. 45
2.9 Storage conditions . 45
2.10 Safety . 45

– 4 – 60874-1  CEI:1999
Articles Pages
3 Procédures d'assurance de la qualité . 46

3.1 Etape initiale de fabrication . 46

3.2 Composants de modèles structurellement associables . 46

3.3 Procédures d'homologation . 48

3.3.1 Procédure d'échantillonnage fixe . 48

3.3.2 Procédure de contrôle lot par lot et de contrôle périodique . 48

3.3.3 Spécimen d'homologation. 50

3.3.4 Composant complémentaire . 50

3.3.5 Nombre d'échantillons . 50
3.3.6 Préparation des spécimens . 50
3.3.7 Essai d'homologation . 50
3.3.8 Défaillances d'homologation . 52
3.3.9 Maintenance des homologations. 52
3.3.10 Rapport d'homologation. 52
3.4 Contrôle de conformité de la qualité . 52
3.4.1 Contrôle lot par lot. 54
3.4.2 Contrôle périodique . 54
3.5 Rapports certifiés de lots acceptés . 56
3.6 Livraisons différées . 58
3.7 Livraisons autorisées avant la fin des essais de groupe B. 58
3.8 Autres méthodes d'essai . 58
3.9 Paramètres non vérifiés . 58
Bibliographie . 60

60874-1  IEC:1999 – 5 –
Clause Page
3 Quality assessment procedures. 47

3.1 Primary stage of manufacture. 47

3.2 Structurally similar components. 47

3.3 Qualification Approval procedures . 49

3.3.1 Fixed sample procedure . 49

3.3.2 Lot-by-lot and periodic procedure . 49

3.3.3 Qualifying specimen . 51

3.3.4 Counterpart component . 51

3.3.5 Sample size . 51
3.3.6 Preparation of specimens . 51
3.3.7 Qualfication testing. 51
3.3.8 Qualification failures. 53
3.3.9 Maintenance of qualification approval . 53
3.3.10 Qualification report. 53
3.4 Quality conformance inspection. 53
3.4.1 Lot-by-lot inspection . 55
3.4.2 Periodic inspection . 55
3.5 Certified records of released lots. 57
3.6 Delayed deliveries. 59
3.7 Delivery release before completion of group B tests. 59
3.8 Alternative test methods. 59
3.9 Unchecked parameters . 59
Bibliography . 61

– 6 – 60874-1  CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
CONNECTEURS POUR FIBRES ET CÂBLES OPTIQUES –

Partie 1: Spécification générique

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60874-1 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Cette quatrième édition annule et remplace la troisième édition parue en 1993, dont elle
constitue une révision technique.
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
86B/1198/FDIS 86B/1234/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le numéro QC qui figure sur la page de couverture de la présente publication est le numéro de
spécification dans le Système CEI d’assurance de la qualité des composants électroniques
(IECQ).
60874-1  IEC:1999 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
CONNECTORS FOR OPTICAL FIBRES AND CABLES –

Part 1: Generic specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60874-1 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
This fourth edition cancels and replaces the third edition published in 1993, and constitutes a
technical revision.
The text of this standard is based on the following documents:

FDIS Report on voting
86B/1198/FDIS 86B/1234/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The QC number that appears on the front cover of this publication is the specification number
in the IEC Quality Assessment System for Electronic Components (IECQ).

– 8 – 60874-1  CEI:1999
INTRODUCTION
La présente partie de la CEI 60874 est divisée en trois articles.

L’article 1 est intitulé “Généralités” et contient des informations générales qui concernent cette

spécification générique.
L'article 2 est intitulé “Prescriptions” et contient toutes les prescriptions auxquelles doivent

répondre les connecteurs couverts par la présente norme. Il s'agit des prescriptions relatives à

la classification, au système de spécifications CEI, à la documentation, aux matériaux, à la
fabrication, à la qualité, aux qualités de fonctionnement, à l'identification et à l'emballage.
L'article 3 s'intitule “Procédures d'assurance de la qualité” et contient l'ensemble des
procédures à suivre en vue d'une évaluation correcte de la qualité des produits couverts par la
présente norme.
60874-1  IEC:1999 – 9 –
INTRODUCTION
This part of IEC 60874 is divided into three clauses.

Clause 1 is entitled "General” and contains general information pertaining to this generic

specification.
Clause 2 is entitled "Requirements" and contains all the requirements to be met by connectors

covered by this standard. This includes requirements for classification, the IEC specification

system, documentation, materials, workmanship, quality, performance, identification, and
packaging.
Clause 3 is entitled "Quality assessment procedures" and contains all of the procedures which
must be followed for proper quality assessment of products covered by this standard.

– 10 – 60874-1  CEI:1999
CONNECTEURS POUR FIBRES ET CÂBLES OPTIQUES –

Partie 1: Spécification générique

1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60874 s'applique aux jeux de connecteurs pour fibres optiques et
à tous les composants (c'est-à-dire raccords, fiches, embases) pour fibres et câbles optiques
de tous types, dimensions et structures. Elle comprend:
– les prescriptions relatives aux jeux de connecteurs;
– les procédures d'assurance de la qualité.
Elle ne comprend pas les procédures de mesure et d’essais, ces dernières étant décrites dans
la CEI 61300-1, la CEI 61300-2, et la CEI 61300-3.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60874.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 60874 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
Les références à un article ou à un paragraphe spécifique d'une norme englobent toutes les
subdivisions de cet article ou paragraphe, sauf spécification contraire.
QC 001002-2:1998, Système CEI d'Assurance de la Qualité des Composants Electroniques
(IECQ) – Règles de Procédure – Partie 2: Documents (publié en anglais uniquement)
QC 001002-3:1998, Système CEI d'Assurance de la Qualité des Composants Electroniques
(IECQ) – Règles de Procédure – Partie 3: Procédure d'agrément (publié en anglais
uniquement)
Guide CEI 102:1996, Composants électroniques – Structure des spécifications pour
l’assurance de la qualité (Homologation et agrément de savoir-faire)
CEI 60027 (toutes les parties), Symboles littéraux à utiliser en électrotechnique
CEI 60050(731):1991, Vocabulaire Electrotechnique International (VEI) – Chapitre 731:
Télécommunications par fibres optiques
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60617 (toutes les parties), Symboles graphiques pour schémas
CEI 60695-2-2:1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai – Section 2:
Essai au brûleur-aiguille
60874-1  IEC:1999 – 11 –
CONNECTORS FOR OPTICAL FIBRES AND CABLES –

Part 1: Generic specification
1 General
1.1 Scope
This part of IEC 60874 applies to fibre optic connectors sets and individual components
(i.e. adaptors, plugs, sockets) for all types, sizes and structures of fibres and cables.
It includes:
– connector set requirements;
– quality assessment procedures.
This standard does not cover test and measurement procedures, which are described in
IEC 61300-1, IEC 61300-2 and IEC 61300-3.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60874. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60874 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
References made to a specific clause or subclause of a standard include all subclauses of the
reference unless otherwise specified.
QC 001002-2:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Basic Rules – Part 2: Documents
QC 001002-3:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Basic Rules – Part 3: Approval procedure
IEC Guide 102:1996, Electronic components – Specification structures for quality assessment
(Qualification approval and capability approval)

IEC 60027 (all parts), Letter symbols to be used in electrical technology
IEC 60050(731):1991, International Electrotechnical Vocabulary (IEV) – Chapter 731: Optical
fibre communication
IEC 60410:1973, Sampling plans and procedures for inspection by attributes
IEC 60617 (all parts), Graphical symbols for diagrams
IEC 60695-2-2:1991, Fire hazard testing – Part 2: Test methods – Section 2: Needle-flame test

– 12 – 60874-1  CEI:1999
CEI 60793-1 (toutes les parties), Fibres optiques – Partie 1: Spécification générique

CEI 60825-1:1993, Sécurité des appareils à laser – Partie 1: Classification des matériels,

prescriptions et guide de l'utilisateur

CEI 60874-1-1:1994, Connecteurs pour fibres et câbles optiques – Partie 1-1: Spécification

particulière cadre – Catégories d'environnement

CEI 61300-1:1995, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 1: Généralités et guide

CEI 61300-2 (toutes les parties), Dispositifs d'interconnexion et composants passifs à fibres

optiques – Méthodes fondamentales d'essais et de mesures – Partie 2: Essais
CEI 61300-3 (toutes les parties), Dispositifs d'interconnexion et composants passifs à fibres
optiques – Méthodes fondamentales d'essais et de mesures – Partie 3: Examens et mesures
CEI 61313-1:1995, Ensembles de câbles et composants passifs à fibres optiques – Partie 1:
Agrément de savoir-faire – Spécification générique
CEI 61930: 1998, Symbologie des graphiques de fibres optiques
CEI 61931:1998, Terminologie de la fibre optique
ISO 129:1985, Dessins techniques – Cotation – Principes généraux, définitions, méthodes
d'exécution et indications spéciales
ISO 286-1:1988, Système ISO de tolérances et d'ajustements – Partie 1: Base des tolérances,
écarts et ajustements
ISO 370:1975, Dimensions tolérancées – Conversion d'inches en millimètres et réciproquement
ISO 1101:1983, Dessins techniques – Tolérancement géométrique – Tolérancement de forme,
orientation, position et battement – Généralités, définitions, symboles, indications sur les
dessins
ISO 8601:1988, Eléments de données et formats d'échange – Echange d'information –
Représentation de la date et de l'heure
1.3 Définitions
Pour les besoins de la présente partie de CEI 60874, les définitions données dans la
CEI 60050(731) et dans la CEI 61931 s'appliquent ainsi que les définitions ci-après. Elles
s'appliquent également à toutes les spécifications (par exemple, spécifications intermédiaires
et particulières, normes de méthodes d'essais et de mesure, normes d'interface).

1.3.1
connecteur (pour fibres) (optiques)
composant normalement fixé à un câble optique ou une pièce de matériel, dans le but de
fournir des connexions/déconnexions optiques fréquentes de fibres ou câbles optiques. Ce
connecteur est normalement formé de deux fiches accouplées dans un raccord
1.3.2
fiche
partie de type mâle d'un connecteur

60874-1  IEC:1999 – 13 –
IEC 60793-1 (all parts), Optical fibres – Part 1: Generic specification

IEC 60825-1:1993, Safety of laser products – Part 1: Equipment classification, requirements

and user’s guide
IEC 60874-1-1:1994, Connectors for optical fibres and cables – Part 1-1: Blank detail

specification – Environmental categories

IEC 61300-1:1995, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 1: General and guidance

IEC 61300-2 (all parts), Fibre optic interconnecting devices and passive components – Basic

test and measurement procedures – Part 2: Tests
IEC 61300-3 (all parts), Fibre optic interconnecting devices and passive components – Basic
test and measurement procedures – Part 3: Examinations and measurements
IEC 61313-1:1995, Fibre optic passive components and cable assemblies – Part 1: Capability
approval – Generic specification
IEC 61930:1998: Fibre optic graphic symbology
IEC 61931:1998, Fibre optic terminology
ISO 129:1985, Technical drawings – Dimensioning – General principles, definitions, methods of
execution and special indications
ISO 286-1:1988, ISO system of limits and fits – Part 1: Bases of tolerances, deviations and fits
ISO 370:1975, Toleranced dimensions – Conversion from inches into millimetres and vice
versa
ISO 1101:1983, Technical drawings – Geometrical tolerancing – Tolerancing of form,
orientation, location and run-out – Generalities, definitions, symbols, indications on drawings
ISO 8601:1988, Data elements and interchange formats – Information interchange –
Representation of dates and times
1.3 Definitions
For the purposes of this part of IEC 60874, the definitions contained in IEC 60050(731) and
IEC 61931, as well as the following definitions, apply. They apply to all specifications (e.g.
sectional and detail specifications, test and measurement procedures and interface standards).

1.3.1
(optical) (fibre) connector
component normally attached to an optical cable or piece of apparatus, for the purpose of
providing frequent optical interconnection/disconnection of optical fibres or cables. This usually
consists of two plugs mated together in an adaptor
1.3.2
plug
male-type part of a connector
– 14 – 60874-1  CEI:1999
1.3.3
embout
partie précise de la fiche, généralement alignée dans le manchon d'un raccord. Elle maintient

l'extrémité d'une seule fibre optique ou d'un faisceau de fibres

NOTE 1 – Normalement, les fibres individuelles ou en faisceau sont cimentées ensemble dans un embout d'un

diamètre prévu pour produire un facteur de remplissage maximal.

NOTE 2 – Les matériaux non rigides, tels que les gaines thermorétrécissables, peuvent aussi être utilisés pour les

embouts destinés à des applications spéciales.

NOTE 3 – Un embout fournit généralement un moyen de localisation dans un connecteur.

1.3.4
raccord
partie femelle d'un connecteur dans laquelle une ou deux fiches sont insérées et alignées
1.3.5
manchon
partie de précision du raccord utilisée pour aligner mécaniquement deux embouts
1.3.6
détrompeurs
tiges cylindriques utilisées pour l'alignement dans certains types de connecteurs. normalement,
les détrompeurs sont utilisés en couple et insérés dans un trou guide précis, dans les deux
fiches (habituellement pour les connecteurs multifibres) à aligner
1.3.7
couplage optique en butée
couplage dans lequel les faces optiques sont en contact
1.3.8
couplage optique non en butée
couplage dans lequel les faces optiques ne sont pas en contact
1.3.9
couplage optique à faisceau élargi
couplage dans lequel les faces optiques utilisent des lentilles
1.3.10
configuration fiche-raccord-fiche
configuration dans laquelle deux fiches s'accouplent par l'intermédiaire d'un raccord.
L'accouplement mécanique s'effectue entre les fiches et le raccord

1.3.11
jeu de connecteurs (pour fibres optiques)
ensemble des composants (fiche-raccord-fiche) exigés pour assurer un accouplement
démontable entre deux câbles à fibre optique ou plus
1.3.12
embase
structure pour l'interface d'une fiche avec un composant actif. Normalement, elle est formée
par un semi-raccord et une structure contenant et alignant le composant actif

60874-1  IEC:1999 – 15 –
1.3.3
ferrule
precise part of the plug, usually aligned in the sleeve of an adaptor. It confines the end(s) of a

single or multiple optical fibres

NOTE 1 – Typically, individual fibres or fibres in a bundle are cemented together within a ferrule of a diameter

designed to yield a maximum packing fraction.

NOTE 2 – Non-rigid materials such as shrink tubing may also be used in ferrules for special applications.

NOTE 3 – A ferrule generally provides a means of location within a connector.

1.3.4
adaptor
female-part of a connector in which one or two plugs are inserted and aligned
1.3.5
sleeve
precision part of the adaptor used to mechanically align two ferrules
1.3.6
alignment pins
cylindrical rods used for alignment in some types of connectors. Typically they are used in pairs
and inserted into specific guide holes in the two plugs (usually for multifibre connectors) to
provide the alignment
1.3.7
butting optical coupling
coupling in which the optical ports are in contact with each other
1.3.8
non-butting optical coupling
coupling in which the optical ports are not in contact with each other
1.3.9
expanded beam optical coupling
coupling in which the optical ports use lens technology
1.3.10
plug-adaptor-plug configuration
configuration in which two plugs mate through an adaptor. The mechanical coupling takes
place between the plugs and the adaptor

1.3.11
(optical fibre) connector set
complete assembly of components (plug-adaptor-plug) required to provide demountable
coupling between two or more optical fibre cables
1.3.12
receptacle
structure for interfacing a plug with an active component. Typically it is formed by a semi-
adaptor and a structure containing and aligning the active component

– 16 – 60874-1  CEI:1999
1.3.13
configuration fiche-embase
configuration dans laquelle une fiche est accouplée à une embase

1.3.14
composant de connecteur (pour fibres optiques) de référence

composant sélectionné ou tolérancé de façon plus juste (par exemple, fiche, raccord, etc.) et

utilisé à des fins de mesure
NOTE – Des méthodes de mesure et d'essai peuvent s'y référer. Les caractéristiques ou la procédure de sélection

sont données dans la spécification correspondante.

1.3.15
jeux de connecteurs intégralement compatibles
des jeux de connecteurs d'origines différentes sont considérés comme entièrement
compatibles lorsque les pièces d'un connecteur en provenance d'une source s'accouplent avec
les pièces complémentaires en provenance d'autres sources sans dommage mécanique, le
maintien des propriétés optiques étant assuré dans les limites spécifiées
1.3.16
jeux de connecteurs mécaniquement compatibles
des jeux de connecteurs d'origines différentes sont considérés comme mécaniquement
compatibles lorsque des pièces d'un connecteur en provenance d'une source s'accouplent
avec les pièces complémentaires en provenance d'autres sources sans dommage mécanique,
mais sans tenir compte des propriétés optiques
1.3.17
jeux de connecteurs interchangeables
des jeux de connecteurs sont considérés comme interchangeables lorsqu'ils partagent des
moyens de fixation et un encombrement communs et présentent les mêmes caractéristiques
fonctionnelles
1.3.18
dimensions des faces d'accouplement
dimensions des éléments déterminant l'ajustement d'accouplement entre les composants d'un
jeu de connecteurs optiques
1.3.19
cible de référence optique
point de référence théorique sur une interface de connecteur où il convient que le centre de
coeur de la fibre optique soit positionné par la fiche ou par le socle du raccord

1.3.20
plan de référence mécanique (d’une fiche ou d’un raccord)
plan perpendiculaire à l'axe de la fibre situé sur un élément physique du composant. C'est à
partir de ce plan que sont mesurées toutes les dimensions du composant dans l'axe de la fibre
NOTE – Il convient que les plans de référence mécanique de la fiche et du raccord coïncident lorsque ces deux
composants sont accouplés normalement. En conséquence, il convient que chacun des plans soit situé sur
l'élément physique qui donne la position relative des deux composants lorsqu'ils sont normalement accouplés.
1.3.21
jeu de connecteurs en pièces détachées (pour fibres optiques)
série de composants nécessaires pour obtenir un jeu de connecteurs complet

60874-1  IEC:1999 – 17 –
1.3.13
plug-receptacle configuration
configuration in which a plug mates in a receptacle

1.3.14
